Varumärke	Electrolux
Modell	LFV616Y
Kategori	Köksfläkt
Styrningstyp	Touchpanel
Antal hastigheter	4 (inklusive maxhastighet och Breezeläge)
Breezeläge	Lägsta hastighet, auto-av efter 60 minuter
Maximal hastighetstid	8 minuter
Hob²Hood-funktion	Automatisk kommunikation med kompatibel spishäll via infraröd
Belysning	LED-lampa (endast utbytbar av tekniker)
Fettfilter	Tvättbart (diskmaskinsäkert vid låg temperatur)
Kolfilter	Ej tvättbart, måste bytas när larmet aktiveras
Filterindikering	Visuell indikator för rengöring/byte
Minsta avstånd från spishäll	65 cm (om inget annat anges)
Luftutsläpp	Följ lokala föreskrifter; inte i väggomme om inte konstruerat för det
Elanslutning	Måste vara jordad om symbol saknas; använd stötsäkert uttag
Strömkabel	Endast utbytbar av tillverkare eller servicecenter
Säkerhetsfunktioner	Barnlås nämns inte; auto-av efter 60 min i Breezeläge
Installation	Se separat installationshäfte
Avsedd användning	Hushållskök ovanför spishällar, spisar

Vanliga frågor - LFV616Y ELECTROLUX

Hur slår man på fläkten?

Tryck på på/av-symbolen på kontrollpanelen för att aktivera fläkten. Välj sedan en hastighetsnivå.

Hur rengör man fettfiltret?

Öppna luckan, tryck på handtaget på monteringsklämman på filterpanelen, lutta filtret nedåt och dra ut det. Rengör med en svamp och icke-slipande rengöringsmedel eller i diskmaskin vid låg temperatur och kort program. Återmontera i omvänd ordning.

Hur ofta ska jag rengöra fettfiltret?

Minst varannan månad, eller när filterindikeringslampan lyser.

Kan jag tvätta kolfiltret?

Nej, kolfiltret är inte tvättbart och kan inte regenereras. Det måste bytas när filterlarmet blinkar.

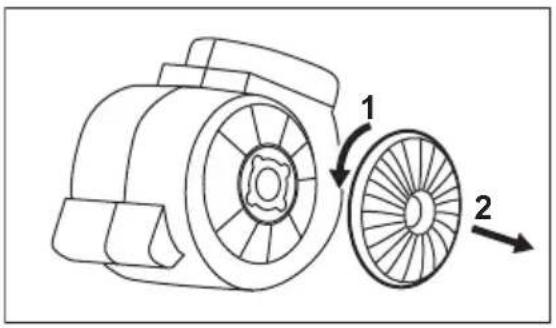

Hur byter jag kolfiltret?

Ta först bort fettfiltren, vrid sedan kolfiltret moturs och dra ut det. Sätt i det nya filtret och vrid medurs för att låsa. Sätt tillbaka fettfiltren.

Vad gör Breeze-funktionen?

Breeze kör fläkten på lägsta hastighet i 60 minuter och stängs sedan av automatiskt. Det friskar upp luften efter matlagning med mycket låg ljudnivå.

Vad är Hob²Hood-funktionen?

Det är en automatisk anslutning mellan fläkten och en kompatibel spishäll. Fläkthastigheten anpassas efter temperaturen på den hetaste kokkärlet. Det kan även styras manuellt från spishällen.

Hur återställer jag filterindikeringen?

Med kontrollpanelen på och ikonerna avstängda, tryck på filterindikeringssymbolen i 3 sekunder. Indikatorn blinkar fem gånger om aktiverad, tre gånger om avaktiverad.

Vad gör jag om lampan inte fungerar?

LED-lampan är defekt. Kontakta ett auktoriserat servicecenter för byte, eftersom den endast kan bytas av en tekniker.

Varför suger fläkten inte tillräckligt med ångor?

Motorhastigheten kan vara för låg för mängden ångor. Öka hastighetsinställningen. Se också till att fett- och kolfiltren är rena och inte igensatta.

BRUKSANVISNING LFV616Y ELECTROLUX

SV Bruksanvisning | Spisfläkt 276

Filter med aktivt kul

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

registrera din produkt för bättre service: www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠️ Varning/Försiktighet – Säkerhetsinformation

① Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 276
2. SÄKERHETSINSTRUKTIONER.... 279
3. INSTALLATION....280
4. PRODUKTBESKRIVNING....280
5. DAGLIG ANVÄNDNING....281
6. SKÖTSEL OCH RENGÖRING....282
7. FELSÖKNING....284
8. MILJÖSKYDD.... 284

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vara i närheten av produkten om de inte är under uppsikt.
• Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• Barn och husdjur måste hållas borta från produkten när den är igång.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är avsedd för hushållsbruk över hållar, spisar och liknande matlagningsenheter.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Innan du utför något underhåll ska du koppla ur produkten från nätuttaget.
• FÖRSIKTIGHET: Åtkomliga delar kan bli heta under användning med tillagningsenheter.
• Använd endast skruvarna som medföljer, och om de inte levereras med produkten, använd skruvar som

rekommenderas i installationsanvisningarna. Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

- WARNING! Underlåtenhet att installera skruvarna eller fästanordningen i enlighet med dessa instruktioner kan leda till elektrisk fara.

- Använd inte lim för att sätta fast produkten.

- Minsta avstånd mellan hållens yta på vilken kokkärlen står och nedre delen av produkten ska vara minst 65 cm, om inte annat anges i installationsanvisningarna för produkten eller hällen.

- Utsläpp av luft måste följa lokala föreskrifter.

- Se till att du har god ventilation i rummet där produkten är installerad, för att undvika att gaser sugs tillbaka in i rummet från produkter som använder gas eller andra bränslen, exempelvis öppna spisar.

- Se till att ventilationsöppningarna inte är blockerade och att luften som uppsamlas av produkten inte förmedlas till en kanal som används för att avge rök och ånga från andra produkter (centralvärmesystem, termosifoner, vattenvärmare etc.).

- När produkten körs med andra produkter får det maximala vakuum som alstras i rummet inte överstiga 0,04 mbar.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

- Om sladduppsättningen är skadad måste den bytas ut mot en specialsladd som finns tillgänglig hos tillverkaren eller tillverkarens auktoriserade servicecenter.

- Om produkten är ansluten direkt till strömförsörjningen måste elinstallationen vara utrustad med en isoleringsanordning som gör det möjligt att koppla från produkten från elnätet vid alla poler. Komplett urkoppling måste överensstämma med de villkor som anges i överspänningskategorin III. Sättet för frånkoppling måste

införlivas i det fasta kablaget i enlighet med gällande elinstallationsnormer.

• Flambera inte under produkten.
• Använd den inte för att låta farliga eller explosiva material och ångor strömma ut.
• Rengör produkten regelbundet med en mjuk trasa för att förhindra att ytmaterialet försämras.
• Använd inte ångrengöring, vattenspray, hårda slipmedel eller skarpa metallskrapor för att rengöra ytan på produkten. Använd bara neutrala rengöringsmedel.
• Rengör fettfiltren regelbundet (minst varannan månad) och avlägsna fettavlagringar för att förhindra brandrisk.
• Använd en trasa för att rengöra insidan av produkten.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Det finns risk för personskador, elstöt, brand eller skador på produkten.

• Endast en behörig person får installera den här produkten.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Innan du installerar produkten ska du ta bort alla förpackningar, märkningen och skyddsfilmen.
• Installera inte avluften i ett hålrum i väggen, om inte hålrummet är konstruerat för detta ändamål.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

- Alla elektriska anslutningar ska göras av en behörig elektriker.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Om symbolen ( ) inte finns på märkplåten måste produkten jordas.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Låt inte elektriska ledningar trassla in sig.
• Använd inte grenuttag eller förlängningssladdar.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade kablar kan orsaka överhettning i kopplingsplinten.
• Anslut produkten till installationens slut. Kontrollera att man kan komma åt kontakten efter installationen.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Denna produkt är endast avsedd för matlagning. Använd inte produkten för annat ändamål.
• Ändra inte produktens specifikationer.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Använd endast tillbehör som medföljer produkten.
• Håll flammor eller uppvärmda föremål borta från fetter och oljor under tillagning och fritering.
• Använd inte elektriska grillar som inte är täckta.
• Använd inte produkten som avlastningsyta.
• Använd inte förstoringsglas, kikare eller liknande optiska apparater för att titta direkt på produktens belysning.
• Om produkten fungerar med andra enheter får det maximala utvecklade trycket inte överstiga 4 Pa (4x10-5 bar).

2.4 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originaldelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.5 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Installationsanvisningar

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

4.1 Beskrivning av kontrollpanelen

Funktion Beskrivning
1	På/Av (On/Off) Sätta på och stänga av fläkten.
2	Första hastighet Motorn växlar till första hastighetsnivån.
3	Andra hastighet Motorn växlar till andra hastighetsnivån.
4	Tredje hastighet Motorn växlar till tredje hastighetsnivån.
5	Maximal hastighet Motorn växlar till maximal hastighetsnivå.
6	Breeze Fläkten körs på lägsta hastighet. Efter 60 minuter stängs produkten av.
7	Filtermeddelande Påminner om att det är dags att byta eller rengöra kolfiltret och ren-göra fettfiltret.
8	Hob ^2 Hood Indikator för funktionen att styra fläkten från spisen.
9	Lampa Tända och släcka lamporna.

5. DAGLIG ANVÄNDNING

5.1 Använda fläkten

Se den rekommenderade hastigheten enligt tabellen nedan.

_1	Under uppvärmning av mat, vid tillagning under lock.
_2	Vid tillagning under lock på flera kokzoner eller brännare, mild stekning.
_3	Under kokning och stekning av stora mängder mat utan lock, tillagning på flera kokzoner eller brännare.
	Under kokning, stekning av stora mängder mat utan lock, mycket fukt.
	Fräschar upp luften i köket efter tillagning vid en mycket låg ljudni-vå. Den kan aktiveras och inaktiveras genom att trycka på symbolen. Funktionen stängs av automatiskt efter 60 minuter. Använd endast efter tillagning.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

Kontrollpanelen är ett sensorfält. Tryck på symbolerna i 1 sekund för att aktivera funktionerna.

Använda fläkten:

1. Sätt på produkten genom att trycka på Ⓐ-symbolen.

Du kan nu aktivera funktionerna.

1. För att aktivera funktionen, tryck på symbolen.

2. Vid behov, tryck på lampsymbolen att tända lamporna.

För att stänga av produkten, tryck på ① symbolen en gång till.

5.2 Hob ^2 Hood funktion

Det är en automatisk funktion som kopplar hällen till en köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt. Funktionen kan aktiveras från hållens kontrollpanel.

För mer information om hur man använder funktionen, se hållens användarmanual.

5.3 Aktivera maximal motorhastighet

När du trycker på ,startar maximal motorhastighet i 8 minuter. Därefter återgår produkten till föregående inställning.

När funktionen är påslagen och om du trycker ytterligare på, har det ingen effekt.

5.4 Filtermeddelande

Filterlarmet påminner om att byta eller rengöra kolfiltret och rengöra fettfiltret.

Filterindikatorn flyser i 30 sekunder om fettfiltret måste rengöras. Filterindikatorn blinkar i 30 sekunder om kolfiltret måste bytas eller rengöras.

Se rengöring av fettfiltret i kapitlet underhåll och rengöring.

Se rengöring av kolfiltret eller byte av kolfiltret i kapitlet underhåll och rengöring.

För att aktivera eller avaktivera funktionen:

1. Slå på kontrollpanelen.
2. Se till att ikonerna är släckta.

3. För att aktivera funktionen, tryck på sekunder.
   Om funktionen är avaktiverad blinkar filterikonen 5 gånger.

4. För att avaktivera funktionen, tryck på i 3 sekunder.
   Om funktionen är avaktiverad blinkar filterikonen 3 gånger.

Äterställ funktionen genom att trycka på 3 sekunder.

6. SKÖTSEL OCH RENGÖRING

6.1 Anmärkningar om rengöring

Rengöringsmedel

Använd inte rengöringsmedel eller borstar med slipeffekt. Torka av produktens yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.

Efter tillagning kan vissa delar av produkten vara varma. För att undvika fläckar måste produkten svalna och sedan torkas av med ren trasa eller pappershandduk.

Rengör fläckar med ett milt rengöringsmedel.

Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till eldsvåda. Följ instruktionerna för rengöring av tillbehören när filtermeddelandet tänds. Se Filtermeddelandet i kapitlet Daglig användning.

Fettfilter kan diskas i diskmaskinen. Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens prestanda.

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du ren-gör fettfiltret.

6.2 Rengöra fettfiltret

Filter monteras med hjälp av klämmor och stift på motsatt sida.

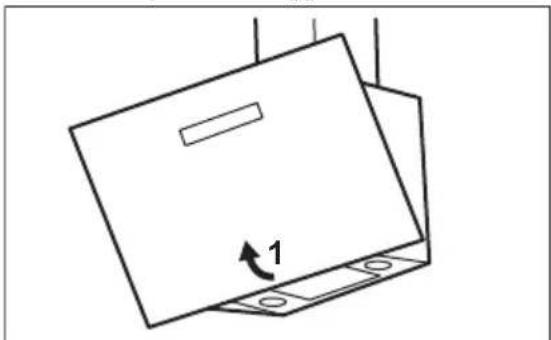

För att rengöra filtret:

1. Dra i höljet för att öppna det.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under fläkten (1).

1 2

1. Luta framsidan av filtret nedåt (2) lite lätt och dra sedan. Upprepa de första två stegen för alla filter.

2. Rengör filtren med en svamp med rengöringsmedel utan slipmedel eller i diskmaskin.

i

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens prestanda.

1. För att sätta tillbaka filtren, gör de två första stegen i omvänd ordning. Upprepa stegen för alla filter om så behövs.

6.3 Byta kolfiltret

Kolfiltret måste bytas om filterlarmet är på.

i

Se filtermeddelandet i kapitel för daglig användning för mer information om funktion.

!

WARNING!

Kolfiltret kan INTE tvättas! Filtret kan inte återanvändas!

Byte av kolfiltret:

1. Ta bort fettfiltren från produkten.
   Se "Rengöring av fettfilter" i det här kapitlet.
2. Vrid filtret motsols (1) och dra (2).

För att sätta tillbaka filtren, gör stegen i omvänd ordning.

6.4 Byte av LED-lampa

Denna maskin levereras med en LED-lampa och separat kontrolldon (LED-drivrutin). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

7. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

7.1 Om produkten inte fungerar ...

Problem Möjlig orsak Lösning
Jag kan inte sätta på produkten. Produkten är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.		Kontrollera att produkten är korrekt ansluten till strömförsörjningen.
Jag kan inte sätta på produkten. Säkringen har gått. Kontrollera om säkringen är orsakentill felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan. Se kapitlet "Under-håll och rengöring".
Produkten absorberar inte ångorna ordentligt.	Motorhastigheten är inte tillräcklig för ångorna.	Ändra motorns hastighet.
Indikatorn för filterlarmet påslagen.	Filterlarmet är påslaget. Fellfiltret måste rengöras eller så måste kol-filtret bytas eller rengöras.	Se Filtermeddelandet i kapitlet "Daglig användning".

8. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen -med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

AKLIMIZ SİZDE

5.4 Filtre bildirimi
