Bränd	Electrolux
Mudel	LFV616Y
Kategooria	Õhupuhasti
Juhtimistüüp	Puutetundlik juhtpaneel
Kiiruste arv	4 (sealhulgas maksimaalkiirus ja tuulehooaeg)
Tuulehooaeg	Madalaim kiirus, automaatne väljalülitus 60 minuti pärast
Maksimaalkiiruse kestus	8 minutit
Hob²Hood funktsioon	Automaatne suhtlus ühilduva pliidiga infrapuna kaudu
Valgustus	LED lamp (asendatav ainult tehniku poolt)
Rasvafilter	Pestav (nõudepesumasinas ohutu madalal temperatuuril)
Söefilter	Mitte pestav, tuleb vahetada, kui alarm aktiveerub
Filtri teavitus	Visuaalne indikaator puhastamiseks/vahetamiseks
Minimaalne kaugus pliidist	65 cm (kui pole teisiti määratud)
Õhu väljalase	Järgige kohalikke eeskirju; mitte seinakoopasse, kui pole ette nähtud
Elektriühendus	Peab olema maandatud, kui sümbol puudub; kasutage löögikindlat pistikupesa
Toitejuhe	Asendatav ainult tootja või teeninduskeskuse poolt
Ohutusfunktsioonid	Lapselukku pole mainitud; automaatne väljalülitus 60 min pärast tuulehooajal
Paigaldus	Vaadake eraldi paigaldusjuhendit
Sihtotstarve	Kodumajapidamises kasutatav köök pliitide ja ahjude kohal

Korduma kippuvad küsimused - LFV616Y ELECTROLUX

Kuidas õhupuhastit sisse lülitada?

Vajutage juhtpaneelil sisse/välja sümbolit, et õhupuhasti aktiveerida. Seejärel valige kiirus.

Kuidas rasvafiltrit puhastada?

Tõmmake kate lahti, vajutage filtril oleva kinnitusklambri käepidet, kallutage filter allapoole ja tõmmake see välja. Puhastage käsna ja mitteabrasiivse pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Paigaldage tagasi vastupidises järjekorras.

Kui tihti peaksin rasvafiltrit puhastama?

Vähemalt iga 2 kuu tagant või kui filtri teavitusindikaator süttib.

Kas ma võin söefiltrit pesta?

Ei, söefilter ei ole pestav ja seda ei saa regenereerida. See tuleb vahetada, kui filtrialarm vilgub.

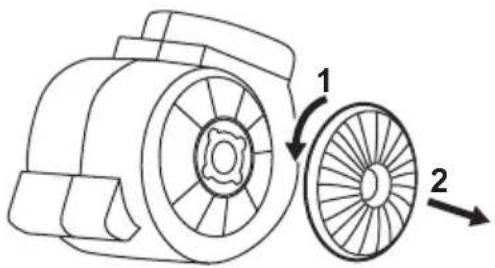

Kuidas söefiltrit vahetada?

Eemaldage esmalt rasvafiltrid, seejärel keerake söefilter vastupäeva ja tõmmake see välja. Sisestage uus filter ja pöörake päripäeva lukustamiseks. Paigaldage rasvafiltrid tagasi.

Mida teeb tuulehooaeg?

Tuulehooaeg töötab õhupuhastit madalaimal kiirusel 60 minutit, seejärel lülitub automaatselt välja. See värskendab õhku pärast toiduvalmistamist väga madala müratasemega.

Mis on Hob²Hood funktsioon?

See on automaatne ühendus õhupuhasti ja ühilduva pliidi vahel. Ventilaatori kiirus reguleerub kuumima poti temperatuuri alusel. Seda saab juhtida ka käsitsi pliidilt.

Kuidas filtri teavitust lähtestada?

Juhtpaneel sisselülitatud ja ikoonid välja lülitatud, puudutage filtri teavituse sümbolit 3 sekundit. Indikaator vilgub viis korda, kui see on aktiveeritud, kolm korda, kui see on deaktiveeritud.

Mida teha, kui lamp ei tööta?

LED lamp on defektne. Võtke vahetamiseks ühendust volitatud teeninduskeskusega, kuna seda saab vahetada ainult tehnik.

Miks õhupuhasti ei ima piisavalt auru?

Mootori kiirus võib olla auru koguse jaoks liiga madal. Suurendage kiiruse seadistust. Veenduge ka, et rasva- ja söefiltrid on puhtad ja mitte ummistunud.

KASUTUSJUHEND LFV616Y ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stilne, loodud teile möeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Ostke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressil

www.electrolux.com/shop

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud – ohutusteave

Üldine teave ja vihjed

Keskkonnateave

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....71
2. OHUTUSJUHISED....74
3. PAIGALDAMINE....75
4. TOOTE KIRJELDUS....75
5. IGAPÄEVANE KASUTAMINE....76
6. PUHASTUS JA HOOLDUS....77
7. VEAOTSING....79
8. JÄÄTMEKÄITLUS....79

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja ohustatud inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja möistma kaasnevaid ohte.
• Lapsed vanuses 3 kuni 8 aastat ning raske või keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.
• Alla 3-aastased lapsed tuleks seadmest eemal hoida, kui täiskasvanu nende tegevust ei jälgi.
• Ärge lubage lastel seadmega mängida.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
• Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töötab.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on mõeldud koduseks kasutamiseks pliidiplaatide, pliitide ja sarnaste toiduvalmistamisseadmete kohal.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• ETTEVAATUST: Ligipääsetavad osad võivad toiduvalmistamisseadmetega kasutamisel kuumeneda.
• Kasutage ainult seadmega kaasas olevaid kinnituskruvisid, kui neid pole, kasutage paigaldusjuhendis soovitatud

kruvisid. Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.

• HOIATUS: Kui kruvisid või kinnitusseadet juhistekohaselt ei paigaldata, võib see kaasa tuua elektriga seotud ohu.

- Årge kasutage seadme kinnitamiseks liime.

- Minimaalne vahekaugus pliidipinna (millele asetatakse nõud) ja seadme alumise külje vahel peab olema vähemalt 65 cm, kui seadme või pliidä paigaldusjuhendis ei ole öeldud teisiti.

- Öhu väljalaskmine peab vastama kohalike omavalitsuste eeskirjadele.

- Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate gaaside imbumist.

- Veenduge, et ventilatsiooniavad ei ole ummistunud ja seadmes kogunenud õhku ei juhita kanalisse, mida kasutatakse muude seadmete (keskküttesüsteemid, termosifoonid, veesoojendid jne) suitsu ja auru ärajuhtimiseks.

- Kui seade töötab teiste seadmetega, ei tohiks ruumis tekkiv maksimaalne vaakum ületada 0,04 mbar.

- Kui toitejuhe on kahjustatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.

- Kui juhtmekomplekt on kahjustatud, tuleb see asendada spetsiaalse juhtmekomplektiga, mis on saadaval tootjalt või tema volitatud hoolduskeskuselt.

- Kui seade on ühendatud otse toiteallikaga, peab elektriseade olema varustatud eraldusseadmega, mis võimaldab seadme kõigil poolustel vooluvõrgust lahti ühendada. Tuleb tagada täielik lahtiühendamine vastavalt ülepinge III kategoorias sätestatud tingimustele. Katkestusvahendid peavad olema juhtmestikuga ühendatud vastavalt juhtmete paigaldamise eeskirjadele.

• Vältige seadme all flambeerimist.

• Ärge kasutage ohtlike või plahvatusohtlike materjalide ja aurude eemaldamiseks.
• Pinnamaterjali kahjustumise ärahoidmiseks puhastage seadet regulaarselt.
• Ärge kasutage seadme pinna puhastamiseks aurupuhastit, veepihustit, tugevatoimelisi abrasiivseid puhastusvahendeidega teravaid metallkaabitsaid. Kasutage ainult neutraalseid pesuaineid.
• Süttimisohu vältimiseks puhastage rasvafiltreid regulaarselt (vähemalt iga 2 kuu järel) ja eemaldage seadmelt rasvasetted.
• Puhastage seadme sisemust lapiga.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Vigastuse, elektrilöögi, tulekahju, põletuste või seadme kahjustamise oht!

• Seadet tohib paigaldada ainult kvalifitseeritud tehnik.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
  • Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Enne seadme paigaldamist eemaldage kogu pakend, märgistus ja kaitsekile.
• Årge suunake väljatõmbeõhku seinasüvendisse, välja arvatud juhul, kui süvend on selleks ette nähtud.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.

• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.

• Kui andmeplaadil ei ole trükitud sümbolit (tuleb see seade maandada.

• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
  • Vältige elektrijuhtmete sassiminekut.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Veenduge, et seade on õigesti paigaldatud. Lahtise ja sobimatu elektrijuhtme kasutamisel võib seinakontakt üle kuumeneda.
• Paigaldamisel jätke ühendamine köige viimaseks. Veenduge, et pärast paigaldamist säilib juurdepääs elektrivarustusele.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

• See seade on ette nähtud ainult toidu valmistamiseks. Ärge kasutage seadet mistahes muul eesmärgil.
• Ärge muutke seadme tehnilisi omadusi.
• Ärge kasutage seadet märgade kätega või juhul, kui seade on kontaktis veega.
• Kasutage ainult seadmega kaasnenuud tarvikuid.
• Toiduvalmistamisel jälgige, et leegid ega kuumad osad ei puutuks kokku rasva või öliga.
• Ärge kasutage katmata elektrilisi reste.
• Ärge kasutage seadet hoiupinnana.
• Årge kasutage suurendusklaase, binoklit ega sarnaseid optilisi seadmeid, et vaadata otse seadme valgustisse.
• Kui seade töötab koos teiste seadmetega, ei tohi maksimaalne tekitatud rõhk ületada 4 Pa (4x10-5 baari).

2.4 Teenused

- Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.

- Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.5 Körvaldamine

HOIATUS!

Lämbumis- või vigastusoht!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Paigaldusjuhised

Täieliku ülevaate seadme paigaldamise kohta leiate iseseisvast paigaldusjuhendist.

4. TOOTE KIRJELDUS

4.1 Juhtpaneeli ülevaade

Funktsioon Kirjeldus

Sisse/välja Lülitab öhupuhasti sisse ja välja.

Funktsioon Kirjeldus
2	Esimene kiirus Mootor lülitub esimesele kiirusele.
3	Teine kiirus Mootor lülitub teisele kiirusele.
4	Kolmas kiirus Mootor lülitub kolmandale kiirusele.
5	Maksimumkiirus Mootor lülitub maksimumkiirusele.
6	Kerge tuul Ōhupuhasti töötab madalaimal kiirusel. 60 minuti pärast lülitub seade välja.
7	Filtri märguanne Tuletab meelde, et söefilter tuleb asendada või puhastada ja rasvafil-ter puhastada.
8	Hob ^2 Hood Pliidi kaudu Ōhupuhasti kasutamise funktsiooni indikaator
9	Lamp Lülitab valgustuse sisse ja välja.

5. IGAPÄEVANE KASUTAMINE

5.1 Ôhupuhasti kasutamine

Kontrollige soovitatavat kiirust vastavalt alltoodud tabelile.

Y_1	Toidu kuumutamisel kaanetatud potiga.
Y_2	Toidu valmistamisel kaanetatud pottidega mitmel keedualal või põletil, õrn praadimine.
Y_3	Keetmine ja suuremate koguste praadimine ilma kaaneta, toiduval-mistamine mitmel keedualal või põletil.
	Keetmine ja suuremate koguste praadimine ilma kaaneta, suurniiskus.
	Värskendab köögiõhku pärast küpsetamist väga madala müratasemega. Seda saab aktiveerida ja deaktiveerida, puudutades sümbolit. See funktsioon lülitub iga 60 minuti järel automaatselt välja. Kasutada ainult pärast küpsetamist.

Soovitatav on jätta pärast küpsetamist öhupuhasti tööle ligikaudu 15 minutiks.

Juhtpaneel on sensorväli. Puudutage sümboleid 1 sekund, et funktsioonid aktiveerida.

Õhupuhasti kasutamiseks:

1. Lülitage seade sisse, vajutades sümbolit ①.

Nüüd saate funktsioonid sisse lülitada.

1. Funktsiooni käivitamiseks puudutage sümbolit.

2. Vajadusel puudutage valgusti sümbolit 🙏, et keeduala valgustada.

Seadme väljalülitamiseks vajutage uuesti sümbolit ①

5.2 Hob ^2 Hood funktsioon

See on automaatne funktsioon, mis ühendab pliid ja õhupuhasti. Nii pliidil kui ka õhupuhastil on infrapuna-signaalkommunikaator. Ventilaatori kiirus määratakse automaatselt valitud režiimi ja pliidil oleva kõige kuumema nõu temperatuuri alusel. Ventilaatori tööd saab pliid i kaudu ka käsitsi juhtida. Funktsiooni saab sisse lülitada pliid paneelilt.

Lisateavet funktsiooni kasutamise kohta leiate pliidi kasutusjuhendist.

5.3 Maksimaalse mootorikiiruse sisselülitamine

Puudutades nuppu 🚙lülitub maksimaalne mootorikiirus sisse 8 minutiks. Pärast seda pöördub seade tagasi eelmisele kiirustasemele.

Kui funktsioon on sisse lülitatud, ei ole nupu taiendaval puudutamisel mingit möju.

5.4 Filtri märguanne

Filtrihoiatus tuletab meelde, et söefilter tuleb asendada või puhastada ja rasvafilter

puhastada. Kui rasvafilter vajab puhastamist, lülitub filtri indikaator 30 sekundiks sisse. Kui söefilter tuleb asendada või puhastada, siis filtri indikaator vilgub.

Lugege rasvafiltri puhastuse kohta puhastuse ja hoolduse peatükist.

Lugege söefiltri puhastamise või söefiltri asendamise kohta puhastuse ja hoolduse peatükist.

Funktsiooni sisse- ja väljalülitamiseks:

1. Lülitage sisse juhtpaneel.
2. Veenduge, et ikoonid on välja lülitatud.
3. Funktsiooni aktiveerimiseks puudutage 3 sekundit 🌐
   Kui söefiltri märguanne on sisse lülitatud, siis filtri ikoon 🌐 vilgub viis korda.
4. Funktsiooni väljalülitamiseks puudutage 3 sekundit
   Kui funktsioon on välja lülitatud, siis filtri ikoon vilgub kolm korda.
   Funktsiooni lähtestamiseks puudutage sekundit.

6. PUHASTUS JA HOOLDUS

6.1 Juhised puhastamiseks

Puhastusvahendid

Ärge kasutage abrasiivseid vahendeid ega harju. Puhastage seadme pinda pehme lapi, sooja vee ning pehmetoimelise pesuvahendiga.

Pärast toiduvalmistamist on mõned seadmeosad kuumad. Plekkide vältimiseks laske seadmel enne puhastamist jahtuda; kuivatage seda puhta lapi või köögipaberiga.

Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit.

Hoidke õhupuhasti puhtana

Nii seadet kui rasvafiltrit tuleks põhjalikumalt puhastada kord kuus. Puhastage hoolikalt seadme sisemus ja rasvafiltrid rasvast. Toidujääkide kogunemine võib kaasa tuua süttimise.

Kui filtri hoiatus põleb, järgige tarvikute puhastamise juhiseid. Vt filtri hoiatuse jaotist pea-tükis Igapäevane kasutamine.

Rasvafiltreid võib pesta ka nõudepesumasinas.

Valige nõudepesumasinas madala temperatuuriga lühike tsükkel. Rasvafilter võib kergelt muuta värvi, kuid see ei mõjuta kuidagi seadme tööd.

Söefilter

Söefiltri kasutusaeg võib olla erinev, sõltudes toiduvalmistamise tüübist ja rasvafiltri pu-hastamise sagedusest.

6.2 Rasvafiltri puhastamine

Filtrid on kinnitatud vastaskülgedel asuvate klambrite ja varraste abil.

Filtri puhastamiseks:

1. Tõmmake katet, et see avada.

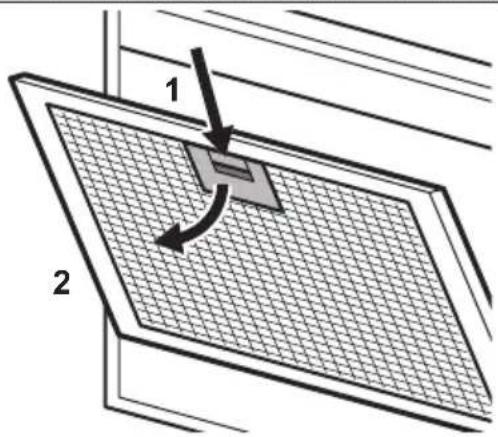

1. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil õhupuhasti all (1).

1. Kallutage filtri esiosa kergelt allapoole (2), seejärel tömmake.

Korrake kahte esimest sammu köigi filtritega.

1. Peske filtreid mitteabrasiivse pesuvahendi ja käsnaga või nõudepesumasinas.

i

Valige nõudepesumasinas madala temperatuuriga lühike tsükkel. Rasvafilter võib kergelt muuta värvi, kuid see ei mõjuta kuidagi seadme tööd.

1. Filtrite tagasiasetamiseks korrake kahte esimest sammu vastupidises järjekorras. Korrake toimingut köigi filtritega.

6.3 Söefiltri vahetamine

Kui filtri hoiatus on sees, tuleb söefilter asendada.

i

Filtri märguande funktsiooni kohta leiate lisateavet igapäevase kasutamise peatükist.

!

HOIATUS!

Söefilter EI OLE pestav! Filtrit ei saa uuendada!

Söefiltri tagasiasetamiseks:

1. Eemaldage seadmest köik rasvafiltrid. Vt käesoleva peatüki osa "Rasvafiltri puhastamine".
2. Keerake filtrit vastupäeva (1) ja seejärel tömmake (2).

Filtrite tagasiasetamiseks korrake toimingut vastupidises järjekorras.

6.4 Lambi vahetamine

Sellel seadmel on LED-lamp ja eraldi juhtseade (LED-draiver). Need komponendid tohib välja vahetada ainult tehnik. Mis tahes törgete korral vaadake peatüki "Ohutusjuhised" alalõiku "Hooldus".

7. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Mida teha, kui...

Probleem Võimalik põhjus Lahendus

Seade ei käivitu. Seade ei ole vooluvõrku ühendatudvõi on ühendatud valesti.		Kontrollige, kas seade on õigestivooluvõrku ühendatud.
Seade ei käivitu. Kaitse on vallandunud. Tehke kindlaks, kas törke põhjustas		kaitse. Kui kaitse korduvalt uuestivallandub, võtke ühendust elektrik-uga.
Lamp ei põle. Valgusti on rikkis. Asendage lamp. Vt peatükki "Pu-hastus ja hooldus".
Seade ei ima aure piisavalt hästi. Valitud mootorikiirus ei vasta tekki-vale auruhulgale.		Muutke mootorikiirust.
Filtrihoiatuse indikaator poleb.	Filtrihoiatus põleb. Rasvafilter tulebpuhastada või söefilter välja vaheta-da või puhastada.	Vt filtri hoiatust jaotisest "lgapäeva-ne kasutamine".

8. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

SINUN PARHAAKSESI
