Produkttyp	LED-TV
Modell	UE32D6205TS
Skärmstorlek	32 tum (81 cm)
Upplösning	1920 x 1080 (Full HD)
Dimensioner (utan stativ)	745.8 x 29.9 x 443.4 mm
Dimensioner (med stativ)	745.8 x 240.0 x 503.8 mm
Vikt (utan stativ)	7.1 kg
Vikt (med stativ)	8.8 kg
Ljudutgång	10 W x 2
Strömförsörjning	AC100-240V 50/60Hz
Strömförbrukning (typisk)	45 W (ca)
Statividrejning	-20° till 20°
Tuner	DVB-T/C/S2 (digital) + analog
Smart-funktioner	Smart Hub, AllShare, Anynet+ (HDMI-CEC)
Anslutningar	HDMI (4), USB (3), Component, AV, Scart, Optical, LAN, CI-plats
Fjärrkontroll	Ingår (punktskrift på ström, kanal, volym)
Väggfäste VESA	200 x 200 mm (M8-skruvar)
Driftstemperatur	10°C till 40°C
Driftfuktighet	10% till 80% icke-kondenserande
Inkluderade tillbehör	Fjärrkontroll, batterier, strömkabel, rengöringsduk, hållarringar, CI-adapter

Vanliga frågor - UE32D6205TS SAMSUNG

Vad ska jag göra om TV:n inte startar?

Kontrollera att strömkabeln är ordentligt ansluten till både TV:n och ett fungerande vägguttag. Tryck på POWER-knappen på själva TV:n för att utesluta problem med fjärrkontrollen. Om den fortfarande inte startar, kontrollera uttaget med en annan enhet.

Hur ställer jag in TV:n första gången?

Anslut antennen och strömmen, tryck sedan på POWER. Menyn Plug & Play guidar dig genom språkval, nätverksinställningar, programuppdatering (valfritt), användningsläge (välj Hemmaanvändning), land, klockläge och automatisk inställning. Följ instruktionerna på skärmen.

Hur ansluter jag externa enheter som en Blu-ray-spelare?

Använd en HDMI-kabel för bästa kvalitet. Anslut till valfri HDMI-port på TV:n och tryck sedan på SOURCE och välj motsvarande ingång. För äldre enheter, använd komponent- eller AV-kablar med den medföljande adaptern.

Varför finns det ingen bild eller inget ljud?

Kontrollera att alla kablar är ordentligt anslutna. Se till att den externa enheten är påslagen och rätt ingångskälla är vald (tryck på SOURCE). Starta om den anslutna enheten genom att dra ur strömkabeln och ansluta den igen.

Hur återställer jag PIN-koden om jag glömmer den?

Med TV:n i standby-läge trycker du på fjärrkontrollens knappar i denna ordning: MUTE → 8 → 2 → 4 → POWER. Detta återställer PIN-koden till 0-0-0-0.

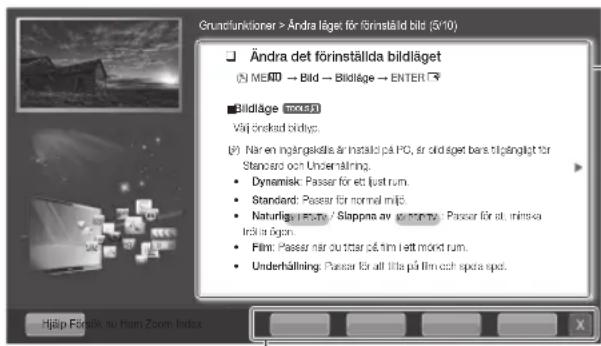

Hur visar jag e-Manualen på TV:n?

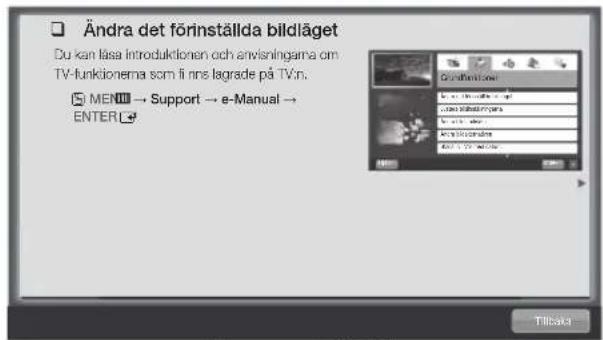

Tryck på MENU, gå till Support → e-Manual och tryck på ENTER. Du kan även trycka på E-MANUAL-knappen på fjärrkontrollen. Använd pilknapparna för att navigera mellan kategorier och ämnen.

Vad är varningen för stillbild?

Undvik att visa statiska bilder (t.ex. logotyper, nyhetsremsor) under långa perioder eftersom de kan orsaka inbränning (spökbilder). Använd helskärmsläge, minska ljusstyrka/kontrast och aktivera funktioner för att förhindra inbränning i menyn.

Hur installerar jag ett väggfäste?

Använd ett VESA-standardfäste 200x200 mm med M8-skruvar (ingår ej). Fäst hållarringarna på TV:n och följ sedan anvisningarna för väggfästet. Se till att väggen är solid och att TV:n är monterad i våg med minimal lutning (max 15°).

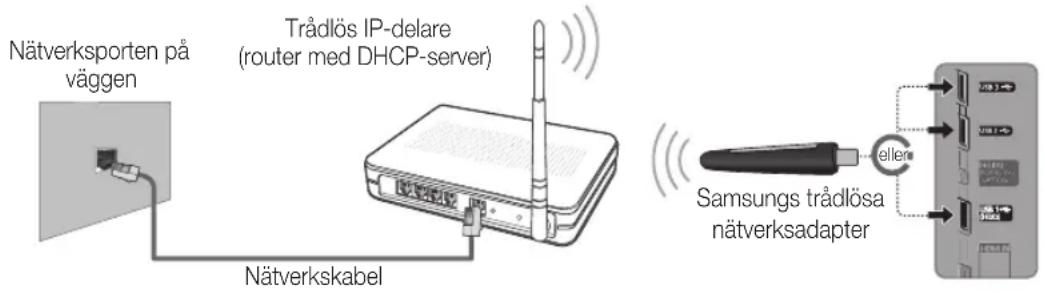

Hur ansluter jag till ett trådlöst nätverk?

Anslut en Samsung trådlös LAN-adapter (säljs separat) till en av USB-portarna. Gå till Meny → Nätverk → Nätverksinställningar och välj ditt trådlösa nätverk. Ange lösenordet om det behövs.

Vad ska jag göra om fjärrkontrollen slutar fungera?

Byt först batterierna, kontrollera att polerna är korrekta (+/-). Rengör fjärrkontrollens sensorfönster. Rikta fjärrkontrollen direkt mot TV:n från cirka 1,5–2 meters avstånd. Om den fortfarande inte fungerar, prova TV:ns kontrollpanelknappar.

BRUKSANVISNING UE32D6205TS SAMSUNG

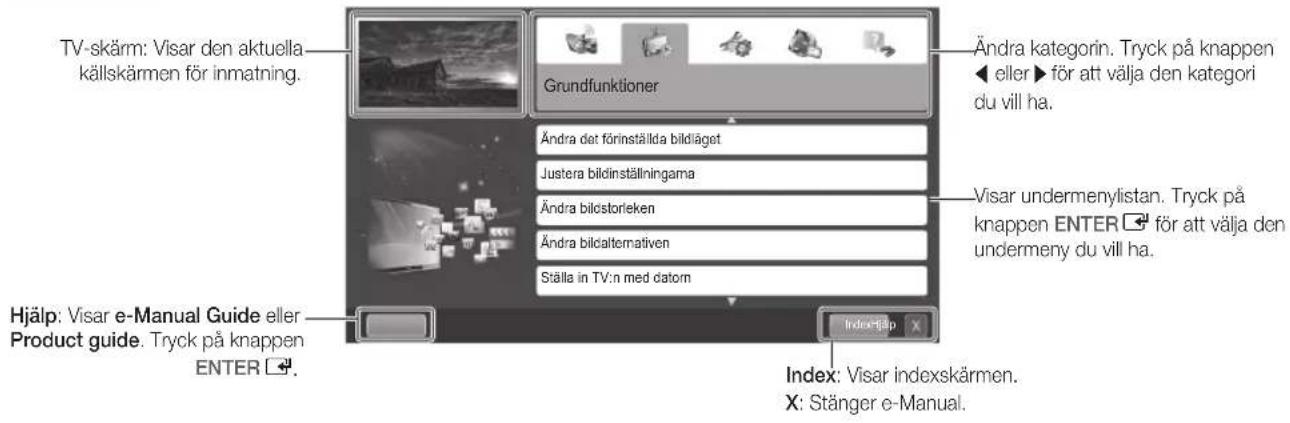

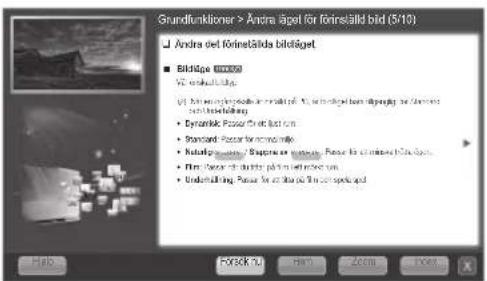

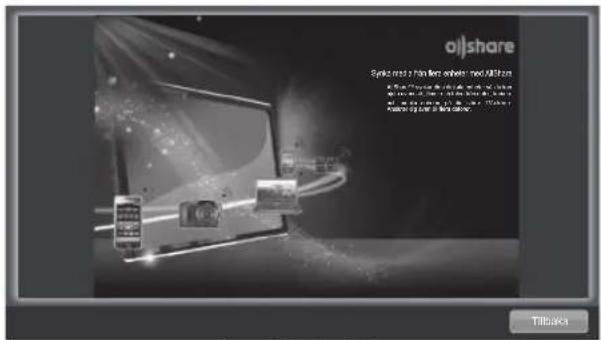

Mer information om hur du använder e-Manual (sid 14)

Siffror och bilder i den här bruksanvisningen är endast för referens och kan skilja sig från den verkliga produkten. Produktdesign och -specifikationer kan ändras utan föregående meddelande.

Digital-TV-meddelande

1. Funktionalitet som är relaterat till Digital TV(DVB) är endast tillgängligt i länder/områden där DVB-T (MPEG2 och MPEG4 AVC) digitala signaler sänds eller där du har åtkomst till en kompatibel DVB-C (MPEG2 och MPEG4 AAC) kabel-tv-tjänst. Kontakta din lokala återförsäljare angående möjligheten att ta emot DVB-T- och DVB-C-signal.
2. DVB-T är den europeiska konsortiumstandarden för DVB för sändning av digital markbunden TV och DVB-C är den för sändning av digital-TV via kabel. Vissa differentierade funktioner som EPG (Electric Programme Guide), VOD (Video On Demand) etc. är inte inkluderade i den här specifikationen. De fungerar inte just nu.
3. Även om den här TV:n uppfyller de senaste standarderna för DVB-T och DVB-C [augusti, 2008] kan inte framtida kompatibilitet med DVB-T digital markbunden sändning och DVB-C digitalkabelsändning garanteras.
4. Beroende på vilket land/område som TV:n används i kan vissa kabel-tv-leverantörer ta extra avgifter för en sådan tjänst och du kanske måste ingå ett avtal med företaget.
5. Vissa digital-TV-funktioner kan vara otillgängliga i vissa länder eller regioner och DVB-C kanske inte fungerar som det ska med alla kabel-tv-leverantörer.
6. För ytterligare information, kontakta ditt lokala kundcenter för SAMSUNG.

Zins mottagningskvalitet kan variera beroende på olika sändningssätt i olika länder. Kontrollera TV:ns prestanda hos din lokala SAMSUNG-auktoriserade återförsäljare eller hos Samsungs kundcenter för att se om den kan förbättras genom att omkonfigurera TV-inställningarna.

Stillbildsvarning

Undvik att visa stillbilder (t.ex. jpeg-filer) eller andra objekt som ligger stilla på skärmen (t.ex. programlogotyper, bilformat med panorama eller 4:3, eller aktieinformation längst ner på skärmen). Om stillbilder visas för länge kan det orsaka spökbilder på LED-skärmen och det kan påverka bildkvaliteten. För att minska risken för detta ska du följa rekommendationerna nedan:

• Titta inte på samma TV-kanal under längre perioder.
• Försök alltid att visa en bild i helskärm, använd TV:ns inställning för bildformat för bästa möjliga matchning.
• Minska värdena för ljusstyrka och kontrast till minimikravet för att få önskad bildkvalitet, överdrivet höga värden kan skynda på brännprocessen.
• Använd de TV-funktioner som utformade speciellt för att minska bild- och skärmbränning, mer information finns i e-Manual.

Säkra installationsutrymmet

Se till att hålla angivet avständ mellan produkten och andra föremål (t.ex. väggar) för att ventilationen ska vara tillräcklig.

Om detta inte följs kan det orsaka brand eller produktproblem på grund av för hög inre temperatur i produkten.

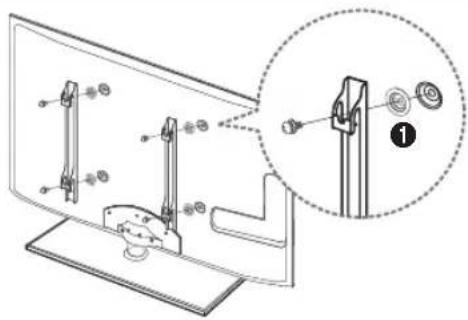

När du använder ett stativ eller ett väggstativ ska du endast använda delar som tillhandahålls av Samsung Electronics.
- Om du använder delar från en annan tillverkare kan det orsaka problem med produkten eller skador på grund av att produkten faller.
Üseendet kan skilja sig beroende på produkt.
- Var försiktig när du tar i TV:n, eftersom vissa delar kan vara heta.

Installation med stativ. Installation med väggfäste.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

Denna markering på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Till förebyggande av skada på miljö och hälsa bör dessa föremål hanteras separat för ändamålsenlig återvinning av beständsdelarna. Hushållsanvändare bör kontakta den återförsäljare som sålt produkten eller sin kommun för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Korrekt avfallshantering av batterierna i denna produkt

(Gäller EU och andra europeiska länder med särskild batteriåtervinning)

Denna markering på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör slängas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66. Om batterierna inte slängs på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda naturresurser och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Tillbehör

Försäkra dig om att följande delar följer med din TV. Kontakta din återförsäljare om det saknas något.
Delarnas färg och form kan variera beroende på modell.
Kablar som inte medföljer i förpackningen kan köpas separat.
Kontrollera att det inte finns några dolda tillbehör i förpackningsmaterialet när du öppnar kartongen.

WARNING! MONTERA ORDENTLIGT SÅ ATT ENHETEN INTE LOSSNAR

• Fjärrkontroll och batterier (AAA x 2)
- Bruksanvisning

• Garantibevis (inte tillgänglig på alla platser)/Säkerhetsguide
  • Rengöringstrasa
• Strömsladd

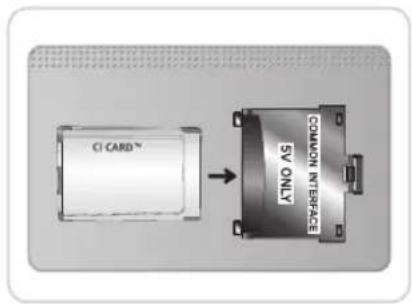

Hållarring (4 EA) Kabelhållarstativ CI-kortadapter

AV / Komponentadapter Scartadapter

En administrationsavgift kan tillkomma om

• (a) en tekniker tillkallas och det inte finns något fel på produkten
  (om du inte har läst den här bruksanvisningen)
  – (b) du tar med produkten till ett reparationscenter och det inte finns något fel på produkten
  (om du inte har läst den här bruksanvisningen)

- Beloppet på en sådan administrationsavgift informeras före arbetet sker eller hembesöket görs.

Montera stativet

Produktens färg och form kan variera beroende på modell.

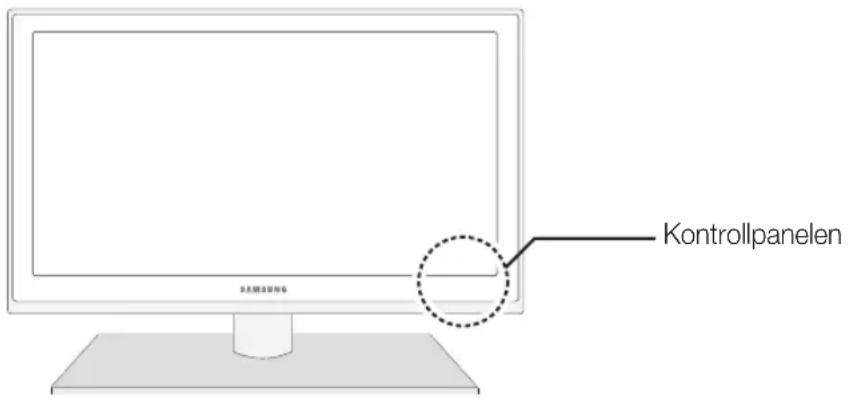

	Mottagare för fjärrkontrollen	Rikta fjärrkontrollen mot den här punkten på TV:n.
	Strömindikator Blinkar och stängs av när strömmen är på och tänds i standbyläge.
	SOURCE ➔	Växlar mellan alla tillgängliga ingångskällor. På skämmenyn används den här knappen när du använder ENTER ➔ på fjärrkontrollen.
	MENU Visar skämmeny, OSD (skärmspråk) med TV:ns funktioner.
	- ➔ +	Justerar volymen. I OSD använder du knapparna - ➔ + som du använder knapparna ◀ och ► på fjärrkontrollen.
	√ CH ∧	Byter kanal. I OSD använder du knapparna √ CH ∧ som du använder knapparna ▼ och ▲ på fjärrkontrollen.
	⏻ (Strömknapp)	Slår på och stänger av TV:n

Standbyläge

Låt inte TV:n vara i standbyläget under en längre tid (t.ex. när du är på semester). Apparaten drar ström även när strömknappen är avstängd. Det bästa är att dra ur strömsladden.

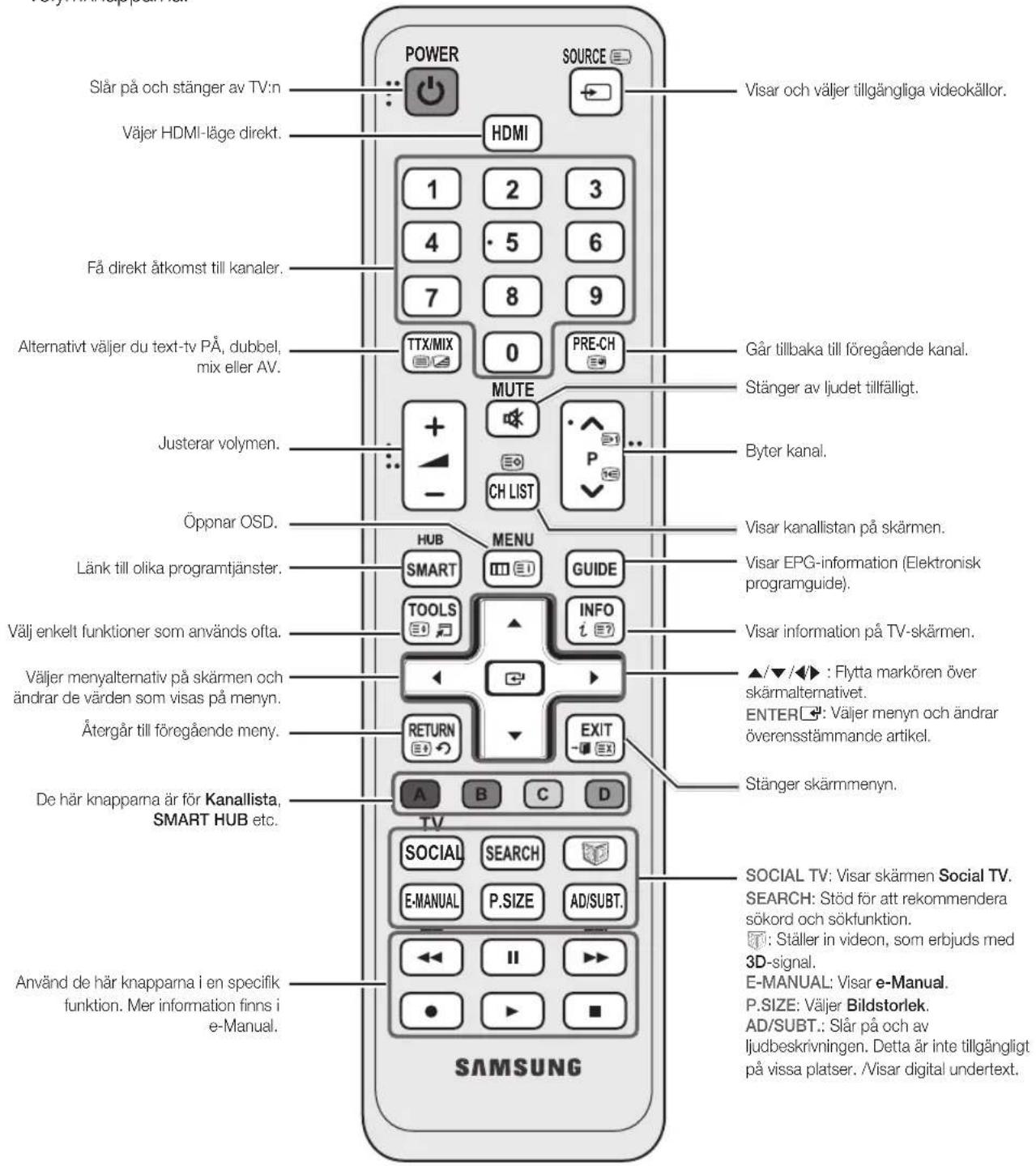

Översikt över fjärrkontrollen

Betta är en speciell fjärrkontroll för synskadade, den har blindskrift på knappen Power samt kanal- och volymknapparna.

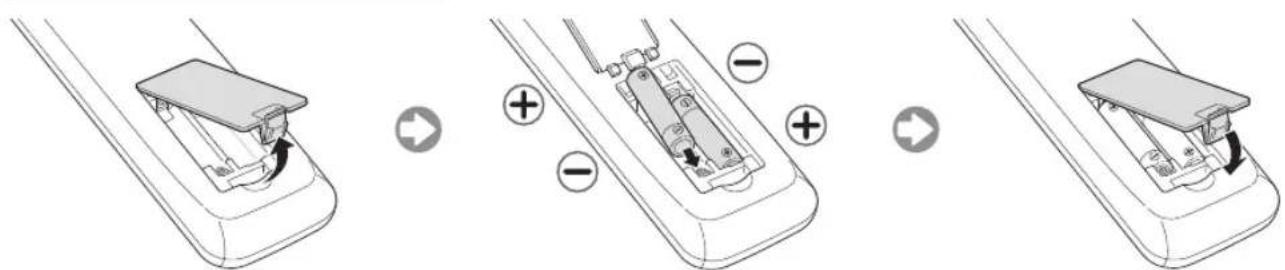

Sätta i batterier (batteristorlek: AAA)

Används för att välja TV eller en extern ingångskälla såsom DVD/Blu-ray-spelare/kabel-tv-box/STB satellitmottagare.

■TV / Ext. / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

Källa markeras anslutna ingångar.

Ext. och PC är alltid aktiverade.

Öm de anslutna externa enheterna inte är markerade ska du trycka på den röda knappen. TV:n söker efter anslutna enheter

Ändra namn

I Källa trycker du på knappen TOOLS och sedan kan du ställa in de externa ingångskällor du vill ha.

■VCR / DVD / Cable STB / Satellite STB / PVR STB / AV-mottagare / Spel / Videokamera / PC / DVI PC / DVI-enheter / TV / IPTV / Blu-ray / HD DVD / DMA: Namnge den enhet som är ansluten till insignalingången för att det skall bli lättare för dig att välja ingångskälla.

När du ansluter en dator till porten HDMI IN 1(DVI) med HDMI-kabeln ska du ställa in TV:n på läget PC under Ändra namn.

När du ansluter en dator till porten HDMI IN 1(DVI) med HDMI- till DVI-kabeln ska du ställa in TV:n på läget DVI PC under Ändra namn.

Når du ansluter en dator till porten HDMI IN 1(DVI) med HDMI- till DVI-kabeln ska du ställa in TV:n på läget DVI-enheter under Ändra namn.

Red. favoriter

I Källa, trycker du på knappen TOOLS för att välja Edit Favourites Du kan ställa in en extern ingångskälla på favoriter.

Information

Du kan se detaljerad information om den valda externa enheten.

Uppdatera

I Källa trycker du på knappen TOOLS om den externa enheten inte visas och sedan väljer du Uppdatera. Söka efter anslutna enheter.

För att få bästa kabelanslutningen till den här produkten ska du se till att använda kablar med maximal tjocklek enligt nedan:

• Maximal tjocklek - 0,55 tum (14 mm)

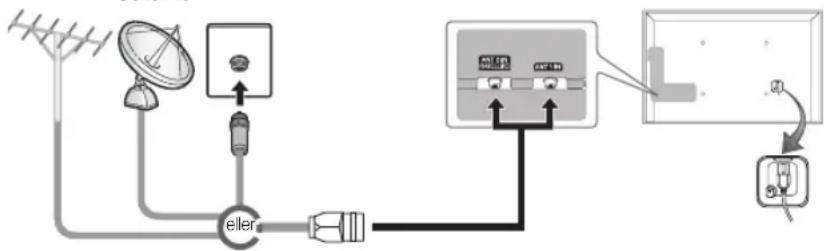

Ansluta till en antenn

När TV:n slås på för första gången visas grundinställningar automatiskt.

Förinställning: Ansluta ström och antenn.

VHF/UHF-antenn K abellite

Plug & Play (initial inställning)

När TV:n slås på första gången visas en sekvens med uppmaningar på skärmen som hjälper dig att konfigurera grundinställningarna. Tryck på knappen POWER ⏻. Plug & Play är endast tillgänglig när ingångskällan är inställd på TV:n.

Innan du slår på TV:n ska du se till att antennkabeln är ansluten (sid 6).

Alternativet kan variera beroende på land.

1	Välj skärmspråk	Tryck på knappen ▲ eller ▼ och sedan på knappen ENTER □. Välj önskat skärmspråk (OSD-språk).
2	Ställa in nätverket	Ställa in nätverksanslutningen. Tryck på knappen ENTER □ för att starta. Om du inte känner till installationsinformationen för nätverket eller du vill ställa in den senare väljer du Skippa. Vi rekommenderar att du hoppar över installationen för nätverksanslutningen nu och går till "Nätverksmeny" i installationskraven och instruktionerna för e-Manual och avsnittet för Nätverksanslutning för den här bruksanvisningen (sidan 13). Du kan installera nätverksanslutningen senare med nätverksmenyn.
3	Programuppgradering	När nätverksinställningarna slutförs blir programvaruuppgraderingen tillgänglig. Välj Nästa för att uppgradera TV-programvaran. Din TV uppgraderas automatiskt om TV:n behöver en programuppgraderingarna. Om du vill uppgradera senare väljer du Skippa. För mer information, se “Uppdatering av programvara” (Inställning → Support) i e-Manual. √etta kan ta lite tid, beroende på nätverksstatus.
4	Välja användningsläge	Tryck på knappen ▲ eller ▼ för att välja Hemmabruk och tryck sedan på knappen ENTER □ två gånger. Välj läget Hemmabruk. Läget Butiksdemo är avsett för återförsäljarmiljöer.
5	Välja land	Tryck på knappen ▲ eller ▼ och sedan på ENTER □. Välj land. √fter att du har valt land på menyn Land kan vissa modeller fortsätta med ett extra alternativ för att ställa in pin-kod. √når du har matat in pin-koden är "0-0-0-0" inte tillgängligt. √alternativet kan variera beroende på land.
6	Ställa in Klockläge Ställ	in Klockläge automatiskt eller manuellt.
7	Välja sökalternativ för automatisk inställning	Tryck på knappen ▲ eller ▼ och sedan på knappen ENTER □. Välj kanalkällan att memorera. Om du ställer in antennkällan som Kabel visas ett steg där du kan tilldela kanalerna numeriska värden (kanalfrekvenser). För mer information, se Kanal → Memorera kanaler → Autoinställning. √når Antenn eller Kabel har valts först: Efter att alla alternativ för Antenn och Kabel har lagrats visas steget för lagring av Satellitkanaler. √når Satellit väljs först: Efter att alla satellitkanaler har lagrats visas steget för lagring av antenn- eller kabelkanaler. √tryck på ENTER □ när som helst för att avbryta lagringsprocessen.
8	Njut av TV-tittandet!	Om du väljer att titta på ett sändningsprogram väljer du Stäng. Om du vill använda Smart Hub, väljer du Smart Hub. Smart Hub startar. För mer detaljerad information, se "Smart Hub" i e-Manual.

Om du vill återställa denna funktion ...

Välj System - Plug & Play (initial inställning). Ange din 4-siffriga PIN-kod. Standard-PIN-koden är "0-0-0-0". Om du vill ändra PIN-koden använder du funktionen Ändra PIN.

Du ska göra Plug & Play (MENU → System) igen hemma trots att du gjorde det i butiken.

Öm du har glömt PIN-koden trycker du på fjärrkontrollens knappar i följande ordning i standby-läget, vilket återställer PIN-numret till "0-0-0-0": MUTE → 8 → 2 → 4 → POWER (på).

Tillgängliga enheter: DVD, Blu-ray-spelare, HD-kabelbox, HD STB (digital-TV-box) satellitmottagare, video


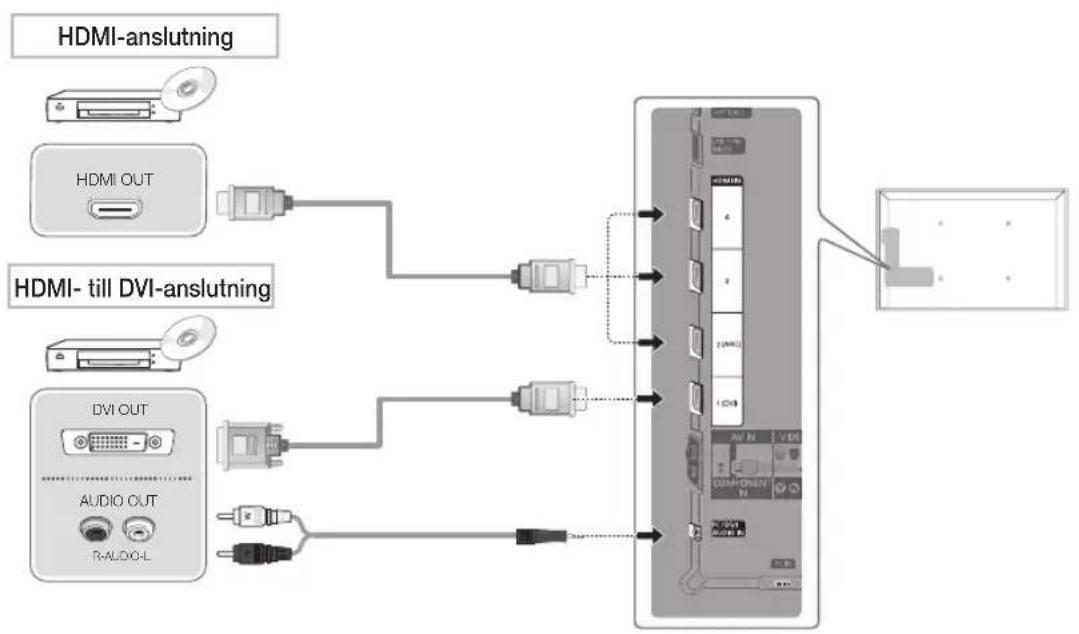

Använda en HDMI- eller en HDMI- till DVI-kabel (upp till 1080p)

HDMI IN 1(DVI), 2(ARC), 3, 4 / PC/DVI AUDIO IN

•Anslut till en digital enhet med en HDMI-kabel för att få bättre ljud- och bildkvalitet.

En HDMI-kabel stöder digitala video- och ljudsignaler, därför krävs ingen ljudkabel.

– För att ansluta TV:n till en digital enhet som inte stöder HDMI ska du använda en HDMI/DVI och ljudkablar.

Bilden kanske inte visas normalt (om den visas alls) eller så kanske inte ljudet fungerar om en extern enhet med en äldre version av HDMI-läget ansluts till TV:n. Om detta problem uppstår ska du kontakta den externa enhetens tillverkare och höra om det går att uppgradera HDMI-versionen.

Kontrollera att HDMI-kabeln är 14 mm tjock, eller mindre.

Se till att du köper en certifierad HDMI-kabel. Annars kanske inte bilden visas eller så kan det inträffa ett anslutningsfel.

- En grund-höghastighets HDMI-kabel eller en med ethernet rekommenderas. Den här produkten stöder inte ethernet-funktion via HDMI.

Den här produkten stöder 3D- och ARC-funktionerna (Audio Return Channel) via HDMI-kabel. Observera att ARC-funktionen bara stöds av HDMI IN 2(ARC)-porten.

ARC-funktionen möjliggör digitalt ljud att sändas via HDMI IN 2(ARC)-porten. Detta kan endast aktiveras om TV:n är ansluten med en ljudmottagare som stöder ARC-funktionen.


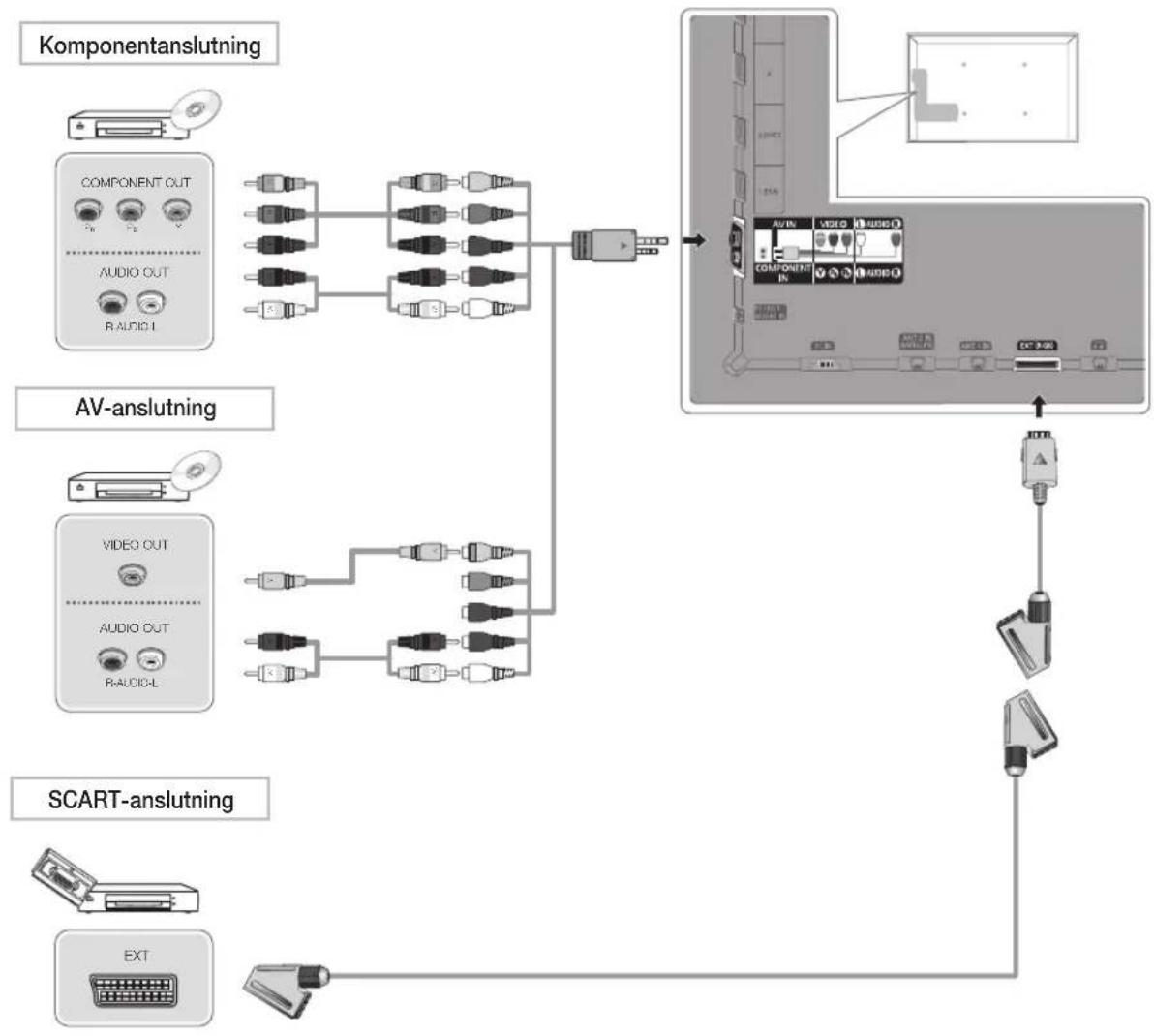

Använda en komponentkabel (upp till 1080p) eller Audio/Video-kabel (endast 480i) och använda en Scart-kabel

I Ext.-läge stöder DTV Out endast MPEG SD Video och Audio.
Når du ansluter till AV IN, matchar inte färgen på uttaget AV IN [VIDEO] (grön) den mot videokabeln (gul).
For bästa bildkvalitet rekommenderas komponentanslutningen framför A/V-anslutningen.

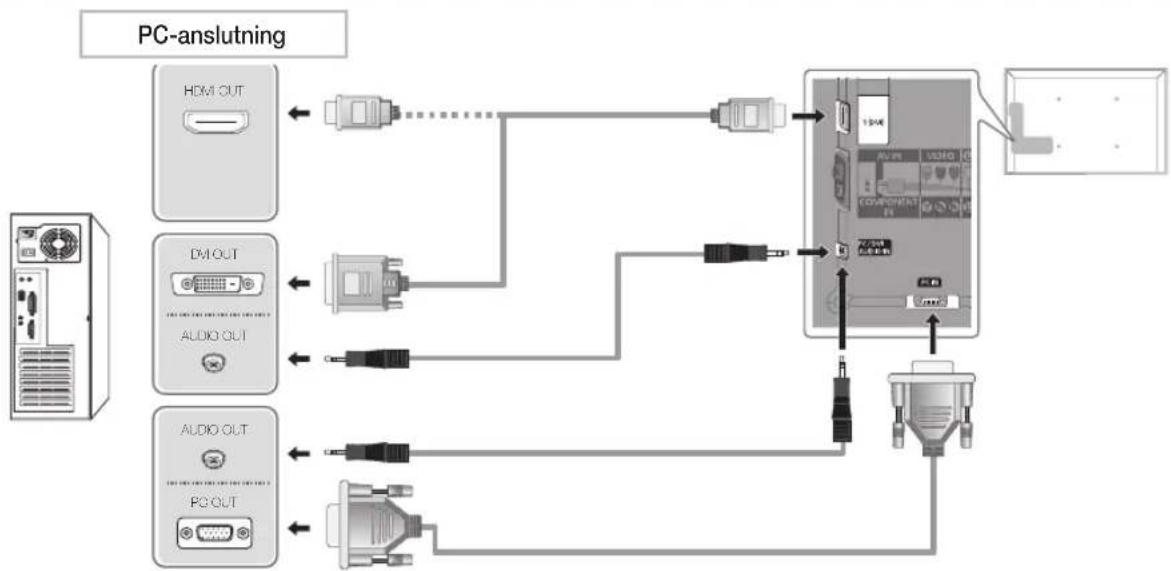

Använda en HDMI-kabel eller en HDMI- till DVI-kabel eller en D-sub-kabel

Anslutning genom HDMI-kabeln kanske inte stöds beroende på datorn.

Visningslägen (D-Sub- och HDMI- till DVI-ingång)

Optimal upplösning är 1920 X 1080 @ 60 Hz.

Läge Upplösning Horisontal frekvens (kHz) Vertikal frekvens (Hz) Pixlar, klockhastighet (MHz) Synkpolaritet (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,861	72,809	31,500	-/-
	640 x 480	37,500	75,000	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 800	62,795	74,934	106,500	-/+
	1280 x 960	60,000	60,000	108,000	+/+
	1360 x 768	47,712	60,015	85,500	+/+
	1440 x 900	55,935	59,887	106,500	-/+
	1440 x 900	70,635	74,984	136,750	-/+
	1680 x 1050	65,290	59,954	146,250	-/+
VESA DMT /DTV CEA	1920 x 1080p 67,500 60,000 148,500 +/+

OBS!

Vid en HDMI-/DVI-kabelanslutning måste du använda HDMI IN 1(DVI)-uttaget.

Läget för radsprång kan inte användas.

Om ett videoformat som inte är standard väljs, kan det hända att enheten inte fungerar som den ska.

Separat läge och kompositläge stöds. SOG(Sync On Green) stöds inte.


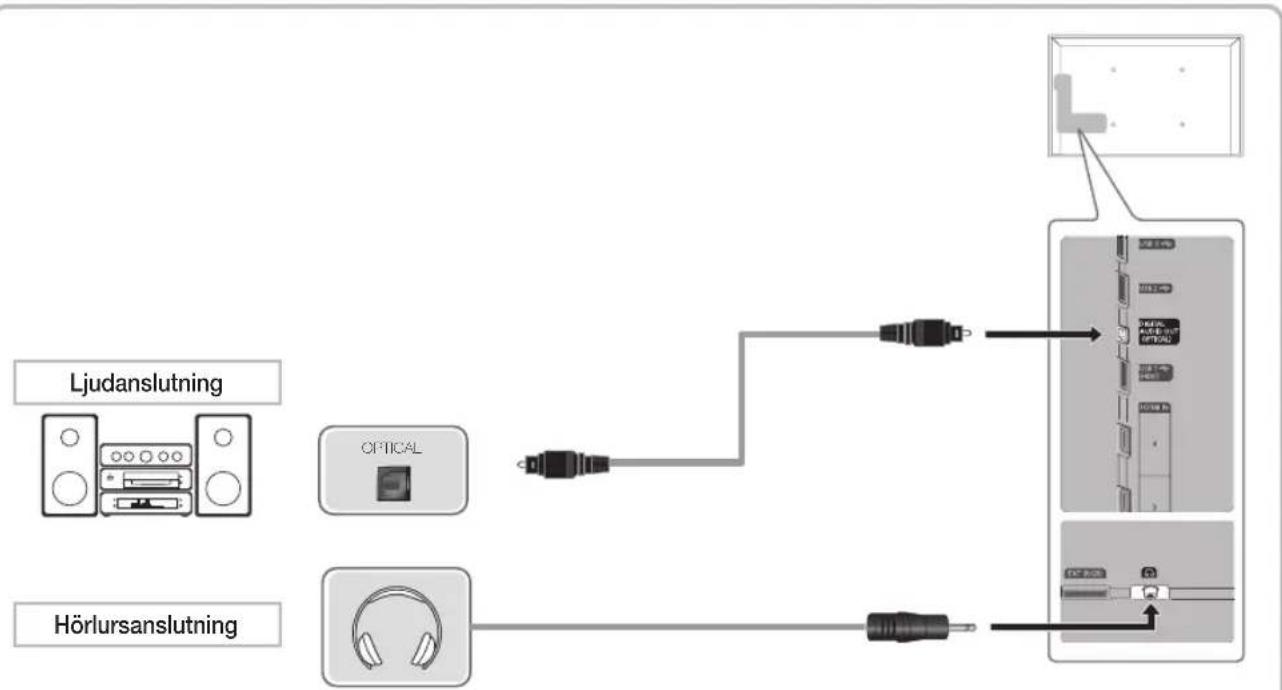

Använda optisk (digital) anslutning eller hörlurar

När ett digitalt ljudsystem ansluts till uttaget DIGITAL AUDIO OUT (OPTICAL) sänks volymen på både TV:n och systemet.

5.1 CH (kanals) ljud är tillgängligt när TV:n är ansluten till en extern enhet som stöder 5.1 CH.

När mottagaren (hemmabion) är inställd till On kan du höra ljud från TV:ns optiska uttag. När TV:n tar emot en DTV-signal skickar TV:n ut 5.1-kanalsljud till hemmabions mottagare. När källan är en digital komponent, såsom en DVD/Blu-Ray-spelare/kabel-TV-box/STB (digital-TV-box) satellitmottagare och är ansluten till TV:n via HDMI kommer endast 2-kanalsljud att höras från hemmabiomottagaren. Om du vill ha 5.1-kanalsljud ska du ansluta den digitala ljudutgången från DVD/Blu-ray-spelare / kabelbox / STB satellitmottagare direkt till en förstärkare eller hemmabio.

Hörlurar 📄: Du kan ansluta hörlurarna till hörlursuttaget på setet. När hörlurar är anslutna kopplas ljudet från de inbyggda högtalarna bort.

Ljudfunktionen kan vara begränsad vid anslutning av hörlurar till TV:n.

- Volymen i hörlurarna och TV-volymen justeras på olika sätt.

Ansluta till en COMMON INTERFACE-plats

Installera CI-kortadaptern

Montera adaptern enligt nedan.

Om du vill ansluta CI CARD-adaptern ska du följa stegen nedan.

Våekommenderar att du kopplar in adaptern innan du installerar väggmonteringen, eller att du matar in "CI eller CI+ CARD."

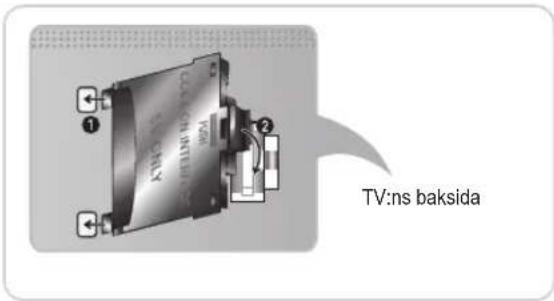

1. För in CI CARD-adaptern i de båda hålen på produkten ①.

Titta efter de två hålen på TV:ns baksida. A två hål finns vid COMMON INTERFACE-porten.

1. Anslut CI CARD-adaptern i COMMON INTERFACE-porten på produkten ②.

2. Mata in "CI eller CI+ CARD".

Vi rekommenderar att du matar in ditt Cl Card innan du monterar TV:n på väggen. Det kan vara svårt att få in det efter monteringen.

För in kortet efter att du har monterat CI-kortadaptern på TV:n. Det är svårt att montera modulen om du matar in kortet före installation.

Använda "CI- eller CI+ -kort"

För att kunna titta på betalkanaler måste "CI eller CI+ CARD" matas in.

• Om du inte matar in "CI eller CI+ CARD" kommer vissa kanaler att visa meddelandet "Förvrängd signal".
• Information som bland annat omfattar ett telefonnummer, "CI eller CI+ CARD"-, värd-ID och annan information som visas i ungefär 2-3 minuter. Om ett felmeddelande visas kontaktar du tjänsteleverantören.
• När konfigurationen av kanalinformationen slutförts visas meddelandet "Uppdateringen klar", vilket innebär att kanallistan uppdaterats.

OBS!

Du behöver ett "CI eller CI+ CARD" från en lokal kabeltjänstleverantör.

Ta ut "CI eller CI+ CARD" genom att försiktigt dra ut det för hand. Om du tappar "CI eller CI+ CARD" kan det skadas.

Sätt i "CI eller CI+ CARD" i pilens riktning på kortet.

Placeringen av platsen COMMON INTERFACE kan variera beroende på modell.

"CI eller CI+ CARD" stöds inte i alla länder och regioner, kontrollera med din auktoriserade återförsäljare.
Om du har några problem ska du kontakta ett serviceställe.

Mata in "CI eller CI+ CARD" som stöder de aktuella antenninställningarna. Skärmen blir förvriden eller syns inte.

Nätverksanslutning

Du kan ansluta din TV till nätverket via en trådlös router av standardtyp eller modem. Du kan använda ett trådlöst nätverk för att använda Samsungs trådlösa nätadapter som är inbyggd i TV:n.

Nätverksanslutning - Trådlös

Du kan ansluta din TV till nätverket via en trådlös router av standardtyp eller modem. Om du vill ansluta trådlöst måste du först koppla in en "Samsung Wireless LAN Adapter" (WIS09ABGN, WIS09ABGN2, WIS10ABGN - säljs separat) i någon av portarna USB 1 (HDD) eller USB 2 på TV:ns baksida. Se bilden nedan.

Samsungs trådlösa nätverksadapter stöder the IEEE 802,11a/b/g och n-kommunikationsprotokollen. Samsung rekommenderar användning av IEEE 802,11n. När du spelar video över en IEEE 802,11b/g-anslutning kanske inte videon visas i så bra kvalitet.

De flesta trådlösa nätverkssystem införlivar ett säkerhetssystem som kräver enheter med åtkomst till nätverket via en åtkomstpunkt eller trådlös router (vanligtvis en trådlös IP-delare) för att sända krypterad säkerhetsskod som kallas en trådlös nyckel.

Om läget för Pure High-genomströmning (Greenfield) 802,11n väljs och krypteringstypen är inställd på WEP, TKIP eller TKIP-AES (WPS2Mixed) för din trådlösa router så stöder inte Samsung-TV-apparater en anslutning i enlighet med nya Wi-Fi-certifieringsspecifikationer.

Nätverksanslutning - Kabel

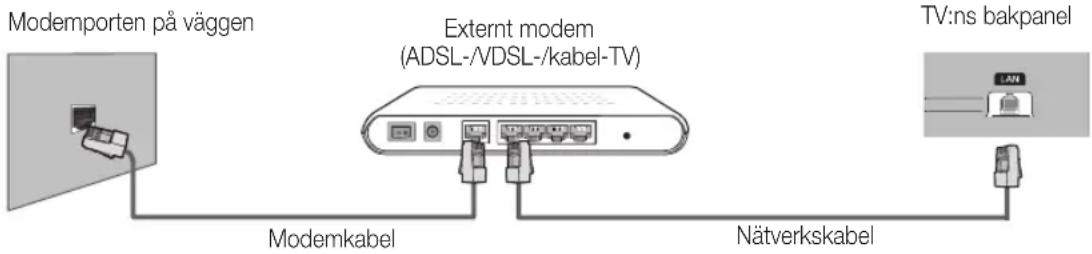

Det finns två sätt att ansluta TV:n till nätverket med kabel, beroende på nätverksinställningar. Dessa illustreras nedan:

Det stöds inte när nätverkshastigheten är lägre än 10 Mbps.

Visa e-Manualen

Du kan läsa introduktionen och anvisningarna om TV-funktionerna som fi nns lagrade på TV:n.

MENU → Support → e-Manual → ENTER

On du vill återgå till e-Manual, ska du trycka på knappen E-MANUAL på fjärrkontrollen.

Dökan inte använda funktionen Försök nu om menyn inte är aktiverad.

Skärmvisning

Använda hjälpen

Visa guiden och produktguiden för e-Manual genom att trycka på Hjälp.

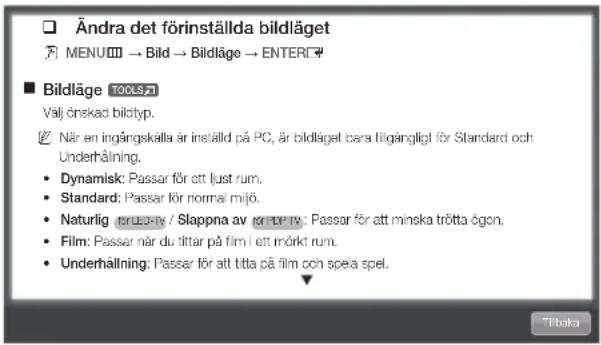

e-Manual-guiden visas enligt ovan.

Produktguiden visas enligt ovan.

Växla mellan e-Manual och överensstämmande meny(er).

Den här funktionen är inte aktiverad i vissa menyer.

Metod 1 Metod 2

1. När du visar e-Manual, ska du flytta markören för att välja Försök nu, när du vill köra överensstämmande menyer.

2. För att återgå till skärmen för e-Manual, trycker du på knappen E-MANUAL.

3. Tryck på knappen ENTER ↩ när du väljer innehållsområdet. Meddelandet "Är du säker?" visas. Välj Ja och tryck sedan på knappen ENTER ↩. Skärmspråksfönstret visas.

Visa innehållet

Innehållsområde: Du kan visa motsvarande innehåll, om du har valt en undermeny. För att gå till föregående eller nästa sida trycker du på knappen ◀ eller ▶.

Försök nu: Visar motsvarande meny(er).

Hem: Öppnar startskärmen för e-Manual.

Zoom: Förstorar en skärm.

Index: Visar indexskärmen.

Visa innehållet

När du visar vägledningen för e-Manual ska du trycka på knappen Zoom för att förstora skärmen. Du kan bläddra igenom den förstorade skärmen genom att använda knapparna ▲ eller ▼.

Tryck på knappen RETURN för att återgå till föregående steg.

Söka nyckelord genom att använda indexsidan

Den här funktionen kanske inte stöds beroende på språk.

1. Om du vill söka ett nyckelord ska du välja Index.
2. Tryck på knappen ◀ eller ► för att välja en teckenordning du vill ha och sedan trycker du på knappen ENTER ▼.
3. Tryck på knappen ▲ eller ▼ för att välja ett nyckelord du vill se och tryck sedan på knappen ENTER.
4. Du kan visa motsvarande instruktionsskärm för e-manualen.

Öm du vill stänga skärmen för Index ska du trycka på knappen RETURN.

Installera väggfästet

Installera väggfästessatsen

Objekt för väggmontering (säljs separat) gör det möjligt för dig att montera TV:n på väggen.

För detaljerad information om hur du utför en väggmontering, se de medföljande anvisningarna för väggmontering. Kontakta en tekniker för montering av väggfästet.

Samsung Electronics är inte ansvariga för skador på produkten eller personlig skada på dig själv eller andra om du väljer att montera TV:n själv.

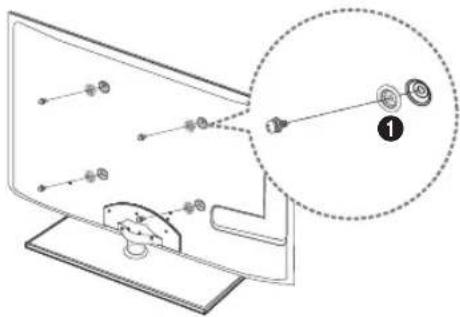

Förberedelse innan installation av väggstativ

Alternativ A. Installera SAMSUNG väggstativ

Alternativ B. Installera ett väggstativ från en annan tillverkare

För att installera ett väggstativ ska du använda hållarringen ①.

Specifikationer för väggmonteringssats (VESA)

Installera väggfästet på en fast vägg som är helt lodrät mot golvet. Vid montering i andra byggmaterial, kontakta närmaste återförsäljare. Om den har installerats i ett tak eller en vägg som lutar kan det resultera i allvarlig personskada.

OBS!

Standardmåtten för väggfästessatser visas i tabellen nedan.

Vid köp av vår väggmonteringssats, medföljer en detaljerad installationsmanual och alla nödvändiga delar för montering.

Använd inte skruvar som inte efterlever VESA-standard för skruvspecifikationer.

Använd inte skruvar som är längre än standardmåtten eller inte uppfyller VESA-standardskruvspecifikationer. Skruvar som är för långa kan orsaka skada mot TV:ns insida.

För väggmonteringar som inte efterlever VESA-standard för skruvspecifikationer kan skruvarnas längd variera beroende på specifikationerna.

Fäst inte skruvarna för hårt, då det kan skada produkten eller göra att den ramlar ned och leda till personskada. Samsung ansvarar inte för den här typen av olyckor.

Samsung ansvarar inte för produkt- eller personskada som uppstår till följd av att en väggmontering används som inte är VESA-certifierad eller om kunden underlåter att följa produktinstallationsbeskrivningarna.

Vår modell på 55" uppfyller inte VESA-specifikationerna. Därför skall du använda vår väggmonteringssats som är speciellt avpassad för den här modellen.

Montera inte TV:n i mer än 15 graders lutning.

Produktfamilj tum VESA-spec. (A * B) Standardskruv Kvantitet
LED-TV	19~22 75	X 75	M4	4
	23~27 200	X 100
	32~40 200	X 200	M846~55 400 X 400
	60~65 600	X 400

Installera inte väggmonteringssatsen när TV:n är påslagen. Det kan leda till personskada på grund av elektriska stötar.

Läs listan

först om du har några frågor om TV:n. Om inget av de här felsökningstipsen stämmer ska du besöka webbsidan "www.samsung.com" och klicka på Support eller kontakta kundsupport på listan på sista sidan.

Problem Lösningar och förklaringar

Det går inte att slå på TV:n.	Se till att strömsladden sitter i ordentligt i vägguttaget och TV:n.Kontrollera att det finns ström i vägguttaget.Prova att trycka på POWER-knappen på TV:n för att se till problemet inte ligger i fjärrkontrollen. Om TV:n slås på ska du se avsnittet "Fjärrkontrollen fungerar inte" nedan.
Det finns ingen bild/video.	Kontrollera kabelanslutningarna (ta ur och koppla in alla kablar på TV:n och de externa enheterna).Ställ in din externa enhets (kabel-/digital-tv-box, DVD, Blu-ray etc) videooutgång för att matcha anslutningarna till TV-ingången. Om exempelvis en utgång för en extern enhet är HDMI, ska den anslutas till en HDMI-ingång på TV:n.Se till att de anslutna enheterna är påslagna.Se till att välja TV:ns rätta källa genom att trycka på knappen SOURCE på TV:ns fjärrkontroll.Starta om den anslutna enheten genom att återansluta enhetens strömkabel.
Fjärrkontrollen fungerar inte.	Byt fjärrkontrollens batterier och sätt polerna (+/-) åt rätt håll.Rengör sensors sändningslönster på fjärrkontrollen.Prova att rikta fjärrkontrollen direkt mot TV på 5~6 fots avstånd.
Kabelboxens fjärrkontroll slår inte på eller av TV:n, eller justerar inte volymen.	Programmera kabel-tv-boxens fjärrkontroll så att den även fungerar till TV:n. Mer information om SAMSUNG TV-kod finns i bruksanvisningen till kabel-tv-boxen.

LCD-panelen har en panel som består av underpixlar som kräver sofistikerad teknik för produktionen. Det kan dock finnas några få mörka eller ljusa pixlar på skärmen. Dessa pixlar har ingen inverkan på produktens prestanda.

Du kan hålla TV:n på optimal nivå genom att uppgradera senaste firmware på webbplatsen (samsung.com → Support → Downloads) via USB.

Licens

Lista över funktioner

Perfekt digitalt gränssnitt och nätverksfunktion: Med en inbyggd HD-enhet, går det att titta på avgiftsfria HD-sändningar utan en kabelbox /STB (digital-tv-box) eller satellitmottagare.

3D

Den här spännande nya funktionen gör det möjligt för dig att titta på 3D-innehåll.

SMART HUB

Gatewayen till allt innehåll integrerat på en plats

• Den här funktionen är helt integrerad i guiden för enklare och mer varierande underhållningsval.
• Styr din underhållning med enkelt och användarvänligt gränssnitt.
• Åtkomst till olika program som läggs till varje dag.
• Anpassa TV:n, lägg till programgrupper och sortera efter önskemål.

AllShare™

AllShare™ ansluter din TV och kompatibla mobiltelefoner från Samsung/enheter via ett nätverk.

Anynet+(HDMI-CEC)

Med Anynet+ kan du styra alla anslutna enheter från Samsung som stöder Anynet+ med din TV-fjärrkontroll från Samsung.

Förvaring och skötsel

Öm du har satt fast dekaler på TV-skärmen kan det bli kvar rester efter att du tar bort dem. Rengör TV:n från dessa.

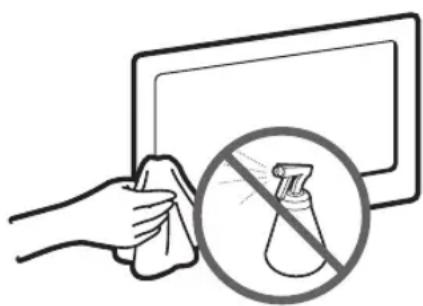

Spruta inte vatten eller rengöringsmedel rakt på produkten. All vätska som tränger in i produkten kan orsaka fel, brand och elektrisk kortslutning.

Rengör produkten med en mjuk trasa som har doppats i lite vatten.

Montera TV:n mot väggen

Varning!: Om du drar i, trycker på eller klättrar på TV:n kan det göra att den faller ned. Se till att barn inte hänger på eller ruckar på TV:n; om de gör det kan det göra att TV:n välter och detta kan leda till allvarlig skada eller till och med dödsfall. Följ alla säkerhetsanvisningar som medföljer i säkerhetsflyern. För ökad stabilitet ska du installera antifallenheten, enligt följande.

Så här gör du för att undvika att TV:n faller ned

1. Skruva i skruvarna ordentligt i klämmorna och dra åt dem mot väggen. Se till att skruvarna har skruvats fast ordentligt i väggen.

Det kan krävas ytterligare material, såsom förankringar, beroende på typ av vägg.
Eftersom nödvändiga klämmor, skruvar och band inte medföljer måste dessa köpas separat.

1. Ta bort skruvarna från TV:ns baksida i mitten, skruva fast dem i klämmorna och dra sedan åt skruvarna i TV:n igen.

Skruvar kanske inte medföljer produkten. I så fall ska du köpa skruvar med följande specifikationer.
Specifikationer för skruvar

För en 19 \~ 27 tums: M4

För en 32 \~ 65 tums: M8

1. Anslut klämmorna ordentligt mot TV:n och dra sedan åt med ett starkt band och knyt bandet ordentligt.

OBS!

Installera TV:n ordentligt mot väggen så att den inte faller ned baklänges.

Det är säkert att ansluta bandet så att klämmorna som sitter fast i väggen är i samma nivå eller lägre än klämmorna som sitter fast i TV:n.

Knyt upp bandet innan du flyttar på TV:n.

1. Se till att alla anslutningar sitter fast ordentligt. Kontrollera anslutningarna så att det inte finns risk att de släpper eller sitter för löst. Om du har några frågor angående säkerheten för dina anslutningar ska du kontakta en professionell fackman.

Specifikationer

Upplösning 1920 x 1080
MiljöfaktorerTemperatur vid driftLuftfuktighet vid driftTemperatur vid förvaringLuftfuktighet vid förvaring	10 °C till 40 °C (50°F till 104°F)10% till 80%, icke kondenserande-20 °C till 45 °C (-4°F till 113°F)5 % till 95 %, icke kondenserande
TV-system Analogt: B/G, D/K, L, I (beroende på val av land)Digital: DVB-T/DVB-C/DVB-S2
Färg-/videosystem Analogt: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Ljudsystem BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC
HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iLjud: 2Ch linjär PCM 32/44.1/48kHz, 16/20/24 bitar.
Vridbart stativ (vänster/höger) -20° ~ 20°
Modellnamn UE32D6205 / UE32D6305 /UE32D6325	UE37D6205 / UE37D6305 /UE37D6325	UE40D6205 / UE40D6305 /UE40D6325
Skärmstorlek 32 tum 37 tum 40 tum
Ljud(Utgång) 10 W X 2
Mätt (BxDxH)StommeMed stativ	745,8 X 29,9 X 443,4 mm745,8 X 240,0 X 503,8 mm	867,7 X 29,9 X 512,3 mm867,7 X 255,0 X 571,6 mm	933,0 X 29,9 X 548,8 mm933,0 X 255,0 X 608,2 mm
ViktUtan stativMed stativ	7,1 kg8,8 kg	9,1 kg11,7 kg	10,0 kg12,5 kg
Modellnamn UE46D6205 / UE46D6305 / UE46D6325 UE55D6205 / UE55D6305 / UE55D6325
Skärmstorlek 46 tum	55 tum
Ljud(Utgång)	10 W X 2	15 W X 2
Mätt (BxDxH)StommeMed stativ	1068,4 X 29,9 X 625,2 mm1068,4 X 275,0 X 683,6 mm	1258,8 X 29,9 X 731,7 mm1258,8 X 275,0 X 791,4 mm
ViktUtan stativMed stativ	12,7 kg16,9 kg	17,3 kg22,0 kg

Design och specifikationer kan ändras utan föregående meddelande.
Effektspecifikationer och effektförbrukningen finns på etiketten som sitter på produkten.
Härmed intygar Samsung att denna LED TV står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.

Plug & Play-funktionen (förste opsætning)

Plug & Play (förste oppsett)
