Produkttyp	Kylskåp med frysfack
Märke	AMANA
Modell	XRBS017BB
Mått (B x H x D)	76 cm x 168 cm x 76 cm
Nettovikt	70 kg
Total kapacitet	481 L (17 ft³)
Strömförsörjning	115 V, 60 Hz
Årlig energiförbrukning	400 kWh (uppskattning)
Ljudnivå	40 dB (uppskattning)
Klimatklass	SN-T (tempererad till tropisk)
Avfrostningstyp	Automatisk (kylskåp), manuell (frys)
Köldmedium	R-600a (isobutan)
Fryskapacitet	80 L (uppskattning)
Antal hyllor	3 glashyllor
Dörrfack	2 dörrfack
Grönsakslåda	1 genomskinlig låda
Belysning	LED invändigt
Termostat	Mekanisk justerbar
Dörrens reversibilitet	Ja
Justeringsfötter	2 justerbara framfötter
Underhåll	Rengör kondensorn årligen; avfrosta frysen vid behov
Säkerhet	Öppen dörr-larm (uppskattning)
Reservdelar	Tillgängliga på Amana webbplats och kundtjänst
Garanti	1 år delar och arbete (uppskattning)
Ursprungsland	USA

Vanliga frågor - XRBS017BB AMANA

Hur ställer jag in temperaturen i kylskåpet?

Använd termostaten inuti kylskåpet. Vrid den till en högre position för att kyla mer. Vänta 24 timmar för att temperaturen ska stabilisera sig.

Varför finns det kondens inuti?

Kondens beror ofta på en dåligt stängd dörr eller hög luftfuktighet. Kontrollera dörrtätningarna och undvik att öppna dörren för ofta. Du kan också ställa in temperaturen lite lägre.

Hur rengör jag kondensorslingorna?

Koppla ur apparaten. Lokalisera slingorna bakom eller under kylskåpet. Använd en dammsugare med mjuk borste för att ta bort damm. Rengör slingorna var 6-12:e månad.

Vad gör jag om dörren inte stängs ordentligt?

Kontrollera att maten inte blockerar dörren. Justera de justerbara framfötterna för att luta kylskåpet något bakåt. Om tätningen är sliten, byt ut den.

Hur byter jag den invändiga lampan?

Koppla ur apparaten. Ta bort lampdiffusorn (ofta klämd). Skruva loss den trasiga lampan och ersätt med en lampa av samma typ (vanligtvis 15 W eller LED). Sätt tillbaka diffusorn.

Frysen blir mycket frostig, vad gör jag?

Kontrollera att frysluckan stängs ordentligt. Frost är normalt, men överdriven frost indikerar ett tätnings- eller fuktproblem. Avfrosta facket manuellt vid behov. Skrapa inte isen med ett vasst föremål.

Kan jag installera kylskåpet i ett ouppvärmt garage?

Rekommenderas inte om temperaturen sjunker under 10°C (50°F) eftersom kylskåpet kanske inte fungerar korrekt. Klimatklass SN-T tillåter drift från 10°C till 43°C. Om garaget är mycket kallt kan kompressorn inte starta.

Hur byter jag dörrens öppningsriktning?

Se bruksanvisningen för exakta steg. Vanligtvis måste du ta bort gångjärn, skruvar och fästen och sedan återinstallera dem på motsatt sida. Behåll alla delar och följ medföljande schema.

Var hittar jag reservdelar?

Du kan beställa delar direkt på Amana webbplats eller kontakta kundtjänst. Använd modellnummer XRBS017BB för att identifiera kompatibla delar.

Hur kontrollerar jag dörrtätningarnas täthet?

Stäng dörren på ett papper. Om du lätt kan dra ut papperet är tätningen inte tillräckligt tät. Rengör tätningen med tvålvatten och kontrollera om den är sprucken. Byt ut den vid behov.

BRUKSANVISNING XRBS017BB AMANA

Svenskt avsnitt....56

Läs manualen noggrant. Den innehåller information om korrekt underhåll av kylskåpet.

Service under garanti skall utföras av auktoriserad reparatör. Tillverkaren rekommenderar även att man kontaktar en auktoriserad reparatör vid behov av service efter att garantin upphört. Distributören kan anvisa auktoriserad reparatör.

Ange nedanstående när du kontaktar reparatören. Produktinformationen finns på namnplåten som sitter på väggen i kylfacket.

Modellnummer: ____

P-nummer: ____

Serienummer: ____

Inköpsdatum:

Inköpsställets namn: ____

Inköpsställets adress: ____

Inköpsställets telefonnummer: ____

VAR FÅR NAB RESERVDEKAR ICG SERVICE?

Problem? Bespara dig besväret att i onödan ringa efter reparatör – kolla avsnittet "Innan du ringer reparatören" i manualen.

Ditt nya kylskåp har konstruerats och tillverkats för att motsvara höga kvalitetskrav och fungera effektivt och pålitligt. Liksom all mekanisk utrustning kan det emellertid kräva justering, reservdelar eller service då och då. Kontakta inköpsstället om problem skulle uppstå vid något tillfälle.

Ange i så fall följande uppgifter:

• Modell
  • Tillverkningsnummer
• Serienummer och alla data som anges på modellens namnplåt
• Kort beskrivning på problemet

Utrymmet i vänsterspalten är avsett för notering av viktig information.

SPARA ANVISNINGARNA FÖR FRAMTIDA BEHOV!

Förvara manualen tillsammans med inköpskvittot på ett säkert ställe i händelse av reklamation under garanti.

VAD BETYDER DET OM INREDNINGEN AVVIKER FRÅN MANUALLEN?

Handboken avser att ge information om alla inredningsalternativ som erbjuds inom produktsortimentet. Kontakta inköpsstället om du är intresserad av att köpa extra tillbehör som finns till ditt kylskåp.

INNEHÅLL

Inledning....56

Innehåll....56

Viktig säkerhetsinformation....57

Temperaturinställning....60

Kylens inredning ets inredning ....61-62

Frysfack ets inredning....63

Underhåll och rengöring 64-65

Normala ljud vid drift....66

Innan du ringer reparatören....67-68

VIKTIG SÄKERHETSINFORMATION

VAR UPPMÄRKSAM PÅ SÄKERHETSSYMBOLER, ORD, SKYLTAR

! FARA

FARA – Fara med ALLVARLIG RISK för svår personskada eller dödsfall.

WARNING

VARNING – Farligt eller osäkert förfarande som KAN leda till svår personskada eller dödsfall.

FÖRSIKTIGHET

FÖRSIKTIGHET – Farligt eller osäkert förfarande som KAN leda till mindre skada på person, produkt eller egendom.

VAD DU BÖR VETA OM SÄKERHETSANVISNINGARNA

De varningar och viktiga säkerhetsanvisningar som anges i manualen avser inte att täcka alla tillständ och situationer som eventuellt kan uppstå. Sunt förnuft, försiktighet och omsorg krävs i samband med installation, underhåll och drift av kylskåpet.

Kontakta alltid inköpsstället, distributören, reparatören eller tillverkaren i händelse av problem eller tillständ som du inte förstår dig på.

! FARA

Minska risken för skada eller dödsfall genom att iaktta normala försiktighetsregler, inklusive följande:

Skrota ditt kylskåp på rätt sätt!

VIKTIGT: Det finns alltid risk att barn kan bli instängda och kvävas. Ett skrotat eller bortkastat kylskåp är därför farligt – även om det bara står ute "några dagar". När du ska göra dig av med ett gammalt kylskåp, följ anvisningarna nedan och minska risken för olyckor.

Innan du skrotar ditt gamla kyl- eller frysskåp:

Tag av dörrarna.
Låt hyllorna sitta kvar så att barn får svårare att krypa in.

INSTALLERING AV K Y L S KÅPET

Följande anvisningar har till uppgift att underlätta installeringen av ditt kylskåp. Tillverkaren ansvarar ej för felaktig installation.

FÖLJ MOMENTEN NEDAN...

Kylskåpet skall anslutas av kvalificerad tekniker i enlighet med följande installationsanvisningar. Mät dörröppningen och kylskåpets djup och bredd. Avlägsna om nödvändigt handtag och dörrar. Teknikern ska även:

1. Laktta lokala bestämmelser rörande vatten- och elinstallationer.
2. Ansluta vattenledningen innan strömmen ansluts.

Service eller byte av nätsladd skall utföras av kvalificerad reparatör.

1. Anslut till jordat uttag med separat 220-240 V, 50 Hz, 10 A ledning.
2. Skydda mjuka golv med kartong eller matta.

3. Lämna 5 mm fritt utrymme bredvid kylskåpet samt – för modeller som är djupare än 60 cm – 12,7 mm fritt utrymme ovanför och bakom kylskåpet.

4. Modeller som är 60 cm djupa. Trimma hörnen på diskbänk med 25 mm överhäng i 45° vinkel.

DEMONTERING AV TRÄSOCKELN

⚠ FÖRSIKTIGHET

För att undvika skada på person och egendom bör träsockeln demonteras av två personer.

1. Tejpa fast dörrarna så att de inte plötsligt öppnar sig.
2. Skjut in en lyftvagn under kylskåpets sida.
3. Skydda kylskåpet med filt eller underlägg. Lägg en gördel kring kylskåpet. Placera ytterkartongens mellanlägg av skumplast under gördeln. Dra åt gördeln ordentligt.
4. Sänk lyftvagnen till golvnivån med handtagen nertil på vagnen.
5. Avlägsna de två övre bultarna från lastpallen.
6. Res upp kylskåpet och lyftvagnen till stående läge. Tag av gördeln.
7. Skjut in lyftvagnen under kylskåpets motsatta sida.
8. Upprepa moment 3-5.
9. Tag av träsockeln.
10. Res upp kylskåpet och lyftvagnen till stående läge och avlägsna lyftvagnen.

VIKTIGT: Låt inte kylskåpet ligga på sidan längre än som behövs för att avlägsna bultarna.

MONTERING AV FRONTMONTERAD HANDTAG TIL KYLEN

Handtag som ska monteras för första gången kan finnas inne i kylen. Handtagets lister finns i dokumentationspaketet.

Avlägsna 14 " (6,4 mm) sexkantskruvarna från dörrens framsida med en sexkantnyckel.

- Om dörrupphängningen ska växlas, avlägsna dörrpluggarna från dörrens motsatta sida och sätt in dem i skruvhålen.

Rikta in handtagets hål med skruvhålen på dörrens framsida och fäst med de 2 skruvarna som avlägsnats från framsidan.

➢ Ta ut handtagets lister ur dokumentationspaketet och montera dem på handtagets övre resp. nedre del.

- Fäst handtagets övre list med den avtagna skruv som är kvar.

- Snäpp fast den undre listen över handtagets nedre del.

MONTERING AV FRYSFACKETS HANDTAG

Handtag som ska monteras för första gången kan finnas i dokumentationspaketet inne i kylskåpet.

Avlägsna krysskruvarna från övre kanten på frysfackets dörr på sidan motsatt gångjärnet.
- Spara skruvarna för senare montering.
- Om dörrupphängningen ska växlas, avlägsna dörrpluggarna från dörrens motsatta sida och sätt in dem i skruvhålen.

Rikta in handtagets hål med dörrkantens skruvhål och fäst med skruvarna som avlägsnats.

INSTALLERING AV KYLSKÅPET, FORTS.

AVTAGNINGOCH MONTERING ÄNDÖRRAR OCH GÅNGJÄRN

- Avtagning och montering bör utföras av kvalificerad tekniker.

AVTAGNING AV KYLENS FRONTMONTERADE HANDTAG

Tag av handtagets övre list genom att avlägsna handtagets skruv.
- Spara listen och skruven för senare montering.
Bänd loss den nedre listen från handtaget med en flat skruvmejsel inlindad i maskeringsband.
- Spara listen för senare montering.
Avlägsna handtagets två resterande skruvar och tag av handtaget.
- Spara skruvarna för senare montering.

OBS: Sidomonterade handtag till kylen kan beställas som kit till vissa modeller. Kontakta inköpsstället för upplysningar.

AVTAGNING AV FRYSFACKETS HANDTAG

Handtaget kan behöva demonteras om kylskåpet ska transporteras i trånga utrymmen eller om dörrupphängningen ska växlas.

Tag av handtagets skruvar med en krysskruvmejsel.
- Spara skruvarna för senare montering.

NIVÅJUSTERING AV KYLSKÅPET

⚠ FÖRSIKTIGHET

För att undvika skada på väggar och golv bör mjuka plastgolv och annan golvbeläggning skyddas med kartong, matta eller annat lämpligt material.
För att undvika att justeringsskruven skadas eller bryts av bör nivåjusteringen endast utföras för hand.

JUSTERA INTE ner kylskåpet så lågt att kylskåpets sockel – som bär upp kondensatorn – vilar mot golvet eftersom komponenter på kylskåpets undersida kan skadas.

VERKTYG SOM BEHÖVS:

• 3/8" (9,5 mm) inexny
• Vattenpas

1. Avlägsna ventilationsgallret och de nedre gångjärnsskydden.

1. Vrid de båda främre justerskruvanra (A) medurs för att höja och moturs för att sänka kylskåpet.
2. Vrid de båda bakre justerskruvanra (B) medurs för att höja och moturs för att sänka kylskåpet.

1. Kontrollera med vattenpass att kylskåpet lutar bakåt 6° så att dörrarna stängs korrekt.

Sätt tillbaka ventilationsgallret när kylskåpet är inriktat och står stabilt.

ENDAST FÖR UTDRAGSLÅDA:

1. Vrid båda stabiliseringsbenen medurs till de står stadigt mot golvet. Vrid trissans justerskruv 2 à 3 varv moturs tills kylskåpet hela vikt vilar på stabiliseringsbenen.

Trissans justerskruv

1. Sätt tillbaka ventilationsgallret och hållarskydd(en). Se markeringarna på ventilationsgallrets insida för korrekt placering.

- Snäpp först in underdelen i läge. Tryck gallrets övre kant nedåt tills ovandelen snäpper fast.

VAD GÖR JAG OM KYLSKÅPET STÅR OSTÄDIGT?

Vrid en av de bakre justerskruvarna medurs så att det ostadiga hönet höjs.
Sätt tillbaka ventilationsgallret.

TEMPERATURINSTÄLLNING

Kylskåpet är avsett för drift vid rumstemperatur mellan 13° och 43°C.

GRUNDINSTÄLLNING

Lokalisera kylskåpets termostat överst i kylen och frysfackets termostat överst i frysfacket. Ställ in båda på 4.

VIKTIGT: Ingetdera facket kyls om frysfackets termostat står på OFF (AV).

Det tar 24 timmar för temperaturen att stabiliseras.

TEMPERATURJUSTERING

- Kontrollera att frysfackets temperatur är mellan -17^ och -16^ .

• V rid upp termostaten ett steg om temperaturen är för hög.
- V rid ned termostaten ett steg om temperaturen är för låg. Det tar 5 à 8 timmar för justeringen att få effekt.

- Kontrollera att kylens temperatur är mellan 3° och 4°C.

• V rid upp termostaten ett steg om temperaturen är för hög.
- V rid ned termostaten ett steg om temperaturen är för låg. Det tar 5 à 8 timmar för justeringen att ta effekt.

• 2 termometrar som mäter mellan -21° och 10°C.
• 2 dricksglas

FRYSFACKET

Placera termometern i ett glas matolja mitt i frysfacet och fortsätt med temperatur-justeringen.

VIKTIGT: Börja alltid temperatur-justeringen med frysfacket.

KYLSKÅPET

Placera termometern i ett glas vatten mitt i kylskåpet och fortsätt med temperaturjusteringen.

KYLENS INREDNING

HYLLOR

⚠ FÖRSIKTIGHET

Undvik skada på person och egenom genom att:

Se till att hyllan sitter säkert innan du ställer någonting på den.

Hantera hyllor av härdat glas varsamt. Hyllorna kan gå sönder utan förvarning om de har hack, rispor eller utsätts för plötsliga temperaturvariationer.

HELBREDDSHYLLOR

Avtagning av hylla:

Haka av hyllan från den bakre stegen och dra ut den.

Montering av hylla:

Haka på hållarna i den bakre stegen och sänk ner hyllan på plats.

SPILLSAVER™

Spillsaver™ fasta hyllor samlar upp vanligt spill och underlättar rengöringen.

Avtagning av hylla:

Lyft uppåt och utåt.

Montering av hylla:

Gör ovanstående i omvänd ordning.

SPILLSAVER™ EASY GLIDE™ (VISSA MODELLER)

Spillsaver™ Easy Glide™ hyllor gör rengöringen enkel och

bekväm genom en utdragbar konstruktion som gör det lätt att

komma åt saker längs bak i kylskåpet. Vid rengöring drar man helt enkelt ut hyllan hela vägen och lyfter ut den ur ramen.

Avtagning av hylla och ram:

Lyft uppåt och utåt.

Montering av hylla och ram:

Gör ovanstående i omvänd ordning.

BAKRE HYLLSTÖD (VISSA MODELLER)

Bakre hyllstöd hindrar saker från att ramla av hyllans bakkant.

- Dra hyllstödet rakt uppåt från hyllans bakkant.

Montering av hyllstöd:

Sätt in hyllstödets pinnar i hålen i hyllans ram.

DÖRRFACK

MEJERICENTRUM

Mejericentret erbjuder praktisk förvaring för matvaror som smör, yoghurt, ost osv.

Facket är löstagbart och placerat i dörren. Det kan flyttas efter behov till flera olika lägen.

Avtagning:

Öppna mejeridörren, dra uppåt och luta utåt.

Montering:

Gör ovanstående i omvänd ordning.

DÖRRKORGAR

Dörrkorgarna är löstagbara och kan anpassas efter behov.

Avtagning av korg:

Skjut korgen uppåt och dra rakt utåt.

Montering av korg:

Gör ovanstående i omvänd ordning.

DÖRRHÅLLARE

Dörrhållarna är löstagbara för enkel rengöring.

Avtagning:

Skjut hållaren uppåt och dra rakt utåt.

Montering:

Gör ovanstående i omvänd ordning.

Vin- och burkhyllan kan placeras längst ner i flertalet lädkombinationer.

Ölburkar kan läggas på tvären. Alternativt kan en flaska läggas i mitturtaget. Även burkar kan förvaras – se bilden.

LÅDOR

GRÖNSAKSLÅDA MED REGLERBAR FUKTIGHET

Grönsakslådan håller frukt och grönsaker fräscha längre genom att erbjuda en miljö där fuktigheten kan regleras.

Humidistaten reglerar fuktigheten i grönsakslådan. Ställ in på låg fuktighet för frukt och grönsaker med skal. Ställ in på hög fuktighet för bladgrönt.

LÅG

• äpplen • druvor
• blomkål - apelsiner
  • majskolvar • zucchini
  • gurkor

HÖG

• sparris • färska kryddörter
• broccoli • färska groddar
• grönkål • sallad
- selleri • spenat

Vid förvaring i fuktighetsreglerad grönsakslåda:

TVÄTTA INTE sådant som ska förvaras i grönsakslådan. Extra fuktighet i grönsakslådan gör att varorna förstörs snabbare.
LÄGG INTE hushållspapper i grönsakslådan. Papperet håller kvar fuktighet.
Följ regleringsanvisningarna noga. Matvarorna kan skadas om inställningen är fel.

Delikatess/grönsakslåda och Färskvarupentry

Systemet med delikatess/grönsakslåda och färskvarupentry erbjuder lådor med temperaturreglering som håller lådan upp till 3°C kallare än kylskåpet. Lådan kan användas till förvaring av färdiglagad mat eller extra grönsaker.

Termostat

Delikatess- och färskvarupentryts termostat reglerar lufttemperaturen i lådorna. Ställ in termostaten på kallt för normal kylskåpstemperatur för frukt och grönsaker med skal. Använd den kallaste inställningen för charkuterivaror och annan färdiglagad mat.

OBS: Kalluftsflödet till delikatess/grönsakslådan eller färskvarupentryt kan sänka kylskåpstemperaturen. Kylskåpets termostat kan behöva justeras.

MELLANMÅLSLÅDA

Lådan kan användas till förvaring av matvaror eller extra grönsaker. Regleranordning finns på vissa modeller. För driftanvisningar se tillämpliga inställningar som anges ovan i manualen.

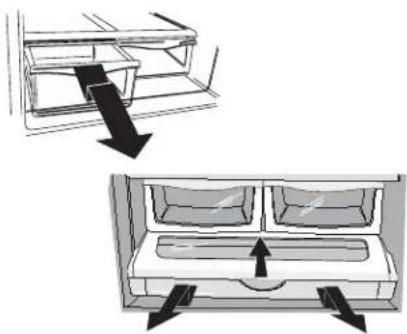

➢ Dra ut lådan så längt det går. Luta lådans front uppåt och dra rakt ut.

Montering av lådan:

Sätt in lådan i ramens spår och skjut in den på plats.

Avtagning och installering av glas och ram:

▶ Taut lådan enligt anvisningen ovan.
För in handen under ramen och tryck upp glaset underifrån. Lyft ut glaset.

Lyft av ramen från kylskåpets spår.

Montering:

Gör ovanstående i omvänd ordning.

Om kylskåpets dörr inte går att öppna tillräckligt för att ta ut lådorna:

➢ Ta ut lädan som sitter längst bort från kylskåpets upphängningssida.
- Avlägsna glaset enligt anvisningen ovan.

Lyft ut skiljeväggen ur ramen. Skjut över den kvarvarande lådan från skåpets upphängningssida och ta ut den.

OBS: Isautomaten levereras som kit. Kontakta inköpsstället för ytterligare upplysningar.

HYLLOR

FRYSBRICKA (VISSA MODELLER)

Skjut på hyllans L-formade skåra över väggens bakre skruv. Tryck brickan bakåt tills skruven stoppar den L-formade skåran (1). Skjut på brickans framdel över väggens främre skruv (2).

Gör ovanstående i omvänd ordning.

➢ Dra ut hyllan så längt det går. Luta hyllans framkant uppåt och dra rakt ut.

Sätt in hyllan i kylskåpets spår och tryck in den mot fackets bakre kant.

➢ Dra ut hyllan så längt det går. Luta hyllans framkant uppåt och dra rakt ut.

Sätt in hyllan i kylskåpets spår och tryck in den mot fackets bakre kant.

TRÅDKORG

➢ Dra ut korgen så långt det går. Luta korgens framkant uppåt och dra rakt ut.

Montering av korgen:

Sätt in korgen i kylskåpets spår och tryck in den på plats.

DÖRRFACK

FAST DÖRRHYLLA

Den fasta dörrhyllan erbjuder praktisk förvaring av djupfryst mat i frysfackets dörr.

Lyft av hyllan ur dörrens urtag och dra ut den.

Rikta in hyllans ändar med dörrens urtag och skjut nedåt.

UTFÄLLBAR BEHÅLLARE (VISSA MODELLER)

Genom att behållaren i frysfackets dörr kan lutas utåt är det lättare att komma åt innehållet.

Avtagning av behållaren:

Lyft av behållaren ur dörrens urtag och dra ut den.

Montering av behållaren:

Rikta in behållarens ändar med dörrens urtag och skjut nedåt.

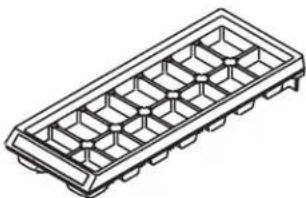

På isbrickan kan iskuber beredas och tas ut manuellt.

För att lossa iskuberna håller man brickan upp och ner över en ishink och vrider båda ändarna tills iskuberna lossnar.

För att undvika elchock som kan orsaka allvarlig personskada eller dödsfall bör kylskåpet göras strömlöst före rengöring. Koppla på strömmen igen efter rengöringen.

FÖRSIKTIGHET

För att undvika skada på person eller egendom bör följande iakttas:

Läs och följ alltid tillverkarens anvisningar beträffande rengöringsmedel.
LÄGG INTE korgar, hyllor eller tillbehör i diskmaskin. De kan spricka eller bli skeva.

DETALJ GÖR SÄ HÄR	ANVÄND INTE
Strukturerade dörrar och ytterväggarSkåpets insida	> Sträva eller hårda rengöringsmedel> Ammoniak> Blekmedel> Koncentrerade rengörings- eller lösningsmedel> Skurborste av metall eller strukturerad plast	> Lös upp 4 matskedar bakpulver i 1 liter varm tvållösning.> Skölj ytorna med rent varmt vatten och torka omedelbart så att det inte bildas vattenfläckar.
Dörrar och ytterväggar av rostfritt stålVIKTIGT: Kylskåpets garanti gäller inte skada på stålytan genom felaktig användning av rengöringsmedel eller ej rekommenderade produkter.	> Sträva eller hårda rengöringsmedel> Ammoniak> Blekmedel> Koncentrerade rengörings- eller lösningsmedel> Skurborste av metall eller strukturerad plast> Medel som innehåller ättika> Medel som innehåller citronsyra	> Använd varm tvållösning och en mjuk, ren trasa eller svamp.> Skölj ytorna med rent varmt vatten och torka omedelbart så att det inte bildas vattenfläckar.
Dörrlister	> Sträva eller hårda rengöringsmedel> Skurborste av metall eller strukturerad plast
KylslinganTag av ventilationsgallret för åtkomst		> Använd dammsugarslang med munstycke.
KylfläktensventilationsgallerSee kylskåpets baksida		> Använd dammsugarslang med borste.
TillbehörHyllor, korgar, lädor osv	> Diskmaskin	> Följ manualens anvisningar för avtagning och montering.> Låt komponenterna anpassa sig till rumstemperaturen.> Gör en lösning med milt rengöringsmedel och rengör med mjuk ren trasa eller svamp.> Använd plastborste för att komma in i springorna.> Skölj ytorna med rent varmt vatten.> Torka omedelbart glas och genomskinliga delar så att det inte bildas vattenfläckar.

ROSTFRITT STÅL

Rengöringsmedel kan beställas från tillverkaren (detalj nr 31960801).

Kontakta inköpsstället för en lista på andra rekommenderade rengöringsmedel.

UNDERHÅLL OCH RENGÖRING, FORTS.

VID DÅLIG LUKT I KYLSKÅPET

▶ Töm kylskåpet på mat.
➢ Gör kylskåpet strömlöst.
➢ Rengör följande delar enligt anvisningarna i avsnittet "Underhåll och rengöring".
– Kylskåpets inre väggar, golv och tak.
– Lådor, hyllor och lister enligt anvisningarna i detta avsnitt.

Var särskilt noga med att göra rent i alla springor enligt följande:

– Gör en lösning med milt rengöringsmedel och pensla in lösningen i alla springor med en plastborste.

- Låt stå i 5 minuter.

- Skölj ytorna med varmt vatten. Torka ytorna med en mjuk, ren trasa.

- Tvätta av och torka alla flaskor, behållare och burkar. Kasta bort allt som är skämt eller utgånget.

Slå in eller förvara luktalstrande matvaror i hermetiska behållare så att den dåliga lukten inte återkommer.

Koppla på strömmen och sätt tillbaka maten i kylskåpet.

- Kontrollera efter 24 timmar att lukten eliminerats.

Om lukten finns kvar:

Tag ut lådorna och ställ dem på kylskåpets översta hylla.
Fyll kyl- och frysfacken – inklusive dörrarna – med hopskrynklat svartvitt tidningspapper.
- Placera några kolbriketter på hopskrynklat tidningspapper i både kylen och frysfacet.
Stäng dörrarna och låt stå 24-48 timmar.

ENERGISPARTIPS

Kylskåpet är konstruerat som ett av de mest energisnåla i marknaden. Så här kan man minska energiförbrukningen:

Använd kylskåpet vid normal rumstemperatur mellan 16° och 43°C. Ställ det inte i närheten av värmekällor eller i direkt solljus.
Ställ inte in kyl-, frys- eller Chiller Fresh™ termostaterna lägre än nödvändigt.
➢ Håll frysfacket fyllt.
Håll dörrlisterna rena och mjuka. Byt ut slitna lister.
Håll kylslingan ren.

AVTAGNING OCH BYTE AV GLÖDLAMPOR

WARNING

För att undvika elchock som kan orsaka allvarlig personskada eller dödsfall bör kylskåpet göras strömlöst före byte av glödlampa. Koppla på strömmen igen när den nya lampan är insatt.

⚠ FÖRSIKTIGHET

För att undvika skada på person eller egendom bör man:

➢ Låta lampan svalna.

Använda handskar vid byte av glödlampa.

KYLEN

Avlägsna lampskärmens skruv och spara den för senare montering.
➢ Lossa skärmen från belysningen genom att skjuta den mot kylens baksida.
Avlägsna glödlampan.
➢ Ersätt med glödlampa på max. 40 watt.
Sätt tillbaka skärmen genom att skjuta in dess flikar i spåren på vardera sida om belysningen. Skjut skärmen mot kylens framsida tills den snäpper in. FORCERA INTE skärmen förbi detta läge. Skärmen kan skadas.

Sätt tillbaka skärmens skruv.

Frysfacket

• Tryck ihop lampskärmens bakre flikar och dra rakt ned.
  Avlägsna glödlampan.
  ➢ Ersätt med glödlampa på max. 40 watt.
  Sätt in skärmens främre flikar i frysfackets spår och snäpp den bakre delen över belysningen så att flikarna griper.

NORMALA LJUD VID DRIFT

Moderna kylskåp har nya egenskaper och är mer energisnåla. Skumisolering är synnerligen energisnål och har utmärkta isoleringsegenskaper, men är inte lika ljudabsorberande. Därför kan vissa ovanliga ljud uppstå. Med tiden vänjer man sig vid ljuden. Se informationen nedan innan du tillkallar reparatör.

LJUD	TÄNKBAR ORSAK	LÖSNING
Klickande	➢Frysfackets termostat (A) klickar när kompressorn startar eller stannar.	➢Normal funktion
	➢Avfrostningstimern (B) låter som en elektrisk klocka och snäpper in och ut ur avfrostningscykeln.	➢Normal funktion
Blåsande eller spinnande	➢Frysfackets (C) och kylslingans (D) fläkt låter så när de arbetar.	➢Normal funktion
Gurglande eller kokande	➢Ljudet alstras av flytande köldmedium i förångningskärlet (E) och värmeväxlaren (F).	➢Normal funktion
Dunkande	➢Iskuber från isautomaten (vissa modeller) ramlar ner i ishinken (G).	➢Normal funktion
Vibrerande	➢Kompressorn (H) alstrar ett pulserande ljud när den går.	➢Normal funktion
	➢Kylskåpet står ojämnt.	➢Se installationsanvisningarna beträffande nivåjustering av kylskåpet.
Brummande	➢Isautomatens vattenintag (I) (vissa modeller) surrar när isautomaten fylls med vatten.	➢Normal funktion
Surrande	➢Isautomaten (J) är ‘På’ men vattenledningen är inte ansluten.	➢Stoppa ljudet genom att lyfta isautomatens arm till ‘Av’ läget. Se avsnittet Isautomat i manualen för detaljerade anvisningar.
	➢Kompressorn (H) kan alstra en hög surrande ton när den går.	➢Normal funktion
Väsande eller knäppande	➢Avfrostningselementet (K) väser, fräser eller knäpper när det är på.	➢Normal funktion

PROBLEEM	TÄNKBAR ORSAK	ÅTGÄRD
Frysfackets termostat och belysning är på, men kompressorn går inte	Kylskåpet avfrostas.	Normal funktion. Vänta 40 minuter och se om kylskåpet startar om.
Grönsakslådan för varm	Termostaten för lågt inställd.	Se avsnittet om grönsakslådor för inställning av termostaten.
	Frysfackets termostat är för lågt inställd.	Se avsnittet Temperaturinställning i manualen beträffande inställning av termostaterna.
	Lådan sitter fel.	Kontrollera lådans placering i avsnittet om grönsakslådor.
Kylskåpet fungerar inte	Kylskåpet är strömlöst.	Koppla på strömmen till kylskåpet.
	Frysfackets termostat är inte påslagen.	Se avsnittet Temperaturinställning i manualen.
	Det har gått en säkring eller överspänningsskyddet måste återställas.	Byt ut säkringen. Kontrollera och återställ överspänningsskyddet om nödvändigt.
	Strömavbrott.	Anmäl strömavbrottet till elverket.
Kylskåpet fungerar ändå inte	Kylskåpet mankerar.	Gör kylskåpet strömlöst och för över maten till ett annat kylskåp. I avsaknad av annat kylskåp lägg kolsyresnö i frysfacket så att maten inte förstörs. Garantin täcker inte förlust av mat. Kontakta reparatör.
Maten är för kall	Kylslingan är smutsig.	Rengör enligt anvisningarna i manualen.
	Kylens/frysfackets termostat för högt inställd.	Se avsnittet Temperaturinställning i manualen beträffande inställning av termostaterna.
Maten är för varm	Dörren sluter inte tätt.	Kylskåpet står ojämnt. Se anvisningar i avsnittet Nivåjustering av kylskåpet.
		Kontrollera att listerna sitter tätt. Rengör om nödvändigt enligt rengöringsanvisningarna i manualen.
		Kontrollera att ingenting inuti kylskåpet hindrar dörrarna från att stängas ordentligt (t. ex. felaktigt stängda lådor, ishinkar, för stora eller felplacerade behållare eller matvaror m.m.)
	Termostaterna behöver justeras.	Se avsnittet Temperaturinställning i manualen för anvisningar om inställning av termostaterna.
	Kylslingan smutsig.	Rengör enligt rengöringsanvisningarna i manualen.
	Bakre ventilationsgallret blockerat.	Kontrollera matvarornas placering i kylskåpet och se till att gallret inte blockerats. Det bakre ventilationsgallret sitter under grönsakslådorna.
	Dörren har öppnats upprepade gånger eller fått stå öppen en längre stund.	Öppna inte dörren i onödan. Ordna matvarorna på ett praktiskt sätt så att dörren behöver vara öppen så lite som möjligt.
	Mat har nyligen lagts in i kylskåpet.	Ge nyligen insatt mat tid att uppnå kylens eller frysfackets temperatur.
Dålig lukt i kylskåpet	Kylskåpet smutsigt eller innehåller luktalstrande mat.	Se i avsnittet Underhåll och rengöring i manualen hur man blir av med dålig lukt.
Vattendroppar bildas på kylskåpets utsida	Kontrollera att listerna sluter tätt.	Rengör om nödvändigt enligt rengöringsanvisningarna i manualen.
	Fuktigheten för hög.	Normalt under perioder av hög fuktighet.
	Termostaterna behöver justeras.	Se avsnittet Temperaturinställning i manualen för anvisningar om inställning av termostaterna.
Vattendroppar bildar på kylskåpets insida	Fuktigheten för hög eller dörren har öppnats upprepade gånger.	Se avsnittet Temperaturinställning i manualen för anvisningar om inställning av termostaterna.
	Kontrollera att listerna sluter tätt.	Öppna inte dörren i onödan. Ordna matvarorna på ett praktiskt sätt så att dörren behöver vara öppen så lite som möjligt.
		Rengör om nödvändigt enligt rengöringsanvisningarna i manualen.
Kylskåpet eller isautomaten alstrar ljud som verkar ovanliga eller för höga	Normal funktion.	Se under 'ljud' i avsnittet Normala ljud vid drift i manualen.
PROBLEM	TÄNKBAR ORSAK	ÅTGÄRD
Grönsakslådorna är svåra att stänga	Lådans innehåll eller saker i intilliggande fack är i vägen för lådan.	Stuva om matvaror och behållare så att de ej är i vägen för lådorna.
	Lådan är i fel läge.	Se avsnittet om grönsakslådor beträffande lådornas placering
	Kylskåpet står ojämnt.	Se justeringsanvisningar i avsnittet Nivåjustering av kylskåpet.
	Lådans spår är smutsiga eller behöver åtgårdas.	Rengör lådans spår med varm tvållösning. Skölj och torka noggrant.
		Applicera ett tunt lager vaselin på lådans spår.
Kylskåpet går för ofta	Dörrarna har öppnats upprepade gånger eller fått stå öppna en längre stund.	Öppna inte dörren i onödan. Ordna matvarorna på ett praktiskt sätt så att dörren behöver vara öppen så lite som möjligt.
		Ge kylskåpets insida tid att anpassa sig efter att dörren stått öppen.
	Hög fuktighet eller temperatur i omgivningen.	Normal funktion.
	Mat har nyligen ställts in i kylskåpet.	Ge nyligen insatt mat tid att uppnå kylens eller frysfackets temperatur.
	Kylskåpet är utsatt för värme från omgivningen eller närliggande utrustning.	Undersök kylskåpets omgivningar. Kylskåpet kan behöva flyttas för att fungera mer effektivt.
	Kylslingan smutsig.	Rengör enligt rengöringsanvisningarna i manualen.
	Termostaterna behöver justeras.	Se avsnittet Temperaturinställning i manualen för anvisningar om inställning av termostaterna.
	Dörren sluter inte tätt.	Kylskåpet står ojämnt. Se anvisningar i avsnittet Nivåjustering av kylskåpet.
		Kontrollera att listerna sitter tätt. Rengör om nödvändigt enligt rengöringsanvisningarna i manualen.
		Kontrollera att ingenting inuti kylskåpet hindrar dörrarna från att stängas ordentligt (t. ex. felaktigt stängda lådor, ishinkar, för stora eller felplacerade behållare eller matvaror m.m.)

(endast kylskåp med isautomat)

PROBLEM	TÄNKBAR ORSAK	ÅTGÄRD
Kylskåpet läcker vatten	Vattenledning ansluten med plaströr.	Tillverkaren rekommenderar att man använder kopparrör vid installationen. Plast är mindre hållbart och kan orsaka läckage.Tillverkaren ansvarar ej för egendomsskador som orsakas av felaktig installation eller vattenanslutning.
	Felaktig vattenventil installerad.	Kontrollera proceduren för vattenanslutning i installationsanvisningarna.Självstansande ventiler och 316 " sadelventiler orsakar lågt vattentryckoch kan med tiden blockera ledningen.Tillverkaren ansvarar ej föregendomsskador som orsakas av felaktig installation eller vattenanslutning.
Is bildas i isautomatens intagsrör	Lågt vattentryck.	Vattentrycket måste ligga mellan 20 och 100 pund per kvadrattum för optimal funktion.Minimitryck på 35 pund per kvadrattum rekommenderas för kylskåp med vattenfilter.
	För hög temperatur i frysfacet.	Se avsnittet Termostater i kapitlet Installering av kylskåpet för anvisningar om inställning av termostaterna. Frysfackets temperatur bör ligga mellan -18 och -17^ .
Vattnet flyter långsammare än normalt	Lågt vattentryck.	Vattentrycket måste ligga mellan 20 och 100 pund per kvadrattum för optimal funktion.Minimitryck på 35 pund per kvadrattum rekommenderas för kylskåp med vattenfilter.
	Felaktig vattenventil installerad.	Kontrollera proceduren för vattenanslutning i installationsanvisningarna.Självstansande ventiler och 316 " sadelventiler orsakar lågt vattentryckoch kan med tiden blockera ledningen.Tillverkaren ansvarar ej föregendomsskador som orsakasav felaktig installation eller vattenanslutning.
