BRUKSANVISNING LTT68S18E Logik

Säkerhetsvarningar....7

Packa upp 33

Installation 34

Plats 34

Ställa enheten vägrätt 34

Luftcirkulationsbehov 34

Ändra dörrens gångjärn....35

Rengöring före användning 38

Innan du använder enheten....38

Produktöversikt 39

Hantering 40

Slå på din enhet 40

Inställning av temperaturen....40

Oväsen inuti enheten! 40

Tips för förvaring av livsmedel i enheten....40

Rengöring....41

Avfrostning 41

Rengöring av insidan och utsidan av enheten....41

Underhåll....42

Försiktighet vid hantering /förflyttning av enheten....42

Service 42

Stänga av under längre perioder....42

Kondens 42

Avyttring 42

Specifikationer....43

Produktblad 43

Sisältö

FI

För din egen säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsanvisningar nedan.

• Läs alla anvisningar noggrant innan du använder enheten och spara dem för framtida bruk.
• Spara bruksanvisningen. Om du överlåter enheten till en tredje part, se till att bruksanvisningen medföljer.
• Den här apparaten är avsedd för användning i hushåll inomhus samt: – lantbruk och gäster på hotell, motell och andra typer av boendemiljöer; – t.ex. bed and breakfast; – catering och liknande icke-återförsäljarändamål.

• Se till att kontakten är lätt att nå ifall enheten behöver kopplas från elnätet.
- Om elkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller en kvalificerad tekniker för att undvika risker.
- Placera enheten på säkert avständ från värmekällor såsom element eller öppen eld eftersom kylmedlet och gasen är lättantändlig.

• Enheten måste flyttas av minst 2 personer.

- Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

- Barn bör hållas under uppsikt så att de inte leker med enheten. - Om din enhet är utrustad med ett lås för att förhindra att barn fastnar inuti, förvara nyckeln utom räckhåll.

• Förvara inga explosiva ämnen som t.ex. aerosolburkar med brandfarlig drivgas i apparaten.
• Förvara inte flaskor eller glas i frysen. Innehåll kan expandera vid frysning vilket kan spräcka flaskan och skada frysen. (i förekommande fall)

WARNING

• Täck inte över ventilationsöppningar på enhetens hölje eller den inbyggda strukturen.
• Använd inte mekaniska verktyg eller andra föremål för att snabba på avfrostningsprocessen, andra än dem som rekommenderas av tillverkaren.
• Använd inte elektriska apparater inuti enhetens utrymme för livsmedelsförvaring, om de inte är av en typ som rekommenderas av tillverkaren.
• Skada inte kylmedelskretsen (kylmedlet är en mycket miljövänlig gas men är även antändig. Se till att kylmedelskretsen inte skadas när du tranporterar eller flyttar enheten. I händelse av skada, undvik öppna flammor eller antändningskällor och ventilera rummet där enheten är placerad under några minuter.)
• Kontrollera att nätkabeln inte sitter fast eller är skadad när du placerar apparaten.
• Använd inte flera portabla uttag eller bärbara nätaggregat på baksidan av apparaten.

WARNING

DET ÄR FARLIGT FÖR ALLA UTOM BEHÖRIG SERVICEPERSONAL ATT UTFÖRA REPARATIONER SOM KRÄVER ÖPPNANDE AV SKYDD.

FÖRSÖK INTE REPARERA SJÄLV, FÖR ATT UNDVIKA RISK FÖR ELCHOCK.

Tack för att du köpte ditt nya Logik kylskåp.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla driftsfunktioner som erbjuds.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

SE

Packa upp

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Mittersta gallerhållare

Nedre trådhållare

Dropptråg

Vid val av plats för din enhet bör du se till att golvet är plant och stadigt och att rummet är väl ventilerat med en medeltemperatur på mellan 16 °C och 38 °C. Undvik att placera enheten i närheten av värmekällor som spis, varmvattenberedare eller element. Undvik också direkt solljus eftersom det kan öka elförbrukningen. Extremt kall miljö kan också skada enheten så att den inte fungerar riktigt. Denna enhet är inte avsedd att användas i garage eller i utomhusinstallation. Täck inte över enheten med något material.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten. Om enheten inte står vågrätt kommer dörrarna och de magnetiska förseglingarna inte att skydda korrekt.

Vid installation av enheten se till att det finns 25 mm fritt utrymme på båda sidorna, 50 mm bakom och 25 mm ovanför enheten. Dörren kan öppnas åt höger eller åt vänster, beroende på vilket som passar bäst för den plats där den placeras.

Säkerställ att det finns ett dubbelt avständ och djup för enheten för att öppna dörrens maximala vinkel.

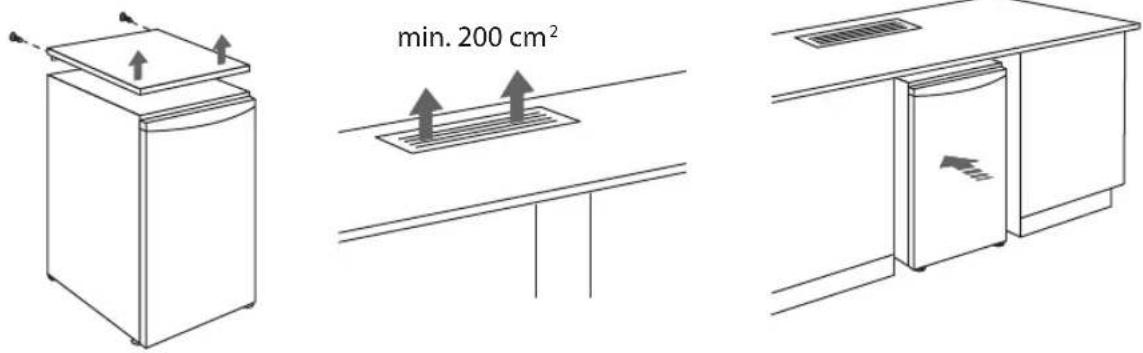

Om produkten placeras under en heltäckande bänk, ska produktens lock (i förekommande fall) tas bort och ett ventilationsgaller på minst 200 cm ^2 (kan erhållas från DIY-butiker eller specialiståterförsäljare) monteras på arbetsbänken ovanför produktens baksida, för att förbättra ventilationen.

Fördelar med ökad ventilation:

• Lägre strömförbrukning
• Lägre driftkostnader
• Förbättrad kylprestanda
Längre livslängd

Ändra dörrens gångjärn

Verktyg som krävs: Kryss-skruvmejsel / Platt skruvmejsel / Sexkantig skruvnyckel.

• Se till att enheten är urkopplad och tömd.
• För att ta av dörren är det nödvändigt att luta skåpet bakåt. Du bör luta enheten mot något hårt, t.ex en stol så att den inte glider undan under installationsprocessen.
• Alla delar som tas bort måste sparas för att dörren ska kunna återinstalleras.
• Lägg inte enheten plant ned eftersom det kan skada kylsystemet.
  • Vi rekommenderar att två personer hanterar enheten under monteringen.

• Om du vill att dörren öppnas åt andra hållet rekommenderar vi att du kontaktar en kvalificerad tekniker. Du bör endast försöka att ändra gångjärnen själv om du tror att du har tillräckliga kunskaper för att göra detta.

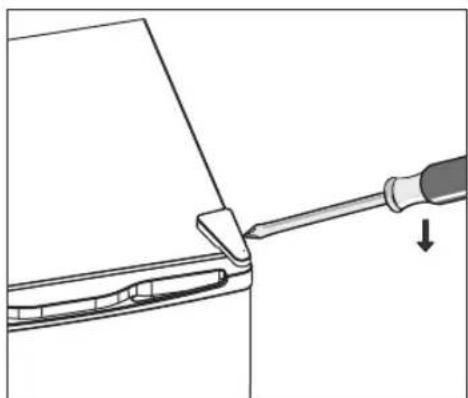

• Ta bort skruvarna från gångjärnslocket.

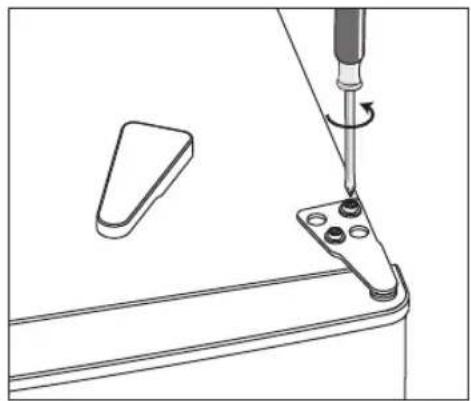

1. Lossa skruvarna. Ta bort gångjärnskonsolen.

2. Ta bort den övre vänstra skruvtäckningen.

3. Flytta huvudtäckningen från väsnter sida till höga sidan. Lyft sedan dörren och placera den på en vadderad yta för att förhindra att den repas.

4. Ta bort skruvarna och nedre gångärnet. Ta sedan bort de justerbara fötterna från båda sidorna.

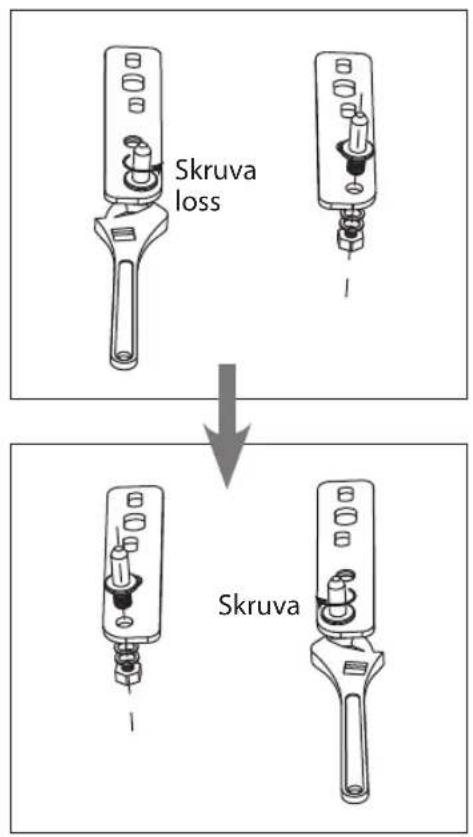

1. Skruva loss och ta bort den nedre gångjärnspinnen, vänd på konsolen och sätt tillbaka den.

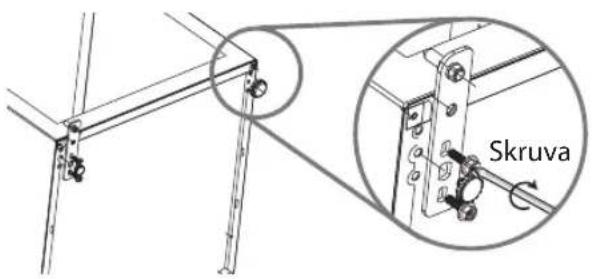

1. Sätt tillbaka konsollen och fäst den nedre gångjärnspinnen. Sätt tillbaka de justerbara fötterna.

Skruva

1. Sätt tillbaka dörren. Se till att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det övre gångjärnet slutligen dras fast.

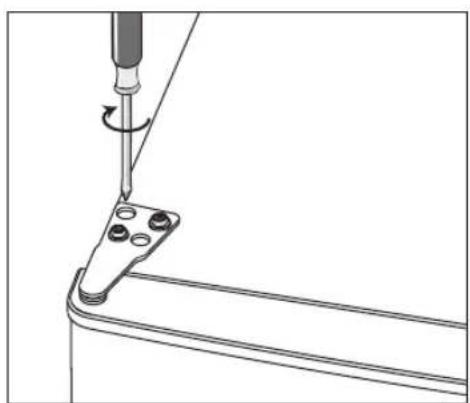

2. Sätt i gångjärnskonsolen och skruva fast den ovanpå enheten.

3. Använd en skruvnyckel om så behövs.

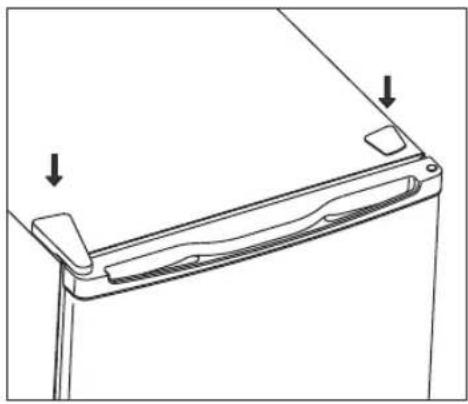

1. Sätt tillbaka gångjärnstäckningen och skruvtäckningen.

1. När dörren är stängd kontrollera att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det undre gångjärnet slutligen dras fast. Justera de höjbara fötterna om så behövs.

Rengöring före användning

Torka insidan av enheten med en svag lösning av bikarbonatsoda. Skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Rengör hyllorna i varmt tvålblandat vatten och torka helt torrt innan du sätter tillbaka dem. Torka av enheten utvändigt med en fuktig trasa.

Om du behöver mer information se avsnittet Rengöring.

- Innan inkoppling MÅSTE DU Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.

- Innan påslagning! Slå inte på den förrän efter två timmer efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan några livsmedel placeras i enheten, slå på den och vänta 24 timmar för att kontrollera att den fungerar korrekt och låt den falla till korrekt temperatur. Enheten bör inte överfyllas.

Frysfacket är endast till för is och inte för att frysa mat.

Termostatkontrollratt

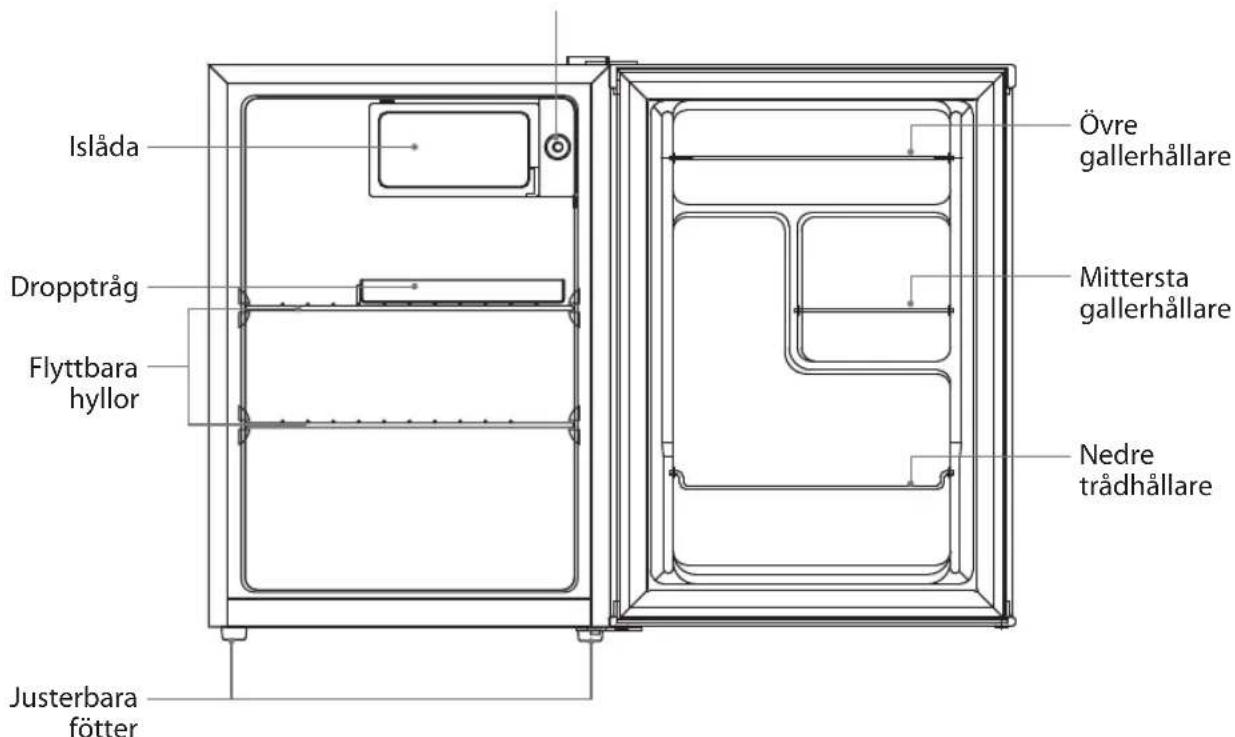

Islåda Dropptråg Flyttbara hyllor Justerbara fötter Övre gallerhållare Mittersta gallerhållare Nedre trådhållare

SE

Slå på din enhet

1. Innan enheten ansluts till elnätet bör du se till att termostatkontrollen är inställd på 0. Denna är placerad på insidan av enheten bredvid frysfacet. Anslut nätsladden till eluttaget.
2. Ställ in termostatkontrollratten i önskad position, kom ihåg att ju högre nummer desto lägre temperatur. Position 3 är den rekommenderade inställningen vid användning i normal rumstemperatur (mellan 16 °C och 38 °C).
3. Enheten kanske inte arbetar vid korrekt temperatur och den placeras i ett synnerligen varmt eller kallt rum, eller om du öppnar dörren ofta.
4. För att garantera att enheten är tillräckligt kall för att kyla dina livsmedel tillräckligt, vänta 24 timmar innan du fyller den med livsmedel.
5. Om du är orolig över om enheten inte är tillräckligt kall och du önskar kontrollera temperaturen behöver du en särskild kylskåps-/frystermometer. Dessa finns tillgängliga i de flesta livsmedelsaffärer eller järnaffärer.

Placera termometern i mitten av enheten där den är lätt att avläsa. Låt den ligga över natten, temperaturen i enheten bör vara 5 °C eller lägre.

4 3 5 2 0 1

FRIDGE/FREEZER THEMOMETER °C FREEZER FRIDGE 1 -30° -20° -10° 0° +10° +20° -30° -40°

Inställning av temperaturen

Temperaturen inuti enheten kontrolleras av en termostat. Den rekommenderade positionen är mellan 1 till 2 för kallare arbetsmiljö (t.ex. under vintern) och mellan 4 till 5 för varmare miljöer. Ställ in i enlighet med omgivande temperatur.

Oväsen inuti enheten!

Du kan uppmärksamma att enheten avger vissa ovanliga ljud. De flesta av dessa är helt normala men du bör vara medveten om dem!

De här ljuden är förorsakade av cirkulationen från den kylvätska som finns i kylsystemet. Det har blivit mera påtagligt sedan introduktionen av CFC fria gaser. Det här är inget fel och kommer inte att påverka prestandan på din enhet. Det här ljudet kommer från kompressormotorn när den pumpar den kylmedlet runt i systemet.

Tips för förvaring av livsmedel i enheten

• Tillagade kött-/fiskrätter bör alltid förvaras på en hylla ovanför färskt kött/fisk för att undvika överföring av bakterier. Förvara färskt kött/fisk i en behållare som är tillräckligt stor för att samla upp saften och täck över den ordentligt. Placera behållare på den nedersta hyllan.

• Lämna utrymme runt livsmedlet så att luften kan cirkulera inuti enheten. Se till att alla delar av enheten hålls kall.

• För att förhindra överföring av smak och torkning, packa in eller täck över livsmedlen separat. Frukt och grönsaker behöver inte packas in.

• Låt alltid tillagade livsmedel svalna innan de placeras i enheten. Detta hjälper till att bibehålla den interna temperaturen i enheten.
• För att förhindra att kall luft strömmar in från enheten, försök att begränsa antalet gånger som dörren öppnas. Vi rekommenderar att du endast öppnar dörren när du behöver placera livsmedel i eller ta ut livsmedel från enheten.

Rengöring

Avfrostning

När enheten har använts ett tag kommer frost att byggas upp inuti frysen. Skrapa bort frosten med en plastskrapa (medföljer inte).

Använd inte ett instrument i metall eller ett skarpt instrument och använd inte någon elektrisk apparat för att hjälpa till vid avfrostningen.

Vi rekommenderar att avfrostning sker när frostlagret byggts upp till 10 mm (0.39"). Gör detta när det finns lite varor i frysen och följ dessa procedurer:

1. Ta ut maten, stäng av enheten med huvudströmbrytaren och lämna dörren öppen. I bästa fall bör den frysta maten placeras in en annan frys. Om det inte är möjligt, paketera maten först i flera lager av tidningspapper eller i stora handdukar och sedan i en filt och förvara den på en kall plats.

2. Lägg en torr handduk på kanten av hyllan. Skrapa bort frosten med en plastskrapa. Genom att påskynda upptining av resten av frosten kan du placera skålar med hett vatten inuti frysavdelningen och stänga dörren. När den fasta frosten lossnar, skrapa på den med en plastskrapa.

3. När avfrostningen är klar, gör ren enhetens inre och yttre ytor.

Rengöring av insidan och utsidan av enheten

• Ta bort alla hyllor och lädor.
- Torka av insidan av enheten med en svag lösning av bikarbonat, skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och lådan.
- Använd en fuktig trasa för att göra rent utsidan och torka sedan med vanligt standardmöbelpolish. Se till att dörrarna är stängda, så att polermedlet inte hamnar på den magnetiska dörrtätningen eller på insidan av skåpet.
- Gallret till kondensatorn längst bak i enheten och de näraliggande komponenterna kan sugas rena med hjälp av dammsugaren med en mjuk borste.

Försiktighet vid hantering /förflyttning av enheten

Håll i enheten runt sidorna eller basen när den ska flyttas. Under inga förhållanden får den lyftas genom att hålla i kanterna längst upp.

Service

Denna enhet bör endast ges service av en auktoriserad tekniker och endast originalreservdelar bör användas. Under inga förhållanden bör du försöka att reparera enheten själv. Reparationer som utförts av en oerfaren person kan orsaka skador och allvarliga funktionsfel. Kontakta en kvalificerad tekniker.

Stänga av under längre perioder

När enheten inte används under en längre period, koppla ifrån den från elnätet, ta ut all mat och rengör apparaten, lämna dörren på glänt för att förhindra obehaglig lukt.

Kondens

Kondens kan uppstå på kylskåpets utsida. Detta kan bero på ändrad rumstemperatur. Torka av fukten. Om problemet kvarstår, se till att kontakta en kvalificerad tekniker för assistans.

Avyttring

Gamla enheter kan fortfarande ha restvärde. En miljövänlig metod för att slänga bort din apparat kommer att se till att värdefullt råmaterial kan tas omhand och användas igen.

Kylmedlet som används i enheten och isoleringsmaterial behöver särskilt förfarande vid bortskaffande. Se till att inget av rören på baksidan av enheten är skadade innan du gör dig av med den.

Uppdaterad information angående avfallsalternativ för din gamla apparat och paketeringen från den nya kan fås av ditt lokala kommunkontor.

Om en gammal apparat kastas bryt då bort alla lås eller låshakar som en säkerhetsåtgärd.

Specifikationer

Märkspänning	220-240V~, 50 Hz
Märkström	0,55 A
Nominell effekt	90 W
Yttermått (H x B x D)	640x 440 x 510 mm

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Produktblad

Märke	Logik
Modell	LTT68S18E
Kategori, hushållsapparat	1
Energiklass	A+
Energiförbrukning 109 kwh per år, baserat på normala testresultat under 24 timmar.Faktisk energiförbrukning beror på hur apparaten används och var den är placerad.
Kylförvaringsvolym	66 L
Frysförvaringsvolym	-
Manuell avfrostning
Temperaturökningstid	-
Fryskapacitet	-
Klimatklass	STDenna apparat är avsedd att användas i en rumstemperatur mellan 16°C och 38°C.
Luftburet akustiskt buller	41 dB(A) re 1 pW

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön. För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.
