BRUKSANVISNING LE23R71W SAMSUNG

Om du har några frågor eller synpunkter om Samsungs produkter, är du välkommen att kontakta Samsung Support.

Kontakt SAMSUNG

Att tänka på vid visning av stillbild

Stillbilden kan orsaka permanenta skador på bildskärmen.

- Visa inte en stillbild på skärmen i mer än två timmar, eftersom det kan leda till att bilden ligger kvar på skärmen.

Att bilden på skärmen behålls kallas även "bildskärmsbränning".

Du kan undvika att bilden behålls genom att minska på ljustyrkan och kontrasten på bildskärmen när du visar stillbilder.

• Användning av LCD TV:n i 4:3-format under en längre tid kan lämna spår av kanterna till vänster, höger och mitt på skärmen

vilket orsakas av skillnaden i ljusstrålning i skärmen.
Uppspelning av en DVD eller tv-spel kan orsaka samma effekter på skärmen.
Skador som orsakas av det som beskrivs ovan täcks inte av garantin.

- Visning av stillbilder från tv-spel och datorer längre stunder kan skapa delvisa efterbilder.

För att förhindra detta ska du minska på ljusstyrka och kontrast vid visning av stillbilder.

Skader forårsaket av effekten ovenfor, dekkes ikke av garantien.

■ Lista över delar .... 2
■ Installera stativet 2
■ Installera väggfästessatsen 2
■ Översikt ver kontrollpanelen 3
■ Översikt ver anslutningspanelen 4
■ Översikt ver fjärrkontrollen.... 5
■ Sätta i batterierna i fjärrkontrollen 6
■ Sätta på och stänga av TVn 6
■ Sätta tv i vänteläge 6
■ Plug & Play 6

STÄLLA IN KANALERNA

■ Lagra kanaler automatiskt 7
■ Lagra kanaler manuellt 8
■ Redigera kanaler 8

STÄLLA IN BILDEN

• Ändra bildstandard....9
• Ändra bildinställningarna 9
  ■ Ändra Färgton 10
  ■ Äterställa bildinställningarna till fabriksinställningarna ....10
  ■ Välja bildstorlek.... 10
  ■ Använda funktionen Brusreducer. / Dynamisk kontrast .... 11
  ■ Visa bild-i-bilden (BIB) 11
  ■ Frysa bilden ....12

STÄLLA IN LJUDET

■ Ändra ljudstandard....12
■ Justera ljudinställningar ....12
■ Justera volymen automatiskt 13
■ Lyssna på underbildens ljud ....13
■ Återställa ljudinställningarna till fabriksstandard ..... 13
■ Välja Ijudläge ....13

STÄLLA IN TIDEN

■ Ställa in och visa aktuell tid ....14
■ Ställa in sovtimern 14
■ Slå på och stänga av tv:n automatiskt ......15

STÄLLA IN ÖVRIGA

■ Välja språk.... 15
■ Använda Spelläge ....16
■ Att använda energisparfunktionen....16
■ Ställa in läget blå bakrund / Välja Melodi ...... 16
■ Välja källa ....17
■ Redigera ingångskällornas namn ......17

ANVÄNDA TEXT-TV-FUNKTIONEN

■ Text-tv-dekoder ....17
■ Visa text-tv-information .....18
■ Välj en specifik text-tv-sida 18
■ Använda Fastext (Snabbtext) för att välja en text-tv-sida 19

STÄLLA IN PATORN

■ Installera programvaran (baserad på XP) ...... 19
■ Visningsläge ......19
■ Ställa in datorn.... 20

REKOMMENDATIONER FÖR ANVÄNDNING

■ Felsökning: Innan du kontaktar servicepersonal ..... 21
■ Tekniska och miljömässiga specifikationer ......21

Symboler Tryck Viktigt Obs!

Entrycksknapp

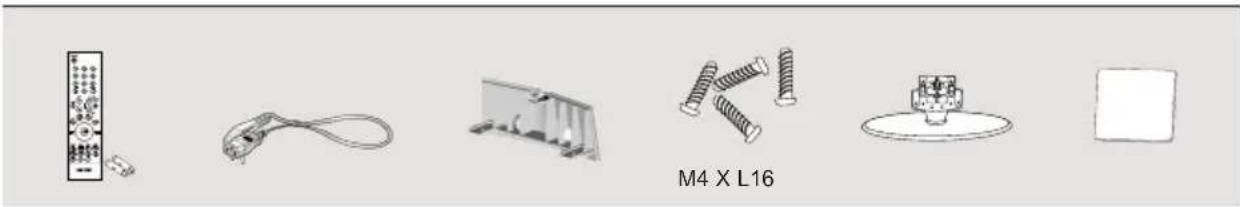

Lista över delar

Försäkra dig om att följande delar följer med din LCD TV. Kontakta din återförsäljare om det saknas något.

Fjärrkontroll och batterier (AAA x 2)
Nätsladd Nedre kåpa Stativskruvar X 4 Sockel Rengöringstrasa

- Användarhandbok

♦ Garantikort

- Säkerhetsguide

- Registreringskort

Garantikort / Säkerhetsguide / Registreringskort (Finns ej på alla platser)

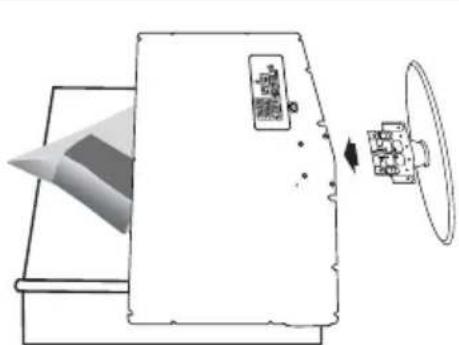

Installera stativet

1. Placera TV:n med rutan neråt på ett mjukt tyg eller en kudde på ett bord.
2. För in stativet i hålet i TV:ns botten.
3. Sätt i skruven i hålet enligt anvisning och dra åt.

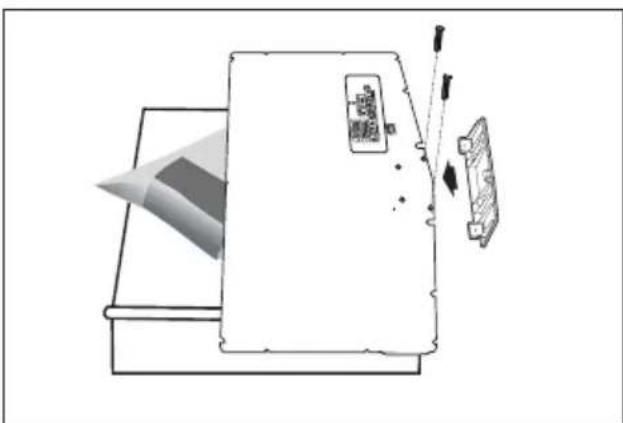

Installera väggfästessatsen

Väggmonteringsdetaljer (säljs separat) gör att du kan montera TV:n på väggen.
För detaljerad information om installation av väggfästet skall du titta i instruktionerna som medföljer väggmonteringsdetaljerna.
Kontakta en tekniker för att få hjälp vid installation av väggfästet.
Samsung Electronics är inte ansvariga för skador på produkten eller personlig skada på dig själv eller andra om du väljer att montera TV:n själv.
Avlägsna ställningen, täck det nedre hålet med ett lock och spänn fast med två skruvar.

Produktens färg och form kan variera beroende på model.

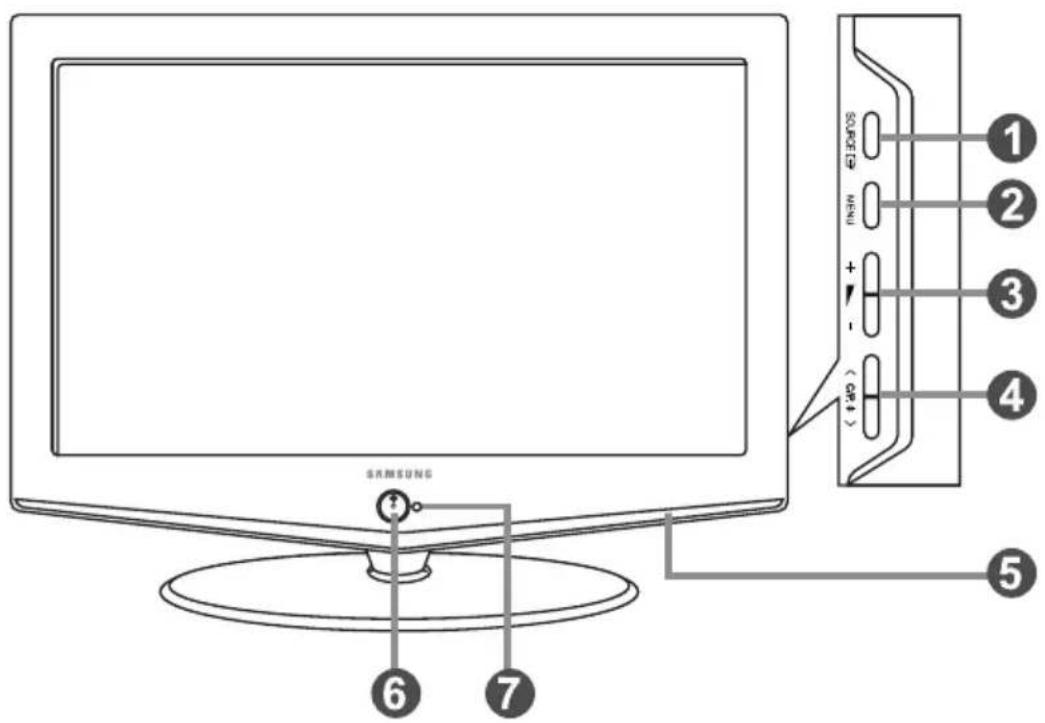

① SOURCE

Växlar mellan alla tillgängliga ingångskällor. (TV, Ext.1, Ext.2, AV, S-Video, Component, PC, HDMI). Använd den här knappen på skärmmenyn när du använder knappen ENTER på fjärrkontrollen.

② MENU

Tryck här om du vill se en skärmmeny med TV:ns funktioner.

③ + ▲ -

Tryck för att sänka eller höja volymen. På skärmmenyn använder du knapparna +▶ - när du använder knapparna ◀ och ▶ på fjärrkontrollen.

④ < C/P. ⏻ >

Tryck här när du vill byta kanal. På skärmmenyn använder du knapparna använder knapparna ▼ och ▲ på fjärrkontrollen. (Om du inte använder fjärrkontrollen kan du koppla på TV:n med hjälp av kanalknapparna.)

⑤ Högtalare

6 (Ström)

Tryck här när du ska slå på och stänga av TV:n. Strömindikator Blinkar och stängs av när strömmen är på och tänds i viloläge.

⑦ Mottagare för fjärrkontrollen

Rikta fjärrkontrollen mot den här punkten på TV:n.

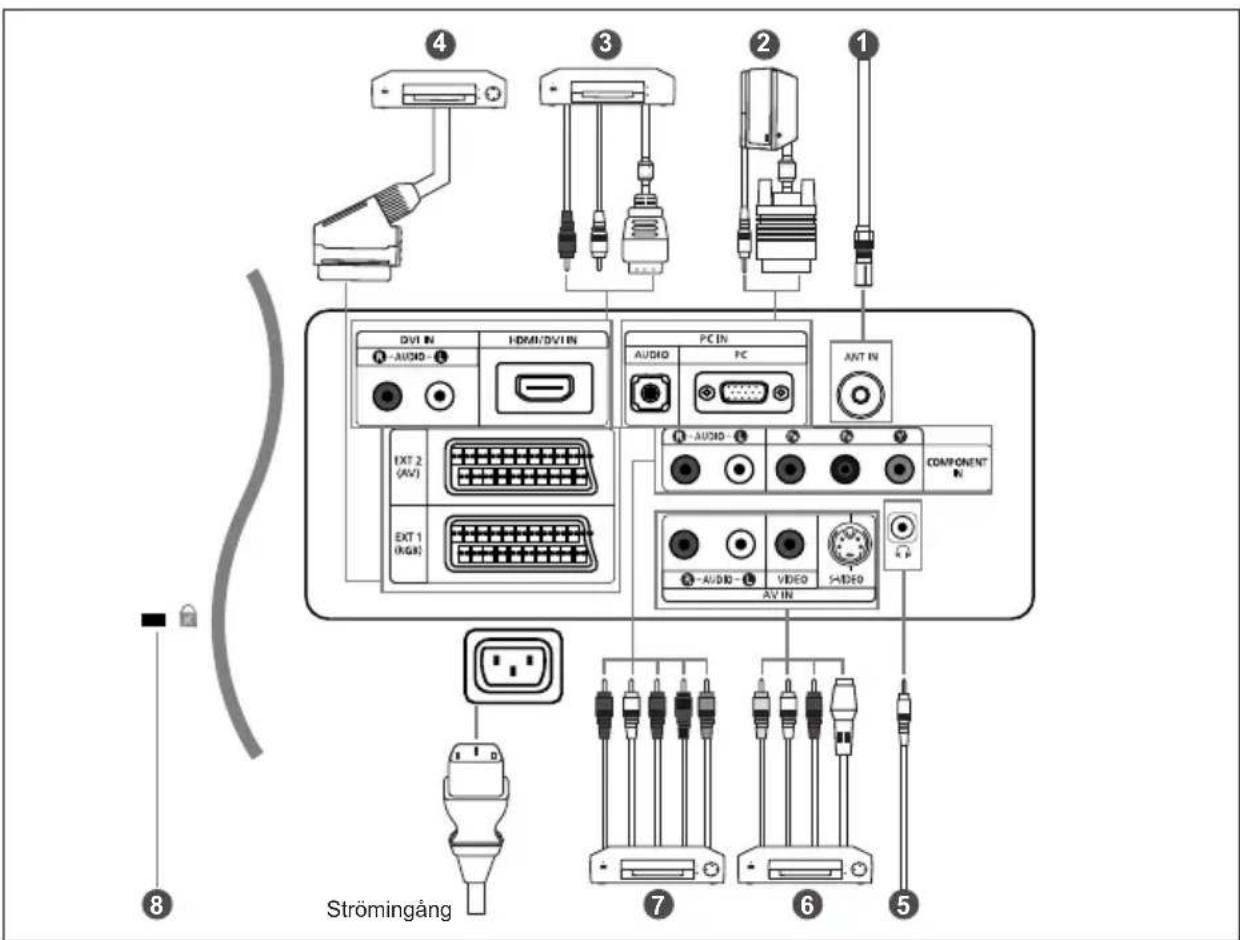

Översikt ver anslutningspanelen

När du vill ansluta en extern enhet till din TV skall du se till att enheten är avstängd.
- Vid anslutning till en extern enhet är det viktigt att kablarnas färger överensstämmer.

① Ansluta en antenn eller ett kabel-TV-nät

För att TV-kanaler ska visas på rätt sätt måste enheten ta emot en signal från någon av följande källor:

- En utomhusantenn / Ett kabel-TV-nätverk / Ett satellitnätverk

② Ansluta en dator

• Anslut D-Sub-kabeln (tillval) till "PC (PC IN)" på baksidan av din enhet och den andra till grafikkortet på din dator.
• Anslut stereo-audiokabeln (tillval) till "AUDIO (PC IN)" på baksidan av din enhet och den andra änden till "Audio Out" till ljudkortet på din dator.

③ Ansluta HDMI/DVI

• Stöder anslutningar mellan AV-enheter som är aktiverade för HDMI-anslutning (digital-tv-boxar, DVD-spelare, AV-mottagare och digital-TV).
• Ingen ytterligare ljudanslutning krävs för en HDMI till HDMI-anslutning.

Vad är HDMI?

• "High Definition Multimedia interface" gör det möjligt att överföra digital bildinformation av högdefinitionstyp och flera kanaler med digitalt ljud (5. kanaler).
• HDMI/DVI-terminalen stöder DVI-anslutning till en extra enhet med lämplig kabel (medföljer ej).

Skillnaden mellan HDMI och DVI är att HDMI-enheten är mindre, har kodningsfunktionen HDCP (High Bandwidth Digital Copy Protection) installerad och att den stödjer digitalt ljud för flera kanaler.

Du bör använda DVI-till-HDMI-kabeln eller DVI-HDMI-förlängaren för anslutningen och "R - AUDIO - L" -terminalen på DVI för ljudutgången.

- Vi anslutning av den här produkten via HDMI eller DVI till en digital-TV-box, DVD-spelare eller spelkonsol etc, ska du säkerställa att den har ställts in för att vara kompatibel med det videoutgångsläge som visas i tabellen nedan.

Om du inte följer anvisningarna nedan kan det leda till att bilden förvrids, att bilden splittras eller att det inte visas någon bild.

- Försök inte ansluta HDMI/DVI-enheten till en PC eller ett grafikkort för en bärbar dator.

(Det kommer att leda till att en tom skärm visas)

4 Ansluta digital-tv-box, videobandspelare eller DVD

- Anslut DTV-, VCR- eller DVD SCART-kabeln (tillval) till SCART-uttaget på videobandspelaren eller DVD-spelaren.

6 Ansluta externa A/V-enheter

• Anslut RCA- eller S-videokabeln (tillval) till lämplig extern A/V-enhet som t.ex. videobandspelare, DVD-spelare eller videokamera.
• Anslut RCA-ljudkablarna (tillval) till "R - AUDIO L" på apparatens baksida och de andra ändarna till motsvarande ljudutgångar på A/V-enheten.
• Hörlurar kan anslutas till hörlursuttaget ( 5 ) baktill på anläggningen. När hörlurar är inkopplade hörs inget ljud från de inbyggda högtalarna.

⑦ Ansluta komponentenheter (DTV/DVD)

• Anslut videokablarna (tillval) till komponentanslutningen ("PR", "PB", "Y") på TV:ns baksida och de andra ändarna till motsvarande videoutgång på DTV:n eller DVD:n.
• Om du vill ansluta både en digital-TV-box och en DTV-spelare (eller DVD-spelare) ska du ansluta digital-TV-boxen till DTV-spelaren (eller DVD-spelaren) och sedan ansluta denna till komponentanslutningen ("PR", "PB", "Y") på TV:n.
• Y , R Bch PB-anslutningarna på komponentenheterna (DTV eller DVD) är ibland märkta Y, B-Y och R-Y eller Y, Cb och Cr.
• Anslut RCA-ljudkablarna (tillval) till "R - AUDIO - L" på apparatens baksida och de andra ändarna till motsvarande ljudutgångar på DTV- eller DVD-spelaren.
• Den här LCD-TV:n har optimal bildupplösning i läget 720p.

8 Kensingtonlå

• Kensingtonlåset (tillval) är en enhet som används för att fysiskt läsa systemet när det används på en allmän plats.
• Om du vill använda en läsenhet skall du kontakta återförsäljaren där du köpte TV:n.

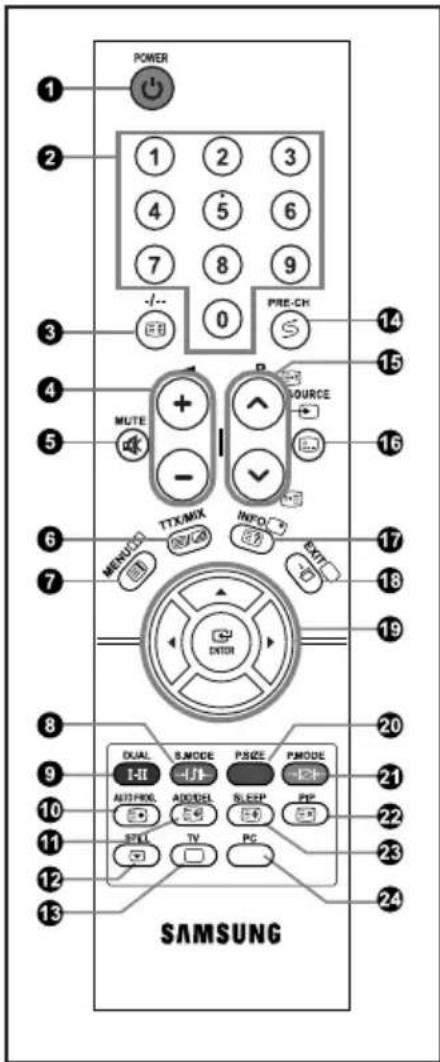

Översikt ver fjärrkontrollen

1 Tv:ns väntlägesknapp
② Sifferknappar för direktåtkomst till kanaler
3 Kanalval för en-/två-siffriga kanaler
4 Öka volymen - Minska volymen
5 Stänga av ljudet tillfälligt
⑦ Visar menyn för skärmmenyn
B Välja ljudläge
9 Välja Ijudeffekt
10 Tryck för att automatiskt lagra valda TV/kabel-kanaler
11 Använd för att lagra och ta bort kanaler i minnet.
12 Frysa bilden
13 Öppnar läget (TV) direkt
14 Föregående kanal
15 P ⚙️: Nästa kanal P ⚙️: Föregående kanal
16 Välja tillgängliga källor
⑰ Visa inställningsinformation
18 Avsluta skärmmenyn
19 Styra menymarkören

20 Välja bildformat
21 Välja bildeffekt
22 Bild-I-Bild På/Avv
23 Automatisk avstängning
24 Öppnar läget (PC) direkt

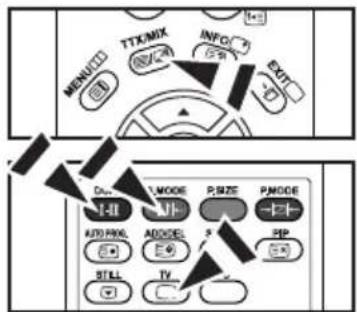

Text-TV-funktioner

3 Text-tv håll

6 Text-tv visning/blanda både text-tv-information och normalt tv-program

⑦ Index för text-tv

10 Text-tv lagra

11 Underordnad Text-tv-sida

13 18 Lämna text-tv-visning

15 P: T ext-tv nästa sida P: T ext-tv föregående sida

16 Lägesval för text-tv (LIST/FLOF)

⑰ Text-tv visa

22 Avbryta text-TV

8 9 20 21 Text-tv ämnesval

Fjärrkontrollens funktion kan påverkas av starkt ljus.

Sätta i batterierna i fjärrkontrollen

1. Skjut undan locket helt.

2. Sätt i två stycken AAA-batterier.

Kontrollera att "+" och "-" på batterierna stämmer med bilden inuti facet.

1. Sätt tillbaka locket.

Om du inte ska använda fjärrkontrollen under en längre tid kan du ta ur batterierna och förvara dem på en sval och torr plats.Fjärrkontrollen kan användas på ett avständ av upp till 7 meter från TV:n.(Vid normal användning räcker batterierna i ungefär ett år.)

Kontrollera följande om fjärrkontrollen inte fungerar:

1. År TV-strömmen på?
2. Är batteriernas plus-och minuspoler felvända?
3. Är batterierna uttjänta?
4. Är det strömavbrott eller är nätsladden utdragen?
5. Finns det något fluorescerande ljus eller en neonskylt i närheten?

Sätta på och stänga av TVn

Strömkabeln är ansluten baktill på din anläggning.

1. Anslut strömkabeln till lämpligt uttag.
   Indikatorn för vänteläge på enhetens framsida tänds.
2. Tryck på knappen påapparatens framsida.
   Det program du senast tittade på väljs automatiskt igen.
3. Tryck på de numeriska knapparna (0\~9) eller på en kanalväljarknapp upp/ner ( ^ⓧ / ^ⓨ ) på fjärrkontrollen eller på eller på knappen på apparatens högersida.
   När du slår på TV-apparaten för första gången ombeds du välja vilket språk som du vill att menyerna ska visas på.
4. När du vill stänga av apparaten trycker du på igen.

Sätta tv i vänteläge

Du kan försätta anläggningen i standby-läge för att spara ström. Standby-läget är användbart när du vill sluta titta en kortare stund (tex för att äta middag).

1. Tryck på knappen POWER ⏻ på apparatens framsida.

Bildskärmen släcks och en röd standby-lampa tänds på apparatens framsida.

1. När du vill koppla på TV:n igen trycker du bara på POWER ⏻, en siffra (0\~9) eller en kanalväljarknapp (✗).

Lämna inte anläggningen i standby-läge under längre perioder (tex när du åker bort på semester).

Det är bäst att koppla ur strömsladd och antenn från enheten.

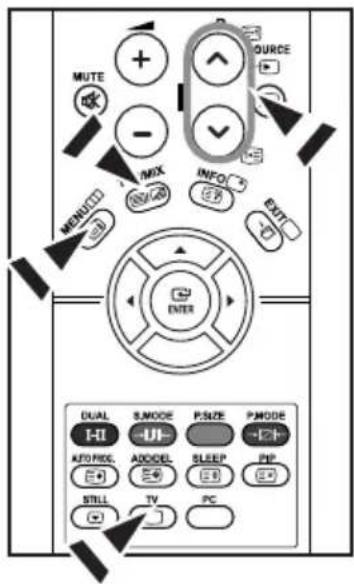

Plug & Play

Plug & Play

När TV:n sätts på för första gången startar flera inställningar automatiskt och kontinuerligt. Följande inställningar finns:

1. Tryck på knappen POWER ⏻ på apparatens framsida. Meddelandet "Plug & Play".

2. Välj språk genom att trycka på knappen ▲ eller ▼ . Tryck på knappen ENTER för att bekräfta valet.

3. Meddelandet "Kontr. antenningång." visas och "OK" är markerat. Tryck på knappen ENTER.

Kontrollera att antennkabeln är riktigt ansluten.

1. Välj land genom att trycka på knappen ▲ eller ▼. Tryck på knappen ENTER för att bekräfta valet.

2. Menyn "Autolagra" visas med alternativet "Start" markerat. Tryck på knappen ENTER.

Kanalsökningen börjar och avslutas automatiskt.
När alla tillgängliga kanaler är lagrade visas menyn "Ställ klockan".
Tryck på knappen ENTER när som helst för att avbryta memoriseringsprocessen.

6. Tryck på knappen ENTER.

Välj "Tim" eller "Minut" genom att trycka på knappen ◀ eller ▶. Ställ in "Tim" eller "Minut" genom att trycka på knappen ▲ eller ▼. Du kan också ställa in timmar och minuter genom att trycka på fjärrkontrollens sifferknappar.

7. Tryck på knappen ENTER för att bekräfta.

• Språk: Välj ditt språk.
• Land: Välj ditt land.
• Autolagra: Skannar automatiskt och lagrar de kanaler som är tillgängliga i ditt område.
• Ställ klockan: Ställer in aktuell tid för TV-klockan.

Om du vill återställa denna funktion ...

1. Tryck på knappen MENU för att visa menyn.
   Tryck på knappen ▲ eller ▼ för att välja "Inställning" och tryck på ENTER.

2. Tryck på knappen ENTER igen för att välja "Plug & Play".

3. Detta ändrar eller återställer inställningar.

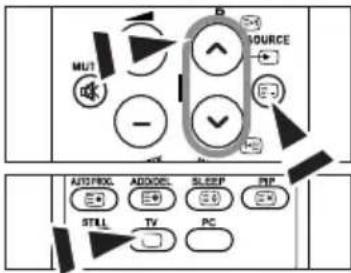

• Lagra kanaler automatiskt
• Lagra kanaler manuellt (Se sidan 8)
• Redigera kanaler (Se sidan 8)

Lagra kanaler automatiskt

Du kan söka efter tillgängliga frekvenser (tillgängligheten beror på vilket land du befinner dig i). Automatiskt tilldelade programnumer matchar inte alltid faktiska eller önskade programnummer. Du kan dock ordna numren manuellt och ta bort alla oönskade kanaler.

1. Tryck på knappen MENU för att visa menyn.
   Tryck på knappen ▲ eller ▼ för att välja "Kanal" och tryck på ENTER.

2. Tryck på knappen ENTERigen för att välja "Land".

3. Välj land genom att trycka på knappen ▲ eller ▼. Tryck på knappen ENTER för att bekräfta valet.

4. Tryck på knappen ▲ eller ▼ för att välja "Autolagra" och tryck på ENTER.

5. Tryck på knappen ENTER.

TV:n påbörjar memorisering av alla tillgängliga kanaler.

Tryck på knappenENTER när som helst för att avbryta memoriseringen och återgå till menyn "Kanal".

1. Efter att de tillgängliga kanalerna är lagrade visas menyn "Sortera".

Kanaler kan lagras automatiskt genom att du trycker på knappen AUTO PROG. på fjärrkontrollen.

Du kan lagra upp till 100 kanaler, inklusive de som tas emot via kabelnätverk. När du lagrar kanaler manuellt kan du välja:

◆ Huruvida du vill lagra de enskilda kanaler som har hittats.
◆ Programnummer för varje lagrad kanal som du vill identifiera.

1. Tryck på knappen MENU för att visa menyn.

Tryck på knappen ▲ eller ▼ för att välja "Kanal" och tryck på ENTER.

1. Tryck på knappen ▲ eller ▼ för att välja "Lagra manuellt" och tryck på ENTER.

2. Tryck på knappen ENTER igen för att välja "Program".

3. När du vill tilldela ett programnummer till en kanal söker du efter rätt nummer genom att först trycka på knappen ▲ eller ▼ och sedan på ENTER.

1. Tryck på knappen ▲ eller ▼ för att välja "Färgsystem" och tryck på ENTER.

2. Välj önskad färgstandard genom att trycka på knappen ▲ eller ▼ upprepade gånger och tryck sedan på knappen ENTER.

3. Tryck på knappen ▲ eller ▼ för att välja "Ljudsystem" och tryck på ENTER.

4. Välj önskad Ljudsystem genom att trycka på knapp ▲ eller ▼ flera gånger och sedan på ENTER.

Om ljudet är onormalt eller om det inte hörs något ljud alls ska du göra ett nytt val för ljudsystem.

1. Om du vet siffran på den kanal som skall lagras trycker du på knapparna ▲ eller ▼ för att välja "Kanal". Tryck på knappen ENTER. Välj C (luftburen kanal) eller S (kabelkanal) genom att trycka på knappen ▲ eller ▼. Tryck på knappen ▶ för att välja kanal.

Välj önskat nummer genom att trycka på knappen ▲ eller ▼ och sedan på ENTER.

Kanalläge: P (Programläge), C (Luftburet kanalläge), S (Kabelkanalläge)
Du kan också välja kanalnumret genom att trycka på fjärrkontrollens sifferknappar.

1. Om du inte känner till kanalnumren väljer du "Sök" genom att trycka på knappen ▲ eller ▼. Tryck på knappen ENTER. Sök genom att trycka på knappen ▲ eller ▼ och sedan p åknappen ENTER.

2. Tryck på knappen ▲ eller ▼ för att välja "Lagra". Tryck på knappen ENTER igen för att välja "OK"

3. Upprepa steg 3 till 11 för varje kanal som ska lagras.

4. Program: Väljer ett programnummer för kanalen.

5. Färgsystem: Ställer in supportsystemet för färger.
   • Ljudsystem: Ställer in supportsystemet för ljud.

• Kanal: Väljer en kanal.
- Sök: Skannar efter frekvensvärdet för kanalen.
• Lagra: Sparar dina inställningar.

Redigera kanaler

Du kan utesluta valda kanaler bland de kanaler du avsökte. När du avsöker de lagrade kanalerna, visas inte de kanaler du har uteslutit. Alla kanaler som du inte specifikt väljer att utesluta visas under avsökningen.

1. Använd sifferknapparna för att direkt välja den kanal som du vill lägga till eller ta bort.
2. Tryck på knappen MENU för att visa menyn.

Tryck på knappen ▲ eller ▼ för att välja "Kanal" och tryck på ENTER.

1. Tryck på knappen ▲ eller ▼ för att välja "Lägg till/Ta bort" och tryck på ENTER.
2. Tryck på knappen ENTER upprepade gånger för att växla mellan alternativet lägg till eller ta bort en kanal.
3. Tryck på knapparna P ⚙ / ⚙ för att växla till rätt kanal och upprepa sedan stegen ovan.
4. Tryck på knappen EXIT för att avsluta.

Du kan visa alla kanaler (inklusive raderade kanaler) genom att använda sifferknapparna på fjärrkontrollen.

Du kan även lägga till eller ta bort kanaler genom att trycka på knappen ADD/DEL på fjärrkontrollen.

Ändra bildstandard

Du kan också trycka på knappen P.MODE på fjärrkontrollen för att välja en av bildinställningarna.

Du kan välja den bildstandard som passar bäst till dina visningsbehov.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Bild" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Läge" och tryck på ENTER. Tryck på knappen ENTER igen.
3. Tryck på knappen ▲ eller ▼ för att välja önskad bildeffekt. Tryck på knappen ENTER.

4. Tryck på knappen EXIT för att avsluta .

5. Dynamisk: Väljer en mer högupplöst bild för ljus miljö.
   Standard: Väljer en optimal bildkvalitet för normal miljö.
   Film: Väljer en optimal bildkvalitet för mörk miljö.

6. Personlig: Väljer dina favoritinställningar. (Se "Ändra bildinställningarna")

Bildläget måste justeras separat för alla ingångskällor.
Det går att återställa fabrikens standardinställningar för bilden genom att välja "Återställ". (Se "Återställa bildinställningarna till fabriksinställningarna " på sidan 10)

Ändra bildinställningarna

Din anläggning har åtskilliga inställningar med vilka du kan justera bildkvaliteten.

1. För att välja önskad bildeffekt skall du följa instruktionerna "Ändra bildstandard" nummer 1 till 3.
2. Tryck på knappen ▲ eller ▼ för att välja en post. Tryck på knappen ENTER.
3. Tryck på knappen ◀ eller ► för att minska eller öka värdet för en post. Tryck på knappen ENTER.

4. Tryck på knappen EXIT för att avsluta.

5. Kontrast: Justerar ljusstyrkan och mörkheten mellan motiv och bakgrund.

6. Ljusstyrka: Justerar hela skärmens ljusstyrka.
7. Skärpa: Justerar motiven så att de blir skarpare eller suddigare.
8. Färg: Justerar färgerna så att de blir ljusare eller mörkare.
9. Ton: Justerar färgen på objekt genom att göra dem mer röda eller gröna för ett mer naturligt utseende.

De justerade värdena lagras tillsammans med det valda bildläget.

Ändra Färgton

Du kan välja den mest bekväma färgtonen för dina ögon.

1. För att välja önskad bildeffekt skall du följa instruktionerna "Ändra bildstandard" nummer 1 till 3 på sidan 9.
2. Tryck på knappen ▲ eller ▼ för att välja "Färgton" och tryck på ENTER.
3. Tryck på knappen ▲ eller ▼ för att välja önskad inställning för färgtonen. Tryck på knappen ENTER.
4. Tryck på knappen EXIT för att avsluta.

• Sval2: Ger en blåare färgtemperatur än "Sval1".
•Sval1: Ger det vita en blå ton.
• Normal: Behåller det vita.

♦ Varm1: Ger det vita en röd ton.
• Varm2: Ger en rödare färgtemperatur än "Varm1".

De justerade värdena lagras tillsammans med det valda bildläget.

Återställa bildinställningarna till fabriksinställningarna

Det går att återställa fabrikens standardinställningar för bilden.

1. För att välja önskad bildeffekt skall du följa instruktionerna "Ändra bildstandard" nummer 1 till 3 på sidan 9.
2. Tryck på knappen ▲ eller ▼ för att välja "Återställ" och tryck på ENTER.
3. Tryck på knappen EXIT för att avsluta.
   "Äterställ" kommer att ställas in för varje bildläge.

Välja bildstorlek

Du kan välja de här alternativen genom att trycka på knappen för bildformat, P.SIZE på fjärrkontrollen.

Du kan välja den bildstorlek som stämmer bäst överens med dina krav.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Bild" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Storlek" och tryck på ENTER.
3. Välj önskat alternativ genom att trycka på knappen ▲ eller ▼. Tryck på knappen ENTER.

4. Tryck på knappen EXIT för att avsluta.

5. Auto Wide: Justerar automatiskt bildstorleken till formatet "16:9".

6. 16:9: Justerar bildstorleken till 16:9 som är riktigt för DVD eller bredbildssändningar.
7. Zoom: Förstorar 16:9-bredbilden (i vertikal riktning) för att passa skärmstorleken.
8. 4:3: Detta är standardinställningen för en videofilm eller normal sändning.

I dator-, komponent- och HDMI-läge går det bara att justera lägena "16:9" och "4:3". (Lägena "Zoom" stöds inte.)
Välj genom att trycka på knapparna ◀ eller ▶. Använd knappen ▲ eller ▼ för att flytta bilden upp och ned. Efter att du har valt 📊, använder du knappen ▲ eller ▼ för att förstora eller förminskä bilden i lodrät riktning.

Använda funktionen Brusreducer. / Dynamisk kontrast

Brusreducer.:

Om sändarsignalen som din TV tar emot är svag kan du aktivera den digitala brusreduceringen för att reducera störningar och spökbilder som kan uppträda på skärmen.

Dynamisk kontr.:

Dynamisk kontrast känner av den visuella insignalen och justerar för att skapa optimal kontrast.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Bild" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Brusreducer." eller "Dynamisk kontr.". Tryck på knappen ENTER .
3. Tryck på knappen ▲ eller ▼ för att välja "På" eller "Av". Tryck på knappen ENTER.
4. Tryck på knappen EXIT för att avsluta.

De här funktionerna fungerar inte i PC-läge.

Visa bild-i-bilden (BIB)

Du kan visa en underbild i huvudbilden i ett inställt program eller videoingång. På detta vis kan du titta på bilden hos ett inställt program eller videoingång från vilken ansluten utrustning som helst, samtidigt som du tittar på huvudbilden.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Bild" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "BIB" och tryck på ENTER.
3. Tryck på knappen ENTER igen. Tryck på knappen ▲ eller ▼ för att välja "På" och tryck på ENTER.

   BIB är endast tillgängligt i PC-läge och kommer att vara otillgängligt i andra lägen.

4. Tryck på knappen ▲ eller ▼ för att välja "Källa" och tryck på ENTER. Välj en källa för underbilden genom att trycka på knapp ▲ eller ▼ och sedan på ENTER.

Den mindre bilden kan fungera för flera olika val av källor beroende på vad huvudbilden är inställd på.

1. Tryck på knappen ▲ eller ▼ för att välja "Position" och tryck på ENTER. Välj position för underbilden genom att trycka på knapp ▲ eller ▼ och sedan på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Prog." och tryck på ENTER. Du kan välja vilken kanal du vill titta på i underbilden genom att trycka på knappen ▲ eller ▼. Tryck på knappen ENTER.

"Prog." kan vara aktivt när underbilden är inställd på TV.

1. Tryck på knappen EXIT för att avsluta.

KällaAtt välja en signalkälla (extern A/V) för BIB.
- Position: Används för att flytta den mindre bilden.
♦ Prog.: Används för att ändra den mindre bilden.
- KällaAtt välja en signalkälla (extern A/V) för BIB. - Position: Används för att flytta den mindre bilden. - Prog.: Används för att ändra den mindre bilden.

Inställningar för BIB (o: BIB är aktiverat, x: BIB är ej aktiverat)

Huvudbid\Underbid	TV	Ext.1	Ext.2	AV	S-Video	Component	PC	HDMI
PC	O	O	O	O	O	X	X	X

När huvudbilden är PC, stöder underbilden endast "TV", "Ext.1", "Ext.2", "AV" och "S-Video". Underbilden stöder inga andra ingångskällor i det här fallet.
Du kan upptäcka att bilden i BIB-fönstret blir lätt onaturlig när du använder huvudfönstret för att visa ett spel eller karaoke.

Frysa bilden

1. Tryck på knappen STILL för att frysa en rörlig film.

Det vanliga ljudet kommer fortfarande att höras. Tryck igen för att avbryta.
Den här funktionen fungerar inte om inmatningskällan är PC.

Ändra ljudstandard

Du kan välja vilken typ av speciell ljudeffekt som ska användas när du tittar på en viss utsändning.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Ljud" och tryck på ENTER.
2. Tryck på knappen ENTER igen för att välja "Läge".
3. Välj önskad ljudeffekt genom att trycka på knappen ▲ eller ▼ upprepade gånger och tryck sedan på knappen ENTER.
4. Tryck på knappen EXIT för att avsluta.

• Standard: Väljer normalt ljudläge.
♦ Musik: Förstärker musiken över röster.
• Film: Ger levande ljud för filmer.
• Tal: Förstärker röster i förhållande till andra ljud.
- Personlig: Väljer dina favoritinställningar för ljud. (Se "Justera ljudinställningar")

Du kan välja de här alternativen genom att trycka på knappen S.MODE på fjärrkontrollen.

Justera ljudinställningar

Ljudinställningarna kan justeras efter din personliga smak.

1. Tryck på knappen MENU för att visa menyn.
   Tryck på knappen ▲ eller ▼ för att välja "Ljud" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Equalizer" och tryck på ENTER.
3. Tryck på knappen ◀ eller ► för att välja en post. Tryck på knappen ENTER.
4. Tryck på knappen ▲ eller ▼ för att komma till önskad inställning. Tryck på knappen ENTER.
5. Tryck på knappen EXIT för att avsluta.
   Om du ändrar dessa inställningar, ändras läget Sound automatiskt till "Personlig".

Justera volymen automatiskt

Varje utsändningsstation har egna signalförhållanden, och det är inte så lätt för dig att justera volymen varje gång kanalen ändras.

Denna funktion låter dig automatiskt justera volymen för önskad kanal genom att sänka ljudutgången när moduleringssignalen är hög eller genom att höja ljudutgången när moduleringssignalen är låg.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Ljud" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Auto volym" och tryck på ENTER.
3. Tryck på knappen ▲ eller ▼ för att välja "På" eller "Av". Tryck på knappen ENTER.
4. Tryck på knappen EXIT för att avsluta.

Lyssna på underbildens ljud

När funktionen BIB är aktiverad kan du lyssna på ljudet i den underordnade bilden.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Ljud" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Ljudval" och tryck på ENTER.
3. Tryck på knappen ▲ eller ▼ för att välja "Underbild". Tryck på knappen ENTER.

4. Tryck på knappen EXIT för att avsluta.

5. Huvudbild: Används för att lyssna på huvudbildens ljud.

6. Underbild: Används för att lyssna på den underordnade bildens ljud.

Du kan välja det här alternativet när "BIB" är i inställt på "På".

Återställa ljudinställningarna till fabriksstandard

Om Game Mode (Spelläge) är i läge On (På) aktiveras återställningsfunktionen för ljudet. Genom att välja återställningsfunktionen efter inställningar av equalizern återställs equalizerns inställningar till fabriksstandard.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Ljud" och tryck på ENTER.

2. Tryck på knappen ▲ eller ▼ för att välja "Återställ" och tryck på ENTER.

3. Tryck på knappen EXIT för att avsluta.
   Du kan välja det här alternativet när "Spelläge" är i inställt på "På".

Välja ljudläge

Du kan ställa in ljudläget genom att trycka på knappen "DUAL". När du trycker på den visas aktuellt ljudläge på skärmen.

	Ljudtyp	DUAL /2	Standard
FM Stereo	Mono	MONO	Automatisk ändring
	Stereo	STEREO ↔ MONO
	Dual	DUAL1 ↔ DUAL 2	DUAL 1
NICAM Stereo	Mono	MONO	Automatisk ändring
	Stereo	MONO ↔ STEREO
	Dual	→MONO ↔ DUAL1 → DUAL 2 ←	DUAL 1

Du kan ställa in dessa alternativ genom att trycka på knappen DUAL på fjärrkontrollen.

Ställa in och visa aktuell tid

Du kan ställa in TV-klockan så att aktuell tid visas när du trycker på knappen "INFO". Du måste även ställa in tiden för att kunna använda de automatiska på/av-inställningarna.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Inställning" och tryck på ENTER.

2. Tryck på knappen ▲ eller ▼ för att välja "Tid" och tryck på ENTER.

3. Tryck på knappen ENTER igen för att välja "Ställ klockan".

Om du vill ...	Trycker du på ...
Gå vidare till “Tim” eller “Minut”	Knappen ◀ eller ▶.
Ställa in “Tim” eller “Minut”	Knappen ▲ eller ▼.
Tryck på knappen ENTER.

1. Tryck på knappen EXIT för att avsluta.

Om du drar ur strömsladden måste du ställa om klockan.

Du kan ställa in timmar och minuter genom att trycka på sifferknapparna på fjärrkontrollen.

Ställa in sovtimern

Du kan välja en tidsperiod på mellan 30 och 180 minuter innan TV:n automatiskt ska gå över till standby-läge.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Inställning" och tryck på ENTER.

2. Tryck på knappen ▲ eller ▼ för att välja "Tid" och tryck på ENTER.

3. Tryck på knappen ▲ eller ▼ för att välja "Sovtimer" och tryck på ENTER.

4. Tryck på knappen ▲ eller ▼ upprepade gånger tills den önskade tiden visas. (Av, 30, 60, 90, 120, 150, 180). Tryck på knappen ENTER.

5. Tryck på knappen EXIT för att avsluta.

Tv växlar automatiskt till vänteläget när timern när 0.

Tryck på knappen SLEEP på fjärrkontrollen tills lämpligt tidsintervall visas.

Du kan ställa in timerfunktionen för på/av så att tv:n:

- Slås på automatiskt och ställer in önskad kanal vid vald tidpunkt. - Stänger av automatiskt vid vald tidpunkt.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Inställning" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Tid" och tryck på ENTER.
3. Tryck på knappen ▲ eller ▼ för att välja "Starttid" och tryck på ENTER.
4. Tryck på knappen ▲ eller ▼ för att ändra "Tim", och tryck sedan på knappen ▶ för att gå till nästa steg. Ställ in andra funktioner med samma metod som ovan. När du är färdig trycker du på knappen ENTER för att återgå.
5. Tryck på knappen ▲ eller ▼ för att välja "Sluttid" och tryck på ENTER.
6. Tryck på knappen ▲ eller ▼ för att ändra "Tim", och tryck sedan på knappen ▶ för att gå till nästa steg. Ställ in andra funktioner med samma metod som ovan. När du är färdig trycker du på knappen ENTER för att återgå.
7. Tryck på knappen EXIT för att avsluta

Första steget är att ställa in TV:ns klocka.
Du kan också ställa in timmar och minuter genom att trycka på fjärrkontrollens sifferknappar.
Inställningen "Inställning" måste vara inställd till "Ja" för att timern skall fungera.

Välja språk

När du använder anläggningen för första gången, måste du välja språk för menyer och indikeringar.

1. Tryck på knappen MENU för att visa skämmenyn. Tryck på knappen ▲ eller ▼ för att välja "Inställning" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Språk" och tryck på ENTER.
3. Välj ett visst språk genom att trycka flera gånger på knappen ▲ eller ▼. Tryck på knappen ENTER. ▶ Du kan välja mellan 21 olika språk.
4. Tryck på knappen EXIT för att avsluta

Använda Spelläge

När du ansluter till en spelenhet, t.ex. PlayStation ^TM eller Xbox ^TM , kan du njuta av en mer verklig upplevelse genom att välja spelmenyn.

1. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Inställning" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Spelläge" eller "Dynamisk kontr.". Tryck på knappen ENTER .
3. Tryck på knappen ▲ eller ▼ för att välja "På" eller "Av". Tryck på knappen ENTER.
4. Tryck på knappen EXIT för att avsluta.

För att koppla ur spelkonsolen och ansluta en annan extern enhet ställer du in spelet på Av i inställningsmenyn.

Om du visar TV-menyn i spelläget skakar skärmen något.

Spelläge är inte tillgängligt i TV-mode (TV-läge).

Om Spelläge är på:
- Bildläge och Ljudläge ändras automatiskt till Anpassad och användare kan inte ändra läget.
- Ljudläge i menyn Ljud avaktiveras. Justera ljudet med equalizern.
- Funktionen Återställ ljud aktiveras.
Genom att välja funktionen Återställ efter inställningar av equalizern återställs inställningarna för equalizer till fabriksstandard.

Att använda energisparfunktionen

Den här funktionen justerar ljusstyrkan på TV:n för att minska energiförbrukningen. När du tittar på TV på natten skall du ställa in lägesalternativet "Energispar" på "Hög" för att reducera bländningen såväl som energiförbrukningen.

1. Tryck på knappen MENU för att visa skämmenyn. Tryck på knappen ▲ eller ▼ för att välja "Inställning" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Energispar" och tryck på ENTER.
3. Välj önskat alternativ ("Av", "Låg", "Medel", "Hög") genom att trycka på knappen ▲ eller ▼. Tryck på knappen ENTER.
4. Tryck på knappen EXIT för att avsluta.

   Den här funktionen fungerar inte i PC-läge.

Ställa in läget blå bakrund / Välja Melodi

Blå bakgrund:

En blå bakrund ersätter automatiskt en bild med störningar om inte någon signal tas emot eller om signalen är mycket svag. Om du vill visa bilden med störningar måste du stänga av läget "Blå bakgrund".

Melodi:

Du kan höra melodiljud när TV:n är på eller av med fjärrkontrollen.

1. Tryck på knappen MENU för att visa skämmenyn. Tryck på knappen ▲ eller ▼ för att välja "Inställning" och tryck på ENTER.
2. Tryck på knappen ▲ eller ▼ för att välja "Blå bakgrund" eller "Melodi". Tryck på knappen ENTER.
3. Tryck på knappen ▲ eller ▼ för att välja "På" eller "Av". Tryck på knappen ENTER.
4. Tryck på knappen EXIT för att avsluta.

Välja källa

Du kan välja mellan externa källor som är anslutna till din TV:s ingångar.

1. Tryck på knappen MENU för att visa menyn.

Tryck på knappen ENTER igen för att välja "Ingångar".

1. Tryck på knappen ENTER igen för att välja "Källa".

När ingen extern enhet är ansluten är endast "TV", "Ext.1", "Ext.2" och aktiverade i "Källa". "AV", "S-Video", "Component", "PC", "HDMI" är endast aktiverade när de är anslutna till utrustningen.

1. Välj enhet genom att trycka på knappen ▲ eller ▼.

Tryck på knappen ENTER.

Tryck på knappen SOURCE på fjärrkontrollen för att växla mellan alla tillgängliga källor. TV-läget kan väljas genom att du trycker på knappen TV eller P √ √ på fjärrkontrollen, men du kan inte välja det genom att trycka på knappen SOURCE.

Redigera ingångskällornas namn

Namnge den enhet som är ansluten insignalingången för att det skall bli lättare för dig att välja ingångskälla.

1. Tryck på knappen MENU för att visa menyn.

Tryck på knappen ENTER igen för att välja "Ingångar".

1. Tryck på knappen ▲ eller ▼ för att välja "Ändra namn" och tryck på ENTER.

2. Tryck på knappen ▲ eller ▼ för att välja den enhet som du vill redigera. Tryck på knappen ENTER.

3. Tryck på knappen ▲ eller ▼ för att välja önskad enhet.

Tryck på knappen ENTER.

1. Tryck på knappen EXIT för att avsluta.

Text-tv-dekoder

De flesta tv-kanaler har "text-tv-sidor" med information såsom:

◆ Tider för tv-program.
◆ Nyhetsbulletiner och väderleksrapporter.
♦ Sportresultat.
◆ Textning för döva.

Denna information är uppdelad på numrerade sidor (se bilden).

Del	Innehåll
A	Valt sidnummer.
B	Tv-sändarens identitet.
C	Aktuella sidonummer och sökstatus.
D	Datum och tid.
E	Text.
F	Statusinformation. FASTEXT-information.

Du kan visa text-tv-information när som helst, men signalmottagningen måste vara god. Annars:

◆ Kan information saknas.
◆ Visas kanske inte alla sidor.

Aktivera läget text-tv och visa innehållssidan genom att:

1. Använda knappen P ⚫ (☐) eller P ⚙ (☐) och välja kanal som har text-tv-service.

2. Trycka på knappen TTX/MIX (☐/☐) för att aktivera läget text-tv.

   Innehållssidan visas. Den visas när du trycker på knappen MENU (☐).

3. Tryk på knappen TTX/MIX (☐/☐) igen.

   Den aktuella sändningen visas samtidigt som text-tv-sidan på skärmen.

4. Tryck på knappen TV(☐) igen för att gå ur TTX- fönstret.

Om halva tecken förekommer när text visas, se till att språket för text är detsamma som i menyläget "Inställning". Om språken inte är desamma väljer du samma språk i menyn "Inställning".

Välj en specifik text-tv-sida

Tryck på sifferknapparna på fjärrkontrollen för att ange sidonumret direkt:

1. Ange det tresiffriga sidnumret i innehållsförteckningen genom att trycka på motsvarande sifferknappar.
2. Om den valda sidan hänger ihop med fler sidor, visas de andra sidorna i ordningsföljd. Om du vill frysa en sida trycker du ned -/- (☐). Tryck på -/- (☐) igen för att fortsätta.
3. Använd de olika bildskärmsalternativen:

Om du vill visa ...	Trycker du på ...
Både text-tv-information och normal tv-sändning	TTX/MIX ( [IMAGE]
Dold text (t.ex. svar på frågetävlingar)	INFO ( [IMAGE]
Normal bildskärm	INFO ( [IMAGE]
En underordnad sida genom att ange dess fyrsiffriga nummer	ADD/DEL ( [IMAGE]
Nästa sidaFöregående sida	P ⚠ ( [IMAGE])P ⚡ ( [IMAGE])
Dubbelt så stora bokstäver i:Den övre halvan av skärmenDen nedre halvan av skärmenNormal skärm	SLEEP ( [IMAGE])En gångTvå gångerTre gånger

Använda Fastext (Snabbtext) för att välja en text-tv-sida

De olika ämnena på teletext sidorna är färgkodade, och kan väljas genom att du trycker på de färgade knapparna på fjärrkontrollen.

1. Visa innehållssidan på text-tv:n genom att trycka på knappen TTX/MIX (☐/☐).
2. Tryck på den färgade knapp som överensstämmer med ditt val av ämne (tillgängliga ämnen visas i statusinformationen).
3. Tryck på den röda knappen för att visa föregående sida. Tryck på den gröna knappen för att visa nästa sida.
4. Tryck på knappen TV(☐) igen för att avsluta textvisningen.

Installera programvaran (baserad på XP)

Windows skärminställningar för en normal dator visas nedan. Rutorna på din dator kan skilja beroende på vilken version av Windows du använder och vilket grafikkort du har. Även om dina rutor ser olika ut är det i grunden samma inställningsinformation som visas i de flesta fall. (Om inte skall du kontakta din datortillverkare eller Samsung-återförsäljare).

1. Klicka först på "Control Panel" i Windows startmeny.
2. När fönstret för kontrollpanelen visas klickar du på "Appearance and Themes", En dialogruta för bildskärmen visas.
3. När fönstret för kontrollpanelen visas klickar du på "Display". En dialogruta för bildskärmen visas.
4. Gå till fliken "Settings" i bildskärmens dialogruta. Korrekt storleksinställning (upplösning): Optimal - 1360 X 768 Om det finns ett alternativ för vertikal frekvens i dialogrutan för bildskärmsinställningar, är det korrekta värdet "60" eller "60 Hz". I annat fall klickar du bara på "OK" och lämnar dialogrutan.

Visningsläge

Både bildskärmsläge och format varierar beroende på vilken datorbildskärm som används och på dess upplösning. Upplösningen i tabellen rekommenderas. (stöd finns för alla upplösningar mellan de gränser som visas)

Läge	Upplösning	Horisontell frekvens (kHz)	Vertikal frekvens (Hz)	Pixlar, klock hastighet (MHz)	Synkpolaritet (H/V)
IBM	640 x 480	31,469	59,940	25,175	- / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	800 x 600	37,879	60,317	49,500	+ / +
	1024 x 768	48,364	60,000	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1360 x 768	47,712	60,015	85,800	+ / +

Sammanflätat läge stöds inte.
Om ett videoformat som inte är standard väljs, kan det hända att enheten inte fungerar som den ska.
HDMI stöder inte PC-funktion.
Det finns stöd för lägena Separat och Komposit. Det finns inte stöd för SOG.

Ställa in datorn

Tryck på knappen PC på fjärrkontrollen och välj PC-läge.

Grov- och fininställning av bilden (Bildlås):

Meningen med inställningen av bildkvaliteten är att avlägsna eller reducera bildbrus. Om inte störningen försvinner vid fininställningen, justera då frekvensinställningen (grov) och gör sedan om fininställningen. När störningen har reducerats, ställer du in bilden igen så att den är placerad mitt på bildskärmen.

1. Förinställning: Tryck på knappen PC för att välja PC-läge.
2. Tryck på knappen MENU för att visa menyn. Tryck på knappen ▲ eller ▼ för att välja "Inställning" och tryck på ENTER.
3. Tryck på knappen ▲ eller ▼ för att välja "PC" och tryck på ENTER.
4. Tryck på knappen ENTER för att välja "Bildlås".
5. Tryck på knappen ▲ eller ▼ för att välja "Grov" eller "Fin" och tryck på ENTER.
6. Tryck på knappen ◀ eller ► för att justera skärmkvaliteten. Tryck på knappen ENTER.
7. Tryck på knappen EXIT för att avsluta.

Justera PC:ns skärmläge om den inte stämmer överens med TV-skärmen.

1. Följ instruktionerna "Grov- och fininställning av bilden (Bildlås)" nummer 1 till 3.
2. Tryck på knappen ▲ eller ▼ för att välja "Position" och tryck på ENTER.
3. Justera horisontalläget genom att trycka på knappen ▲ eller ▼. Justera vertikalläget genom att trycka på knappen ◀ eller ▶. Tryck på knappen ENTER.
4. Tryck på knappen EXIT för att avsluta.

Initialisera bildinställningar (Återställ bild):

Alla bildinställningar kan ersättas med fabriksinställningarna.

1. Följ instruktionerna "Grov- och fininställning av bilden (Bildlås)" nummer 1 till 3.
2. Tryck på knappen ▲ eller ▼ för att välja "Återställ bild" och tryck på ENTER.
3. Tryck på knappen EXIT för att avsluta.

Justera PC-skärmen automatiskt (Autojustering):

Med funktionen autojustering kan PC-skärmen ställa in sig automatiskt efter den ingående PC- videosignalen. Värdena för fint, grovt och position justeras automatiskt.

1. Följ instruktionerna "Grov- och fininställning av bilden (Bildlås)" nummer 1 till 3.
2. Tryck på knappen ▲ eller ▼ för att välja "Autojustering" och tryck på ENTER.
3. Tryck på knappen EXIT för att avsluta.

Felsökning: Innan du kontaktar servicepersonal

Inget ljud eller bild	Kontrollera att strömkabeln är ansluten till ett vägguttag.Kontrollera att du har tryckt på knapparna på enhetens framsida.Kontrollera inställningar för bildens kontrast och ljusstyrka.Kontrollera volymen.
Normal bild men inget ljud	Kontrollera volymen.Kontrollera om MUTE -knappen har tryckts in på fjärrkontrollen.
Ingen bild eller svartvit bild	Justera färginställningarna.Kontrollera att rätt utsändningsystem är valt.
Störningar på ljud och bild	Försök identifiera vilken elektrisk apparat som påverkar anläggningen och flytta den längre bort.Anslut anläggningen till ett annat vägguttag.
Suddig eller snöig bild, förvrängt ljud	Kontrollera riktning, placering och anslutning för antennen.Denna störning beror ofta på att en inomhusantenn används.
Fjärrkontrollen fungerar bristfälligt	Byt ut batterierna i fjärrkontrollen.Rengör överdelen av fjärrkontrollen (överföringsfönstret).Kontrollera batterianslutningarna.
Meddelandet "Kontr. signalkabel." visas.	Kontrollera att signalkabeln är ordentligt ansluten till PC:n eller videokällan.Kontrollera att PC:n eller videokällan är påslagen.
I PC-läge, visas meddelandet "Ej tillgängligt läge".	Kontrollera videoadapterns maximala upplösning och frekvens.Jämför dessa värden med data i bildskärmslägena.

Tekniska och miljömässiga specifikationer

Modellnamn	LE23R7
Skärmstorlek (Diagonal)	23 tum
Nätanslutning	AC 220-240 V, 50 Hz
Strömförbrukning	100 W
Upplösning PC	1360 x 768 @ 60 Hz
Ljud
Utgång	3 W x 2
Mätt (B x D x H)
Kropp	594 x 75 x 421 mm
Med stativ	594 x 216 x 476 mm
Vikt
Med stativ	7,6 kg
Miljöfaktorer
Drifttemperatur	10 °C till 40 °C (50 °F till 104 °F)
Driftfuktighet	10 % till 80 %, icke-kondenserande
Lagringstemperatur	-20 °C till 45 °C (-4 °F till 113 °F)
Lagringsfuktighet	5 % till 95 %, icke-kondenserande

Design och tekniska detaljer kan komma att ändras utan förvarning.
Den här enheten är en digital apparat av klass B

Indholdsfortegnelse

TILSLUTNING OG FORBEREDELSE AF TV'ET

Tryk när som helst på knappen ENTER for at afbryde lagringsprocessen.

1. Tryk på knappen ENTER.

Fjernsynet går automatisk i standby, när tælleren när til 0.

20 Velge bildestørrelse
21 Valg av bildeeffekt
22 Slå på/av bilde-i-bilde (PIP)
23 Slå av automatisk
24 Velg PC -modus direkte

Valg av hurtigtekstemne

Sette inn batterier i fjernkontrollen

1. Skyv dekselet helt ut.

2. Sett inn to AAA-batterier.

TV-apparatet slås av automatisk när tidsuret när 0.

Du kan höra en melodi när TV:n stängs av ellerpå.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

Denna markering på produkten och i manualen anger att den inte bör sorteras tillsammans med annat hushållsavfall när dess livstid är över. Till förebyggande av skada på miljö och hälsa bör produkten hanteras separat för ändamålsenlig återvinning av dess beständsdelar. Hushållsanvändare bör kontakta den återförsäljare som sålt produkten eller sin kommun för vidare information om var och hur produkten kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten bör inte hanteras tillsammans med annat kommersiellt avfall.
