Produkttyp	Soundbarsystem med trådlös subwoofer och surroundhögtalare
Varumärke	Samsung
Modell	HW-Q96R
Huvudenhetens mått (B x H x D)	1226.0 x 83.0 x 136.0 mm
Huvudenhetens vikt	8.8 kg
Subwooferns mått (B x H x D)	205.0 x 403.0 x 403.0 mm
Subwooferns vikt	9.8 kg
Surroundhögtalarens mått (B x H x D) per styck	120.0 x 210.0 x 141.0 mm
Surroundhögtalarens vikt per styck	2.1 kg
Total förstärkareffekt (soundbar)	18W x 10 + 10W x 3 (4 ohms)
Subwooferförstärkareffekt	160W
Surroundhögtalarförstärkareffekt per styck	35W x 4
Stödda ljudformat	LPCM 8ch, Dolby Digital, Dolby Atmos (True HD / Digital Plus), DTS:X
Trådlös anslutning	Wi-Fi (2,4/5 GHz), Bluetooth 4.2, egen 5,8 GHz för subwoofer/surround
HDMI-ingångar	2 (HDMI IN 1, HDMI IN 2)
HDMI-utgång (ARC)	1 (HDMI OUT TV-ARC)
Optisk ingång	1 (DIGITAL AUDIO IN OPTICAL)
Kontrollmetoder	Fjärrkontroll, SmartThings-app, TV-fjärrkontroll (Samsung eller kompatibel), Amazon Alexa
Automatisk avstängning	Ja (efter 18 minuter i viloläge)
Strömförbrukning i standby	4.5 W
Driftstemperatur	+5°C to +35°C
Driftfuktighet	10% till 75%
Väggmonterbar	Ja (monteringssats ingår)
Rengöringsinstruktioner	Torka med en torr trasa; använd inte vätskor eller aerosol
Säkerhetscertifieringar	CE, klass II, uppfyller EU-direktiv

Vanliga frågor - HW-Q96R SAMSUNG

Hur ansluter jag soundbaren till min TV?

Du kan ansluta via HDMI (ARC) för bästa kvalitet, optisk kabel eller trådlöst via Bluetooth eller Wi-Fi. För HDMI, anslut en HDMI-kabel från soundbarens HDMI OUT (TV-ARC) till TV:ns HDMI IN (ARC)-port. Välj sedan 'TV ARC'-läge på soundbaren. För optisk, använd en digital optisk kabel och välj 'D.IN'-läge. För Bluetooth, tryck på PAIR-knappen på fjärrkontrollen och välj soundbaren från TV:ns Bluetooth-lista.

Hur parar jag ihop subwoofern och surroundhögtalarna?

Subwoofern och surroundhögtalarna ansluter automatiskt när de slås på. Om de inte gör det, tryck och håll in ID SET-knappen på baksidan av varje högtalare i 5 sekunder tills den blå lysdioden blinkar, tryck sedan och håll in Upp-knappen på soundbar-fjärrkontrollen i 5 sekunder. Högtalarna kommer att paras och de blå lysdioderna blir fasta.

Kan jag montera soundbaren på väggen?

Ja, soundbaren kan väggmonteras. Använd den medföljande väggmonteringsguiden, hållarskruvarna och väggfästena. Se till att väggen kan bära vikten och borra hål på de markerade positionerna. Skjut soundbaren på hållarna. Lämna minst 5 cm utrymme under TV:n om du monterar under den.

Vilka ljudlägen finns tillgängliga?

Soundbaren erbjuder fyra lägen: STANDARD (originalljud), SURROUND (utökat ljudfält), GAME PRO (optimerat för spel) och ADAPTIVE SOUND (analyserar automatiskt innehåll för optimerat ljud). Tryck på SOUND MODE-knappen på fjärrkontrollen för att växla mellan dem.

Stöder denna soundbar Dolby Atmos?

Ja, HW-Q96R stöder Dolby Atmos via HDMI-ingång. När du spelar Dolby Atmos-innehåll visas 'DOLBY ATMOS' på displayen och den matar ut 7.1.4-kanaler. Observera att ljudeffektlägen är inaktiverade i Dolby Atmos-läge.

Hur uppdaterar jag soundbar-programvaran?

Soundbaren uppdateras automatiskt när den är ansluten till internet via Wi-Fi. Alternativt kan du ladda ner uppdateringen från Samsungs webbplats till en USB-enhet och sätta in den i SERVICE-porten på bottenpanelen. Följ instruktionerna på skärmen.

Kan jag styra soundbaren med min TV-fjärrkontroll?

Ja, om du har en Samsung-TV (2017 eller senare) ansluten via optisk kabel kan du använda TV-fjärrkontrollen. För andra märken, tryck och håll in WOOFER-knappen på soundbar-fjärrkontrollen i 5 sekunder för att växla till 'ALL-TV REMOTE'-läge. Använd sedan TV:ns meny för att ställa in ljudutgången till externa högtalare.

Hur återställer jag soundbaren till fabriksinställningar?

Med soundbaren avstängd, tryck och håll in (Sound Control)-knappen på fjärrkontrollen i mer än 5 sekunder tills högtalaren slås på. 'INIT' visas på displayen och soundbaren återställs till fabriksinställningar.

Vad är Bluetooth-räckvidden?

Bluetooth-anslutningen fungerar inom cirka 10 meter (33 fot) från soundbaren. Väggar och hinder kan minska räckvidden. Om anslutningen är instabil, flytta enheten närmare eller ta bort hinder.

Hur rengör jag soundbaren?

Rengör soundbaren med en mjuk, torr trasa. Använd inte vätskor, aerosol eller slipande rengöringsmedel eftersom de kan skada ytan. Koppla ur soundbaren före rengöring.

BRUKSANVISNING HW-Q96R SAMSUNG

Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt.

Auto Power Link slår automatisk på Soundbar när TV-en slås på.

1. Koble sammen Soundbar og en TV med en digital optisk kabel (følger ikke med).

2. Trykk på Venstre-knappen på fjernkontrollen i 5 sekunder for å aktivere eller deaktivere Auto Power Link.

- Standardinnstillingen for Auto Power Link er ON.

Er volumet stilt inn på minimumsnivå?

→ Justerer volumet.

I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.

2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.
4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

OM DEN HÄR HANDBOKEN

Användarhandboken har två delar: den här enkla ANVÄNDARHANDBOKEN på papper, och en detaljerad FULLSTÄNDIG HANDBOK som du kan hämta.

Se den här handboken för säkerhetsanvisningar, produktinstallation, komponenter, anslutningar och produktspecifikationer.

Du hittar den FULLSTÄNDIG HANDBOK i Samsungs supportcenter på webben genom att skanna QR-koden. Om du vill visa handboken på din dator eller mobil laddar du ned den i dokumentformat från Samsungs webbplats. (http://www.samsung.com/support)

Design, specifikationer och programskärm kan ändras utan föregående meddelande.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2) ____ 2

02 Produktöversikt 3

Frontpanel/översidespanel på Soundbar ____ 3

Bottenpanelen på Soundbar ____ 4

03 Ansluta Soundbar 5

Ansluta ström ____ 5

Ansluta Soundbar till subwoofern och surroundljudshögtalarna ____ 6

• Rekommenderad högtalarlayout 6
• Automatisk anslutning mellan subwoofern eller surroundljudshögtalarna och Soundbar 6
• Ansluta subwoofern eller surroundljudshögtalarna manuellt om automatisk anslutning misslyckas ____ 7

04 Anslutning till tv:n 9

Metod 1. Ansluta via kabel ____ 9

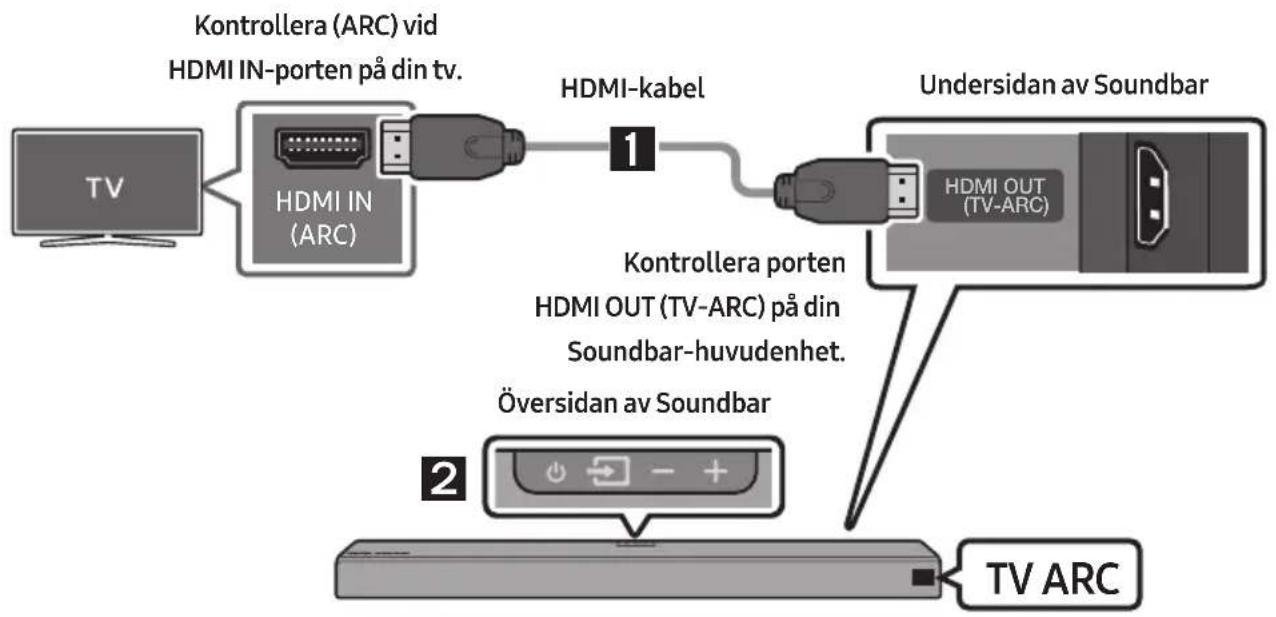

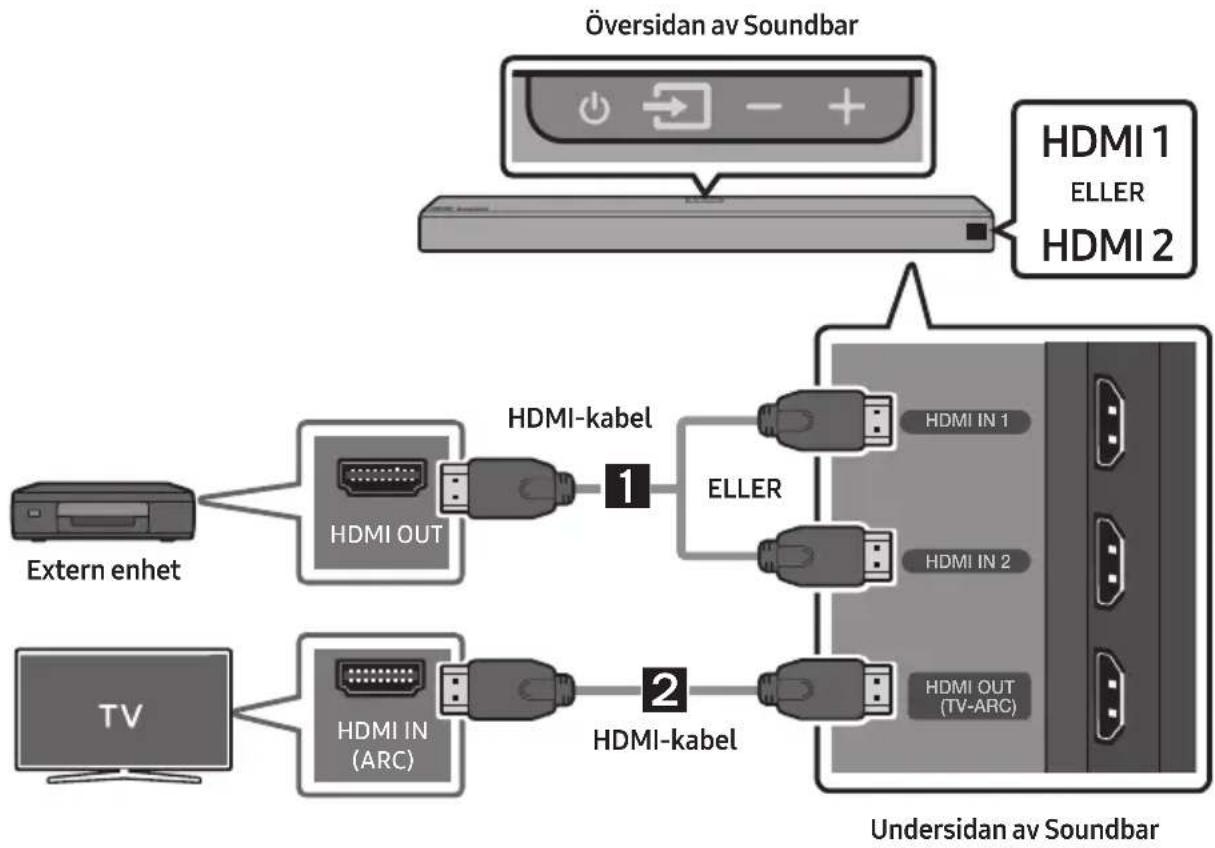

• Ansluta en tv med en HDMI-kabel ____ 9

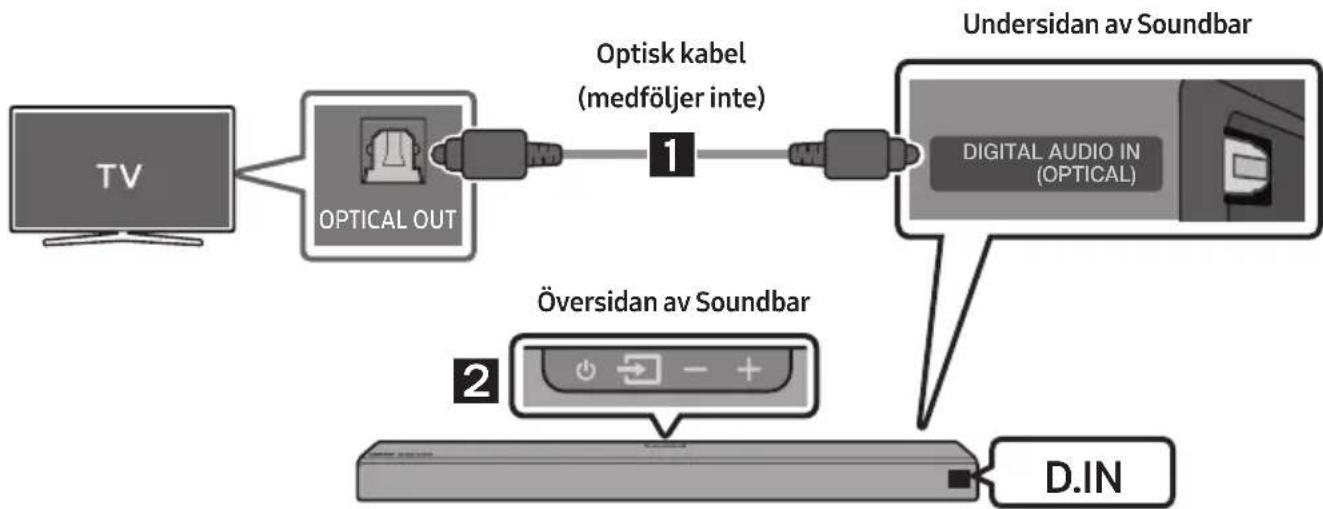

• Ansluta med en optisk kabel 10

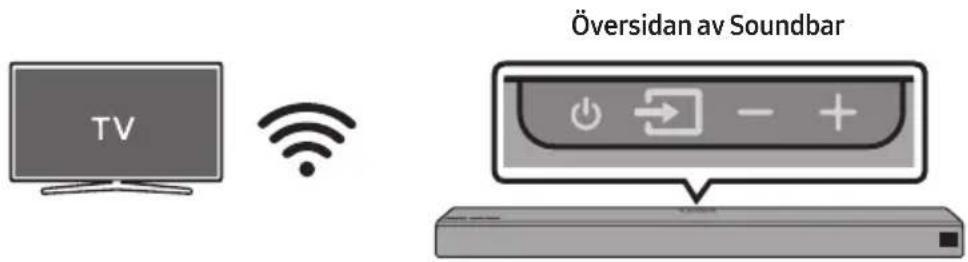

Metod 2. Ansluta trådlöst ____ 11

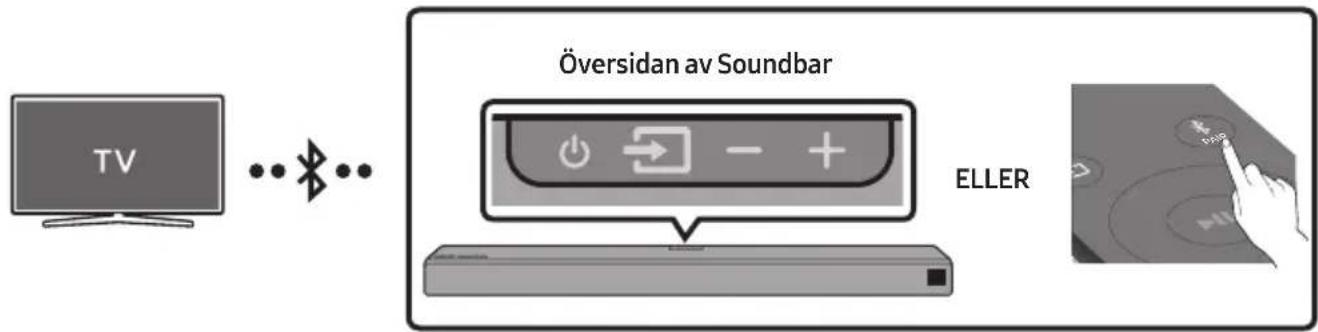

• Ansluta en tv via Bluetooth 11
• Ansluta via Wi-Fi 13

05 Ansluta en extern enhet 15

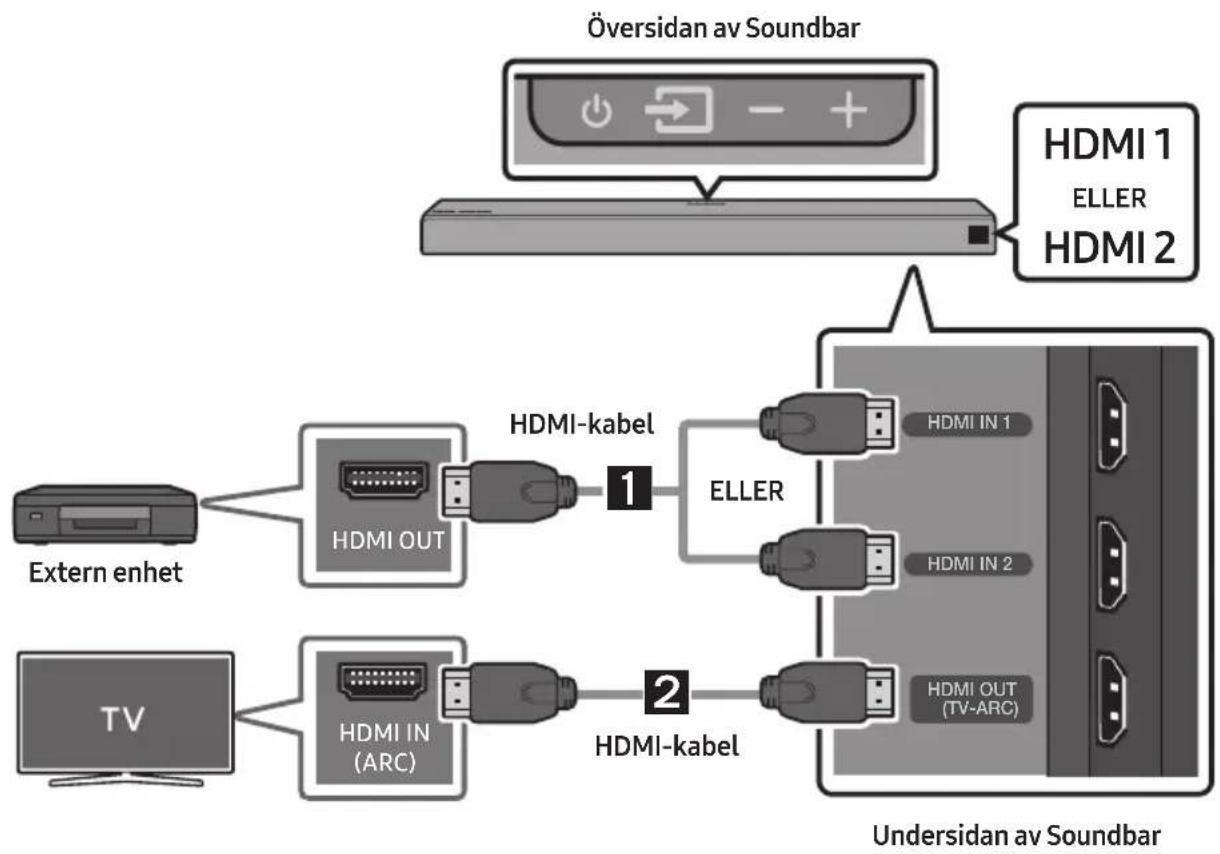

Ansluta via en HDMI-kabel (med funktion för Dolby Atmos-avkodning och -uppspelning) ____ 15

Ansluta via en HDMI-kabel 16

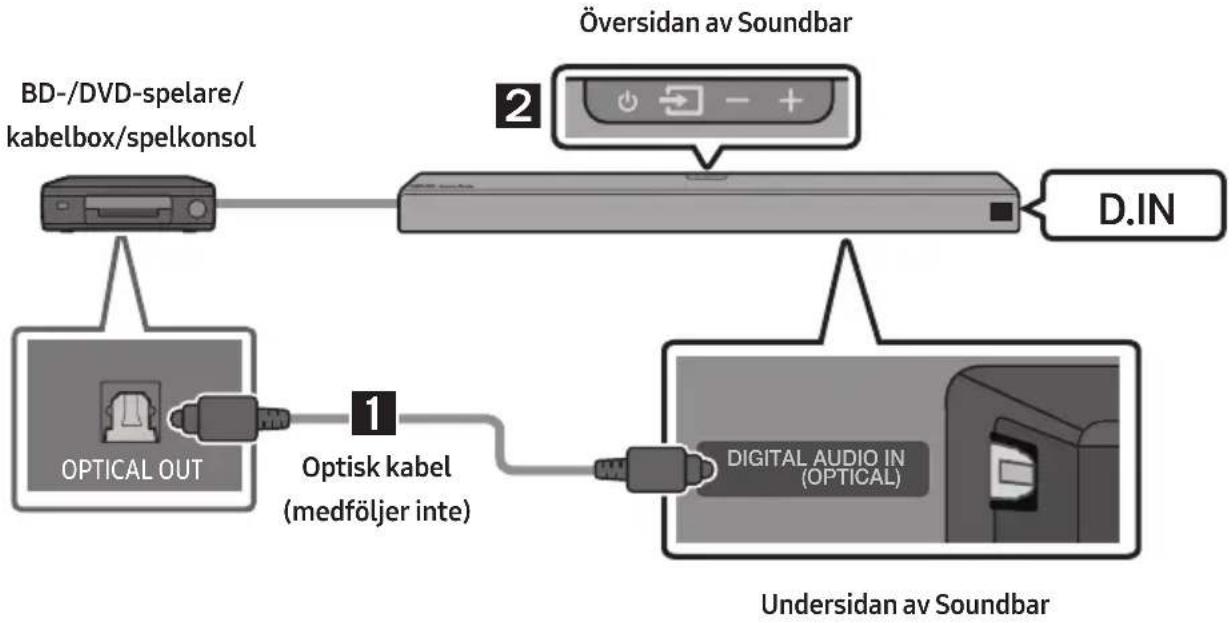

Ansluta med en optisk kabel 17

06 Ansluta en mobilenhet 18

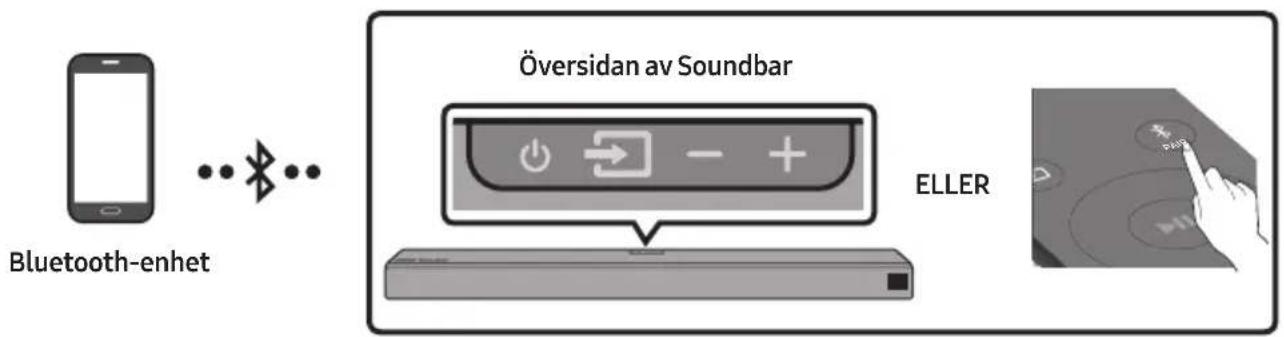

Ansluta via Bluetooth 18

Ansluta via Wi-Fi (trådlöst nätverk) 21

07 Ansluta en Amazon-produkt 23

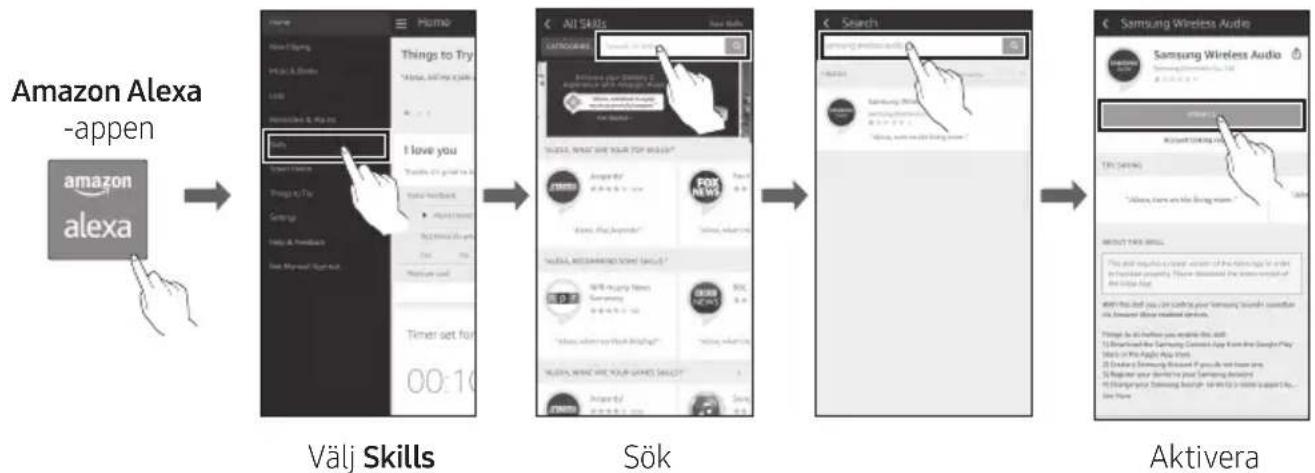

Anslutning och användning med en Amazon-produkt (Amazon Echo) 23

Använd röstkommandon för att styra Soundbar ____ 25

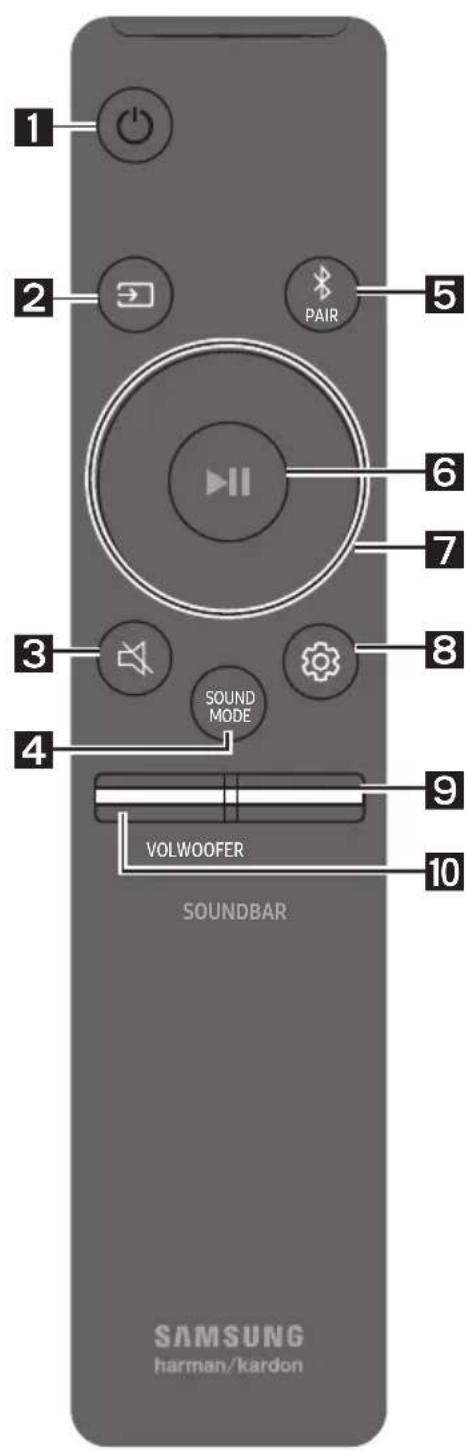

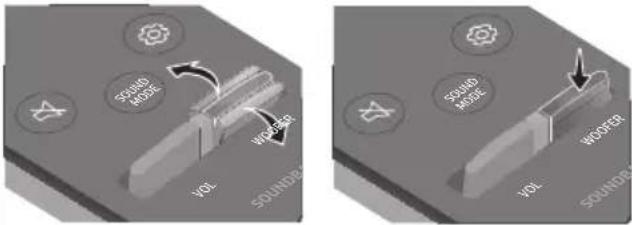

08 Använda fjärrkontrollen 26

Använda fjärrkontrollen ____ 26

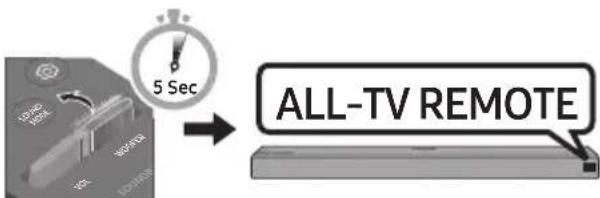

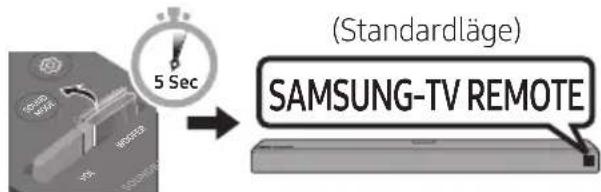

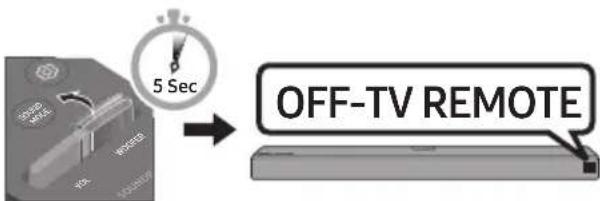

Justera Soundbar-volymen med fjärrkontrollen till en tv ____ 29

Använda de dolda knapparna (knappar med mer än en funktion) ____ 30

Uteffektspecifikationer för de olika ljudeffektslägena ____ 30

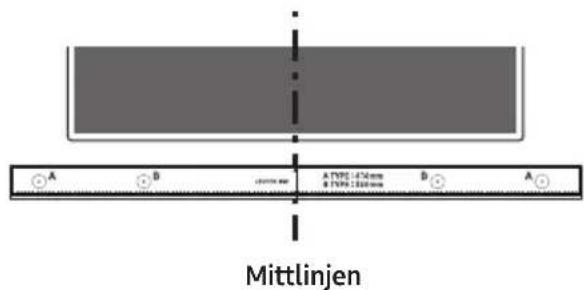

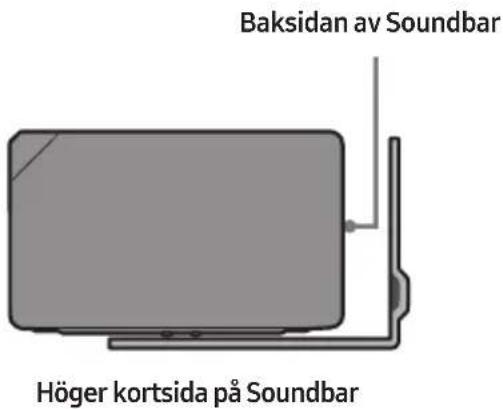

09 Installera väggfästet 31

Försiktighetsåtgärder vid installation ____ 31

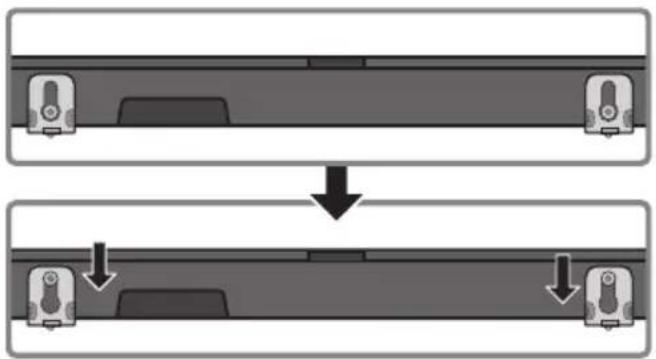

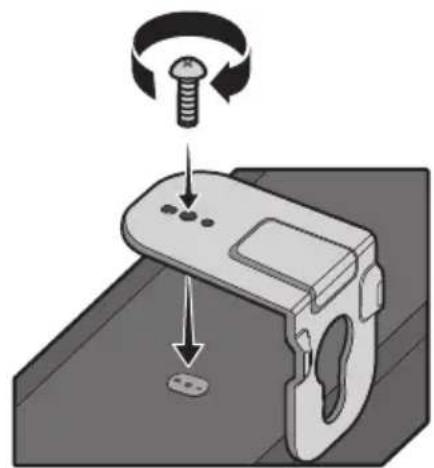

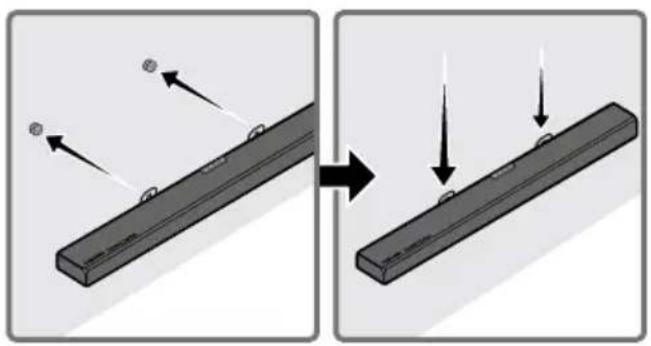

Väggmonteringskomponenter ____ 31

Montera surroundljudshögtalarna på en vägg (säljs separat) 33

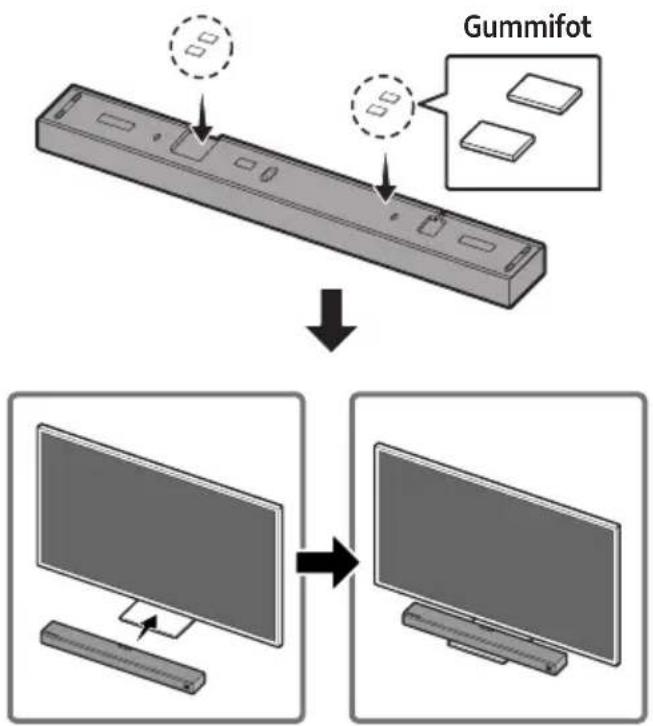

10 Installera Soundbar ovanpå ett TV-stativ 34

Komponent 34

11 Program-uppdatering 34

12 Felsökning 35

13 Licens 36

14 Licensmeddelande för open source 37

16 Specifikationer och guide 38

Specifikationer 38

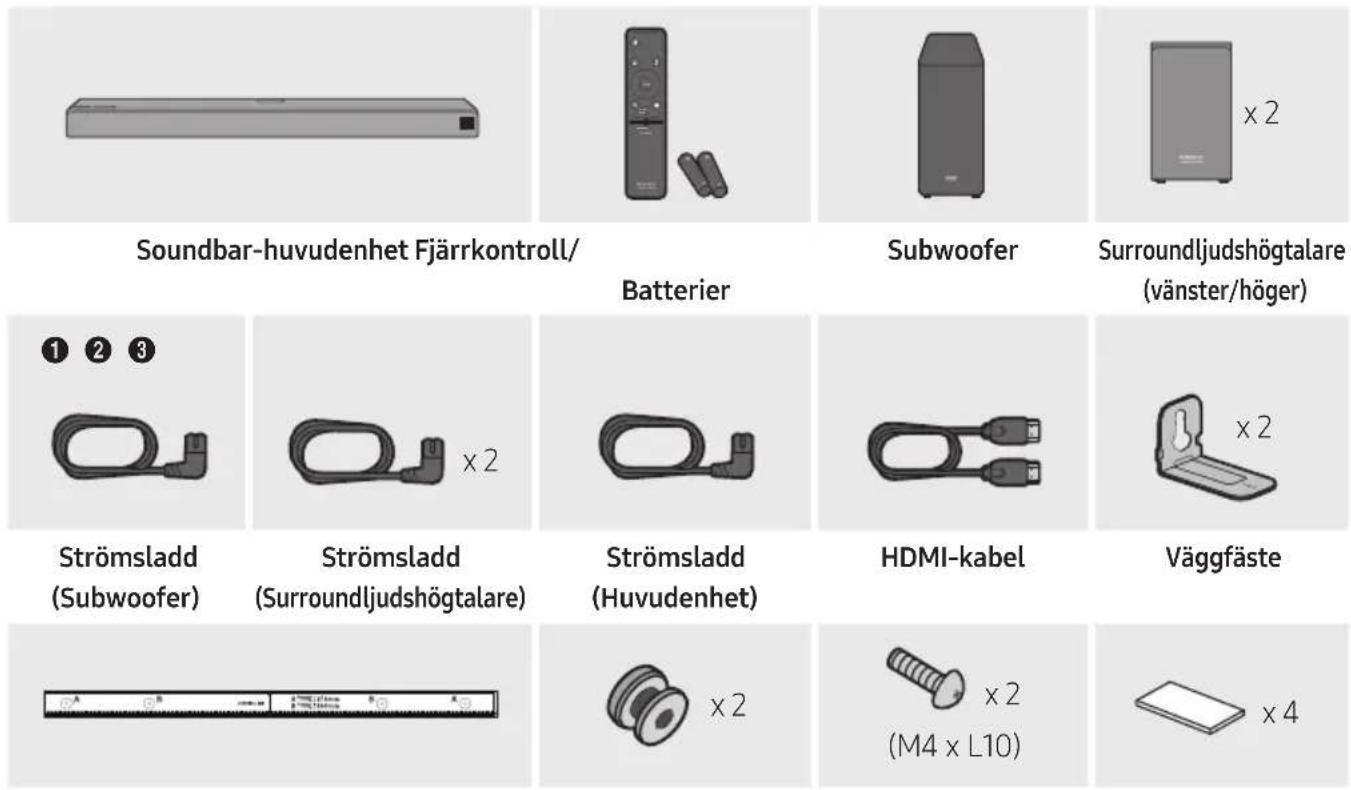

01 KONTROLLERA KOMPONENTERNA

Väggfästguide Fästskruv Skruv Gummifot

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbarhuvudenhetens undersida)
• Stegen för strömanslutning är märkta (1, 2, 3). Mer information om strömanslutningar finns på sidan 5.
• Kontrollera etiketten på baksidan av surroundljudshögtalarna för att skilja mellan vänster och höger högtalare.
• Kontakta något av Samsungs servicecenter eller Samsungs kundsupport om du vill köpa tillbehör eller tillvalskablar.
• Utseendet hos tillbehören kan variera något från illustrationerna ovan.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2)

Skjut batteriluckan i pilens riktning tills den har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast batteriluckan igen.

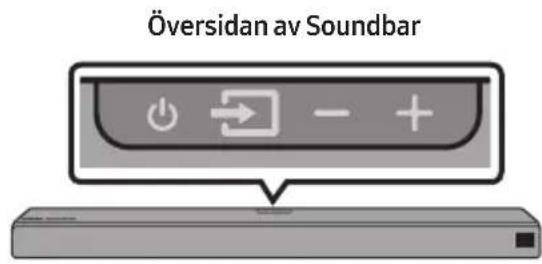

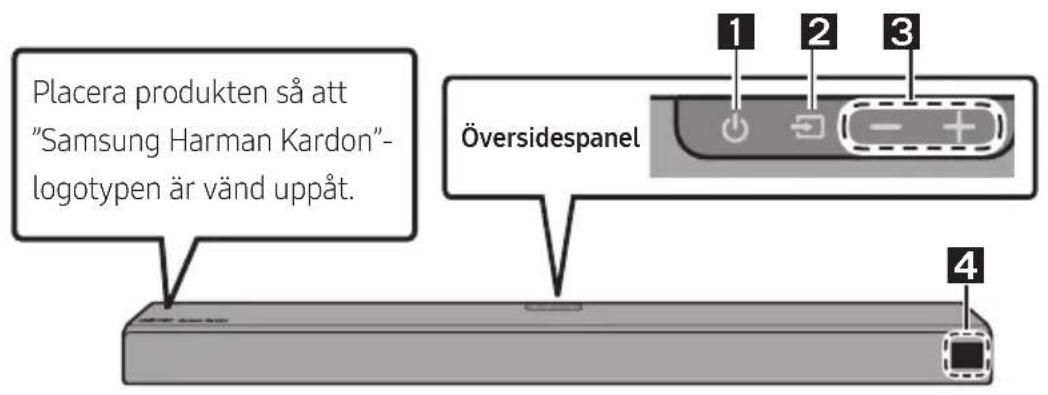

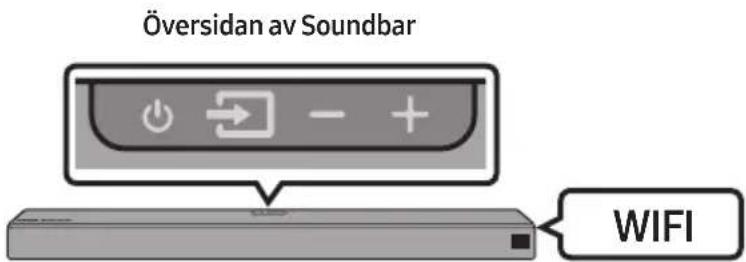

Frontpanel/översidespanel på Soundbar

1	Knappen (Ström)Slår på och av strömmen.• Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer.- D.IN / HDMI 1 / HDMI 2 / WIFI / BT-läget: Om det inte förekommer någon ljudsignal inom 18 minuter.
2	Knappen (Källa)Väljer ingångsläge för källa.
	Ingångsläge Skärm
	Optisk digital ingång D.IN
	ARC (HDMI OUT)-ingång	D.IN → TV ARC (Autokonvertering)
	HDMI-ingång HDMI 1 / HDMI 2
	Wi-Fi-läge	WIFI
	BLUETOOTH-läge	BT
3	Knappen -/+ (Volym) Justerar volymen.• När volymnivån justeras visas den på framsidesdisplayen på Soundbar.
4	SkärmVisar produktens status och aktuella läge.

• När du kopplar in nätsladden fungerar strömbrytaren i 4 till 6 sekunder.
• När du slår på strömmen till enheten tar det 4 till 5 sekunder innan den kan reproducera ljud.
• Om du endast vill lyssna på ljudet från Soundbar måste du stänga av TV-högtalarna i menyn Ljudkonfiguration på din TV. Se den bruksanvisning som medföljer din TV.

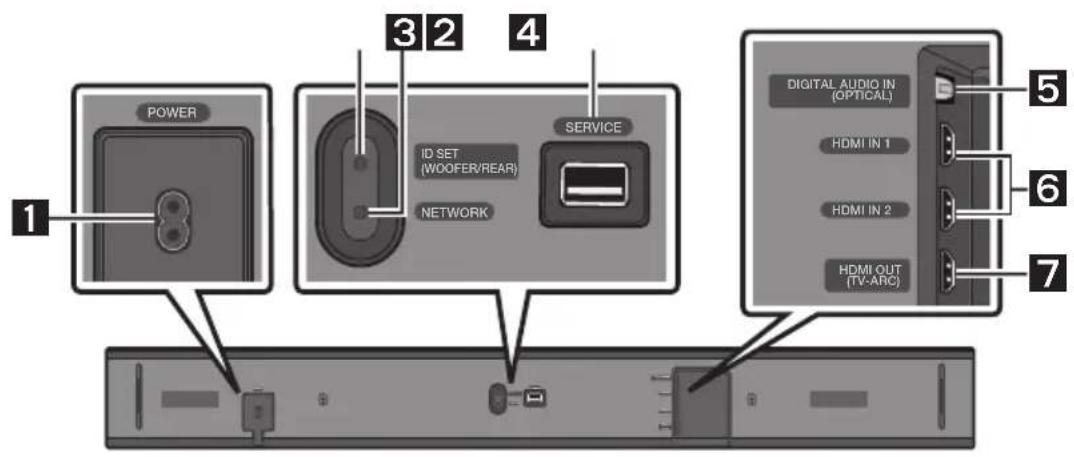

Bottenpanelen på Soundbar

1	POWERAnslut AC-strömkabeln till Soundbar.
2	ID SET (WOOFER/REAR)Tryck här för att ansluta Soundbar trådlöst till surroundhögtalare och en subwoofer.• Håll knappen Upp på fjärrkontrollen intryckt i 5 sekunder för att slutföra ID SET.

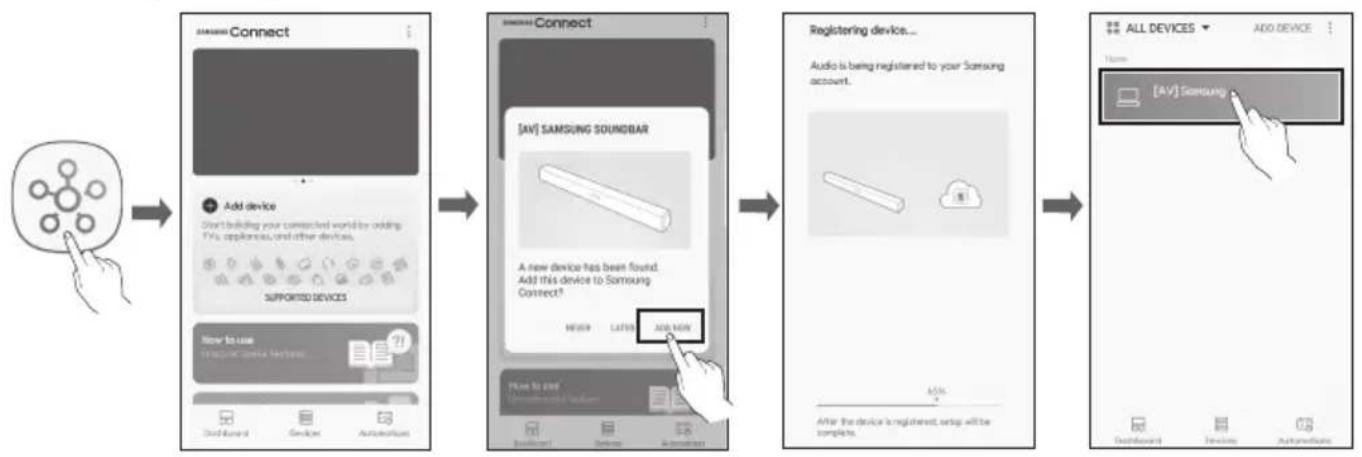

3	NETWORKAnslut till ett trådlöst nätverk (Wi-Fi) via appen SmartThings.
4	SERVICEAnslut en USB-lagringsenhet för att uppgradera produktens programvara.
5	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.
6	HDMI IN 1 / HDMI IN 2Ingång för digitala video- och ljudsignaler samtidigt med en HDMI-kabel.Anslut till HDMI-utgången på en extern enhet.
7	HDMI OUT (TV-ARC)Anslut till HDMI (ARC)-kontakten på en tv.

• När du kopplar från strömkabeln från ett vägguttag ska du dra i kontakten. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett växelströmsuttag förrän alla anslutningar mellan komponenterna är klara.

03 ANSLUTA SOUNDBAR

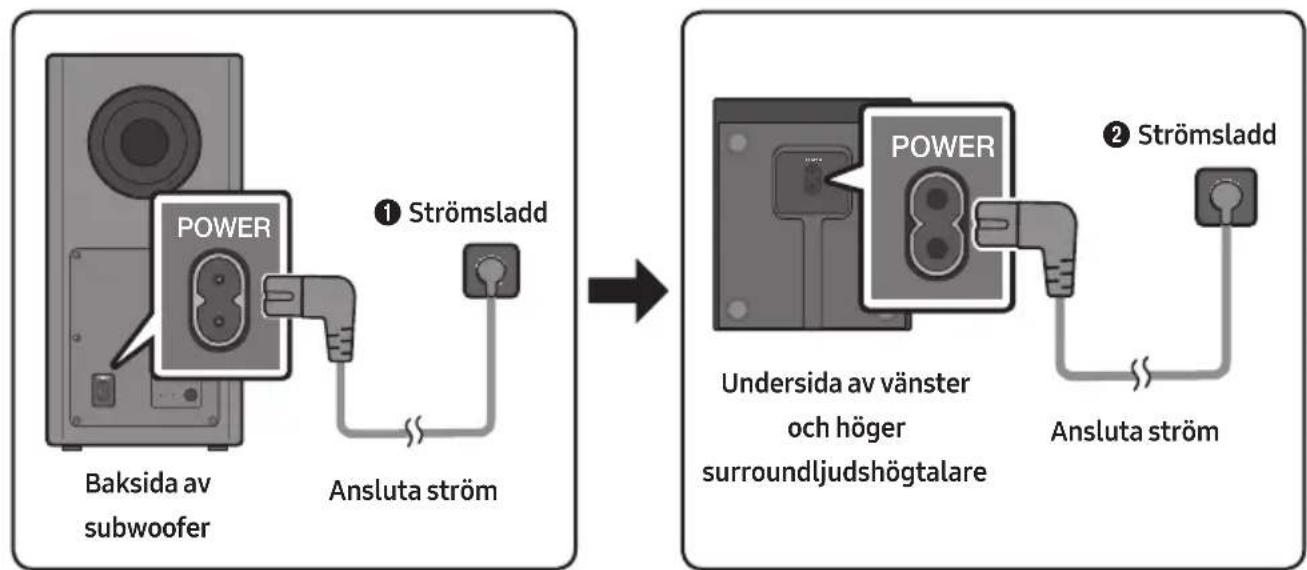

Ansluta ström

Använd strömkomponenterna (①, ②, ③) för att ansluta subwoofern, surroundljudshögtalarna och Soundbar till eluttag i följande ordning:

① Anslut strömsladden till subwoofern.
② Anslut strömsladden till vänster och höger surroundljudshögtalare.

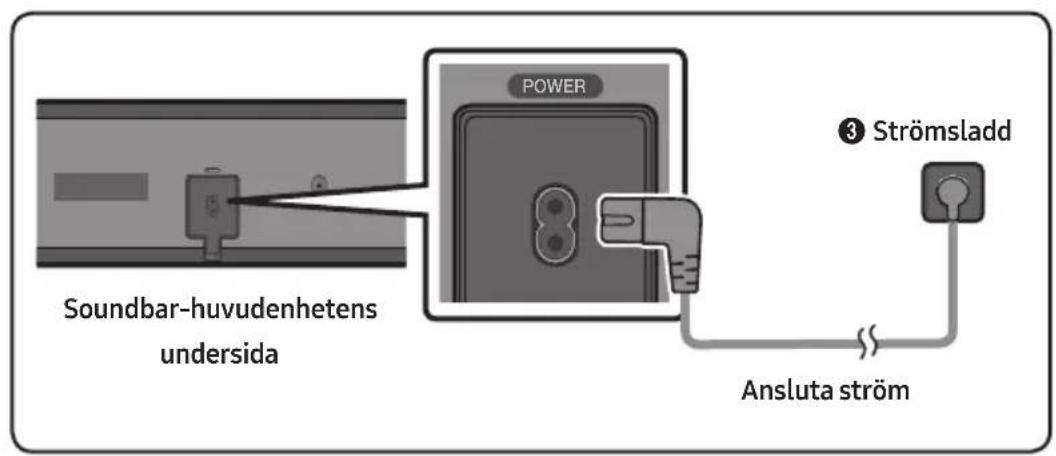

③ Anslut strömsladden till Soundbar.

Se bilderna nedan.

- Mer information om den strömförsörjning som krävs och om strömförbrukning finns på etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

Ansluta Soundbar till subwoofern och surroundljudshögtalarna

När subwoofern är ansluten kan du få ett djupt basljud.

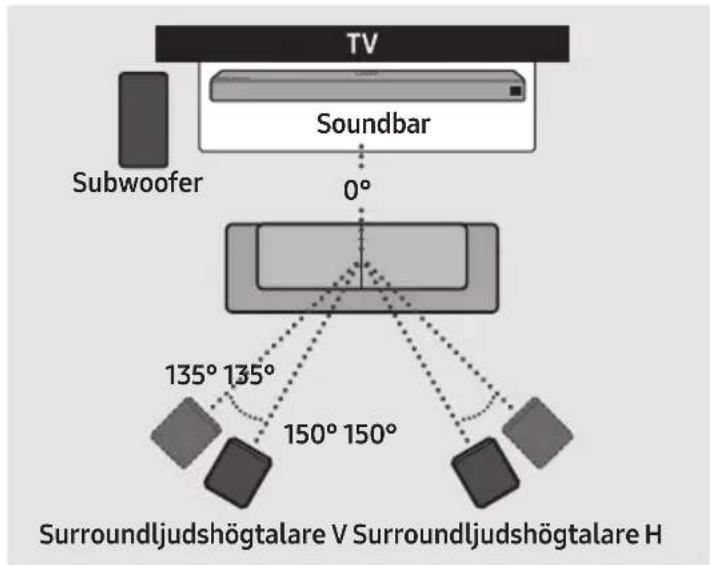

Rekommenderad högtalarlayout

! VAR FÖRSIKTIG

• Det finns inbyggda antenner för trådlös mottagning i den trådlösa subwoofern och surroundljudshögtalarna. Skydda enheterna mot vatten och fukt.
• För bästa möjliga lyssningsprestanda bör du se till att områdena runt den trådlösa subwoofern och surroundljudshögtalarna är fria från hinder.

Automatisk anslutning mellan subwoofern eller surroundljudshögtalarna och Soundbar

Subwoofern och/eller surroundljudshögtalarna ansluts till Soundbar automatiskt om de är anslutna till eluttag.

- När den automatiska hopparningen har slutförts tänds de blå indikatorlamporna på baksidan av subwoofern eller surroundljudshögtalarna.

LED-indikatorlampor på baksidan av subwoofern och surroundljudshögtalarna

LED Status Beskrivning Lösning
Blå	På	Lyckad anslutning (normal drift)	-
	Blinkar Återställer anslutningen		Kontrollera om strömkabeln som är ansluten till huvudenheten för Soundbar är korrekt ansluten eller vänta ca 5 minuter. Om blinkandet fortsätter provar du med att ansluta subwoofern manuellt.Se sidan 7.
Röd På		Standby (när Soundbar-huvudenheten är avstängd)	Kontrollera att strömkabeln till Soundbar-huvudenheten är korrekt ansluten.
		Anslutningen misslyckades	Anslut igen. Se anvisningarna för manuell anslutning på sidan 7.
Röd och blå	Blinkar Felfunktion		Se kontaktinformationen till Samsung Service Center i handboken.

Ansluta subwoofern eller surroundljudshögtalarna manuellt om automatisk anslutning misslyckas

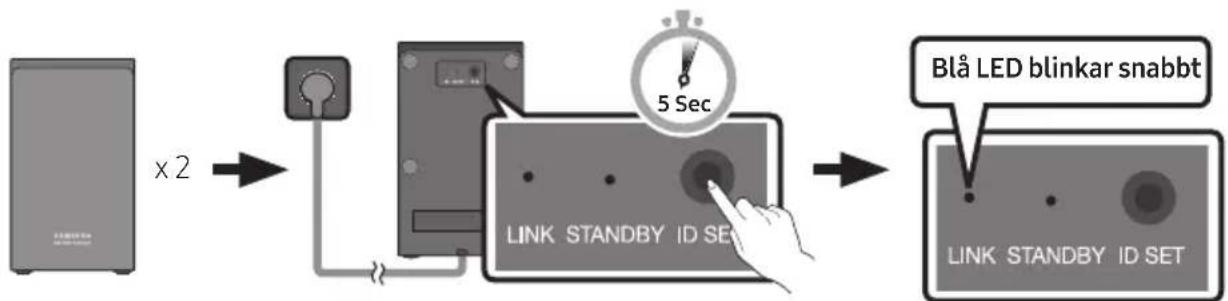

Innan du utför proceduren för manuell anslutning nedan:

• Kontrollera att strömkablarna för Soundbar och subwoofern eller surroundljudshögtalarna är korrekt anslutna.

• Se till att Soundbar är på.

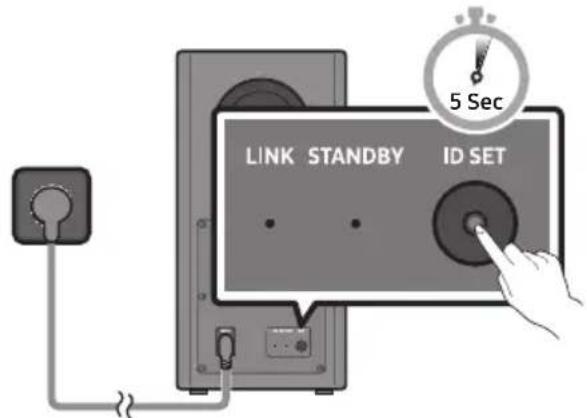

• Håll ID SET på baksidan av subwoofern och surroundljudshögtalarna intryckt i minst 5 sekunder.

- Den röda indikatorlampan på baksidan av varje högtalare släcks och den blå indikatorlampan börjar blinka.

Baksida av subwoofer

Baksida av vänster och höger surroundljudshögtalare

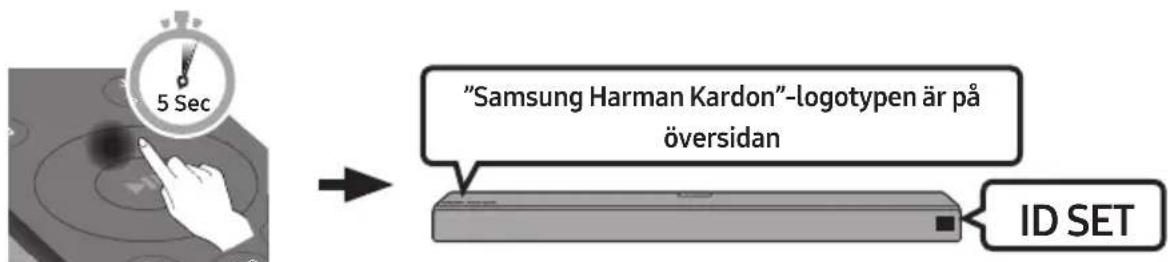

1. Håll knappen Upp på fjärrkontrollen intryckt i minst 5 sekunder.

2. MeddelandetID SET visas på Soundbars display ett kort tag och försvinner sedan.

3. Soundbar slås på automatiskt när ID SET är klar.

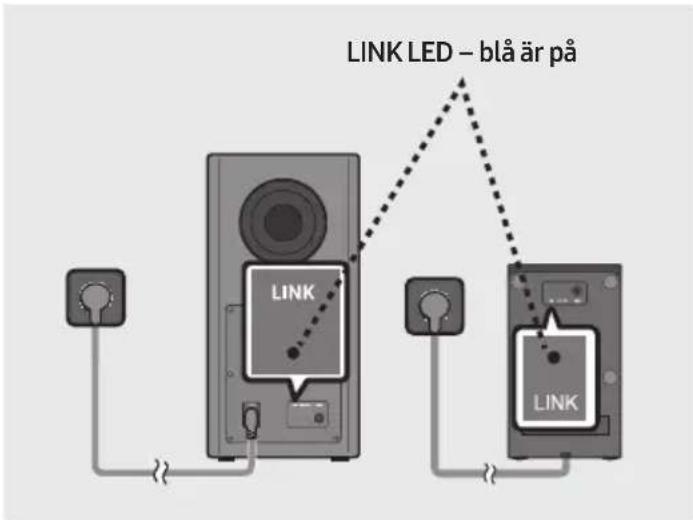

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

När anslutningen har upprättats lyser de blå indikatorlamporna på baksidan av subwoofern och surroundljudshögtalarna utan att blinka.

OBS!

• Anslut inte den här produktens strömkabel eller din tv till ett vägguttag förrän alla anslutningar mellan komponenterna är klara.
• Innan du flyttar eller installerar den här produkten ska du se till att stänga av den och dra ur strömkabeln.
• Om huvudenheten är avstängd går den trådlösa subwoofern in i standbyläge och lysdioden STANDBY på baksidan blir röd efter att ha blinkat blått flera gånger.
• Om du använder en enhet som använder samma frekvens (5,8 GHz) som Soundbar i närheten av Soundbar, kan störningar orsaka vissa ljudavbrott.
• Det maximala överföringsavständet för den trådlösa signalen hos huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

SÄKERHETSÅTGÄRDER

• De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt.
• För bästa möjliga lyssningsprestanda bör du se till att området runt den trådlösa subwoofern och surroundhöqtalarna är fritt från hinder.

04 ANSLUTNING TILL TV:N

Hör tv-ljudet från din Soundbar via kabelanslutning eller trådlös anslutning.

• När Soundbar är ansluten till en vald Samsung-tv kan Soundbar styras med tv:ns fjärrkontroll.
• Den här funktionen är tillgänglig för Samsung Smart TV-modeller från 2017 och senare som stöder Bluetooth när Soundbar är ansluten till TV:n via en optisk kabel.
• Med den funktionen kan du också använda tv-menyn för att justera ljudfältet och olika inställningar samt volym och tyst.

Metod 1. Ansluta via kabel

När sändningssignalerna är Dolby Digital och inställningen för "Digitalt utmatningsformat för ljud" är PCM på din TV, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen har ändrats kommer du att uppleva att ljudkvaliteten blir bättre. (Tv-menyn kan använda olika ord för Dolby Digital och PCM beroende på tv:ns tillverkare.)

Ansluta en tv med en HDMI-kabel

1. När Soundbar och tv:n är på ansluter du HDMI-kabeln enligt bilden.
2. "TV ARC" visas i Soundbar-huvudenhetens display och tv-ljudet spelas upp på Soundbar.

- Om det inte går att höra TV-ljudet trycker du på knappen (Källa) på fjärrkontrollen eller på översidespanelen på Soundbar för att växla till "D.IN"-läge. Skärmen visar "D.IN" och "TV ARC" i tur och ordning och TV-ljudet spelas upp.

• Om "TV ARC" inte visas i Soundbar-huvudenhetens display, kontrollerar du att HDMI-kabeln är ansluten till rätt port.
• Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar

OBS!

• HDMI är ett gränssnitt som gör det möjligt att överföra ljud- och bilddata digitalt med en enda anslutning.
• Om det finns en ARC-port i tv:n ansluter du HDMI-kabeln till HDMI IN (ARC)-porten.
• Vi rekommenderar dig att använda en HDMI-kabel utan kärna om det är möjligt. Om du använder en HDMI-kabel med kärna ska du använda en som är tunnare än 14 mm i diameter.
• Anynet+ måste vara påslaget.
• Den här funktionen är inte tillgänglig om HDMI-kabeln inte stödjer ARC.

Ansluta med en optisk kabel

1. Anslut DIGITAL AUDIO IN (OPTICAL)-uttaget på Soundbar till OPTICAL OUT-uttaget på tv:n med en digital optisk kabel (medfölier inte).
2. Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan läget "D.IN".

Auto Power Link

Auto Power Link slår automatiskt på Soundbar när tv:n slås på.

1. Anslut Soundbar och en tv med en digital optisk kabel (medföljer inte).

2. Tryck på knappen Vänster på fjärrkontrollen i 5 sekunder för att aktivera eller inaktivera Auto Power Link.

- Auto Power Link är som standard inställd på ON.

(Om du vill inaktivera funktionen håller du knappen Vänster intryckt på fjärrkontrollen i 5 sekunder.)

- Beroende på den anslutna enheten kanske inte Auto Power Link fungerar.

- Den här funktionen är bara tillgänglig i läget "D.IN".

Metod 2. Ansluta trådlöst

Ansluta en tv via Bluetooth

När en tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Det går bara att ansluta en tv åt gången.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på fjärrkontrollen för att gå in i läget "BT PAIRING".

(ELLER) a. Tryck på knappen → (Källa) på översidespanelen och välj sedan "BT".
"BT" ändras till "BT READY" automatiskt om några sekunder om det inte finns någon Bluetooth-enhet ansluten till Soundbar.
b. När "BT READY" visas håller du knappen → (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj Bluetooth-läge på tv:n. (Se tv:ns handbok för mer information.)

2. Välj "[AV] Samsung Soundbar Q90R" från listan på tv-skärmen.

3. Välj Bluetooth-läge på tv:n. (Se tv:ns handbok för mer information.)

4. Välj "[AV] Samsung Soundbar Q90R" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Need Pairing" eller "Paired" i tv:ns lista över Bluetooth-enheter. Anslut till Soundbar genom att välja meddelandet och upprätta en anslutning.

- När tv:n är ansluten visas [Tv:ns namn] → "BT" på framsidesdisplayen på Soundbar.

1. Nu kan du höra tv-ljudet från Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. "[AV] Samsung Soundbar Q90R") visas i listan tar du bort den.
• Upprepa sedan steg 1 till och med 3.

OBS!

- När du har anslutit Soundbar till din TV för första gången använder du läget "BT READY" för att återansluta.

Koppla bort Soundbar från tv:n

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan något annat läge än "BT".

• Det tar tid att koppla bort eftersom tv:n måste ta emot ett svar från Soundbar. (Den tid som krävs kan variera beroende på tv-modell.)
• Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och tv:n trycker du på knappen ▶II (Uppspelning/Paus) på fjärrkontrollen i 5 sekunder medan Soundbar visar statusen "BT READY". (Växla mellan aktiverad → inaktiverad)

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I detta läge kan du söka efter tidigare anslutna TV-apparater eller ansluta en tidigare ansluten mobilenhet till Soundbar.
• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller håll knappen 📄 (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i "BT"-läget.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avständet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läget.

• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.

• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

Ansluta via Wi-Fi

Checklista före anslutning

1. Kontrollera att din Samsung Smart TV tillverkades efter 2013. Funktionen är bara kompatibel med Samsung Smart TV-apparater som tillverkades efter 2013.
2. Kontrollera att din trådlösa router (Wi-Fi) är redo och fungerar.
3. Kontrollera att tv:n är ansluten till den trådlösa routern (ditt Wi-Fi-nätverk).

Steg 1: Ansluta Soundbar till Wi-Fi

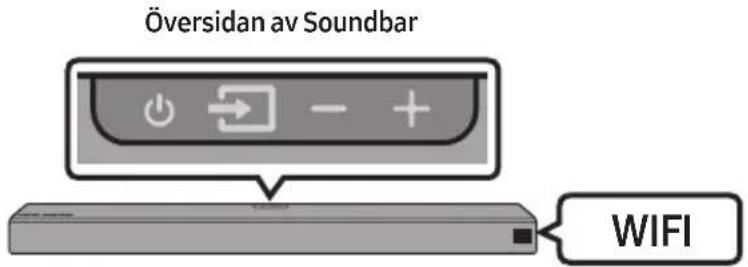

1. Tryck på knappen (Källa) på översidan av Soundbar eller på fjärrkontrollen för att välja läget "WIFI".

- När du använder vissa av Samsungs TV-apparater (Samsung Smart TV från 2016 till 2018 med stöd för Bluetooth.) - Om du väljer "WIFI"-läge när tv:n slås på visar tv-skärmen ett popup-fönster med anvisningar om hur du automatiskt ansluter Soundbar till en trådlös router (Wi-Fi). Se anvisningarna i popup-fönstret på tv:n.

1. Anslut din mobilenhet (smartphone, surfplatta, o.s.v.) till samma Wi-Fi-nätverk som tv:n är ansluten till.

2. Installera och starta appen SmartThings på mobilenheten (smartphone, surfplatta, o.s.v.).

1. Följ anvisningarna på appskärmen på mobilenheten för att ansluta Soundbar till Wi-Fi-nätverket.

Steg 2: Konfigurera inställningar på tv:n

- Om tv:n kopplas från det trådlösa nätverket efter att du ändrar ingångskälla till Soundbar, använder du tv-menyn för att ansluta tv:n till nätverket igen.

För TV-apparater som har kommit ut under 2019

Hem ( hood) → Inställn. ( ⓣ ) → Ljud → Ljudutgång → [AV] Samsung Soundbar Q90R (Wi-Fi)

För TV-apparater som har kommit ut under 2018

Hem (☐) → Inställn. (☐) → Ljud → Ljudutgång → [AV] Samsung Soundbar Q90R (Wi-Fi)

För TV-apparater som har kommit ut under 2017

Hem (☐) → Inställn. (☐) → Ljud → Ljudutgång → [AV] Samsung Soundbar Q90R (Wi-Fi)

För TV-apparater som har kommit ut under 2016

Hem (☐) → Inställn. (☐) → Ljud → Välj högtalare → [AV] Samsung Soundbar Q90R (Wi-Fi)

För TV-apparater som har kommit ut under 2015

Menyn → Ljud → Högtalarlista

För TV-apparater som har kommit ut under 2014

Menyn → Ljud → Högtalarinställningar → Multiroom Link - Inställn.

OBS!

• Tv:n och Soundbar måste vara anslutna till samma trådlösa nätverk (Wi-Fi).
• Om din trådlösa router (Wi-Fi) använder en DFS-kanal, kan du inte upprätta en Wi-Fi-anslutning mellan tv:n och Soundbar. Kontakta din internetleverantör för mer information.
• Om 5 GHz Wi-Fi-anslutningen inte är jämn använder du 2,4 GHz-bandbredden.
• Menyerna kan vara olika beroende på tillverkningsår. Se handboken för din TV.

05 ANSLUTA EN EXTERN ENHET

Anslut till en extern enhet genom ett fast eller trådlöst nätverk för att spela upp ljud från den externa enheten via Soundbar.

Ansluta via en HDMI-kabel (med funktion för Dolby Atmos-avkodning och -uppspelning)

• När du använder Dolby Atmos®: Om ingångskällan är Dolby Atmos® ges 7.1.4 utgångskanaler. När Dolby Atmos® är aktivt är ljudeffektlägena i Soundbar som styrs av knappen SOUND MODE inte tillgängliga.
• Viktigt: Den här produkten har bara stöd för Dolby Atmos® i HDMI-läge.

1. Anslut en HDMI-kabel från HDMI IN1- eller HDMI IN 2-uttaget på undersidan av Soundbar till HDMI OUT-uttaget på den digitala enheten.
2. Anslut en HDMI-kabel från HDMI OUT (TV-ARC)-uttaget på undersidan av Soundbar till HDMI IN-uttaget på tv:n.
3. Tryck på knappen ➞ (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan "HDMI1" eller "HDMI2".
4. "HDMI 1" eller "HDMI 2"-läget visas på Soundbar-displayen och ljudet spelas upp.

OBS!

- När Dolby Atmos® är aktiverat visas "DOLBY ATMOS" på frontdisplayen.

Konfigurera Dolby Atmos® på din BD-spelare eller annan enhet.

- Öppna alternativen för ljud ut i inställningsmenyn för din BD-spelare eller annan enhet och kontrollera att "Ingen Kodning" är valt för Bitstream. På t.ex. en Samsung BD-spelare går du till Menyn Hem → Ljud → Digital utgång och väljer sedan Bitstream (obearbetad).

- Om alternativen för ljud ut har en inställning för sekundart ljud ska sekundart ljud vara inställd på Av.

- Kontrollera att innehållet stöder Dolby Atmos®.

Ansluta via en HDMI-kabel

1. Anslut en HDMI-kabel från HDMI IN 1- eller HDMI IN 2-uttaget på undersidan av Soundbar till HDMI OUT-uttaget på den digitala enheten.

2. Anslut en HDMI-kabel från HDMI OUT (TV-ARC)-uttaget på undersidan av Soundbar till HDMI IN-uttaget på tv:n.

3. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan "HDMI1" eller "HDMI2".

4. "HDMI1" eller "HDMI2"-läget visas på Soundbar-displayen och ljudet spelas upp.

Ansluta med en optisk kabel

1. Anslut DIGITAL AUDIO IN (OPTICAL) på huvudenheten till OPTICAL OUT-uttaget på källenheten med en digital optisk kabel (medföljer inte).
2. Välj "D.IN"-läge genom att trycka på knappen ➞ (Källa) på översidespanelen eller på fjärrkontrollen.

06 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Du kan inte ansluta fler än en Bluetooth-enhet åt gången.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på fjärrkontrollen för att gå in i läget "BT PAIRING".

(ELLER)

a. Tryck på knappen ➕ (Källa) på översidespanelen och välj sedan "BT". "BT" ändras till "BT READY" automatiskt om några sekunder om det inte finns någon Bluetooth-enhet ansluten till Soundbar.

b. När "BT READY" visas håller du knappen (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj "[AV] Samsung Soundbar Q90R" från listan.

- När en Soundbar är ansluten till Bluetooth-enheten visas [Bluetooth-enhetens namn] → "BT" på framsidesdisplayen.

1. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex."[AV] Samsung Soundbar Q90R") visas i listan tar du bort den.
• Upprepa sedan steg 1 och 2.

OBS!

- När du har anslutit Soundbar till din mobilenhet för första gången använder du läget "BT READY" för att återansluta.

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I detta läge kan du söka efter tidigare anslutna TV-apparater eller ansluta en tidigare ansluten mobilenhet till Soundbar.
• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller håll knappen ➞ (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i "BT"-läget.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avständet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läget.
• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

– Om det finns ett starkt elektriskt fält runt Soundbar.
– Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
– Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågon måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

• Soundbar stöder SBC-data (44,1kHz, 48kHz).

• Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).
• När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja "[AV] Samsung Soundbar Q90R" i listan över anslutna enheter, så övergår Soundbar automatiskt till "BT"-läge.

- Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter. (Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

• Soundbar kommer endast att visas i Bluetooth-enhetens lista med sökta enheter när Soundbar visar "BT READY".
• Soundbar kan inte parkopplas till en annan Bluetooth-enhet om den redan är i Bluetooth-läge och är parkopplad med en Bluetooth-enhet.

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen (Källa) på den övre panelen eller på fjärrkontrollen och växla sedan till något annat läge än "BT".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

OBS!

• I Bluetooth-anslutningsläge kan Bluetooth-anslutningen stängas av om avständet mellan Soundbar och Bluetooth-enheten överskrider 10 m.
• Soundbar slås automatisk av efter 18 minuter i statusen Redo.

Mer om Bluetooth

Bluetooth är en ny teknik som gör att Bluetooth-kompatibla enheter enkelt kan ansluta till varandra med en kort trådlös anslutning.

• En Bluetooth-enhet kan orsaka ljud eller tekniskt fel, beroende på användning, i följande fall:
• När en del av kroppen är i kontakt med mottagnings- / överföringssystemet för Bluetooth-enheten eller Soundbar.
  – Elektrisk variation på grund av hinder i form av vägg, hörn eller företagspartition.
• Vid exponering för elektrisk störning från enheter inom samma frekvensband, som exempelvis medicinsk utrustning, mikrovågsugnar och trådlöst nätverk.
• Para ihop Soundbar med Bluetooth-enheten och håll ett kort avständ.
• Ju längre avständ mellan Soundbar och Bluetooth-enheten, desto sämre kvalitet.
  Om avståndet överskrider Bluetooth-enhetens användarintervall förloras anslutningen.
• I områden med dåliga mottagningsförhållanden kanske inte Bluetooth-anslutningen fungerar som den ska.
• Bluetooth-anslutningen fungerar bara när den är nära enheten. Anslutningen bryts automatiskt om avståndet ligger utanför det här intervallet. Även inom det här intervallet kan ljudkvaliteten försämras av hinder, såsom väggar eller dörrar.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Ansluta via Wi-Fi (trådlöst nätverk)

• Anslut en enstaka Soundbar till Wi-Fi för att komma åt en mängd musikströmningstjänster och internetradio. Anslut flera Soundbar-enheter till Wi-Fi för att använda grupperad uppspelning eller stereoljudläge.
• Om du vill ansluta en Soundbar till en mobilenhet via ett trådlöst nätverk (Wi-Fi) krävs appen SmartThings.

Den inledande anslutningen

1. Tryck på knappen (Källa) på översidan av Soundbar eller på fjärrkontrollen för att välja läget "WIFI".

1. Installera och starta appen SmartThings på mobilenheten (t.ex. smartphone eller surfplatta).

1. Starta appen och följ instruktionerna på skärmen för att registrera (lägga till) din Soundbar i appen.

- Det automatiska popupfönstret (den tredje illustrationen nedan) kanske inte är tillgänglig på vissa mobilenheter.

Om så är fallet väljer du "Add device" i appmenyn och slutför åtgärden. Din Soundbar har nu lagts till i appen.

Starta appen Lägg till högtalareAutomatisk popup

07 ANSLUTA EN AMAZON-PRODUKT

• Denna tjänst är inte tillgänglig i alla länder.
• Denna tjänst tillhandahålls av Amazon och kan avslutas när som helst. Samsung ansvarar inte för tjänstens tillgänglighet.
• Appskärmen Amazon Alexa kan ändras utan föregående varning.

Anslutning och användning med en Amazon-produkt (Amazon Echo)

Använd en Amazon Echo-produkt för att styra din Soundbar och använda musiktjänster som tillhandahålls av Amazon Echo.

OBS!

- Kontrollera om Soundbar är ansluten till Wi-Fi. (se "Ansluta via Wi-Fi (trådlöst nätverk)")

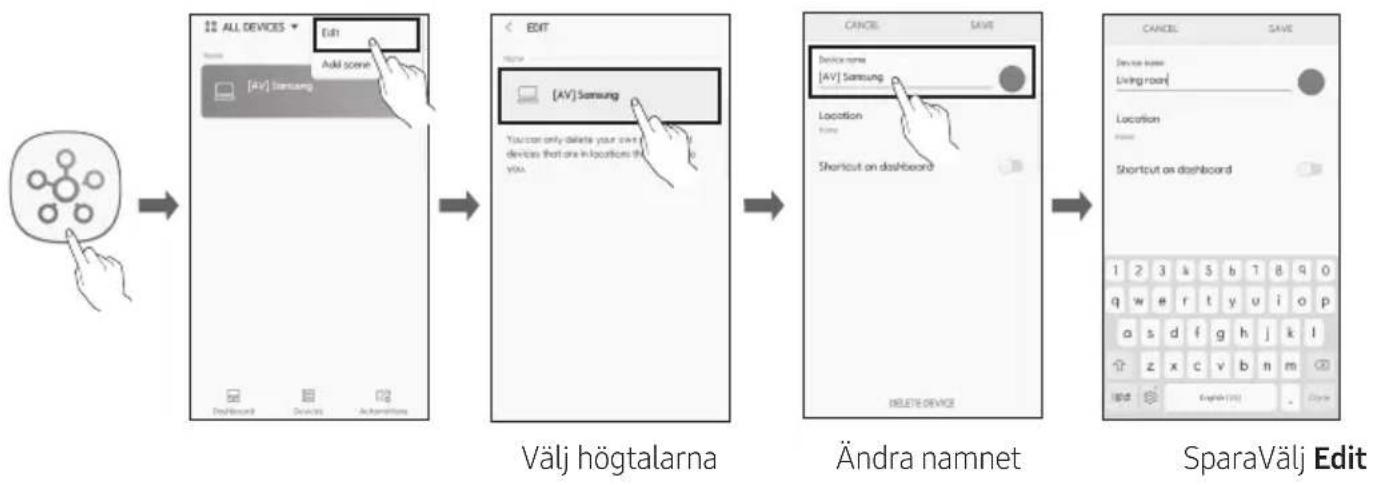

1. I appen SmartThings kan du ändra namnet på Soundbar till ett namn som din Amazon-enhet kan känna igen.

(till exempel: Samsung, Soundbar, Vardagsrum, Undervåning, Sovrum, Kontor osv.)

VAR FÖRSIKTIG

- Amazon-enheter kanske inte känner igen namn som innehåller specialtecken och andra element.

1. | Alexa-appen söker du upp "Samsung Wireless Audio" under Skills och väljer "ENABLE".

- Hoppa över detta steg om du redan har ställt in Skills.

Använd röstkommandon för att styra Soundbar

- Den Amazon Echo-tjänst du kan använda med Soundbar är begränsad till musik. Andra tjänster som tillhandahålls av Amazon Echo, t.ex. nyheter och väder, kan bara användas via Amazon Echo-produkten.

Utlösare + Kommando + Högtalarnamn

Använd det högtalarnamn du ändrade i SmartThings-appen. (se "Anslutning och användning med en Amazon-produkt (Amazon Echo)")

Åtgärd Röstkommando
Så här söker du efter en ljudenhet som har lagts till i detSmartThings-konto som kopplats till Amazon Alexa-kontot	"Alexa Upptäck enheter"

* Använda röstkommandon för Soundbar med namnet "Vardagsrum"

Åtgärd Röstkommando
Ange volymen till 5	"Alexa ange volymen till 5 i vardagsrummet"
Öka volymen "Alexa höj volymen i vardagsrummet"
Stänga av ljudet "Alexa stäng av ljudet i vardagsrummet"
Om du vill lyssna på en radiostation som heter KISS FM	"Alexa spela Kiss FM i vardagsrummet"
Spela nästa låt "Alexa spela nästa låt i vardagsrummet"
Stoppa ljudet	"Alexa stoppa ljudet i vardagsrummet"
Slå på ljudet "Alexa sätt på i vardagsrummet"
Stänga av ljudet "Alexa stäng av i vardagsrummet"
Ändra ingångskälla	"Alexa växla till Bluetooth på vardagsrummet"

08 ANVÄNDA FJÄRRKONTROLLEN

Använda fjärrkontrollen

1	Ström	Slår på och av Soundbar.
2	Källa	Tryck för att välja en källa som är ansluten till Soundbar.
3	Tyst	Tryck på knappen (tyst) för att stänga av ljudet. Tryck på den igen för att slå på ljudet.
4	SOUND MODE	Du kan välja det önskade ljudläget genom att välja STANDARD, SURROUND, GAME PRO eller ADAPTIVE SOUND.Välj läget "STANDARD" om du vill lyssna på originalljudet.GAME PRO-lägeGå upp helt i scenen med en särskild inställning som optimerar ljudet specifikt för spel.ADAPTIVE SOUND-lägeAnalyserar innehåll automatiskt, ger optimerat ljud och gör automatiskt röster tydligare på låg volym.
5	BluetoothPAIR	Tryck på knappen ✝ PAIR. "BT PAIRING" visas på Soundbars skärm.Du kan ansluta Soundbar till en ny Bluetooth-enhet i det här läget genom att välja Soundbar från Bluetooth-enhetens söklista.

6	Uppspelning/Paus(BT/Wi-Fi)	Tryck på ▶II-knappen om du vill pausa musiken tillfälligt.Om du trycker på knappen igen spelas musikfilen upp.
7	Upp/Ned/Vänster/Höger	Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger.Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.Hoppa över musikTryck på knappen Höger för att välja nästa musikfil. Tryck på knappen Vänster för att välja föregående musikfil.Anynet+ / Auto Power LinkDu kan slå på eller av Anynet+ och Auto Power Link.Anynet+ och Auto Power Link slås på och av med knapparna Höger respektive Vänster.- Anynet+ : Om Soundbar är ansluten till en Samsung-tv via en HDMI-kabel kan du styra din Soundbar med en Samsung-tv-fjärrkontroll. Håll knappen Högerintryckt i 5 sekunder för att växla mellan ON och OFF för Anynet+.- Auto Power Link : Om Soundbar är ansluten till din tv med en digital optisk kabel kan den slås på automatiskt när du slår på din tv. Håll knappen Vänster intryckt i 5 sekunder för att växla mellan ON och OFF för Auto Power Link.- Anynet+/Auto Power Link är som standard inställda på ON.ID SETHåll knappen Upp intryckt i 5 sekunder för att slutföra ID SET.
8	Ljudkontroll	Du kan välja TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL, FRONT TOP LEVEL, REAR LEVEL, REARTOP LEVEL och VIRTUAL ON/OFF.Justera volymen för diskanten eller basen genom att välja TREBLEeller BASSi ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.Tryck ned knappen (Ljudkontroll)i 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, och 10 kHz kan väljas med knapparna Vänster/Högeroch justeras till en inställning mellan -6 och +6 med knapparna Upp/Ned.Justera volymen för varje högtalare genom att välja CENTER LEVEL, SIDE LEVELeller FRONT TOP LEVELi ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.Om video på TV:n och ljud från Soundbar inte är synkroniserade väljer du SYNCi Ljudkontroll och anger sedan ljudfördröjningen till 0~300 millisekunder med knapparna Upp/Ned.Om surroundljudhögtalare är anslutna, väljer du REAR LEVELeller REARTOP LEVELoch använder knapparna Upp/Nedför att justera volymen inom området -6 till +6.Funktionen för VIRTUAL högtalare kan slås ON/OFFmed knapparna Upp/Ned.SYNCstöds bara för en del funktioner.InitieraNär Soundbar är avständg håller du knappen (Ljudkontroll)intryckt i längre än 5 sekunder tills högtalaren slås på. "INIT" visas på displayen och Soundbar initieras.

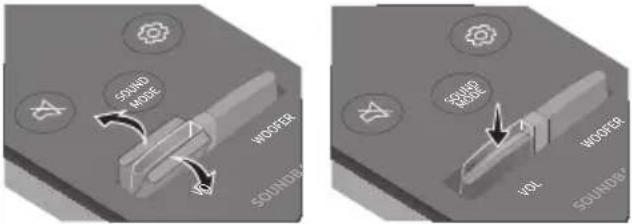

9	WOOFER	Tryck knappen uppåt eller nedåt för att justera volymen för subwoofern till -12 eller mellan -6 till +6. Tryck på knappen för att ställa in subwooferns volym till 0.
10	VOL	Tryck knappen uppåt eller nedåt för att justera volymen.TystTryck på knappen VOLför att stänga av ljudet. Tryck på den igen för att slå på ljudet.

Justera Soundbar-volymen med fjärrkontrollen till en tv

Om du har en Samsung-tv kan du justera volymen på Soundbar med den infraröda fjärrkontrollen som levererades med din Samsung-tv.

Använd först tv-menyn för att ställa in tv-ljudet på din Samsung-tv till externa högtalare, och använd sedan din Samsung-fjärrkontroll för att styra volymen på Soundbar. Se användarhandboken till tv:n för mer information. Standardläget för funktionen är styrning av en fjärrkontroll till en Samsung-tv. Om du inte har en Samsung-tv följer du anvisningarna nedan för att ändra inställningarna för funktionen.

1. Stäng av Soundbar.

1. Om du inte vill använda funktionen trycker du knappen WOOFER uppåt och håller den intryckt flera gånger i 5 sekunder tills "OFF-TV REMOTE" visas på displayen.

1. Om du vill styra Soundbar med tv:ns fjärrkontroll trycker du knappen WOOFER uppåt och håller den intryckt flera gånger i 5 sekunder tills "ALL-TV REMOTE" visas på displayen. Använd sedan tv-menyn för att välja externa högtalare.

1. Om du vill återställa Soundbar till standardläget (styrning med Samsung-tv:ns fjärrkontroll) skjuter du upp och håller knappen WOOFER i 5 sekunder upprepade gånger tills "SAMSUNG-TV REMOTE" visas på skärmen.

- Varje gång du drar WOOFER-knappen uppåt och håller in den i 5 sekunder ändras läget på följande sätt: "SAMSUNG-TV REMOTE" (Standardläge) → "OFF-TV REMOTE" → "ALL-TV REMOTE" - Den här funktionen kanske inte är tillgänglig beroende på fjärrkontrollen. - Tillverkare som stöder denna funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA.

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER	TV: ns fjärrkontroll På/Av (standby)	Sidan 29
Vänster	Auto Power Link ON/OFF	Sidan 27
Höger Anynet+ ON/OFF Sidan 27
Upp ID SET Sidan 27
(Ljudkontroll)	7 bands EQ Sidan 28
	Initiera (standby) Sidan 28

Uteffektspecifikationer för de olika ljudeffektslägena

• Om ingångskällan är Dolby Atmos® ges 7.1.4 utgångskanaler. Ljudeffektslägena som styrs av knappen SOUND MODE och listas ovan är inte tillgängliga.

09 INSTALLERA VÄGGFÄSTET

Försiktighetsåtgärder vid installation

• Installera bara på en lodrät vägg.
• Installera inte på en plats med hög temperatur eller fuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens tyngd. Förstärk annars väggen eller välj en annan plats för installation.
• Köp och använd lämpliga monteringsskruvar eller -bultar för den typ av vägg du har (gipsplatta, stålplatta, trä o.s.v.). Fäst om möjligt monteringsskruvarna i väggreglar.
• Köp väggmonteringsskruvar enligt typ och tjocklek för den vägg där du vill montera Soundbar.

- Diameter: M5

- Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och frånkopplad innan du monterar den. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

1. Placera Väggfästguide på väggytan.

2. Väggfästguide måste ligga plant vägrätt.

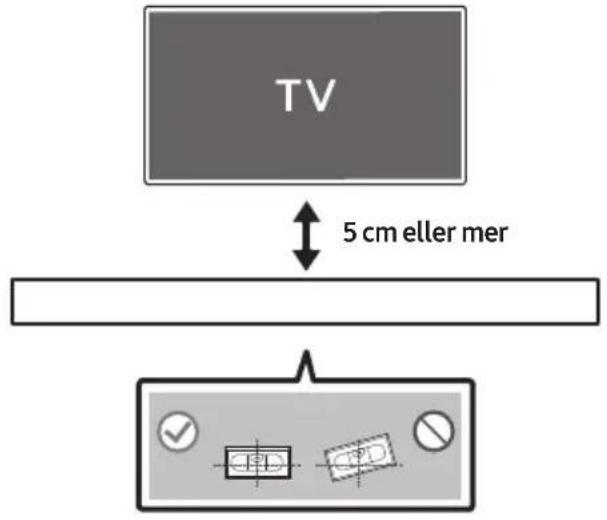

3. Om din tv är monterad på väggen, ska du montera Soundbar minst 5 cm under tv:n.

1. Placera Väggfästguidens mittlinje i höjd med tv:ns mitt (om du monterar Soundbar under tv:n) och fäst sedan Väggfästguide på väggen med tejp.

- Om enheten inte ska monteras under en tv sätter du Mittlinjen i installationsområdets mitt.

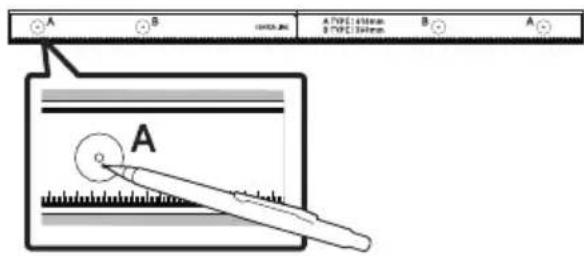

1. Tryck en vass pennspets genom A-TYPEbildernas mitt i guidens båda ändar för att märka ut hål för skruvarna, och ta sedan bort Väggfästguide.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering sätter du i lämpliga bultar eller mollyskruvar i hålen innan du sätter fast skruvarna. Om du använder bultar eller mollyskruvar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan fast skruvarna i skruvhålen.

1. Montera de 2 Väggfästkonsoler i rätt riktning på undersidan av Soundbar med hjälp av 2 Skruvarna.

- Kontrollera vid monteringen att upphängningsdelen av Väggfästkonsoler är placerad en bit bakom baksidan av Soundbar.

1. Installera Soundbar med de fastsatta Väggfästen genom att hänga Väggfästena på Fästskruvar på väggen.

1. Skjut Soundbar nedåt som på bilden nedan så att Väggfästkonsolerna sitter ordentligt på Hållarskruvarna.

- Sätt in Hållarskruvarna i den vida (nedre) delen av Väggfästkonsolerna, och skjut sedan Väggfästkonsolerna nedåt så att Väggfästkonsolerna vilar stadigt på Hållarskruvarna.

Montera surroundljudshögtalarna på en vägg (säljs separat)

Du kan köpa väggfästen separat om du vill montera surroundljudshögtalarna på en vägg.

Anmärkningar för att väggmontera surroundljudshögtalarna

• Väggfästena för surroundljudshögtalarna måste kunna bära mer än 2,0 kg.
  • Hålstorlek: 1/4 - 20 UNC gänginsats
• Eftersom montering med väggfäste inte är standard, måste du köpa motsvarande tillbehör separat.
• Anlita en behörig montör för att montera väggfästkonsolerna.
• Anlita en professionell montörfirma för att montera produkten på väggen.
• Kontrollera väggens hållfasthet innan du monterar väggfästkonsolerna. Om hållfastheten inte är tillräcklig måste väggen förstärkas innan väggfästkonsolerna och högtalarna monteras på väggen.
• Mer information finns i handboken till väggfästet.
• Samsung Electronics tar inget ansvar för skador på produkten som uppstår till följd av att den har monterats felaktigt.
• Var noga med att inte montera högtalarna vända åt sidan eller upp och ned.

10 INSTALLERA SOUNDBAR OVANPÅ ETT TV- STATIV

Komponent

Gummifot

Du kan installera Soundbar ovanpå TV-stativ som är mindre än 7,6 cm höga. Installera den genom att montera Gummifötter på undersidan av Soundbar innan du sätter den på plats ovanpå TV-stativet. Se till att montera Gummifötterna så att de är utanför TV-stativets ytterkanter. Se figuren nedan.

11 PROGRAM- UPPDATERING

När Soundbar är ansluten till internet uppdateras programvaran automatiskt även när Soundbar är avstängd.

- För att använda funktionen för automatisk uppdatering måste Soundbar vara ansluten till internet. Wi-Fi-anslutningen till Soundbar avbryts om strömkabeln kopplas från eller om strömmen stängs av. Om strömmen stängs av slår du på Soundbar och ansluter den på nytt till Internet när strömmen kommer tillbaka eller när du ansluter strömsladden igen.

12 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Enheten slås inte på.

Är strömsladden ansluten till uttaget?

→Anslut strömkontakten till uttaget.

En funktion fungerar inte när du trycker på knappen.

Finns det statisk elektricitet i luften?

→Koppla bort strömkontakten och anslut den igen.

Ljudet faller bort i BT-läge.

→Se avsnitten om Bluetooth-anslutning på sidorna 11 och 18.

Det hörs inget ljud.

Är funktionen Tyst på?

→ Tryck på knappen (Tyst) för att stänga av Tyst-funktionen.

Är volymen inställd på miniminivå?

→ Justera volymen.

Fjärrkontrollen fungerar inte.

Är batterierna tomma?

→Ersätt med nya batterier.

Är avståndet mellan fjärrkontrollen och

Soundbar-huvudenheten för långt?

→Flytta fjärrkontrollen närmare Soundbarhuvudenheten.

Den röda lysdioden på subwoofern blinkar och subwoofern spelar inte upp något ljud.

Det här problemet kan uppstå om subwoofern inte är ansluten till Soundbar-huvudenheten.

→Försök att ansluta subwoofern på nytt. (Se sidan 6.)

Subwoofern surrar och vibrerar märkbart.

Försök att justera subwooferns vibration.

→ Skjut knappen WOOFER på fjärrkontrollen uppåt eller nedåt för att justera subwooferns volym (till -12, eller mellan -6 \~ +6)

Det går inte att ansluta till tv:n.

Om ansluten via ett fast nätverk

→Kontrollera att kabeln är korrekt ansluten. – Kontrollera portnamnet för att se till att kabeln är ansluten till rätt port. Se sidan som förklarar varje anslutningsmetod för instruktioner.

→ Tryck på knappen → (Källa) på översidan av Soundbar eller på fjärrkontrollen för att kontrollera att läget är korrekt.

Om ansluten via ett trådlöst nätverk

→Ansluten via Bluetooth

1. Växla Soundbar till "BT PAIRING"-läge och använd sedan tv:n för att söka igen. (Mer information finns på sidan 11)

→Ansluten via Wi-Fi

1. Kontrollera om tv:n är en kompatibel modell.

- Endast Samsung Smart TV-apparater tillverkade efter 2013 stöds.

1. Kontrollera om tv:n är ansluten till Wi-Fi.

- Om tv:n inte är ansluten till Wi-Fi använder du nätverksmenyn på tv:n för att upprätta en anslutning. (Se användarhandboken till tv:n.)

1. Kontrollera om Soundbar är ansluten till Wi-Fi.

- När Soundbar är ansluten visas den i listan med högtalare på den mobila enheten när du kör appen

SmartThings. Mer information finns på sidan 21.

1. Sök efter en DFS-kanal.

- Om din trådlösa router (Wi-Fi) använder en DFS-kanal, kan du inte upprätta en Wi-Fi-anslutning mellan tv:n och Soundbar. Kontakta din internetleverantör för mer information.

13 LICENS

• Spotify-programvaran använder licenser från tredje part som finns här: www.spotify.com/connect/third-party-licenses.
• Mer information om Spotify Connect finns på www.spotify.com/connect

Mer information om Open Sources som används med denna produkt finns på webbsidan:

http://opensource.samsung.com

15 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

16 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-Q96R
Vikt 8,8 kg
Mått (B x H x D) 1226,0 x 83,0 x 136,0 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt	18W x 10 + 10W x 3, 4 ohm
Uppspelningsformat som stöds	LPCM 8ch, Dolby Digital,Dolby Atmos (True HD / Digital Plus), DTS:X
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för Wi-Fi	100 mW vid 2,4 GHz–2,4835 GHz,5,15 GHz–5,35 GHz och 5,47 GHz–5,725 GHz
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för BT	100 mW vid 2,4 GHz–2,4835 GHz
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för SRD	100 mW vid 2,4 GHz–2,4835 GHz och5,15 GHz–5,25 GHz/25 mW vid 5,725 GHz–5,825 GHz
Subwooferns namn PS-WR95B
Vikt 9,8 kg
Mått (B x H x D) 205,0 x 403,0 x 403,0 mm
FÖRSTÄRKAREUtgångseffekt	160W
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för SRD	100 mW vid 2,4 GHz–2,4835 GHz och5,15 GHz–5,25 GHz/25 mW vid 5,725 GHz–5,825 GHz
Surroundljudshögtalarens namn PS-SQ90-1, PS-SQ90-2
Vikt	2,1 kg
Mått (B x H x D)	120,0 x 210,0 x 141,0 mm
FÖRSTÄRKAREUtgångseffekt	35W x 4
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för SRD	100 mW vid 2,4 GHz–2,4835 GHz och5,15 GHz–5,25 GHz/25 mW vid 5,725 GHz–5,825 GHz

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.
  • Vikt och mått är ungefärliga.

Säkerhetsåtgärd: Soundbar startas om automatiskt om du slår på/av Wi-Fi.

Total strömförbrukning vid standbyläge (W) 4,5W
Wi-FiMetod för avaktivering av port	Tryck på knappen ID SET på bottenpanelen av Soundbar i 30 sekunder för att sätta på och stänga av Wi-Fi.
BluetoothMetod för avaktivering av port	Tryck på knappen NETWORK på bottenpanelen av Soundbar i 30 sekunder för att sätta på och stänga av Bluetooth.

• Härmed försäkrar Samsung Electronics att denna utrustning följer direktivet 2014/53/EU. Den fullständiga texten i denna EU-försäkran om överensstämmelse är tillgänglig på följande internetadress:
  http://www.samsung.com. Gå till Support > Sök support och ange modellnamnet. Utrustningen får användas i alla EU-länder.
  5 GHz WLAN (Wi-Fi eller SRD)-funktionen hos utrustningen får endast användas inomhus.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
