Produkttyp	Soundbar med trådlös subwoofer
Modell	HW-M369
Varumärke	Samsung
Total uteffekt	300 W
Antal kanaler	2.1
Subwoofertyp	Trådlös aktiv subwoofer
Anslutningar	Bluetooth, HDMI ARC, Optical, USB, AUX
Bluetooth-version	4.0
Ljudavkodning	Dolby Digital, DTS
Ljudlägen	Standard, Surround, Game, Bass Boost
Fjärrkontroll	Ingår
Strömförsörjning	AC 120V/60Hz (US) or AC 220-240V/50-60Hz (EU)
Strömförbrukning	30 W (Soundbar), 25 W (Subwoofer)
Mått (Soundbar, B x H x D)	940 x 60 x 87 mm
Mått (Subwoofer, B x H x D)	180 x 310 x 320 mm
Vikt (Soundbar)	2.1 kg
Vikt (Subwoofer)	4.5 kg
Väggmonterbar	Ja (fäste ingår)
Rengöringsinstruktioner	Torka med torr mjuk duk; använd inte vätskor eller sprayer
Säkerhetsföreskrifter	Utsätt inte för regn eller fukt; håll borta från värmekällor
Reparerbarhetsindex	5.0 / 10 (uppskattat)
Tillgänglighet av reservdelar	Kontakta Samsungs support för reservdelar

Vanliga frågor - HW-M369 SAMSUNG

Hur ansluter jag soundbaren till min TV?

Använd HDMI ARC-porten för bästa ljudkvalitet. Alternativt kan du använda en optisk kabel eller AUX-kabel.

Hur parar jag en Bluetooth-enhet?

Tryck på Source-knappen på fjärrkontrollen eller soundbaren tills BT visas. På din enhet väljer du 'Samsung HW-M369' från Bluetooth-listan.

Vilka ljudlägen finns?

Soundbaren erbjuder lägena Standard, Surround, Game och Bass Boost. Växla mellan dem med Sound Mode-knappen.

Kan jag använda soundbaren utan subwoofern?

Ja, soundbaren kan fungera utan subwoofern, men basåtergivningen blir sämre. För att stänga av, koppla bort eller stäng av subwoofern.

Hur återställer jag soundbaren till fabriksinställningarna?

Tryck och håll in Volume Up och Volume Down samtidigt i 5 sekunder. Displayen visar 'INIT'.

Varför kommer inget ljud från subwoofern?

Se till att subwoofern är inkopplad och att LED-indikatorn lyser fast blått. Om den blinkar, försök trycka på ID SET-knappen på subwoofern och soundbaren för att para om.

Vilka ljudformat stöds?

Soundbaren stöder ljudformaten Dolby Digital och DTS via HDMI eller optisk.

Hur rengör jag soundbaren?

Använd en torr mjuk duk för att torka ytan. Använd inga vätskor eller rengöringssprayer eftersom de kan skada elektroniken.

Kan jag montera soundbaren på väggen?

Ja, soundbaren kommer med ett väggmonteringsfäste och skruvar. Kontrollera att väggen klarar vikten (2,1 kg).

Vad gör jag om fjärrkontrollen slutar fungera?

Byt ut batteriet mot ett nytt CR2032 myntbatteri. Om det fortfarande inte fungerar, kontrollera om det finns hinder och se till att du är inom 7 meter från soundbaren.

BRUKSANVISNING HW-M369 SAMSUNG

Auto Power Link slår automatisk på Soundbar när TV-en slås på.

Er volumet stilt inn på minimumsnivå?

→ Justerer volumet.

(Etikett : Bunnen av Soundbar-hovedenheten)

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Kontrollera att strömuttaget i ditt hem överensstämmer med märketiketten som finns på baksidan av din produkt. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.
2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.
3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.
4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

OM DEN HÄR HANDBOKEN

Användarhandboken har två delar: den här enkla ANVÄNDARHANDBOK på papper, och en detaljerad FULLSTÄNDIG HANDBOK som du kan hämta.

Se den här handboken för säkerhetsanvisningar, produktinstallation, komponenter, anslutningar och produktspecifikationer.

Du kan komma åt kundsupportcentret genom att skanna QR-koden. Om du vill se handboken på en dator eller mobilenhet hämtar du manualen i dokumentformat från webbplatsen. (http://www.samsung.com/support)

Konstruktion och specifikationer kan ändras utan föregående meddelande.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2) ____ 2

02 Produktöversikt 3

Frontpanel/höger sidopanel på Soundbar 3

Bottenpanelen på Soundbar 4

03 Ansluta Soundbar 5

Ansluta ström ____ 5

Ansluta Soundbar till subwoofern ____ 6

– Automatisk anslutning mellan subwoofern och Soundbar ____ 6

- Ansluta subwoofern manuellt om automatisk anslutning misslyckas ____ 7

04 Anslutning till tv:n 9

Metod 1. Ansluta via kabel ____ 9

- Ansluta med en optisk kabel ____ 9

Metod 2. Ansluta trådlöst ____ 10

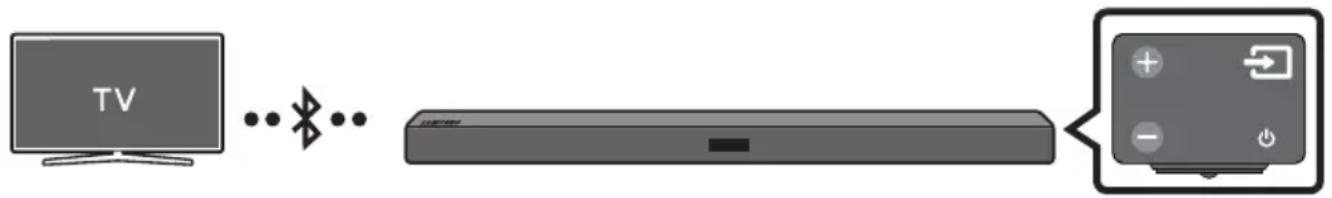

- Ansluta en tv via Bluetooth 10

05 Ansluta en extern enhet 12

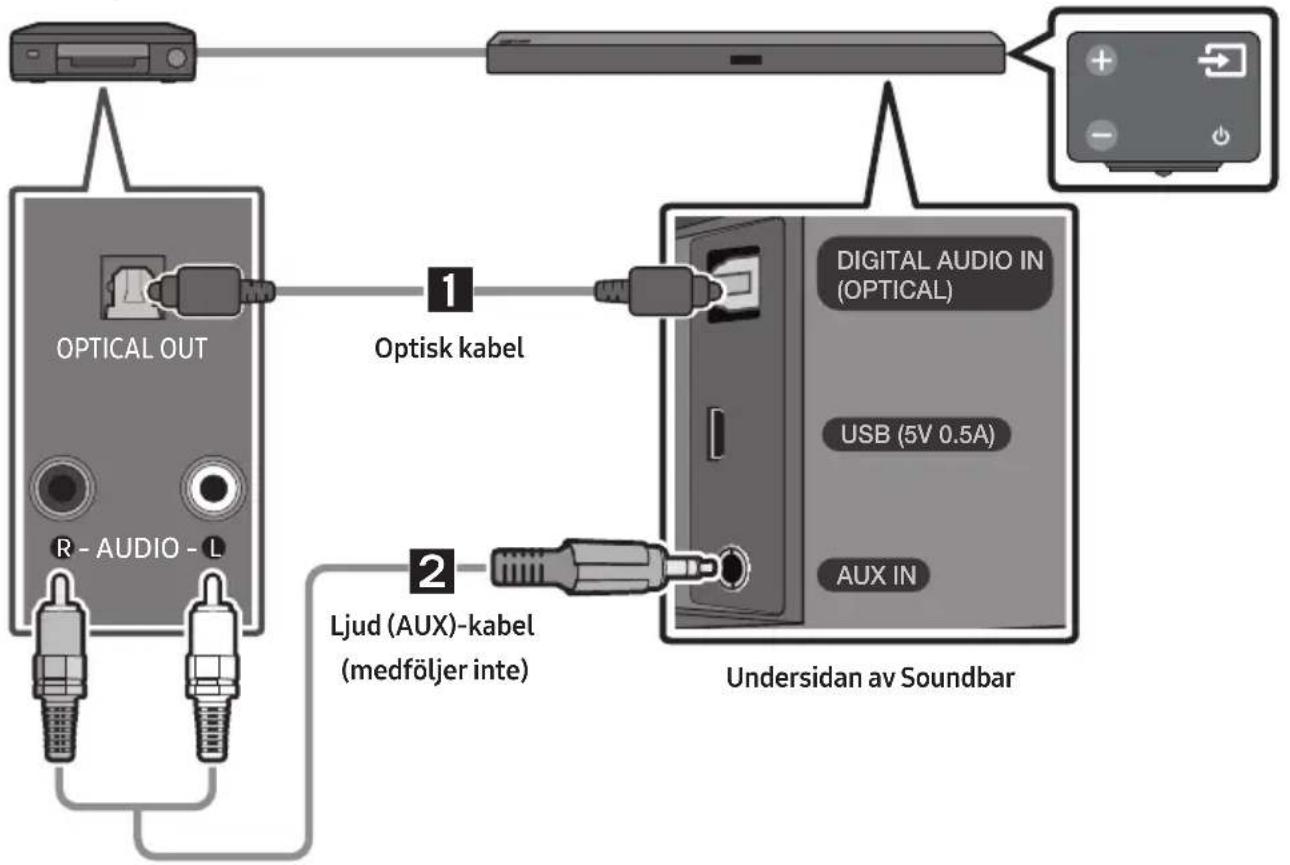

Ansluta med en optisk eller analog ljudkabel (AUX) 12

06 Ansluta en usb-enhet 13

07 Ansluta en mobilenhet 15

Ansluta via Bluetooth 15

Använda Samsung Audio Remote-appen 18

- Installera Samsung Audio Remote-appen 18

- Starta Samsung Audio Remote-appen 18

08 Använda fjärrkontrollen 19

Använda fjärrkontrollen ____ 19

Justera Soundbar-volymen med fjärrkontrollen till en tv 22

Använda de dolda knapparna 23

Uteffektspecifikationer för de olika ljudeffektslägena 23

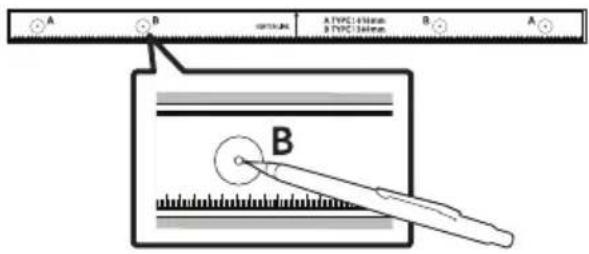

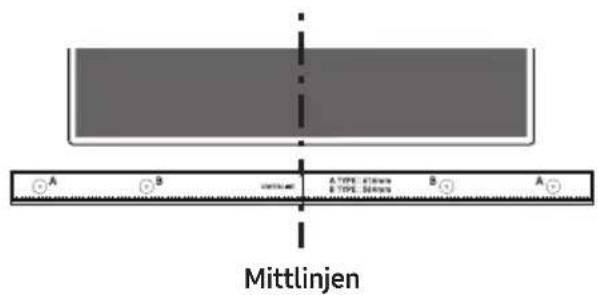

09 Installera väggfästet 24

Försiktighetsåtgärder vid installation 24

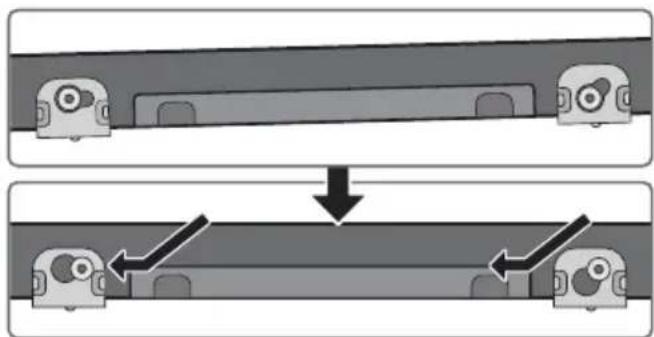

Väggmonteringskomponenter ____ 24

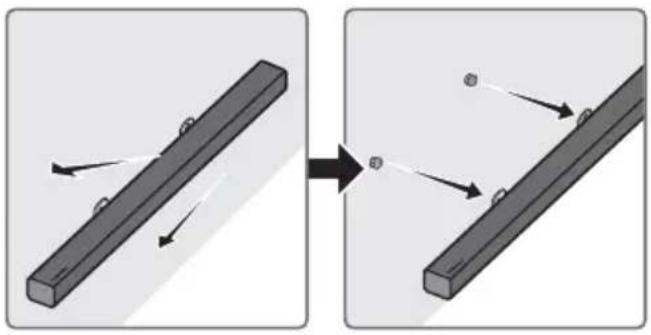

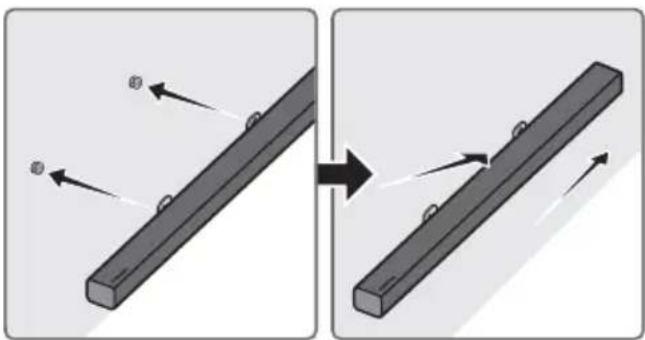

Montera ned Soundbar från väggen ____ 27

10 Program-uppdatering 27

Om UPDATE inte visas ____ 28

11 Felsökning 29

12 Licens 30

13 Licensmeddelande för open source 30

15 Specifikationer och guide 31

Specifikationer 31

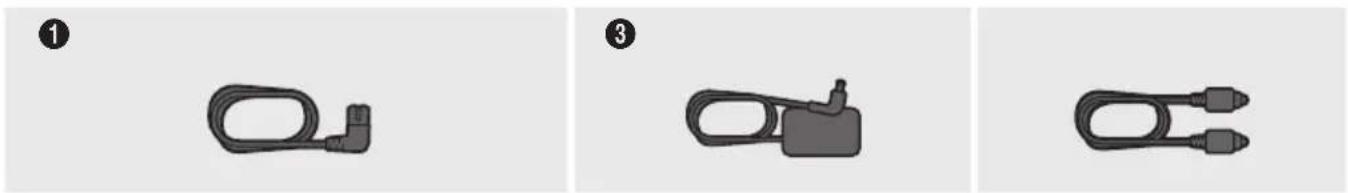

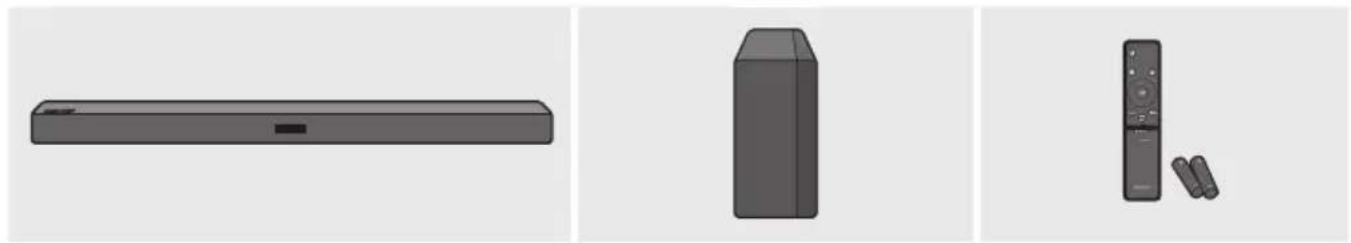

01 KONTROLLERA KOMPONENTERNA

Soundbar-huvudenhet Subwoofer Fjärrkontroll/Batterier

Strömsladd (Subwoofer) AC/DC-adapter (Huvudenhet) Optisk kabel

Stickkontakt

(Beroende på land och modell)

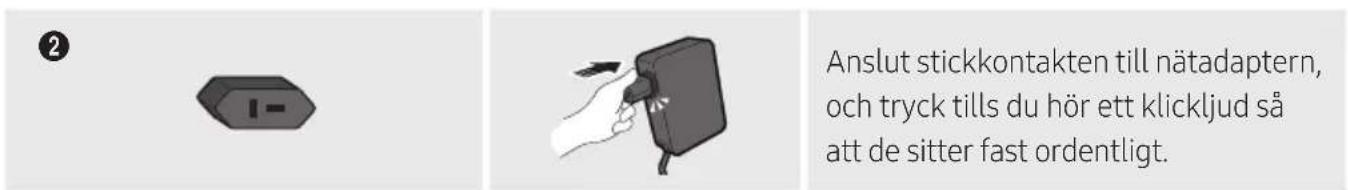

Anslut stickkontakten till nätadaptern, och tryck tills du hör ett klickljud så att de sitter fast ordentligt.

Ta inte loss stickkontakten från adaptern (den ska inte tas loss när den har anslutits).

• Stegen för strömanslutning är märkta (1, 2, 3). Mer information om strömanslutningar finns på sidan 5.
• För väggmonteringskomponenter för Soundbar, se sidan 24.
• Mikro-USB-till-USB-adapterkabeln säljs separat. Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa.
• Beroende på region kan stickkontakten variera i utseende, och den kan även levereras integrerad med AC/DC-adaptern.
• Utseendet hos tillbehören kan variera något från illustrationerna ovan.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2)

Skjut batteriluckan i pilens riktning tills den har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast batteriluckan igen.

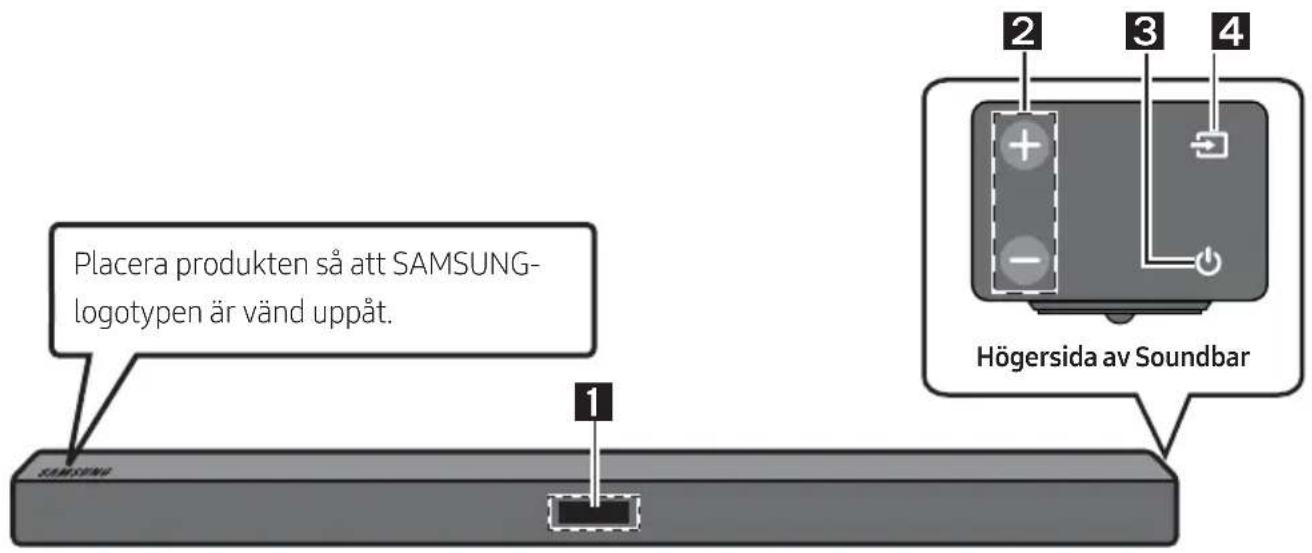

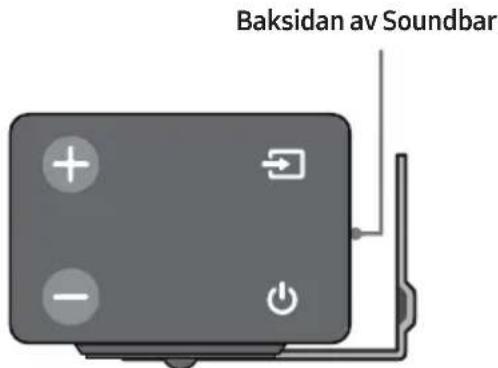

Frontpanel/höger sidopanel på Soundbar

1	SkärmVisar produktens status och aktuella läge.
2	Knappen +/- (Volym) Justerar volymen.När volymnivån justeras visas den på framsidesdisplayen på Soundbar.
3	Knappen Ström)Slår på och av strömmen.
4	Knappen Källa)Väljer ingångsläge för källa.Ingångsläge Skärm
	Optisk digital ingång D.IN
	AUX-ingång AUX
	BLUETOOTH-läge BT
	USB-läge USB
	Om du vill aktivera läget "BT PAIRING", ändrar du källan till "BT" och håller sedan knappen → (Källa)intryckt längre än 5 sekunder.

• När du kopplar in nätsladden fungerar strömbrytaren i 4 till 6 sekunder.
• När du slår på strömmen till enheten tar det 4 till 5 sekunder innan den kan reproducera ljud.
• Om du endast vill lyssna på ljudet från Soundbar måste du stänga av TV-högtalarna i menyn Ljudkonfiguration på din TV. Se den bruksanvisning som medföljer din TV.

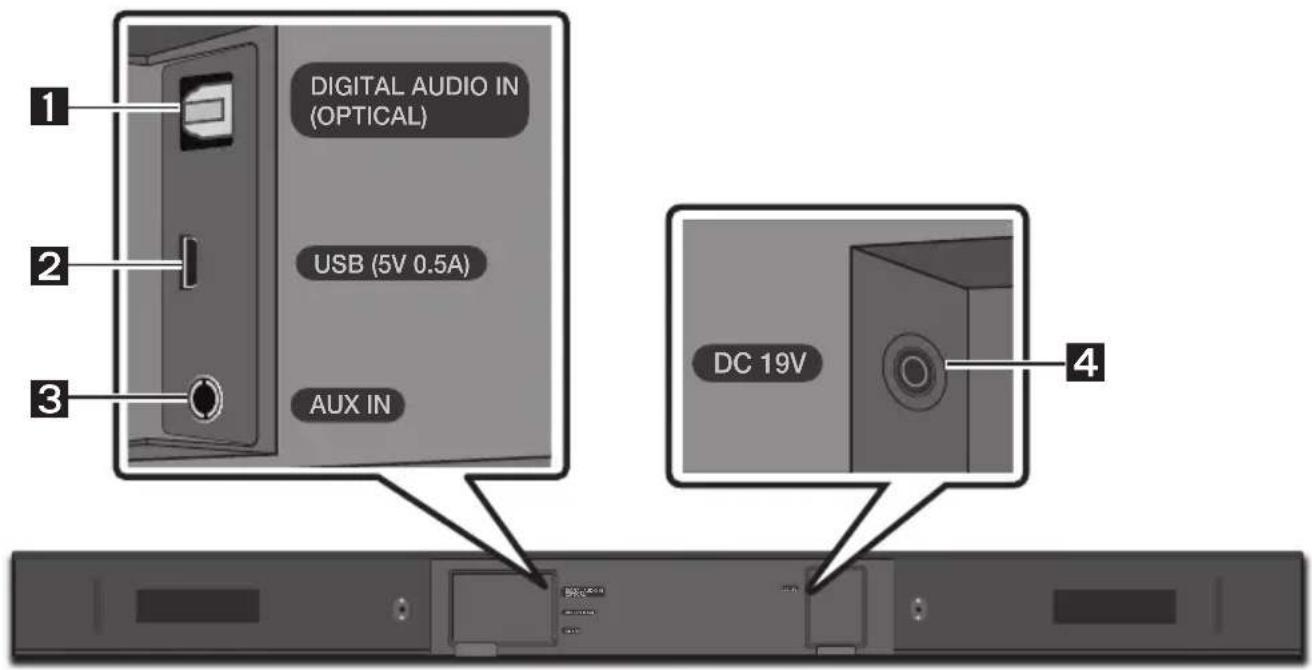

Bottenpanelen på Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.

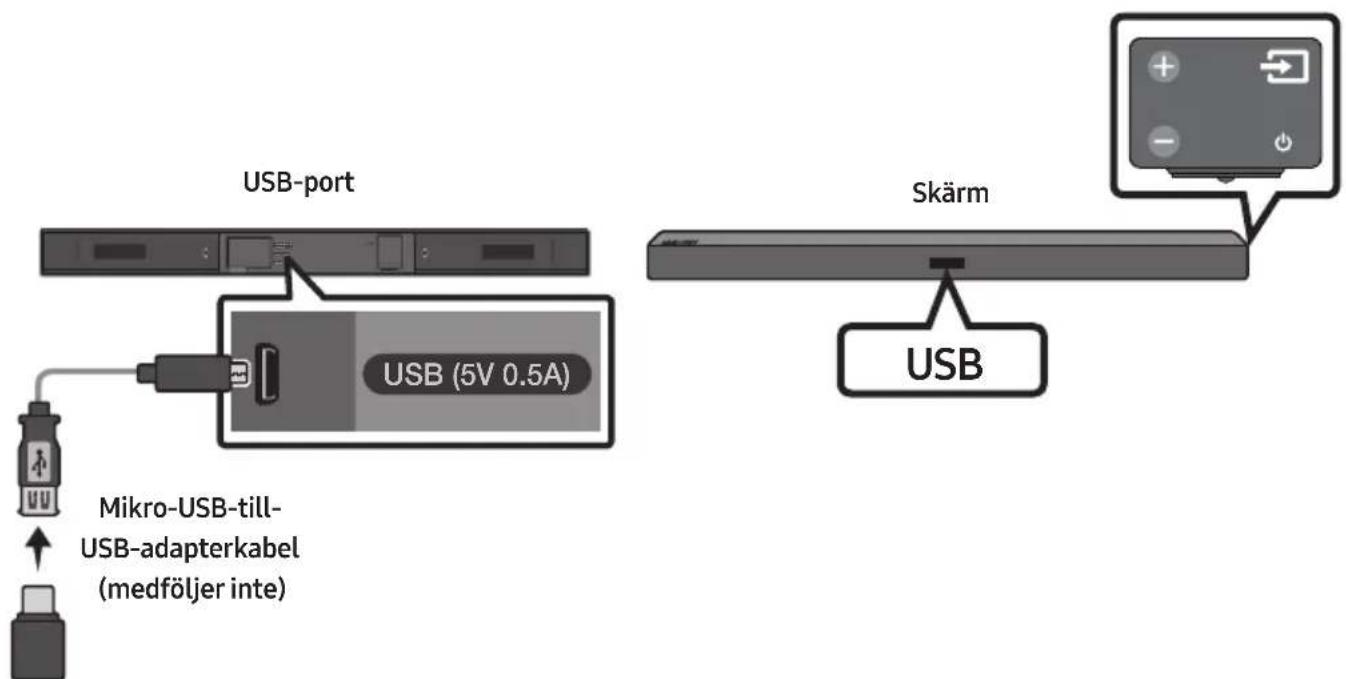

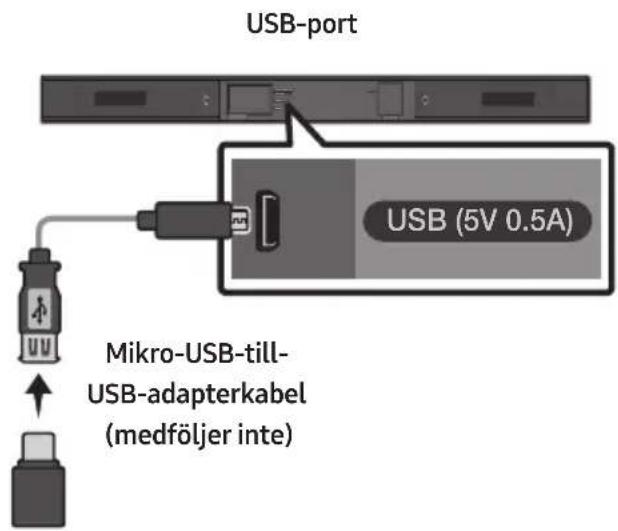

2	USB (5V 0.5A)Anslut en USB-enhet här för att spela upp musikfiler på USB-enheten genom Soundbar.
3	AUX INAnslut till den analoga utgången på en extern enhet.
4	DC 19V (Strömförsörjning in)Anslut AC/DC-strömadaptern.

• När du drar ur strömkabeln till AC/DC-nätadaptern från ett vägguttag ska du dra i kontaktdelen. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett växelströmsuttag förrän alla anslutningar mellan komponenterna är klara.

03 ANSLUTA SOUNDBAR

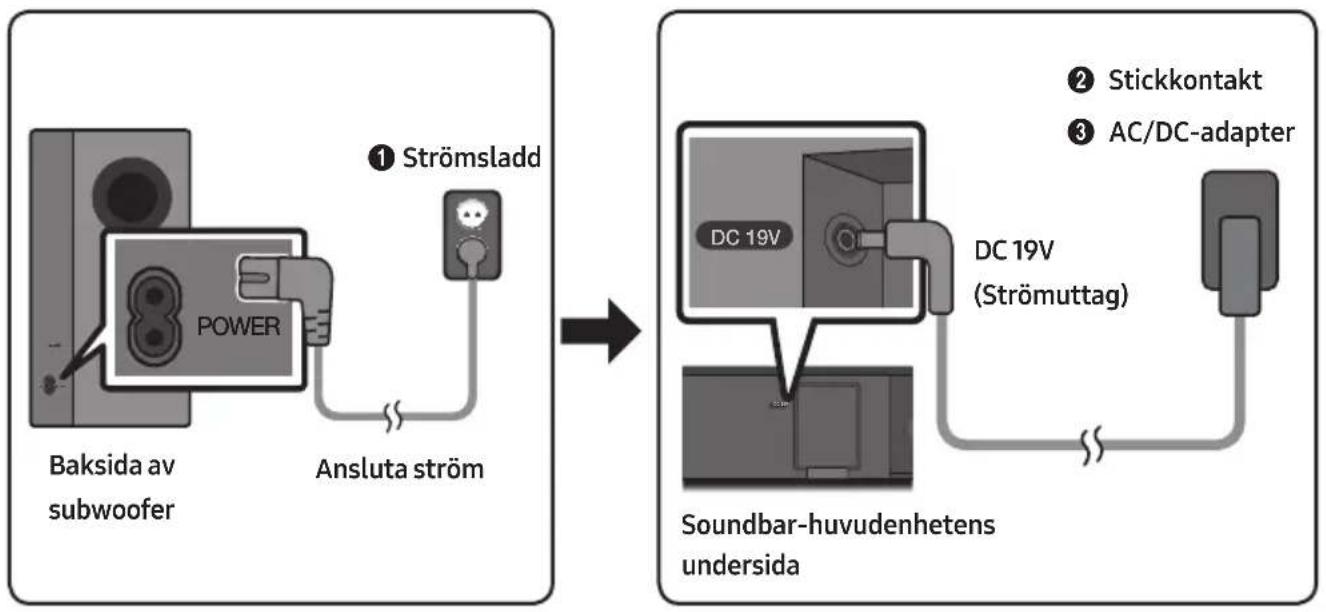

Ansluta ström

Använd strömkomponenterna (①, ②, ③) för att ansluta enheterna till eluttag i följande ordning:

1.) Subwoofer → 2.) Soundbar-huvudenhet. Se bilderna nedan.

- Mer information om den strömförsörjning som krävs och om strömförbrukning finns på etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

Ansluta Soundbar till subwoofern

När subwoofern är ansluten kan du få ett djupt basljud.

Automatisk anslutning mellan subwoofern och Soundbar

När du slår på strömmen efter att du anslutit strömkablarna till Soundbar och subwoofern, ansluts subwoofern automatiskt till Soundbar.

- När den automatiska hopparningen har slutförts tänds de blå indikatorlamporna på ovansidan av subwoofern.

LED-indikator på ovansidan av subwoofern

LED Status Beskrivning Lösning
Blå	På	Lyckad anslutning (normal drift)	-
	Blinkar Återställer anslutningen		Kontrollera att strömkabeln till Soundbar-huvudenheten är korrekt ansluten eller vänta ett tag. (Om blinkandet fortsätter försöker du ansluta subwoofern manuellt. Se sidan 7.)
Röd På		Standby (när Soundbar-huvudenheten är avstängd)	Kontrollera att strömkabeln till Soundbar-huvudenheten är korrekt ansluten.
		Anslutningen misslyckades	Anslut igen. Se anvisningarna för manuell anslutning på sidan 7.
Röd och blå	Blinkar Felfunktion		Se kontaktinformationen till Samsung Service Center i handboken.

Ansluta subwoofern manuellt om automatisk anslutning misslyckas

Kontrollera innan du ansluter manuellt

- Kontrollera att strömkablarna för Soundbar och subwoofern är korrekt anslutna.

- Se till att Soundbar är på.

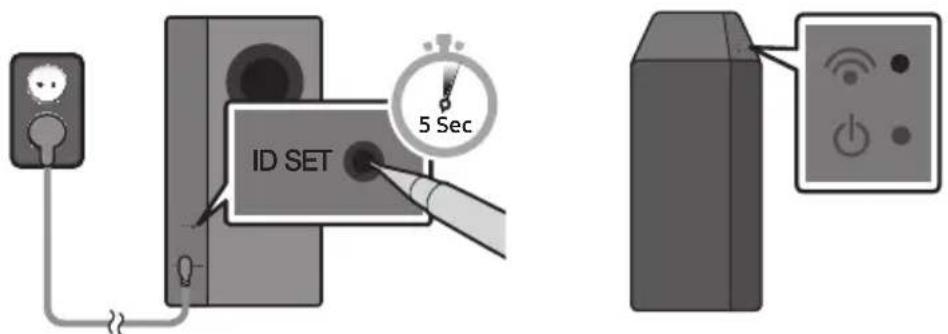

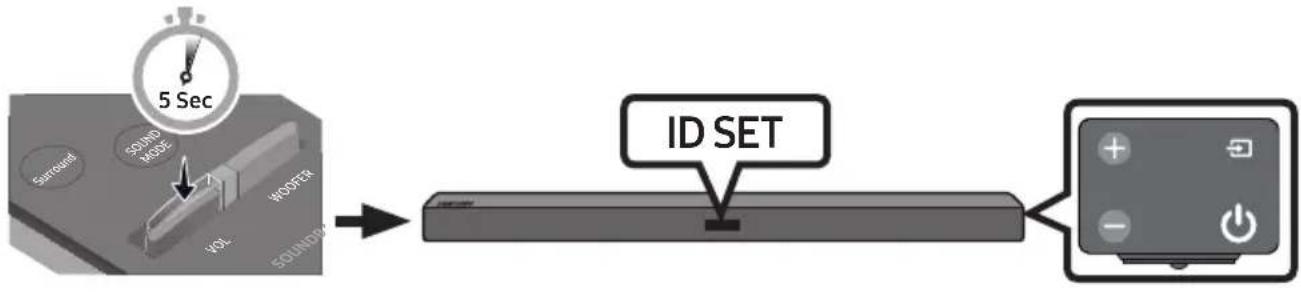

1. Håll ID SET på baksidan av subwoofern intryckt i minst 5 sekunder. Den röda indikatorlampan på ovansidan av subwoofern släcks och den blå indikatorlampan börjar blinka.

1. Stäng av Soundbar.
2. Håll knappen VOL på fjärrkontrollen intryckt i minst 5 sekunder med Soundbar avstängd (OFF).
3. Meddelandet IDSET visas på Soundbars display i 1.3 sekunder och försvinner sedan.

1. När den blå indikatorlampan på subwoofern blinkar, slår du på strömmen till Soundbar genom att trycka på knappen ⏻(Ström) till höger om huvudenheten eller på fjärrkontrollen.
2. När anslutningen har upprättats slutar den blå indikatorn på ovansidan av subwoofern att blinka och lyser istället stadigt.

- Om anslutningsprocessen misslyckas blinkar den blå indikatorn oavbrutet. Gå till steg 1 och börja om.

OBS!

• Anslut inte den här produktens strömkabel eller din tv till ett vägguttag förrän alla anslutningar mellan komponenterna är klara.

• Innan du flyttar eller installerar den här produkten ska du se till att stänga av den och dra ur strömkabeln.

• Om huvudenheten är avstängd går den trådlösa subwoofern in i standbyläge och lysdioden STANDBY på ovansidan växlar till rött efter att ha blinkat blått flera gånger.

• Om du använder en enhet som använder samma frekvens (5,8 GHz) som Soundbar i närheten av Soundbar, kan störningar orsaka vissa ljudavbrott.
• Det maximala överföringsavståndet för den trådlösa signalen hos huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

SÄKERHETSÅTGÄRDER

• De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt.
• För bästa möjliga lyssningsprestanda bör du se till att området runt den trådlösa subwoofern och den trådlösa mottagarmodulen (säljs separat) är fritt från hinder.

Utöka till helt trådlöst ljud genom att ansluta trådlösa bakre högtalare (SWA-8500S) från Samsung till din Soundbar (säljs separat). Mer information finns i handboken till Samsung Wireless Rear Speaker Kit.

04 ANSLUTNING TILL TV:N

Hör tv-ljudet från din Soundbar via kabelanslutning eller trådlös anslutning.

• När Soundbar är ansluten till en vald Samsung-tv kan Soundbar styras med tv:ns fjärrkontroll.
  – När optisk kabel används kan funktionen stödjas av 2017 års Samsung Smart TV-modeller som stöder Bluetooth.
• Med den funktionen kan du också använda tv-menyn för att justera ljudfältet och olika inställningar samt volym och tyst.

Metod 1. Ansluta via kabel

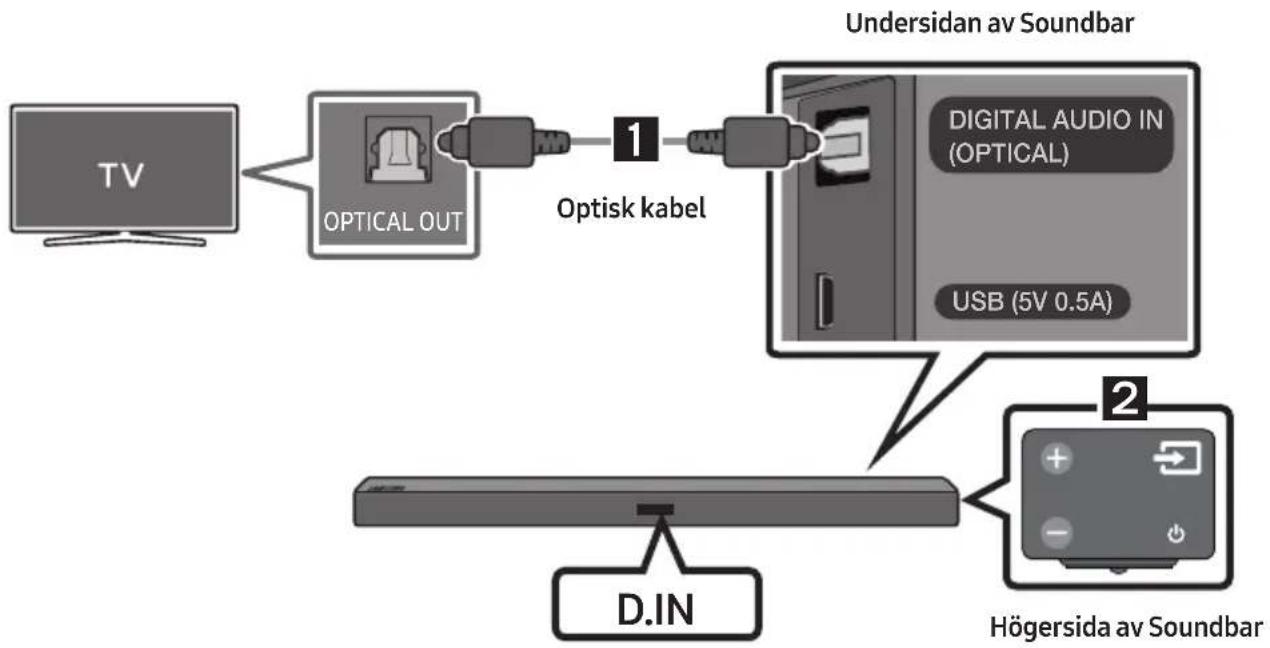

Ansluta med en optisk kabel

1. Anslut DIGITAL AUDIO IN (OPTICAL)-uttaget på Soundbar till OPTICAL OUT-uttaget på tv:n med en digital optisk kabel.

2. Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan läget "D.IN".

- När Soundbar är ansluten till en Samsung Smart TV från 2017 eller senare, slås Bluetooth POWER-funktionen automatiskt på så att Soundbar kan styras med tv:ns fjärrkontroll. (Mer information om Bluetooth POWER finns på sidan 21.)

Auto Power Link

Auto Power Link slår automatiskt på Soundbar när tv:n slås på.

1. Anslut Soundbar och en tv med en digital optisk kabel.

2. Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan läget "D.IN".

3. Tryck på knappen Vänster på fjärrkontrollen i 5 sekunder för att aktivera eller inaktivera Auto Power Link.

4. Auto Power Link är som standard inställd på ON.
   (Stäng av funktionen genom att stänga av Auto Power med Soundbar.)

5. Beroende på den anslutna enheten kanske inte Auto Power Link fungerar.
6. Den här funktionen är bara tillgänglig i läget "D.IN".

Metod 2. Ansluta trådlöst

Ansluta en tv via Bluetooth

När en tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Det går bara att ansluta en tv åt gången.

Den inledande anslutningen

1. Tryck på knappen ➞ (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan läget "BT".

2. Ändra "BT" till "BT PAIRING".

- Om "BT READY" visas håller du knappen (Källa) på högra sidopanelen på Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj Bluetooth-läge på tv:n. (Se tv:ns handbok för mer information.)

2. Välj "[AV] Samsung Soundbar Mxxx M-Series" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Need Pairing" eller "Paired" i tv:ns lista över Bluetooth-enheter. Anslut till Soundbar genom att välja meddelandet och upprätta en anslutning.

- När tv:n är ansluten visas [Tv:ns namn] → "BT" på framsidesdisplayen på Soundbar.

1. Nu kan du höra tv-ljudet från Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. "[AV] Samsung Soundbar Mxxx M-Series") visas i listan tar du bort den.
• I "BT"-läge håller du knappen (Källa) på högra sidopanelen på Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder för att växla till "BT PAIRING"-läge.

Välj sedan "[AV] Samsung Soundbar Mxxx M-Series" från söklistan på tv:n.

Vad är statusarna BT READY och BT PAIRING?

• BT READY : I det här läget kan du söka efter tidigare anslutna tv-apparater eller ansluta till Soundbar från en tidigare ansluten mobilenhet.
• BT PAIRING : I det här läget kan du ansluta till en ny enhet. (När du är i "BT" håller du knappen (Källa) på höger sida av Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avständet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 5 minuter i Redo-läget.

• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.

• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

Koppla bort Soundbar från tv:n

Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan något annat läge än "BT".

• Det tar tid att koppla bort eftersom tv:n måste ta emot ett svar från Soundbar. (Den tid som krävs kan variera beroende på tv-modell.)
• Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och tv:n trycker du på ▶II (Uppspelning/Paus)-knappen på fjärrkontrollen i 5 sekunder i "BT READY"-status. (Växla mellan På → Av)

05 ANSLUTA EN EXTERN ENHET

Anslut till en extern enhet genom ett fast eller trådlöst nätverk för att spela upp ljud från den externa enheten via Soundbar.

Ansluta med en optisk eller analog ljudkabel (AUX)

BD-/DVD-spelare/ kabelbox/spelkonsol

Högersida av Soundbar

1 Optisk kabel

① Anslut DIGITAL AUDIO IN (OPTICAL) på huvudenheten till OPTICAL OUT-uttaget på källenheten med en digital optisk kabel.
② Välj "D.IN"-läge genom att trycka på knappen → (Källa) på höger sidopanel eller på fjärrkontrollen.

2 Ljud (AUX)-kabel

① Anslut AUX IN (Ljud) på huvudenheten till AUDIO OUT-uttaget på källenhet med en ljudkabel.
② Välj "AUX"-läge genom att trycka på knappen → (Källa) på höger sidopanel eller på fjärrkontrollen.

06 ANSLUTA EN USB-ENHET

Du kan spela upp musikfiler från USB-lagringsenheter via Soundbar.

1. Anslut en mikro-USB-till-USB-adapterkabel med ett USB 2.0 mikro-USB-uttag med hankontakt (Typ B) i ena änden och ett 2.0 USB-uttag med standardhonkontakt (Typ A) i den andra änden till mikro-USB-uttaget på din Soundbar.

- Mikro-USB-till-USB-adapterkabeln säljs separat. Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa.

1. Anslut USB-enheten till honkontakten på adapterkabeln.

2. Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan "USB".

3. "USB" visas på displayen.

4. Spela upp musik från USB-lagringsenheten via Soundbar.

- Soundbar stängs av automatiskt (Auto Power Off) om ingen USB-enhet har anslutits under mer än 5 minuter.

Kompatibilitetslista

Förlängning Codec Samplingsfrekvens Bithastighet
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz 80–320kbps
	MPEG 1 Layer3 16KHz ~ 48KHz 80–320kbps
	MPEG 2 Layer3 16KHz ~ 48KHz 80–320kbps
	MPEG 2.5 Layer3 16KHz ~ 48KHz 80–320kbps
*.wma	Wave_Format_MSAudio1	16KHz ~ 48KHz	56–128kbps
	Wave_Format_MSAudio2 16KHz ~ 48KHz 56–128kbps
*.aac	AAC	16KHz ~ 96KHz	48–320kbps
	AAC-LC	16KHz ~ 96KHz	128–192kbps5.1-kanal 320kbps
	HE-AAC	24KHz ~ 96KHz	48–64kbps5.1-kanal 160kbps
*.wav	-	16KHz ~ 48KHz	upp till 3000kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50–500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	upp till 3000kbps

• Om det finns för många mappar och filer på USB-enheten kan det ta lite tid för Soundbar att öppna och spela upp filerna.

07 ANSLUTA EN MOBILENHET

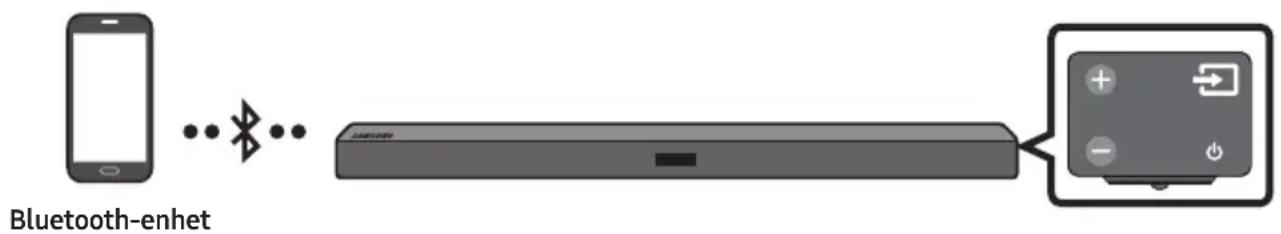

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Du kan inte ansluta fler än en Bluetooth-enhet åt gången.

Den inledande anslutningen

1. Tryck på knappen ➞ (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan läget "BT".
2. Ändra "BT" till "BT PAIRING".

- Om "BT READY" visas håller du knappen (Källa) på högra sidopanelen på Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj "[AV] Samsung Soundbar Mxxx M-Series" från listan.

- När en Soundbar är ansluten till Bluetooth-enheten visas [Bluetooth-enhetens namn] → "BT" på framsidesdisplayen.

1. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex."[AV] Samsung Soundbar Mxxx M-Series") visas i listan tar du bort den.
• I "BT"-läge håller du knappen (Källa) på högra sidopanelen på Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder för att växla till "BT PAIRING"-läge.
  Välj sedan "[AV] Samsung Soundbar Mxxx M-Series" från söklistan på Bluetooth-enheten.

Vad är statusarna BT READY och BT PAIRING?

• BT READY : I det här läget kan du söka efter tidigare anslutna tv-apparater eller ansluta till Soundbar från en tidigare ansluten mobilenhet.
• BT PAIRING : I det här läget kan du ansluta till en ny enhet. (När du är i "BT" håller du knappen
  (Källa) på höger sida av Soundbar eller på fjärrkontrollen intryckt längre än 5 sekunder.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 5 minuter i Redo-läget.

• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.

• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

- Soundbar stöder SBC-data (44,1kHz, 48kHz).

- Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).

- Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).

- När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja "[AV] Samsung Soundbar Mxxx M-Series" i listan över anslutna enheter, så övergår Soundbar automatiskt till "BT"-läge.

- Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter. (Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

• Soundbar kommer endast att visas i Bluetooth-enhetens lista med sökta enheter när Soundbar visar "BT READY".
• Soundbar kan inte paras ihop med en annan Bluetooth-enhet medan Bluetooth-funktionen används.

Bluetooth POWER (Bluetooth POWER) på

Om en tidigare parkopplad Bluetooth-enhet försöker parkoppla med Soundbar när funktionen Bluetooth POWER på är aktiverad och Soundbar är avstängd, slås Soundbar på automatiskt.

1. Tryck på knappen Bluetooth POWER på fjärrkontrollen medan Soundbar är påslagen.
2. "ON-BLUETOOTH POWER" visas på Soundbars skärm.

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
- När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och växla sedan till något annat läge än "BT".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

OBS!

• I Bluetooth-anslutningsläge kan Bluetooth-anslutningen stängas av om avständet mellan Soundbar och Bluetooth-enheten överskrider 10 m.
• Soundbar slås automatisk av efter 5 minuter i statusen Redo.

Mer om Bluetooth

Bluetooth är en ny teknik som gör att Bluetooth-kompatibla enheter enkelt kan ansluta till varandra med en kort trådlös anslutning.

• En Bluetooth-enhet kan orsaka ljud eller tekniskt fel, beroende på användning, i följande fall:
  – När en del av kroppen är i kontakt med mottagnings- / överföringssystemet för Bluetooth-enheten eller Soundbar.
  – Elektrisk variation på grund av hinder i form av vägg, hörn eller företagspartition.
  – Vid exponering för elektrisk störning från enheter inom samma frekvensband, som exempelvis medicinsk utrustning, mikrovågsugnar och trådlöst nätverk.

- Para ihop Soundbar med Bluetooth-enheten och håll ett kort avständ.

- Ju längre avständ mellan Soundbar och Bluetooth-enheten, desto sämre kvalitet.

Om avståndet överskrider Bluetooth-enhetens användarintervall förloras anslutningen.

- I områden med dåliga mottagningsförhållanden kanske inte Bluetooth-anslutningen fungerar som den ska.

- Bluetooth-anslutningen fungerar bara när den är nära enheten. Anslutningen bryts automatiskt om avståndet ligger utanför det här intervallet. Även inom det här intervallet kan ljudkvaliteten försämras av hinder, såsom väggar eller dörrar.

- Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Använda Samsung Audio Remote-appen

Installera Samsung Audio Remote-appen

För att styra Soundbar med en smart enhet och Samsung Audio Remote-appen, hämtar du först Samsung Audio Remote-appen i Google Play-butiken.

Marknadssökning : Samsung Audio Remote

Starta Samsung Audio Remote-appen

Starta Samsung Audio Remote-appen genom att trycka på Audio Remote-ikonen på smartenheten och följ sedan instruktionerna på skärmen.

- Samsung Audio Remote-appen är bara kompatibel med Android-baserade mobiltelefoner och mobila enheter med Android OS 3.0 eller senare.

08 ANVÄNDA FJÄRRKONTROLLEN

Använda fjärrkontrollen

1	Ström	Slår på och av Soundbar.
2	Ljudkontroll	Du kan välja TREBLE, BASS eller AUDIO SYNC. • Justera volymen för diskanten eller basen genom att välja TREBLE eller BASS i ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned. • Tryck och håll ner knappen (Ljudkontroll) i cirka 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz, och 10 KHz kan väljas (Vänster/Höger) och justeras till en inställning mellan -6 och +6 (Upp/Ned). • Om video och ljud inte synkroniseras mellan din tv och Soundbar väljer du AUDIO SYNC i ljudinställningarna och anger sedan ljudfördröjningen till 0~300 millisekunder med knapparna Upp/Ned. (Utom "USB"-läget) • Audio Sync stöds bara i en del funktioner.
3	Surround Surround	Funktionen för surroundljud ger ljudet större djup och en känsla av rymd. Varje gång du trycker på den här knappen växlar du mellan ON och OFF. • ON: Spela upp ljudet via alla högtalare. • OFF: Du kan höra ljudet från den ursprungliga källkanalen från flera högtalare.
4	SOUND MODE	Du kan välja den önskade ljudeffekten genom att välja STANDARD, MUSIC, CLEAR VOICE, SPORTS eller MOVIE.Välj läget "STANDARD" om du vill lyssna på originalljudet.DRC (Dynamic Range Control)Gör att du kan använda dynamisk omfångskontroll för Dolby Digital-ljudspår. Om du håller knappen SOUND MODE intryckt i standbyläge slås DRC (Dynamic Range Control, dynamisk omfångskontroll) på eller av. När DRC är aktiverat reduceras starkt ljud. (Ljudet kan förvrängas.)
5	Källa	Tryck för att välja en källa som är ansluten till Soundbar.BT PAIRING-lägeAktivera läget "BT PAIRING" i "BT"-läge Bluetooth-funktionen genom att hålla ned knappen (Källa) i mer än 5 sekunder. Mer information finns på sidan 15.Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer.-D.IN-/BT-/USB-läget: Om det inte förekommer någon ljudsignal inom 5 minuter.-AUX-läget:-Om ljudkabeln (AUX) är urdragen i 5 minuter.-Om ingen knapp trycks in under 8 timmar när ljudkabeln (AUX) ansluts. (Auto Power Down-funktionen kan endast stängas av i det fallet.)-Om du vill stänga av Auto Power Down-funktionen i "AUX"-läget håller du ned▶II-knappen i 5 sekunder. "ON-AUTO POWER DOWN" / "OFF-AUTO POWER DOWN" visas på displayen.
6	Uppspelning/Paus	Tryck på ▶II-knappen om du vill pausa musiken tillfälligt.Om du trycker på knappen igen spelas musikfilen upp.
7	Upp/Ned/Vänster/Höger	Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger.Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.• UpprepaOm du vill använda Upprepa-funktionen i "USB"-läge trycker du på knappen Upp.• Hoppa över musikTryck på knappen Höger för att välja nästa musikfil. Tryck på knappen Vänster för att välja föregående musikfil.• Auto Power LinkDu kan slå på eller av Auto Power Link.Auto Power Link styrs med knapparna Höger och Vänster.– Auto Power Link : Om Soundbar är ansluten till din tv med en digital optisk kabel kan den slås på automatiskt när du slår på din tv. Håll knappen Vänster intryckt i 5 sekunder för att växla mellan ON och OFF för Auto Power Link.– Auto Power Link är som standard inställd på ON.
8	Bluetooth POWER	Tryck när du vill slå på och av funktionerna Bluetooth POWER eller volymbegränsning.• Bluetooth POWER-funktion : Om Soundbar är i standby-läge och Bluetooth POWER-funktionen är på, slås Soundbar automatiskt på och ansluter till via Bluetooth till enheten när du slår på en tidigare ansluten Bluetooth-enhet.– När Bluetooth POWER-funktionen är på visas "ON-BLUETOOTH POWER" på Soundbar-skärmen. Du stänger av Bluetooth POWER-funktionen genom att trycka en gång på Bluetooth POWER-knappen. Då visas "OFF-BLUETOOTH POWER" på Soundbars skärm.– Om läget "D.IN" är på och Soundbar är ansluten till en Samsung Smart TV från 2017 eller senare, kan Soundbar styras med tv:ns fjärrkontroll. I det läget kan du inte stänga av Bluetooth POWER.• Volymbegränsningsfunktion: Eftersom hög volym kan skada hörseln justeras volymen till 20 när den är inställd på högre än 20.– Standardvärdet för volymbegränsning är Av. Den inställda volymen bibehålls även om enheten stängs av.– Ändra inställningen genom att trycka på Bluetooth POWER-knappen på fjärrkontrollen i 5 sekunder. När volymbegränsningen är avslagen visas "V FREE" på Soundbars skärm. När den är påslagen visas "V LOCK".
9	WOOFER	Tryck knappen uppåt eller nedåt för att justera volymen för subwoofern till -12 eller -6 till +6. Om du trycker på knappen återställs subwooferns volym till 0.
10	VOL	Tryck knappen uppåt eller nedåt för att justera volymen.• TystTryck på knappen VOL för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

Justera Soundbar-volymen med fjärrkontrollen till en tv

Ställ in tv-högtalaren på en Samsung-tv till externa högtalare i tv-menyn. (Se tv:ns användarhandbok för mer information.)

- Efter att du installerat Soundbar kan du ändra volymen för Soundbar med IR-fjärrkontrollen som levererades med en Samsung-tv. (Om du inte vill använda funktionen håller du knappen Surround intryckt i 5 sekunder när Soundbar är på. "OFF-TV REMOTE" visas på Soundbar-displayen och funktionen stängs av.)

Om du vill ändra volymen bara med fjärrkontrollen till Samsung-tv:n håller du knappen Surround intryckt i mer än 5 sekunder tills "SAMSUNG-TV REMOTE" visas på Soundbar-displayen.

- Varje gång Surround-knappen hålls in i 5 sekunder växlas läget i följande ordning: "SAMSUNG-TV REMOTE" (Standardläget) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Om du vill ändra Soundbar-volymen med en fjärrkontroll för en tv från en tredjepartstillverkare, slår du på Soundbar, håller knappen Surround intryckt i 5 sekunder ("OFF-TV REMOTE" visas på Soundbar-displayen), släpper knappen Surround och håller sedan knappen Surround intryckt igen längre än 5 sekunder. ("ALL-TV REMOTE" visas på Soundbar-displayen.)

- Den här funktionen kanske inte är tillgänglig beroende på fjärrkontrollen.

– Tillverkare som stöder denna funktion:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Använda de dolda knapparna

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
Surround	TV: ns fjärrkontroll På/Av	Sidan 22
(Källa)	BT-parkoppling Sidan 15
▶II (Uppspelning/Paus)	Auto Power Down På/Av (AUX-läge) Sidan 20
	Initiera (standby) Sidan 28
VOL	ID SET (standby)	Sidan 7
Vänster	Auto Power Link ON/OFF	Sidan 10
(Ljudkontroll)	7 bands EQ Sidan 19
SOUND MODE	DRC ON/OFF (standby)	Sidan 20
Bluetooth POWER	Volymbegränsning På/Av	Sidan 21

Uteffektspecifikationer för de olika ljudeffektslägena

• Samsungs trådlösa bakre högtalare kan köpas separat. Om du vill köpa högtalare kontaktar du återförsäljaren du köpte Soundbar från.

09 INSTALLERA VÄGGFÄSTET

Försiktighetsåtgärder vid installation

• Installera bara på en lodrät vägg.
• Installera inte på en plats med hög temperatur eller fuktighet.
- Kontrollera att väggen är tillräckligt stark för att bära produktens tyngd. Förstärk annars väggen eller välj en annan plats för installation.
- Köp och använd lämpliga monteringsskruvar eller -bultar för den typ av vägg du har (gipsplatta, stålplatta, trä o.s.v.). Fäst om möjligt monteringsskruvarna i väggreglar.
- Köp väggmonteringsskruvar enligt typ och tjocklek för den vägg där du vill montera Soundbar.

- Diameter: M5

- Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och frånkopplad innan du monterar den. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

Väggfästguide

Fästskruv (2 st.) Skruv (2 st.) Väggfäste V Väggfäste H

1. Placera Väggfästguide på väggytan.

• Väggfästguide måste ligga plant vågrätt.

- Om din tv är monterad på väggen, ska du montera Soundbar minst 5 cm under tv:n.

1. Placera pappersmallens Mittlinjen i höjd med tv:ns mitt (om du monterar Soundbar under tv:n) och fäst sedan Väggfästguide på väggen med tejp.

- Om enheten inte ska monteras under en tv sätter du Mittlinjen i installationsområdets mitt.

1. Tryck en vass pennspets genom B-TYPE-bildernas mitt i guidens båda ändar för att märka ut hål för skruvarna, och ta sedan bort Väggfästguide.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering sätter du i lämpliga bultar eller mollyskruvar i hålen innan du sätter fast skruvarna. Om du använder bultar eller mollyskruvar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan fast skruvarna i skruvhålen.

1. Använd två av Skruv (M4 × L12) för att fästa både Väggfäste V och H längst ned på Soundbar.

Se till att skruvhålen på Soundbar är justerade mot hålen på fästena.

- Kontrollera vid monteringen att upphängningsdelen av Väggfästkonsoler är placerad en bit bakom baksidan av Soundbar.

Höger kortsida på Soundbar

- Vänster och höger fäste har olika former. Se till att placera dem rätt.

Väggmontering H Väggmontering V

1. Installera Soundbar med de fastsatta Väggfästen genom att hänga Väggfästena på Fästskruvar på väggen.

- Luta Soundbar lätt för att sätta fast de båda Fästskruv-huvudena i Väggfäste-hålen. Skjut Soundbar i pilens riktning så att båda sidorna sätts fast ordentligt.

Montera ned Soundbar från väggen

1. Du tar loss Soundbar från väggmonteringen genom att skjuta den i pilens riktning, luta den något uppåt och sedan dra bort den från väggen som på bilden.

• Häng inte på den monterade enheten och undvik att slå på eller tappa enheten.
• Säkra enheten på väggen så att den inte faller ned. Om den faller ned kan den orsaka skador på personer eller produkten.
• När enheten är monterad på en vägg måste du se till att barn inte drar i några av anslutningskablarna. I så fall kan enheten falla ned.
• För optimala prestanda hos en väggmonterad installation bör högtalarsystemet monteras minst 5 cm nedanför tv:n om tv:n är väggmonterad.
• Om du inte monterar enheten på väggen bör du för din säkerhet installera den på en säker, plan yta där den inte faller ned.

10 PROGRAM- UPPDATERING

Samsung kan komma att erbjuda uppdateringar av den inbyggda systemprogramvaran för Soundbar i framtiden.

Om en uppdatering erbjuds kan du uppdatera den inbyggda programvaran genom att ansluta en USB-enhet där programuppdateringen finns lagrad till USB-porten på Soundbar.

Mer information om hur du hämtar uppdateringsfiler finns på Samsung Electronics webbplats på (www.samsung.com → Support). Ange och välj sedan din Soundbar-modell, välj Programvara och appar och sedan Nedladdningar. Alternativets namn kan variera.

1. Anslut en mikro-USB-till-USB-adapterkabel med ett USB 2.0 mikro-USB-uttag med hankontakt (Typ B) i ena änden och ett 2.0 USB-uttag med standardhonkontakt (Typ A) i den andra änden till mikro-USB-uttaget på din Soundbar.

- Mikro-USB-till-USB-adapterkabeln säljs separat. Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa.

1. Ladda ned produktprogramvaran genom att följa stegen nedan: Gå till Samsungs webbplats (samsung.com) → sök efter modellnamnet - välj alternativet kundsupport (namnet på alternativet kan komma att ändras)

2. Spara den nedladdade programvaran på en USB-sticka och välj "Packa upp här" för att packa upp mappen.

3. Stäng av Soundbar och anslut USB-stickan med programvaruuppdateringen till honuttaget på en mikro-USB-adapterkabel. Anslut kabeln till USB-porten på Soundbar.

4. Slå på Soundbar. Inom 3 minuter visas "UPDATE" och uppdateringen startar.

5. När uppdateringen är klar slås Soundbar av. Håll knappen ▶II på fjärrkontrollen intryckt i 5 sekunder. "INIT" visas på displayen och sedan slås Soundbar av. Uppdateringen är klar.

- Den här produkten har en DUAL BOOT-funktion Om den fasta programvaran inte uppdateras kan du uppdatera den fasta programvaran igen.

Om UPDATE inte visas

1. Stäng av Soundbar, ta ut lagringsenheten som innehåller de uppdaterade filerna ur USB-porten på Soundbar och sätt sedan i den igen.

2. Dra ur strömkabeln till Soundbar, sätt i den igen och slå sedan på Soundbar.

- Uppdateringen av fast programvara kanske inte fungerar som den ska om ljudfiler som stöds av Soundbar finns lagrade i lagringsenheten. - Stäng inte av strömmen eller ta bort USB-enheten medan uppdatering pågår. Huvudenheten stängs av automatiskt när uppdateringen av den fasta programvaran är klar.

- När uppdateringen är klar initieras användarinställningarna i Soundbar. Vi rekommenderar att du antecknar dina inställningar så att du enkelt kan återställa dem efter uppdateringen. Observera att även subwooferanslutningen återställs när den fasta programvaran uppdateras. Om anslutningen till subwoofern inte återupprättas automatiskt efter uppdateringen, se sidan 6. Om programvaran inte kan uppdateras ska du kontrollera om det är något fel på USB-stickan.

• Mac OS-användare ska använda MS-DOS (FAT) som USB-format.

- Uppdatering via USB kanske inte är tillgängligt beroende på lagringsenhetens tillverkare.

11 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Enheten slås inte på.

Är strömsladden ansluten till uttaget?

→Anslut strömkontakten till uttaget.

En funktion fungerar inte när du trycker på knappen.

Finns det statisk elektricitet i luften?

→Koppla bort strömkontakten och anslut den igen.

Ljudet faller bort i BT-läge.

→ Se avsnitten om Bluetooth-anslutning på sidorna 10 och 15.

Det hörs inget ljud.

Är funktionen Tyst på?

→ Tryck på knappen VOL för att stänga av funktionen.

Är volymen inställd på miniminivå?

→Justera volymen.

Fjärrkontrollen fungerar inte.

Är batterierna tomma?

→Ersätt med nya batterier.

Är avständet mellan fjärrkontrollen och Soundbar-huvudenheten för långt?

→Flytta fjärrkontrollen närmare Soundbar-huvudenheten.

Den röda indikatorlampan på subwoofern blinkar och det kommer inget ljud från subwoofern.

Det här problemet kan uppstå om subwoofern inte är ansluten till Soundbar-huvudenheten.

→ Försök ansluta subwoofern igen. (Se sidan 6.)

Subwoofern brummar och vibrerar märkbart.

Prova att justera vibrationen för subwoofern.

→ Tryck uppåt eller nedåt på knappen WOOFER på fjärrkontrollen för att justera subwooferns volym. (mellan -12, -6 – +6).

12 LICENS

DOLBY

AUDIO

För at skicka förfrågningar och begäran angående öppna källor ska du kontakta Samsung via e-post ([e-mail]).

14 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

15 SPECIFIKATIONER OCH GUIDE

Specifikationer

ALLMÄNT	USB		5V/0,5A
	Vikt	Soundbar-Huvudenhet	1,5 kg
		Subwoofer (PS-WM20)	4,6 kg
	Mått(B x H x D)	Soundbar-Huvudenhet	907,5 x 53,5 x 70,5 mm
		Subwoofer (PS-WM20)	179,0 x 353,0 x 299,5 mm
	Driftstemperaturintervall		+5°C till +35°C
	Intervall för luftfuktighet		10 % till 75 %
FÖRSTÄRKARE Utgångseffekt		Soundbar-Huvudenhet	35W x 2, 6 ohm
		Subwoofer (PS-WM20)	130W, 3 ohm
Uppspelningsformat som stöds(DTS 2.0-ljud spelas upp i DTS-format.)			LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS
Uteffekt för trådlös enhet		Max sändareffekt för BT	100 mW vid 2,4 GHz–2,4835 GHz
		Max sändareffekt för SRD	25 mW vid 5,725 GHz–5,825 GHz

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.
• Vikt och mått är ungefärliga.
• För strömförsörjning och strömförbrukning, se etiketten på produkten.

(Etikett: Soundbar-huvudenhetens undersida)

Total strömförbrukning vid standbyläge (W)		4,1W
Bluetooth	Metod för avaktivering av port	Tryck på knappen "Bluetooth POWER" på fjärrkontrollen i "BT"-läge.

- Härmed försäkrar Samsung Electronics att denna utrustning följer direktivet 2014/53/EU. Den fullständiga texten i denna EU-försäkran om överensstämmelse är tillgänglig på följande internetadress: http://www.samsung.com. Gå till Support > Sök support och ange modellnamnet. Utrustningen får användas i alla EU-länder.

CE

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
