BRUKSANVISNING ML-P02M Clas Ohlson

Väggfäste för plasma-/LCD-tv

Veggfeste for plasma-/LCD-TV

Väggfäste för plasma-/LCD-tv

Säkerhet

1. Försäkra dig om att du läst och förstått hela monteringsanvisningen.
2. Väggen eller ytan som fästet skall monteras på måste kunna bära hela vikten av fästet och teven tillsammans.
3. Använd alltid rätt verktyg och var alltid två personer vid montering av tunga teveapparater på väggfästet. Ev. försök att ensam montera tunga teveapparater kan resultera i material- och personskador.
4. Ta hänsyn till teveapparatens rekommendationer gällande montering och ventilation. Se teveapparatens bruksanvisning.

Montering av fästet

Förberedelser

Nödvändiga verktyg

• Skruvmejsel (Phillips)
• Spärrskaft med 13 mm hylsa
• Borrmaskin (slagborrmaskin för borrning i betong)
• Borrar (6 mm & 10 mm)

Monteringssatsen innehåller:

1	(A) M4x12 Bult (x4) (B) M4x30 Bult (x4) (C) M4 Låsbricka (x4)
2	(D) M5x12 Bult (x4) (E) M (F) M5 Låsbricka (x4)
3	G) M6x12 Bult (x4) (H) M6x35 Bult (x4) [OT25] (I) M6 Låsbricka (x4)
4	(J) M8x12 Bult (x4) (K) M8x40 Bult (x4) (L Åsbricka (x4)
5	(M) Distansring, liten (x4) (x4) (O) M6 Bricka (x4)
6	(P) Plugg 10 mm (x6) (Q) Träskruv M8x60 (x6) (R) Bricka M6 (x6)

Montering på trävägg

Obs! Se till att väggen du monterar fästet på klarar av tevens och fästets sammanlagda vikt. Ta kontakt med en fackman om du är osäker på detta.

1. Utse en stabil vägg där fästet ska monteras.
2. Placera väggfästet så att väggfästet sitter över två träreglar och använd träskruv i träreglarna. Om det endast går att fästa i en regel, fäst väggfästet så centralt som möjligt över denna och använd gipsankare (medföljer ej) med skruv till övriga infästningar.
3. Placera väggfästet mot väggytan och justera dess vinkel. Ta hjälp av luftblåsan i den vågräta libellen som finns monterad på fästet.
4. Gör fyra eller fler markeringar för borrhål i skruvhålen beroende på tevens vikt. Är teven tung måste fästet fästas i en eller flera reglar.
5. Förborra vid behov med t.ex. en 6 mm borr i de markeringar du gjort.
6. Ta hjälp av en person för att hålla fästet medan du fäster de medföljande träskruvarna (Q) tillsammans med brickorna (R) i hålen du borrade. [Bild 1]
7. Se till att dra skruvarna ordentligt men med hänsyn till materialet i väggen. Kontrollera fästets upphängning genom att försiktigt belasta det med samma vikt som teven innan teven hängs upp på fästet.
8. Fäst kabelhållaren på fästets övre del enligt bilden. [Bild 2]

Montering på betongvägg

Obs! Se till att väggen du monterar fästet på klarar av tevens och fästets sammanlagda vikt. Ta kontakt med en fackman om du är osäker på detta.

1. Utse en stabil vägg där fästet ska monteras.
2. Placera väggfästet mot väggytan och justera dess vinkel. Ta hjälp av luftblåsan i den vågräta libellen som finns monterad på fästet.
3. Gör 6 st. markeringar för borrhål i skruvhålen beroende på tevens vikt.
4. Borra med en 10 mm betongborr i de markeringar du gjort.
   Viktigt! Vid monteringen måste hålen som borras ha minst samma djup som skruvarna som ska användas vid monteringen!
5. Rensa hålen från borrdamm och sätt pluggarna (P) i hålen. Använd en hammare för att få i pluggarna hela vägen.

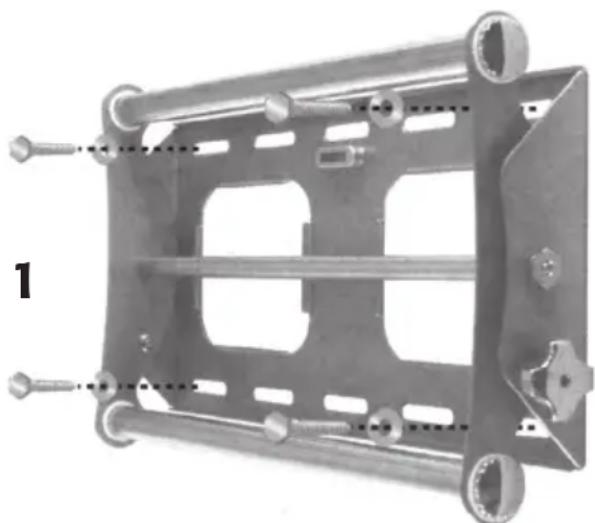

6. Ta hjälp av en person för att hålla fästet medan du fäster de medföljande skruvarna (Q) tillsammans med brickorna (R) i pluggarna. [Bild 1]
7. Se till att dra skruvarna ordentligt men med hänsyn till materialet i väggen. Kontrollera fästets upphängning genom att försiktigt belasta det med samma vikt som teven innan teven hängs upp på fästet.
8. Fäst kabelhållaren på fästets övre del enligt bilden. [Bild 2]

Montering av fästarmarna på teven

Viktigt! Använd försiktighet vid montering av teven på väggfästet. Undvik att lägga teven med bildytan nedåt då detta kan skada bildytan. Luta heller aldrig en plasma-tv mer än vad som rekommenderas.

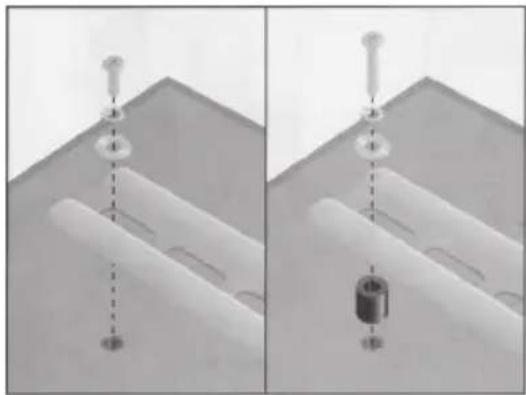

1. Kontrollera tevens baksida. Är baksidan platt kan du använda de kortare skruvarna. Om baksidan är kuperad används de längre bultarna tillsammans med distansringarna.

2. Använd någon av de medföljande skruvarna för att fästa fästarmarna på tevens baksida. Flera typer av skruvar medföljer då infästningen kan skilja på olika fabrikat av teveapparater.

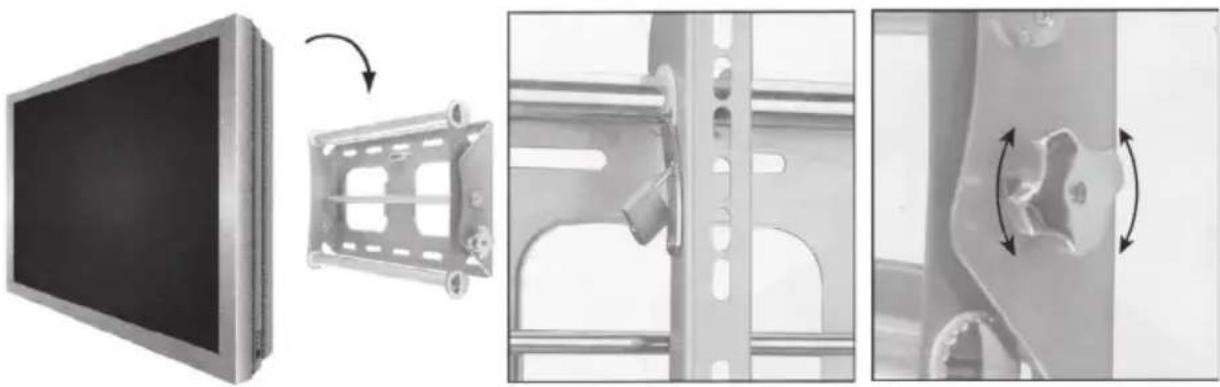

Upphängning av teven på väggfästet

1. Ta hjälp av en person när du hänger upp teven på väggfästet. Släpp inte teven förrän dess hakar sitter korrekt på väggfästet. Släpp teven försiktigt och försäkra er om att teven och fästet sitter korrekt.
2. Vik in säkerhetslåsningen på varje fästarm för att undvika att teven lyfts av oavsiktligt. Ett hänglås kan användas för att låsa teven från att lyftas upp.
3. Ström- och signalkablar kan fästas i den kabelhållare som monterades på fästet.
4. Justera tevens horisontella vinkel genom att först lossa på justeringsskruvarna och sedan vinkla teven till önskad vinkel. Ta hjälp av en person att hålla teven tills du skruvat åt justeringsskruvarna.

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.
