KÄYTTÖOHJE ML-P02M Clas Ohlson

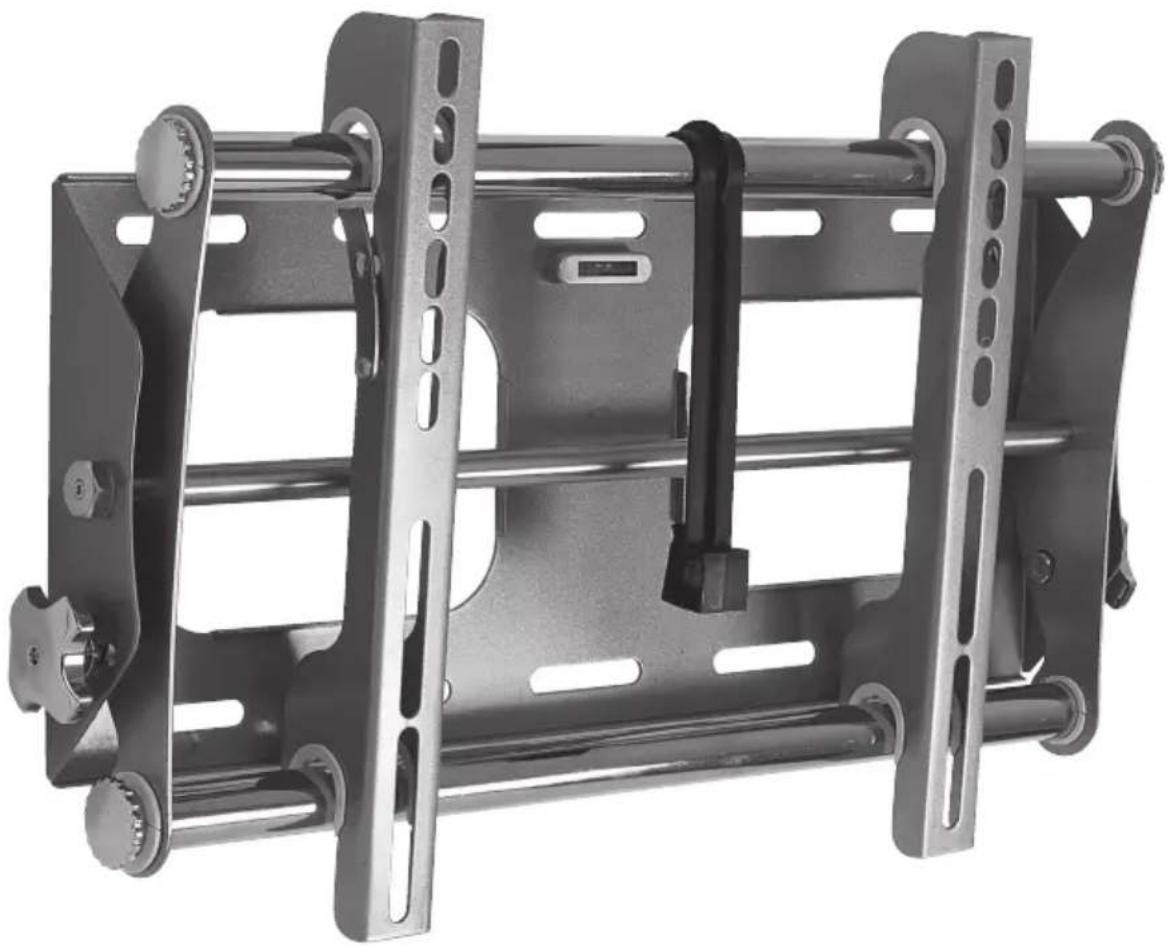

Seinäkiinnike plasma-/LCD-televisiolle

Seinäkiinnike plasma-/LCD-televisiolle

Turvallisuus

1. Varmista, että olet luettuasi ymmärtänyt ohjeet kokonaisuudessaan.
2. Seinän tai muun pinnan, jolle kiinnike asennetaan, on oltava niin luja, että se kestää kiinnikkeen ja television yhteispainon.
3. Käytä tarkoitukseen sopivia työkaluja. Älä koskaan asenna painavaa televisiota seinäkiinnikkeeseen ilman toisen henkilön apua. Saatat vahingoittaa itseäsi tai laitteistoa, jos yrität asentaa television yksin.
4. Noudata television omia suosituksia asennuksen ja ilmanvaihdon suhteen. Lue television käyttöohje.

Kiinnikkeen asennus

Esivalmistelut

Tarvittavat välineet

• Ruuvitaltta (Phillips)
• Räikkäväännin, 13 mm:n hylsy
• Porakone (iskuporakone, jos kyseessä on betoniseinä)
• Porat (6 mm ja 10 mm)

Asennussarjan sisältö:

1	(A) M4x12 Pultti (x4)		(B) M4x30 Pultti (x4)	[K05D]	(C) M4 Lukituslevy (x4)
2	(D) M5x12 Pultti (x4) (E)			[X043]	(F) M5 Lukituslevy (x4)
3	(G) M6x12 Pultti (x4)		(H) M6x35 Pultti (x4)	[A45A]	(I) M6 Lukituslevy (x4)
4	(J) M8x12 Pultti (x4)		(K) M8x40 Pultti (x4)	[SYBT]	ukituslevy (x4)
5	(M) Välirengas, pieni (x4)		Ingas, iso (x4) (O) M6 Aluslevy (x4)
6	(P) Tulppa 10 mm (x6)		(Q) Puuruuvi M8x60 (x6)		(R) Aluslevy M6 (x6)

Asennus puuseinään

Huom.! Varmista, että seinä kestää kiinnikkeen ja television yhteispainon. Ota yhteys asiantuntijaan, jos olet epävarma.

1. Valitse tukeva seinä, jolle televisio asennetaan.
2. Sijoita seinäteline siten, että teline on kahden koolingin kohdalla. Käytä puuruuveja puukoolinkeihin. Mikäli teline kiinnitetään ainoastaan yhteen koolinkiin, kiinnitä teline mahdollisimman keskelle ja kiinnitä teline muilta kohdin kipsilevyankkureilla (eivät sisälly) ja ruuveilla.
3. Aseta kiinnike seinälle ja varmista, että kulma on oikea. Kiinnikkeessä on vaakasuora libelli, jonka ilmakuplasta on apua.
4. Merkitse seinään paikat neljälle tai useammalle ruuville, television painosta riippuen. kiinnitä televisio yhteen tai useampaan koolaukseen, jos televisio on painava.
5. Poraa tarvittaessa ensin 6 mm:n poralla tekemiesi merkintöjen kohdille.
6. Pyydä apuriasi pitelemään kiinnikettä paikoillaan, ja kiinnitä ruuvit (Q) aluslaattoineen (R) poraamiisi reikiin. [Kuva 1]
7. Kiristä ruuvit kunnolla, mutta ota huomioon seinän materiaali. Kokeile kiinnikkeen kantavuutta television painoa vastaavalla painolla.
8. Kiinnitä kaapelipidike kiinnikkeen yläosaan kuvan mukaisesti. [Kuva 2]

Asennus betoniseinään

Huom.! Varmista, että seinä kestää kiinnikkeen ja television yhteispainon. Ota yhteys asiantuntijaan, jos olet epävarma.

1. Valitse tukeva seinä, jolle televisio asennetaan.
2. Aseta kiinnike seinälle ja varmista, että kulma on oikea. Kiinnikkeessä on vaakasuora libelli, jonka ilmakuplasta on apua.
3. Merkitse seinään paikat kuudelle ruuville.
4. Poraa 10 mm:n betoniporalla tekemiesi merkintöjen kohdalta.
   Tärkeää! Huomioithan seinäkiinnikettä asentaessasi, että porattavien reikien tulee olla vähintään yhtä syviä kuin asennuksessa käytettävien ruuvien pituus!
5. Poista porauksesta aiheutunut pöly ja työnnä tulpat (P) reikiin. Lyö tulpat vasaralla pohjaan asti.

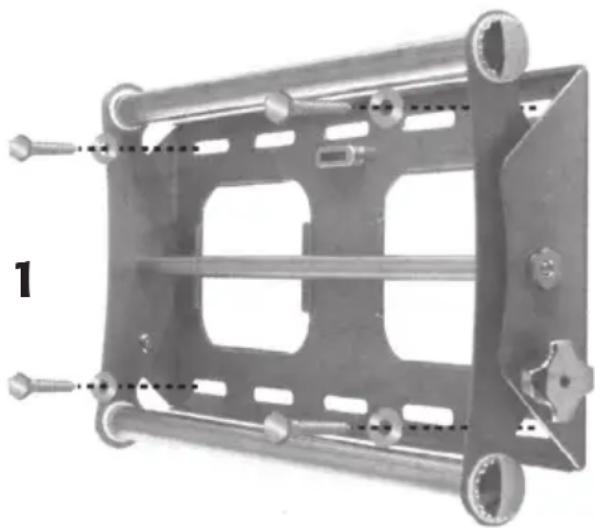

6. Pyydä apuriasi pitelemään kiinnikettä paikoillaan, ja kiinnitä ruuvit (Q) aluslaattoineen (R) tulppiin. [Kuva 1]
7. Kiristä ruuvit kunnolla, mutta ota huomioon seinän materiaali. Kokeile kiinnikkeen kantavuutta televisiota vastaavalla painolla.
8. Kiinnitä kaapelipidike kiinnikkeen yläosaan kuvan mukaisesti. [Kuva 2]

Kiinnitysvarsien asennus televisioon

Tärkeää! Ole varovainen asentaessasi televisiota kiinnikkeeseen. Vältä sijoittamasta televisiota kuvapinta alaspäin. Kuvapinta saattaa vioittua. Varmista myös, että plasmatelevision kallistuskulma on sallituissa lukemissa.

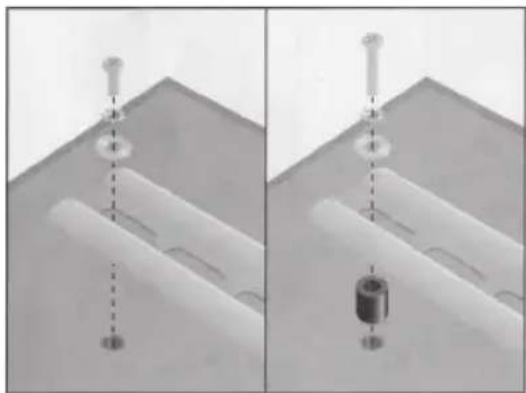

1. Katso television takapuolelle. Jos takapuoli on litteä, voit käyttää lyhyitä ruuveja. Käytä pitkiä pultteja ja välirenkaita, jos takapuoli on kaareva.

2. Kiinnitä kiinnitysvarret television takaosaan pakkauksen ruuveilla. Pakkauksessa on monta erityyppistä ruuvia eri televisiomerkkien varalle.

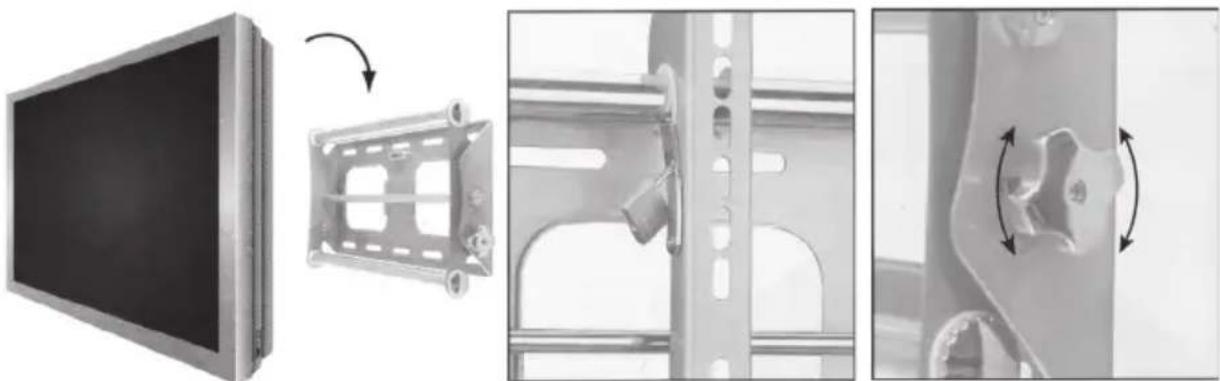

Television kiinnitys seinäkiinnikkeeseen

1. Pyydä toista henkilöä avuksi, kun kiinnität television seinäkiinnikkeeseen. Älä päästä otetta televisiosta ennen kuin se on seinäkiinnikkeessä kunnolla kiinni. Päästä varovaisesti ote televisiosta, ja varmista, että televisio ja kiinnike on oikein asennettu.
2. Taita kummankin kiinnitysvarren turvalukitus kiinni, jotta televisiota ei saisi vahingossa nostettua paikoiltaan. Voit myös asentaa riippulukon, jotta televisiota ei voida nostaa paikoiltaan.
3. Sähköjohdot ja kaapelit voidaan kiinnittää kaapelipidikkeeseen.
4. Voit säätää television kulmaa pystysuunnassa löysäämällä ensin säätöruuveja. Pyydä avustajaa pitelemään televisiota, kunnes saat säätöruuvit kiristettyä.

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.
