BRUKSANVISNING RPD 1047 DD EU Hotpoint Ariston

Innehållsförteckning

SE

Installation, 2-3

Uppackning och nivellering

Anslutningar av vatten och el

Första tvättcykeln

Tekniska data

Underhåll och skötsel, 4

Avstängning av vatten och el

Rengöring av tvättmaskinen

Rengöring av tvättmedelslådan

Skötsel av luckan och trumman

Rengöring av pumpen

Kontrollera vatteninloppsslangen

Råd och föreskrifter, 5

Säkerhet i allmänhet

Kassering

Manuell öppning av lucka

Beskrivning av tvättmaskinen, 6-7

Kontrollpanel

Display

Hur ett tvättprogram startas, 8

Program och funktioner, 9

Programtabell

Tvättfunktioner

Tvättmedel och tvättgods, 10

Tvättmedelsfack

Förbered tvättgodset

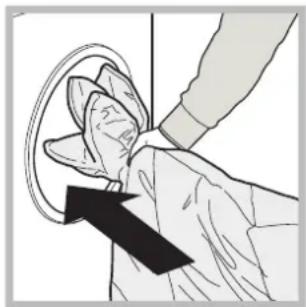

Speciella program

Balanseringssystem för lasten

Fel och åtgärder, 11

Service, 12

! Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen förblir tillsammans med tvättmaskinen så att den nye ägaren kan ta del av dess information och varningar.
! Läs noggrant anvisningarna: Det finns viktig information angående installation, användning och säkerhet.

Uppackning och nivellering

Uppackning

1. Ta ur tvättmaskinen ur förpackningen.
2. Kontrollera att tvättmaskinen inte skadats under transporten. Om det skulle finnas skador ska du inte ansluta den utan kontakta återförsäljaren.

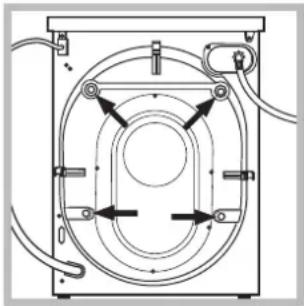

1. Ta bort de 4 skruvarna, som skyddat maskinen under transporten, samt gummidelen med dess avständsbricka, som sitter på bakstycket (se figur).

2. Stäng igen hålen med de medföljande plastpluggarna.

3. Spar alla delar: Om tvättmaskinen måste flyttas ska de monteras tillbaka.
   ! Emballagematerialet ska inte användas som leksaker för barn.

Nivellering

1. Installera tvättmaskinen på ett hårt och jämnt underlag utan att stödja den mot väggar, möbler eller annat.

1. Om golvet inte skulle vara fullständigt plant kan ojämnheten kompenseras genom att de främre fötterna dras åt eller lossas (se figur). Lutningsvinkeln, mätt på arbetsplanet, får inte överstiga 2°.

En ordentligt utförd nivellering ger maskinen stabilitet och hindrar uppkomsten av vibrationer, buller samt att maskinen flyttar sig under användningen. Om golvet har heltäckningsmatta eller en annan matta ska fötterna justeras på så sätt att det finns tillräckligt utrymme under tvättmaskinen för ventilationen.

Anslutningar av vatten och el

Anslutning av vatteninloppsslangen

1. Anslut inloppslangens ände och skruva fast den på en kal- lvattenkran som har en öppning med 3/4 gasgänga (se figur). Innan du ansluter slangen ska du låta vattnet rinna tills det är helt klart.

1. Anslut inloppsslangen till tvättmaskinen genom att skruva fast den till det avsedda vattenuttaget i den bakre delen uppe till höger (se figur).

2. Se till att slangen inte har några veck eller är hopklämd.

! Kranens vattentryck måste befinna sig inom de värden som finns i tabellen över Tekniska Data (se sidan intill).
! Om längden på inloppsslangen inte är tillräcklig ska du vända dig till fackhandeln eller en auktoriserad tekniker.
! Använd aldrig begagnade slangar.
! Använd slangarna som följer med maskinen.

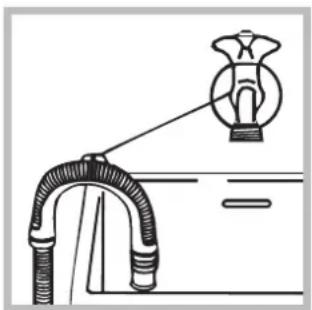

Anslut avloppsslangen, utan att böja den, till en avloppsledning eller ett väggavlopp som är placerat på en höjd mellan 65 och 100 cm från marken,

eller lägg den i ett handfat eller ett badkar och bind fast den bifogade skenan till kranen (se figur). Den fria slangänden får inte vara nedsänkt i vatten.

! Vi avråder från att använda förlängningsslangar; om det ändå skulle vara nödvändigt måste förlängningsslangen ha samma diameter som originalslangen och den får inte vara längre än 150 cm.

Elektrisk anslutning

Innan du sätter i kontakten i uttaget ska du försäkra dig om att:

• Vägguttaget är jordanslutet och i enlighet med gällande standard.
• Uttaget klarar maskinens maxeffekt som anges i tabellen över Tekniska Data (se intill).
• Spänningstillförseln befinner sig inom de värden som anges i tabellen över Tekniska Data (se intill).
• Uttaget passar ihop med tvättmaskinens stickkontakt. Om det inte förhåller sig på detta vis ska du byta ut uttaget.

! Tvättmaskinen får inte installeras utomhus, inte ens om installationsplatsen skyddas av ett tak, eftersom det är mycket farligt att utsätta den för regn och oväder.

! När tvättmaskinen har installerats ska strömuttaget vara lättåtkomligt.

! Använd inte skarvsladdar eller grenuttag.

! Kabeln ska inte böjas eller klämmas.

! Driftsladden får endast bytas ut av behöriga tekniker.

OBS! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Första tvättcykeln

Efter installationen, innan du börjar använda maskinen, ska du köra en tvättcykel med tvättmedel men utan tvättgods, genom att ställa in programmet självrengöring (se "Rengöring av tvättmaskinen").

Tekniska data
Modell	RPD 1047 D
Mått	Bredd 59,5 cmHöjd 85 cmDjup 60,5 cm
Kapacitet	Från 1 till 10 kg
Elektriska anslutningar	Se märkskylten med tekniska egenskaper som sitter på maskinen.
Vattenanslutningar	Max. tryck 1 MPa (10 bar)Min. tryck 0,05 MPa (0,5 bar)Trummans kapacitet 71 liter
Centrifuge-ringshasti-ighet	Upp till 1400 varv/min
Kontrollprogram enligt standard 1061/2010 och 1015/2010	Eko Bomull 60°C program 3 och Eko-funktion aktiv.Eko Bomull 40°C program 3, Eko-funktion aktiv och sänk temperaturen till 40°C.
	Denna apparat överens-stämmer med följande EU-direktiv:- EMC 2014/30/EU (Elektromagnetisk kompatibilitet)- 2012/19/EU - (WEEE)- LVD 2014/35/EU (Låg-spänningsdirektiv).

Avstängning av vatten och el

• Stäng av vattenkranen efter varje tvätt. På så sätt begränsas slitaget av tvättmaskinens vattensystem och risken för läckage undviks.
• Ta ur kontakten ur uttaget när du gör rent tvättmaskinen och under underhållsingreppen.

Rengöring av tvättmaskinen

• De yttre delarna och gummidelarna kan göras rent med en trasa indränkt med ljummen tvållösning. Använd inte lösningsmedel eller slipmedel.
• Tvättmaskinen är försedd med ett rengöring program för de invändiga delarna. Detta program ska köras utan någon typ av last i trumman.

Ett meddelande på skärmen uppmanar dig att regelbundet (ungefär var 50:e cykel) utföra självrengöringscykeln för att rengöra tvättmaskinen och motverka kalkbildning och dålig lukt. För ett optimalt underhåll föreslår vi att du använder produkten WPRO (kalkborttagnings- och avfettningsmedel) och följer instruktionerna på förpackningen. Du kan få hjälp med att finna denna produkt genom att kontakta kundtjänst eller besöka vår hemsida www.hotpoint.eu.

Hotpoint hålls inte ansvariga för eventuella skador på apparaten som orsakas av användning av andra produkter som finns på marknaden för rengöring av tvättmaskinen. För att aktivera programmet, tryck ned knappen 5 sekunder och sedan knappen START/PAUS. Programmet startar och varar i cirka 70 minuter.

Rengöring av tvättmedelslådan

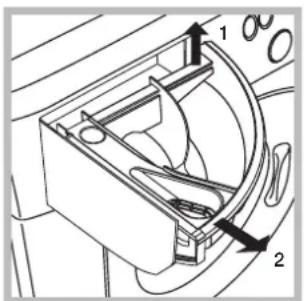

Dra ut facket genom att lyfta upp det och dra det utåt (se figur). Tvätta det under rinnande vatten. Denna rengöring ska utföras ofta.

Skötsel av trumman

- Lämna alltid luckan på glänt för att hindra att dålig lukt bildas.

Rengöring av pumpen

Tvättmaskinen är försedd med en självren-görande pump som inte behöver något underhåll. Det kan dock hända att små föremål (mynt, knappar) faller ned i förkammaren, som skyddar pumpen, och som är placerad i dess nedre del.

! Försäkra dig om att tvättcykeln är avslutad och ta ur kontakten.

För att komma åt förkammaren:

1. Ta bort skyddspanelen på tvättmaskinens framsida med hjälp av en skruvmejsel (se figur).

1. Lossa locket genom att vrida det moturs (se figur): Det är normalt att lite vatten rinner ut.

2. Gör rent insidan noggrant.

3. Skruva tillbaka locket.
4. Montera tillbaka panelen, och försäkra dig om att krokarna förts in i de avsedda hålen, innan du skjuter den mot maskinen.

Kontrollera vatteninloppsslangen

Kontrollera inloppsslangen minst en gång om året. Om den har sprickor eller skåror ska den bytas ut: Under tvättcyklerna kan plötsliga brott uppstå på grund av det starka trycket.

! Använd aldrig begagnade slangar.

! Tvättmaskinen har utarbetats och tillverkats i överensstämmelse med internationell säkerhetsstandard. Dessa säkerhetsföreskrifter bifogas av säkerhetsskäl och ska läsas noggrant.

Säkerhet i allmänhet

• Denna utrustning har tillverkats för att endast användas i hemmet.
• Denna utrustning kan användas av barn från 8 år och uppåt samt av personer med nedsatta fysiska, sensorisk eller mentala förmågor eller med bristande erfarenhet och kunskap om de övervakas av eller har instruerats på ett lämpligt sätt angående en säker användning av utrustningen och förstår riskerna i samband med användningen. Barn får inte leka med utrustningen. Rengörings- och underhållsmomenten får inte utföras av barn utan en vuxens tillsyn.
• Rör inte i tvättmaskinen om du är barfota eller med fuktiga händer eller fötter.
• Ta inte ut stickkontakten ur vägguttaget genom att dra i elkabeln. Ta istället tag i stickkontakten.
• Öppna inte tvättmedelsfacket när maskinen är igång.
• Rör inte avloppsvattnet eftersom det bli vara mycket varmt.
• Öppna aldrig luckan med väld: Säkerhetsmekanismen som skyddar mot att den öppnas ofrivilligt kan skadas.
• I händelse av fel ska du aldrig utföra ingrepp på inre mekanismer för att utföra reparationer.
• Kontrollera alltid att inga barn närmar sig maskinen då den är igång.
  • Under tvättcykeln blir luckan varm.
• Om tvättmaskinen måste flyttas ska detta ske med försiktighet och av minst två eller tre personer. Detta ska inte göras av en enda person eftersom maskinen är mycket tung.
• Innan du lägger in tvätten ska du kontrollera att trumman är tom.

Kassering

• Kassering av emballagematerial: Respektera gällande lokala föreskrifter, på så sätt kan emballaget återanvändas.
• EU-direktivet 2012/19/EU angående avfall från elektriska och elektroniska produkter, förutser att hushållsprodukter inte kasseras tillsammans med de vanliga hushållssoporna. De kasserade apparaterna måste samlas upp separat för att optimera återvinningen av materialet som ingår i apparaten och förhindra potentiella skador på hälsan och miljön. Den överkryssade papperskorgen som sitter på alla produkter påminner om att produkten ska sopsorteras. För ytterligare information angående korrekt kassering av hushållsmaskiner kan du vända dig till din lokala sopstation eller återförsäljare.

Manuell öppning av lucka

Om det inte går att öppna luckan på grund av ströma- vbrott och du vill ta ut tvätten för att hänga den, gör på följande sätt:

1. Dra ut stickkontakten ur strömuttaget.
2. Kontrollera att vattennivån i maskinen är lägre än lucköppningen. Töm i annat fall ut vattnet genom avlopps- slangen i en hink, se figuren.

1. Ta bort skyddspanelen på tvättmaskinens framsida med hjälp av en skruvmejsel (se figur).

1. Dra fliken som indikeras i figuren utåt tills dragstången av plast lossnar från spärren. Dra sedan dragstången nedåt tills ett "klick" hörs, som betyder att luckan har lossats.
2. Montera tillbaka panelen, och försäkra dig om att krokarna förts in i de avsedda hålen, innan du skjuter den mot maskinen.

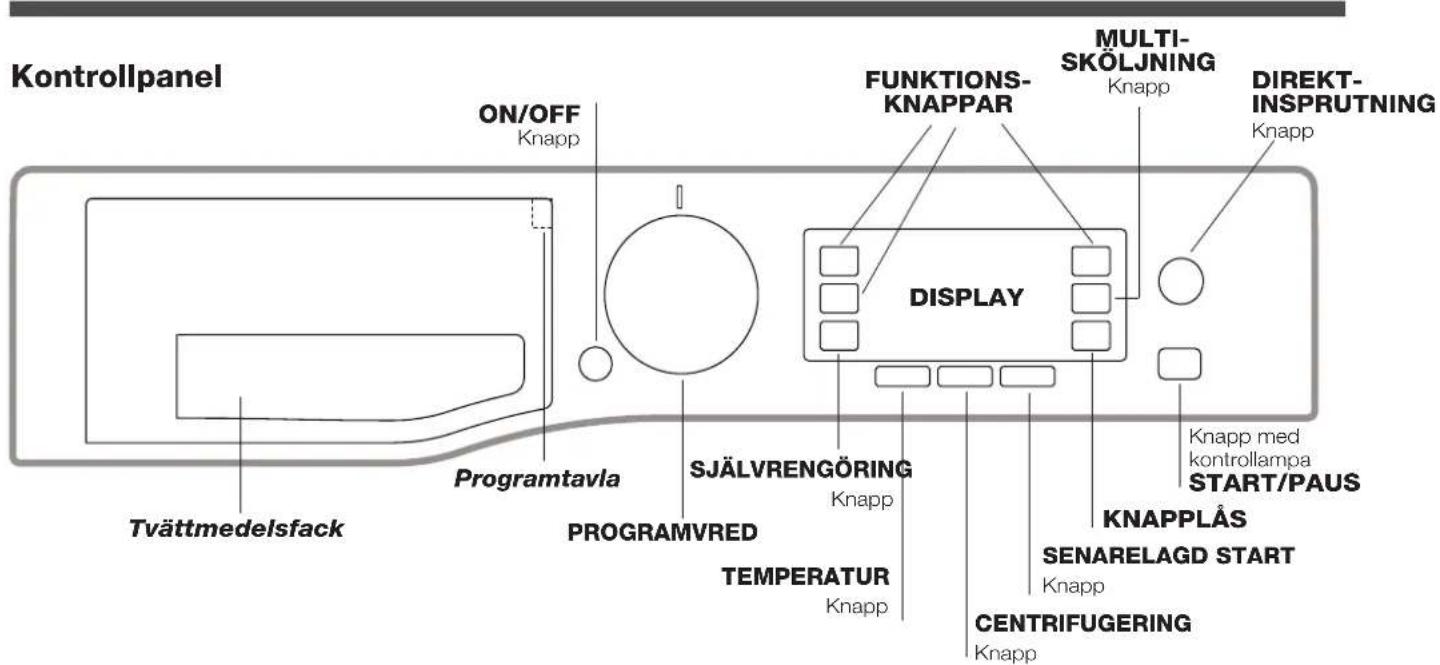

Beskrivning av tvättmaskinen

Tvättmedelsfack för att fylla på tvättmedel och tillsatser (se "Tvättmedel och tvättgods").

Programtavla: inuti tvättmedelsfacket finns programtavlan som informerar om alla program som finns tillgängliga och en grafiska guide som beskriver ur de olika tvättmedelsfacken ska användas.

ON/OFF knapp ①tryck kort på knappen för att sätta på eller stänga av maskinen. Kontrollampan START/PAUS som blinkar långsamt grönt indikerar att maskinen är tillslagen. För att stänga av tvättmaskinen under tvättprogrammet, tryck ned knappen en längre stund (cirka 3 sek.). Maskinen stängs inte av om knappen trycks ned kort eller av misstag. Om maskinen stängs av under pågående tvättning, annulleras tvättningen.

PROGRAMVRED: För att ställa in önskat program (se "Programtabell").

FUNKTIONSKNAPPAR: tryck på knappen för att välja önskad funktion. På displayen tänds respektive kontrollampa.

SJÄLVRENGÖRING knapp: tryck på denna knapp för att rengöra delarna inuti maskinen (se "Rengöring av tvättmaskinen").

DIREKTINSPRUTNING Knapp: tryck på denna knapp för att välja direktinsprutning: Tryck för att välja tillvalet DIREKTINSPRUTNING.

MULTISKÖLJNING Knapp 📂tyck för att välja önskad sköljningstyp.

CENTRIFUGERING Knapp Tryck på denna knapp för att minska eller utesluta centrifugeringen fullständigt. Värdet visas på displayen.

TEMPERATUR Knapp tryck på denna knapp för att sänka temperaturen: Värdet visas på displayen.

KNAPPLÅS n-∅yck ned knappen i cirka 2 sekunder för att aktivera blockeringen av kontrollpanelen. När texten

"KNAPPLÅS Aktiv" visas på displayen, är kontrollpanelen låst (med undantag för ON/OFF-knapp). På detta sätt förhindras att programmen ändras av misstag, användbart om det finns barn i hemmet. Tryck ned knappen i cirka 2 sekunder för att deaktivera blockeringen av kontrollpanelen.

SENARELAGD START Knapp 🟢tryck på denna knappen för att ställa in en senarelagd start för valt program. Senareläggningen visas på displayen.

Knapp med kontrollampa START/PAUS: När den gröna kontrollampan blinkar längsamt, tryck på knappen för att starta en tvättning. När programmet har startat lyser kontrollampan med fast sken. För att avbryta tvättprogrammet, tryck åter på knappen. Kontrollampan blinkar orange. Om symbolen inte är tänd kan luckan öppnas. Tryck åter på knappen för att återstarta tvättningen från den punkt där den har avbrutits.

Standby-läge

Denna tvättmaskin överensstämmer med ny lagstiftning om energibesparing och är försedd med ett självavstän- gningssystem (standby) som aktiveras 30 minuter efter att maskinen inte längre används. Tryck kort på ON/OFF- knappen och vänta tills maskinen startar på nytt.

Antimikrobiell tätning

Luckans tätning är tillverkad av en särskild blandning som ger ett mikrobskydd som minskar bakteriespridning med upp till 99,99 %.

Luckans tätning innehåller zinkpyrition. Detta är ett bakteriedödande ämne som minskar spridningen av skadliga mikrober (*) som t.ex. bakterier och mögel som kan ge fläckar, dålig lukt och skador på produkten.

(*) Enligt test utförda på universitetet i Perugia på: Staphylococcus aureus, Escherichia coll, Pseudomonas aeruginosa, Candida albicans, Aspergillus niger, Penicillium digitatum.

I sällsynta fall kan långvarig kontakt med tätningen orsaka en allergisk reaktion på huden.

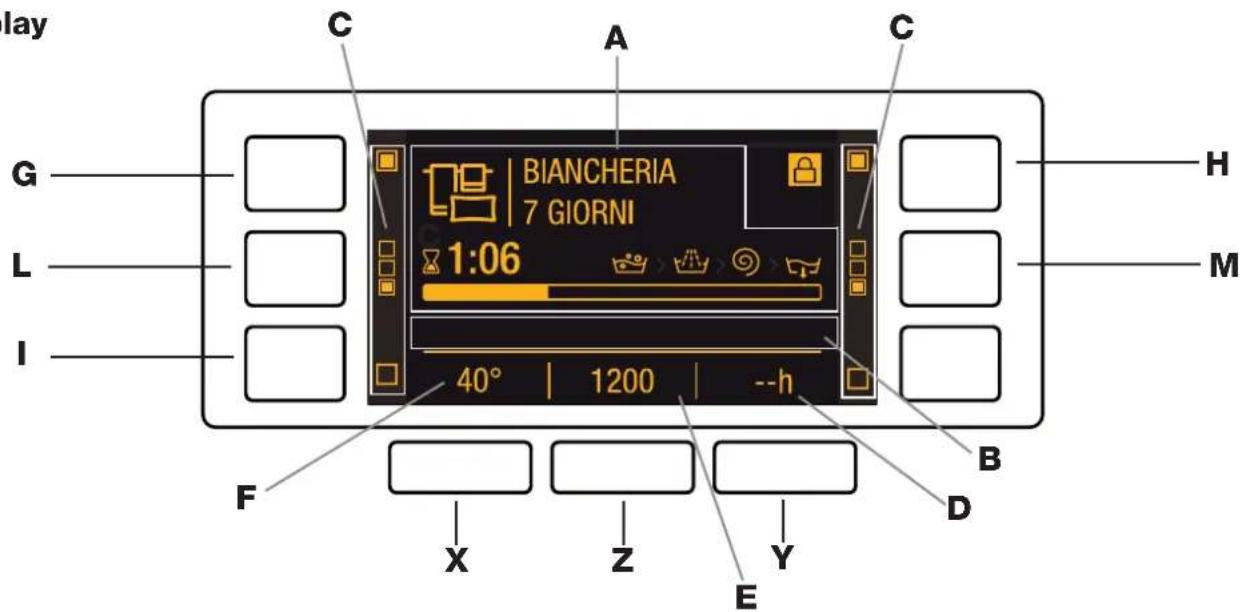

Display

SE

Displayen är användbar när maskinen programmeras och ger mycket information.

I fält A visas symbolen och valt tvättprogram, tvättfaserna och återstående tid tills tvättprogrammet är klart.
I fält B visas de två tvättintensiteterna för alternativet DIREKTINSPRUTNING.
I fälten C visas kontrollamporna för funktionerna som finns tillgängliga.
I fält D visas hur lång tid som återstår innan inställt program startar om en SENARELAGD START har ställts in.

På raden E visa max. centrifugeringsvarvtal för maskinen, baserat på inställt program. Om centrifugering inte kan ställas in för programmet visas symbolen “--” med svagt ljus.

I fält F visas temperaturen som kan väljas beroende på inställt program. Om temperaturen inte kan ställas in för programmet visas symbolen “--” med svagt ljus.

Symbol för låst lucka

Tänd kontrollampa meddelar att luckan är blockerad för att förhindra att luckan öppnas av misstag. För att undvika skador är det nödvändigt att symbolen slocknar innan luckan öppnas.

OBS! Om funktionen SENARELAGD START är aktiv kan inte luckan öppnas. För att öppna luckan, ställ maskinen i pausläge genom att trycka på knappen START/PAUS.

! Första gången maskinen slås på, kommer du att bli ombedd att välja språk och displayen visar automatiskt språkval menyn. När maskinen startas första gången ombeds du välja språk och displayen visar automatiskt menyn för att välja språk. Tryck på knapparna X och Y för att välja önskat språk. Bekräfta valet med knappen Z.

Om du vill ändra språk: Stäng av maskinen, tryck samtidigt ned G, H och I-knapparna tills det hörs en ljudsignal. Menyn för val av språk visas.

! Gör på följande sätt om du vill ändra ljusstyrkan för displayen (standardinställd på högsta ljusstyrka): Stäng av maskinen och tryck samtidigt på knapparna G, L och M tills en ljudsignal hörs. Tryck på knapparna X och Y för att välja önskad ljusstyrka. Bekräfta sedan valet med knappen Z.

! Om du inte trycker på displayen under 1 minut under ett tvättprogram eller medan en SENARELAGD START ställs in, aktiveras en SKÄRMSLÄCKARE. För att backa till föregående skärm är det bara att trycka på någon av knapparna.

Hur ett tvättprogram startas

1. SÄTTA PÅ MASKINEN. Tryck på knappen och på displayen visas texten HOTPOINT. Kontrollampan START/PAUS blinkar långsamt grönt.
2. LÄGG I TVÄTTEN. Öppna luckan. Lägg i tvätten. Se till att inte överskrida mängden tvätt som anges i programtabellen på nästa sida.
3. DOSERA TVÄTTMEDLET. Dra ut tvättmedelsfacket och håll i tvättmedlet i de därtill avsedda facken, som beskrivs i "Tvättmedel och tvättgods".
4. STÄNG LUCKAN.
5. VÄLJA PROGRAM. Välj önskat program med PROGRAMVREDET. Programnamnet visas på displayen och programmet är förknippat med en temperatur och en centrifugeringshastighet som kan ändras. På displayen visas programmets tidslängd.
6. GÖRA ÄNDRINGAR I TVÄTTPROGRAMMET.

Tryck på därtill avsedda knappar:

Ändra temperaturen och/eller centrifugeringen.

Maskinen väljer automatiskt max. temperatur och centrifugering för inställt program och kan därför inte ökas. Tryck på knappen för att stegvis minska temperaturen ned till kallt vatten (displayen visar symbolen “--”). Tryck på knappen för att stegvis minska centrifugeringen tills den stängs av (displayen visar symbolen “--”). Om knapparna trycks ned ännu en gång återgår värdena till maximivärdena.

! Undantag: Om programmet 2 väljs kan temperaturen ökas till 40°.
! Undantag: Om programmet 3 väljs kan temperaturen ökas till 90°.
! Undantag: Om programmet 4 väljs kan temperaturen ökas till 60°.

Inställning av en senarelagd start.

För att ställa in en senarelagd start för valt program, tryck på denna knapp tills önskad fördröjningstid visas. För att ta bort den senarelagda starten, tryck på knappen tills texten “-- h” visas på displayen.

Ställa in typ av sköljning.

Tillvalet -hedger att välja en typ av sköljning som är särskilt lämplig för känslig hud. Vid den första nedtryckningen ställs nivån Extra +1" in, som lägger till ytterligare en sköljning utöver standardsköljningen för att eliminera alla tvättmedelsrester. Vid den andra nedtryckningen ställs nivån "Extra +2" in, som lägger till ytterligare två sköljningar utöver standardsköljningarna och rekommenderas för mer känslig hud. Vid den tredje nedtryckningen ställs nivån "Extra +3" in, där du kan välja mellan ytterligare 3 sköljningar utöver standardsköljningarna som ingår i programmet. Om tillvalet används vid program med en temperatur på 40° tas de viktigaste allergenerna bort vid katt och hundallergi samt pollen. Medan vid program med temperaturer över 40° ges ett utmärkt antiallergiskt

skydd. Om det inte går att ställa in eller ändra den existerande regleringen, visas "Normal sköljning" på displayen. Om det inte går att ställa in eller ändra den existerande regleringen, visas "Kan inte Väljas" eller "Kan inte Ändras" på displayen.

Ändra programmets inställningar.

• Tryck på denna knapp för att aktivera funktionen. Respektive kontrollampa tänds på displayen.
• Tryck åter på knappen för att koppla från funktionen. Respektive kontrollampa släcks på displayen.

! Om den valda funktionen inte är kompatibel med det inställda programmet, lyser kontrollampan med svagt ljus. Inkompatibiliteten signaleras dessutom med en ljudsignal (3 pip) och texten "Kan inte Väljas" på displayen.

! Om den valda funktionen inte är kompatibel med en tidigare inställd funktion, visas texten "Kan inte Väljas" på displayen och funktionen aktiveras inte.
! Rekommenderad last och/eller programmets tidslängd kan variera för de olika funktionerna.

1. STARTA PROGRAMMET. Tryck på knappen START/PAUS. Respektive kontrollampa lyser med grönt fast sken och luckan låses (symbolen LÄST LUCKA visas). Under tvättningen visas namnet på aktuell fas på displayen. För att ändra ett tvättprogram under pågående tvättprogram, avbryt tvättprogrammet med knappen START/PAUS (kontrollampan START/PAUS blinkar långsamt orange). Välj sedan önskat program och tryck åter på knappen START/PAUS. För att öppna luckan under pågående tvättprogram, tryck på knappen START/PAUS. Om symbolen LÄST LUCKA inte visas kan luckan öppnas. Tryck åter på knappen START/PAUS för att återstarta programmet från den punkt där det har avbrutits.
2. PROGRAMMETS SLUT. Texten "CYCLESLUT" visas på displayen. När symbolen LUCKLÅS 📋 inte visas kan luckan öppnas. Öppna luckan, töm ut tvätten och stäng av maskinen.
   ! Om du vill stänga av ett tvättprogram som redan har startats, tryck länge på knappen ⚠Programmet avbryts och maskinen stängs av.

Direktinsprutning

Tvättmaskinen är utrustad med en innovativ teknik "Direktinsprutning" som förblandar vatten och tvättmedel så att de rengörande ämnena aktiveras omedelbart. Denna aktiva emulsion sprutas in direkt i tvättmaskinens trumma och tränger in i fibrerna på ett mer effektivt sätt. På detta sätt försvinner den mest envisa smutsen även vid låga temperaturer samtidigt som färger och tyger skonas. Funktionen "Effekt" kan väljas för ett bättre tvättresultat eller funktionen "Ekoenergi" för en lägre energiföbrukning.

Programtabell

Program	Beskrivning av programmet	Max. temp.(°C)	Max. hasti- ghet(varv/min)	Tvättmedel och tillsat-ser		Max.last (kg)	Restfuktighet %	Energiförbruk- ning kWh	Total vattenan- vändning lt	Programmets langd
				Tvättning	Sköjme- del
DAILY CLEAN
1	Anti-fläck Effekt 20°C	20°	1400	●	●	10	-	-	-	**
2	Anti-fläck Turbo 45'	20°(Max. 40°C)	1200	●	●	5,5	-	-	-	**
3	Bomull: Mycket smutsig tålig vit- och kulörtvätt.	40°(Max. 90°C)	1400	●	●	10	-	-	-	**
3	Eko Bomull 60°C (1): Mycket smutsig tålig vit- och kulörtvätt.	60°	1400	●	●	10	53	0,67	57,5	340'
3	Eko Bomull 40°C (2): Lätt smutsig tålig vit- och kulörtvätt.	40°	1400	●	●	10	53	0,67	96	340'
3	Bomull (3): Lätt smutsig tålig vit- och kulörtvätt.	40°	1400	●	●	10	53	0,94	96	190'
4	Syntet (4): Lättsmutsad tålig kulörtvätt.	40°(Max. 60°C)	1000	●	●	5,5	46	0,75	79	115'
5	Snabb 30': för att snabbt fräscha upp lätt smutsade plagg (ej lämpligt för ylle, silke och plagg som ska handtvättas).	30°	800	●	●	4	71	0,57	56	30'
SPECIALS
6	Färgvård (default) => Kulört	40°	1400	●	●	6	-	-	-	**
7	Fintvätt Skonsam	30°	--	●	●	1	-	-	-	**
8	Ylle: För ylle, kashmir o.s.v.	40°	800	●	●	2,5	-	-	-	**
9	Skjortor	40°	600	●	●	2,5	-	-	-	**
10	Baby	40°	1000	●	●	6	-	-	-	**
EXTRA
11	Allergi	60°	1400	●	●	6	-	-	-	**
12	Säng&Bad 7 Dagar: för badrums- och sovrumslinne.	60°	1400	●	●	10	-	-	-	**
13	Silke & Gardin: för plagg av silke, viskos och underkläder.	30°	--	●	●	2,5	-	-	-	**
14	Duntäcken: för plagg som är stoppade med gåsdun.	30°	1000	●	●	3,5	-	-	-	**
Tillval
	Skölj	-	1400	-	●	10	-	-	-	**
	Centrifug + Tömning	-	1400	-	-	10	-	-	-	**
	Endast tömning *	-	--	-	-	10	-	-	-	**

* Genom att välja programmet och stänga av centrifugeringen utför maskinen endast tömningen.
** Det går att kontrollera tvättprogrammets tidslängd på displayen.
Programmets tidslängd som anges på displayen eller i bruksanvisningen är en uppskattad tid baserad på standardförhållanden. Effektiv tid kan variera beroende på ett stort antal faktorer såsom inloppsvattnets temperatur och tryck, omgivningstemperatur, mängd tvättmedel, mängd och typ av last, lastens jämvikt samt tillval som har valts.
1) Tvättprov har utförts i enlighet med standard 1061/2010: ställ in program 3 och aktivera Eko-funktion
Detta program är avsett för normalt smutsig bornulstvätt som kan tvëttas i 60°C och är det snälaste programmet vad gäller energi och vatten. Den verklige tvättemperaturen kan skilja sig från den som anges. 2) Tvättprov har utförts i enlighet med standard 1061/2010: ställ in program 3, aktivera Eko-funktion ^45-47 och sänk temperaturen till 40°C.
Delta program är avsett för normalt smutsig bomullstvätt som kan tvättas i 40°C och är det snälaste programmet vad gäller energi och vatten. Den verkliga tvättemperaturen kan skilja sig från den som anges.
För alla Test Institutes:
3) Långt bomullsprogram: ställ in program 3 med en temperatur på 40°C och tryck på knappen DIREKTINSPRUTNING med funktion "Effekt".
4) Långt syntetsprogram: ställ in programmet 4 med en temperatur på 40 °C.

Tvättfunktioner

! Om den valda funktionen inte är kompatibel med det inställda programmet, lyser kontrollampan med svagt ljus. Inkompatibiliteten signaleras dessutom med en ljudsignal (3 pip) och texten "Kan inte Väljas" på displayen.
! Om den valda funktionen inte är kompatibel med en tidigare inställd funktion, visas texten "Kan inte Väljas" på displayen och funktionen aktiveras inte.

Tidsspar

Genom att välja detta tillval minskas programmets tidslängd med upp till 50 % baserat på valt program, samtidigt som vatten och energi sparas. Använd denna cykel för plagg som inte är särskilt smutsiga.

Kulört Skonsam

Genom att ställa in cykel 6 och välja denna funktion kan du välja mellan 3 program som är särskilt utformade för att bevara färgernas intensitet och vittvättens lyster:

Kulört: program för tvätt av ljusa plagg. Programmet är anpassat för att bibehålla färgernas lyster med tiden.

Mörkt: programmet är anpassat för att färgen på plaggen inte ska blekas alltför snabbt. För bästa möjliga resultat rekommenderas att använda flytande tvättmedel för tvätt av mörka plagg.

Vitt: programmet är anpassat för att bibehålla den vita nyan- sen med tiden. För bästa möjliga resultat rekommenderas att använda pulvertvättmedel.

50'740' Eko

Genom att trycka på denna knapp tillsammans med program 3 är det möjligt att utföra standardcykler på 60 °C och 40°C.

Tvättmedelsfack

Ett gott tvättresultat beror även på att tvättmedlet doseras korrekt: En överdriven dosering innebär inte att tvätten blir renare utan orsakar istället att tvättmaskinen får beläggningar och att miljön förorenas.

! Använd tvättmedel i pulverform för vita bomullsplagg, för förtvätt och vid tvättprogram över 60 °C.
! Följ anvisningarna som anges på tvättmedelsförpackningen.
! Använd inte tvättmedel avsett för handtvätt eftersom dessa bildar för mycket lödder.

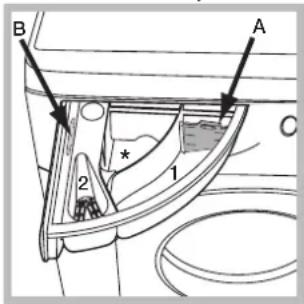

Dra ut tvättmedelsfacket och fyll på tvättmedel och tillsatser enligt följande.

! Tillsätt inte tvättmedel i mittenfacket (*).

Fack 1: Tvättmedel (i pulver eller flytande form).

Vid användning av flytande

tvättmedel rekommenderas att använda den medföljande skilväggen A för en korrekt dosering. Sätt tillbaka skiljeväggen i urtaget B vid användning av pulvertvättmedel.

Fack 2: Tillsatser (sköljmedel, o.s.v.) Sköljmedlet får inte rinna över gallret.

Förbered tvättgodset

• Dela upp tvätten beroende på:
• Typ av material/symbolen på etiketten.
• Färgerna: Separera färgade plagg från vita.
• Töm fickorna och kontrollera knapparna.
• Överskrid inte de angivna värdena, som avser vikten för torr tvätt: se "Programtabell".

Hur mycket väger tvätten?

1 lakan 400-500 g
1 örngott 150-200 g
1 bordsduk 400-500 g
1 morgonrock 900-1200 g
1 handduk 150-250 g

Speciella program

Anti-fläck Effekt 20°C: detta program ger maximal fläckborttagningskapacitet utan behov av förbehandling (vid låg temperatur) samtidigt som tyger och färger skonas.

Anti-fläck Turbo 45': detta program har en utmärkt fläckborttagande förmåga redan vid 20 °C på bara 45 minuter. Temperaturen för detta program kan ökas upp till 40 °C.

Fintvätt Skosnam: använd programmet 7 för tvättning av mycket ömtåliga plagg, med t.ex. strass eller paljetter. Det rekommenderas att vända avigsidan ut innan plaggen tvättas och lägga mindre plagg i den speciella påsen för tvätt av ömtåliga plagg.

För bästa möjliga resultat rekommenderas att använda flytande tvättmedel för ömtåliga plagg.

Ylle - Woolmark Apparel Care - Green tvättprogrammet "Ylle" på denna tvättmaskin har godkänts av Woolmark Company för tvätt av ullplagg märkta med etiketten "endast handtvätt", förutsatt att tvättningen

görs enligt anvisningarna på plagget och instruktionera som tillhandahålls från tvättmaskinstillverkaren. (M1135)

Skjortor: Använd därtill avsett program 9 för att tvätta skjortor av olika material och färger.

Baby: program som tvättar bort typiskt babysmuts samt garanterar att tvättmedlet försvinner från tvätten, för att förhindra att allergier uppstår på barnens känsliga hud. Programmet 10 har utarbetats för att minska bakteriemängden genom att använda en större mängd vatten och optimera effekten från specifika hygieniserande tillsatser som används tillsammans med tvättmedlet.

Allergi: använd programmet 11 för att ta bort de viktiga- ste allergenerna såsom pollen, kvalster, katt- och hundhår.

Säng&Bad 7 Dagar: använd programmet 12 för att tvätta allt bad- och sovrumslinne i huset. Programmet optimerar användningen av sköljmedel och gör att du spar både tid och energi. Vi rekommenderar att tvättmedel i pulverform används.

Silke: använd därtill avsett program 13 för att tvätta alla typer av silkesplagg. Det rekommenderas att använda ett särskilt tvättmedel för ömtåliga plagg.

Gardin: vik ihop dem och lägg dem i ett örngott eller en nätpåse. Använd programmet 13.

Duntäcken: använd därtill avsett program 14 för att tvätta plagg med gåsdunsstoppning och duntäcken för dubbelsäng eller enkelsäng (som inte överstiger 3,5 kg), kuddar och dunjackor. Det rekommenderas att vika in kanterna på dunplagg när de läggs in i tvättrumman (se figurer) och inte överstiga ^3/4 av trummans volym.

För en optimal tvättning rekommenderas att använda flytande tvättmedel som doseras i tvättmedelslådan.

Balanseringssystem för lasten

För att undvika överdrivna vibrationer fördelar maskinen lasten på ett jämnt sätt före varje centrifugering. Det sker genom att ett antal rotationer utförs i följd med en hastighet som är något högre än tvätthastigheten. Om lasten trots upprepade försök inte fördelas perfekt, kör maskinen en centrifugering med lägre hastighet än vad som var avsett. Vid mycket stor obalans utför tvättmaskinen fördelningen av tvätten i stället för centrifugeringen. För främja en god fördelning av lasten och balansera den korrekt, rekommenderas att blanda stora och små plagg.

Den kan hända att maskinen inte fungerar. Innan du ringer till Kundservice (se Service) ska du kontrollera att det inte rör sig om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista.

Fel:

Tvättmaskinen går inte att sätta på.

Tvättcykeln startar inte.

Tvättmaskinen tar inte in vatten (på displayen visas texten "VATTEN SAKNAS, Öppna kranen").

Tvättmaskinen tar in och tömmer ut vatten oavbrutet.

Tvättmaskinen tömmer inte eller centrifugerar inte.

Tvättmaskinen vibrerar mycket under centrifugeringen.

Tvättmaskinen läcker vatten.

Maskinen är blockerad, displayen blinkar och signalerar en felkod (t.ex.: F-01, F-..).

De bildas för mycket lödder.

Möjliga orsaker/Åtgärd:

• Kontakten är inte ordentligt isatt eller inte isatt alls i uttaget.
• Det saknas ström i bostaden.
• Luckan är inte ordentligt stängd.
• Knappen ON/OFF har inte tryckts in.
• Knappen START/PAUS har inte tryckts in.
  • Vattenkranen är inte öppen.

• En senare starttid har ställts in.

• Vatteninloppsslangen är inte ansluten till kranen.

• Slangen är böjd.
  • Vattenkranen är inte öppen.
• Det saknas vatten i bostaden.
  • Vattentrycket är inte tillräckligt.

• Knappen START/PAUS har inte tryckts in.

• Avloppsslangen har inte installerats på en höjd mellan 65 och 100 cm från marken (se "Installation").

• Avloppsslangens ände är nedsänkt i vatten (se "Installation").
  • Väggutloppet har inget luftutsläpp.

Om problemet kvarstår efter dessa kontroller ska du stänga av vattenkranen och tvättmaskinen samt kontakta servicetjänsten. Om din bostad ligger högst upp i ett hus kan häverteffekter uppstå som gör att tvättmaskinen tar in och tömmer vatten oavbrutet. För att lösa detta problem finns särskilda hävertventiler att köpa som förhindrar denna effekt.

• Programmet saknar tömning: Med vissa program måste tömningen startas manuellt (se "Program och funktioner").
• Avloppslangen är böjd (se "Installation").

• Avloppsledningen är tilltäppt.

• Trumman har inte lossats ordentligt vid installationen (se "Installation").

• Tvättmaskinen står inte plant (se "Installation").
• Tvättmaskinen är inträngd mellan möbler och väggar (se "Installation").

- Vatteninloppsslangen är inte ordentligt åtskruvad (se "Installation").

- Tvättmedelsfacket är igensatt (för rengöring se "Underhåll och skötsel").

- Avloppslangen är inte ordentligt fastsatt (se "Installation").

- Stäng av maskinen och dra ur stickkontakten ur vägguttaget. Vänta cirka 1 minut och sätt sedan på maskinen igen. Om felet kvarstår, ring teknisk assistans.

• Tvättmedlet är inte avsett för maskintvätt (det måste vara märkt med texten "för tvättmaskin", "för hand och i maskin", eller liknande).
• För stor mängd tvättmedel har doserats.

Innan du kallar på Servicetjänsten:

• Kontrollera om du kan åtgärda felet på egen hand (se "Fel och åtgärder");
• Starta programmet igen för att kontrollera om problemet är löst;
• Om det inte förhåller sig så ska du kontakta den auktoriserade Servicetjänsten på det telefonnummer som finns på garantisedeln.

! Anlita aldrig obehöriga tekniker.

Uppge:

• Typ av fel;
• Maskinmodell (Mod.);
• Serienummer (S/N).

Denna information hittar du på typskylten som sitter på tvättmaskinens bakstycke och på framsidan efter att luckan har öppnats.

KOMMISSIONENS DELEGERADE FÖRORDNING (EU) nr 1061/2010
Varumärke	HOTPOINT/ARISTON
Modell	RPD 1047 DD EU
Kapacitet i kg bomull	10
Energieffektivitetsklass på en skala mellan A + + + (låg förbrukning) till G (hög förbrukning)	A+++
Energiförbrukning per år i kWh 1)	141
Energiförbrukning av standard progrogrammet bomull 60 ° C vid full belastning i kWh 2)	0.679
Ergiförbrukning av standard programmet bomull 60 ° C vid dellast i kWh 2)	0.578
Energiförbrukning av standard programmet 40 ° C bomull vid dellast i kWh 2)	0.533
Strömförbrukning i avstängt läge i W	0.5
Strömförbrukning av-på-läget i W	8
Vattenförbrukningen per år i liter 3)	12460
Centrifugerings effekt på en skala från G (lågsta effekt) till A (max effekt)	B
Maximal centrifugeringshastighet uppnås 4)	1400
Restfuktighet 5)	53.0%
Programtid för "standard bomull 60 ° C" vid full belastning i minuter.	340
Programtid för "standard bomull 60 ° C" vid dellast i minuter	240
Programtid för "standard 40 ° C bomull" vid dellast i minuter	215
Varaktighet vid på-läge i minuter	30
Buller i dB (A) re 1 pW tvätt 6)	56
Buller i dB (A) re 1 pW centrifugering 6)	76
Inbyggd modell

1) Standard bomull 60 °C" vid full-och dellast och "standard 40 °C bomull" vid dellast är standard tvättprogrammen som informationen på etiketten och i informationsbladet avser. Standard bomull 60 °C och standard 40 °C bomull är lämpliga att rengöra normalt smutsig bomulls tvätt och är de mest effektiva programmen i form av kombinerad energi-och vattenförbrukning. Dellast är halva maskinens tvättkapacitet.

2) Baserat på 220-standard tvättprogram för bomull 60 °C och 40 °C vid full-och dellast, och lågenergilägen. Den faktiska energiförbrukningen beror på hur maskinen används.

3) Baserat på 220-standard tvättprogram för bomull 60 °C och 40 °C vid full-och dellast. Faktisk vattenförbrukning beror på hur apparaten används.

4) För standard 60 °C vid full och dellast eller 40 °C dellast som är lägre

5) Uppnås för bomull 60 °C vid full-och dellast eller 40 °C vid dellast som är högre.

6) Baserat på tvätt och centrifugeringsfaser för standard programmet bomull 60 °C vid full last.

Suomi

Yhteenveto

FI

Asennus, 14-15

Antimikrobiel pakning

Lågens pakning er lavet med en bestemt blanding, der kan sikre en antimikrobiel beskyttelse, og reducere bakteriel spredning på op til 99,99 %.

Symbol for spærret låge

Beskrivelse av vaskemaskinen, 42-43

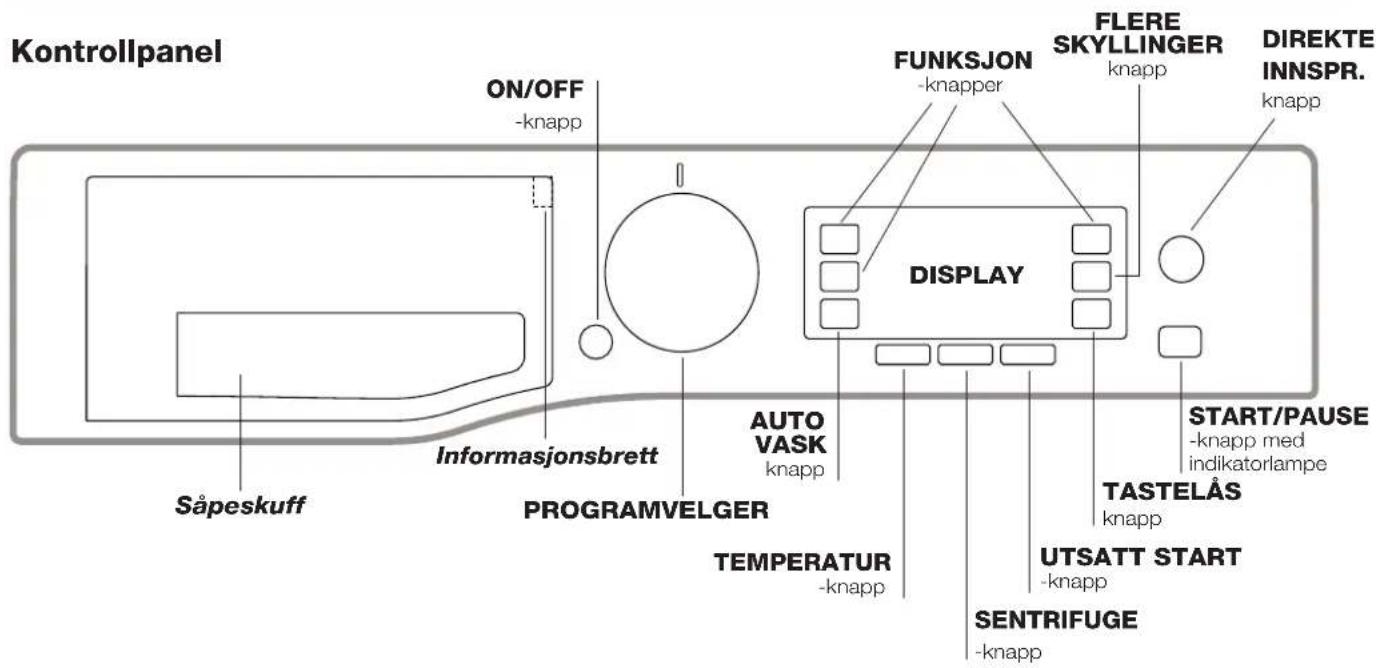

Kontrollpanel

Display

Kjøre en vaskesyklus, 44

Beskrivelse av vaskemaskinen

Antimikrobiell pakning

Dørpakningen er laget av en spesiell blanding som garanterer en antimikrobiell beskyttelse og reduserer bakterieformeringen med opptil 99,99 %

Dørpakningen inneholder sinkpyrition, et biocid som reducerer formeringen hos skadelige mikroorganismer (*) som bakterier og sopper, og som kan sette flekker, gi dårlig lukt samt forringe produktet.
