KÄYTTÖOHJE RPD 1047 DD EU Hotpoint Ariston

Pakkauksen purkaminen ja vaaitus

Vesi- ja sähköliitännät

Ensimmäinen pesujakso

Tekniset tiedot

Huolto ja hoito, 16

Veden ja sähkövirran pois sulkeminen

Pyykinpesukoneen puhdistaminen

Pesuainelokerikon puhdistaminen

Luukun ja rummun hoito

Pumpun puhdistaminen

Veden syöttöletkun tarkistaminen

Varotoimet ja neuvot, 17

Yleinen turvallisuus

Hävittäminen

Luukkuoven manuaalinen avaaminen

RPD 1047 D

Pyykinpesukoneen kuvaus, 18-19

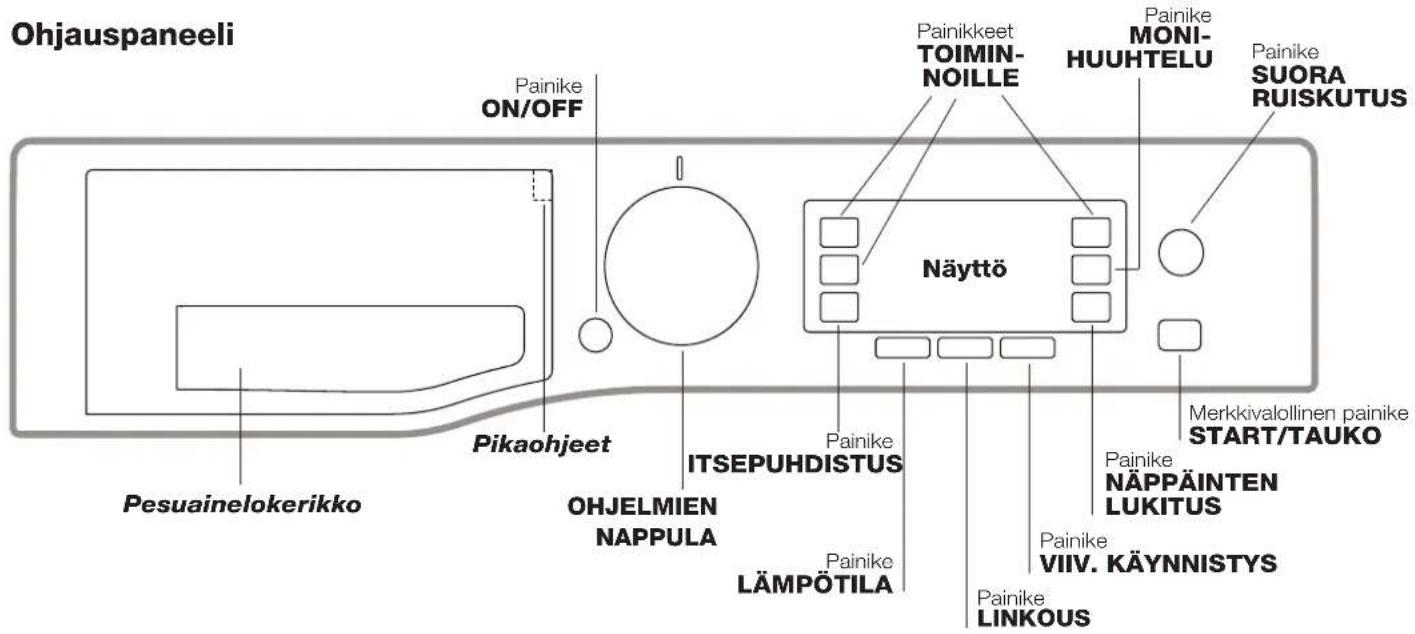

Ohjauspaneeli

Näyttö

Ohjeet pesujakson toteuttamiseen, 20

Ohjelmat ja toiminnot, 21

Ohjelmataulukko

Pesutoiminnot

Pesuaineet ja pyykit, 22

Pesuainelokerikko

Pyykin valmistelu

Erityisohjelmat

Lastin tasapainottamisjärjestelmä

Häiriöt ja korjaustoimet, 23

Hueltoapu, 24

! On tärkeää säilyttää huolella tämä ohje-kirjanen, jotta sitä voidaan tutkia tarvittaessa. Myytäessä, luovutettaessa tai muuton yhteydessä varmista, että se pysyy yhdessä pyykinpesukoneen kanssa, jotta myös uusi omistaja voi tutustua toimintaan ja vastaaviin varoituksiin.

! Lue ohjeet huolellisesti: niissä on tärkeitä tie-toja asennuksesta, käytöstä ja turvallisuudesta.

Pakkauksen purku ja vaakatasoon asettaminen

Pakkauksen purkaminen

1. Poista pyykinpesukone pakkauksestaan.
2. Tarkista, että pyykinpesukone ei ole kärsinyt vahinkoja kuljetuksen aikana. Mikäli se on vahingoittunut, älä suorita liitäntöjä ja ota yhteys jälleenmyyjään.

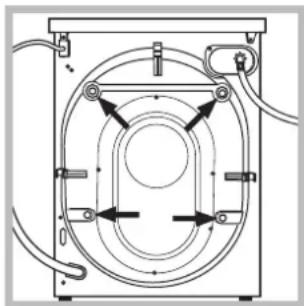

1. Poista 4 kuljetuksen suojaruuvia ja tiiviste vastaavan välikappaleen kanssa, jotka sijaitsevat takao-sassa (katso kuvaa).

2. Sulje reiät toimitetuilla muovitapeilla.

3. Säilytä kaikki osat: mikäli pyykinpesukonetta tulee kuljettaa, ne tulee asentaa takaisin.

! Pakkaukset eivät ole lasten leluja.

Vaakatasoon asettaminen

1. Asenna pyykinpesukone tasaiselle ja kovalle lattialle siten, että se ei kosketa seiniiin, huone-kaluihin tai muihin esineisiin.

1. Jos lattia ei ole täysin tasainen, sen epätasaisuudet tulee tasoittaa ruuvaten kiinni tai auki etujalkoja (katso kuvaa); kallistuman kulma työskentelytasolta mitattuna ei saa olla yli 2°.

Huolellinen vaaitus antaa vakautta koneelle sekä estää tärinää, meluisuutta ja koneen liikkumista toiminnan aikana. Mikäli asennat koneen kokolattiamaton tai muun maton päälle, säädä tukijalat siten, että pesukoneen alle jää riittävä tila tuulettumiselle.

Vesi- ja sähköliitännät

Veden tuloletkun liittäminen

1. Liitä tuloletku ruuvaten se kylmävesihanaan, jonka suuau-kossa on 3/4" putkikierteet (katso kuvaa). Ennen liitäntää anna veden juosta, kunnes se kirkastuu.

1. Liitä tuloletku pyykinpesukoneese-en ruuvaten se kiinni asiaankuuluvaan koneen takana oikeassa yläkulmassa olevaan vesiliittimeen (katso kuvaa).

2. Ole varovainen, jotta letku ei taitu tai joudu puristuksiin.

! Hanan vedenpaineen tulee olla Teknisten tie-tojen taulukossa esitettävien arvojen mukainen (katso viereistä sivua).
! Jos tuloletkun pituus ei ole riittävä, käänny erikoislikkeen tai alan ammattilaisen puoleen.
! Älä koskaan käytä käytettyjä letkuja.
! Käytä koneen mukana toimitettuja letkuja.

Veden poistoletkun liittäminen

Liitä poistoletku lattia- viemäriin tai 65 - 100 cm:n korkeudella ole- vaan seinäviemäriin välttäen ehdottomasti taittamasta sitä;

tai aseta se pesualta- an tai kylpyammeen laidalle kiinnittäen toimitettu ohjain vesihanaan (katso kuvaa). Poistoletkun vapaa pää ei saa jäädä veden alle.

! Älä mielellään käytä jatkoletkuja; jos niiden käyttö on välttämätöntä, käytä halkaisijaltaan alkuperäisen kokoista ja korkeintaan 150 cm mittaista jatkoletkua.

Sähköliitäntä

Ennen pistokkeen työntämistä pistorasiaan varmista, että:

• pistorasia on maadoitettu ja että se on lain vaatimusten mukainen;
• pistorasia kestää koneen tehon enimmäiskuormituksen, joka on annettu Teknistentietojen taulukossa (katso viereen);
• syöttöjännite sisältyy arvoihin, jötka on annettu Teknisten tietojen taulukossa (katso viereen);
• pistorasia on yhteensopiva pesukoneen pistokkeen kanssa. Päinvastaisessa tapauksessa vaihda pistorasia.

! Pesukonetta ei saa asentaa ulos edes silloin, kun asennustila on suojattu katoksella, koska on hyvin vaarallista jättää pesukone alttiiksi sateelle ja ukkosenilmalle.

! Pesukoneen asentamisen jälkeenkin pistorasian tulee olla helposti saavutettavissa.

! Älä käytä jatkojohtoja ja liitinkappaleita.

! Johtoa ei saa taittaa tai se ei saa joutua puristuksiin.

! Sähköjohdon vaihto tulee antaa tehtäväksi ainoastaan valtuutetuille teknikoille.

Varoitus! Valmistaja ei vastaa vahingoista, jotka johtuvat yllä olevien ohjeiden laiminlyönnistä.

Ensimmäinen pesujakso

Asennuksen jälkeen ennen varsinaista käyt- töä tulee suorittaa yksi pesujakso pesuaineen kanssa ilman pyykkiä asettaen ohjelma auto puhdistus (katso "Pyykinpesukoneen puhdista- minen").

Tekniset tiedot
Malli	RPD 1047 D
Mitat	leveys cm 59,5korkeus cm 85syvyys cm 60,5
Täyttömäärä	1 - 10 kg
Sähköliitännät	Katso koneessa olevaateknisten tietojen tietolaat-taa.
Vesiliitännät	maks. Vedenpaine1 MPa (10 bar)min. vedenpaine0,05 MPa (0,5 bar)rummun tilavuus 71 litraa
Linkousno-peus	1400 kierr./min saakka
Testiohjel-mat säätö1061/2010 ja1015/2010mukaisesti	60°C:n Eko puuvilla 60 / 40 :ohjelma 3 ja toiminto Ekokäytössä.40°C:n Eko puuvilla 60 / 40 :ohjelma 3, toiminto Ekokäytössä ja alenna lämpöti-laksi 40°C.
	Tämä kodinkone on seu-raavien Euroopan yhteisöndirektiivien vaatimustenmukainen:- EMC 2014/30/EU(Sähkömagneettinen yhte-ensopivuus)- LVD 2014/35/EU (Pien-jännite)- 2012/19/EU - (WEEE)

Veden ja sähkövirran pois sulke-minen

• Sulje vesihana jokaisen pesun jälkeen. Täten vähennetään pesukoneen vesilaitteiden kulumista ja estetään vuotovaara.
• Irrota sähköpistoke konetta puhdistaessasi ja huoltotoimenpiteiden ajaksi.

Pyykinpesukoneen puhdistaminen

- Ulkoiset ja kumiset osat voidaan puhdistaa rievulla, joka huuhdellaan lämpimän veden ja saippuan muodostamassa liuoksessa. Älä käytä liuottimia tai hankaavia aineita. - Pyykinpesukoneessa on erityinen sisäisten osien puhdistusta varten suunniteltu ohjelma: auto puhdistus ohjelma tulee suorittaa rumpu tyhjänä.

Näytön viesti suosittelee suorittamaan säännöllisesti (noin joka 50 jakson jälkeen) automaattisen puhdistusjakson, jotta pesukone puhdistetaan ja estetään kalkin sekä ikävien hajujen muodostuminen.

Parasta mahdollista hoitoa varten suosittelemme käyttämään WPROn kalkin- ja rasvanpoi-stoainetta. Noudata pakkauksen käyttöohjeita. Saatavilla ottamalla yhteyttä huoltopalveluun tai verkkosivulta www.hotpoint.eu.

Hotpoint ei ole vastuussa mahdollisista laitteen vahingoista, jotka aiheutuvat muiden markki-noilla olevien pesukoneiden puhdistusaineiden käytöstä.

Ohjelman päälle kytkemiseksi paina näppäintä noin 5 sekuntia ja paina sitten näppäintä START/TAUKO, ohjelma käynnistyy ja se ke- stää noin 70 minuuttia.

Pesuainelokerikon puhdistaminen

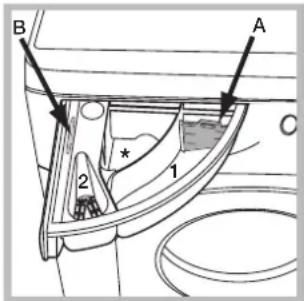

Irrota lokerikko no- staen sitä ja vetäen sitä ulospäin (katso kuvaa). Pese se juoksevan veden alla; tämä puh- distus tulee suorittaa säännöllisesti.

Luukun ja rummun hoito

- Jätä luukku aina hieman auki, jotta vältetään pahan hajun muodostuminen.

Pumpun puhdistaminen

Pyykinpesukone on varustettu itsestään puhdistuvalla pumpulla, joka ei tarvitse huoltoa. Voi kuitenkin tapahtua, että pienet esineet (rahat, napit) putoavat pumppua suojaavaan eteiseen, joka sijaitsee tämän alapuolella.

! Varmista, että pesujakso on päättynyt ja irrota pistoke.

Eteisen saavuttamiseksi:

1. poista pesukone-en etupuolella oleva suojapaneeli ruuvi-meisselin avulla (katso kuvaa);

1. ruuvaa irti kansi kiertäen sitä vastapäivään (katso kuvaa): on normaalia, että tulee ulos hieman vettä;

2. puhdista huolellisesti sisäpuoli;

3. ruuvaa kansi takaisin paikalleen;
4. asenna suojapaneeli paikoilleen varmistaen ennen sen työntämistä konetta kohden, että olet työntänyt koukut asiaankuuluiin reikiin.

Veden syöttöletkun tarkistaminen

Tarkista syöttöletku vähintään kerran vuodessa. Jos siinä on havaittavissa halkeamia tai säröjä, se tulee vaihtaa: pesujen aikana kova paine voi aiheuttaa yllättävän halkeamisen.

! Älä käytä koskaan käytettyjä letkuja.

! Pesukone on suunniteltu ja valmistettu kansainvälisiä turvallisuusvaatimuksia vastaavaksi. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti.

Yleinen turvallisuus

• Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön.
• Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistien toimintakyky on alentunut, tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, jos heitä valvotaan asianmukaisesti tai jos heidät on opastettu laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa huolto- ja puhdistustoimenpiteitä ilman valvontaa.
• Älä koske koneeseen avojaloin tai silloin, kun kätesi tai jalkasi ovat märät tai kosteat.
• Älä irrota pistoketta pistorasiasta johdosta vetämällä vaan ota kiinni pistokkeesta.
• Älä avaa pesuainelokerikkoa, mikäli pesukone on käynnissä.
• Älä kosketa pesukoneesta poistettavaan veteen, koska se voi olla hyvin kuumaa.
• Älä missään tapauksessa yritä avata luukkua väkisin: vahingonomaisilta avaamisilta suojaava turvamekanismi voi vahingoittua.
• Vian tapauksessa älä milloinkaan yritä käsitellä sisäisiä mekanismeja korjauksen suorittamiseksi.
• Tarkista aina, että lapset eivät pääse toimivan koneen läheisyyteen.
• Pesun aikana luukku voi kuumentua.
• Pesukoneen mahdollinen siirto on suoritettava varovasti kahden tai kolmen henkilön voimin. Älä yritä siirtää sitä yksin, sillä kone on erittäin painava.
• Tarkista, että rumpu on tyhjä ennen kuin panet pyykit pesukoneeseen.

Hävittäminen

• Pakkaustarvikkeiden hävittäminen: noudata paikallisia määräyksiä, siten pakkausmateriaalit voidaan käyttää uudelleen.
• Euroopan Direktiivi 2012/19/EU Waste Eelectrical and Electronic Equipment (elektroniikka romulle), vaatii vanhojen sähkölaitteiden romun erottamisen normaali jätteiden kierrosta. Vanhat sähkölaitteet tulee kerätä erikseen, jotta näin voidaan optimoida laitteiden kierrätys ja näin ollen vähentää vaaran aiheutumista ihmisille ja luonnolle. Merkkinä rasti jäteastian päällä muistuttaa vastuustasi laitteiden hävittämisestä erikseen.

Kuluttajien tulee ottaa yhteyttä paikallisiin viranomaisiin tai jälleenmyyjiin saadakseen tietoa vanhojen laitteiden oikeasta kierrättämisestä.

Luukkuoven manuaalinen avaaminen

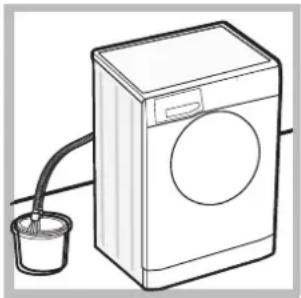

Mikäli ei ole mahdollista avata luukkuovea sähkövirran puuttuessa ja haluat ripustaa pyykit, toimi seuraavasti:

1. poista pistoke pistorasia-sta.
2. tarkista, että veden taso koneen sisällä on alhaisempi kuin luukun suu; päinvastai- sessa tapauksessa poista liiallinen vesi tyhjennysletkun kautta keräten se ämpäriin kuten osoitettu kuvassa.
3. poista pesukoneen etupuolella oleva suojapaneeli ruuvimeisselin avulla (katso kuva).

1. kuvassa osoitettua kielekettä käyttäen vedä ulospäin, kunnes vapautetaan muovinen vetonipukka kiinnittimestä; sen jälkeen vedä sitä alaspäin ja samanaikaisesti avaa luukku.
2. asenna suojapaneeli paikoilleen varmistaen ennen sen työntämistä konetta kohden, että olet työntänyt koukut asiaankuuluviin reikiin.

Pyykinpesukoneen kuvaus

Pesuainelokerikko: pesuaineiden ja lisääaineiden lisäämiseksi (katso "Pesuaineet ja pyykit").

Pikaohjeet: pesuainelokerikon sisällä on pikaohjeet, joista löytyvät kaikki käytettävissä olevat ohjelmat sekä graafinen ohje siitä, miten käyttää lokerikon yksittäisiä kaukaloita.

Painike ON/OFF ① paina lyhyesti painiketta koneen kytkemiseksi päälle tai sen sammuttamiseksi. Hitaasti vihreänä vilkkuva merkkivalo START/TAUKO, osoittaa koneen olevan päällä. Pyykinpesukoneen sammuttamiseksi pesun aikana tulee painiketta painaa pitkään, vähintään 3 sekuntia; lyhyt tai vahingonomainen painallus ei sammuta konetta. Koneen sammuttaminen käynnissä olevan pesun aikana peruuttaa kyseisen pesun.

OHJELMIEN NAPPULA: halutun ohjelman asettamiseksi (katso "Ohjelmataulukko").

Painikkeet TOIMINNOILLE: paina painiketta halutun toiminnon valitsemiseksi. Näytölle syttyy vastaava merkkivalo.

Painike ITSEPUHDISTUS: paina sitä koneen sisäosien puhdistamiseksi (katso "Pyykinpesukoneen puhdistaminen").

Painike SUORA RUISKUTUS: paina lisätoiminnon SUORA RUISKUTUS valitsemiseksi.

Painike MONIHUUHTELU 🚫 paina valitaksesi haluttu huuhteluohjelma.

Painike LINKOUS 📄 paina vähentääksesi tai sulkeaksesi kokonaan pois linkous - arvo osoitetaan näytöllä.

Painike LÄMPÖTILA paina lämpötilan vähentämiseksi: arvo osoitetaan näytöllä.

Painike NÄPPÄINTEN LUKITUS + -ohjauspaneelin lukituksen kytkemiseksi päälle, pidä painiketta painettuna noin 2 sekuntia. Kun näytölle ilmestyy kirjoitus "NÄPPÄINTEN LUKITUS KÄYTÖSSÄ", ohjauspaneeli on lukittu (lukuuun ottamatta painiketta ON/OFF). Täten estetään vahingonomaiset muutokset ohjelmiin, erityisesti

mikäli läheisyydessä on lapsia. Ohjauspaneelin lukituksen kytkemiseksi pois päältä, pidä painiketta painettuna noin 2 sekuntia.

Painike VIIIV. KÄYNNISTYS 📋: paina asettaaksesi esivalitun ohjelman viivästetty käynnistys. Viivästys osoitetaan näytöllä.

Merkkivalollinen painike START/TAUKO: kun vihreä merkkivalo vilkkuu hitaasti, paina painiketta pesun käynnistämiseksi. Jakson käynnistyttyä merkkivalo muuttuu kiinteäksi. Pesun keskeyttämiseksi taukoon, paina uudelleen painiketta; merkkivalo vilkkuu oranssina. Jos tunnus ei ole pala, voidaan avata luukku. Pesun käynnistämiseksi uudelleen pisteestä, johon se oli keskeytetty, paina uudelleen painiketta.

Valmiustila

Pesukone on varustettu uusien energiansäästöön liittyvien määräysten mukaisella automaattisella sammutusjärjestelmällä, joka siirtää koneen valmiustilaan 30 minuutissa, mikäli konetta ei käytetä. Paina lyhyesti painiketta ON/OFF ja odota, että kone kytkeytyy uudelleen päälle.

Antimikrobinen tiiviste

Luukun tiiviste on valmistettu erityisestä seoksesta, joka kykenee takaamaan antimikrobisen suojan vähentäen bakteerien lisääntymistä jopa 99,99 %.

Luukun tiiviste sisältää pyritionisinkkiä, joka on biosidinen aine, jonka avulla voidaan ehkäistä monien vahingollisten mikrobien lisääntymistä (*). Mikrobit kuten bakteerit ja homeet voivat aiheuttaa tahroja, ikäviä hajuja ja tuotteen huononemista.

(*) Asiaa todistavat Perugian yliopiston suorittamat testit seuraaville mikrobeille: Staphylococcus aureus, Escherichia coll, Pseudomonas aeruginosa, Candida albicans, Aspergillus niger, Penicillium digitatum.

Harvinaisissa tapauksissa pitkäaikaiset kosketukset tiivisteisiin volvat aiheuttaa ihon allergisia reaktioltae.

Näyttö

FI

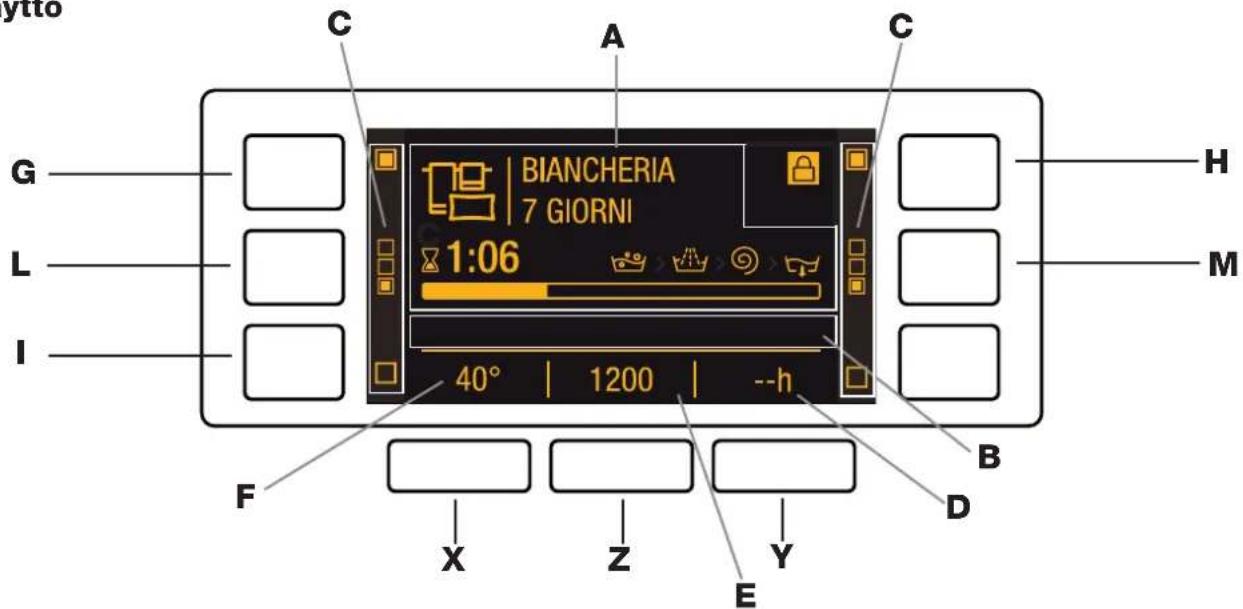

Näyttö on hyödyllinen koneen ohjelmoimiseksi ja sen kautta saadaan paljon tietoja.

Alueella A osoitetaan valittu kuvake ja pesuohjelma, pesuvaiheet sekä jäljellä oleva aika pesun loppuun.

Alueella B osoitetaan kaksi tehotasoa, jotka ovat käytettävissä lisätoiminnon SUORA RUISKUTUS kanssa.

Alueilla C sijaitsevat merkkivalot, jotka liittyvät saatavilla oleviin toimintoihin.

Alueella D osoitetaan aika, jonka kuluttua valittu ohjelma käynnistyy, mikäli on asetettu VIIIV. KÄYNNISTYS.

Merkkijonolla E osoitetaan linkousnopeuden enimmäisarvo, jonka kone voi suorittaa asetetun ohjelman mukaisesti; jos ohjelmassa ei ole saatavilla linkouksen asetusta, alueella näkyy tunnus “--” alhaisella kirkkaudella.

Alueella F osoitetaan lämpötilan arvo, joka voidaan valita asetetun ohjelman mukaisesti; jos ohjelma ei sisällä lämpötilan asetusta, tunnus “--” näkyy alueella alhaisella kirkkaudella.

Tunnus Luukku lukossa

Palava tunnus osoittaa, että luukku on lukossa vahingonomaisten avaamisien estämiseksi. Vahinkojen välttämiseksi tulee odottaa, että tunnus sammuu ennen kuin avataan luukku.

HUOM.: jos on päällä toiminto VIIV. KÄYNNISTYS, luukkua ei voida avata, sen avaamiseksi laita kone taukotilaan painaen painiketta START/TAUKO.

! Ensimmäisen käynnistyksen yhteydessä pyydetään valitsemaan kieli ja näyttö siirtyy automaattisesti kielen valinnan valikkoon.

Kielen valitsemiseksi paina painikkeita X ja Y, valinnan vahvistamiseksi paina painiketta Z.

Jos halutaan vaihtaa kieli, sammuta kone ja paina sitten samanaikaisesti painikkeita G, H, I, kunnes kuulet äänimerkin. Tällöin näytetään uudelleen kielen valintavalikko.

! Jos halutaan vaihtaa näytön kirkkautta, jonka oletusasetus on korkein taso, sammuta kone ja paina samanaikaisesti näppäimiä G, L ja M, kunnes kuulet äänimerkin. Paina näppäimiä X ja Y valitaksesi halutun kirkkauden, valinnan vahvistamiseksi paina näppäintä Z.

! Pesujakson kuluessa tai kun asetetaan VIV. KÄYNNISTYS, jos näyttöä ei käsitellä 1 minuuttiin, "NÄYTÖNSÄÄSTÄJÄ" kytkeytyy päälle. Edelliseen näyttöruutuun palaamiseksi riittää, että painetaan mitä tahansa näppäintä..

Ohjeet pesujakson toteuttamiseen

1. KONEEN KÄYNNISTYS. Paina painiketta 🚫häytölle ilmestyy teksti HOTPOINT; merkkivalo START/TAUKO vilkkuu hitaasti vihreänä.
2. PYYKKIEN LAITTAMINEN. Avaa luukkuovi. Laita pyykit koneeseen varoen ylittämästä seuraavalla sivulla olevan ohjelmataulukon mukaisia täyttömääriä.
3. PESUAINEEN ANNOSTELU. Vedä lokerikko ulos ja kaada pesuaine asianmukaisiin kaukaloihin kuten osoitettu kappaleessa "Pesuaineet ja pyykit".
4. SULJE LUUKKU.
5. OHJELMAN VALINTA. Valitse OHJELMIEN nappulalla haluttu ohjelma; ohjelman nimi ilmestyy näytölle; kuhunkin ohjelmaan liittyy tietty lämpötila ja tietty linkousnopeus, joita voidaan haluttaessa muuttaa. Näytölle ilmestyy jakson kesto.
6. PESUJAKSO RÄÄTÄLÖINTI. Käsittele asianmukaisia painikkeita:

Lämpötilan ja/tai linkousnopeuden

muuttaminen. Kone valitsee automaattisesti valitun ohjelman mukaisen korkeimman mahdollisen lämpötilan sekä linkousnopeuden ja niitä ei ole mahdollista nostaa. Painettaessa painiketta vähennetään asteittain lämpötilaa, kunnes saavutetaan kylmäpesu (Näytöllä osoitetaan tunnus “--”). Painettaessa painiketta vähennetään asteittain linkousnopeutta aina siihen saakka, että linkous on pois suljettu (Näytöllä osoitetaan tunnus “--”). Painettaessa vielä kerran painikkeita asetetaan uudelleen korkeimmat mahdolliset arvot.

! Poikkeus: valittaessa ohjelma 2 lämpötila voidaan nostaa aina 40° saakka.

! Poikkeus: valittaessa ohjelma 3 lämpötila voidaan nostaa aina 90° saakka.

! Poikkeus: valittaessa ohjelma 4 lämpötila voidaan nostaa aina 60° saakka.

Viivästetyn käynnistyksen asettaminen.

Esivalitun ohjelman viivästetyn käynnistyksen asettamiseksi paina vastaavaa painiketta, kunnes saavutetaan haluttu viivästysaika. Viivästetyn käynnistyksen poistamiseksi paina painiketta, kunnes näytölle ilmestyy teksti “-- h”.

Aseta huuhtelun tyyppi.

Lisätoiminnon, avulla voidaan valita huuhteluohjelma, joka sopii parhaiten herkälle iholle. Painikkeen ensimmäisellä painalluksella asetetaan valinta "Extra +1", jolloin kone suorittaa yhden lisähuuhtelun normaalien perushuuhteluiden lisäksi. Toisella painalluksella saadaan valinta "Extra +2", jolloin kone suorittaa kaksi ylimääräistä huuhtelua jakson perushuuhteluiden lisäksi. Tämän valinnan käyttöä suositellaan herkkäihoisille. Näppäimen kolmannella painalluksella asetetaan taso "Extra +3" ja sen avulla voidaan valita 3 lisähuuhtelua jakson perushuuhteluiden lisäksi. Lisätoiminto aktivoituna 40°:en jaksojen kanssa sallii tärkeimpien allergian aiheuttajien, kuten kotieläinten karvat sekä siitepölyt, poistamisen ja yli 40°:en jaksoja käytettäessä saavutetaan optimaalinen

allergiaa ehkäisevä taso. Paina painiketta uudelleen palataksesi huuhtelun tyyppiin "Normaali Huuhtelu". Mikäli ohjelman/valinnan asetuksia ei voida muuttaa, tulee näytölle näkyviin "Ei Valittavissa" tai Ei Muutettavissa".

Jakson ominaisuuksien muuttaminen.

• Paina painiketta toiminnon kytkemiseksi päälle; vastaava merkkivalo näytöllä syttyy.
• Paina uudelleen painiketta toiminnon kytkemiseksi pois päältä; vastaava merkkivalo näytöllä sammuu.

! Jos valittu toiminto ei ole yhteensopiva asetetun ohjelman kanssa, vastaava merkkivalo näytetään alhaisella kirkkaudella, lisäksi yhteensopimattomuus osoitetaan äänimerkillä (3 piippausta) ja näytölle ilmestyvällä kirjoituksella "Ei Valittavissa".

! Jos valittu toiminto ei ole yhteensopiva muun aiemmin asetetun toiminnon kanssa, näytöllä osoitetaan kirjoitus "Ei Valittavissa" ja toimintoa ei oteta käyttöön.

! Toiminnot voivat vaihdella suositellun täyttömäärän ja/tai jakson keston mukaan.

1. OHJELMAN KÄYNNISTÄMINEN. Paina painiketta START/TAUKO. Vastaava kiinteä vihreä merkkivalo syttyy ja luukku lukkiutuu (tunnus LUUKKU LUKOSSA palaa). Pesun aikana näytölle ilmestyy käynnissä olevan vaiheen nimi. Ohjelman vaihtamiseksi käynnissä olevan jakson aikana, laita pyykinpesukone taukotilaan painaen painiketta START/TAUKO (merkkivalo START/TAUKO vilkkuu hitaasti oranssina); valitse sitten haluttu jakso ja paina uudelleen painiketta START/TAUKO.
   Luukku voidaan avata jakson ollessa käynnissä painamalla painiketta START/TAUKO; jos tunnus LUUKKU LUKOSSA on sammuksissa, on mahdollista avata luukku. Paina uudelleen painiketta START/TAUKO ohjelman käynnistämiseksi uudelleen siitä kohdasta, johon se oli keskeytetty.

2. OHJELMAN LOPPU. Se osoitetaan näytölle ilmestyvällä kirjoituksella "JAKSO LOPPU", kun tunnus LUUKKU LUKOSSA sammuu, voidaan avata luukku. Avaa luukku, poista pyykit ja sammuta kone.

! Jos halutaan peruuttaa jo käynnistetty jakso, paina pitkään painiketta ⏻Jakso keskeytetään ja kone sammuu.

Suora Ruiskutus

Pyykinpesukone on varustettu innovatiivisella tekniikalla «Suora Ruiskutus», joka sekoittaa veden ja pesuaineen ensin aktivoiden siten heti pesuaineen puhdistavat tehoaine-et. Tämä aktiivinen emulsio laitetaan suoraan pesukoneen rumpuun ja se imeytyy tehokkaammin kuituihin poistaen pinttyneimmänkin lian jo alhaisissa lämpötiloissa vahingoittamatta värejä ja tekstiilejä.

Voidaan valita tila «Teho» parhaan puhdistustehon saavuttamiseksi tai tila «EkoEnergia», jos halutaan säästää energiaa.

Ohjelmataulukko

Ohjelmat	Ohjelman kuvaus	Enimmäis-lämpõtila (°C)	Enim-mäis-nopeus (kierros-ta/min)	Pesuaineet ja lisääineet		Enimmä-stäyttö (kg)	Jäämäko-steus%	Energian kulu-tus kWh	Kokonaisvesi-määrä lt	Jakson kesto
				Pesu	Huuhte-luaine
DAILY CLEAN
1	Tahranpoisto Teho 20°C	20° 1400		●	●	10	- - **
2 T	ahranpoisto Turbo 45'	20° (Max. 40°C)	1200	●	●	5,5	- - **
3	Puuvilla: erittäin likainen kestävä kirjo- ja valkopyykki.	40° (Max. 90°C)	1400	●	●	10	- - **
3	60°C:n Eko Puuvilla (1): erittäin likainen kestävä kirjo- ja valkopyykki.	60° 1400		●	●	10	53 0,67	57,5	340'
3	40°C:n Eko Puuvilla (2): hieman likainen kestävä kirjo- ja valkopyykki.	40° 1400		●	●	10	53 0,67	96	340'
3	Puuvilla (3): hieman likainen kestävä kirjo- ja valkopyykki.	40° 1400		●	●	10	53 0,94	96	190'
4	Synteettiset (4): hieman likainen kestävä kirjopyykki.	40° (Max. 60°C)	1000	●	●	5,5	46 0,75	79	115'
5	Pika 30': kevyesti likaisten pyykkien raikastamiseen (ei sovi villalle, silkille tai käsin pestäville tuotteille).	30°	800	●	●	4	71 0,57	56	30'
SPECIALS
6	Kirjopyykki (default) => Värilliset	40°	1400	●	●	6	- - -	**
7	Ultra Herkät	30°	--	●	●	1	- - -	**
8	Villa: villa-, cashmeretuotteet ym.	40° 800		●	●	2,5	- - **
9	Paidat	40°	600	●	●	2,5	- - **
10	Vauva	40°	1000	●	●	6	- - -	**
EXTRA
11	Antiallergia	60°	1400	●	●	6	- - -	**
12	Tekstiilit 7 Päivää: vuodevaatteet ja pyyhkeet.	60° 1400		●	●	10	- - -	**
13	Silkki & Verhot: silkki- ja viskoosituotteet, alusvaatteet.	30°	--	●	●	2,5	- - **
14	Höyhentuote: untuvilla tai höyhenillä täytetyt tuotteet.	30°	1000	●	●	3,5	- - **
Osittaiset
	Huuhtelu	-	1400	-	●	10	- - -	**
	Linkous + Vedenpoisto	-	1400	-	-	10	-	-	-	**
	Vain vedenpoisto *	-	--	-	-	10	- - -	**

* Kun valitaan ohjelma ja- guljetaan pois linkous, kone suorittaa vain vedenpoiston.
** Pesuohjelmien kestoa voidaan seurata näytöltä..

Näytöllä tai ohjekirjassa osoitettu jakson kestoaika on arvio, joka on laskettu perusolosuhteiden mukaisesti. Todellinen aika saattaa vaihdella riippuen useista eri tekijöistä kuten tulevan veden lämpötila ja paine, ympäristön lämpötila, pesuaineen määrä, lastin määrä ja tyyppi, lastin tasapainoisuus, valitut lisätoiminnot.

1) Testiohjelma standardin 1061/2010 mukaisesti aseta ohjelma 3 ja ota käyttöön toiminto Ekovt/vk. Tärnä jakso sopii normaalikaisen puuvillepyykkikoneeilisen pesuun ja se tehokkain otettaessa huornioon energian ja veden kulutus, sopii 60°C :ssa pestäville pyykeille. Pesun todellinen lämpõtila voi poiketa ilmoiftusta.

2) Testiohjelma standardin 1061/2010 mukaisesti aseta ohjelma 3, ota käyttöön toiminto Ekö[140] ja alenna lämpötilaksi 40°C. Tämä jäsko sopii normaalikaisen puuvillepyykkikoneeiltsen pesuun ja se tehokkain otettaessa huomilion energian ja veden kulutus, sopii 40°C:ssa pestäville pyykelile. Pesun todellinen lämpötila voi poiketa ilmoitetusta.

Kaikille testauslaitoksille:

3) Pitkä puuvillaohjelma: aseta ohjelma 3 lämpötilaan 40°C ja paina näppäintä SUORA RUISKUTUS tilassa "Teho".

4) Pitkä synteettisetohjelma: aseta ohjelma 4 ja lämpötilaksi 40°C.

Pesutoiminnot

! Jos valittu toiminto ei ole yhteensopiva asetetun ohjelman kanssa, vastaava merkkivalo näytetään alhaisella kirkkaudella, lisäksi yhteensopimattomuus osoitetaan äänimerkillä (3 piippausta) ja näytölle ilmestyvällä kirjoituksella "Ei Valittavissa". ! Jos valittu toiminto ei ole yhteensopiva muun aiemmin asetetun toiminnon kanssa, näytöllä osoitetaan kirjoitus "Ei Valittavissa" ja toimintoa ei oteta käyttöön.

Ajan Säästö

Valitsemalla tämä lisätoiminto ohjelman kestoa lyhennetään jopa 50% valitusta jaksosta riippuen ja samalla säästetään vettä sekä energiaa. Käytä tätä jaksoa pyykeille, jotka eivät ole kovin likaisia.

Kirjopyykki

Äsettamalla jakso 6 ja valitsemalla tämä toiminto, on mahdollista valita 3 ohjelmasta, jotka on suunniteltu erityisesti säilyttämään parhaalla mahdollisella tavalla värien kirkkaus ja valkoisen heleys: Värilliset: vaaleiden värillisten pyykkien pesuun. Ohjelma on suunniteltu siten, että värien kirkkaus säilyy mahdollisimman pitkään. Tummat: ohjelma on suunniteltu tummien värien säilyttämiseksi pitkään. Parhaan tuloksen saamiseksi suositellaan käyttämään nestemäistä pesuainetta tummien vaatteiden pesuun. Valkoiset: ohjelma on suunniteltu siten, että valkoinen säilyy kirkkaana mahdollisimman pitkään. Jotta taataan parhaat tulokset, suositellaan käyttämään jauhemaista pesuainetta.

50°/40' Eko

Painamalla tätä näppäintä yhdessä ohjelman 3 kanssa on mahdollista normatiiviset jaksot 60 °C:ssa ja 40 °C:ssa.

Pesuainelokerikko

Hyvä pesutulos riippuu myös pesuaineen oikeasta annostelusta: liioittelemalla pesuaineen käytössä ei paranneta pesutulosta vaan aiheutetaan pesukoneen sisäosien karstautumista ja saastutetaan ympäristöä.

! Käytä jauhemaista pesuainetta, joka sopii valkoisille puuvillapyykeille, esipesuun ja pesuun yli 60°C:en lämpötiloissa.
! Noudata pesuainepakkauksen ohjeita.
! Älä käytä käsinpesuun tarkoitettuja pesuaineita niiden liiallisen vaahtoutumisen vuoksi.

Vedä ulos pesuaineloke- rikko ja laita pesuaine tai lisääine seuraavasti.

! Älä laita pesuainetta keski-kaukaloon (*).

Kaukalo 1: Pesuaine varsinaista pesua var- ten (jauheena tai neste- enä)

Mikäli käytetään nestemäi-

stä pesuainetta, käytä (mukana toimitettua) seinämää A oikeaa annostelua varten. Jauhemaista pesuainetta varten aseta seinämä uudelleen koloon B.

Kaukalo 2: Lisäaineet (huuhteluaine, jne.)

Huuhteluaine ei saa tulla ulos ritilästä.

Pyykin valmistelu

• Jaottele pyykit seuraavasti:
- kangastyyppi / merkki tuoteselosteessa.
- värit: erottele värilliset vaatteet valkoisista.
- Tyhjennä taskut ja tarkista napit.
- Älä ylitä osoitettuja arvoja, jotka viittaavat kuivaan pyykkimäärään: katso "Ohjelmataulukko".

Paljonko pyykit painavat?

1 lakana 400-500 gr.
1 tyynynpäällinen 150-200 gr.
1 pöytäliina 400-500 gr.
1 kylpytakki 900-1.200 gr.
1 pyyhe 150-250 gr.

Erityisohjelmat

Tahranpoisto Teho 20°C: tämän ohjelman avulla saavutetaan paras mahdollinen tahranpoisto ilman esikä- sittelyä ja alhaisessa lämpötilassa, säilyttäen tekstiilit ja värit muuttumattomina.

Tahranpoisto Turbo 45': tämä jakso takaa erinomaisen tahranpoistokyvyn jo 20 °C:ssa vain 45 minuutissa. Tämän jakson lämpötilaa voidaan nostaa aina 40 °C:een.

Ultra Herkät: käytä ohjelmaa 7 pestäessä erittäin herkkiä pyykkejä, joissa on strassi- tai paljettikoristeita.

Ennen pesua käännä vaatteet nurinpäin ja laita pienet pyykit asianmukaiseen pesupussiin. Herkän pyykin pesuun soveltuvat parhaiten nestemäiset pesuaineet.

Villa - Woolmark Apparel Care - Green:

tämän pesukoneen "Villa"-pesujakson on hyväksynyt Woolmark Company, jonka mukaan se sopii "käsinpestäville" villatuotteille, kunhan pesu suoritetaan noudattaen tuotteen merkintöjä sekä tämän kodinkoneen valmistajan ohjeita.

(M1135)

Paidat: käytä erityistä ohjelmaa 9 erityyppisten ja -väristen paitojen pesuun, jolloin takaat niiden parhaan mahdollisen hoidon.

Vauva: ohjelma, joka kykenee poistamaan lasten vaatteille tyypillisen likaisuuden ja joka takaa pesuai- neen huolellisen huuhtelun, jotta voidaan välttää al- lergiat lasten herkällä iholla. Jakso 10 on suunniteltu vähentämään bakteereja käyttämällä enemmän vettä ja optimoimalla erityisten pesuaineeseen lisättyjen hygieni- soivien aineiden vaikutusta.

Antiallergia: käytä ohjelmaa 11 poistaaksesi tärkeimmät allergeenit kuten siitepölyt, pölypunkit, kissan ja koiran karvat.

Tekstiilit 7 Päivää: pestäksesi koko kodin liinavaatteet kerralla käytä ohjelma 12, joka optimoi huuhteluaineen käytön ja mahdollistaa ajan sekä energian säästämisen. Suositellaan käyttämään jauhemaista pesuainetta.

Silkki: käytä kyseistä ohjelmaa 13 kaikkien silkkivaatteiden pesuun. Suositellaan käyttämään erityistä herkkien tuotteiden pesuun soveltuvaa pesuainetta.

Verhot: taita verhot ja laita ne tyynypäällisen tai verkkopussin sisälle. Käytä ohjelmaa 13.

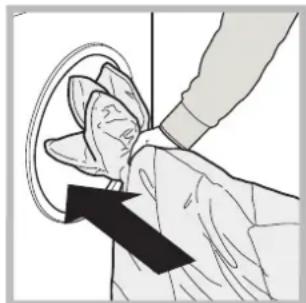

Höyhentuote: höyhen- tai untuvatäytteisten tuotteiden kuten untuvaisten tavallisten tai parisängynpeitteiden (ei yli 3,5 kg painavien), tyynyjen tai takkien pesuun sopii erityinen ohjelma 14. Suositellaan asettamaan untuvatuotteet rumpuun taittaen niiden reunat sisäänpäin (katso kuvaa) sekä ettei ylitetä ¾ rummun tilavuudesta.

Parhaan mahdollisen pesutuloksen saamiseksi suositellaan käyttämään nestemäistä pesuainetta, joka annostellaan pesuainelokerikkoon.

Ennen jokaista linkousta liiallisen tärinän välttämiseksi ja lastin jakamiseksi tasaisesti rumpu suorittaa muutamia kiertoja hieman tavallista pesua nopeammin. Jos toistuvista yrityksistä huolimatta lasti ei jakaudu riittävän tasaisesti, kone suorittaa linkouksen oletettua hitaammalla nopeudella. Mikäli epätasapaino on liiallinen, pyykinpesukone suorittaa jakamisen linkouksen sijasta. Jotta edesautetaan lastin jakautumista ja sen tasapainottumista oikein, suositellaan sekoittamaan suuret ja pienet pyykit.

Pesukoneen toiminnassa voi joskus ilmetä ongelmia. Ennen Huoltoapuun soittamista (katso "Huoltoapu"), tarkista seuraavan luettelon avulla, että kyseessä ei ole helposti ratkaistava ongelma.

FI

Häiriöt:

Mahdolliset syyt / Ratkaisu:

Pesukone ei käynnisty.

• Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty niin huonosti, että ei muodostu kontaktia.
• Kodissa on sähkökatkos.

Pesujakso ei aloita toimintaansa.

• Luukku ei ole kunnolla kiinni.
- Näppäintä ON/OFF ei ole painettu.
- Näppäintä START/TAUKO ei ole painettu.
- Vesihana ei ole auki.
- On asetettu viivästys käynnistykseen.

Pesukoneeseen ei tule vettä (Näytölle ilmestyy teksti "VESI PU-UTTUU, Avaa hana").

• Veden syöttöletkua ei ole liitetty vesihanaan.
• Letku on taittunut.
• Vesihana ei ole auki.
• Kodista puuttuu vesi.
  • Vedenpaine ei ole riittävä
• Painiketta START/TAUKO ei ole painettu.

Pesukone täyttää ja poistaa vettä jatkuvasti.

• Poistoletkua ei ole asennettu 65 – 100 cm:n korkeudelle maasta (katso "Asennus").
• Poistoletkun pää on veteen upotettuna (katso "Asennus").
• Seinäviemärissä ei ole ilma-aukkoa.
  Jos näiden tarkistusten jälkeen ongelma ei ratkea, sulje vesihana, sammuta pesukone ja soita huoltoapuun. Jos asunto on kerrostalon ylimmissä kerroksissa voi esiintyä ns. lappoilmiöitä, joiden vuoksi pesukone syöttää ja poistaa vettä jatkuvasti. Tämän häiriön poistamiseksi on mahdollista ostaa tarkoitukseen sopiva lappoilmiön estoventtiili.

Pesukone ei poista vettä tai linkoa.

• Ohjelmaan ei kuulu veden tyhjennys: joidenkin ohjelmien yhteydessä tulee käynnistää se manuaalisesti (katso "Ohjelmat ja toiminnot").
• Veden poistoletku on taittunut (katso "Asennus").
  • Veden poistokanava on tukkeutunut.

Pesukone tärisee voimakkaasti linkouksen aikana.

• Rumpua ei ole vapautettu kunnollisesti asennuksen yhteydessä (katso "Asennus").
• Pesukone ei ole vaakatasossa (katso "Asennus").
• Pesukone on tiukassa huonekalujen ja seinän välissä (katso "Asennus").

Pesukoneesta vuotaa vettä.

• Veden syöttöletkua ei ole kiinnitetty kunnolla (katso "Asennus").
• Pesuainelokerikko on tukkeutunut (sen puhdistamiseksi katso "Huolto ja hoito").
• Veden poistoletkua ei ole kiinnitetty kunnolla (katso "Asennus").

Kone on lukkiutunut, näyttö vilkkuu ja• osoittaa häiriökoodia (esim. F-01, F-..).

- Sammuta kone ja poista pistoke pistorasiasta, odota noin 1 minuutti ja käynni- stä se uudelleen. Jos häiriö on edelleen havaittavissa, soita huoltoapuun.

Vaahtoa muodostuu liikaa.

• Pesuainetta ei ole tarkoitettu pesukoneille (siitä täytyy löytyä kirjoitus “pesukoneille”, “pesukoneille tai käsinpesuun”, tai vastaava).
  • Annostelu on ollut liiallinen.

Ennen huoltoapuun soittamista:

• Tarkista, voidaanko häiriö poistaa omin voimin (katso "Häiriöt ja korjaustoimet");
• Käynnistä ohjelma uudelleen tarkistaaksesi, onko ongelma jo ratkennut;
• Kielteisessä tapauksessa ota yhteyttä valtuutettuun huoltoliikkeeseen, jonka puhelinnumero löytyy takuutodistuksesta.

! Älä koskaan käytä valtuuttamattomia teknikoita.

Ilmoita:

• häiriön tyyppi;
• koneen malli (Mod.);
  • sarjanumero (S/N).

Nämä tiedot löytyvät tietolaatasta, joka sijaitsee pyykinpesukoneen takapuolella sekä etupuolelta avaamalla luukku.

DELEGOITU KOMISSION ASETUS (EU) N:o 1061/2010
Merkki	HOTPOINT/ARISTON
Malli	RPD 1047 DD EU
Täyttömaärä kg/puuvilla	10
Energiatehokkuusluokka asteikolla A+++:sta (vähän kuluttava) G:hen (paljon kuluttava)	A+++
Vuotuinen energiankulutus kWh 1)	141
Normaalin 60 °C:een puuvillaohjelman energiankulutus kWh:ina täydellä koneella 2)	0.679
Normaalin 60 °C:een puuvillaohjelman energiankulutus kWh:ina osittaisella täytöllä 2)	0.578
Normaalin 40 °C:een puuvillaohjelman energiankulutus kWh:ina puolitäytöllä 2)	0.533
Energiankulutus off-tilassa watteina	0.5
Energiankulutus päälle jätettynä watteina	8
Vuotuinen vedenkulutus litroina 3)	12460
Linkousteholuokka asteikolla G:stä (minimiteho) A:han (maksimiteho)	B
Suurin saavutettu linkousnopeus 4)	1400
Jäännöskosteus linkouksen jälkeen 5)	53.0%
Normaalin 60 °C:een puuvillaohjelman kestoaika täydellä koneella minuutteina	340
Normaalin 60 °C:een puuvillaohjelman kestoaika osittaisella täytöllä minuutteina	240
Normaalin 40 °C:een puuvillaohjelman kestoaika osittaisella täytöllä minuutteina	215
Päälle jätetty -tilan kesto minuutteina	30
Melu dB(A) re 1 pW pesu 6)	56
Melu dB(A) re 1 pW linkous 6)	76
Upotettava malli

1) "Normaali 60 °C:een puuvillaohjelma" täydellä koneella ja osittaisella täytöllä ja "normaali 40 °C:een puuvillaohjelma" osittaisella täytöllä ovat vakiopesuohjelmia, joihin tarran ja selosteen tiedot liittyvät. Normaali 60 °C:een puuvillaohjelma ja normaali 40 °C:een puuvillaohjelma soveltuvat pesuun sellaiselle vaatteelle, joka on kevyesti likainen. Ohjelmat ovat erittäin tehokkaita energian- ja vedenkulutuksen suhteen. Osittainen täyttö on puolet nimellistäytöstä.
2) Perustuu 220 pesukertaan vakio-oloissa ohjelmalla "puuvilla 60 °C" ja "puuvilla 40 °C" täydellä koneella ja osittaisella täytöllä ja pientehotiloissa. Todellinen energiankulutus riippuu laitteen käyttötavoista.
3) Perustuu 220 pesukertaan vakio-oloissa ohjelmalla "puuvilla 60 °C" ja "puuvilla 40 °C" täydellä koneella ja osittaisella täytöllä. Todellinen vedenkulutus riippuu laitteen käyttötavoista.
4) Vakio-oloissa 60 °C:ssa täydellä koneella ja osittaisella täytöllä ja 40 °C:ssa osittaisella täytöllä, kumpi tahansa on alhaisempi.
5) Saavutettu vakio-oloissa 60 °C:ssa täydellä koneella ja osittaisella täytöllä tai 40 °C:ssa osittaisella täytöllä, kumpi tahansa on alhaisempi.
6) Perustuu pesu- ja linkousvaiheisiin vakio-oloissa 60 °C:n puuvillaohjelmassa täydellä koneella.

Dansk

Indholdsfortegnelse

DK

Installation, 26-27
