Bravia KDL-46NX721 - TV SONY - Gratis bruksanvisning och manual

Produkttyp	LCD LED TV
Märke	Sony
Modell	Bravia KDL-46NX721
Skärmstorlek (diagonal)	46 tum (ca 116,8 cm)
Skärmupplösning	1920 x 1080 pixlar (Full HD)
TV-system	Analog: B/G/H, D/K, L, I, M; Digital: DVB-T2, DVB-T, DVB-C
Effektförbrukning (Hem/Standard)	82,0 W
Effektförbrukning (Butik/Ljusstark)	134 W
Genomsnittlig årlig energiförbrukning	120 kWh
Standbyeffekt	0,25 W (14 W med programuppdatering/EPG)
Energiklass	A
Ljudutgång	10 W + 10 W + 10 W (3 kanaler)
Mått med stativ (B x H x D)	108,4 x 69,4 x 25,5 cm
Mått utan stativ (B x H x D)	108,4 x 66,3 x 2,7 cm
Vikt med stativ	20,1 kg
Vikt utan stativ	15,8 kg
Strömförsörjning	220-240 V AC, 50 Hz
Anslutningar	4x HDMI, 1x SCART, 1x komponent/AV, 1x PC, 2x USB, LAN, inbyggt Wi-Fi, digital optisk utgång
Huvudfunktioner	3D (simulerad), BRAVIA Internet Video, närvarosensor, EPG-guide, i-Manual
Ingående tillbehör	Fjärrkontroll, bordsstativ, AV/komponentadapter, SCART-adapter, batterier till fjärrkontroll
Driftstemperatur	0°C till 40°C
Driftfuktighet	10% till 80% (ingen kondens)
Manualens språk	Italienska (och andra) - Inbyggd manual i-Manual

Vanliga frågor - Bravia KDL-46NX721 SONY

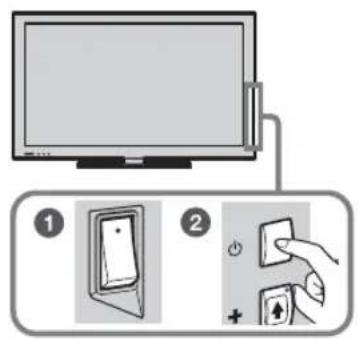

Hur sätter jag på TV:n Sony Bravia KDL-46NX721?

Tryck på ENERGY SAVING-knappen på TV:n för att aktivera den (läge ●), tryck sedan på ⏻-knappen på TV:n eller fjärrkontrollen.

Fjärrkontrollen fungerar inte, vad ska jag göra?

Kontrollera batterierna: byt ut dem om det behövs. Se till att TV:n inte är i SYNC-läge: tryck på SYNC MENU och välj 'TV-kontroll'.

Hur ansluter jag TV:n till Internet?

Gå till Home > Inställningar > Nätverk > Nätverksinställning. Välj Trådlös nätverksinställning eller Kabelansluten och följ instruktionerna på skärmen. För trådlöst krävs SSID och säkerhetsnyckel.

Hur använder jag den elektroniska programguiden (EPG)?

Tryck på GUIDE på fjärrkontrollen i digitalt läge. Använd piltangenterna för att navigera och tryck på ⊕ för att välja ett program.

Vilken är standard-PIN-koden för programlåset?

Standard-PIN-koden är 9999. Om du glömmer den kan du alltid använda denna kod.

Hur rengör jag TV-skärmen?

Stäng av TV:n och koppla ur strömkabeln. Använd en mjuk, torr trasa. För envisa fläckar, fukta trasan lätt med en utspädd neutral lösning. Spraya aldrig vätska direkt på TV:n.

TV:n stängs av automatiskt, varför?

Kontrollera inställningarna för Avstängningstimer, Standby vid inaktivitet och Närvarosensor. Om sensorn inte upptäcker tittare stängs bilden av och efter 30 minuter går TV:n i standby.

Kan jag väggmontera TV:n?

Ja, med hjälp av tillvalstillbehör från Sony som SU-WL500 eller SU-WH500. Installation rekommenderas av kvalificerad personal. TV:ns vikt utan stativ är cirka 15,8 kg.

Hur kommer jag åt den inbyggda manualen i-Manual?

Tryck på i-MANUAL-knappen på fjärrkontrollen. Använd piltangenterna och ⊕ för att navigera bland posterna. Manualen innehåller detaljerade förklaringar av alla funktioner.

Vad gör jag om det inte finns någon bild eller inget ljud?

Kontrollera antennanslutningen och strömkabeln. Se till att TV:n är påslagen (röd standby-indikator? Tryck på ⏻). Om standby-indikatorn blinkar, räkna blinkningarna och kontakta Sony-support.

BRUKSANVISNING Bravia KDL-46NX721 SONY

Tack för att du har valt denna produkt från Sony. Innan du använder TV:n bör du läsa igenom den här bruksanvisningen noga och spara den för framtida bruk.

Tillverkare av denna produkt är Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för EMC och produktsäkerhet är Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. För service- och garantiärenden, var vänlig se separat service- och garantidokument.

Anmärkningar om digital TV

• Funktioner avseende digital TV ( DVB fungerar endast i länder eller områden där DVB-T (MPEG-2 och H.264/ MPEG-4 AVC) digitala marksignaler sänds eller där du har tillgång till en kompatibel DVB-C (MPEG-2 och H.264/MPEG-4 AVC) kabeltjänst. Hör med din återförsäljare om du kan ta emot en DVB-T-signal där du bor eller fråga din kabelleverantör om deras DVB-C-tjänst är lämplig för integrerad användning med denna TV-apparat.
• Din kabelleverantör kanske tar ut en avgift för sina tjänster och du kanske måste godkänna leverantörens villkor för den aktuella tjänsten.
• Denna TV följer gällande specifikationer för DVB-T och DVB-C, men vi kan inte garantera kompatibilitet med framtida DVB-T digitala marksändningar och DVB-C digitala kabelsändningar.
• Vissa digitala TV-funktioner kanske inte är tillgängliga i vissa länder/områden och DVB-C-kabel kanske inte fungerar korrekt med vissa leverantörer.

[Unreadable]

• Det "x" som visas i modellnamnet motsvarar ett siffervärde som är relaterat till design, färg eller TV-system.
• Bruksanvisningen till denna TV innehåller instruktioner för att "Montera väggfästet".
• Illustrationerna i den här bruksanvisningen kan variera beroende på TV-modellen.
• Illustrationerna för fjärrkontrollen som används i denna bruksanvisning visar RM-ED044 om inget annat anges.
• Läs avsnittet "Säkerhetsinformation" (sidan 35) i denna bruksanvisning innan TV:n används. Spara bruksanvisningen för framtida referens.

Information om varumärken

DVB är ett registrerat varumärke tillhörande DVB Project.

HDMI, HDMI-logon och High-Definition Multimedia Interface är varumärken eller registrerade varumärken för HDMI Licensing LLC i USA och andra länder.

DLNA®, DLNA-logotypen och DLNA CERTIFIED® är varumärken, servicemärken eller kontrollmärken som tillhör Digital Living Network Alliance.

DivX® är en videokomprimeringsteknik som är utvecklad av DivX, Inc.

DivX®, DivX Certified®, och tillhörande logotyper är varumärken som ägs av DivX, Inc. och används under licens.

OM DIVX VIDEO: DivX® är ett digitalt videoformat som är skapat av DivX, Inc. Detta är en officiell DivX-certifierad enhet som spelar upp DivX-video. Besök www.divx.com för mer information och programverktyg för att konvertera dina filer till DivX-video.

OM DIVX VIDEO-ON-DEMAND: Denna DivX Certified®-enhet måste registreras för att det ska gå att spela upp innehåll enligt DivX Vidco-on-Demand (VOD). För att generera registreringskoden, sök upp avsnittet DivX VOD i inställningsmenyn för enhet. Gå till vod.divx.com med denna kod för att fullfölja registreringsprocessen och lära dig mer om DivX VOD.

Tillverkas på licens från Dolby Laboratories. Dolby och den dubbla D-symbolen är varumärken tillhörande Dolby Laboratories.

"BRAVIA" och BÄRAVIA varumärken tillhörande Sony Corporation.

TrackID är ett varumärke eller registrerat varumärke som tillhör Sony Ericsson Mobile Communications AB.

Musik- och videoidentifieringsteknologi och tillhörande data levereras av Gracenote®. Gracenote är industristandarden inom musikidentifieringsteknologi och tillhörande innehåll. Se www.gracenote.com för mer information. CD, DVD, Blu-ray Disc, musik- och video-relaterad data från Gracenote, Inc., copyright © 2000-present Gracenote. Gracenote Software, copyright © 2000-present Gracenote. Ett eller flera patent som ägs av Gracenote används i denna produkt och tjänst. Se Gracnotes webbsida för en lista (ej komplett) över gällande Gracenote-patent. Gracenote, CDDB, MusicID, MediaVOCS, Gracenote-logotypen och logotypen "Powered by Gracenote" är antingen registrerade varumärken eller varumärken som tillhör Gracenote i USA och/eller andra länder.

Logotypen "FACE DETECTION" är ett varumärke som tillhör Sony Corporation.

Anmärkning beträffande trådlös signal

1. Härmed deklarerar Sony, att denna enhet följer viktiga krav och andra relevanta bestämmelser i Direktiv 1999/5/EC.

Konformitetsdeklarationen (declaration of conformity, DoC) för R&TTE-direktiv, finns på följande URL-adress.

http://www.compliance.sony.de/

1. Meddelande till kunder: följande information gäller endast för utrustning som sålts i länder där EU-direktiv gäller.

Trådlösa TV-system kan användas i följande länder:

Belgien, Bulgarien, Cypern, Danmark, Estland, Finland, Frankrike, Grekland, Irland, Island, Italien, Lettland, Liechtenstein, Litauen, Luxemburg, Malta, Nederländerna, Norge, Polen, Portugal, Rumänien, Schweiz, Slovakiska republiken, Slovenien, Spanien, Storbritannien, Sverige, Tjeckiska republiken, Turkiet, Tyskland, Ungern och Österrike.

Denna utrustning kan användas i andra icke-europeiska länder.

Trådlöst TV-system - Information angående regler

För kunder i Italien

☐ med avseende på privatbruk, av lagstiftningsdekret 1.8.2003, nr 259. ("Regler för elektronisk kommunikation"). Särskilt artikel 104 anger när tidigare anskaffande av en allmän auktorisation krävs och artikel 105 anger när en obegränsad användning är tillåten;
☐ med avseende på leverans av RLAN-åtkomsten med hänsyn till telecomnätverk och -tjänster (t.ex trådlöst TV-system), av ministerdekret 28.5.2003, enligt tillägg, och artikel 25 (allmän auktorisation för elektronisk kommunikationsnätverk och -tjänster) i Regler för elektronisk kommunikation.

För kunder i Norge

Användning av den här radioutrustningen är inte tillåten i geografiska områden med en radie av 20 km från centrum i Ny-Ålesund, Svalbard.

För kunder på Cypern

Slutanvändaren måste registrera RLAN (eller WAS eller Wi-Fi)-enheter på departementet för elektonisk kommunikation (P.I. 365/2008 och P.I. 267/2007).

P.1. 365/2008 är radiokommunikationsförordningen (stationskategorier som är föremål för allmänt godkännande och registering) Order från 2008.

P.I. 267/2007 är det allmänna godkännandet för användning av radiofrekvenser av lokala radionätverk samt av anläggningar med trådlös anslutning, inklusive lokala radionätverk (WAS/RLAN).

För kunder i Frankrike

WLAN-funktionen (WiFi) för denna Digitala LCD-TV i färg får uteslutande användas inuti byggnader. All användning av WLAN-funktionen (WiFi) för denna Digitala LCD-TV i färg utomhus är förbjuden på franskt territorium. Kontrollera att WLAN-funktionen (WiFi) för denna Digitala LCD-TV i färg är inaktiverad innan den används utomhus (ART-beslut 2002-1009 enligt ändringar i ART-beslut 03-908, med avseende på restriktioner vid användning av radiofrekvenser.)

Identifieringsetikettens placering

Etiketter för modellnr, tillverkningsdatum (månad/år) och strömförsörjning (enligt tillämpliga säkerhetsföreskrifter) finns på TV:ns eller förpackningens baksida.

Säkerhetsföreskrifter

Se på TV

- Vissa människor kan uppleva obehag (t.ex. ansträngda ögon, trötthet eller illamående) när man tittar på 3D-videobilder eller spelar stereoskopiska 3D-spel. Sony rekommendrar att alla som tittar på 3D-videobilder eller spelar stereoskopiska 3D-spel tar regelbundna pauser medan de gör det. Längden eller frekvensen av nödvändiga pauser varierar från person till person. Du måste själv avgöra vad som fungerar bäst. Om du upplever något obehag, ska du sluta titta på 3D-videobilder eller spela stereoskopiska 3D-spel tills obehaget upphör och kontakta en läkare om du tycker att det är nödvändigt. Du bör även granska (i) bruksanvisningen för alla andra enheter eller media som används med TV-apparaten och gå till (ii) vår webbplats (http://www.sonyeurope.com/myproduct) för den senaste informationen. Synen hos barn (speciellt under sex års ålder) utvecklas fortfarande. Kontakta en läkare (t.ex. en barn- eller ögonläkare) innan du låter barn titta på 3D-videobilder eller spela stereoskopiska 3D-spel. Vuxna ska övervaka barn och säkerställa att de följer rekommendationerna ovan.

• Använd, förvara eller lämna inte 3D-glasögonen eller batteriet i närheten av öppen eld, på platser med hög temperatur, t.ex. i direkt solljus, eller i bilar som står i solen.
• Vid användning av funktionen för simulerad 3D görs en bildomvandling av denna TV från 2D till 3D. Funktionen innebär att den visade bilden då har ändrats från originalbilden.
• Du bör titta på TV i ett rum med måttlig belysning. TV-tittande i dålig belysning eller under långa perioder påfrestar ögonen.
• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel.

LCD-skärm

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent eller mer av bildpunkterna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.
• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna TV-apparat. Bilden kan bli ojämn och LCD-skärmen kan skadas.
• Om TV:n används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.
• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.

• Bildskärmen och höljet blir varma när TV:n används. Detta är inget fel.

• LCD-skärmen innehåller en liten mängd flytande kristaller. Vissa lysrör som används i TV:n innehåller också kvicksilver (förutom LCD-TV med LED-bakgrundsbelysning). Kassera TV:n enligt lokala lagar och bestämmelser.

• Utsätt inte LCD-skärmen för starka sötar eller vibrationer. Skärmens glas kan spricka och gå sönder och orsaka skador.

Hantering och rengöring av TV:ns bildskärm/hölje

Var noga med att lossa nätkabeln från eluttaget före rengöring.

Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.

• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.
• Spreja aldrig vatten eller rengöringsmedel direkt på TV-apparaten. Det kan droppa ner på skärmens underkant eller dess yttre delar och komma in i TV-apparaten, vilket kan orsaka skador på TV:apparaten.

• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas.
• Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation.
• När du justerar TV:ns vinkel, rör den försiktigt så att TV:n inte flyttar sig eller glider av stativet.

Extra utrustning

• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avständ från TV:n. Annars kan bildstörningar och/eller akustiskt brus uppstå.
• Denna utrustning har testats och befunnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningskabel som är kortare än 3 meter.

(Försiktighet vid hantering av fjärrkontrollen)

Anmärkningar

• Var noga med att sätta i batterierna åt rätt håll (+ / -).

• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier.

• Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.

• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.
• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum.

Trådlös funktion

• Använd inte denna enhet i närheten av medicinsk apparatur (pacemaker m.m.) eftersom dessa apparater då kan upphöra att fungera.
• Även om den här enheten sänder/tar emot kodade signaler, bör du vara försiktig med icke-auktoriserat uppsnappande. Vi kan inte hållas ansvariga för problem som uppstår.

Kassering av TV-apparaten

Kassering av gamla elektriska och elektroniska produkter (tillämpligt inom EU och andra

europeiska länder med separata insamlingssystem)

Denna symbol på produkten eller dess förpackning anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Genom att säkerställa att produkten kasseras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För mer information om återvinning av denna produkt, kontakta de lokala myndigheterna, ortens sophämtningstjänst eller affären där du köpte produkten.

Avfallsinstruktion rörande förbrukade batterier (gäller i EU och andra europiska länder

med separata insamlingssystem)

Denna symbol på batteriet eller på förpackningen betyder att batteriet inte skall behandlas som vanligt hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för kvicksilver (Hg) eller bly (Pb) läggs till om batteriet innehåller mer än 0,0005% kvicksilver eller 0,004% bly. Med att sörja för att dessa batterier blir kastade på ett riktigt sätt kommer du att bidra till att skydda miljön och människors hälsa från potentiella negativa konsekvenser som annars kunnat blivit orsakat av felaktig avfallshantering. Återvinning av materialet vill bidra till att bevara naturens resurser. När det gäller produkter som av säkerhet, prestanda eller dataintegritetsskäl kräver permanent anslutning av ett inbyggt batteri, bör detta batteri bytas av en auktoriserad servicetekniker. För att försäkra att batteriet blir behandlat korrekt skall det levereras till återvinningsstation för elektriska produkter när det är förbrukat. För alla andra batterier, vänligen se avsnittet om hur man tar bort batteriet på ett säkert sätt. Lämna batteriet på en återvinningsstation för förbrukade batterier. För mer detaljerad information rörande korrekt avfallshantering av denna produkt eller batterier, vänligen kontakta ditt kommunkontor, din avfallsstation eller din återförsäljare där du köpt produkten.

Innehållsförteckning

Komma igång

Sätta i batterier i fjärrkontrollen 8

1: Montera bordsstativet (förutom KDL-65HX92x) 8

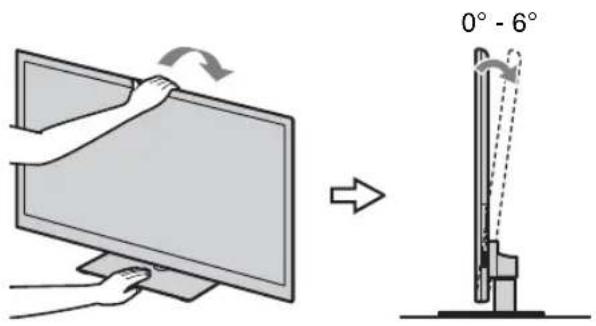

2: Justera TV:ns visningsvinkel....10

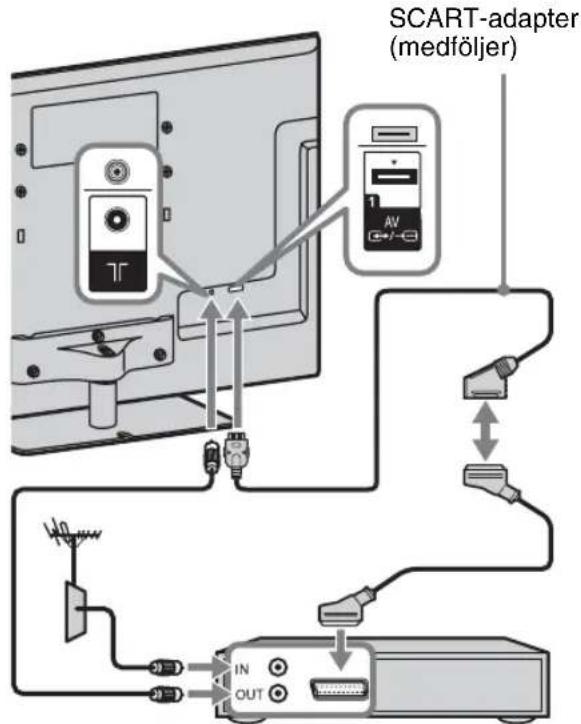

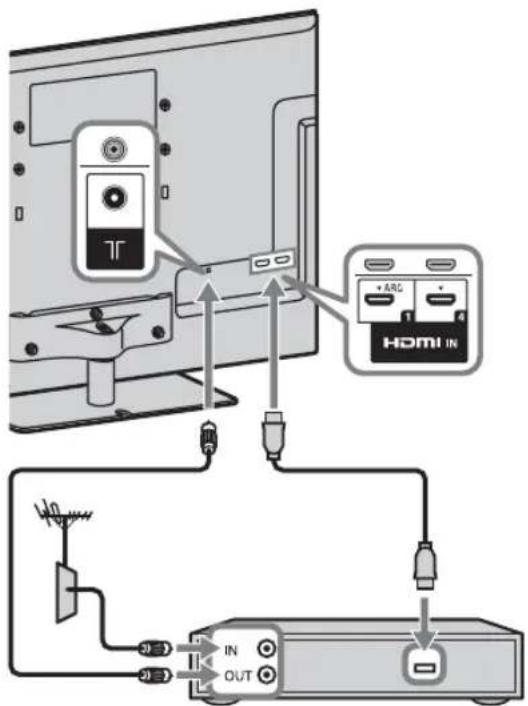

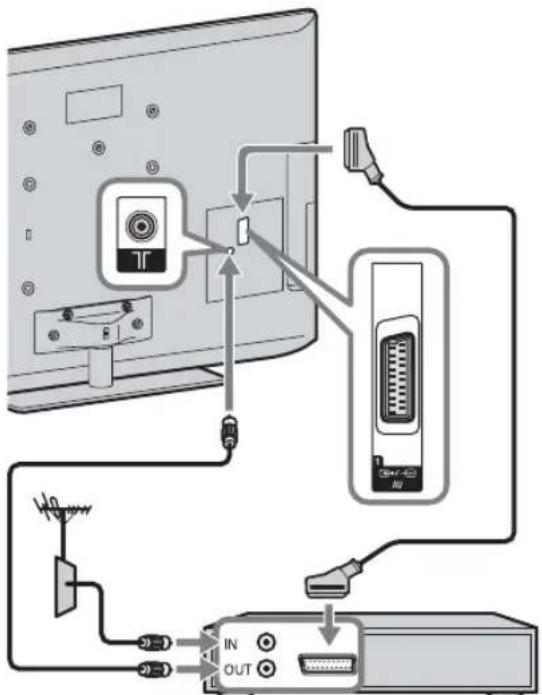

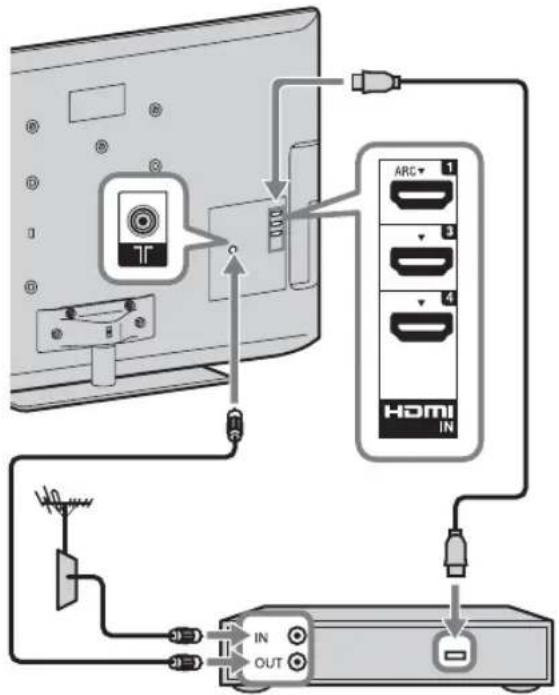

3: Ansluta en antenn/digitalbox/inspelare (t ex en DVD-inspelare)....11

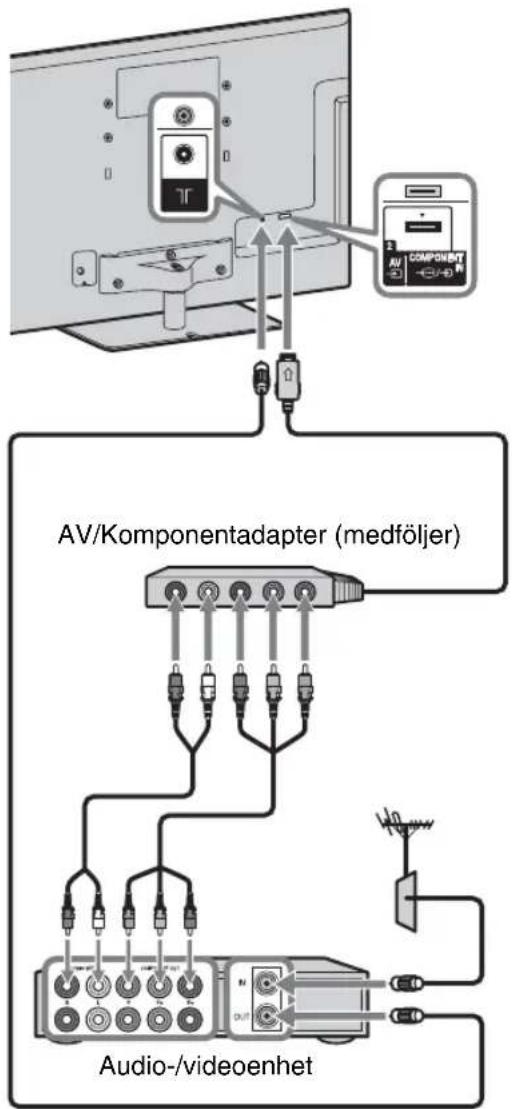

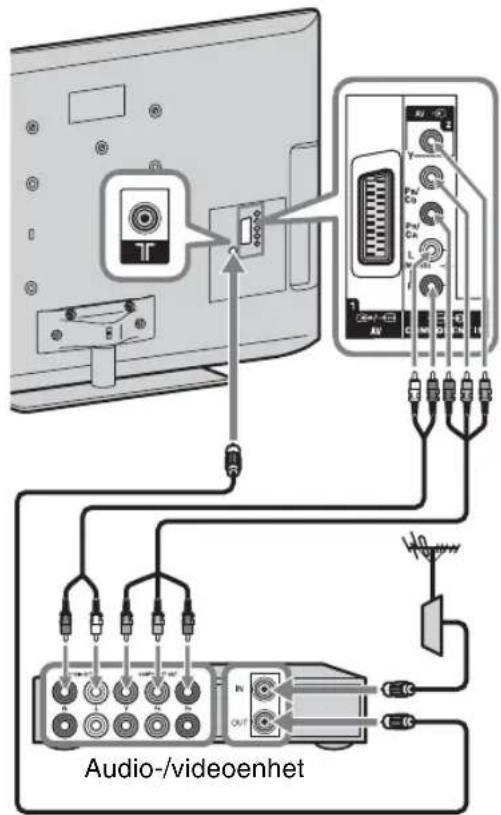

4: Ansluta ljud-/videoenheter....12

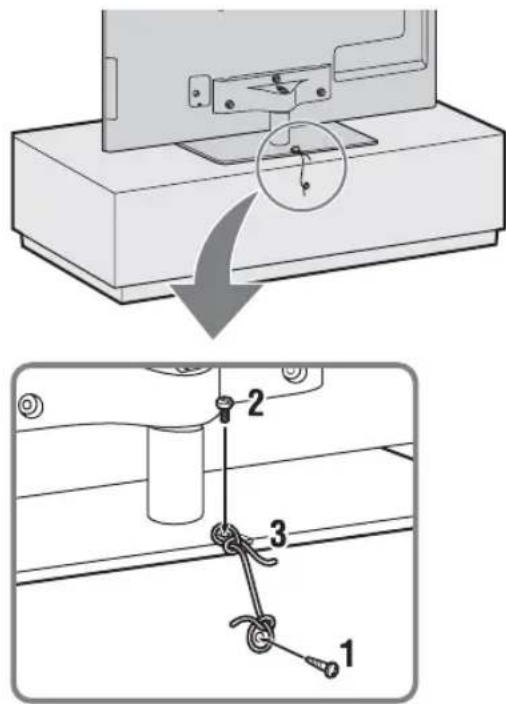

5: Förhindra att TV:n välter 13

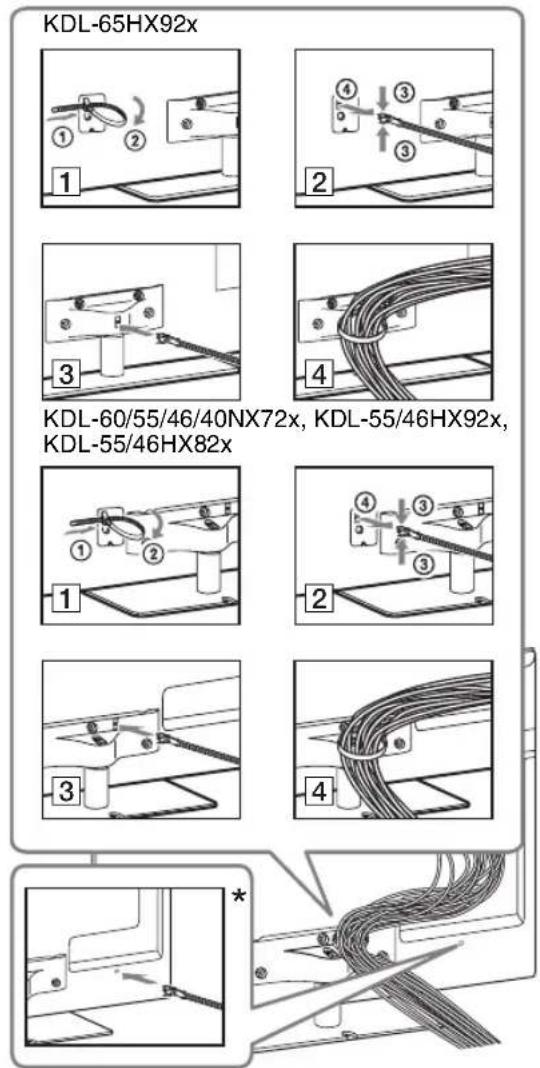

6: Binda ihop kablarna 14

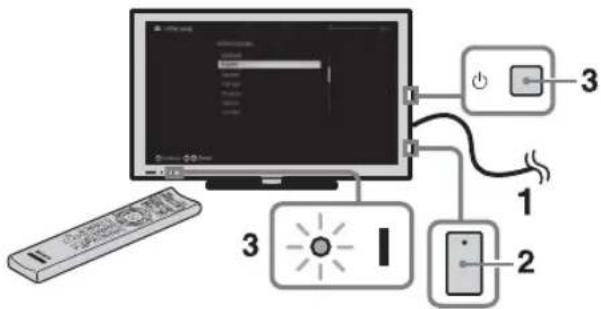

7: Utföra startinställningar 14

Använda din BRAVIA-TV

Titta på TV....16

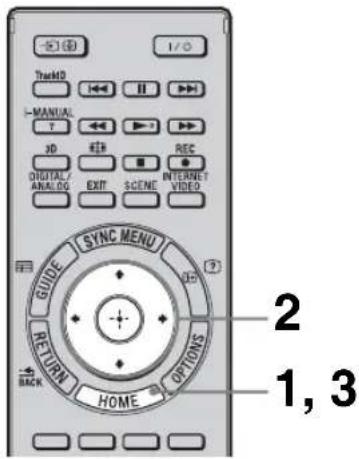

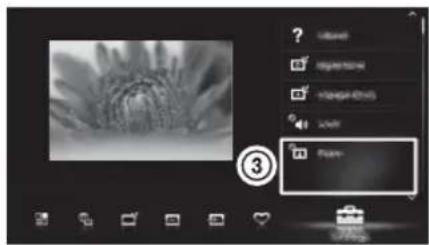

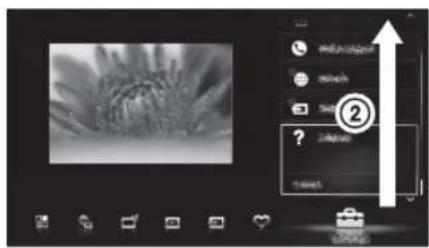

Välja olika funktioner och inställningar (Home-meny)....18

Visa bruksanvisning (i-Manual)....20

Nätverksinstallation

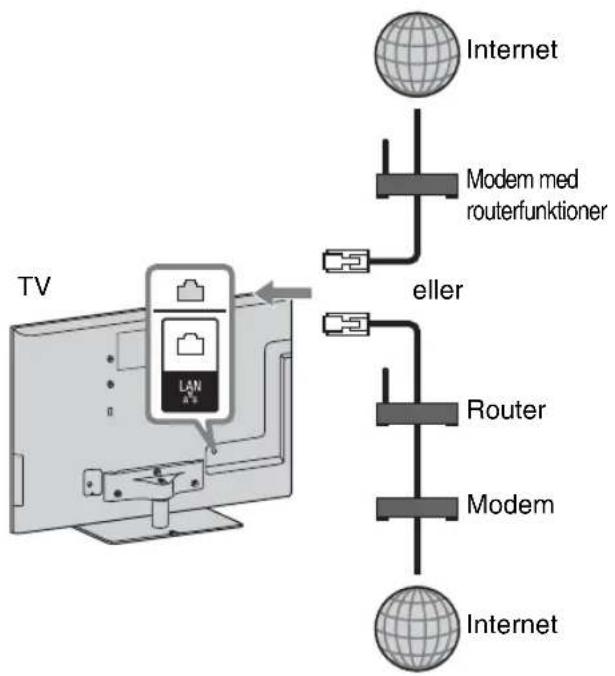

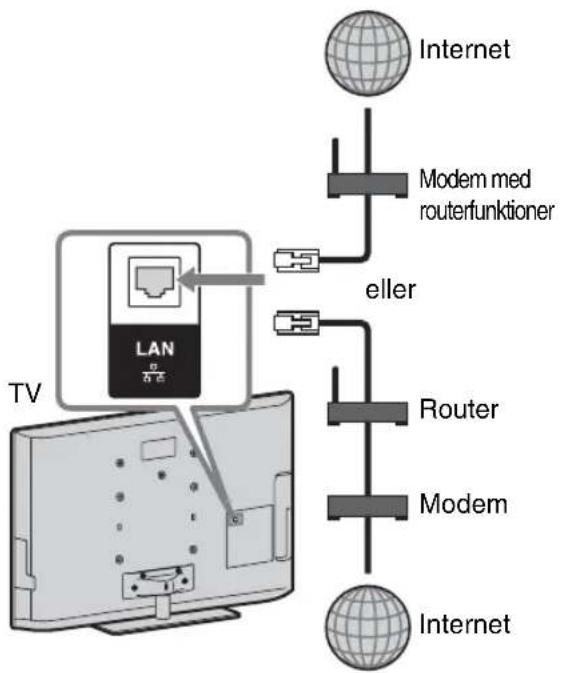

Förbereda ett trådbaserat nätverk....22

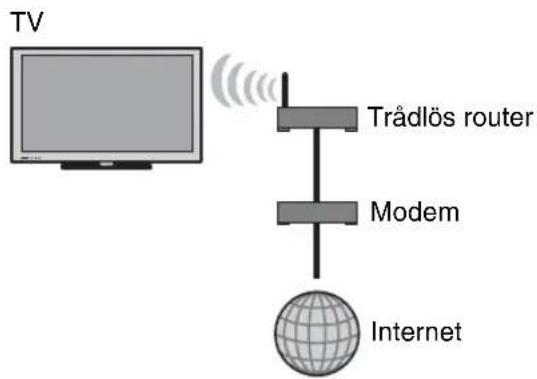

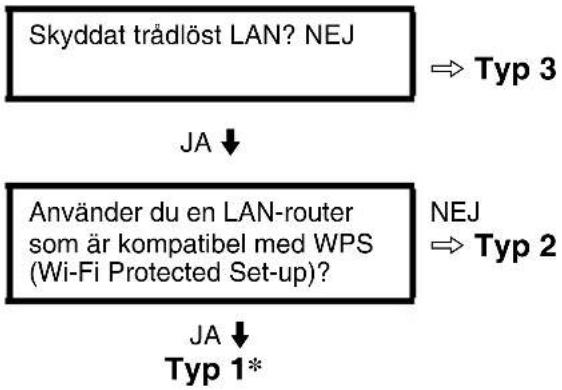

Förbereda ett trådlöst LAN....22

Ställa in en Internet-anslutning....23

Om du inte kan ansluta till Internet....24

Justera visningsinställningar för server....24

Övrig information

Felsökning....26

Specifikationer....27

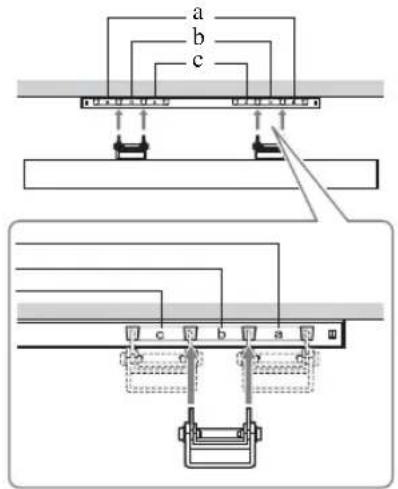

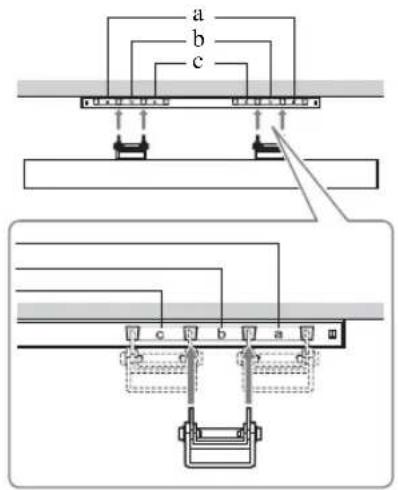

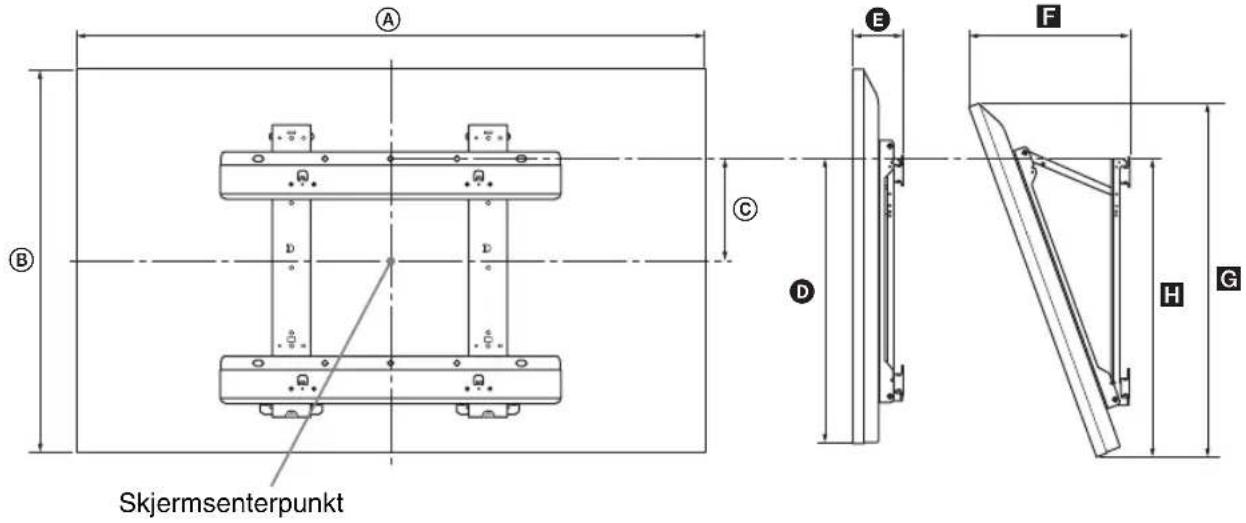

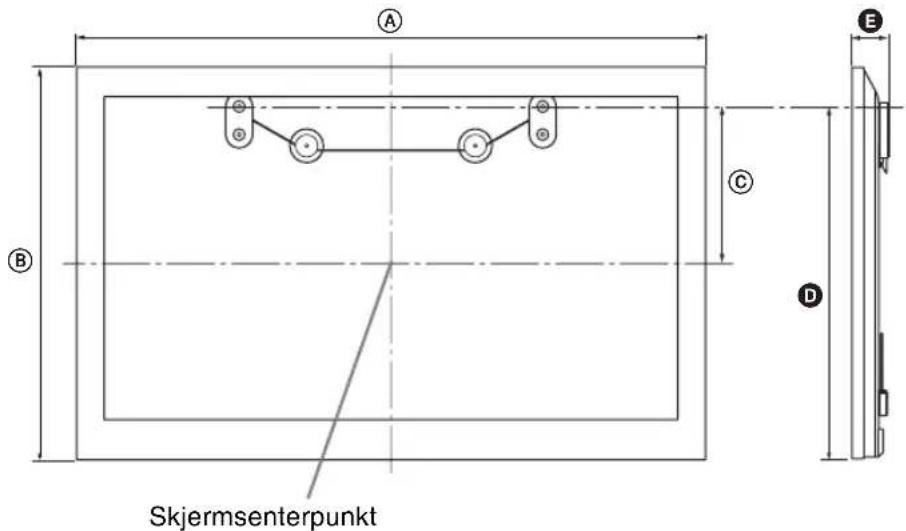

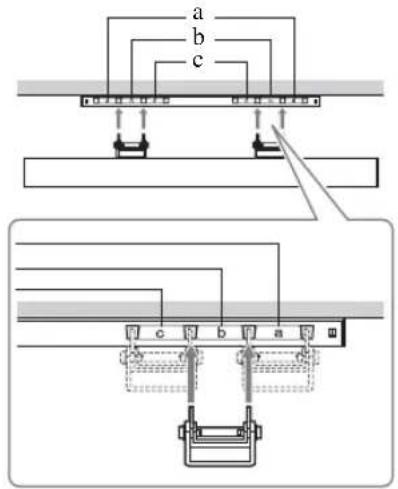

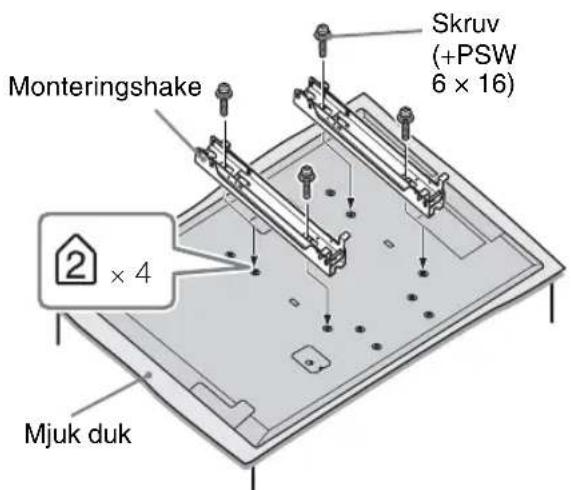

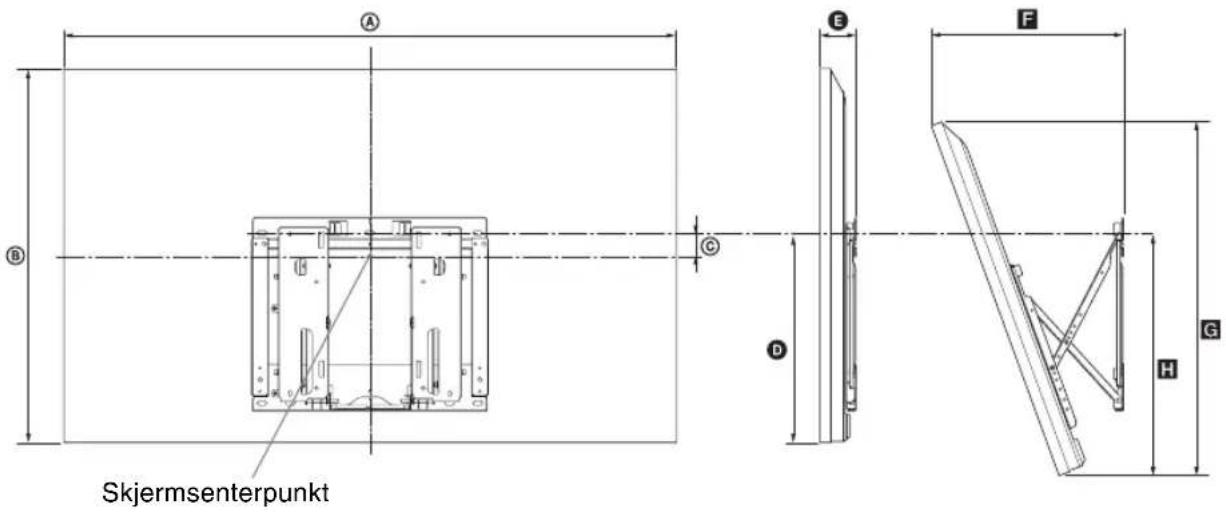

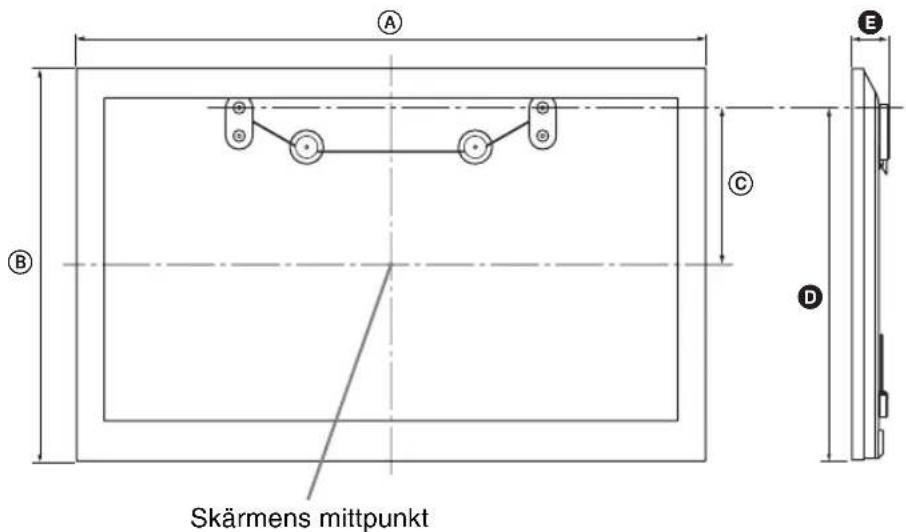

Installera tillbehören (väggfäste/väggkonsol)....30

Säkerhetsinformation 35

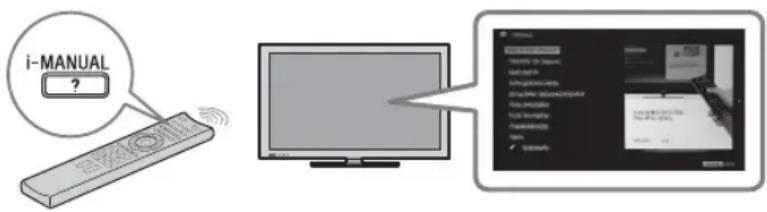

Efter att du ställt in din BRAVIA-TV och lärt dig de grundläggande funktionerna med hjälp av den här bruksanvisningen hittar du mer utförliga beskrivningar av TV:ns funktioner i den inbyggda bruksanvisningen (i-Manual).

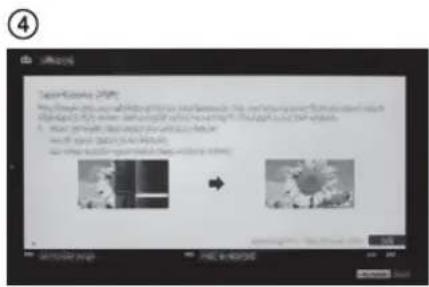

Den här TV:n har en inbyggd bruksanvisning (i-Manual).

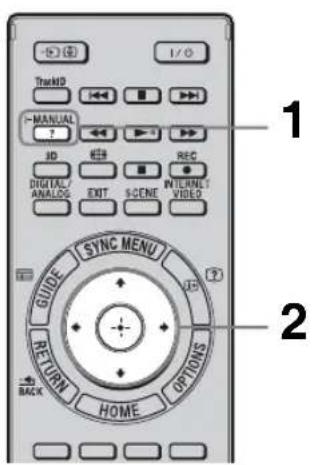

Öppna i-Manual genom att trycka på i-MANUAL på fjärrkontrollen och välj ett alternativ. Du hittar mer information på sidan 20 i den här bruksanvisningen. Innehållet i i-Manual kan variera beroende på modell/region/område.

Innehållet i i-Manual

Så här använder du i-Manual

"BRAVIA" TV-funktioner

3D-funktion

Intelligent närvarosensor

"BRAVIA" Internet Video

Internetwidgets

Trådlöst LAN

"BRAVIA" Sync med "Kontroll för HDMI"

Redo för Skype

TrackID™/Musiksökning/Videosökning

USB HDD-inspelning

Titta på TV

3D-funktion

Digital elektronisk programguide

Favoriter

Skärmformat

Bildläge

Text

Stillbilder/Musik/Videor

Tvillingbild (PIP)

Tvillingbild (P&P)

NVOD/MF

Inställningar/Home-meny

Om hemmenyn

Inställningar


Ljud

Systeminställningar

i-Manual

Digital inställning

Analog inställning

Ext. ingångar

Nätverk

Produktstöd

Använda annan utrustning/Internet

VCR-/DVD-spelare

Ljudsystem

USB-enhet (t.ex. digitalkamera)

Bildram

HDMI-utrustning

Internet/Trådlöst LAN

Hemmanätverk

Media Remote

Dator

Beskrivning av delar

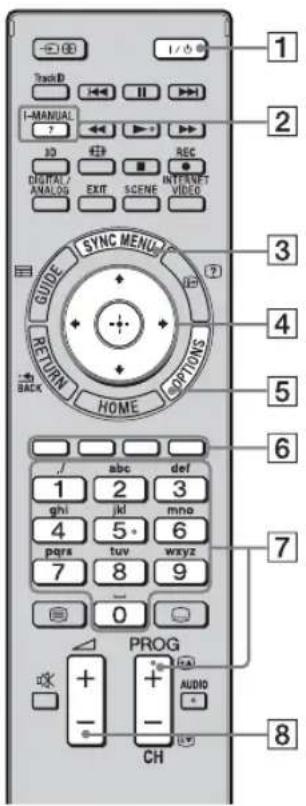

Fjärrkontroll

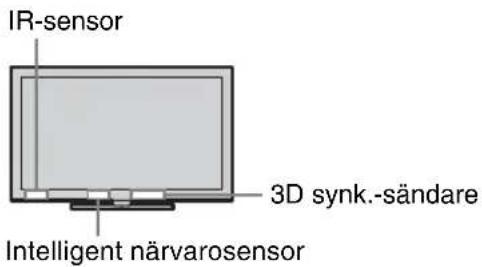

TV-kontroller och indikatorer

Terminaler

Felsökning

Index

Bokmärken

(förutom KDL-65HX92x)

Fästskruvar för bordsstativ

(M5 × 16) (3)

(förutom KDL-65HX92x, KDL-60NX72x)

Monteringsskruvar för bordsstativ (M6 × 14) (4)

(endast KDL-60/55/46NX72x,

KDL-55/46HX92x, KDL-55/46HX82x)

Monteringsskruvar för bordsstativ (M6 × 14) (3)

(endast KDL-40NX72x)

Insexnyckel (1)

(förutom KDL-65HX92x)

AV/Komponentadapter (1)

(förutom KDL-65HX92x)

SCART-adapter (1)

(förutom KDL-65HX92x)

Kamera och mikrofonenhet (1)

(endast KDL-65/55/46HX92x)

3D-glasögon (batteri medföljer) (2)

(endast KDL-65/55/46HX92x)

Fodral för 3D-glasögon (2)

(endast KDL-65/55/46HX92x)

Bruksanvisningar (den här bruksanvisningen) och andra dokument

*1 Se den broschyr som medföljer bordsstativet för monteringsanvisningar för bordsstativet.

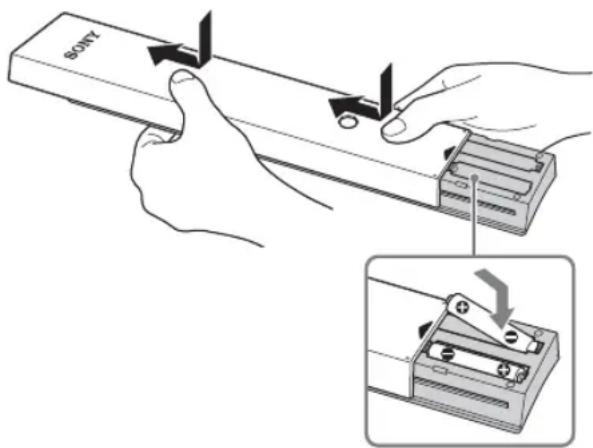

Sätta i batterier i fjärrkontrollen

1 Ta bort skyddsarket.
2 Tryck och skjut skyddet uppåt.

1: Montera bordsstativet (förutom KDL-65HX92x)

För KDL-55/46HX92x, KDL-55/46HX82x, KDL-55/46/40NX72x

1 Se bifogade broschyr om bordsstativet för rätt montering på vissa TV-modeller.

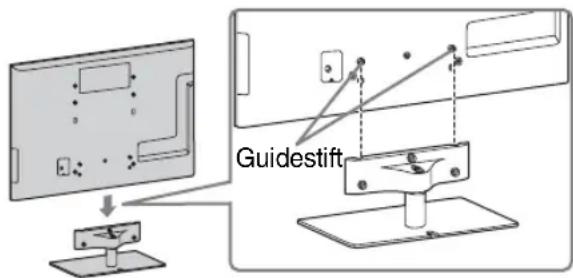

2 Placera TV-apparaten på bordsstativet.

[NO TEXT]
- Rikta in TV:n uppifrån och skjut in den tills det inte går att se guidestiften.

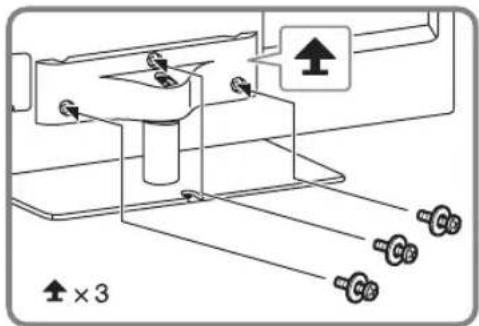

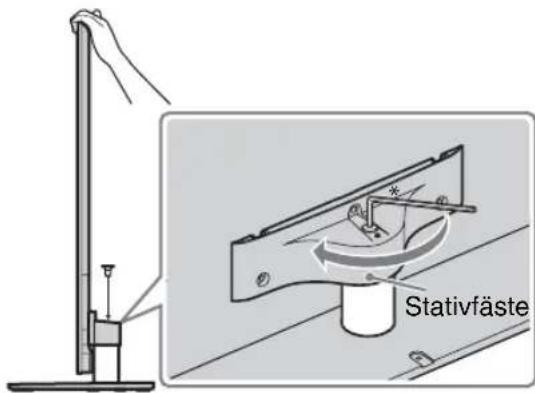

3 Förankra TV-apparaten på bordsstativet efter de pilmarkeringar ↑ som markerar skruvhålen för de medföljande skruvarna.

- Om du använder en elektrisk skruvåtdragare ska du ställa in åtdragningsmomentet på ungefär 1,5 N·m {15 kgf·cm}.

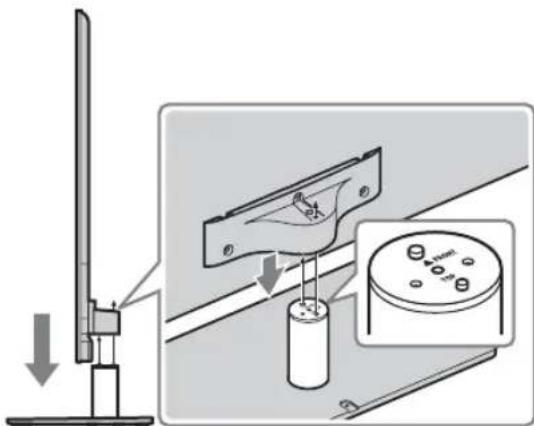

För KDL-60NX72x

1 Rikta in mot de två tapparna på bordsstativet och placera TV:n försiktigt medan du kontrollerar att Δ-markeringen är vänd mot framsidan.

2 Montera TV:n och bordsstativet med medföljande skruvmejsel och sexkantnyckel.

A

- Ställ in vridmomentet på ungefär 3 N·m {30 kgf·cm}.

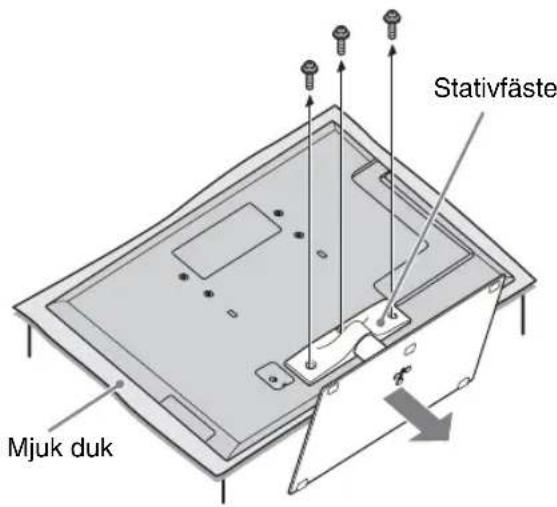

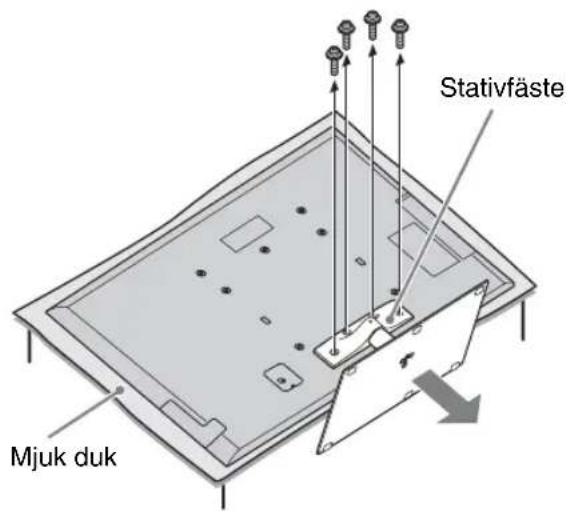

Demontera bordsstativet från TV:n

Demontera bordsstativet från TV:n genom att ta bort fästskruvarna ⚠ steg 3. Skruva loss skruvarna ⚠ för att ta bort stativfästet från KDL-60NX72x om bordsstativet inte ska användas.

För KDL-65HX92x gäller att skruvarna ↑på bordsstativets stativfäste ska plockas bort.

[NO TEXT]

• Ta inte bort bordsstativet av någon annan anledning än att montera motsvarande tillbehör på TV:n.
• När du tar bort bordsstativet från TV:n ska du lägga skärmen nedåt på en stabil arbetsyta som är större än TV:n.
• För att undvika skador på LCD-skärmens yta ska du placera en mjuk duk på arbetsytan.
• Se till att TV:n är i vertikalt läge innan den slås på. För att undvika ojämn bilduniformitet ska TV-apparaten inte slås på med LCD-panelen riktad nedåt.

▶ För KDL-65HX92x

▶ För KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

2: Justera TV:ns visningsvinkel

Denna TV kan justeras inom de vinklar som visas nedan.

Vinkeljustering (svivel) (förutom KDL-65HX92x, KDL-60NX72x)

[NO TEXT]

- När du justerar vinkeln ska du hålla stativet med en hand för att undvika att stativet glider eller att TV:n tippar.

Vinkeljustering (luta) (förutom KDL-65HX92x, KDL-60NX72x)

[NO TEXT]

- Kontrollera så det inte finns några föremål framför TV:n.

- Utsätt inte den intelligenta närvarosensorn för direkt solljus eller annat starkt ljus, eftersom det kan uppstå fel.

3: Ansluta en antenn/ digitalbox/inspelare (t ex en DVD-inspelare)

• Använd en antennkabelkontakt som inte är tjockare än 14 mm.
• Använd en HDMI-kabelkontakt som är 12 mm (tjocklek) × 21 mm (bredd).

Ansluta en digitalbox/inspelare (t ex DVD-inspelare) med SCART

▶ För KDL-65HX92x

Digitalbox/inspelare (t ex DVD-inspelare)

▶ För KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

Digitalbox/inspelare (t ex DVD-inspelare)

- En universell SCART-kontakt med högervinklad anslutning rekommenderas för denna anslutning.

Ansluta en digitalbox/inspelare (t ex DVD-inspelare) med HDMI

▶ För KDL-65HX92x

Digitalbox/inspelare (t ex DVD-inspelare)

▶ För KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

Digitalbox/inspelare (t ex DVD-inspelare)

4: Ansluta ljud-/videoenheter

▶ För KDL-65HX92x

▶ För KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

5: Förhindra att TV:n välter

1 Dra fast en träskruv (4 mm diameter, medföljer ej) i TV-bänken.

2 Dra fast en maskinskruv (medföljer ej) i skruvhålet på TV:n.

För KDL-65HX92x

Använd M6 skruv

För KDL-60/55/46/40NX72x,

KDL-55/46HX92x, KDL-55/46HX82x

Använd M4 skruv

3 Förbind träskruven och maskinskruven med ett kraftigt band (medföljer ej).

Längden på M6/M4-maskinskruven skiljer sig åt beroende på kabelns diameter.

Se bilden nedan.

6: Binda ihop kablarna

• Ta bort kabelklämman från nätanslutningslocket (se steg 1 och 2) innan du binder ihop kablarna. Återanvänd kabelhållaren (se steg 3) för att binda ihop övriga kablar (se steg 4).
• Bind inte ihop nätkabeln tillsammans med andra kablar.

* Vid installation på väggen ska du fästa kabelhållaren under anslutningarna.

7: Utföra startinställningar

1 Anslut TV:n till eluttaget.
2 Kontrollera att inställningen av ENERGY SAVING är påslagen (●).

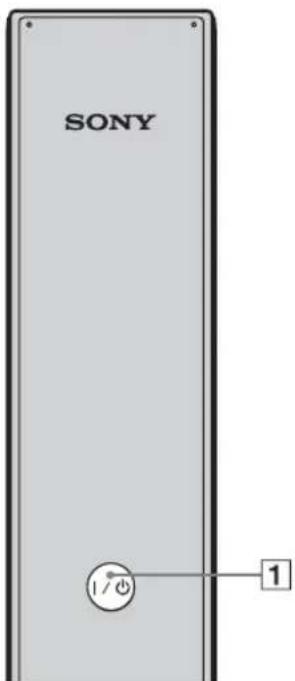

3 Tryck på ⏻ på TV:n. Indikatorn I (ström) tänds och lyser grön. När du slår på TV:n första gången visas språkmenyn på skärmen.

- När du sätter på TV:n första gången gör TV:n en del intern bearbetning för optimering innan du kan utföra startinställningar. Ingen bild visas och inget ljud hörs och timerindikeringen på TV:ns framsida blinkar orange under cirka 40 sekunder. Stäng inte av TV:n under denna bearbetning. Detta förfarande har för vissa TV-apparater utförts på fabriken.

Följ instruktionerna på skärmen.

Digital auto.kanalinst.: När du väljer "Kabel-TV", rekommenderar vi att du väljer "Snabb sökning" för snabb inställning. Ställ in "Frekvens" och "Nätverks-ID" efter den information som du fick från din kabeloperatör. Om ingen kanal hittas med "Snabb sökning", försök med "Fullständig sökning" (även om det kan ta lite tid).

[NO TEXT]

- "Fullständig sökning" kanske inte är tillgänglig i vissa länder/regioner.

Kanalsortering: Ändrar den ordning i vilken de analoga kanalerna är lagrade i TV:n.

1 Tryck på ♘/♀ för att välja den kanal du vill flytta till en ny plats och tryck sedan på ⊕.

2 Tryck på ♗/▽ för att välja den nya platsen för kanalen och tryck sedan på ⊕.

4

- Du kan också ställa in kanaler manuellt.

Titta på TV

- Knapparna 5, ▶, PROG + och AUDIO på fjärrkontrollen har upphöjda små punkter. Använd dessa punkter som en referens när du styr TV-apparaten.

1 Slå på TV:n.

① Aktivera omkopplaren för ENERGY SAVING (●).

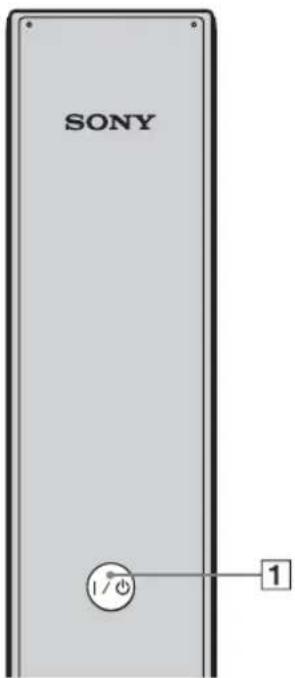

② Tryck på ⏻ på TV:n för att slå på TV:n.

2 Välj ett läge.

3 Välj en TV-kanal.

Använda den digitala programguiden (EPG)

Tryck på GUIDE i digitalt läge för att se programguiden.

Välj digitala kanaler med 0-9. För kanal 10 eller högre trycke du på nästa siffra snabbt.

Fjärrkontrollens delar och kontroller

Använd den medföljande fjärrkontrollen för att styra din TV. Fjärrkontrollens grundläggande funktioner förklaras här. För information om alla fjärrkontrollens funktioner, se den inbyggda bruksanvisningen (i-Manual) (sidan 20) genom att trycka på i-MANUAL.

Fjärrkontrollens baksida

1V/

Tryck för att slå på och stänga av TV:n från standbyläge.

2 i-MANUAL

Visar din inbyggda bruksanvisningen (i-Manual).

3 SYNC MENU

Visar BRAVIA Sync Menu så att du kan styra BRAVIA Sync-kompatibel utrustning som är ansluten till TV:n.

4 ↑/↓/↔/→/ ⊕

Flyttar markören på skärmen och bekräftar objektet.

5 OPTIONS

Visar en lista med praktiska funktioner och menygenvägar. Menyalternativen varierar beroende på den aktuella källan och/eller innehållet.

6 Färgade knappar

När de färgade knapparna är tillgängliga visas en användningsvägledning på skärmen.

7 PROG/CH +/-/Sifferknappar

Välj kanaler i TV-läge.

8 ∠ +/−

Justerar volymen.

Välja olika funktioner och inställningar (Home-meny)

Du kan välja alla funktioner från Home-menyn.

Se sidan 19 för ett schema över Home-menyn.

1 Tryck på HOME.

2 Välj alternativ genom att trycka på //// .

Så här väljer du alternativ i Home-menyn (till exempel "Inställningar")

① Välj "Inställningar" genom att trycka på ⇔/⇔. Innehållet i "Inställningar" visas till höger.
② Välj "Bild" genom att trycka på ⇌/♡.
③Öppna menyn genom att trycka på ✉ Välj alternativ genom att trycka på ♣/∅/⇔/⇔ enligt anvisningarna och bekräfta genom att trycka på ⏻

3 Avsluta genom att trycka på HOME.

Efter att du har tryckt på HOME på fjärrkontrollen visas följande ikoner som kategorier. Vilka kategorier som är tillgängliga varierar beroende på TV-modell, region, land och sändningsförhållanden.

TV Du kan välja en lista med TV-kanaler eller en programguide.

Media Du kan spela upp foto-/musik-/videoinnehåll via USB-enheter eller hemmanätverket.

Inmatning Du kan välja utrustning som är ansluten till TV:n.

Favoriter/Historia Gör det enkelt att snabbt komma åt saker du använder ofta eller har använt nyligen, som till exempel TV-kanaler, externa källor eller mediefiler.

Inställningar Innehåller alla konfigurationer för att anpassa dina TV-inställningar.

Widgets Ger åtkomst till Widgets.

Applikation Du kan använda olika program som "Musiksökning", "Webbläsare", etc.

Qriocity Aktiverar åtkomst till "Qriocity"-onlinetjänsten.

Internetinnehåll Du kan använda Internetinnehållstjänster.

Rekommendationer Visar rekommendationer för program som du kanske gillar baserat på din visningshistorik.

Inspelningar Du kan göra timerinspelningar till en ansluten USB HDD-enhet och välja inspelat innehåll att spela upp.

Visa bruksanvisning (i-Manual)

Bruksanvisningar finns inbyggda i din BRAVIA TV och de kan läsas på skärmen. Du kan lära dig mer om din TV:s funktioner genom att ta fram din i-Manual med en knapptryckning.

1 Tryck på i-MANUAL.

2 Välj alternativ genom att trycka på ♠/▽/↔/↔/⊕.

Så här väljer du alternativ i i-Manual

① Välj ett alternativ genom att trycka på ♣/♀. Alternativets innehåll visas till höger som ett andra lager.
② Gå till det andra lagret genom att trycka på ⇒.
③Välj ett alternativ från det andra lagret genom att trycka på ♠/♥. En översikt över alternativet visas till höger. Om det finns ett tredje lager visar du översikten över alternativet genom att upprepa det här steget.
④ Välj ett alternativ genom att trycka på ⇒. Innehållet visas.

Beskrivning av i-Manual-skärmen

Gå tillbaka till föregående sida genom att trycka på

Gå till nästa sida genom att trycka på ↓

Sidnummer/totalt antal sidor

Gå tillbaka till föregående sida genom att trycka på RETURN

Starta funktionen genom att trycka på

- Detta visas endast när funktionen är tillgänglig.

Använda bokmärken

i-Manual har en bokmärkesfunktion. Du kan bokmärka sidor med färgade knappar enligt anvisningarna längst ner på skärmen. Gå till översta sidan i i-Manual och välj "Bokmärken" för att komma åt dina registrerade bokmärken.

Lagra den senast visade sidan

i-Manual kommer ihåg den senast visade sidan. Tryck på i-MANUAL när i-Manual visas för att återgå till TV-bilden. Om du trycker på i-MANUAL igen visas den senast visade informationen igen. Om du vill gå tillbaka till början av i-Manual går du tillbaka till startsidan enligt anvisningarna på skärmen eller genom att trycka på HOME och välja "i-Manual" från "Inställningar" på Home-menyn.

4
- Minnet för senaste sidan återställs automatiskt när du ställer TV:n i standbyläge.

Nätverksinstallation

Om du ansluter den här TV:n till Internet kan du använda flera olika funktioner: visa en stillbild som visar var den är tagen på en karta, Internet-video, etc. Du hittar mer information om funktionerna i i-Manual.

A

- Du måste ha en Internet-anslutning för att kunna ansluta till Internet.

Förbereda ett trådbaserat nätverk

För KDL-65HX92x

Förutom KDL-65HX92x

[NO TEXT]

- Använd en Kategori 7-kabel (medföljer ej) för LAN-anslutningar.

Förbereda ett trådlöst LAN

Med det inbyggda trådlösa nätverket kan du få åtkomst till Internet och ditt hemmanätverk. Med denna funktion kan du ansluta till ett trådlöst nätverk och uppleva fördelarna av att kunna använda ett nätverk utan kablar. Innan du ställer in TV:ns trådlösa LAN-funktion måste du installera en trådlös LAN-router.

Ställa in en Internet- anslutning

Med nätverksfunktionen kan du ansluta TV:n till Internet. Inställningsförfarandet varierar beroende på typen av nätverk och LAN-router. Du måste installera en LAN-router innan du ställer in Internet-anslutningen. Kontrollera din trådlösa LAN-miljö med följande diagram.

Trådlöst LAN

Trådburet LAN → Typ 4

* Typ 1 är enklare att ställa in om routern har en knapp för automatisk inställning, som till exempel Air Station One-Touch Secure System (AOSS). De flesta nya routers har denna funktion. Kontrollera din router.

Typ 1: Följ konfigurationen för "Skyddat nätverk med WPS (Wi-Fi Protected Set-up)".

Typ 2: Följ konfigurationen för "Skyddat nätverk utan WPS (Wi-Fi Protected Set-up)".

Typ 3: Följ konfigurationen för "Oskyddat nätverk med vilken typ av trådlös LAN-router som helst".

Typ 4: Följ konfigurationen för "Konfigurera trådbundet nätverk".

Typ 1: Skyddat nätverk med WPS (Wi-Fi Protected Set-up)

Med WPS-standarden kan du enkelt skydda ett trådlöst hemmanätverk genom att helt enkelt trycka på LAN-routerns WPS-knapp. Innan du ställer in ett trådlöst LAN måste du ta reda på var WPS-knappen sitter på routern och hur du använder den.

Av säkerhetsskäl tillhandahåller "WPS (PIN)" en PIN-kod för din router. PIN-koden förnyas varje gång du väljer "WPS (PIN)".

1 Tryck på HOME och välj därefter

"Nätverk" > "Nätverksinstallation".

2 Välj "Trådlös installation".

3 Välj "WPS (tryckknapp)" för tryckknappsmetoden eller "WPS (PIN)" för PIN-metoden.

• WPS-knappens namn kan variera mellan olika routermodeller (till exempel AOSS-knapp).

4 Följ instruktionerna på installationsskärmen.

Typ 2: Skyddat nätverk utan WPS (Wi-Fi Protected Set-up)

Ett SSID (det trådlösa nätverkets namn) och en säkerhetsnyckel (WEP- eller WPA-nyckel) krävs för att ställa in ett trådlöst LAN. Se routerns bruksanvisning om du inte känner till dem.

1 Tryck på HOME och välj därefter

"Nätverk" > "Nätverksinstallation".
2 Välj "Trådlös installation".
3 Välj "Sök" och välj därefter ett nätverk bland de trådlösa nätverk som visas i listan.
4 Följ instruktionerna på installationsskärmen.

A

- Om du använder WPS aktiveras den trådlösa LAN-routerns säkerhetsinställningar och all utrustning som tidigare var ansluten till det trådlösa nätverket utan säkerhetsinställningar kopplas bort från nätverket.

Aktivera i sådana fall säkerhetsinställningarna på den bortkopplade utrustningen och anslut den igen. Du kan också avaktivera den trädlösa LAN- routerns säkerhetsinställningar och sedan ansluta utrustningen till en TV i oskyddat läge.

Typ 3: Oskyddat nätverk med vilken typ av trådlös LAN-router som helst

Ett SSID (det trådlösa nätverkets namn) krävs.

1 Tryck på HOME och välj därefter

"Nätverk" > "Nätverksinstallation".

2 Välj "Trådlös installation".
3 Välj "Sök" och välj därefter ett nätverk bland de trådlösa nätverk som visas i listan.
4 Följ instruktionerna på installationsskärmen.

A

- Du behöver ingen säkerhetsnyckel (WEP- eller WPA-nyckel) eftersom du inte behöver välja en säkerhetsmetod för den här typen av nätverk.

Typ 4: Konfigurera trådbundet nätverk

Ange respektive alfanumeriskt värde för din router om så behövs. De inställningar som måste anges (till exempel IP-adress, delnätsmask, DHCP) kan variera mellan olika routermodeller och Internet-leverantörer. Se bruksanvisningen från din Internet-leverantör eller bruksanvisningen som medföljde routern för ytterligare information.

1 Tryck på HOME och välj därefter > "Nätverk" > "Nätverksinstallation".
2 Välj "Trädbunden installation".
3 Välj "Auto" om du vill ställa in IP-adress och proxyserver automatiskt eller "Manuell" om du vill ställa in dem manuellt.
4 Följ instruktionerna på installationsskärmen.

Visa nätverksstatus

Du kan bekräfta nätverkets status.

1 Tryck på HOME och välj därefter > "Nätverk" > "Nätverksinstallation".
2 Välj "Visa nätverksstatus".

Om du inte kan ansluta till Internet

Använd diagnostiken för att kontrollera möjliga orsaker till anslutningsproblem och inställningar.

1 Tryck på HOME och välj därefter > "Nätverk" > "Nätverksinstallation".

2 Välj "Visa nätverksstatus".
3 Välj "Kontrollera anslutning". Det här kan ta flera minuter. Du kan inte avbryta diagnostiken efter att du har valt "Kontrollera anslutning".

Justera visningsinställningar för server

Du kan välja att låta visa servrar i hemmanätverket på Home-skärmen. Upp till 10 servrar kan visas automatiskt på Home-menyn.

1 Tryck på HOME och välj därefter > "Nätverk" > "Hemmanätverksinställningar".

2 Välj "Visningsinställningar för server".
3 Välj den server du vill visa på Home- menyn och justera inställningarna.

Om du inte kan ansluta till ditt hemmanätverk

TV:n upptäcker om servern identifieras korrekt när du inte kan ansluta den till hemmanätverket. Om resultatet av diagnostiken indikerar ett fel kontrollerar du möjliga orsaker samt nätverksanslutningar och inställningar.

1 Tryck på HOME och välj därefter

"Nätverk" >

"Hemmanätverksinställningar".

2 Välj "Serverdiagnostik".

Serverdiagnostiken startar. När serverdiagnostiken är klar visas resultatlistan för diagnostiken.

Felsökning

När indikatorn ⏻ (standby) blinkar, räkna hur många gånger den blinkar (intervallet är tre sekunder).

Stäng av TV:n genom att trycka på ⏻, koppla loss nätkabeln från eluttaget och informera din återförsäljare eller ditt Sony servicecenter om antalet blinkningar.

När indikatorn ⏻ (standby) inte blinkar kontrollerar du de olika sakerna i tabellen nedan.

Se även "Felsökning" i i-Manual. Om problemet kvarstår, kontakta en auktoriserad servicetekniker.

Tillstånd Förklaring/åtgård
Ingen bild (skärmen är mörk) och inget ljud.	Kontrollera antenn/kabelanslutningen.Anslut TV:n till eluttaget och tryck på ⏻ på TV:n.Om ⏻-indikatorn (standby) lyser röd trycker du på I/➁.
Små svarta punkter och/eller ljuspunkter syns på skärmen.	Skärmen består av pixlar. Små svarta punkter och/eller ljuspunkter (pixlar) på bildskärmen indikerar inte en felfunktion.
Vissa program kan inte ställas in.	Kontrollera antenn/parabolantenn.
Det går inte att slå på TV:n.	Kontrollera att omkopplaren för ENERGY SAVING är aktiverad (●).
TV:n stängs av automatiskt (TV:n ställs i standby-läge).	Kontrollera om "Avstängn.timer" är aktiverad, eller bekräfta inställningen "Varaktighet" för "På-timer".Kontrollera om "Vilande TV-standby" är aktiverad.Kontrollera om "Närvarosensor" är aktiverad. När ingen tittare känns av framför TV:n under en förinställd tid stängs bilden av automatiskt och endast TV:ns ljud lämnas påslaget. Efter 30 minuter med släckt bild växlar TV:n dessutom till standbyläge.
Fjärrkontrollen fungerar inte.	Byt ut batterierna.Din TV kan vara i SYNC-läge.Tryck på SYNC MENU, välj "TV-styrning" och välj "Home (Meny)" eller "Alternativ" för att styra TV:n.
Lösenordet för "Barnlås" har glömts bort.	Mata in PIN-koden 9999. (PIN-kod 9999 accepteras alltid.)
Det blir varmt runt TV:n.	När TV:n används under en längre tidsperiod blir det varmt runt TV:n. Du kan känna denna värme om du tar på panelen med handen.

Specifikationer

System
Skärmsystem	LCD-skärm (bildskärm med flytande kristaller)
TV-system	Analogt: Beroende på val av land/område: B/G/H, D/K, L, I, MDigitalt: DVB-T2 (endast KDL-65HX923/60NX723/55HX923/55HX823/55NX723/46HX923/46HX823/46NX723/40NX723)DVB-T/DVB-C
Färg/videosystem	Analogt: PAL, PAL60 (endast videoingång), SECAM, NTSC3.58, NTSC4.43 (endast videoingång)Digitalt: MPEG-2 MP@ML/HIL, H.264/MPEG-4 AVC MP/IIP@L4
Kanaltäckning	Analogt: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69/M: A2-A13, A14-A79Digitalt: VHF/UHF
Ljudutgång	10 W + 10 W + 10 W + 10 W (KDL-60NX72x)10 W + 10 W + 10 W (KDL-65/55/46HX92x, KDL-55/46HX82x, KDL-55/46/40NX72x)
Uttag för ingångar/utgångar
Antennkabel	75 ohms extern anslutning för VHF/UHF
∅-/AVI	21-polig scart-kontakt (CENELEC standard) inkl. ljud/videoingång, RGB-ingång och TV-ljud/videoutgång.
∅AV2	Videoingång (phonokontakt)
∅/COMPONENT IN	Understödda format: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iLjudingång (phonokontakter)
HDMI IN1, 2, 3, 4	Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iLjud: Tvåkanalig linjär PCM: 32, 44,1 och 48 kHz, 16, 20 och 24 bitar, Dolby DigitalAnalog ljudingång (minijack) (endast HDMI IN4)PC-ingångARC (Audio Return Channel) (endast HDMI IN1)
∅ DIGITAL AUDIO OUT(OPTICAL)	Digitalt optiskt uttag (tvåkanalig linjär PCM, Dolby Digital)
∅ AUDIO OUT / ∅	Ljudutgång (stereo minijack)Hörlursuttag
∅ PC IN(endast KDL-65HX92x)∅/-∅P C I N(förutom KDL-65HX92x)	PC-ingång (Mini D-sub 15-polig)∅ PC-ljudingång (minijack)
ψ1, ψ (HDD REC)	USB-port, USB HDD-enhetsport (endast ψ)
	CAM-plats (CA-modul)
∅ LAN	10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö, kan anslutningshastigheten avvika. Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte för denna TV.)

Modellnamn KDL- 65HX92x 60NX72x 55HX92x
Strömförsörjning och övrigt
Strömförsörjning		220 V – 240 V AC, 50 Hz
Energieffektivitetsklass		A	A	A
Skärmstorlek (diagonalt uppmätt)		Cirka 163,9 cm/65 tum	Cirka 152,5 cm/60 tum	Cirka 138,8 cm/55 tum
Effektför-brukning	i "Hemma"/"Standard"-läge	158 W 114 W 113 W
	i "Butik"/"Dagsljus"-läge	276 W 193 W 190 W
Medelårsförbrukning*1		219 kWh 166 kWh 157 kWh
Effektförbrukning i viloläge*2 (standby)		0,3 W (16,5 W i programuppdateringsläge/EPG-uppdateringsläge)	0,3 W (15 W i programuppdateringsläge/EPG-uppdateringsläge)	0,25 W (16 W i programuppdateringsläge/EPG-uppdateringsläge)
Bildupplösning		1 920 punkter (horisontell) × 1 080 linjer (vertikal)
Dimension (cirka) (b × h × d)
med bordsstativ		150,4 × 93,5 × 37,4 cm 140,5 × 87,4 × 30,4 cm 127,8 × 80,3 × 30,8 cm
utan bordsstativ		150,4 × 90,0 × 4,5 cm	140,5 × 84,4 × 3,3 cm	127,8 × 77,1 × 3,8 cm
Modellnamn KDL-		65HX92x	60NX72x	55HX92x
Vikt (cirka)
med bordsstativ		51,7 kg 34,3 kg 31,6 kg
utan bordsstativ		43,2 kg 28,8 kg 26,1 kg
Medföljande tillbehör	Se "Kontrollera tillbehören" (sidan 8).
Extra tillbehör	Väggkonsol: SU-WH500 (förutom KDL-65HX92x)Väggfäste: SU-WL700 (förutom KDL-65HX92x, KDL-60NX72x)SU-WL500TV-stativet: SU-B551S (KDL-55HX92x)3D-glasögon: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50Kamera och mikrofonenhet: CMU-BR100USB-adapter för trådlöst LAN
Driftstemperatur	0 °C – 40 °C
Driftsluftfuktighet	10 % – 80 % RH (icke-kondenserande)

Modellnamn KDL- 55HX8		2x 55NX72x 46HX92x
Strömförsörjning och övrigt
Strömförsörjning		220 V – 240 V AC, 50 Hz
Energieffektivitetsklass		A	A	A
Skärmstorlek (diagonalt uppmätt)		Cirka 138,8 cm/55 tum	Cirka 138,8 cm/55 tum	Cirka 116,8 cm/46 tum
Effektför-brukning	i "Hemma"/"Standard"-läge	115 W 112 W 84,0 W
	i "Butik"/"Dagsljus"-läge	188 W 192 W 149 W
Medelårsförbrukning*1		160 kWh 164 kWh 117 kWh
Effektförbrukning i viloläge*2 (standby)		0,25 W (16 W i programuppdateringsläge/EPG-uppdateringsläge)	0,3 W (15 W i programuppdateringsläge/EPG-uppdateringsläge)	0,25 W (15 W i programuppdateringsläge/EPG-uppdateringsläge)
Bildupplösning		1 920 punkter (horisontell) × 1 080 linjer (vertikal)
Dimension (cirka) (b × h × d)
med bordsstativ		128,0 × 80,4 × 30,5 cm 128,1 × 8	0,5 × 30,5 cm 108,1 × 69,2 × 25,8 cm
utan bordsstativ		128,0 × 77,4 × 2,7 cm 128,1 × 77,4 × 2,7 cm 108,1 × 66,0 × 3,8 cm
Vikt (cirka)
med bordsstativ		28,3 kg 28,2 kg 24,0 kg
utan bordsstativ		23,2 kg 23,1 kg 19,4 kg
Medföljande tillbehör		Sc "Kontrollera tillbehören" (sidan 8).
Extra tillbehör		Väggkonsol: SU-WH500Väggfäste: SU-WL700SU-WL500TV-stativet: SU-B551S (KDL-55HX82x, KDL-55NX72x)SU-B461S (KDL-46HX92x)3D-glasögon: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50Kamera och mikrofonenhet: CMU-BR100USB-adapter för trådlöst LAN
Driftstemperatur		0 °C – 40 °C
Driftsluftfuktighet		10 % – 80 % RH (icke-kondenserande)

Modellnamn KDL- 46HX8		2x 46NX72x 40NX72x
Strömförsörjning och övrigt
Strömförsörjning		220 V – 240 V AC, 50 Hz
Energieffektivitetsklass		A	A	A
Skärmstorlek (diagonalt uppmätt)		Cirka 116,8 cm/46 tum Cirka 116,8 cm/46 tum Cirka 101,6 cm/40 tum
Effektför-brukning	i "Hemma"/"Standard"-läge	83,0 W	82,0 W	66,0 W
	i "Butik"/"Dagsljus"-läge	153 W 134 W 129 W
Modellnamn KDL- 46HX82x 46NX72x 40NX72x
Medelårsförbrukning*1	115 kWh 120 kWh 96 kWh
Effektförbrukning i viloläge*2 (standby)	0,25 W (15 Wi programuppdateringsläge/EPG-uppdateringsläge)	0,25 W (14 Wi programuppdateringsläge/EPG-uppdateringsläge)	0,25 W (14 Wi programuppdateringsläge/EPG-uppdateringsläge)
Bildupplösning	1 920 punkter (horisontell) × 1 080 linjer (vertikal)
Dimension (cirka) (b × h × d)
med bordsstativ	108,3 × 69,3 × 25,5 cm 108,4 × 69,4 × 25,5 cm 94,9 × 61,8 × 21,0 cm
utan bordsstativ	108,3 × 66,3 × 2,7 cm 108,4 × 66,3 × 2,7 cm 94,9 × 58,7 × 2,7 cm
Vikt (cirka)
med bordsstativ	21,1 kg 20,1 kg 16,9 kg
utan bordsstativ	16,8 kg 15,8 kg 13,1 kg
Medföljande tillbehör	Se "Kontrollera tillbehören" (sidan 8).
Extra tillbehör	Väggkonsol: SU-WH500Väggfäste: SU-WL700SU-WL500TV-stativet: SU-B461S (KDL-46HX82x, KDL-46NX72x)SU-B401S (KDL-40NX72x)3D-glasögon: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50Kamera och mikrofonenhet: CMU-BR100USB-adapter för trådlöst LAN
Driftstemperatur	0 °C – 40 °C
Driftsluftfuktighet	10 % – 80 % RH (icke-kondenserande)

*1 Energiförbrukning per år, baseras på TV-apparatens strömförbrukning under 4 timmar per dag, 365 dagar om året. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.
*2 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.

Design och specifikationer kan ändras utan föregående meddelande.

Installera tillbehören (väggfäste/väggkonsol)

Till kunden:

Sony rekommenderar starkt att du låter din Sony-handlare eller en auktoriserad installatör installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-handlare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Din TV kan monteras med väggkonsolen SU-WH500 (förutom KDL-65HX92x) (sidan 31) (säljs separat), eller väggfästena SU-WL700 (förutom KDL-65HX92x, KDL-60NX72x) (sidan 31) och SU-WL500 (sidan 32) (säljs separat).

- Se anvisningarna som medföljer väggfästet för att installera på rätt sätt.

- Se "Demontera bordsstativet från TV:n" (sidan 9).

Expertkunskap är nödvändig för att kunna installera den här produkten, i synnerhet för att kunna bedöma om väggen är tillräckligt stark för att bära upp TV-apparatens vikt. Var därför noga med att överlåta väggmontering av denna produkt till din Sony-handlare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av materiella skador eller personskador som beror på felaktig hantering eller felaktig installation.

När man installerar TV:n på en vägg ska man ta bort skruvarna från TV:ns baksida. (De sitter i skruvhålen för väggmontering.) Förvara alltid de borttagna skruvarna på en säker plats och håll dem borta från barn.

A
- När du tar bort bordsstativet från TV:n ska du lägga skärmen nedåt på en stabil arbetsyta som är större än TV:n.
- För att undvika skador på LCD-skärmens yta ska du placera en mjuk duk på arbetsytan.

SU-WH500 (förutom KDL-65HX92x)

Se bruksanvisningen som medföljer väggkonsol SU-WH500 för att montera på rätt sätt.

[NO TEXT]

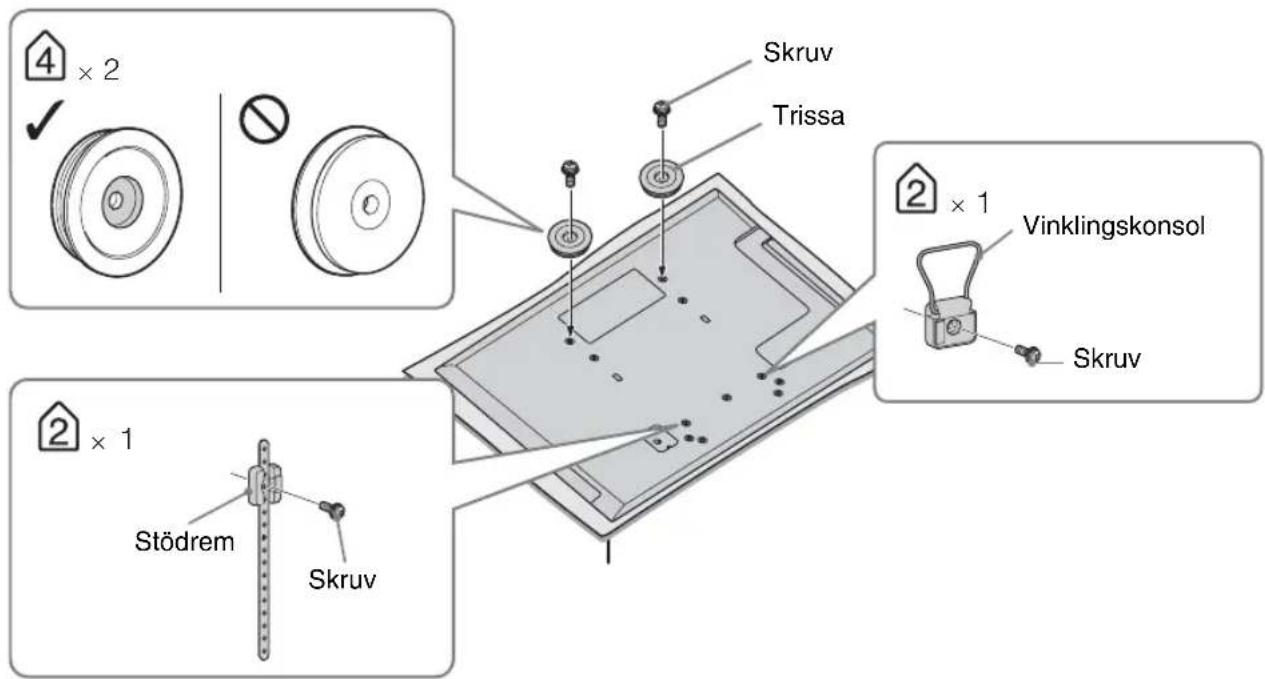

• Montera SU-WH500-tillbehören med TV-skärmen vänd neråt.
• Underläggen som medföljer SU-WH500 behöver inte monteras. (3-1 bruksanvisning för "Installation" av SU-WH500)
• Montera trissorna i de två övre skruvhålen (se bilden ovan) med hjälp av skruvarna som medföljer SU-WH500. (3-3 bruksanvisning för "Installation" av SU-WH500)
• Montera vinklingskonsolen och stödremmen (se bilden) med hjälp av skruvarna som medföljer SU-WH500 (3-4, 5 i bruksanvisning för "Installation" av SU-WH500)

SU-WL700 (förutom KDL-65HX92x, KDL-60NX72x)

Följ instruktionerna i den här bruksanvisningen samt i handboken som följer med väggfästet noga så att monteringen av väggfästet uppfyller säkerhetskraven. Siffrorna inom parantes indikerar installationsstegen som beskriv i handboken som följer med väggfästet.

1 Kontrollera delarna som följer med väggfästet (1).

Se handboken som följer med väggfästet.

2 Välja installationsplats. (2-1)

Se följande "Tabell över TV:ns installationsmått". Se till att det finns ett tillräckligt stort mellanrum mellan TV-apparaten, taket och utskjutande delar av väggen enligt instruktion.

3 Fäst basplattan på väggen. (2-2 genom 3)

Avgör var skruvarna skall sitta på väggen och fäst Basplattan. Se handboken som följer med väggfästet för mer information.

4 Ta vid behov loss bordsstativet från TV-apparaten. (4-1)

[NO TEXT]

- Se "Demontera bordsstativet från TV:n" (sidan 9) för detaljerad information.

5 Fäst monteringsfästet och läsplattan. (4-3 genom 4-7) Se handboken som följer med väggfästet.

6 Förbered pappersmallen. (5-2)

1. Se följande "Tabell över TV:ns installationsmått" och markera TV:ns konturer på mallen.
2. Tejpa fast mallen på väggen enligt instruktionerna i handboken som följde med väggfästet.
   Följ instruktionerna i handboken som följer med väggfästet för att slutföra installationen. (5-3 genom 6)

SU-WL500

För KDL-65HX92x

För KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

[NO TEXT]

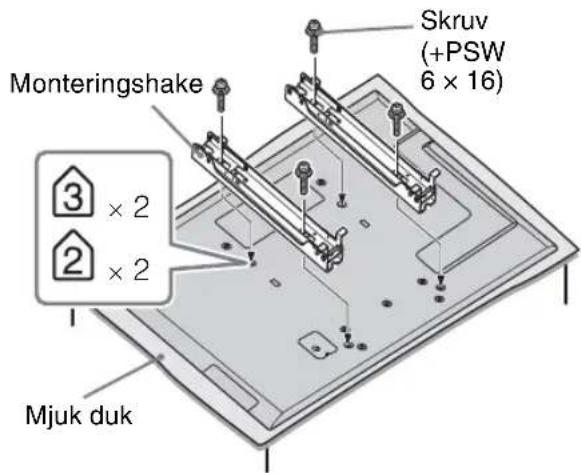

- Fäst monteringshaken med hjälp av de fyra skruvar som medföljer väggfästet.

- När du sätter tillbaka bordsstativet igen bör du se till att fästa skruvarna (som du tidigare avlägsnade) i deras ursprungliga hål på TV:ns baksida.

Diagram/tabell för skruvarnas och hakarnas placering

ModellnamnKDL-	Skruvens placering	Hakens placering
	SU-WL500	SU-WL500
65HX92x	d, g	a
60NX72x
55HX92x/55HX82x/55NX72x	e, j	b
46HX92x/46HX82x/46NX72x
40NX72x

SU-WL500

Skruvens placering

Vid montering av monteringshaken på TV:n.

Hakens placering

Vid montering av TV:n på basplattan.

Tabell över TV:ns installationsmått
①SU-WH500

Värdena i tabellen kan variera något beroende på installationen.

WARNING

Väggen där TV:n ska hängas upp måste vara tillräckligt stark för att kunna bära upp en vikt på åtminstone fyra gånger TV-apparatens vikt. Se "Specifikationer" (sidan 27-29) för information om TV:n vikt.

Säkerhetsinformation

Installation

Installera och använd TV:n enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.
- Placera TV:n på en stabil och plan yta.
- Endast en behörig servicetekniker får utföra vägginstallationer.
- Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:

- Väggkonsol: SU-WH500 (förutom KDL-65HX92x)

- Väggfäste: SU-WL700 (förutom KDL-65HX92x, KDL-60NX72x) SU-WL500

- TV-stativet: SU-B551S (KDL-55HX92x, KDL-55HX82x, KDL-55NX72x) SU-B461S (KDL-46HX92x, KDL-46HX82x, KDL-46NX72x) SU-B401S (KDL-40NX72x)

- Var noga med att använda skruvarna som medföljer väggfästet när du fäster monteringshakarna på TV:n. De medföljande skruvarna är utformade så att de mäter 8 mm - 12 mm i längd, mätt från monteringshakens fästyta. Skruvarnas diameter och längd varierar beroende på väggfästets modell. Användning av andra skruvar kan skada TV:n internt eller medföra att den faller ned.

8 mm - 12 mm

Skruv (medföljer väggfästet)

Monteringsshake

Hakfäste på TV:ns baksida

Transport

• Lossa alla kablar från TV:n innan du transporterar den.
• Det krävs två eller tre personer för att bära en stor TV-apparat.
• När du transporterar TV:n för hand, håll den såsom visas till höger. Tryck inte på LCD-panelen eller ramen runt bildskärmen.

KDL-65HX92x

KDL-60/55/46/40NX72x, KDL-55/46HX92x, KDL-55/46HX82x

- Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.

- Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

Ventilation

• Täck inte för och stoppa inte in några föremål i TV:ns ventilationshål.
• Lämna fritt utrymme runt TV:n enligt nedanstående figur.
• Vi rekommenderar bestämt att du använder Sonys väggfäste för att säkerställa tillräcklig luftcirkulation.

Monterad på väggen

Lämna minst så här mycket fritt utrymme runt TV:n.

Monterad på stativ

Lämna minst så här mycket fritt utrymme runt TV:n.

- För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:

– Lägg inte TV:n platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.
- Placera inte TV:n på en hylla eller matta, i en säng eller i en garderob.
- Täck inte över TV:n med tyg såsom gardiner och lägg inte tidningar och liknande på den.

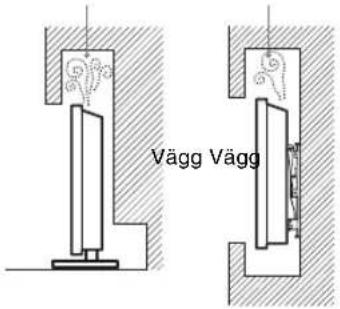

- Installera inte TV:n såsom figurerna nedan visar.

Luften kan inte cirkulera fritt.

Nätkabel

Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:

• Använd endast nätkablar från Sony och inga andra märken.
• För in stickkontakten hela vägen i cluttaget.
• Anslut TV:n till ett eluttag som levererar 220-240 volt AC.
• För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.
• Lossa nätkabeln från eluttaget innan du flyttar TV:n eller utför något arbete på den.
• Håll nätkabeln på avständ från värmekällor.
• Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand.

Anmärkningar

• Använd inte medföljande nätkabel tillsammans med annan utrustning.
• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inne i kabeln kan exponeras eller gå av.
• Modifiera inte nätkabeln.
• Ställ inga tunga föremål på nätkabeln.
• Dra inte i själva kabeln när du lossar nätkabeln från cluttaget - ta tag i stickkontakten.
• Anslut inte alltför många apparater till ett och samma eluttag.
• Använd inte eluttag som inte passar till stickkontakten.

Förbjuden användning

Installera inte och använd inte TV:n på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i TV:n som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom.

Platser:

• Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök.
• Om TV:n placeras i ett omklädesrum för ett allmänt bad eller varma källor kan TV:n skadas av luftburen svavel etc.

• Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.
• Undvik att flytta TV:n från en kall till en varm plats. Plötsliga förändringar i rumstemperaturen kan orsaka kondensbildning. Detta kan göra att TV:n visar en dålig bildkvalitet och/eller dålig färg. Om detta sker måste fukten avdunsta helt innan TV:n startas.

- Spreja aldrig vatten eller rengöringsmedel direkt på TV-apparaten. Det kan droppa ner på skärmens underkant eller dess yttre delar och komma in i TV-apparaten, vilket kan orsaka skador på TV::apparaten.

Miljöer:

- Platser som är mycket varma, fuktiga eller dammiga, där insekter kan sig in i TV:n, där TV:n kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). TV-apparaten får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

- Placera inte TV:n i ett fuktigt eller dammigt utrymme, eller i ett rum med oljig rök eller ånga (nära köksbänkar eller luftfuktare). Det kan orsaka elektriska stötar eller att TV:n blir skev.

- Installera inte TV:n på platser som utsätts för extrema temperaturer som direkt solljus, nära en värmeradiator eller en värmeventil. TV:n kan överhettas i ett sådant förhållande vilket kan orsaka deformation av höljet och/eller fel på TV:n.

Situationer:

- Använd inte TV:n med våta händer, när TV:ns hölje är demonterat eller med tillbehör som inte rekommenderas av tillverkaren. Koppla loss TV:n från eluttaget och antennen när det åskar. - Installera INTE TV:n så att den sticker ut i ett öppet utrymme. Det kan leda till materiella skador eller personskador om en person eller något föremål stöter in i TV:n.

Trasiga delar:

- Kasta aldrig något mot TV:n. Skärmglaset kan gå sönder och orsaka allvarliga personskador. - Om TV:ns hölje spricker, koppla loss TV:n från eluttaget innan du tar i den. Annars föreligger risk för elektriska stötar.

När TV:n inte används

• Om du inte tänker använda TV:n på flera dagar bör du koppla loss TV:n från eluttaget av miljö- och säkerhetsskäl.
• Eftersom TV-apparaten inte kopplas bort från nätspänningen när du endast stänger av den måste du även lossa stickkontakten från eluttaget för att helt koppla bort TV:n.
• Vissa TV-apparater kan dock ha funktioner som kräver att TV:n står kvar i standby-läge för att den skall fungera korrekt.

Barnens säkerhet

• Se till att barn inte klättrar på TV:n.
• Håll små tillbehör utom räckhåll för barn så att de inte räkar sväljas av misstag.

Om följande problem uppstår...

Stäng av TV:n och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår.

Kontakta din återförsäljare eller ett Sony servicecenter för att få TV:n undersökt av en behörig servicetekniker.

Om:

• Nätkabeln skadas.
  – Eluttaget inte passar till stickkontakten.
• TV-apparaten skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den.
• Vätska eller något föremål råkar hamna i höljets öppningar.

Varning!

För att förhindra eldsvådor, ska stearinljus eller andra öppna lågor alltid förvaras på avständ från produkten.

Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra brandfara.

För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet.

Indledning

Når tv'et monteres på grundbeslaget.

For kunder i Frankrike

Velg kanaler i TV-modusen.

8 ∠ +/−

Justerer volumet.

Ved montering av TV-en på festebraketten.

Tabell over TV-ens monteringsmål

①SU-WH500

②SU-WL700

③SU-WL500

Enhet: cm
