Produkttyp	Golvfläkt
Märke	Logik
Modell	L23WDF17E
Märkspänning	220-240 V ~
Märkfrekvens	50 Hz
Ineffekt	25 W
Fläktens ineffekt	19.50 W
Maximalt luftflöde	13.33 m³/min
Maximal lufthastighet	2.79 m/s
Servicevärde	0.68 (m³/min)/W
Strömförbrukning i standby	0.0 W
Årlig elförbrukning	6.24 kWh/a
Ljudeffektnivå	52.27 dB(A)
Hastighetsinställningar	2 (Låg, Hög) + Av
Oscillation	Ja (tryck/drag-kontroll)
Lutningsjustering	Ja (upp/ner med justeringskontroll)
Säkerhetsfunktioner	Låsbricka, fjäderringar, bottenplattans skruv
Medföljande tillbehör	Motor, blad, front/bakre galler, bas, skruvar, manual
Rengöring	Dra ur kontakten, torka med fuktig trasa; sänk inte ner i vatten
Mätstandard	IEC 60879:1986 (corr.1992)

Vanliga frågor - L23WDF17E Logik

Hur monterar jag Logik L23WDF17E-fläkten?

Sätt in motorenheten i basen tills låsflikarna klickar. Fäst med skruven underifrån. Sätt fast det bakre gallret med låsbrickan, skjut sedan bladet på motoraxeln (se till att fjäderringarna passar inuti). Till sist klicka fast det främre gallret på det bakre och dra åt med medföljande skruv.

Hur många hastighetsinställningar har fläkten?

Fläkten har två hastighetsinställningar (låg och hög) plus ett avstängt läge (0). Tryck på hastighetsknappen för att växla mellan av, låg och hög.

Hur får jag fläkten att oscillera?

Tryck ner oscillationskontrollen för att starta oscillation. Dra upp den för att stoppa oscillation.

Kan jag justera lutningen på fläkthuvudet?

Ja. Lossa justeringskontrollen, luta fläkthuvudet till önskad vinkel, dra sedan åt kontrollen igen.

Vad är strömförbrukningen och energieffektiviteten?

Fläkten har en maximal ineffekt på 25 W och en ineffekt för fläkten på 19.50 W. Dess servicevärde är 0.68 (m³/min)/W med en standbyförbrukning på 0.0 W. Årlig elförbrukning är 6.24 kWh/a.

Hur rengör jag fläkten?

Dra ur fläkten från elnätet. Använd en lätt fuktad trasa för att torka av de yttre ytorna. Sänk aldrig ner fläkten i vatten och använd inte starka kemikalier.

Vad gör jag om fläkten inte fungerar?

Kontrollera att kontakten är ordentligt ansluten och att elnätet är på. Om den fortfarande inte fungerar, koppla bort fläkten och kontakta en reparatör.

Vilken ljudnivå har fläkten?

Ljudeffektnivån är 52.27 dB(A), vilket är relativt tyst för en golvfläkt.

Är fläkten säker att använda?

Ja. Montera alltid helt före användning, se till att skruvarna är åtdragna och använd aldrig fläkten med skadade galler. Fläkten har låsbricka och fjäderringar för säker bladmontering.

Vad ska jag göra om luftflödet verkar svagt?

Försök att ställa in på högre hastighet. Se till att fläkten inte är blockerad och att gallren är rena.

BRUKSANVISNING L23WDF17E Logik

SE Innehållsförteckning

Säkerhetsföreskrifter 6

Packa upp 21

Montera din fläkt 22

Produktöversikt 24

Hur fläkten används 25

Rengöring....25

Tips och råd 25

Specifikationer....26

FI Sisältö

Turvavaroitukset 7

köpt din nya produkt.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla erbjudna funktioner. Det finns även en del råd och tips som hjälper dig att lösa problem.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

Packa upp

Ta ut alla delar ur förpackningen. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Motorenhet med läsbricka och elsladd

Blad med fjäderringar

Framgaller Bakre galler

Bas med skruv (plus en extra skruv och mutter för fläktgaller)

Instruktionsbok

• Undvik att använda fläkten i farliga områden.
• Använd inte fläkten om den inte har monterats fullständigt. Se till att skruven(arna) som håller basdelarna och huvudenheten samman är ordentligt åtdragna.
• Anslut inte enheten till elnätet innan monteringen är avslutad.

• Använd en krysskuvmejsel för att montera och fästa.

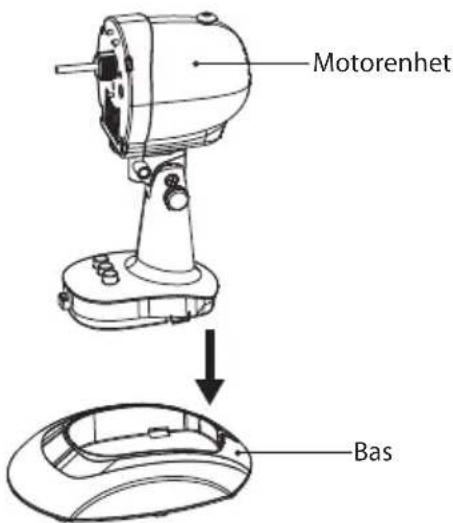

• Sätt motorenheten på basen, kontrollera att låsflikarna klickar på plats. Fäst skruven på basens undersida och dra åt denför att fästa motorenheten på basen.

Motorenhet Bas

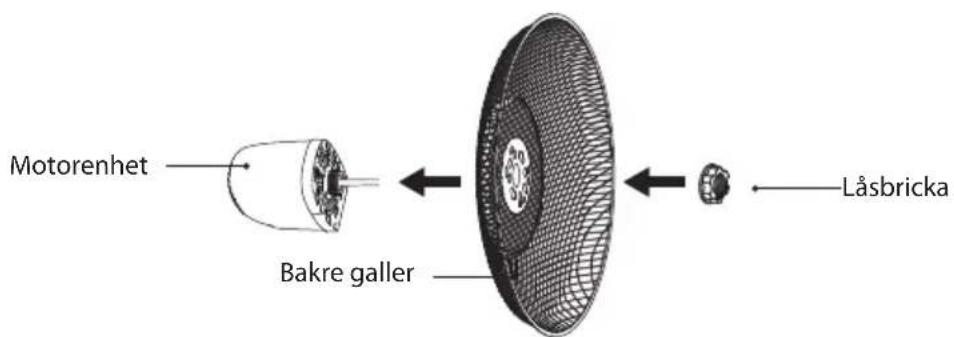

1. Lossa fjäderbrickan från motorenheten. Sätt därefter på det bakre gallret och skruva på låsbrickan igen.

Motorenhet Bakre galler Låsbricka

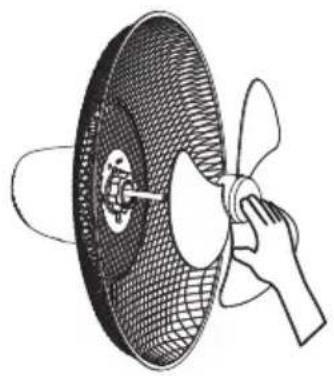

1. Sätt fast bladet på motoraxeln, och kontrollera att fjäderringarna sitter i bladet.

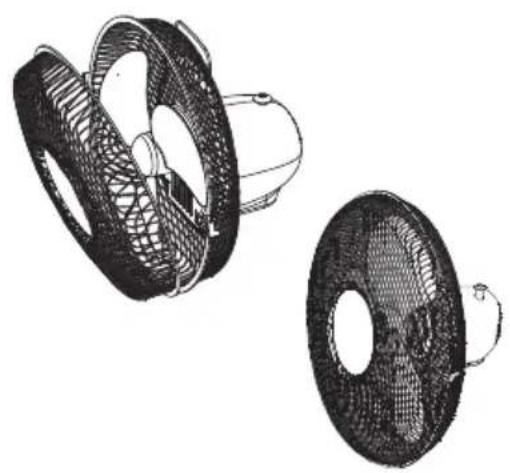

1. Fäst det främre gallret med klämmorna, och dra åt fläktgallren med skruven.

- Tryck på hastighetsknappen för önskad hastighet. Följande inställningar finns:

0 - Fläkten stängs Av

1 - Fläkten går på lägsta hastighet
2 - Fläkten går på högsta hastighet

- För att vinkla fläkthuvudet, tryck ner vinklingsreglaget. För att stoppa vinklingen, dra upp vinklingsreglaget.

- Fläkthuvudet kan justeras upp eller ner. Justera genom:

1. Att lossa justeringsreglaget.
2. Ställ fläkten i önskad vinkel.
3. Dra åt justeringsreglaget.

Rengöring

Dra ur kontakten från vägguttaget.

Använd en mjuk och lite fuktig trasa för att torka av den yttre delen av enheten. Täck aldrig enheten helt med vatten eller använd kemikalier eller rengöringsmedel som kan skada enheten.

Tips och råd

Problem Lösning
Luftflödet som kommer från enheten är svagt.	Justera upp hastigheten till en högre inställning.
Enheten fungerar inte. Kontrollera att nätkontakten är ansluten korrekt och att enheten är påslagen vid strömförsörjningen.
Andra onormala förhållanden. Dra ut fläktens kontakt från vägguttaget och kontakta en reparatör.

Specifikationer

Modell L23WDF17E
Märkspänning 220-240 V
Märkfrekvens 50 Hz
Ineffekt 25 W
Fläktens maximala luftflöde (F) 13,33 m	^3 /min
Fläktens ineffekt (P) 19,50 W
Servicevärde (SV) 0,68 (m	^3 /min)/W
Effektförbrukningen i Standbyläge (Psb)	0,0 W
Säsongsbunden elförbrukning (Q) 6,24 kWh/a
Fläktens ljudeffektnivå (Lwa) 52,27 dB(A)
Maximal lufthastighet (c) 2,79 meters/sec
Måttstandard för servicevärde IEC 60879:1986 (corr.1992)

Funktioner och specifikationer är tillbörliga att ändras utan förbehåll.

Kiitos,

Ventilatorblad med läseringe

Forskærm Bagskærm

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av

elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön.

För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.
