Produkttyp	Oljefylld radiator
Märke	Logik
Modell	L10ORW13E
Energiförbrukning	1000W
Strömförsörjning	220-240V~ 50Hz
Antal fenor	5
Värmelägen	LÅG, MED, HÖG
Termostatkontroll	Justerbar (MIN till MAX)
Överhettningsskydd	Automatisk avstängning
Bärbarhet	4 hjul, bärhandtag
Montering krävs	Ja (fäst hjulen med U-formade skruvar och vingmuttrar)
Medföljande tillbehör	Främre stödplattor (x2), hjul (x4), U-formade skruvar (x2), vingmuttrar (x4), bruksanvisning
Avstånd krävs	Minst 50 cm runt alla sidor
Endast inomhusbruk	Ja
Rengöringsmetod	Torka med mjuk fuktig trasa (doppa inte)
Förvaring	Linda kabeln runt kabelhållaren; förvara på torr plats
Säkerhetsfunktioner	Överhettningsskydd; täck inte; använd inte med timer/programmerare
Vikt	Cirka 5-6 kg (uppskattning)
Mått (ca)	Höjd: 60 cm, Bredd: 40 cm, Djup: 20 cm (uppskattning)

Vanliga frågor - L10ORW13E Logik

Varför avger min radiator en svag lukt när den används första gången?

En svag lukt är normalt vid första användningen på grund av tillverkningssmörjmedel. Den försvinner efter cirka 30 minuters drift.

Vad ska jag göra om min radiator inte slås på?

Kontrollera att den är inkopplad och att eluttaget är påslaget. Ställ termostaten på MAX. Se till att effektvredet står på LÅG, MED eller HÖG. Om den fortfarande inte fungerar, försök byta säkringen i kontakten. Försök inte reparera internt.

Hur fungerar överhettningsskyddssystemet?

Radiatorn stänger automatiskt av strömmen om innertemperaturen överstiger en säker gräns. Efter nedkylning återgår den till normal drift. Om den fortsätter att stängas av, flytta radiatorn till en bättre ventilerad plats.

Kan jag använda en förlängningssladd med denna radiator?

Det rekommenderas att undvika förlängningssladdar eftersom de kan överhettas och skapa brandrisk. Anslut direkt till ett vägguttag.

Hur nära kan jag placera radiatorn mot väggar eller möbler?

Håll ett minsta avstånd på 50 cm på alla sidor av apparaten. Använd inte nära gardiner, tyger eller i trånga utrymmen.

Hur rengör jag radiatorn?

Dra ur kontakten och låt svalna. Torka med en mjuk fuktig trasa. Använd inte rengöringsmedel eller slipmedel och doppa aldrig i vatten.

Kan jag lämna radiatorn obevakad när den är på?

Nej, lämna aldrig apparaten obevakad när den används. Dra alltid ur kontakten när den inte används.

Hur monterar jag hjulen?

För L10ORW13E: Skruva loss mutter och bricka från varje hjul, fäst sedan hjulen på de främre och bakre stödplattorna med de U-formade skruvarna och vingmuttrarna. Se till att hjulen är säkra före varje användning.

Är denna radiator lämplig för användning i badrum?

Nej, använd inte i fuktiga miljöer som badrum, duschar eller pooler. Den är endast avsedd för inomhusbruk i hushåll.

Vad ska jag göra om det läcker olja?

Om olja läcker, kontakta en auktoriserad kvalificerad tekniker. Försök inte öppna oljebehållaren själv.

BRUKSANVISNING L10ORW13E Logik

Innehållsförteckning

SE

Säkerhetsvarningar.... 10

Packa upp 30

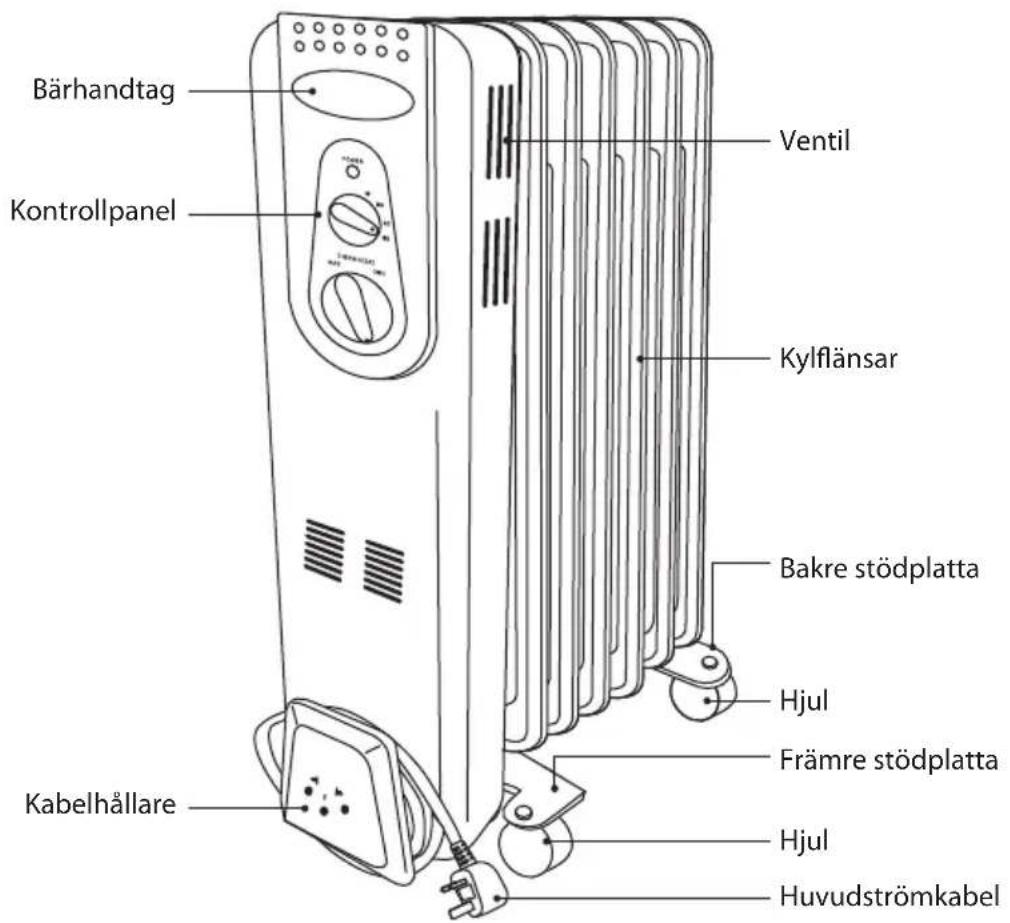

Produktöversikt 31

Kontrollpanel 31

Montering 32

Hantering 34

Överhettningsskydd 34

Rengöring och förvaring.... 34

Tips och råd 35

Specifikationer.... 35

Sisältö

FI

• La aldri apparatet stå uten tilsyn när det er i bruk.

• La aldri barn leke med apparatet eller sitte, stå eller klatre på det.

Säkerhetsföreskrifter

SE

För din egen säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsanvisningar nedan. Läs alla anvisningar noggrant innan du använder enheten och spara dem för framtida bruk.

- Spara bruksanvisningen. Om du överlåter enheten till en tredje part, se till att bruksanvisningen medföljer.

- Den här apparaten är avsedd för användning i hushåll inomhus samt:

– lantbruk och gäster på hotell, motell och andra typer av boendemiljöer;

- catering och liknande icke-återförsäljarändamål.

- Se till att spänningen i hushållet matchar spänningen som visas på apparaten. Om du är osäker kontakta el elektriker.

- Böj och snurra inte ihop nätkabeln och kontakten runt produkten, eftersom det kan orsaka att isoleringen försvagas oh brister, speciellt vid anslutningen till produkten.

- Kontrollera att nätkabeln är helt udragen innan den används och placera den så att den inte har kontakt med någon del av produkten.

- Dra inte i nätkabeln. Flytta, bär och häng aldrig produkten i nätkabeln.

- Använd inte en kontakt med flera uttag eller en förlängningskabel. Den kan överhettas och orsaka brand.

- Produkten måste ha minst 50 cm mellanrum runt alla sidor.

- Se till att enheten används på ett stabilt och jämnt underlag. Om golvytan är ojämn finns det risk att produkten kan välta. Mycket vibrationer och buller kan förekomma. Om produkten skulle välta, dra genast ut kontakten ur vägguttaget.

- Använd inte produkten i garderober eller i närheten av tyger eller kläder. Ställ inte produkten på mattor med lång lugg.

- Använd inte produkten i utrymmen där du brukar förvara bensin, målarfärg eller andra brandfarliga ämnen.

- Använd inte på mycket dammiga platser eftersom damm kan samlas på värmeelementen och orsaka överhettning.

• Använd inte om det finns synliga tecken på skador på produkten.

- Använd inte produkten i direkt solljus, i närheten av värmekällor, fuktiga miljöer eller på platser i närheten av vatten eller andra vätskor som badrum, duschar eller simbassänger.

- Hantera inte med våta händer eller spill vatten och andra vätskor på produkten, nätkabeln eller kontakten.

- Dra alltid ur produkten kontakt när den inte används.

• Lämna aldrig apparaten utan uppsikt när den används.

- Vissa delar kan bli mycket heta och orsaka brännskador. Laktta speciell uppmärksamhet när barn och känsliga personer är närvarande.

• Värmefläkten får inte vara placerad direkt under ett eluttag.

• Låt inte barn leka med apparaten eller sitta på, stå på eller klättra på den.
• Lämna inte barn ensamma eller utan övervakning på platser där apparaten används.
• Om nätkabeln skadas, ska den bytas av ett auktoriserat serviceombud eller kvaligficerad elektriker för att undvika skador eller elektriska stötar.
• Barn under 3 år som inte är under kontinuerlig uppsikt ska hållas på avständ.
• Barn mellan 3 och 8 år får bara sätta på och stänga av produkten om den har placerats eller installerats på plats där den normalt är avsedd att användas, och om de får handledning eller instruktioner för hur produkten används på ett säkert sätt och förstår de inneboende riskerna. Barn mellan 3 och 8 år ska inte ansluta kontakt, reglera och rengöra produkten eller utföra användarunderhåll.
• Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Täck inte över eller begränsa luftflödet runt produkten. Placera enheten så att luftintags- och utloppsgallren är fria och inte begränsade på något sätt.
• Stoppa aldrig in några föremål i luftintags- och utloppsgallren.
• Produkten är fylld med exakt rätt mängd specialolja. Reparationer som kräver att oljebehållaren öppnas, ska bara utföras av en auktoriserad, kvalificerad tekniker som ska kontaktas om det läcker olja.
• När produkten kasseras, följ lokala bestämmelser för kassering av olja.

WARNING

För att förhindra överhettning ska produkten inte täckas över.

- Produkten är inte avsedd att användas med en extern timer eller separat fjärrkontrollsystem. Det finns en risk för brand om produkten täcks över eller placeras felaktigt.

DET ÄR FARLIGT FÖR ALLA UTOM BEHÖRIG SERVICEPERSONAL ATT UTFÖRA REPARATIONER SOM KRÄVER ÖPPNANDE AV SKYDD.

FÖRSÖK INTE REPARERA SJÄLV, FÖR ATT UNDVIKA RISK FÖR ELCHOCK.

Tack för att du fköpt din nya Logik Element.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla erbjudna funktioner. Det finns även en del råd och tips som hjälper dig att lösa problem.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

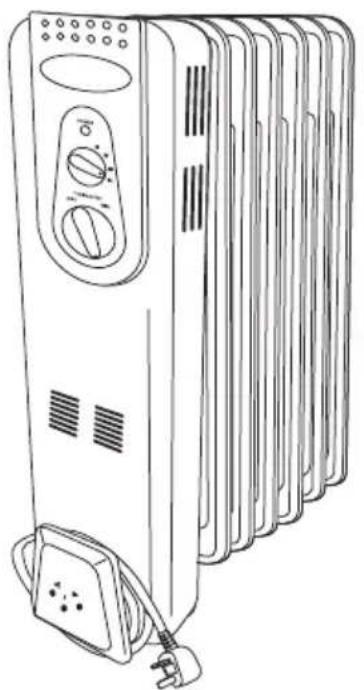

Packa upp

Avlägsna allt förpackningsmaterial. Behåll förpackningen. Om du gör dig av med den, gör så i enlighet med lokala regler.

Följande delar medföljer:

Huvudenheten Instruktionsbok

* Alla bilder är endast till som referens, se din enhet för de faktiska posterna.

SE

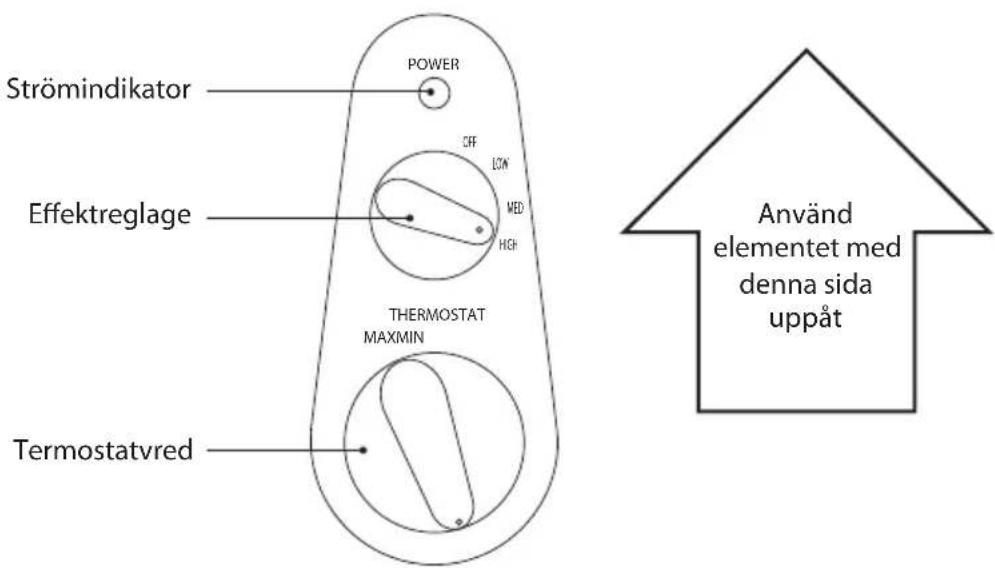

Kontrollpanel

• Anslut inte elementet till ett vägguttag medan du monterar produkten.
• Placera INTE fötterna ovanpå elementet.

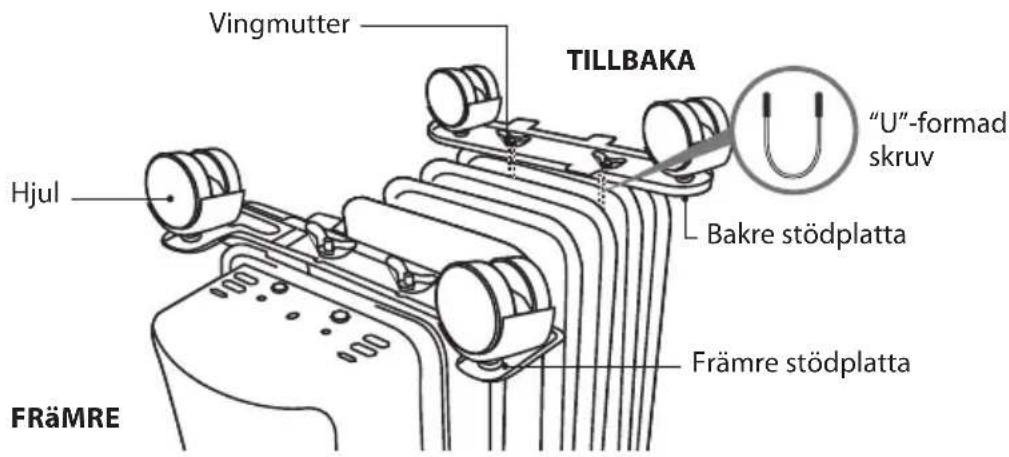

1. Fäst hjulen på den främre och bakre stödplattan.

L10ORW13E / L15ORW13E

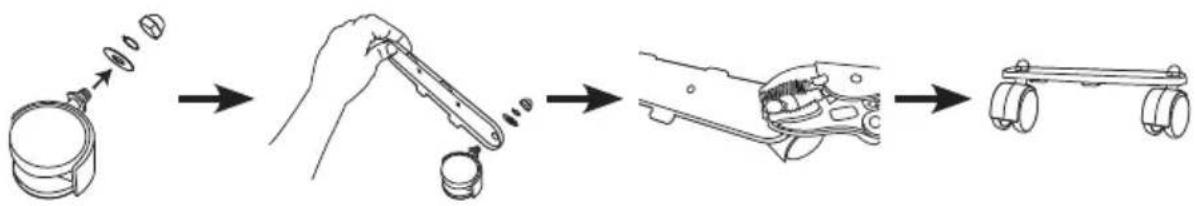

Skruva av muttern och ta bort brickan från varje hjul. Se till att du placerar brickan innanför muttern och dra sedan åt muttern med en skruvnyckel.

Tryck samtidigt som hjulen vrids upp på stödplattan tills det hörs ett klick-ljud. Dra samtidigt som hjulen vrids ut från stödplattan, för att ta bort hjulen.

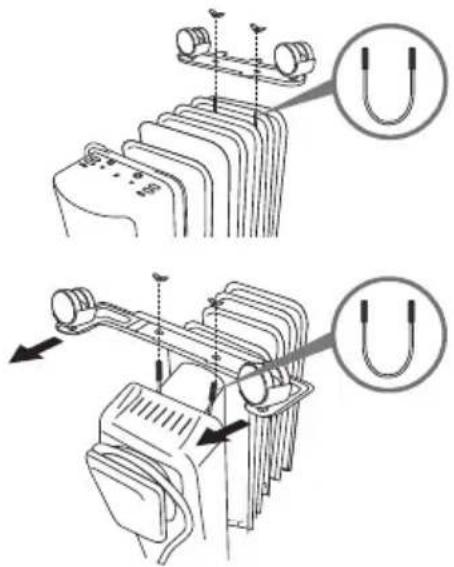

1. Vänd enheten upp och ned.

2. Ta bort de två vingmuttrarna från den "U"-formade skruven. Linda den "U"-formade skruven mellan den 1:a och 2:a kylflänsen på baksidan.

3. För in den "U"-formade skruven genom stödplattan och dra åt de två vingmuttrarna.

4. Ta bort de två vingmuttrarna från den "U"-formade skruven. Linda den "U"-formadeskruven mellan kontrollpanelen och den 1:a kylflänsen på framsidan.

5. För in den "U"-formade skruven genom stödplattan och dra åt de två vingmuttrarna.

6. Kontrollera att hjulen inte är lösa före varje användning.

• Det är farligt att sätta på elementet när det är upp och ner.
• Före användning, kom ihåg att dubbelkolla att elementet står upprätt på en fast och jämn yta.

Hantering

1. Placera elementet upprätt på golvet, men inte i direkt närhet till gardiner, möbler eller väggtäckningsmaterial innan elementet ansluts till ett vägguttag.
2. Vrid Effektreglaget till LOW, MED eller HIGH för att slå på elementet.
3. Vrid termostatvredet till önskat läge. Vredet bör ställas på MAX för att elementet ska förvärmas. Det tar 5-10 minuter för elementet att förvärmas.
4. När rummet när den önskade temperature, vrid långsamt termostatvredet moturs tills strömindikatorn släcks med ett "klick"-ljud. Elementet stängs av tillfälligt.
5. Om rumstemperaturen sjunker under den önskade temperaturen, kommer elementet att sättas på igen tills rummet när önskad temperatur igen.

Första gången du använder elementet kan du märka en svag lukt, det är normalt. Det är på grund av de smörjmedel som används i tillverkningsprocessen. Lukten försvinner efter 30 minuters användning.

Överhettningsskydd

Strömmen till elementet stängs automatiskt av om elementets temperatur går över en bestämd gräns. Skulle elementet överhettas, kommer det sluta fungera. Stäng av elementet och låt det svalna helt.

Elementet fungerar sedan som vanligt.

Rengöring och förvaring

1. Ta alltid bort nätkontakten från vägguttaget och låt elementet svalna innan det rengörs.
2. Torka elementet med en mjuk fuktig (ej våt) trasa.

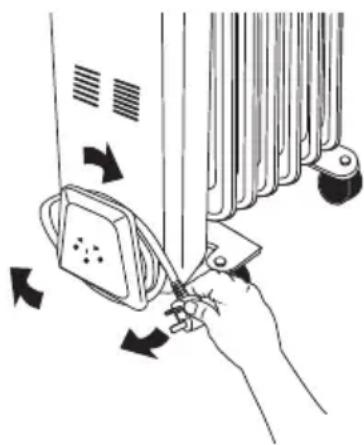

3. Linda in nätkabeln i kabelhållaren. Förvara elementet i ett rent och torrt utrymme.

Låt inte elementet komma i kontakt med vatten. Använd inga rengöringskemikalier som t.ex. rengöringsmedel och slipmedel.

Mitt element fungerar inte när jag sätter på det

• Kontrollera att elementet är anslutet och strömmen påslagen i vägguttaget.
  • Ställ temperaturen på högsta läget.
• Kontrollera om termostatinställningen är för låg.
  • Prova att byta ut säkringen i eluttaget.
• Om elementet ändå inte fungerar, försök då inte att reparera det själv.

Om elementets ström stängs av automatiskt, följ dessa steg:

1. Dra ut elementets kontakt och låt elementet svalna.
2. Kontrollera elementet.
3. Sätt i kontakten i väggutaget igen och slå på elementet. Om det stängs av igen, flytta elementet till en bättre ventilerad plats. Om problemet kvarstår, kontakta en kvalificerad servicetekniker.
4. Om det finns tecken på skador (t.ex. höljet har smält eller bränts), ska du inte använda elementet. Överlåt allt underhåll till behörig personal.

Specifikationer

Modell L10ORW13E L15ORW13E L20ORW14E
Nätanslutning 220-240V~ 50Hz 220-240V~ 50Hz
Strömförbrukning 1000W 1500W 2000W
Antal sektioner 5 7	9

Funktioner och specifikationer kan ändras utan vidare meddelande.

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön. För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.
