BRUKSANVISNING D39M65N0 NEFF

sv Innehållsförteckning

BRUKSANVISNING 2

Miljövänlig avfallshantering 2

Frånluftsdrift ....4

Drift med cirkulationsluft....4

Så används köksfläkten.... 5

Ta ut resp. sätta tillbaka filter.... 5

Rengöring och skötsel....6

Byte av lampor....6

MONTERINGSANVISNING 7

Kontrollera väggen 8

Förberedelser för montering....8

Installation 8

Montera ytskiktet.... 10

BRUKSANVISNING

Utförligare information om produkter, tillbehör, reservdelar och service hittar du på Internet: www.neff-international.com och onlineshop: www.neff-eshop.com

Olika länders kontaktuppgifter hittar du i bifogad förteckning över Serviceställen.

Reparationsuppdrag och råd vid fel

S 0771 11 22 77

local rate

Lita på tillverkarens kunnande. Då vet du att det är utbildade servicetekniker som gör reparationen med originalreservdelar till din vitvara.

Miljövänlig avfallshantering

Denna apparat fyller kraven enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (waste electrical and electronic equipment – WEEE). Direktivet anger den ram för tillbakatagande och återvinning av uttjänta apparater som gäller inom hela EU.

Allmänna anvisningar

Läs igenom den här bruks- och monteringsanvisning, i synnerhet säkerhetsanvisningarna. Säkerhet vid användning kan bara garanteras om köksfläkten monteras på fackmässigt i enlighet med monteringsanvisningen. Spara bruks- och monteringsanvisningen för senare användning eller till den som ev. övertar köksfläkten efter dig.

Denna produkt är endast avsedd att användas i privat hushåll. Tillverkaren ansvarar inte för skador som uppkommer på grund av olämplig eller felaktig användning.

Kvävningsrisk!

med förpackningsmaterialet. Låt aldrig barn leka med förpackningsmaterialet.

Kontrollera att köksfläkten inte uppvisar några synliga skador efter uppackning. Anslut inte köksfläkten till elnätet om den uppvisar transportskador.

Denna bruksanvisning gäller för flera varianter av den här produkten. Det kan tänkas att enskilda utrustningsdetaljer finns beskrivna som inte gäller för just din produkt.

Vuxna och barn får inte lämnas ensamma att använda köksfläkten om de kroppsligt eller mentalt inte är kapabla att använda den, eller om de saknar den kunskap och erfarenhet som krävs för att kunna använda fläkten på ett korrekt och säkert sätt.

Låt aldrig barn leka med köksfläkten!

Vänligen kontakta en serviceverkstad (se förteckningen över serviceställen) vid eventuella frågor eller vid fel på produkten.

Var vänlig ange följande siffror när du kontaktar oss:

E-Nr. FD

Siffrorna återfinns på typskylten inuti köksfläkten (ta först ut metallfettfiltret).

För in siffrorna i fältet ovan så har du dem till hands när de behövs.

Installation

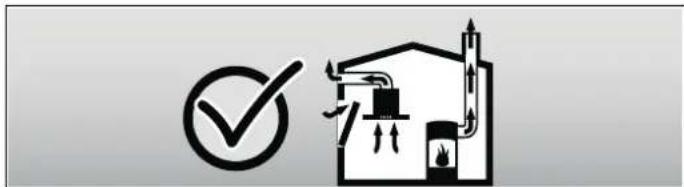

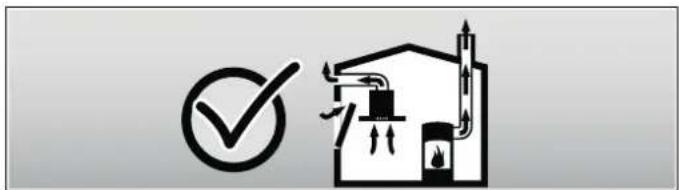

Livsfara, förgiftningsrisk!

Genom tillbakasug av förbränningsgaser. Använd aldrig enheten i frånluftsdrift om du samtidigt har en eldstad som är beroende av rumsluft, om du inte kan säkerställa att tilluften räcker till.

Eldstäder som är beroende av rumsluft (t.ex. värmeapparater som drivs med gas, olja, ved eller kol, genomströmningsapparater, varmvattenberedare) tar sin förbränningsluft ur det utrymme där enheten är installerad och leder ut avgaserna i det fria via en avgasanläggning (t.ex. skorsten).

När en köksfläkt är igång dras rumsluften från köket och intilliggande rum - om tillräcklig tilluft saknas uppstår undertryck. Giftiga gaser sugs då tillbaka från skorstenen eller utloppsschaktet och in i bostadens rum.

■ Därför måste man se till att tilluften är tillräcklig.
■ Enbart ett ventilationsgaller för till-/frånluft säkerställer inte att gränsvärdet upprätthålls.

Säker drift är möjlig endast om undertrycket i det rum där eldstaden befinner sig inte överskrider 4 Pa (0,04 mbar). Detta uppnår du genom att låta den luft som krävs för förbränningen strömma till genom öppningar som inte går att stänga, t.ex. dörrar, fönster, genom ventilationsgaller för tilluft/frånluft eller med hjälp av andra tekniska åtgärder.

Rådfråga i varje enskilt fall lokalt ansvarig sotare, som kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga åtgärder för ventilationen.

Om köksfläkten används enbart med cirkulationsdrift, kan den användas utan begränsningar.

Brandrisk!

pga. gnistor. Produkten får bara monteras över eldstad för fasta bränslen (t.ex. trä eller kol) om eldstaden har ett slutet, ej avtagbart lock.

Obs!

Det finns risk för skador pga. värmealstring om avständet är för litet mellan fläkt och högskåp eller vägg. Köksfläkten får bara monteras med ena sidan direkt mot högskåp eller vägg. Minimiavständet mot högskåp eller vägg är 50 mm.

De angivna säkerhetsavständen måste hållas. Följ även de uppgifter som har angivits för din spishäll. Om gas- och elhäll ska användas tillsammans gäller det högsta, angivna avståndet.

Köksfläkten ska vara minst lika bred som spishällen.

Gällande byggregler och lokala föreskrifter beträffande gas och el måste följas i samband med monteringen.

Risk för elstötar!

om en elektrisk kabel skadats. Anslutningskabeln får inte vikas eller klämmas vid installationen.

Brandrisk, skaderisk!

vid skador på elkabeln. Om köksfläktens elkabel skadas måste den bytas av en godkänd, behörig elektriker.

Skaderisk!

vid installation på grund av vassa kanter. Använd alltid skyddshandskar vid installation av enheten.

Skaderisk!

om köksfläkten skulle falla ner. Alla säkringsskruvar och hylsor till säkringsskruvar måste sitta fast ordentligt.

Användning

Risk för brännskador!

när produkten blir het i samband med matlagning. Låt inte barn komma i närheten och se till att enheten används på avsett sätt.

Risk för skador, risk för åverkan!

om föremål placeras ovanpå enheten. Placera aldrig föremål på enheten.

Brandfara, risk för brännskador!

om gashällen/-spisens lågor inte täcks av ett tillagningskärl. Använd alltid kokkärl som passar till gashällen/-spisen. Reglera lågorna så att de inte går utanför kokkärlets sidor.

Risk för brännskador, skaderisk!

om flera gaskokzoner används samtidigt. Ha inte två gaskokzoner igång samtidigt, på högsta effektläge, längre än 15 minuter. Köksfläktens hölje blir mycket varmt pga. den höga värmen.

Observera att: En dubbelbrännare med en effekt som överstiger 5 kW (wok) motsvarar effekten hos två brännare.

Brandrisk!

• pga. av fettavlagringar i metallfettfiltret. Arbeta aldrig med öppen låga under fläkten (t.ex. flambera). Använd aldrig köksfläkten utan metallfettfilter. Rengör metallfettfiltret med jämna mellanrum.
  när matfett och olja blir överhettat. Ha ständig uppsikt vid uppvärmning av matfett och olja. Släck aldrig en brand med vatten utan använd brandfilt, ett lock eller en tallrik.

Obs!

Risk för skador på grund av korrosion. Starta alltid enheten vid matlagning, för att undvika kondens. Kondens kan orsaka korrosion.

Skaderisk!

LED-lampor som tillhör riskgrupp 1. Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

Rengöring och skötsel

Risk för brännskador, risk för elstötar!

från enheten. Låt alltid fläkten svalna före rengöring och skötsel. Slå av säkringen eller dra ut stickkontakten ur vägguttaget.

Observera!

Risk för skador om väta tränger in i elektroniken. Rengör aldrig manöverorganen med våt trasa.
■ Ytskada på grund av felaktig rengöring. Rengör ädelstålytorna endast i slipriktningen. Använd inte rengöringsmedel för ädelstål till manöverkomponenterna.
■ Vassa eller slipande rengöringsmedel kan orsaka ytskador. Använd aldrig vassa eller slipande rengöringsmedel.

Rengöring och skötsel

Brandrisk, skaderisk!

om reparationer på fläkten inte blir fackmässigt utförda. Slå av säkringen eller dra ut stickkontakten ur vägguttaget. Reparationer får endast utföras av godkänd behörig elektriker.

Skaderisk!

om produkten går sönder eller skadas. Slå av säkringen eller dra ut stickkontakten ur vägguttaget och kontakta kundservice.

Brandrisk, skaderisk!

vid skador på elkabeln. Om köksfläktens elkabel skadas måste den bytas av en godkänd, behörig elektriker.

Risk för brännskador, risk för elstötar!

när lampor går sönder. Slå av säkringen eller dra ut stickkontakten ur vägguttaget. Trasiga lampor ska genast bytas mot nya (men låt lamporna först svalna) för att undvika att övriga lampor blir överbelastade.

Olika arbetssätt

Den här enheten kan drivas med frånluft eller med cirkulationsluft.

Frånluftsdrift

Matoset sugs upp i och rengörs av fettfiltren, och leds sedan ut i det fria via ett kanalsystem.

Anvisning: Den utgående luften leds ut i en rök- eller avgaskamin, som är i drift, eller via en kanal som används för att ventilera utrymmen med eldstäder.

■ Om den utgående luften ska ledas via en rök- eller avgaskamin som inte används, måste tillstånd inhämtas från ansvarig sotarmästare.
- Om den utgående luften ska ledas ut genom en yttervägg, ska en anslutningslåda mot mur användas.

Drift med cirkulationsluft

Fläkten suger upp matoset som leds genom fettfiltren och ett kolfilter, där luften renas och sedan leds tillbaka till köket igen.

Anvisning: För att binda luktämnena används ett kolfilter. Hur fläkten drivs med kolfilter framgår av vår produktkatalog; du kan även rådfråga din fackhandlare. De tillbehör som krävs för drift med kolfilter finns att köpa i fackhandeln, men kan även beställas hos kundtjänst eller via vår Online-Shop. Tillbehörsnumren återfinns i slutet av bruksanvisningen.

Så används köksfläkten

Denna bruksanvisning gäller för flera varianter av den här produkten. Det kan tänkas att enskilda utrustningsdetaljer finns beskrivna som inte gäller för just din produkt.

Anvisning: Starta fläkten när du startar tillagningen och stäng av den ett par minuter efter det att maten är klar. På så vis får du bort matoset effektivt.

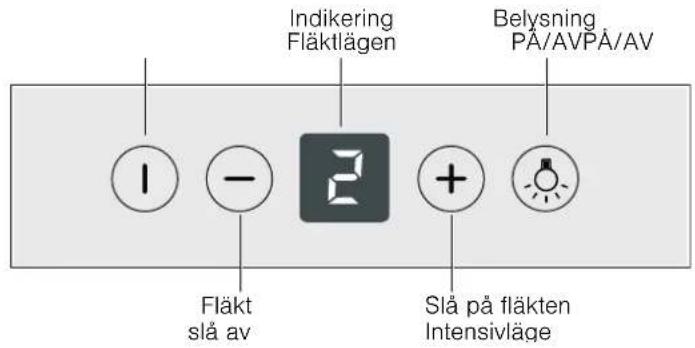

Kontroller

Indikering Fläktlägen Belysning PÅ/AVPÅ/AV Fläkt slå av Slå på fläkten Intensivläge

Slå på fläkten

Tryck på knappen PÅ/AV.

Öka fläkthastigheten med +-knappen, sänk med --knappen.

Intensivläge

Intensivläge är bra när det luktar och osar mycket.

Tryck på + tills du får upp P eller b på displayen.

Intensivläget kan bara vara på en viss tid. Sedan slår fläkten automatiskt om till lägre hastighet. Du kan närsomhelst slå på intensivläge manuellt.

Eftergångstid

Tryck på — tills du får upp L på displayen. Intensivläget kan bara vara på en viss tid. Enheten går 10 minuter på fläktläge 1 och slår sedan av automatiskt.

Belysning

Belysningen går att tända även när fläkten av.

Ta ut resp. sätta tillbaka filter

Risk för brännskador, risk för elstötar!

från enheten. Låt alltid fläkten svalna före rengöring och skötsel. Slå av säkringen eller dra ut stickkontakten ur vägguttaget.

Ta ut metallfettfiltret

1. Öppna låsmekanismen och fäll ned metallfettfiltret. Håll samtidigt med andra handen under filtret.
2. Lossa filtret ur fästena.

1. Dra metallfettfiltret nedåt.
   Håll samtidigt med andra handen under filtret.
2. Lossa filtret ur fästena.

Anvisning

■ Fett kan samlas nedtill i metallfettfiltret.
- Undvik droppande fett genom att hålla metallfettfiltret helt vägrätt.

Sätta tillbaka metallfettfiltret

1. Sätt in filtret i fästena.
   Håll samtidigt med andra handen under filtret.
2. Fäll filtret uppåt och lås fast det.

Rengöring och skötsel

Risk för brännskador, risk för elstötar!

från enheten. Låt alltid fläkten svalna före rengöring och skötsel. Slå av säkringen eller dra ut stickkontakten ur vägguttaget.

Observera!

Risk för skador om väta tränger in i elektroniken. Rengör aldrig manöverorganen med våt trasa.
Ytskada på grund av felaktig rengöring. Rengör ädelstålytorna endast i slipriktningen. Använd inte rengöringsmedel för ädelstål till manöverkomponenterna.
■ Vassa eller slipande rengöringsmedel kan orsaka ytskador. Använd aldrig vassa eller slipande rengöringsmedel.

Rengöra hölje

Lämpliga medel för rengöring och skötsel finns att beställa via vår Online-Shop (se inledningen av bruksanvisningen).

Anvisning: Hölje och reglage är känsliga för repor. Läs konsumentbestämmelserna i det bifogade servicehäftet och följ anvisningarna nedan om rengöring:

■ Rengör ytterhöljet med en mjuk trasa som fuktats med milt diskmedel eller milt fönsterputsmedel. Blöt upp smuts som inte vill lossna med en våt trasa. Skrapa inte loss smuts!
Använd inte torra trasor, svampar som kan repa, putsmedel eller rengöringsmedel som innehåller sand, syra, klorider eller som överhuvudtaget är starkt och aggressivt.
■ Ytor i rostfritt stål rengörs i slipriktningen.
■ Använd inte rengöringsmedel för rostfritt stål eller våta torkdukar på reglagen.

Rengöra metallfettfilter

Metallfettfiltren som finns i köksfläkten binder de beståndsdelar i matoset som innehåller fett. Vid normal användning (köksfläkten används 1–2 timmar varje dag) bör metallfettfiltret rengöras cirka var tredje månad.

Anvisning

■ Använd inga starka rengöringsmedel eller medel som innehåller syra eller lut.
I samband med att metallfettfiltren rengörs bör även fästet för filtren inuti fläkten rengöras med en fuktig trasa.
■ Metallfettfiltren kan rengöras i diskmaskin eller för hand.

I diskmaskin:

Anvisning: Metallen kan missfärgas något vid rengöring i diskmaskin. Detta påverkar inte filtrens funktion.

■ Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med annat porslin.
- Låt metallfettfiltret ligga löst inne i diskmaskinen. Kläm inte fast metallfettfilter i diskmaskinen.

För hand:

Anvisning: Om smutsen inte vill lossna finns ett speciellt fettlösande medel. Detta kan beställas via vår Online-Shop.

• Låt först metallfettfiltren ligga i blöt i hett diskvatten.
  ■ Borsta dem därefter ordentligt rena och skölj noga av dem.
  ■ Låt filtren dropptorka.

Byte av lampor

Risk för brännskador, risk för elstötar!

när lampor går sönder. Slå av säkringen eller dra ut stickkontakten ur vägguttaget. Trasiga lampor ska genast bytas mot nya (men låt lamporna först svalna) för att undvika att övriga lampor blir överbelastade.

Viktigt! Använd endast lampor av samma typ och med likvärdig effekt (se lampsockeln eller typskylten inuti fläkten – men ta först ut metallfettfiltret).

Byta halogenlampor

Anvisning: Håll inte i halogenlampans glaskolv när du byter lampan. Håll i lampan med en ren trasa när den ska monteras.

1. Lossa försiktigt lampringen med lämpligt verktyg.
2. Dra ut lampan och byt till ny lampa av samma typ.

3.Sätt tillbaka locket över lampan.
4. Sätt tillbaka stickkontakten i vägguttaget resp. slå på säkringen.

LED-lampor

Defekta LED-lampor får endast bytas ut av tillverkaren, av kundservice eller annan godkänd fackman (elinstallatör).

Skaderisk!

LED-lampor som tillhör riskgrupp 1. Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

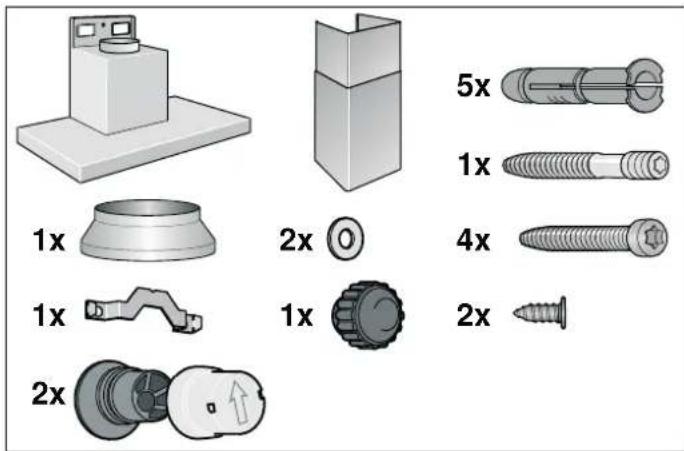

MONTERINGSANVISNING

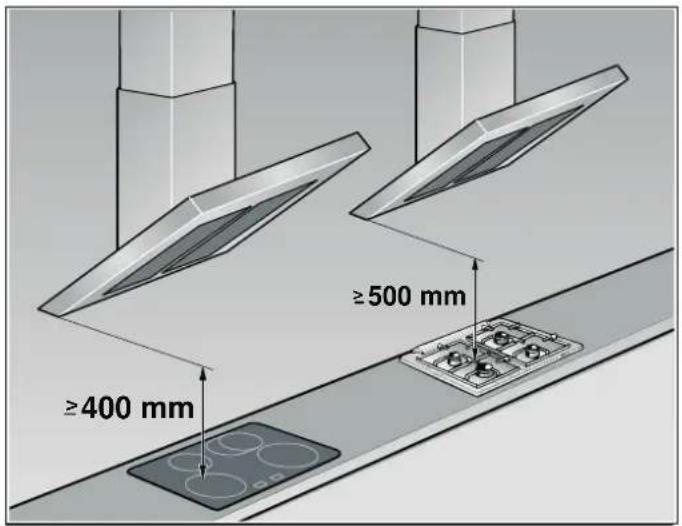

≥400 mm ≥500 mm

■ Denna köksfläkt är avsedd att fästas i vägg.
- Om du använder extratillbehör, följ då respektive monteringsanvisning (t.ex. vid drift med kolfilter).
Höljet är känsligt. Undvik att skada det i samband med monteringen.

Livsfara, förgiftningsrisk!

Genom tillbakasug av förbränningsgaser. Använd aldrig enheten i frånluftsdrift om du samtidigt har en eldstad som är beroende av rumsluft, om du inte kan säkerställa att tilluften räcker till.

Eldstäder som är beroende av rumsluft (t.ex. värmeapparater som drivs med gas, olja, ved eller kol, genomströmningsapparater, varmvattenberedare) tar sin förbränningsluft ur det utrymme där enheten är installerad och leder ut avgaserna i det fria via en avgasanläggning (t.ex. skorsten).

När en köksfläkt är igång dras rumsluften från köket och intilliggande rum - om tillräcklig tilluft saknas uppstår undertryck. Giftiga gaser sugs då tillbaka från skorstenen eller utloppsschaktet och in i bostadens rum.

■ Därför måste man se till att tilluften är tillräcklig.
- Enbart ett ventilationsgaller för till-/frånluft säkerställer inte att gränsvärdet upprätthålls.

Säker drift är möjlig endast om undertrycket i det rum där eldstaden befinner sig inte överskrider 4 Pa (0,04 mbar). Detta uppnår du genom att låta den luft som krävs för förbränningen strömma till genom öppningar som inte går att stänga, t.ex. dörrar, fönster, genom ventilationsgaller för tilluft/frånluft eller med hjälp av andra tekniska åtgärder.

Rådfråga i varje enskilt fall lokalt ansvarig sotare, som kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga åtgärder för ventilationen.

Om köksfläkten används enbart med cirkulationsdrift, kan den användas utan begränsningar.

Brandrisk!

pga. gnistor. Produkten får bara monteras över eldstad för fasta bränslen (t.ex. trä eller kol) om eldstaden har ett slutet, ej avtagbart lock.

Gällande byggregler och lokala föreskrifter beträffande gas och el måste följas i samband med monteringen.

Risk för elstötar!

om en elektrisk kabel skadats. Anslutningskabeln får inte vikas eller klämmas vid installationen.

⚠️ Skaderisk!

vid installation på grund av vassa kanter. Använd alltid skyddshandskar vid installation av enheten.

! Skaderisk!

om köksfläkten skulle falla ner. Alla säkringsskruvar och hylsor till säkringsskruvar måste sitta fast ordentligt.

Installation

Rörmått

Anvisning: Tillverkaren av apparaten ger ingen garanti beträffande reklamationer som kan härledas till rörsträckan.

• Enheten när bäst effekt genom ett kort, rakt frånluftsrör och största möjliga rördiameter.
  ■ Man får ingen optimal utsugningseffekt om man sätter in långa sträva frånluftsrör, många rörböjar, eller om man använder rördiametrar under 150 mm. Fläktljudet blir dessutom högre.
  Rör eller slangar som krävs för frånluftsledningen får inte vara av brännbart material.

Rundrör

En innerdiameter på 150 mm rekommenderas, dock minst 120 mm.

Flata kanaler

Det inre tvärsnittet ska motsvara rundrörens diameter.

∅ 150 mm ca. 177 cm²

∅ 120 mm ca. 113 cm²

■ Flata kanaler får inte ha skarpa omlänkningar.
■ Använd tätningsremsor vid avvikande rördiametrar.

Kontrollera väggen

Väggen måste vara plan, lodrät och tillräckligt bärkraftig.
Se till att borrhålens djup motsvarar skruvarnas längd. Kontrollera att pluggen sitter fast ordentligt.
Bifogade skruvar och plugg är avsedda för massiva väggar. Om väggen har annan konstruktion (t.ex. gips, porbetong, poroton tegelblock), använd lämpligt fästmedel.
■ Fläkten väger max. 40 kg.

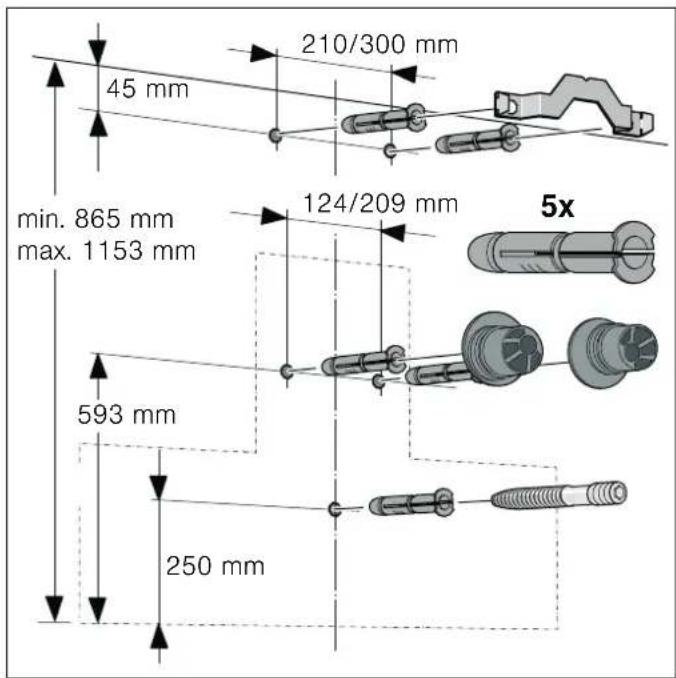

Förberedelser för montering

1. Markera en lodrät mittlinje på väggen från taket till fläktens underkant.
2. Markera borrhålen för skruvarna och området där fläkten ska hänga på väggen.
3. Borra fem 80 mm djupa ∅8 mm-hål för fästen och sätt i plugg.

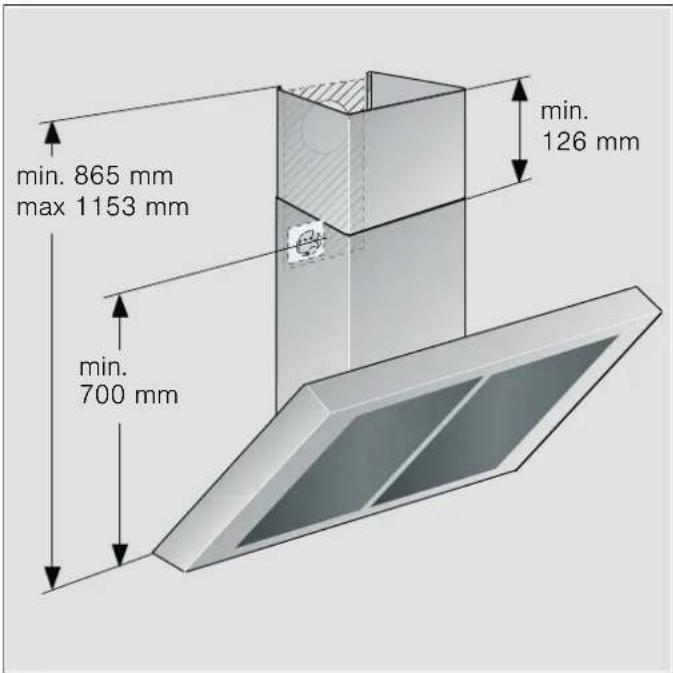

210/300 mm 45 mm min. 865 mm max. 1153 mm 124/209 mm 5x 593 mm 250 mm

Installation

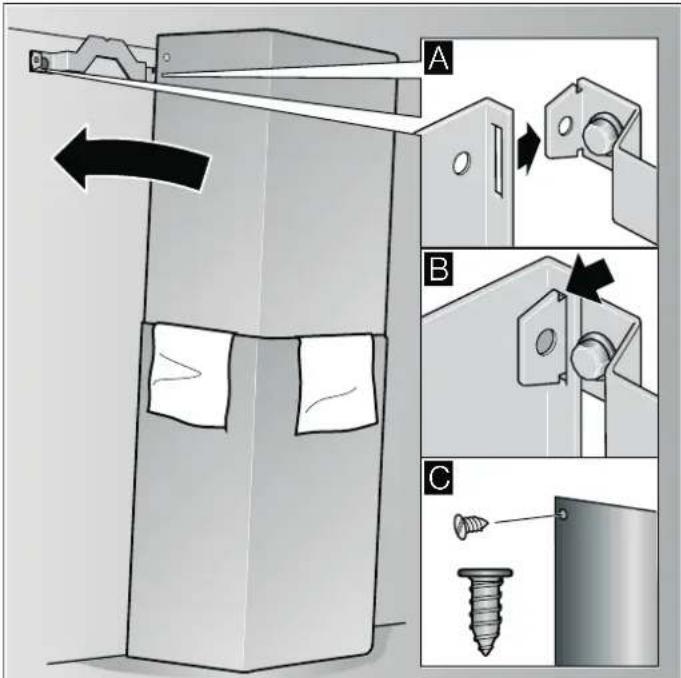

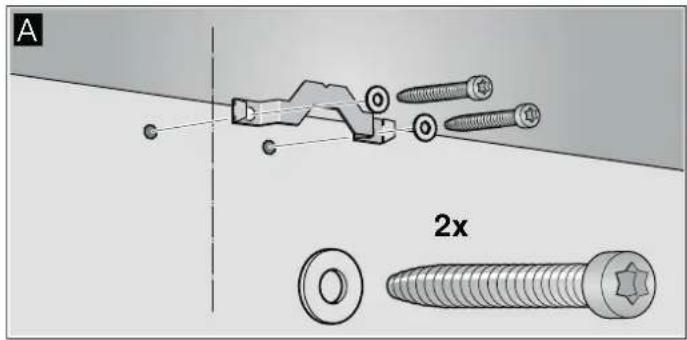

1. Skruva fast ytskiktets fästjärn. A

A 2x

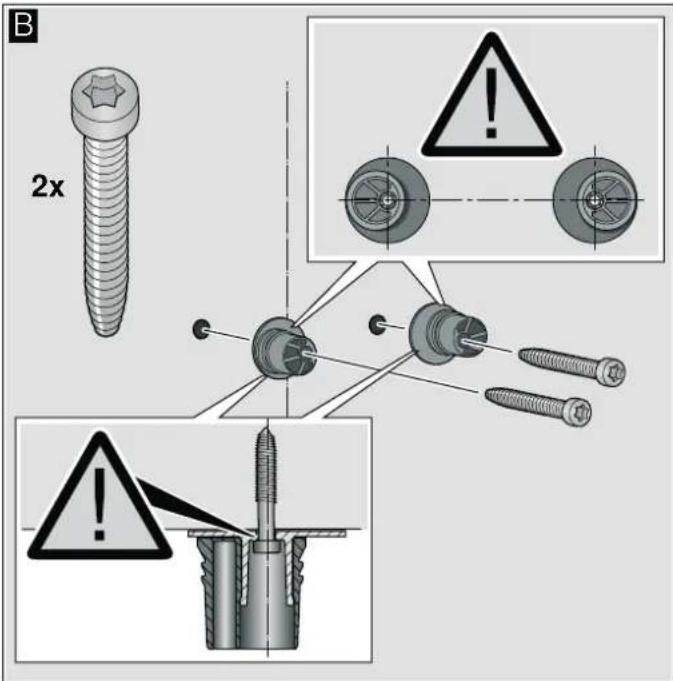

1. Skruva fast upphängningsanordningarna till fläkten ordentligt, max. 3 Nm. B

B 2x ! ! ! !

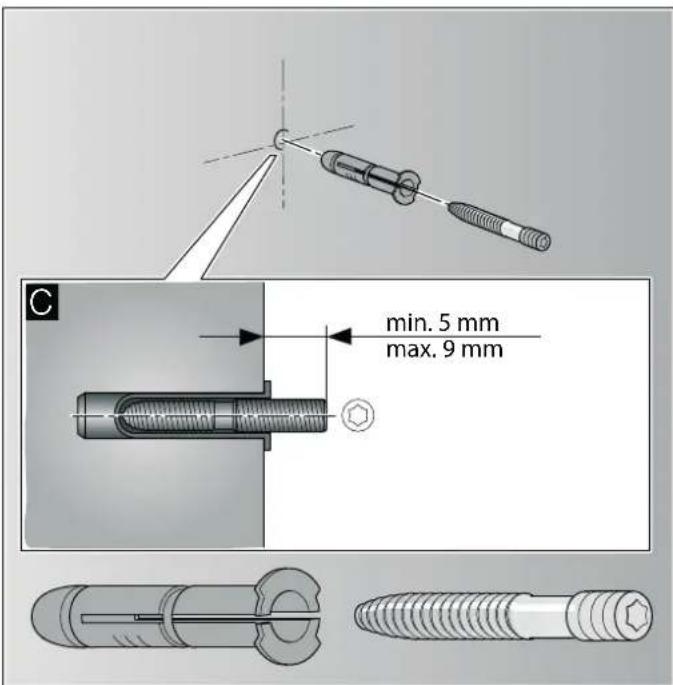

1. Skruva in den gängade bulten så långt att 5–9 mm sticker ut utanför väggen. C

C min. 5 mm max. 9 mm

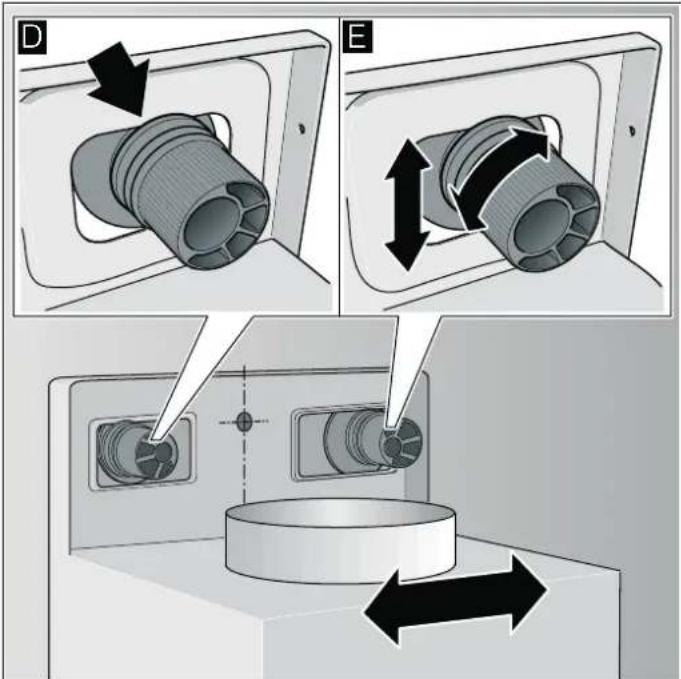

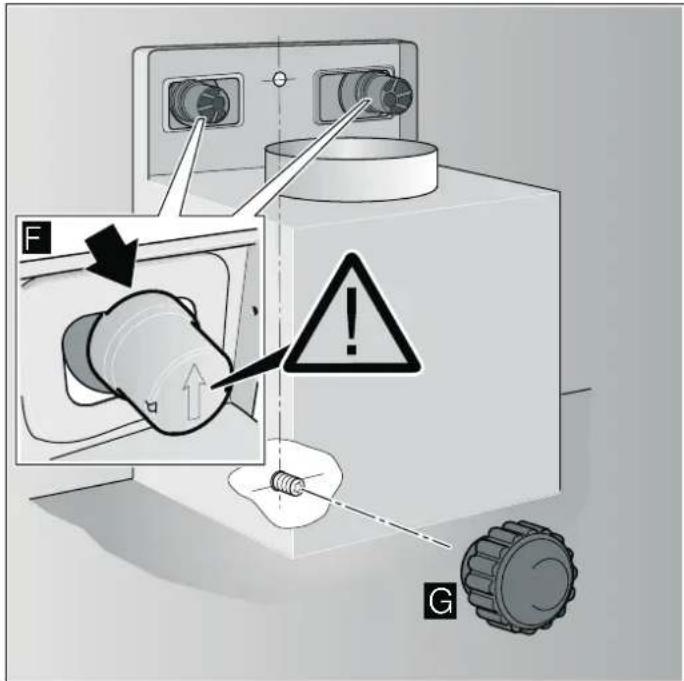

Montering och justering av enheten

1. Dra av skyddsfolien baktill först; efter monteringen drar du bort resten.
2. Haka i fläkten så att den sitter ordentligt i upphängningsanordningarna. D
3. Justera fläkten med upphängningsanordningarna, så att den hänger rakt. Vid behov kan fläkten skjutas åt höger resp. åt vänster. E

1. Tryck fast hylsorna, med pilen uppåt, på upphängningsanordningarna, tills de sitter fast ordentligt.
2. Skruva fast den räfflade muttern och brickan ordentligt.

F ! G

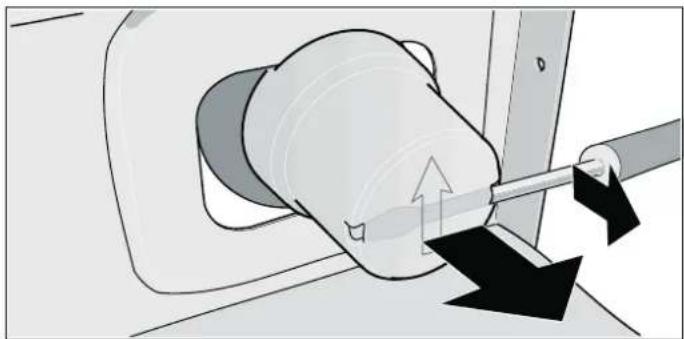

Ta bort hylsorna över skruvarna

Använd en platt skruvmejsel om hylsorna över skruvarna behöver tas bort.

Anvisning: Om du använder aluminiumrör måste anslutningsområdet först jämnas till.

Frånluftsrör ∅ 150 mm (rekommenderad storlek)

Fäst kanalen direkt i rörstosen och täta på lämpligt sätt.

Frånluftsrör ∅ 120 mm

1.Fäst reducerstycket direkt i rörstosen.
2.Fäst kanalen i reducerstycket.
3.Täta båda anslutningsområdena på lämpligt sätt.

Elektrisk anslutning

⚠️ Risk för elstötar!

om en elektrisk kabel skadats. Anslutningskabeln får inte vikas eller klämmas vid installationen.

Erforderliga anslutningsdata framgår av typskylten, som syns inuti fläkten när du tar ut metallfettfiltret.

Anslutningsledningens längd: ca. 1,30 m

Den här enheten är avstörd enligt EU:s bestämmelser för radioavstörning.

Denna produkt får endast anslutas till ett jordat vägguttag, förutsatt att detta installerats enligt gällande bestämmelser och att stickkontakten är skyddad genom jordning.

Det jordade vägguttaget bör om möjligt monteras inuti ytskiktet.

■ De jordade vägguttaget bör vara anslutet via en egen säkring.
- Om det jordade uttaget inte längre går att nå sedan köksfläkten väl monterats, måste frånskiljare användas som vid fast anslutning.

Om fast anslutning krävs måste en frånskiljare med en kontaktöppning på minst 3 mm och allpolig frånslagning installeras. Endast behörig elektriker får utföra arbetet med fast anslutning.

Montera ytskiktet

⚠️ Skaderisk!

vid installation på grund av vassa kanter. Använd alltid skyddshandskar vid installation av enheten.

min. 865 mm max 1153 mm min. 700 mm min. 126 mm

1.Ta isär fläktkåporna.
Gör det genom att dra bort tejpen.
2.Dra loss skyddsfolien från båda fläktkåporna.
3.Skjut in delarna i varandra.

Anvisning

■ Repa inte käporna, lägg papper som skydd över kanterna på ytterkåpan.
- Skjut den inre delen nedåt.

4.Sätt käporna ovanpå enheten.

1. Skjut den inre delen uppåt och haka fast den i sidorna i fästjärnet. A

6.Fäst delen genom att trycka den nedåt. B

1. Skruva fast kåporna på sidorna med två skruv i fästjärnet. C
