BRUKSANVISNING D76M55N0 NEFF

sv Innehållsförteckning

BRUKSANVISNING....2

Miljövänlig avfallshantering....2

Säkerhetsanvisningar....2

Olika arbetssätt....4

Frånluftsdrift 4

Drift med kolfilter....4

Så används spisfläkten 4

Ta ut resp. sätta tillbaka filter ....5

Rengöring och skötsel 5

Byte av lampor 6

MONTERINGSANVISNING 7

Monteringsanvisning....7

Kontrollera väggen 8

Förberedelser för montering....8

Installation 8

Montera beklädnaden.... 10

BRUKSANVISNING

Utförligare information om produkter, tillbehör, reservdelar och service hittar du på Internet: www.neff-international.com och onlineshop: www.neff-eshop.com

Olika länders kontaktuppgifter hittar du i bifogad förteckning över Serviceställen.

Reparationsuppdrag och råd vid fel

S 0771 11 22 77

local rate

Lita på tillverkarens kunnande. Då vet du att det är utbildade servicetekniker som gör reparationen med originalreservdelar till din vitvara.

Miljövänlig avfallshantering

Denna apparat fyller kraven enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (waste electrical and electronic equipment – WEEE). Direktivet anger den ram för tillbakatagande och återvinning av uttjänta apparater som gäller inom hela EU.

Allmänna anvisningar

Läs denna bruks- och monteringsanvisning, i synnerhet säkerhetsanvisningarna. Endast när spisfläkten monteras på fackmässigt i enlighet med monteringsanvisningen kan säkerheten i samband med användningen vara säkerställd. Spara bruks- och monteringsanvisningen för senare användning eller till den som ev. övertar spisfläkten efter dig.

Denna produkt är endast avsedd att användas i ett privat hushåll. Tillverkaren ansvarar inte för skador som uppkommer på grund av olämplig eller felaktig användning.

Kvävningsrisk!

med förpackningsmaterialet. Låt aldrig barn leka med förpackningsmaterialet.

Kontrollera så att spisfläkten inte uppvisar några synliga skador sedan du packat upp den. Anslut inte spisfläkten till elnätet om den uppvisar transportskador.

Denna bruksanvisning gäller för flera varianter av produkten. Det kan tänkas att enskilda utrustningsdetaljer finns beskrivna som inte gäller för just din produkt.

Vuxna och barn får inte lämnas ensamma att använda spisfläkten när de kroppsligt eller mentalt inte är kapabla att använda den eller när de saknar den kunskap och erfarenhet som behövs för att på rätt och säkert sätt använda fläkten.

Låt aldrig barn leka med spisfläkten!

Vänligen kontakta en serviceverkstad (se förteckningen över serviceställen) vid eventuella frågor eller vid fel på produkten.

Var vänlig ange följande siffror när du kontaktar oss:

E-Nr. FD

Siffrorna återfinns på typskylten inuti spisfläkten (ta först ut metallfettfiltret).

För in siffrorna i fältet ovan så har du dem till hands när de behövs.

Installation

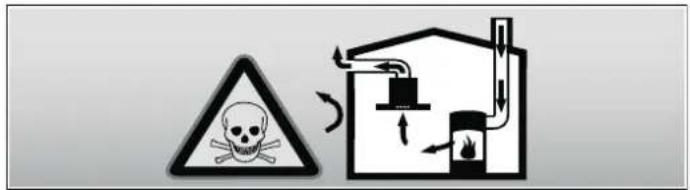

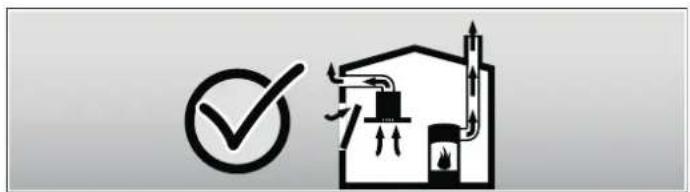

Livsfara, förgiftningsrisk!

Genom tillbakasug av förbränningsgaser. Använd aldrig apparaten i frånluftsdrift samtidigt med en eldstad som är beroende av rumsluft, om det inte är säkerställt att tilluften är tillräcklig.

Eldstäder som är beroende av rumsluft (t.ex. värmeapparater som drivs med gas, olja, ved eller kol, genomströmningsapparater, varmvattensberedare) tar upp sin förbränningsluft ur det rum där de är installerade och leder ut avgaserna genom en avgasanläggning (t.ex. skorsten) i det fria.

När en köksfläkt är igång dras rumsluft ur köket och de bredvidliggande rummen - utan tillräcklig tilluft uppstår ett undertryck. Giftiga gaser sugs tillbaka ur skorstenen eller utloppsschaktet in i bostadens rum.

■ Därför måste man se till att tilluften är tillräcklig.
■ Enbart ett ventilationsgaller för till-/frånluft säkerställer inte att gränsvärdet upprätthålls.

Drift utan risk är endast möjlig om undertrycket i det rum, där eldstaden befinner sig, inte överskrider 4 Pa (0,04 mbar). Detta uppnår man genom att låta den luft som krävs för förbränningen strömma till genom öppningar som inte går att stänga, t.ex. i dörrar, fönster, genom ventilationsgaller för tilluft/frånluft eller med hjälp av andra tekniska åtgärder.

Rådfråga i varje enskilt fall den lokalt ansvariga sotaren som kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga åtgärder för ventilationen.

Används köksfläkten enbart i cirkulationsdrift får den användas utan inskränkning.

Brandrisk!

pga. gnistor. Produkten får endast monteras över eldstad för fasta bränslen (t.ex. trä eller kol) om eldstaden har ett slutet, ej avtagbart lock.

Obs!

Det finns risk för skador pga. värmeansamling om avständet mellan fläkt och högskåp eller vägg är för litet. Spisfläkten får endast monteras med ena sidan direkt mot högskåp eller vägg. Minimiavständet mot högskåp eller vägg är 50 mm.

De angivna säkerhetsavständen måste hållas. Följ också vad som gäller för din spishäll. Om gas- och elhäll ska användas tillsammans gäller det störst angivna avståndet.

Spisfläkten ska vara minst lika bred som spishällen.

Gällande byggnadsföreskrifter och lokala föreskrifter beträffande gas och el måste åtföljas i samband med monteringen.

Risk för elektriska stötar!

om en elektrisk kabel skadats. Vik inte och kläm inte heller anslutningskabeln under installationen.

Brandrisk, skaderisk!

om en elektrisk kabel skadats. Om spisfläktens anslutningsledning skadas måste den bytas ut av oss godkänd behörig elektriker.

Risk att skada sig!

Vid installationen på grund av vassa kanter. Använd alltid skyddshandskar när du installerar apparaten.

Skaderisk!

om spisfläkten skulle ramla ner. Alla säkringsskruvar och proppar till säkringsskruvar måste sitta fast ordentligt.

Användning

Risk för brännskador!

när produkten blir het i samband med att tillagningskärl används på hällen/spisen. Håll barn borta och se till att använda spisfläkten på avsett sätt.

Risk för skador, risk för åverkan!

om föremål placeras på fläkten. Ställ aldrig föremål på spisfläkten.

Brandfara, risk för brännskador!

om gashällen/-spisens lågor inte täcks av ett tillagningskärl. Använd alltid kokkärl som passar till gashällen/-spisen. Reglera alltid lågorna så att de inte går utanför kokkärlets sidor.

Risk för brännskador, skaderisk!

om flera gaskokzoner används samtidigt. Ha inte två gaskokzoner igång samtidigt på högsta effektläge längre än 15 minuter. Spisfläktens hölje blir mycket varmt pga. den höga värmen.

Observera att: En dubbelbrännare med en effekt som överstiger 5 kW (wok) motsvarar effekten hos två brännare.

Brandrisk!

• pga. av fettavlagringar i metallfettfiltret. Arbeta aldrig under fläkten med öppen låga (t.ex. flambera). Använd aldrig spisfläkten utan metallfettfilter. Rengör metallfettfiltret med jämna mellanrum.
  när matfett och olja blir överhettat. Ha ständigt matfett och olja under uppsikt när de värms upp. Släck aldrig en brand med vatten utan använd en brandfilt, ett lock eller en tallrik.

Obs!

Risk för skador på grund av korrosionsdefekter. Slå alltid på apparaten vid matlagning för att undvika att det bildas kondensvatten. Kondensvatten kan medföra korrosionsdefekter.

Skaderisk!

LED-lampor som tillhör riskgrupp 1. Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

Rengöring och skötsel

Risk för brännskador, risk för elektriska stötar!

från produkten. Låt alltid fläkten svalna före rengöring och skötsel. Vrid ur säkringen eller dra ut stickkontakten ur vägguttaget.

Observera!

Risk för skador om väta tränger in i elektroniken. Rengör aldrig manöverorganen med våt duk.
■ Ytskada på grund av felaktig rengöring. Rengör ädelstålytorna endast i slipriktningen. Använd inga rengöringsmedel för ädelstål till manöverorganen.
■ Skarpa eller repande rengöringsmedel kan orsaka ytskador. Använd aldrig skarpa eller repande rengöringsmedel.

Rengöring och skötsel

Brandrisk, skaderisk!

om reparationer på fläkten inte blir fackmässigt utförda. Vrid ur säkringen eller dra ut stickkontakten ur vägguttaget. Reparationer får endast utföras av oss godkänd behörig elektriker.

Skaderisk!

om produkten går sönder eller skadas. Vrid ur säkringen eller dra ut stickkontakten ur vägguttaget och kontakta service.

Brandrisk, skaderisk!

om en elektrisk kabel skadats. Om spisfläktens anslutningsledning skadas måste den bytas ut av oss godkänd behörig elektriker.

Risk för brännskador, risk för elektriska stötar!

när lampor går sönder. Vrid ur säkringen eller dra ut stickkontakten ur vägguttaget. Trasiga lampor ska genast bytas till nya (men låt lamporna först svalna) för att undvika att övriga lampor blir överbelastade.

Olika arbetssätt

Denna produkt kan drivas med frånluft och med kolfilter.

Frånluftsdrift

Köksoset sugs upp och rengörs av fettfiltren och leds sedan ut i det fria via ett kanalsystem.

Anvisning: Den avgående luften får inte ledas ut i rök- eller avgaskamin som används eller i kanal, som används för att ventilera utrymmen med eldstäder.

- Om den avgående luften ska ledas via rök- eller avgaskamin som inte används, måste tillstånd inhämtas från ansvarig sotarmästare.

- Om den avgående luften ska ledas ut genom yttervägg, måste anslutningsläda mot mur användas.

Drift med kolfilter

Fläkten suger upp köksoset som leds genom fettfiltren och ett kolfilter där det renas och sedan leds tillbaka till köket igen.

Anvisning: För att binda luktämnena måste ett kolfilter monteras. Hur fläkten kan drivas med kolfilter framgår av vår produktkatalog eller rådgör med din fackhandlare. De tillbehör som krävs för drift med kolfilter finns att köpa i fackhandeln, kan beställas hos kundtjänst eller via vår Online-Shop. Tillbehörsnumren återfinns i slutet av bruksanvisningen.

Så används spisfläkten

Denna bruksanvisning gäller för flera varianter av produkten. Det kan tänkas att enskilda utrustningsdetaljer finns beskrivna som inte gäller för just din produkt.

Anvisning: Starta fläkten i samband med att du startar tillagningen och stäng av den först några minuter efter det att du lagat färdigt maten. På så vis avlägsnas köksoset mest effektivt.

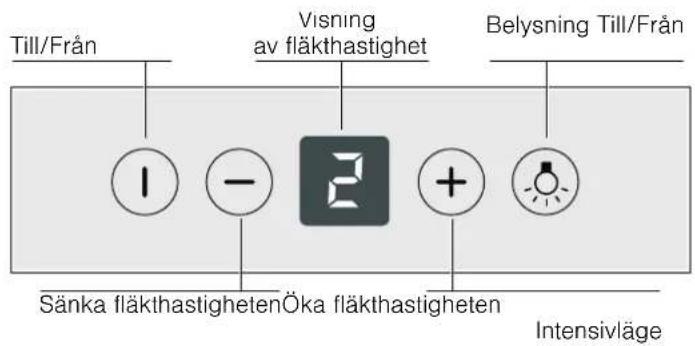

Manöverpanel Variant 1

Till/Från Visning av fläkthastighet Belysning Till/Från Sänka fläkthastighetenÖka fläkthastigheten Intensivläge

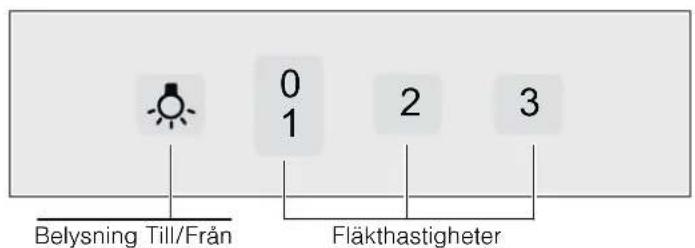

Manöverpanel Variant 2

Belysning Till/Från 0 1 2 3 Fläkthastigheter

Starta fläkten: variant 1

Tryck på knappen Till/Från.

Öka fläkthastigheten med knappen + eller sänk den med knappen —.

Intensivläge

Intensivläge är lämpligt att använda när det luktar och osar extra mycket.

Tryck upprepade gånger på knappen + tills det står P/b i displayen.

Den tid intensivläget kan vara inkopplad är begränsad. Fläkten kopplar därefter automatiskt ned till lägre hastighet. Du kan när som helst åter koppla in intensivläge för hand.

Stopp med eftersläp

Tryck upprepade gånger på knappen — tills det står i displayen. Den tid är begränsad. Fläkten fortsätter arbeta 10 minuter i hastighet 1 och stänger därefter automatiskt av sig.

Starta fläkten: variant 2

Öka eller sänk fläkthastigheten med knapparna 1, 2 och 3.

Belysning

Belysningen kan tändas även om fläkten är avstängd.

Ta ut resp. sätta tillbaka filter

Risk för brännskador, risk för elektriska stötar!

från produkten. Låt alltid fläkten svalna före rengöring och skötsel. Vrid ur säkringen eller dra ut stickkontakten ur vägguttaget.

Ta ut metallfettfiltret

1. Öppna låsmekanismen och fäll ned metallfettfiltret. Håll samtidigt med andra handen under filtret.

2. Lossa filtret ur fästena.

1. Dra metallfettfiltret nedåt. Håll samtidigt med andra handen under filtret.

2. Lossa filtret ur fästena.

Anvisning

- Fett kan ansamlas nedtill i metallfettfiltret. - Håll inte metallfettfiltret snett för att undvika att fett droppar ner.

Sätta tillbaka metallfettfiltret

1. Sätt in filtret i fästena. Håll samtidigt med andra handen under filtret.
2. Fäll filtret uppåt och läs fast det.

Rengöring och skötsel

Risk för brännskador, risk för elektriska stötar!

från produkten. Låt alltid fläkten svalna före rengöring och skötsel. Vrid ur säkringen eller dra ut stickkontakten ur vägguttaget.

Observera!

Risk för skador om väta tränger in i elektroniken. Rengör aldrig manöverorganen med våt duk.
Ytskada på grund av felaktig rengöring. Rengör ädelstålytorna endast i slipriktningen. Använd inga rengöringsmedel för ädelstål till manöverorganen.
■ Skarpa eller repande rengöringsmedel kan orsaka ytskador. Använd aldrig skarpa eller repande rengöringsmedel.

Rengöra hölje

Lämpliga medel för rengöring och skötsel finns att beställa via vår Online-Shop (se början av bruksanvisningen).

Anvisning: Hölje och reglage är repkänsliga. Läs konsumentbestämmelserna i det bifogade servicehäftet och följ anvisningarna nedan om rengöring:

■ Använd en mjuk torkduk fuktad i milt diskmedel eller milt fönsterputsmedel för att rengöra höljet. Blöt upp smuts som inte vill lossna med en våt torkduk. Skrapa inte loss smuts!
- Olämpliga att använda är torra torkdukar, svampar som kan repa, putsmedel eller rengöringsmedel som innehåller sand, syra, klorider eller som överhuvudtaget är starkt och aggressivt.
■ Ytor i rostfritt stål rengörs i slipriktningen.
■ Använd inte rengöringsmedel för rostfritt stål eller våta torkdukar på reglagen.

Rengöra metallfettfilter

De metallfettfilter som finns i spisfläkten binder de beståndsdelar av köksoset som innehåller fett. Vid normal användning (spisfläkten används 1–2 timmar varje dag) bör metallfettfiltret rengöras cirka var tredje månad.

Anvisning

■ Använd inga starka rengöringsmedel eller medel som innehåller syra eller lut.
I samband med att metallfettfiltren rengörs bör även fästet för filtren inuti fläkten rengöras med en fuktig torkduk.
■ Metallfettfiltren kan rengöras i diskmaskin eller för hand.

I diskmaskin:

Anvisning: Metallen kan missfärgas något vid rengöring i diskmaskin. Detta påverkar inte filtrens funktion.

■ Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med annat porslin.
- Låt metallfettfiltret ligga löst inne i diskmaskinen. Kläm inte fast metallfettfilter i diskmaskinen.

För hand:

Anvisning: När smuts inte vill lossna finns ett speciellt fettlösande medel. Detta kan beställas via vår Online-Shop.

■ Låt först metallfettfiltren ligga i blöt i hett diskvatten.
■ Borsta dem därefter ordentligt rena och skölj noga av dem.
■ Låt filtren dropptorka.

Byte av lampor

Risk för brännskador, risk för elektriska stötar!

när lampor går sönder. Vrid ur säkringen eller dra ut stickkontakten ur vägguttaget. Trasiga lampor ska genast bytas till nya (men låt lamporna först svalna) för att undvika att övriga lampor blir överbelastade.

Viktigt! Använd endast lampor av samma typ och med likvärdig effekt (se lampsockeln eller typskylten inuti fläkten – ta då först ut metallfettfiltret).

Byta halogenlampor

Anvisning: Ta inte i glaskolven på halogenlampan under lampbytet. Håll i lampan med en ren trasa när den ska sättas fast.

1. Lossa försiktigt lampringen med lämpligt verktyg.
2. Dra ut lampan och byt till ny lampa av samma typ.

1. Sätt tillbaka locket över lampan.
2. Sätt tillbaka stickkontakten i vägguttaget resp. vrid åter isäkringen.

Byta glödlampor

1. Skjut locket över lampan en aning uppåt och sedan mot fläktens utsida.
2. Skruva ur lampan och byt till ny lampa av samma typ.

1. Sätt tillbaka locket över lampan.
2. Sätt tillbaka stickkontakten i vägguttaget resp. vrid åter isäkringen.

LED-lampor

Defekta LED-lampor får endast bytas ut av tillverkaren, service eller annan godkänd fackman (elinstallatör).

Skaderisk!

LED-lampor som tillhör riskgrupp 1. Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

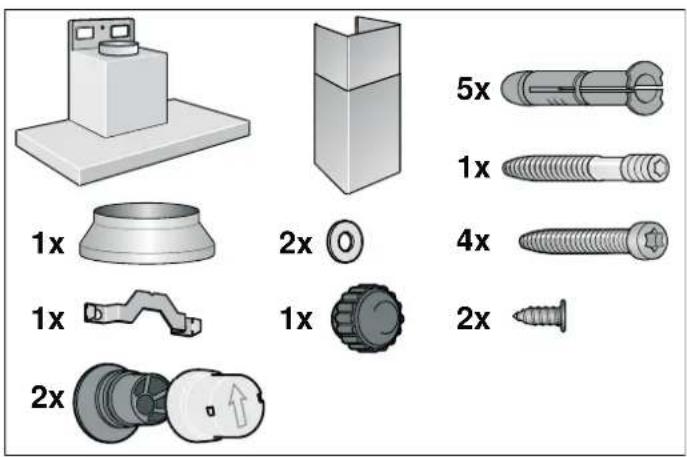

MONTERINGSANVISNING

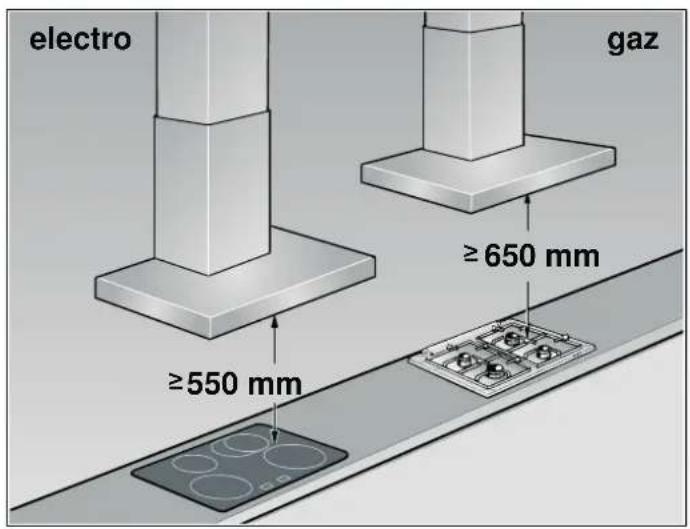

electro gaz ≥550 mm ≥650 mm

■ Denna spisfläkt är avsedd att fästas i vägg.
- Om du använder extra tillbehör, följ då respektive monteringsanvisning (t.ex. vid drift med kolfilter).
■ Höljet är känsligt. Undvik att skada det i samband med monteringen.

Livsfara, förgiftningsrisk!

Genom tillbakasug av förbränningsgaser. Använd aldrig apparaten i frånluftsdrift samtidigt med en eldstad som är beroende av rumsluft, om det inte är säkerställt att tilluften är tillräcklig.

Eldstäder som är beroende av rumsluft (t.ex. värmeapparater som drivs med gas, olja, ved eller kol, genomströmningsapparater, varmvattensberedare) tar upp sin förbränningsluft ur det rum där de är installerade och leder ut avgaserna genom en avgasanläggning (t.ex. skorsten) i det fria.

När en köksfläkt är igång dras rumsluft ur köket och de bredvidliggande rummen - utan tillräcklig tilluft uppstår ett undertryck. Giftiga gaser sugs tillbaka ur skorstenen eller utloppsschaktet in i bostadens rum.

■ Därför måste man se till att tilluften är tillräcklig.
■ Enbart ett ventilationsgaller för till-/frånluft säkerställer inte att gränsvärdet upprätthålls.

Drift utan risk är endast möjlig om undertrycket i det rum, där eldstaden befinner sig, inte överskrider 4 Pa (0,04 mbar). Detta uppnår man genom att låta den luft som krävs för förbränningen strömma till genom öppningar som inte går att stänga, t.ex. i dörrar, fönster, genom ventilationsgaller för tilluft/frånluft eller med hjälp av andra tekniska åtgärder.

Rådfråga i varje enskilt fall den lokalt ansvariga sotaren som kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga åtgärder för ventilationen.

Används köksfläkten enbart i cirkulationsdrift får den användas utan inskränkning.

Brandrisk!

pga. gnistor. Produkten får endast monteras över eldstad för fasta bränslen (t.ex. trä eller kol) om eldstaden har ett slutet, ej avtagbart lock.

Gällande byggnadsföreskrifter och lokala föreskrifter beträffande gas och el måste åtföljas i samband med monteringen.

⚠️ Risk för elektriska stötar!

om en elektrisk kabel skadats. Vik inte och kläm inte heller anslutningskabeln under installationen.

Risk att skada sig!

Vid installationen på grund av vassa kanter. Använd alltid skyddshandskar när du installerar apparaten.

⚠️ Skaderisk!

om spisfläkten skulle ramla ner. Alla säkringsskruvar och proppar till säkringsskruvar måste sitta fast ordentligt.

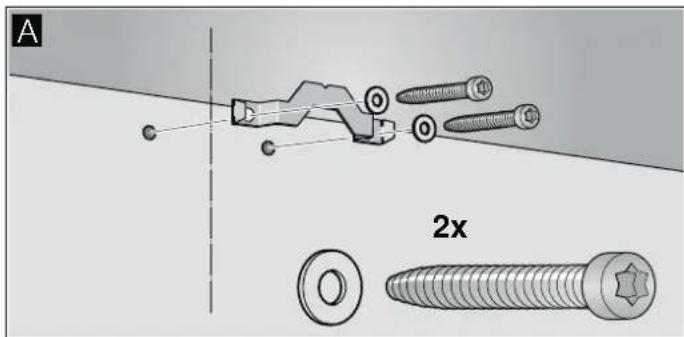

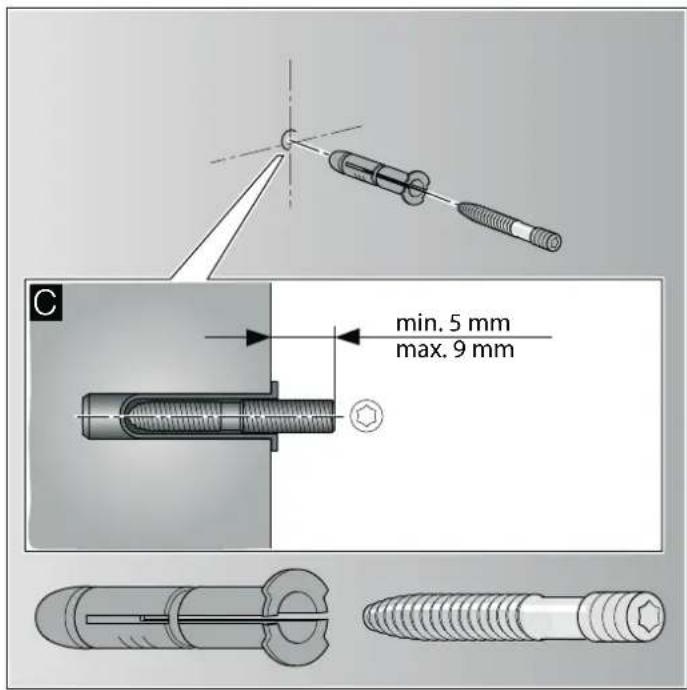

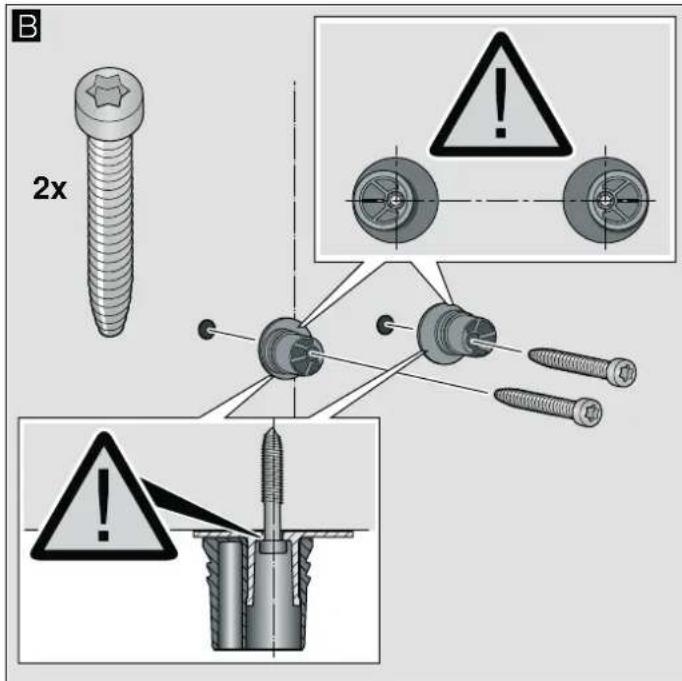

Installation

Rörmått

Anvisning: Tillverkaren av apparaten åtar sig ingen garanti beträffande reklamationer som kan härledas till rörsträckan.

• Apparaten uppnår bästa effekt genom ett kort, rakt frånluftrör och största möjliga rördiameter.
  ■ Man uppnår inte optimal utsugningseffekt om man sätter in långa sträva frånlufrör, många rörböjar eller rördiametrar, som är mindre än 150 mm. Fläktljudet blir dessutom högre.
  Rör eller slangar som krävs för frånluftledningen måste vara av ej brännbart material.

Rundrör

En innerdiameter på 150 mm rekommenderas, dock minst 120 mm.

Flata kanaler

Det inre tvärsnittet måste motsvara rundrörens diameter.

∅ 150 mm ca. 177 cm²

∅ 120 mm ca. 113 cm²

■ Flata kanaler ska inte ha skarpa omlänkningar.
■ Sätt in tätningsremsor vid avvikande rördiametrar.

Kontrollera väggen

• Väggen måste vara plan, lodrät och tillräckligt bärkraftig.
• Var noga med att borrhålens djup motsvarar skruvarnas längd. Kontrollera att plugg sitter fast ordentligt.
  ■ Bifogade skruvar och plugg är avsedda för massiva väggar. Om väggen har annan konstruktion (t.ex. gips, porbetong, poroton tegelblock), använd lämpligt fästmedel.
  ■ Fläkten väger max. 40 kg.

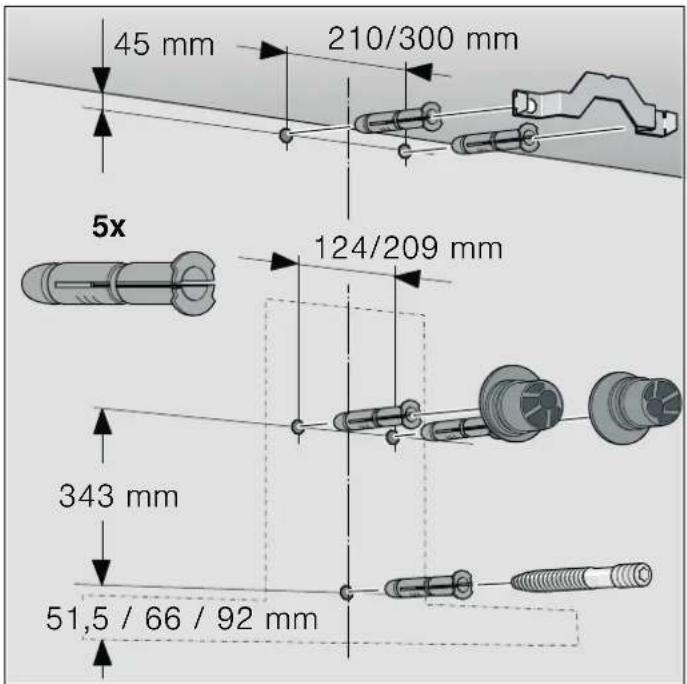

Förberedelser för montering

1. Markera en lodrät mittlinje på väggen från taket till fläktens underkant.
2. Markera borrhålen för skruvarna och området där fläkten ska hänga på väggen.
3. Borra fem hål ∅ 8 mm och borrdjup 80 mm för fästena och tryck in plugg så att de ligger jäms med väggen.

45 mm 210/300 mm 5x 124/209 mm 343 mm 51,5 / 66 / 92 mm

Installation

1. Skruva fast fästjärnet till beklädnaden. A

A 2x

1. Skruva fast upphängningsanordningarna till fläkten ordentligt, max. 3 N m B

B 2x ! ! C C 1

1. Skruva in den gängade bulten så långt att fortfarande 5-9 m m sticker ut utanför väggen.

C min. 5 mm max. 9 mm

Montering och justering så att allt hänger rakt

1. Dra av skyddsfolien först baktill och först efter monteringen helt och hållet.

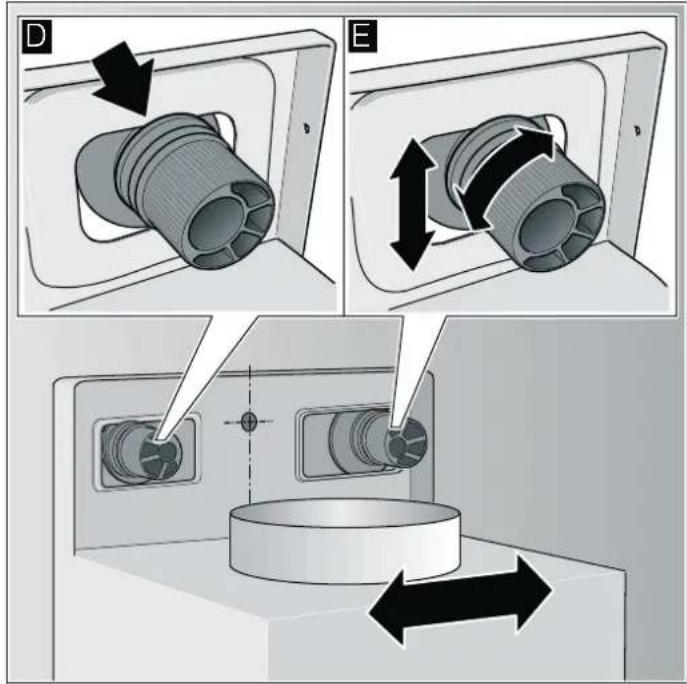

2. Haka fast fläkten så att den sitter fast ordentligt i upphängningsanordningarna. D
3. Justera fläkten så att den hänger rakt genom att vrida upphängningsanordningarna. Vid behov kan fläkten skjutas åt höger resp. åt vänster. E

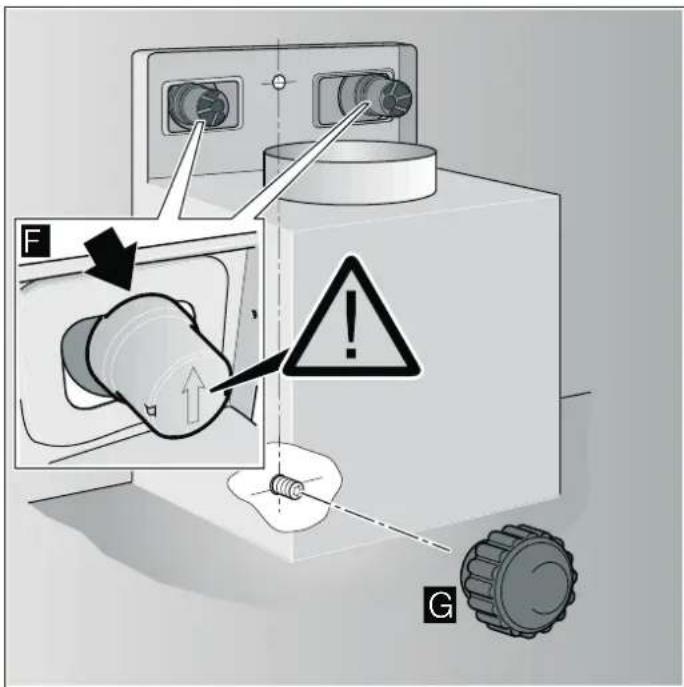

1. Tryck fast propparna på upphängningsanordningarna med pilen uppåt tills de sitter fast ordentligt. F
2. Skruva fast den räfflade muttern och brickan ordentligt. G

F ! G

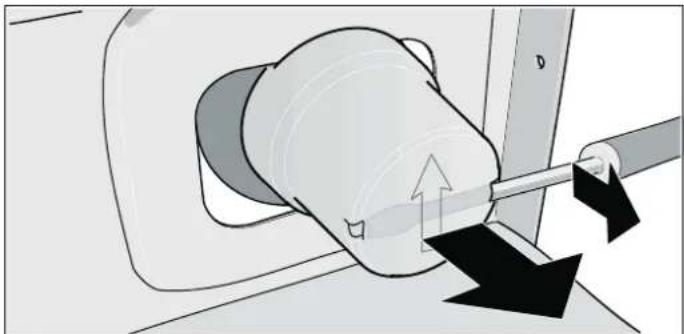

Ta bort propparna över skruvarna

Använd en platt skruvmejsel om propparna över skruvarna behöver tas bort.

Anvisning: Om du använder aluminiumrör används ska anslutningsområdet först jämnas till.

Frånluftsrör ∅ 150 mm (rekommenderad storlek)

Fäst kanalen direkt i rörstosen och täta på lämpligt sätt.

Frånluftsrör ∅ 120 mm

1.Fäst reducerstycket direkt i rörstosen.
2.Fäst kanalen i reducerstycket.
3. Täta båda anslutningsområdena på lämpligt sätt.

Elektrisk anslutning

⚠️ Risk för elektriska stötar!

om en elektrisk kabel skadats. Vik inte och kläm inte heller anslutningskabeln under installationen.

Erforderliga anslutningsdata framgår av typskylten som syns inuti fläkten när du tar ut metallfettfiltret.

Anslutningsledningens längd: ca. 1,30 m

Denna produkt är avstörd enligt EU:s bestämmelser för radioavstörning.

Denna produkt får endast anslutas till ett jordat vägguttag förutsatt att detta installerats enligt gällande bestämmelser och att stickkontakten är skyddad genom jordning.

Det jordade vägguttaget bör om möjligt installeras inuti beklädnaden.

Det jordade vägguttaget bör vara anslutet via en egen säkring.
- Om det jordade uttaget inte längre går att nå sedan spisfläkten väl monterats, måste frånskiljare användas som vid fast anslutning.

Om fast anslutning krävs måste en frånskiljare med en kontaktöppning om minst 3 mm och allpolig frånslagning installeras. Endast behörig elektriker får utföra arbetet med fast anslutning.

Montera beklädnaden

Risk att skada sig!

Vid installationen på grund av vassa kanter. Använd alltid skyddshandskar när du installerar apparaten.

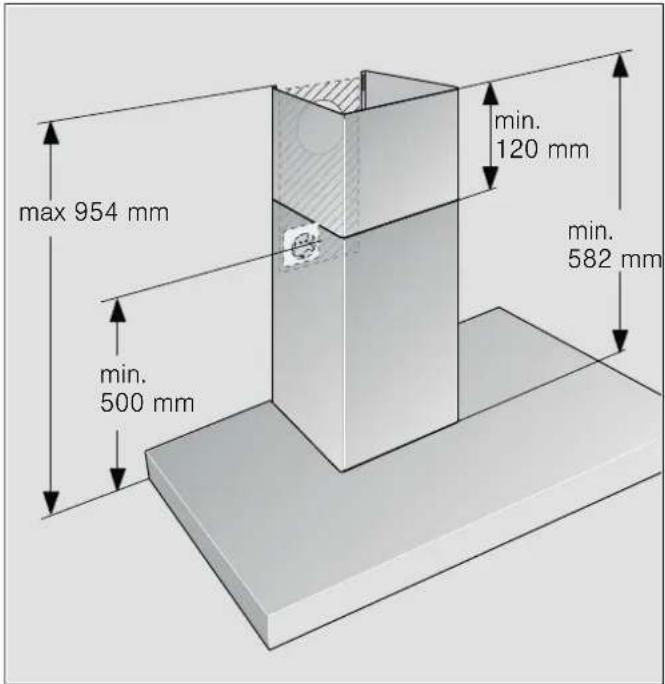

max 954 mm min. 120 mm min. 500 mm min. 582 mm

1. Sära på beklädnadsdelarna.
   Gör det genom att dra bort tejpen.
2. Dra loss skyddsfolien från båda beklädnadsdelarna.
3. Skjut in delarna i varandra.

Anvisning

■ Undvik att repa beklädnaden genom att lägga papper som skydd över kanterna på den yttre beklädnadsdelen.
- Springorna i den inre beklädnadsdelen ska vara nedtill.

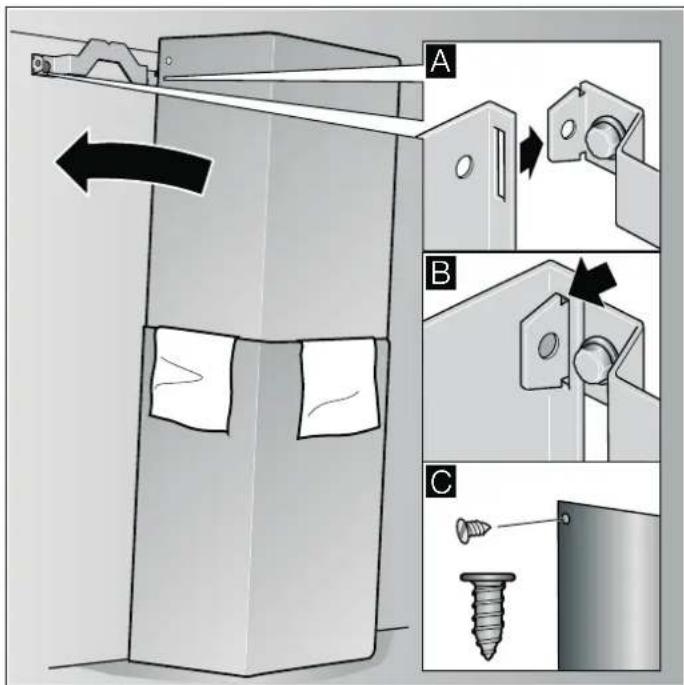

1. Placera beklädnadsdelarna ovanpå fläkten.

2. Skjut den inre delen uppåt och haka fast den i sidorna i fästjärnet. A

3. Fäst delen genom att trycka den nedåt. B
4. Skruva fast beklädnaden i sidorna med två skruvar i fästjärnet. C

Slå på viften: variant 2
