BRUKSANVISNING QR750X HUSQVARNA

Fare for personskade eller skade på produktet.

3. BETJENINGSPANEL

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Barn får inte utföra städning och underhåll av apparaten utan uppsikt.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

1.2 Allmän säkerhet

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer
• Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.
• Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

• Var noga med att inte skada kylkretsen.

• Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Ta bort förpackningen och transportbultarna.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Se till att luft kan cirkulera i produkten.
• Vid första installationen eller om dörren har hängts om, vänta minst 4 timmar innan du ansluter till elnätet. Detta för att oljan ska rinna tillbaka i kompressorn.
• Innan du utför något på produkten (t ex hänger om dörren), ska du dra ut kontakten ur vägguttaget.
• Installera inte produkten nära element, spisar, ugnar eller hållar.

• Installera inte produkten där den står i direkt solljus.

• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.

• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter.

• Nätkabeln måste vara under stickkontaktens nivå.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.

2.4 Inre belysning

WARNING!

Risk för elektrisk stöt.

3. KONTROLLPANEL

- Lampan som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas som husbelysning.

2.5 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

1 Temperaturskala
2 Temperaturknapp
3 ECO mode-ikon
4 COOLMATIC-ikon

3.1 Slå på

1. Anslut produkten till ett eluttag.
2. För att sätta på produkten, tryck på temperaturknappen tills alla LED-lampor tänds.

ECO mode ställs in automatiskt efter 3 sekunder.

3.2 Stänga av

1. Stäng av produkten genom att trycka på och hålla temperaturknappen inne i 3 sekunder.

Alla LED-lampor släcks.

1. Koppla loss produkten från strömkällan genom att dra ut stickkontakten ur eluttaget.

3.3 Temperaturreglering

För att reglera temperaturen, tryck på temperaturknappen. Varje gång knappen trycks in flyttas den inställda temperaturen med 1 position och motsvarande LED-indikator tänds. Tryck på temperaturknappen upprepade gånger tills önskad temperatur valts. Inställningen fastställs.

Valet sker i steg från +2 till +8 °C.

Kallaste inställning: +2°C.

Varmaste inställning: +8°C

Lämpligaste inställningen:

ECO-läge (+3 till +4 °C).

Välj inställning, men tänk på att temperaturen inne i kylen beror på:

• rumstemperatur
• hur ofta man öppnar dörren
• mängden livsmedel som förvaras
• apparatens placering.

3.4 Displayens viloläge

Efter 30 sekunder utan aktivitet går displayen in i viloläge. Endast LED-indikatorn som motsvarar aktuell temperaturinställning lyser svagt. Alla andra LED-indikatorer är släckta. För att avaktivera detta läge, tryck på temperaturknappen.

3.5 ECO-läge

I det här läget är temperaturen inställd på mellan +3 och +4 °C.

Detta är den bästa temperaturen för att säkerställa god konservering med minimal energiförbrukning.

För att aktivera ECO-läge, tryck på temperaturknappen upprepade gånger tills LED-indikatorn bredvid ECO-lägessymbolen tänds på kontrollpanelen.

Om du behöver lägga in en större mängd rumstempererad mat när du har handlat rekommenderar vi att du aktiverar COOLMATIC-funktionen för att kyla matvarorna snabbare så att inte andra matvaror i kylen blir varma.

För att aktivera den här funktionen, tryck på temperaturknappen upprepade gånger tills LED-indikatorn bredvid COOLMATIC-ikonen tänds. Även LED-indikatorn som motsvarar +2 °C tänds.

Denna funktion stängs av automatiskt efter 6 timmar. När funktionen stängs av återställs föregående temperaturinställning.

Du kan avaktivera denna funktion när som helst genom att trycka på temperaturen och välja en ny temperaturinställning.

3.7 Larm vid öppen dörr

Om kylskåpsdörren har lämnats öppen i ca 5 minuter, aktiveras larmet för öppen dörr. Temperaturknappen och LED-indikatorn för den aktuella temperaturinställningen blinkar och ljudet är på.

Du kan avaktivera det här larmet genom att stänga dörren eller genom att trycka på temperaturknappen.

4. DAGLIG ANVÄNDNING

WARNING! Se säkerhetsavsnitten.

4.1 Förvara mat i kylskåpet

Täck över eller förpacka maten, särskilt om den har en stark smak.

Placera matvarorna så att luft kan cirkulera fritt omkring dem.

Ställ matvarorna på alla hyllor och inte närmare än 20 mm från bakre väggen och 15 mm från dörren.

När temperaturen är inställd på +2 °C, kan temperaturen inuti lådorna vara nära 0 °C.

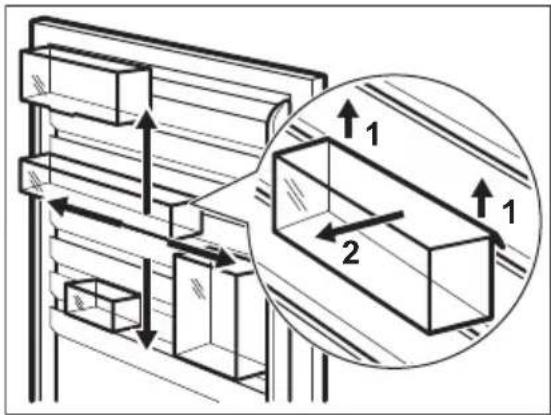

Dörren har skenor som gör att hyllorna/facken kan placeras efter dina önskemål.

1. Lyft hyllan/facket bitvis i pilarnas riktning tills de lossnar.
2. Placera hyllan/facket på önskad plats och för in den/det i skenorna.

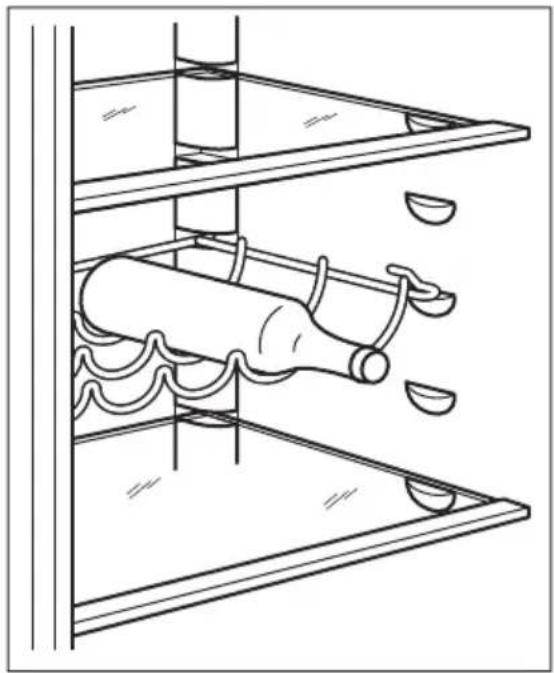

Placera flaskorna (med öppningarna vända utåt) i den redan installerade hyllan.

Sätt bara in stängda flaskor.

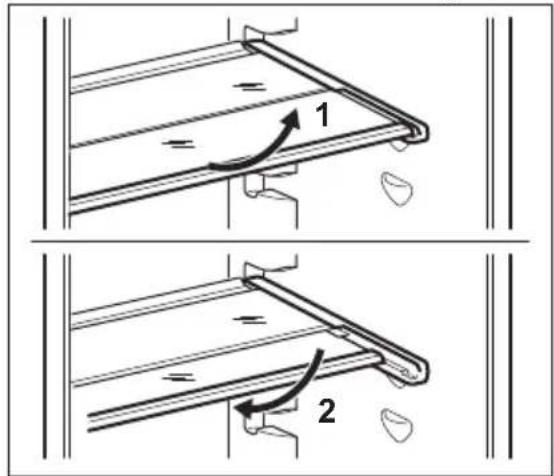

4.4 Använda en hopfällbar hylla

Den här produkten har en hylla som består av två delar. Den främre delen av hyllan kan placerad under den andra delen för att ge bättre utrymme.

Fälla ihop hyllan:

1. Ta ut den främre delen försiktigt.
2. För in den på den nedre skenan under den andra delen av hyllan.

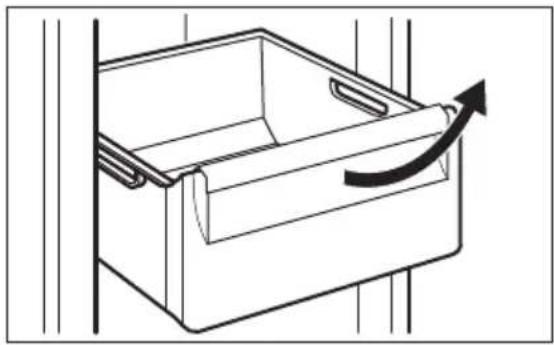

Gör så här för att ta bort en låda från ett fack:

1. Dra ut lådan så längt det går.

2. När du har kommit till slutet av skenorna ska du lyfta lädan något framtill och ta bort den.

Följ stegen ovan i omvänd ordning för att sätta tillbaka lådan igen.

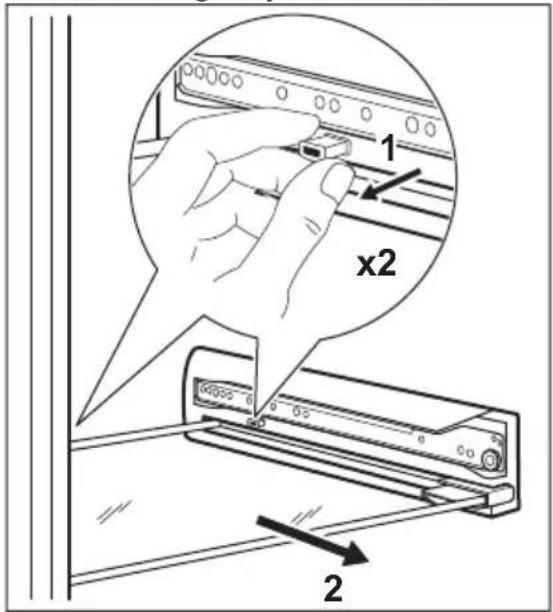

4.6 Ta bort glashyllorna

Den här produkten har glashyllor som separerar lådorna.

När du vill ta bort glashyllorna:

1. Ta bort lådorna runt omkring (se "Ta bort lådorna").
2. Dra ut lässprintarna på båda sidorna av hyllan (1).
3. Dra sedan glashyllan utåt (2).

Följ stegen ovan i omvänd ordning för att sätta tillbaka glashyllan.

FÖRSIKTIGHET!

Se till att lässprintarna sitter ordentligt på plats.

4.7 PROFRESH PLUS (MultiAir)

Temperaturnivå och stabilitet har optimerats för att få den bästa förvaringen av maten.

Det finns olika temperaturområden för att optimera förvaringen av olika typer av varor (varmare temperatur i övre delen, kallare temperatur i nedre delen).

Återställande av inre temperaturen efter dörröppningen förbättras tack vare det dynamiska kylsystem som genererar ett optimalt luftflöde.

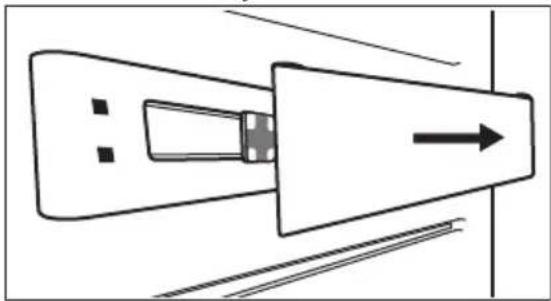

4.8 CleanAir Control-filter

Vid leverans ligger kolfiltret i en plastpåse. Detta är ett aktivt kolfilter som absorberar dålig lukt och bidrar till att bevara bästa smak och arom hos alla matvaror som förvaras i kylen.

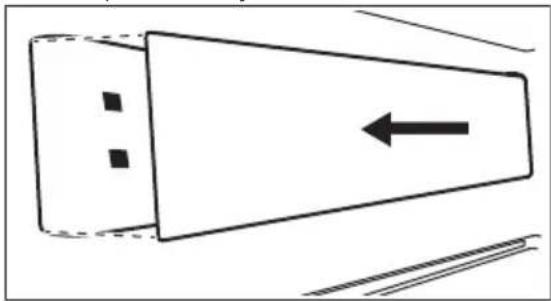

Gör så här för att sätta dit filtret:

1. Ta bort filterskyddet.

1. Ta ut filtret ur plastpåsen.

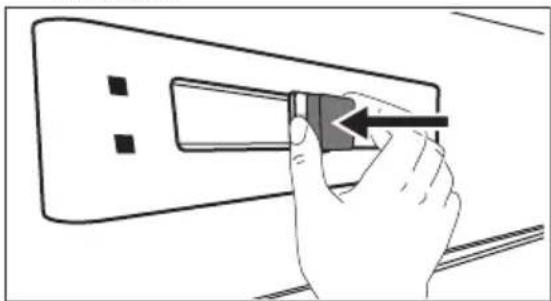

2. Sätt i filtret i spåret på produktens baksida.

1. Sätt på filterskyddet.

Se till att filterskyddet alltid är stängt så att filtret fungerar korrekt.

För att upprätthålla bästa prestanda ska filtret bytas ut var 6:e månad. Nya aktiva

kolfilter kan köpas hos din återförsäljare eller på vår webbplats. Artikelnumret finns på plastpåsen.

5. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

5.1 Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET!

Använd inte rengöringsmedel, skurpulver, klor eller oljebaserade rengöringsmedel eftersom de skadar ytan.

5.2 Regelbunden rengöring

FÖRSIKTIGHET!

Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

FÖRSIKTIGHET!

Var försiktig så att du inte skadar kylsystemet.

FÖRSIKTIGHET!

När du flyttar produkten ska du lyfta upp den i framkanten så att inte golvet repas.

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.

2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.

3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på produktens baksida, där vattnet avdunstar.

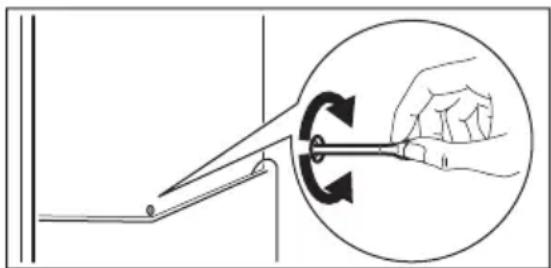

Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten baktill av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvaror och golv.

5.4 Långa uppehåll i användning

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

6. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

6.1 Vad gör jag om...

Problem Möjlig orsak Åtgärd
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Ljudligt eller visuellt larm är på.	Kylskåpet har nyligen slagits på eller temperaturen är fortfarande för hög.	Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
	Temperaturen i produkten är för hög.	Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
Lampan fungerar inte. Lampan är trasig. Kontakta närmaste auktoriserade serviceverkstad.
Kompressorn arbetar utan uppehåll.	Temperaturen är felaktigt inställd.	Se kapitlet "Drift"/"Kontrollpanel".
Många matvaror inlagda	samtidigt.	Vänta några timmar och kontrollera sedan temperaturen igen.
Rumstemperaturen är för	hög.	Se klimatklasstabellen på märkskylten.
Alltför varm mat har lagts	in.	Låt mat svalna till rumstemperatur före infrysning.
	Funktionen COOLMATIC är på.	Se "Funktionen COOLMA-TIC".
Kompressorn startar inte omedelbart när COOLMA-TIC-knappen trycks in eller när temperaturen ändras.	Detta är normalt och indikerar inte att något fel har uppstått.	Kompressorn startar efter ett tag.
Vatten rinner inne i kylskå-pet.	Vattenutloppet är igen-täppt.	Rengör vattenutloppet.
	Matvaror hindrar vattnet från att rinna in i vattenupp-samlaren.	Kontrollera att inga matvaror har kontakt med den bakre väggen.
Vatten rinner ut på golvet. Smältvattensutloppet är inte anslutet till avdunstningsbrickan ovanför kompressorn.		Anslut tömningsslangen till avdunstningsbrickan.
Temperaturen kan inte stäl-las in.	Funktionen FROSTMATIC eller COOLMATIC är påsla-gen.	Stäng av FROSTMATIC eller COOLMATIC manuellt eller vänta med att ställa in temper-aturen tills funktionen har återställts automatiskt. Se "FROSTMATIC- eller COOL-MATIC-funktionen".
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre temperatur.
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur in-nan du lägger in dem.
	Många matvaror har lagts in för förvaring samtidigt.	Lägg in färre matvaror för för-varing samtidigt.
	Funktionen COOLMATIC är på.	Se "Funktionen COOLMA-TIC".
Sidopanelerna är varma. Det är värme som avges från värmeväxlaren och är helt normalt.
Det finns för mycket kondensvatten på kylskåpets bakre vägg.	Dörren har öppnats för ofta.	Öppna dörren bara när det behövs.
	Dörren stängdes inte ordentligt.	Se till att dörren är ordentligt stängd.
	Mat som lagts in är inte ordentligt förpackad.	Förpacka maten på lämpligt sätt innan den läggs in.
Det är svårt att öppna dör-ren.	Du försökte öppna dörren direkt efter stängning.	Vänta i minst 30 sekunder mel-lan stängning och återöppnan-de av dörren.
Temperaturen i lådorna är för låg.	Den kallaste inställningen (+2 °C) har valts.	Ställ in en högre temperatur.

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

6.2 Byte av lampan

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Endast servicepersonal får byta ut lampan. Kontakta din auktoriserade serviceverkstad.

7. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

7.1 Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat- Omgivningstemperatur klass

SN +10 °C till + 32 °C

N +16 °C till + 32 °C

ST +16 °C till + 38 °C

T +16 °C till + 43 °C

7.2 Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

8. TEKNISKA DATA

Höjd 1800 mm

Bredd 595 mm

Djup 643 mm

- Denna produkt uppfyller kraven enligt EEG-direktiven.

7.3 Installera produkten och hänga om dörren

Se separata anvisningar om installation och omhängning av dörren.

FÖRSIKTIGHET!

Om produkten placeras mot en vägg ska de medföljande distanserna användas för att hålla det minimiavständ som anges i monteringsanvisningen.

FÖRSIKTIGHET!

Om produkten installeras intill en vägg, ska ett 10-mm avständ mellan väggen och den sida av produkten där gångjärnen sitter ge tillräckligt utrymme för att öppna dörren när delarna inuti kylskåpet tas bort (t ex vid rengöring).

FÖRSIKTIGHET!

Om du ska vända dörren, de alltid till att skydda golvet från repor med ett slitstarkt material.

Nätspänning 230 - 240 V

Frekvens 50 Hz

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

9. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
