BRUKSANVISNING QR2210A HUSQVARNA

På ditt nya kylskåp kan nya funktioner förekomma, läs därför noga igenom anvisningarna för att lära dig hur skåpet fungerar och skall skötas. Spara bruksanvisningen, den måste finnas med om skåpet säljs eller överlåts till annan person.

Användning

• Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enligt denna bruksanvisning. · Förvara aldrig explosiva gaser eller vätskor i kylutrymme. Dessa kan ge upphov till skador på person och egendom. · Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Läckande kylsystem kan förstöra skåp och matvaror.
• Skåpets kanter och utskjutande metalldelar på skåpets baksida kan vara vassa, var därför försiktig då skåpet flyttas. Använd handskar.

Barn

Håll uppsikt över små barn så att de inte kommer åt skåpets inredning eller reglage.

Skrotning av gamla skåp

Kontakta Elkretsen AB eller återförsäljaren för att få reda på var du kan lämna produkten för skrotning och återvinning. Du kan också gå in på www.el-kretsen.se för att få reda på närmaste inlämningsställe.

När det gäller kyl- och frysprodukter skall du kontakta din kommun för att få reda på var du kan lämna in produkten för skrotning och återvinning.

Stäng av ditt gamla skåp och dra ur stickkontakten.

Kapa anslutningssladden så nära skåpet som möjligt. Ta bort dörren innan skåpet skrotas så att lekande barn inte kan bli instängda i skåpet.

Se till att inte skada kylsystemet i det gamla skåpet. Isoleringen och kylsystemet kan innehålla ämnen som bryter ned ozonlagret.

Ditt nya skåp är helt fritt från ämnen som bryter ned ozonlagret. Läs mer om ditt nya skåp och miljön i avsnittet "Råd och tips".

Innehållsförteckning

Säkerhetsinformation 2.

Skrotning av gamla skåp 2.

Innehållsförteckning 2.

Beskrivning av kylskåpet 3.

Knappar och indikeringslampor 3.

Innan skåpet startas för första gången 3.

Att använda kylskåpet 4.

Starta kylen och ställ in rätt temperatur 4.

Temperaturen i kylskåpet 4.

Att mäta temperaturen 4.

Avstängning 4.

Larm och övriga funktioner 4.

Inredning 5.

Demontering av flask- och burkhållare 6.

Råd och tips 6.

Så kan du spara energi 6

Skåpet och miljön 6

Miljövänlig användning 6

Skötsel och rengöring 7.

Tag bort ventilationsgallret 7

Rengöring 7

Omskäpet inte ska användas 8

Vid längre semester eller bortavaro .... 8

Om något inte fungerar 8

Reklamation 9

Garanti (gäller för Finland) 9

Konsumentkontakt 9

Service och reservdelar 9

Teknisk information 9

Installation 9

Anslutningssladd 9

Packa upp 9

Tag bort transportstöd 10

Rengör 10

Ställ skåpet på plats 10

Omhängning av dörr 12

Elanslutning 12

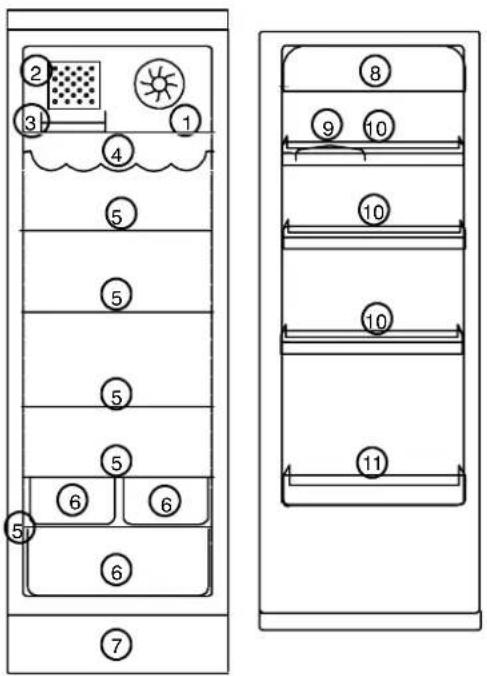

Beskrivning av kylskåpet

S

1. Snabbnedkylningshylla

2. Galler

3. Flaskhållare

4. Flaskhylla

5. Glashylla

6. Grönsakslåda

1. Ventilationsgaller

8. Smörfack

9. Äggfack

10. Dörrhylla

11. Flaskhylla

Knappar och indikeringslampor

A. Strömbrytare för kylskåpet

Används för att starta och stänga av kylen.

B. Temperaturfönster

Visar kylens medeltemperatur.

C. Temperaturväljare/termostat

Används vid inställning av temperaturen.

D. Snabbkylningsknapp (ACTION COOL)

Används för att starta och stänga av snabbkylningen.

E. Gul indikeringslampa

Lysernär snabbkylningen är igång.

F. Avstängningsknapp för ljudlarm

Används för att stänga av ljudsignalen.

G. Röd varningslampa

Blinkar när något av skåpets larm har löst ut.

Innan skåpet startas för första gången

O

Installera och rengör skåpet enligt anvisningarna i avsnittet "Installation".

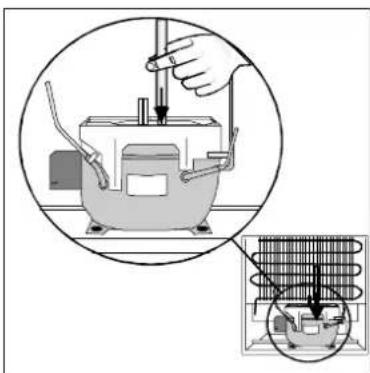

Kontrollera att avrinningsslangen är placerad över droppskålen på skåpets baksida.

Skåpet måste stå upprätt i ca 4 timmar, innan stickkontakten sätts i vägguttaget och skåpet startas för första gången.

Kompressorn kan annars skadas. Oljan måste få tid att rinna tillbaka till kompressorn.

Att använda kylskåpets

Starta kylen och ställ in rätt temperatur

Igångsättning:

Starta kylen genom att trycka på strömbrytaren.

Inställning av temperaturen

Tryck på knapparna tills önskad temperatur blinkar i temperaturfönstret. (Temperaturen kan ställas in mellan +2 °C till +8 °C.)

"+" ger en varmare temperatur.

"-" ger en kallare temperatur.

Efter inställningen visar temperaturfönstret "-" tills kylens temperatur är +9 °C eller kallare.

Låt skåpet gå ett dygn mellan varje ändring av temperaturinställningen, så att temperaturen hinner stabilisera sig.

När skåpet startas efter att ha varit avstängt behöver temperaturen inte ställas in på nytt. Termostaten minns automatiskt den temperatur som senast varit inställd.

Temperaturen i kylskåpet

Lämplig förvaringstemperatur i kylen är ca +5 °C. Temperaturen är jämnt fördelad på samtliga hyllplan. Grönsakslådan längst ner är 3-4 °C varmare än inställd temperatur.

Att mäta temperaturen

Om temperaturen mäts med en lös termometer bör den ställas i ett glas vatten, mitt i skåpet. Då motsvarar den bäst temperaturen i varorna. Placera inte termometern hängande eller liggande direkt på hyllan.

Tips:

- Sprid ut matvarorna så att den kalla luften kan cirkulera fritt mellan dem.

- Ställ inte in varma varor, utan vänta tills de svalnat något.

Täck över alla varor ordentligt.

Avstängning

Stäng av genom att trycka på strömbrytaren.

Knappen måste hållas intryckt under ca en sekund.

Skåpet blir strömlöst först när stickproppen är utdragen från vägguttaget.

Larm och övriga funktioner

Dörröppningslarm

Om dörren är öppen längre än ca 5 minuter börjar den röda varningslampan blinka och en ljudsignal startar.

Avstängning:

Stäng av ljudsignalen med avstängningsknappen. Den röda varningslampan slocknar när dörren stängs.

Denna funktion används dels för snabb nedkylning av burkar/flaskor på QuickChill-hyllan, dels om en större mängd varor med rumstemperatur placeras i kylen.

Nedkylning Burk/Flaska:

När varorna placerats på hyllan (se underrubriken Snabbnedkylningshylla) skall luftreglaget öppnas till dess maxläge, tryck därefter in knappen för snabbnedkylning.

Detta indikeras i teckenfönstret av att "C" visas samt att den gula lampan lyser.

Forcerad kyld luft kommer då att kyla varorna framför gallret.

Vid avslutad nedkylning tryck då åter på snabbnedkylningsknappen och återställ reglaget till minläge.

Efter 6 timmar stängs snabbnedkylningen automatiskt av. Skåpet återgår därefter till normal drift med de tidigare inställningarna.

Nedkylning av varma varor:

Denna funktion används i samband med att en större mängd rumstempererade varor placerats i kylen. Funktionen startas genom att trycka in snabbnedkylningsknappen.

Detta indikeras i teckenfönstret av att "C" visas samt att den gula lampan lyser.

När funktionen är aktiverad så kommer forcerad luft kyla ned varorna, samt att temperaturen i skåpet ställs om till +2°C. Efter 6 timmar stängs snabbnedkylningen automatiskt av och temperaturen går successivt tillbaka till den tidigare inställda.

Funktionen går också att avbryta tidigare, genom att åter trycka på snabbnedkylningsknappen.

Kolfiltrets funktion

Det inbyggda kolfiltret gör att varor med stark lukt kan placeras nära andra varor utan att dessa tar smak och lukt.

Inredning

Hyllorna och dörrfacken i skåpet är löstagbara så att de kan tas ut och flyttas om.

Vissa hyllor behöver lyftas upp i bakkanten innan de går att dra ut.

Det nedersta facket i dörren och glashyllan över grönsakslådan får inte flyttas. De behövs för luftcirkulationen i skåpet.

Hyllor med uppstående kantlist ska placeras med kantlisten bakåt.

Grönsakslådan har två flyttbara avdelningsskivor med fem olika valmöjligheter för att skilja olika grönsaker åt.

Grönsakslådan har en ventilationslist för att öka luftcirkulationen och minska risken för kondens.

Snabbnedkylningshylla

Den grundare snabbnedkylningshyllan kan placeras i någon av de övre spåren. För att erhålla bäst funktion skall hyllan placeras i andra spåret ovanifrån.

Flask- och burkhållare

Flask- och burkhållaren är flyttbar i sidled för att erhålla en mer flexibel placering av burkar och flaskor framför gallret. För att underlätta vid sidleds förflyttning av hållaren, så tryck hyllan bakåt. Vid nedkylning av en burk eller flaska så bör placeringen av varan centreras framför gallret för att erhålla bästa kyleffekt. Flaskstödet fälls ut då en stor flaska nedkyls. För beskrivning av start och stopp av funktionen se underrubrik Snabbnedkylning (QuickChill).

Demontering av flask- och burkhållare

Ta ut snabbnedkylningshyllan med hållaren ur skåpet.

För att lossa hållaren från hyllan böj ut hakarna som omsluter bakkanten på hyllan.

Följ noggrant informationen om hur skåpet ska placeras i avsnittet "Installation". Rätt uppställt förbrukar skåpet mindre energi.

Öppna inte skåpet i onödan ofta eller länge.

Kontrollera regelbundet att dörren är ordentligt stängd.

Tina frysta varor i kylskåpet, då kommer kylan till nytta och kvalitén på maten blir bättre.

Dammsug kompressorn och kylsystemet på baksidan av skåpet ungefär en gång om året.

Låt heta varor svalna något innan de läggs in i kylskåpet.

Se till att tätningslisten är hel och ren.

Skåpet och miljön

- Isoleringen och köldmediet i skåpet är helt ofarliga för ozonlagret.

• Alla delar i emballaget kan återvinnas.
• Skåpet är tillverkat så att det lätt kan demonteras för återvinning.

Miljövänlig användning

• Lämna skåpets emballage och kasserade kyl- och frysskåp till en återvinningsanläggning. Kontakta kommunen eller din återförsäljare för närmare information. Förvara varorna i burkar och kärl som kan användas flera gånger. Använd så lite engångsmaterial som möjligt. - Använd ett milt och miljövänligt handdiskmedel och vatten vid rengöring. • Följ råden under rubriken "Så kan du spara energi".

Skötsel och rengöring

Ta bort ventilationsgallret

Ventilationsgallret är löstagbart. Det ska tas bort vid rengöring.

Dörren måste vara öppen när ventilationsgallret tas bort. Lossa gallret i överkant genom att dra det utåt/nedåt sedan rakt ut.

Rengöring

Använd vatten/neutralt tvättmedel för rengöring av dörrens rostfria yta med anti-finger-print-beläggning. Använd absolut inte slipmedel.

Rengör invändigt

Stäng av skåpet och dra ur stickkontakten från vägguttaget.

Ta ut lösa delar och handdiska dem. Torka av skåp, inredning och tätningslist. Vid rengöring insidan av skåpet var aktsam, pga ömtåliga kanter. Använd en mjuk trasa och ett milt handdiskmedel utspätt med ljummet vatten. Stäng inte dörren förrän det är torrt i skåpet.

Ta bort ventilationsgallret (se avsnittet "Ta bort ventilationsgallret") och dammsug under skåpet. Drag fram skåpet från väggen. Dammsug baksidan av skåpet, kylsystemet och kompressorn.

Avfrosta kylskåpet

Kylskåpet avfrostas automatiskt varje gång kompressorn stannar. Undvik onödig frostbildning genom att:

· inte ställa in heta varor i skåpet

- inte öppna skåpet onödigt ofta eller länge

Byte av lampa

Belysningen tänds automatiskt när dörren öppnas. Vid lampbyte ska skåpet vara strömlöst.

Dra ur stickkontakten.

Använd en klar halogenlampa. Ta inte i lampan med bara fingrarna. Halogenlampan är känslig för hudfett. Klipp av plastförpackningen vid lampsockeln. Håll kvar plastförpackningen som skydd mellan lampan och fingrarna då lampan sätts på plats.

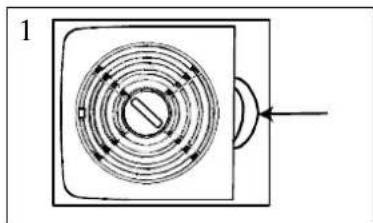

Byte av kolfilter

För att erhålla bästa funktion ska kolfiltret bytas ut med lårsintervall vid normal användning. Nya kolfilter tillhandahålls genom din lokala återförsäljare. Filtret är placerat bakom gallret och är åtkomligt genom att öppna luckan. Gallret öppnas genom att samtidigt trycka in spaken till höger om gallret (1) och vrida luckan utåt (2). Kolfiltret utdrages därefter ur det spår som kolfiltret löper i (3).

Nya kolfiltret monteras därefter i samma spår. Filtren bör handhas varsamt så att spåren inte lossnar från ytan.

Lyft skåpet i framkanten när det ska flyttas, så att golvet inte repas.

Om skåpet inte ska användas

Stäng av skåpet och dra ur stickkontakten från vägguttaget.

Rengör skåpet enligt anvisningarna i avsnittet "Rengöring". Stäng inte dörren: en unken och instängd lukt kan då uppkomma.

Vid längre semester eller bortavaro

Om skåpet ska stå på bör någon regelbundet titta till det, så att varorna inte förstörs vid t.ex. strömavbrott.

Om något inte fungerar

Om skåpet inte fungerar på önskat sätt kan det bero på något som enkelt går att rätta till själv. Läs igenom och följ förslagen så behöver inte service beställas i onödan.

ProblemMöjligorsak/Åtgärdsförslag
"" visas i temperaturfönstret.	Det är fel på temperaturmätningen. Tillkalla service.(Kylsystemetfortsätteratthållavarornakallamentemperaturinställningenfungerarinte.)
Det är för varmt i kylen. Ställinenkallaretemperatur.	Placeravarornapårättplatsikylen.Seavsnittet"Temperaturenikylskåpet".Fördelavarornasåattdenkallaluftenkancirkuleramellandem.Kontrolleraattdörrenärriktigtstängdochatttätningslistenärhelochren.
Det är för kallt i kylen. Ställinenvarmaretemperatur.
Det rinner vatten i kylen. Rensadropörännanochavrinningshålet, texmedentopsellerpiprensare.
Kompressorn går kontinuerligt. Ställinenvarmaretemperatur.	Kontrolleraattdörrenärriktigtstängdochatttätningslistenärhelochren.
Skåpet går inte alls. Varken kyla ellbelysning fungerar. Inga signallamporlyser.	Skåpetärintepåslaget.Detkommerinteframströmtillskåpet.(Provagenomattanslutaenannanapparat.)Säkringenärsönder.Stickkontaktensitterinteiordentligt.
Det rinner vatten på golvet.	Placera avrinningsslangen på skåpets baksida över droppskålen.Sekapitlet"Innanskåpetstartasförförstagången".
Skåpets ljudnivå är störande.	I kylsystemet bildas det normalt vissa ljud. Ett pulserande ljudhörsnärköldmedietpumpasruntikylsystemet.Närkompressornstartarochstannarkanknäppandeljudhörasfråntermostaten.Omljudnivånupplevssomstörande:Böjförsiktigtrörenpåskåpetsbaksidasåattdeintevidrörvarandra.Sättillbakadistanskuddarna(mellanskåpetochrören)omdefallitbort.FöljnogaInstruktionernaiaavsnittet"Ställskåpetpåplats".

Om felet inte beror på någon av ovanstående orsaker: Kontakta Elektroservice. Service och reparationer ska utföras av ett av tillverkaren legitimerat serviceföretag. Använd endast reservdelar som tillhandahålls av dessa.

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Garanti (gäller för Finland)

Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garantin enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början. Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service - vid onödigt servicebesök. - om tillverkarens anvisningar för installation, användning och skötsel inte följts.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning, ber vi dig att kontakta vår konsumentkontakt.

Telefonnummer: 0771-11 44 77 eller via e-post på vår hemsida www.husqvarna.se

1 Finland kontakta konsumentrådgivare på tel. [phone] (0,1597 e/min + lna) eller via e-post,

adress [e-mail].

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel 0771 - 76 76 76 eller via vår hemsida på www.husqvarna.se. Du kan även söka hjälp via din återförsäljare.

Adressen till ditt närmaste servicestation finner du via www.husqvarna.se eller Gula Sidorna under Hushållsutrustning, vitvaror-service.

Innan du beställer service, kontrollera först om du kan hjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem.

Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten, som sitter på vänster sida i skåpet.

Modellbeteckning......

Produktnummer......

Serienummer......

Inköpsdatum......

Hur och när uppträder felet?

Teknisk information

Modell QR2210A,QR2210W,QR2210X,QR2210K
Nyttovolym 335l
Bredd 595mm
Höjd 1800mm
Djup	600mm
Energiförbrukning	175kWh/år
Energiklass A
Märkeffekt	110W

Installation

Anslutningssladd

Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch.

• Skador på sladden kan orsaka elektrisk stöt, kortslutning och risk för brand.
• Om anslutningssladden till produkten skadas får den bytas endast av leverantören, legitimerat serviceföretag eller en behörig person för att undvika fara.

Packa upp

Packa upp skåpet och kontrollera att det är felfritt och utan transportsador. Eventuella transportsador ska omedelbart anmälas. I Sverige görs anmälan till Distrilux Distributionskontor, se fraktsedeln, eller till återförsäljaren om skåpet levererats direkt från butik. I Finland görs anmälan till återförsäljaren.

Lämna iväg emballaget för återvinning. Kontakta kommunen eller återförsäljaren för information.

Låt inte barn leka med emballaget. Plastfilmen kan medföra kvävningsrisk.

Ta bort transportstöd

Ta bort tejpen och transportstöden som sitter - på dörrsidorna

· på hyllorna

Ta bort transportstödet på glashyllan genom att skjuta transportstödet framåt längs hyllkanten tills hyllans utbuktning tar emot. Lyft hyllan i bakkanten och drag hyllan och transportstödet framåt tills hyllan kantippas och transportstöden kantas ut. På vissa modeller ligger en ljuddämpande dyna under skåpet. Ta inte bort den.

Rengör

Tvätta skåpet invändigt med ljummet vatten och ett milt handdiskmedel. Använd en mjuk trasa.

Installation av kolfilter

Vid leverans av kolfiltret är det placerat i en plastpåse för att säkerställa livslängden på filtret. Filtret ska placeras bakom gallret innan skåpet startas.

Gallret öppnas genom att samtidigt trycka in spaken till höger om gallret (1) och vrida luckan utåt (2). Kolfiltret monteras därefter i det spår som finns i bakkant av luckan (3).

Filtren bör handhas varsamt så att påsen inte lossnar från ytan.

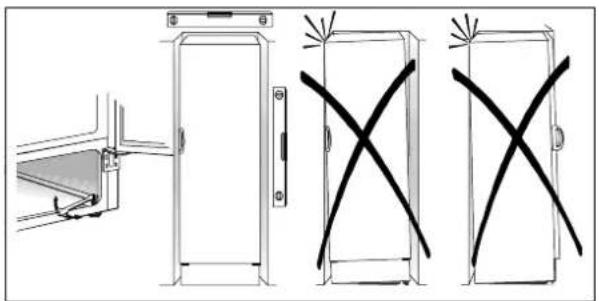

Ställ skåpet på plats

OBS! Skåpet är tungt, skydda golvet vid behov.

Kontrollera att anslutningssladd och/eller stickkontakt inte kommer i kläm bakom skåpet - en skadad sladd och/eller kontakt kan överhettas och orsaka brand.

Kontrollera att skåpet eller något annat inte står på sladden.

· det kan orsaka kortslutning och risk för brand.

Anslut inte stickkontakten om vägguttaget sitter löst.

· risk för elektrisk stöt eller brand

För att skåpet ska fungera på bästa möjliga sätt ska:

- skåpet stå på en torr och sval plats som är fri från direkt solljus.

· skåpet inte placeras i närheten av någon värmekälla som t.ex. spis eller diskmaskin.

skåpet stå plant uppställt. Det får inte luta mot omslutande väggar. Justera fötterna vid behov. Justernyckeln till fötterna medföljer.

· luftcirkulationen runt skåpet ska vara god och luftkanalerna under och bakom skåpet ska vara fria och oblockerade. Ventilationsutrymmet över skåpet och ev. speciellt i överskåp ska vara minst 4 cm. Ventilationsutrymmet kan antingen placeras

a direktöverskåpet eller

b bakom och ovanför överskåpet. Utrymmet bakom skåpet måste då vara minst 50 mm djupt.

Skåpet ska stå på en plats med en omgivningstemperatur motsvarande den klimatklass* som skåpet är avsett för.

*Se dataskylten inuti skåpet.

Tabellen visar omgivningstemperatur för de olika klimatklasserna.

Klimatklass	för omgivningstemperatur på
SN	+10°Ctill+32°C
N	+16°Ctill+32°C
ST	+18°Ctill+38°C
T	+18°Ctill+43°C

Kontrollera att avrinningsslangen är placerad över droppskålen på skåpets baksida.

Om skåpet ska placeras i ett hörn med gångjärnssidan mot väggen måste avståndet mellan vägg och skåp vara minst 230 mm för att dörren ska kunna öppnas så mycket att hyllorna kan tas ut.

Stickproppen ska vara åtkomlig efter att produkten finns på plats.

1. Stäng av skåpet och dra ur stickkontakten från vägguttaget.
2. Ta bort ventilationsgallret. På ventilationsgallret finns en löstagbar del, flytta den till andra sidan.
3. Lägg skåpet på rygg ovanpå en trälist. Listen gör det lättare att få grepp om skåpet igen när det ska resas.
4. På skåpets ovansida: Flytta gångledstappen till andra sidan.
5. På skåpets nedre del: a. Skruva bort gångleden. b. Ta bort dörrstängningsbeslagen på gångleden och flytta gångledstappen till andra sidan. Skruva dit det bifogade dörrstängningsbeslaget. c. Flytta pedalen till andra sidan.
6. På dörrens undersida: a. Ta bort dörrstängningsbeslaget. b. Skruva fast det bifogade dörrstängningsbeslaget till andra sidan.
7. Skruva fast den nedre gångleden. Justera nedre gångleden i höjdled med den bifogade nyckeln så att dörren inte glappar. Lås med låsmuttern.
8. Ress skåpet och sätt tillbaka ventilationsgallret.

9. Flytta handtaget. Skruva ur skruvarna. Tryck försiktigt in plastpluggarna på motsatta sidan med en dorn. Dra handtaget först i sidled, sedan mot dig. Ta loss handtaget, vänd det ett halvt varv och montera det på motsatta sidan. Tryck försiktigt in medföljande plastpluggar i hålen efter handtaget.

1. Ställ skåpet på plats. Kontrollera att skåpet står riktigt uppställt. Se avsnittet "Ställ skåpet på plats".

Elanslutning

Skåpet ska anslutas till ett jordat eluttag. Spänning: 230 V. Säkring: 10 A. Se även dataskylten på vänster sida i skåpet.
