Typ	Underbänks kylskåp
Märke	Logik
Modell	LUL55W17E
Total volym för färskvaror	127 L
Förvaringstemperaturområde	0 till 8 °C (genomsnitt ≤ 4 °C)
Energiförbrukning	0,250 kWh/24h, 91 kWh/år
Energiklass	A++
Avfrostningstyp	Automatisk avfrostning
Klimatklass	N, ST (16 °C till 38 °C)
Ljudnivå	42 dB(A)
Märkspänning	220-240 V ~
Märkström	0,55 A
Totala mått (H x B x D)	850 x 550 x 570 mm
Nettovikt	Cirka 30 kg
Typ av innerbelysning	LED (kan inte bytas av användaren)
Antal justerbara glashyllor	2
Salladslåda	1 med lock
Dörrhyllor	3 (2 övre, 1 nedre)
Dörr reversibel	Ja (kräver verktyg och 2 personer)
Justeringsfötter	2 justerbara framfötter
Erforderligt ventilationsutrymme	Sidor 25 mm, bak 50 mm, topp 25 mm
Köldmedium	Brännbart, miljövänligt

Vanliga frågor - LUL55W17E Logik

Hur justerar jag temperaturen inuti kylskåpet?

Använd termostatratten inuti. Inställningarna varierar från 0 (av) till 7 (kallast). Läge 4 rekommenderas för normal rumstemperatur (16-38°C). Justera till 1-4 för kallare miljöer och 5-7 för varmare miljöer.

Varför ger mitt kylskåp ovanliga ljud?

De flesta ljud är normala. De kommer från cirkulation av köldmedium (gurglande) och kompressormotorn (surrande). Dessa är inte fel och påverkar inte prestanda. CFC-fria gaser kan orsaka mer märkbara ljud.

Behöver kylskåpet avfrostas?

Nej, det har automatisk avfrostning. Frost på den inre bakväggen smälter automatiskt under kompressorns avstängningscykel. Vatten rinner till en bricka ovanför kompressorn och avdunstar. Kontrollera och rengör dräneringshålet regelbundet.

Hur kan jag vända dörröppningen?

Dörrens slagriktning kan vändas. Nödvändiga verktyg: stjärnskruvmejsel, platt skruvmejsel, insexnyckel. Koppla ur och töm kylskåpet. Luta det bakåt, ta bort topplocket, övre gångjärnet och nedre gångjärnet. Byt gångjärnstappens position och montera ihop. Vi rekommenderar 2 personer och en kvalificerad tekniker om du är osäker. Spara alla delar.

Vilken är den rekommenderade temperaturen för förvaring av mat?

Kylskåpet håller en genomsnittstemperatur på 5°C (intervall 0-8°C). Använd en kylskåpstermometer placerad i mitten över natten för att kontrollera. Vänta 24 timmar efter första användning innan du lägger i mat.

Hur mycket utrymme ska jag lämna runt kylskåpet för ventilation?

Minimum: 25 mm på sidorna, 50 mm bak, 25 mm ovanpå. Dörren kräver mer än dubbla bredden/djupet för att öppnas helt. Om det står under en bänkskiva, installera en ventilationsgaller (min 200 cm²) för att förbättra prestanda och minska energiförbrukning.

Kan jag rengöra insidan med blekmedel eller starka kemikalier?

Nej. Använd en svag bikarbonatlösning (1 msk per liter varmt vatten) eller mild diskmedel. Skölj med varmt vatten och torka helt. För utsidan, använd en fuktig trasa och vanligt möbelpolish, undvik magnetförseglingen.

Hur byter jag den inre glödlampan?

Innerbelysningen är en LED som inte kan bytas av användaren. Kontakta en auktoriserad serviceagent för byte.

Vad ska jag göra om kylskåpet inte kyler tillräckligt?

Kontrollera att termostaten är inställd på ett högre nummer (1-7). Se till att rumstemperaturen är inom 16-38°C. Vänta 24 timmar efter första användning eller efter att ha lagt i mat. Överfyll inte. Rengör kondensorgallret på baksidan med ett dammsugarmunstycke.

Är det säkert att förvara kolsyrade drycker eller glasflaskor i kylskåpet?

Ja, men undvik att förvara glasflaskor eller aerosolburkar i frysfacket (om tillämpligt). I kylskåpsfacket är kolsyrade drycker okej, men se till att de inte är överfyllda eftersom expansion kan spricka behållare.

BRUKSANVISNING LUL55W17E Logik

Produktoversikt.... 33

Betjening....34

Säkerhetsvarningar....10

Packa upp....38

Installation 39

Plats....39

Ställa enheten vägrätt 39

Fastsättning av brickorna 39

Luftcirkulationsbehov....39

Ändra dörrens gångjärn....40

Montera dörrhandtaget....44

Rengöring före användning 44

Innan du använder enheten....44

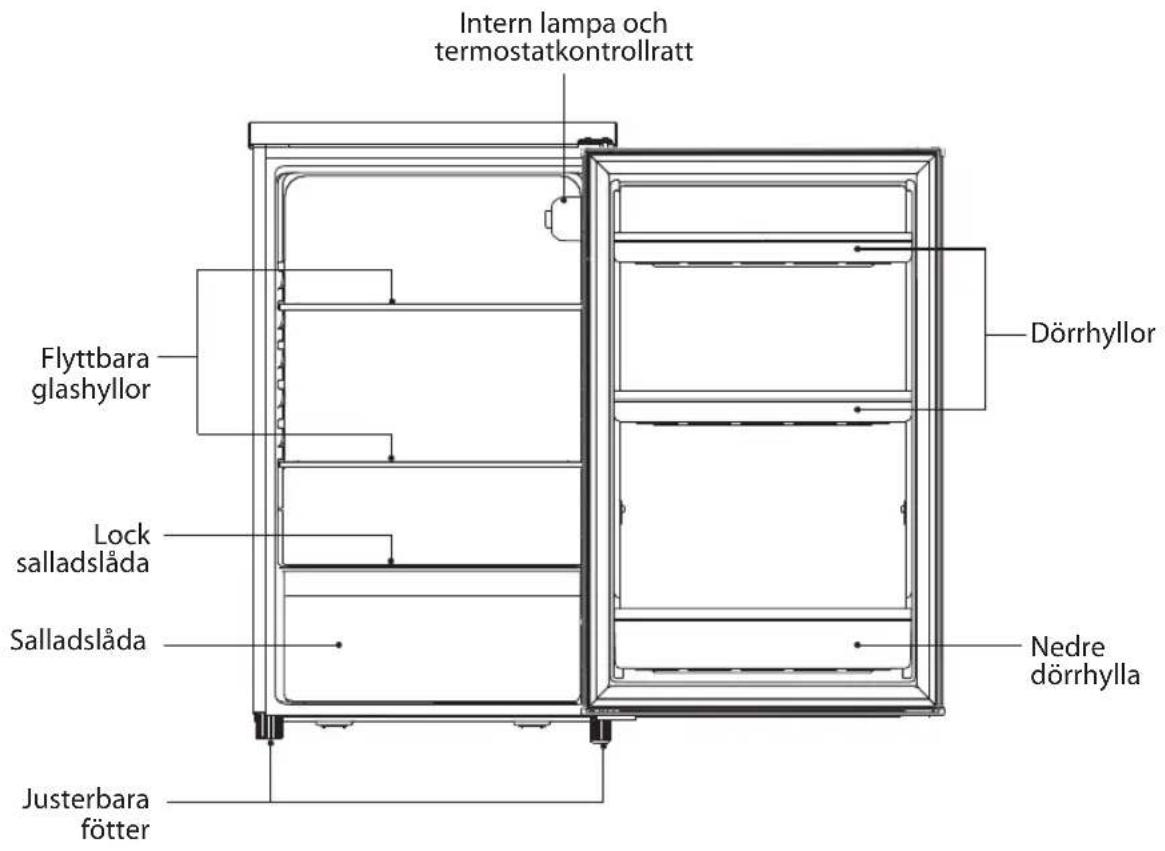

Produktöversikt 45

Hantering 46

Slå på din enhet 46

Inställning av temperaturen....46

Oväsen inuti enheten! 46

Tips för förvaring av livsmedel i enheten 47

Rengöring 47

Avfrostning....47

Rengöring av insidan och utsidan av enheten....47

Underhåll 48

Byta den interna lampan....48

Försiktighet vid hantering....48

Service....48

Stänga av under längre perioder....48

Kondens....48

Avyttring 48

Specifikationer....49

För din egen säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsanvisningar nedan.

• Läs alla anvisningar noggrant innan du använder enheten och spara dem för framtida bruk.
• Spara bruksanvisningen. Om du överlåter enheten till en tredje part, se till att bruksanvisningen medföljer.
• Den här apparaten är avsedd för användning i hushåll inomhus samt:
  – lantbruk och gäster på hotell, motell och andra typer av boendemiljöer;
• t.ex. bed and breakfast;
  – catering och liknande icke-återförsäljarändamål.

• Se till att kontakten är lätt att nå ifall enheten behöver kopplas från elnätet.

- Om elkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller en kvalificerad tekniker för att undvika risker.

- Placera enheten på säkert avständ från värmekällor såsom element eller öppen eld eftersom kylmedlet och gasen är lättantändlig.

• Enheten måste flyttas av minst 2 personer.

- Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

- Barn bör hållas under uppsikt så att de inte leker med enheten.

- Om din enhet är utrustad med ett lås för att förhindra att barn fastnar inuti, förvara nyckeln utom räckhåll.

- Förvara inga explosiva ämnen som t.ex. aerosolburkar med brandfarlig drivgas i apparaten.

- Förvara inte flaskor eller glas i frysen. Innehåll kan expandera vid frysning vilket kan spräcka flaskan och skada frysen. (i förekommande fall)

WARNING

• Täck inte över ventilationsöppningar på enhetens hölje eller den inbyggda strukturen.
• Använd inte mekaniska verktyg eller andra föremål för att snabba på avfrostningsprocessen, andra än dem som rekommenderas av tillverkaren.
• Använd inte elektriska apparater inuti enhetens utrymme för livsmedelsförvaring, om de inte är av en typ som rekommenderas av tillverkaren.
• Skada inte kylmedelskretsen (kylmedlet är en mycket miljövänlig gas men är även antändlig. Se till att kylmedelskretsen inte skadas när du tranporterar eller flyttar enheten. I händelse av skada, undvik öppna flammor eller antändningskällor och ventilera rummet där enheten är placerad under några minuter.)

WARNING

DET ÄR FARLIGT FÖR ALLA UTOM BEHÖRIG SERVICEPERSONAL ATT UTFÖRA REPARATIONER SOM KRÄVER ÖPPNANDE AV SKYDD.

FÖRSÖK INTE REPARERA SJÄLV, FÖR ATT UNDVIKA RISK FÖR ELCHOCK.

Tack för att du köpt ditt nya Logik kylskåp.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla driftsfunktioner som erbjuds.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

Packa upp

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Vid val av plats för din enhet bör du se till att golvet är plant och stadigt och att rummet är väl ventilerat med en medeltemperatur på mellan 16 °C och 38 °C. Om rumstemperaturen går under 16 °C kan frysen börja avfrostas. Undvik att placera enheten i närheten av värmekällor som spis, varmvattenberedare eller element. Undvik också direkt solljus eftersom det kan öka elförbrukningen. Extremt kall miljö kan också skada enheten så att den inte fungerar riktigt. Denna enhet är inte avsedd att användas i garage eller i utomhusinstallation. Täck inte över enheten med något material.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten. Om enheten inte står vägrätt kommer dörrarna och den magnetiska förseglingarna inte att skydda korrekt.

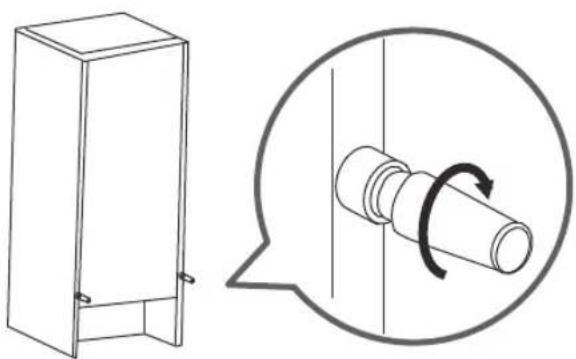

Fastsättning av brickorna

Skruva fast brickorna på vänstra och högra sidan på apparatens baksida.

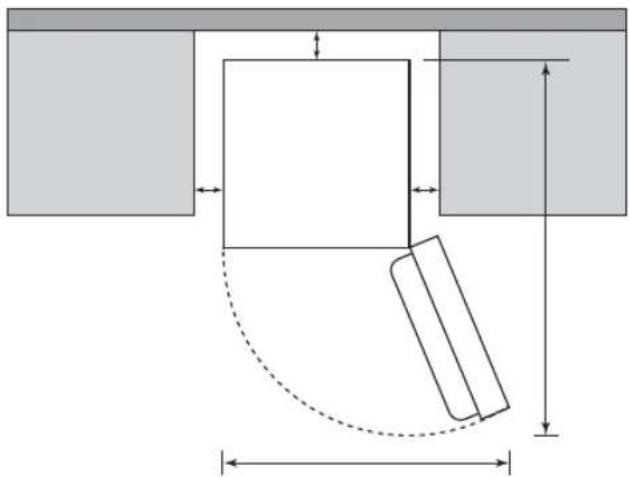

Vid installation av enheten se till att det finns 25 mm fritt utrymme på båda sidorna, 50 mm bakom och 25 mm ovanför enheten. Dörren kan öppnas åt höger eller åt vänster, beroende på vilket som passar bäst för den plats där den placeras.

Säkerställ att det finns ett dubbelt avständ och djup för enheten för att öppna dörrens maximala vinkel.

Om produkten placeras under en heltäckande bänk, ska produktens lock (i förekommande fall) tas bort och ett ventilationsgaller på minst 200 cm ^2 (kan erhållas från DIY-butiker eller specialiståterförsäljare) monteras på arbetsbänken ovanför produktens baksida, för att förbättra ventilationen.

Fördelar med ökad ventilation:

• Lägre strömförbrukning

• Förbättrad kylprestanda

• Lägre driftkostnader

• Längre livslängd

Ändra dörrens gångjärn

Verktyg som krävs: Kryss-skruvmejsel / Platt skruvmejsel / Sexkantig skruvnyckel.

• Se till att enheten är urkopplad och tömd.
- För att ta av dörren är det nödvändigt att luta skåpet bakåt. Du bör luta enheten mot något hårt, t.ex en stol så att den inte glider undan under installationsprocessen.
- Alla delar som tas bort måste sparas för att dörren ska kunna återinstalleras.
- Lägg inte enheten plant ned eftersom det kan skada kylsystemet.
- Vi rekommenderar att två personer hanterar enheten under monteringen.
- Om du vill att dörren öppnas åt andra hållet rekommenderar vi att du kontaktar en kvalificerad tekniker. Du bör endast försöka att ändra gångjärnen själv om du tror att du har tillräckliga kunskaper för att göra detta.

INSTALLATION

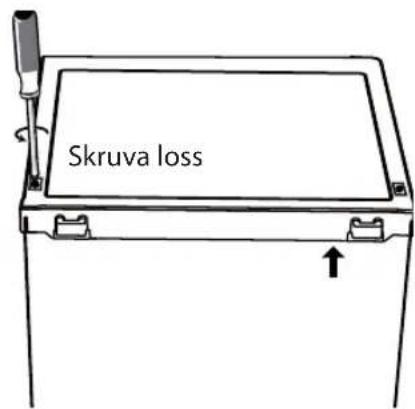

1. Ta bort de två skruvarna.
2. Lyft sedan försiktigt bort övre skivan från kylskåp.

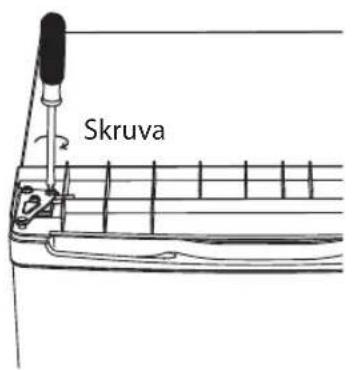

3. Ta bort de tre skruvarna och ta sedan bort det övre gångjärnet som håller dörren på plats. Lyft dörren och placera den på en vadderad yta för att förhindra att den repas.
4. Ta bort skruvarna och nedre gångärnet. Ta sedan bort de justerbara fötterna från båda sidorna.

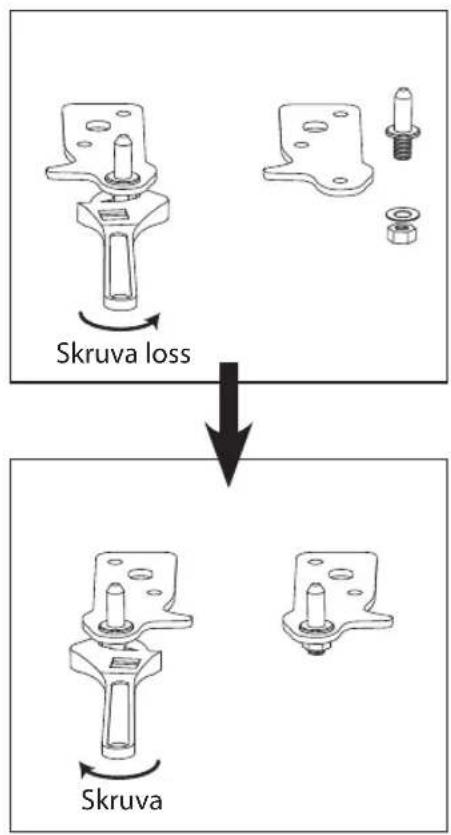

1. Skruva loss och ta bort den nedre gångjärnspinnen, vänd på konsolen och sätt tillbaka den.

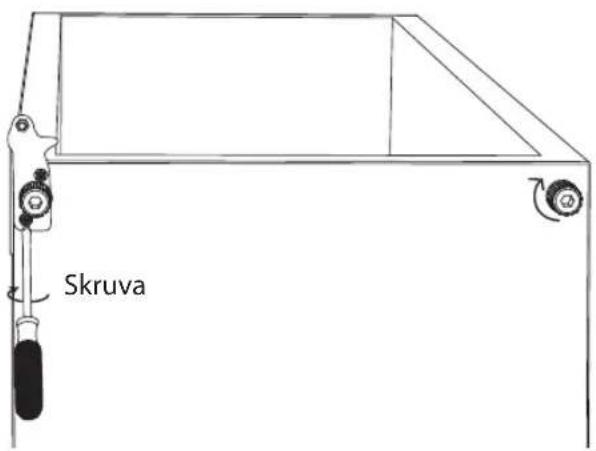

1. Fäst den nedre gångjärns. Sätt tillbaka de justerbara fötterna.

1. Sätt tillbaka dörren. Se till att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det övre gångjärnet slutligen dras fast.

INSTALLATION

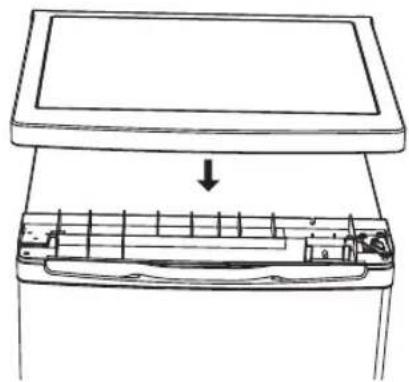

1. Sätt tillbaka övre skivan.

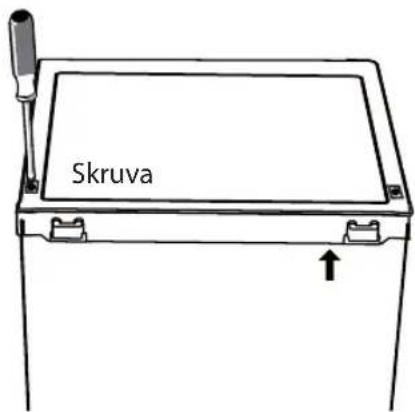

1. Skruva fast de två skruvarna.

1. När dörren är stängd kontrollera att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det undre gångjärnet slutligen dras fast. Justera de höjbara fötterna om så behövs.

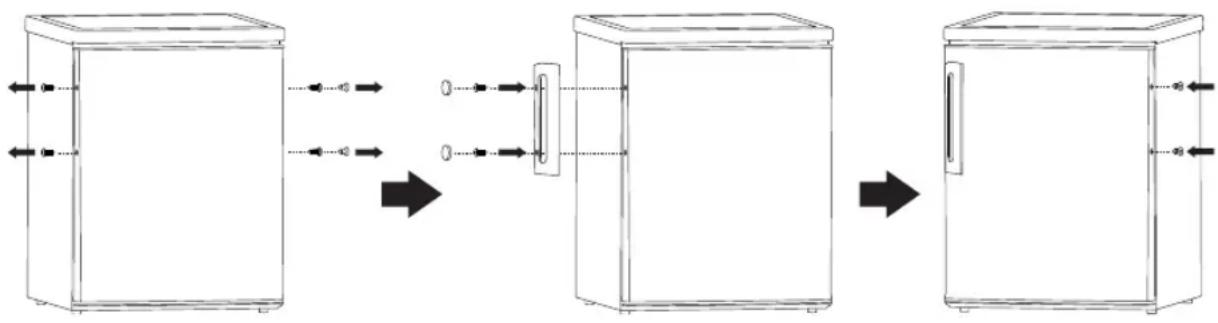

Montera dörrhandtaget

Kontrollera att handtaget monterats på den sida av dörren som öppnas, dvs. sidan mitt emot sidan med gångjärnen.

Rengöring före användning

Torka insidan av enheten med en svag lösning av bikarbonatsoda. Skölj sedan med varmt vatten genom att använda en svamp eller trasa. Rengör hyllorna och salladslådan i varmt tvålblandat vatten och torka helt torrt innan du sätter tillbaka dem. Torka av enheten utvändigt med en fuktig trasa.

Om du behöver mer information se avsnittet Rengöring.

• Innan inkoppling MÅSTE DU
Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.
- Innan påslagning!
Slå inte på den förrän två timmar efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan några livsmedel placeras i enheten, slå på den och vänta 24 timmar för att kontrollera att den fungerar korrekt och låt den falla till korrekt temperatur. Enheten bör inte överfyllas.

SE

Slå på din enhet

1. Anslut nätsladden till eluttaget. Temperaturen inuti enheten kontrolleras av en termostat. Det finns åtta inställningar där position 7 är den kallaste och position 0 stänger av enheten.
2. Ställ in termostatkontrollratten i önskad position, kom ihåg att ju högre nummer desto lägre temperatur. Position 4 är den rekommenderade inställningen vid användning i normal rumstemperatur (mellan 16 °C och 38 °C).
3. Enheten kanske inte arbetar vid korrekt temperatur och den placeras i ett synnerligen varmt eller kallt rum, eller om du öppnar dörren ofta.
4. För att garantera att enheten är tillräckligt kall för att kyla dina livsmedel tillräckligt, vänta 24 timmar innan du fyller den med livsmedel.
5. Om du är orolig över om enheten inte är tillräckligt kall och du önskar kontrollera temperaturen behöver du en särskild kylskåps-/frystermometer. Dessa finns tillgängliga i de flesta livsmedelsaffärer eller järnaffärer.

Placera termometern i mitten av enheten där den är lätt att avläsa. Låt den ligga över natten, temperaturen i enheten bör vara 5°C i medeltal.

Solid black rectangle with no visible text, symbols, or features.

Inställning av temperaturen

Temperaturen inuti enheten kontrolleras av en termostat. Den rekommenderade positionen är mellan 1 till 4 för kallare arbetsmiljö (t.ex. under vintern) och mellan 5 till 7 för varmare miljöer. Ställ in i enlighet med omgivande temperatur.

Oväsen inuti enheten!

Du kan uppmärksamma att enheten avger vissa ovanliga ljud. De flesta av dessa är helt normala men du bör vara medveten om dem!

De här ljuden är förorsakade av cirkulationen från den kylvätska som finns i kylsystemet. Det har blivit mera påtagligt sedan introduktionen av CFC fria gaser. Det här är inget fel och kommer inte att påverka prestandan på din enhet. Det här ljudet kommer från kompressormotorn när den pumpar den kylmedlet runt i systemet.

Tips för förvaring av livsmedel i enheten

• Tillagade kött-/fiskrätter bör alltid förvaras på en hylla ovanför färskt kött/fisk för att undvika överföring av bakterier. Förvara färskt kött/fisk i en behållare som är tillräckligt stor för att samla upp saften och täck över den ordentligt. Placera behållare på den nedersta hyllan.
• Lämna utrymme runt livsmedlet så att luften kan cirkulera inuti enheten. Se till att alla delar av enheten hålls kall.
• För att förhindra överföring av smak och torkning, packa in eller täck över livsmedlen separat. Frukt och grönsaker behöver inte packas in.
• Låt alltid tillagade livsmedel svalna innan de placeras i enheten. Detta hjälper till att bibehålla den interna temperaturen i enheten.
• För att förhindra att kall luft strömmar in från enheten, försök att begränsa antalet gånger som dörren öppnas. Vi rekommenderar att du endast öppnar dörren när du behöver placera livsmedel i eller ta ut livsmedel från enheten.

Rengöring

Avfrostning

Frost kan ackumuleras på den inre bakre ytan av apparaten vilket automatiskt kommer att avfrostas under kompressorns av-period.

Vatten töms via dräneringshålet och samlas i skålen nedanför kompressorn där det kommer att dunsta.

Se till att dräneringshålet kontrolleras och rengörs regelbundet så att vatten kan rinna ut från förvaringsutrymmet.

Rengöring av insidan och utsidan av enheten

• Ta bort alla hyllor och lädor.
- Torka av insidan av enheten med en svag lösning av bikarbonat, skölj sedan med varmt vatten genom att använda en svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och lådan.
- Använd en fuktig trasa för att göra rent utsidan och torka sedan med vanligt standardmöbelpolish. Se till att dörrarna är stängda, så att polermedlet inte hamnar på den magnetiska dörrtätningen eller på insidan av skåpet.
- Gallret till kondensatorn längst bak i enheten och de näraliggande komponenterna kan sugas rena med hjälp av dammsugaren med en mjuk borste.

Byta den interna lampan

Den interna lampan är en LED-lampa. Den kan inte bytas av användaren. Kontakta ditt serviceombud.

Försiktighet vid hantering

Håll i enheten runt sidorna eller basen när den ska flyttas. Under inga förhållanden får den lyftas genom att hålla i kanterna längst upp.

Service

Enheten bör endast ges service av en auktoriserad tekniker och endast originalreservdelar bör användas. Under inga förhållanden bör du försöka att reparera enheten själv. Reparationer som utförts av en oerfaren person kan orsaka skador och allvarliga funktionsfel. Kontakta en kvalificerad tekniker.

Stänga av under längre perioder

När enheten inte används under en längre period, koppla ifrån den från elnätet, ta ut all mat och rengör apparaten, lämna dörren på glänt för att förhindra obehaglig lukt.

Kondens

Kondens kan uppstå på kylskåpets utsida. Detta kan bero på ändrad rumstemperatur. Torka av fukten. Om problemet kvarstår, se till att kontakta en kvalificerad tekniker för assistans.

Avyttring

Gamla enheter kan fortfarande ha restvärde. En miljövänlig metod för att slänga bort din apparat kommer att se till att värdefullt råmaterial kan tas omhand och användas igen.

Kylmedlet som används i enheten och isoleringsmaterial behöver särskilt förfarande vid bortskaffande. Se till att inget av rören på baksidan av enheten är skadade innan du gör dig av med den.

Uppdaterad information angående avfallsalternativ för din gamla apparat och paketeringen från den nya kan fås av ditt lokala kommunkontor.

Om en gammal apparat kastas bryt då bort alla lås eller låshakar som en säkerhetsåtgärd.

Modell LUL55W17E
Förvaringsvolym .förvaringsutrymme färskalivsmedel	127L
Förvaringstemperatur 0-8 °C, genomsnitt ≤ 4 °C
Energiförbrukning 0,250kWh / 24h
Energiförbrukning 91 kwh per år, baserat på normala testresultat under 24 timmar.Faktisk energiförbrukning beror på hur apparaten används och var den är placerad.
Apparatkategori Kategori 1 (kylskåp)
Energiklass A++
EU:s ekomärkning Ej tillämpligt
Avfrostningstyp Automatisk avfrostning
Klimatklass N, ST
Denna apparat är avsedd att användas i en rumstemperatur mellan 16 °C och 38 °C.
Luftburet akustiskt buller 42dB(A)
Märkspänning 220 - 240V~
Märkström 0,55A
Yttermätt (H x B x D) 850 x 550 x 570 mm

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön.

För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.

FI

Produktoversikt.... 33

Betjening....34

Säkerhetsvarningar....10

Packa upp....38

Installation 39

Plats....39

Ställa enheten vägrätt 39

Fastsättning av brickorna 39

Luftcirkulationsbehov....39

Ändra dörrens gångjärn....40

Montera dörrhandtaget....44

Rengöring före användning 44

Innan du använder enheten....44

Produktöversikt 45

Hantering 46

Slå på din enhet 46

Inställning av temperaturen....46

Oväsen inuti enheten! 46

Tips för förvaring av livsmedel i enheten 47

Rengöring 47

Avfrostning....47

Rengöring av insidan och utsidan av enheten....47

Underhåll 48

Byta den interna lampan....48

Försiktighet vid hantering....48

Service....48

Stänga av under längre perioder....48

Kondens....48

Avyttring 48

Specifikationer....49

För din egen säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsanvisningar nedan.

• Läs alla anvisningar noggrant innan du använder enheten och spara dem för framtida bruk.
• Spara bruksanvisningen. Om du överlåter enheten till en tredje part, se till att bruksanvisningen medföljer.
• Den här apparaten är avsedd för användning i hushåll inomhus samt:
  – lantbruk och gäster på hotell, motell och andra typer av boendemiljöer;
  – t.ex. bed and breakfast;
  – catering och liknande icke-återförsäljarändamål.

• Se till att kontakten är lätt att nå ifall enheten behöver kopplas från elnätet.

- Om elkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller en kvalificerad tekniker för att undvika risker.

- Placera enheten på säkert avständ från värmekällor såsom element eller öppen eld eftersom kylmedlet och gasen är lättantändlig.

• Enheten måste flyttas av minst 2 personer.

- Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

- Barn bör hållas under uppsikt så att de inte leker med enheten.

- Om din enhet är utrustad med ett lås för att förhindra att barn fastnar inuti, förvara nyckeln utom räckhåll.

- Förvara inga explosiva ämnen som t.ex. aerosolburkar med brandfarlig drivgas i apparaten.

- Förvara inte flaskor eller glas i frysen. Innehåll kan expandera vid frysning vilket kan spräcka flaskan och skada frysen. (i förekommande fall)

WARNING

• Täck inte över ventilationsöppningar på enhetens hölje eller den inbyggda strukturen.
• Använd inte mekaniska verktyg eller andra föremål för att snabba på avfrostningsprocessen, andra än dem som rekommenderas av tillverkaren.
• Använd inte elektriska apparater inuti enhetens utrymme för livsmedelsförvaring, om de inte är av en typ som rekommenderas av tillverkaren.
• Skada inte kylmedelskretsen (kylmedlet är en mycket miljövänlig gas men är även antändlig. Se till att kylmedelskretsen inte skadas när du tranporterar eller flyttar enheten. I händelse av skada, undvik öppna flammor eller antändningskällor och ventilera rummet där enheten är placerad under några minuter.)

WARNING

DET ÄR FARLIGT FÖR ALLA UTOM BEHÖRIG SERVICEPERSONAL ATT UTFÖRA REPARATIONER SOM KRÄVER ÖPPNANDE AV SKYDD.

FÖRSÖK INTE REPARERA SJÄLV, FÖR ATT UNDVIKA RISK FÖR ELCHOCK.

Tack för att du köpt ditt nya Logik kylskåp.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla driftsfunktioner som erbjuds.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

Packa upp

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Vid val av plats för din enhet bör du se till att golvet är plant och stadigt och att rummet är väl ventilerat med en medeltemperatur på mellan 16 °C och 38 °C. Om rumstemperaturen går under 16 °C kan frysen börja avfrostas. Undvik att placera enheten i närheten av värmekällor som spis, varmvattenberedare eller element. Undvik också direkt solljus eftersom det kan öka elförbrukningen. Extremt kall miljö kan också skada enheten så att den inte fungerar riktigt. Denna enhet är inte avsedd att användas i garage eller i utomhusinstallation. Täck inte över enheten med något material.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten. Om enheten inte står vägrätt kommer dörrarna och den magnetiska förseglingarna inte att skydda korrekt.

Fastsättning av brickorna

Skruva fast brickorna på vänstra och högra sidan på apparatens baksida.

Vid installation av enheten se till att det finns 25 mm fritt utrymme på båda sidorna, 50 mm bakom och 25 mm ovanför enheten. Dörren kan öppnas åt höger eller åt vänster, beroende på vilket som passar bäst för den plats där den placeras.

Säkerställ att det finns ett dubbelt avständ och djup för enheten för att öppna dörrens maximala vinkel.

Om produkten placeras under en heltäckande bänk, ska produktens lock (i förekommande fall) tas bort och ett ventilationsgaller på minst 200 cm ^2 (kan erhållas från DIY-butiker eller specialiståterförsäljare) monteras på arbetsbänken ovanför produktens baksida, för att förbättra ventilationen.

SE

Fördelar med ökad ventilation:

• Lägre strömförbrukning

• Förbättrad kylprestanda

• Lägre driftkostnader

• Längre livslängd

Ändra dörrens gångjärn

Verktyg som krävs: Kryss-skruvmejsel / Platt skruvmejsel / Sexkantig skruvnyckel.

• Se till att enheten är urkopplad och tömd.
- För att ta av dörren är det nödvändigt att luta skåpet bakåt. Du bör luta enheten mot något hårt, t.ex en stol så att den inte glider undan under installationsprocessen.
- Alla delar som tas bort måste sparas för att dörren ska kunna återinstalleras.
- Lägg inte enheten plant ned eftersom det kan skada kylsystemet.
- Vi rekommenderar att två personer hanterar enheten under monteringen.
- Om du vill att dörren öppnas åt andra hållet rekommenderar vi att du kontaktar en kvalificerad tekniker. Du bör endast försöka att ändra gångjärnen själv om du tror att du har tillräckliga kunskaper för att göra detta.

INSTALLATION

1. Ta bort de två skruvarna.
2. Lyft sedan försiktigt bort övre skivan från kylskåp.
3. Ta bort de tre skruvarna och ta sedan bort det övre gångjärnet som håller dörren på plats. Lyft dörren och placera den på en vadderad yta för att förhindra att den repas.
4. Ta bort skruvarna och nedre gångärnet. Ta sedan bort de justerbara fötterna från båda sidorna.

1. Skruva loss och ta bort den nedre gångjärnspinnen, vänd på konsolen och sätt tillbaka den.

1. Fäst den nedre gångjärns. Sätt tillbaka de justerbara fötterna.

1. Sätt tillbaka dörren. Se till att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det övre gångjärnet slutligen dras fast.

INSTALLATION

1. Sätt tillbaka övre skivan.

1. Skruva fast de två skruvarna.

1. När dörren är stängd kontrollera att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det undre gångjärnet slutligen dras fast. Justera de höjbara fötterna om så behövs.

Montera dörrhandtaget

Kontrollera att handtaget monterats på den sida av dörren som öppnas, dvs. sidan mitt emot sidan med gångjärnen.

Rengöring före användning

Torka insidan av enheten med en svag lösning av bikarbonatsoda. Skölj sedan med varmt vatten genom att använda en svamp eller trasa. Rengör hyllorna och salladslådan i varmt tvålblandat vatten och torka helt torrt innan du sätter tillbaka dem. Torka av enheten utvändigt med en fuktig trasa.

Om du behöver mer information se avsnittet Rengöring.

• Innan inkoppling MÅSTE DU
Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.
- Innan påslagning!
Slå inte på den förrän två timmar efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan några livsmedel placeras i enheten, slå på den och vänta 24 timmar för att kontrollera att den fungerar korrekt och låt den falla till korrekt temperatur. Enheten bör inte överfyllas.

SE

Slå på din enhet

1. Anslut nätsladden till eluttaget. Temperaturen inuti enheten kontrolleras av en termostat. Det finns åtta inställningar där position 7 är den kallaste och position 0 stänger av enheten.
2. Ställ in termostatkontrollratten i önskad position, kom ihåg att ju högre nummer desto lägre temperatur. Position 4 är den rekommenderade inställningen vid användning i normal rumstemperatur (mellan 16 °C och 38 °C).
3. Enheten kanske inte arbetar vid korrekt temperatur och den placeras i ett synnerligen varmt eller kallt rum, eller om du öppnar dörren ofta.
4. För att garantera att enheten är tillräckligt kall för att kyla dina livsmedel tillräckligt, vänta 24 timmar innan du fyller den med livsmedel.
5. Om du är orolig över om enheten inte är tillräckligt kall och du önskar kontrollera temperaturen behöver du en särskild kylskåps-/frystermometer. Dessa finns tillgängliga i de flesta livsmedelsaffärer eller järnaffärer.

Placera termometern i mitten av enheten där den är lätt att avläsa. Låt den ligga över natten, temperaturen i enheten bör vara 5°C i medeltal.

Solid black rectangle with no visible text, symbols, or features.

Inställning av temperaturen

Temperaturen inuti enheten kontrolleras av en termostat. Den rekommenderade positionen är mellan 1 till 4 för kallare arbetsmiljö (t.ex. under vintern) och mellan 5 till 7 för varmare miljöer. Ställ in i enlighet med omgivande temperatur.

Oväsen inuti enheten!

Du kan uppmärksamma att enheten avger vissa ovanliga ljud. De flesta av dessa är helt normala men du bör vara medveten om dem!

De här ljuden är förorsakade av cirkulationen från den kylvätska som finns i kylsystemet. Det har blivit mera påtagligt sedan introduktionen av CFC fria gaser. Det här är inget fel och kommer inte att påverka prestandan på din enhet. Det här ljudet kommer från kompressormotorn när den pumpar den kylmedlet runt i systemet.

Tips för förvaring av livsmedel i enheten

• Tillagade kött-/fiskrätter bör alltid förvaras på en hylla ovanför färskt kött/fisk för att undvika överföring av bakterier. Förvara färskt kött/fisk i en behållare som är tillräckligt stor för att samla upp saften och täck över den ordentligt. Placera behållare på den nedersta hyllan.
• Lämna utrymme runt livsmedlet så att luften kan cirkulera inuti enheten. Se till att alla delar av enheten hålls kall.
• För att förhindra överföring av smak och torkning, packa in eller täck över livsmedlen separat. Frukt och grönsaker behöver inte packas in.
• Låt alltid tillagade livsmedel svalna innan de placeras i enheten. Detta hjälper till att bibehålla den interna temperaturen i enheten.
• För att förhindra att kall luft strömmar in från enheten, försök att begränsa antalet gånger som dörren öppnas. Vi rekommenderar att du endast öppnar dörren när du behöver placera livsmedel i eller ta ut livsmedel från enheten.

Rengöring

Avfrostning

Frost kan ackumuleras på den inre bakre ytan av apparaten vilket automatiskt kommer att avfrostas under kompressorns av-period.

Vatten töms via dräneringshålet och samlas i skålen nedanför kompressorn där det kommer att dunsta.

Se till att dräneringshålet kontrolleras och rengörs regelbundet så att vatten kan rinna ut från förvaringsutrymmet.

Rengöring av insidan och utsidan av enheten

• Ta bort alla hyllor och lädor.
- Torka av insidan av enheten med en svag lösning av bikarbonat, skölj sedan med varmt vatten genom att använda en svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och lådan.
- Använd en fuktig trasa för att göra rent utsidan och torka sedan med vanligt standardmöbelpolish. Se till att dörrarna är stängda, så att polermedlet inte hamnar på den magnetiska dörrtätningen eller på insidan av skåpet.
- Gallret till kondensatorn längst bak i enheten och de näraliggande komponenterna kan sugas rena med hjälp av dammsugaren med en mjuk borste.

Byta den interna lampan

Den interna lampan är en LED-lampa. Den kan inte bytas av användaren. Kontakta ditt serviceombud.

Försiktighet vid hantering

Håll i enheten runt sidorna eller basen när den ska flyttas. Under inga förhållanden får den lyftas genom att hålla i kanterna längst upp.

Service

Enheten bör endast ges service av en auktoriserad tekniker och endast originalreservdelar bör användas. Under inga förhållanden bör du försöka att reparera enheten själv. Reparationer som utförts av en oerfaren person kan orsaka skador och allvarliga funktionsfel. Kontakta en kvalificerad tekniker.

Stänga av under längre perioder

När enheten inte används under en längre period, koppla ifrån den från elnätet, ta ut all mat och rengör apparaten, lämna dörren på glänt för att förhindra obehaglig lukt.

Kondens

Kondens kan uppstå på kylskåpets utsida. Detta kan bero på ändrad rumstemperatur. Torka av fukten. Om problemet kvarstår, se till att kontakta en kvalificerad tekniker för assistans.

Avyttring

Gamla enheter kan fortfarande ha restvärde. En miljövänlig metod för att slänga bort din apparat kommer att se till att värdefullt råmaterial kan tas omhand och användas igen.

Kylmedlet som används i enheten och isoleringsmaterial behöver särskilt förfarande vid bortskaffande. Se till att inget av rören på baksidan av enheten är skadade innan du gör dig av med den.

Uppdaterad information angående avfallsalternativ för din gamla apparat och paketeringen från den nya kan fås av ditt lokala kommunkontor.

Om en gammal apparat kastas bryt då bort alla lås eller låshakar som en säkerhetsåtgärd.

Modell LUL55W17E
Förvaringsvolym .förvaringsutrymme färskalivsmedel	127L
Förvaringstemperatur 0-8 °C, genomsnitt ≤ 4 °C
Energiförbrukning 0,250kWh / 24h
Energiförbrukning 91 kwh per år, baserat på normala testresultat under 24 timmar.Faktisk energiförbrukning beror på hur apparaten används och var den är placerad.
Apparatkategori Kategori 1 (kylskåp)
Energiklass A++
EU:s ekomärkning Ej tillämpligt
Avfrostningstyp Automatisk avfrostning
Klimatklass N, ST
Denna apparat är avsedd att användas i en rumstemperatur mellan 16 °C och 38 °C.
Luftburet akustiskt buller 42dB(A)
Märkspänning 220 - 240V~
Märkström 0,55A
Yttermätt (H x B x D) 850 x 550 x 570 mm

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön.

För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.

FI
