SDWTTB14E - Diskmaskin Sandstrøm - Gratis bruksanvisning och manual

Produkttyp	Diskmaskin
Märke	Sandstrøm
Modell	SDWTTB14E / SDWTTW14E
Mått (B x D x H)	550 mm x 500 mm x 445 mm
Kuvertplatser	6
Vattentrycksområde	0.04 - 1.00 MPa
Effektförbrukning	1280 W
Märkspänning	220-240 V ~ 50 Hz
Energiklass	A+
Årlig energiförbrukning	174 kWh
Årlig vattenförbrukning	1960 L
Ljudnivå	53 dB(A)
Monteringstyp	Bänkdiskmaskin (kan inbyggas)
Diskprogram	Intensiv, Normal, ECO, Glas, 1 timme, Snabb
Standardprogram (ECO) tid	170 min
Fördröjd start	Upp till 24 timmar
Barnlås	Ja
Filtersystem	3-steg (grov, fin, huvud)
Torkteknik	Kondenserande torkning (restvärme)
Säkerhetsfunktioner	Översvämningsskydd, jordning, barnlås

Vanliga frågor - SDWTTB14E Sandstrøm

Hur startar jag ett diskprogram?

Ladda disken, stäng luckan, tryck på På/Av-knappen, välj ett program med P-knappen, tryck sedan på Start/Paus-knappen. Cykeln startar strax.

Vad gör jag om diskmaskinen inte startar?

Se till att luckan är ordentligt stängd. Om felkoden E1 visas, kontrollera att vattentillförseln är öppen och att inloppsslangen inte är knäckt. För fel E4 kan det finnas ett läckage; koppla bort ström och vatten och kontakta en kvalificerad tekniker.

Hur rengör jag filtren?

Stäng av diskmaskinen. Skruva loss och ta bort grov- och finfiltret, lyft sedan ut huvudfiltret. Skölj alla filter under rinnande vatten, inklusive filtercylindern. Sätt tillbaka i omvänd ordning, se till att det klickar till när du drar åt grovfiltret.

Varför torkar inte mina diskar ordentligt?

Kontrollera sköljmedelsnivån; fyll på om det behövs. Öka sköljmedelsdosen genom att vrida ratten till ett högre nummer (1-6). Se också till att du använder sköljmedel och väljer ett program med en torkfas.

Kan jag använda disktabletter?

Ja, du kan använda tabletter. Följ tillverkarens anvisningar för placering (t.ex. diskmedelsfack eller bestickkorg). Om du använder tabletter kan du eventuellt inte behöva ytterligare salt eller sköljmedel beroende på vattenhårdhet.

Hur justerar jag sköljmedelsdosen?

Hitta sköljmedelsbehållaren på insidan av luckan. Vrid locket för att öppna, justera sedan ratten (fabriksinställning är 4). Vrid till ett högre nummer för mer sköljmedel, eller lägre om rester uppstår.

Vad indikerar saltpåfyllnadslampan?

Saltpåfyllningsvarningslampan lyser när saltbehållaren behöver fyllas på. Tillsätt diskmaskinssalt med hjälp av den medföljande tratten. Kör omedelbart ett snabbt program för att avlägsna eventuella saltrester.

Hur använder jag funktionen för fördröjd start?

Efter att du valt program, tryck upprepade gånger på Fördröjd start-knappen för att öka fördröjningen i 3-timmarssteg upp till 12 timmar. Tryck sedan på Start/Paus; diskmaskinen startar automatiskt vid angiven tid.

Är det säkert att diska plastföremål i diskmaskinen?

Diska endast plastföremål som är märkta med diskmaskinssäkra. Annan plast kan smälta eller deformeras på grund av höga temperaturer. Undvik att placera plastföremål nära värmeelementet.

Hur förbereder jag diskmaskinen för långa perioder utan användning?

Koppla bort från ström- och vattenförsörjning. Töm eventuellt kvarvarande vatten från slangarna. Rengör insidan, öppna luckan något för att förhindra lukt och förvara på en frostfri plats. Om du flyttar, följ instruktionerna i manualen för transport.

BRUKSANVISNING SDWTTB14E Sandstrøm

Fylle på glansemiddel 49

Justere glansemiddelbeholderen....49

Fylle på salt....50

Säkerhetsvarningar....12

Uppackning....62

Installation....63

Plats 63

Produktöversikt....66

Vy framifrån....66

Baksida....66

Diskkorg och bestickkorg....67

Insidan 67

Kontrollpanel....68

Innan användning 69

För att öppna luckan 69

För att stänga luckan....69

Föremål som inte är lämpliga att använda i diskmaskinen....69

Lägga till diskmedel eller diskmedelstablett....70

Sköljmedel....71

Inställning sköljmedelsbehållaren....71

Lägga till salt....72

Ladda diskmaskinen 73

Innan diskmaskinen laddas....73

Diskmaskinskorg....74

Fällbart koppställ....74

Nedfällbara piggar....74

Ladda diskmaskinskorgen med 6 kuvert....75

Bestickkorg....75

Diskcykeltabell 76

Starta ett diskprogram....77

Byte av program 77

Vid slutet av ett program 77

Fördröjd start....78

Urplockning av diskmaskinen....78

Rengöring efter användning 78

Yttre vård 78

Luckan och lucktätningen ....78

Kontrollpanelen....79

Inre vård 79

Filtreringssystem....79

Spolarmar....79

Frotskydd....80

Flyttning av diskmaskinen 80

Underhåll efter en lång period utan användning....80

Tips och råd 81

Avyttring av diskmaskinen 82

Avyttring av förpackningsmaterial....82

Specifikationer 83

Sådan lukkes lågen 113

För din egen säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsanvisningar nedan.

• Läs noggrant igenom alla instruktioner innan du börjar använda diskmaskinen och spara dem för framtida bruk.
• Spara bruksanvisningen. Om du överlämnar diskmaskinen till en tredje part se till att denna manual medföljer.
  • Se till att diskmaskinens ventilationsöppningar inte är igentäpptta.
• Välj en plats för diskmaskinen som inte är i närheten av värmekällor som element eller öppen eld.
  • Barn bör övervakas så att de inte leker med diskmaskinen.
  • Håll sladden utom räckhåll för barn.
• Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Förvara diskmedlet och sköljmedlet utom räckhåll för barn. Dessa kan orsaka kemiska brännskador i munnen, halsen och ögonen eller kvävning.
• Håll barnen borta från diskmaskinen när luckan är öppen.
• Stäng av och koppla ifrån elförsörjningen innan du ansluter eller tar bort verktyg/tillsatser, efter användning och före rengöring.
• Stoppa inte in fingrarna i rörliga delar eller monterade tillsatser.
  • Använd aldrig en skadad maskin.
• Om medföljande sladd är skadad måste den bytas ut av tillverkaren, dess serviceombud eller en kvalificerad tekniker för att undvika faror.
• Håll enheten, nätsladden och kontakten undan från vatten.
• Överskrid aldrig maxkapaciteten.
  • 2 personer krävs för att lyfta diskmaskinen.
• Använd endast diskmaskinen för dess avsedda användning i hemmet.
• Den här apparaten är avsedd för användning i hushåll inomhus samt:

- lantbruk och gäster på hotell, motell och andra typer av boendemiljöer;

- catering och liknande icke-återförsäljarändamål.

WARNING

DET ÄR FARLIGT FÖR ALLA UTOM BEHÖRIG SERVICEPERSONAL ATT UTFÖRA REPARATIONER SOM KRÄVER ÖPPNANDE AV SKYDD.

FÖRSÖK INTE REPARERA SJÄLV, FÖR ATT UNDVIKA RISK FÖR ELCHOCK.

• Sitt inte eller stå på luckan eller diskstället.

• Flytta inte diskmaskinen genom att hålla i luckan eller dess kanter. Håll diskmaskinen runt sidorna eller basen när den ska flyttas.
• Vidrör inte värmeelementen under eller direkt efter användning.
• Använd inte diskmaskinen såvida inte allt omslutande hölje finns på plats. Öppna luckan mycket försiktigt när programmet körs eftersom det finns risk för att hett vatten sprutar ut ur apparaten.
• Placera inte tunga föremål på den öppna luckan. Apparaten kan tippa.
  • När föremål laddas som skall diskas:
• Placera vassa föremål så att de inte skadar luckans tätning.
• Varning: Knivar och andra redskap med vassa spetsar skall placeras i korgen med spetsen nedåt eller placeras horisontellt.
• Låt inte plastföremål komma i kontakt med värmeelementet.
• Kontrollera att diskmedelsfacket är tomt när diskningen är avslutad.
• Diska inte plastföremål såvida inte de är märkta att de är diskmaskinssäkra eller liknande.
• Använd endast diskmedel och sköljmedel som skapats för en automatisk diskmaskin.
• Andra sätt att koppla bort från elnätet måste inkorporeras i det fasta ledningsnätet med minst 3 mm kontaktseparation i alla poler.
• Luckan bör inte lämnas öppen eftersom det finns risk att man snubblar över den.
• För att spara energi ska du alltid komma ihåg att stänga av diskmaskinen när du använt den färdigt. Diskmaskinen bör inte lämnas oövervakad när den är i drift.
  • Ta bort luckan när diskmaskinen tas ur bruk eller den skall kastas.
• Under installationen får inte elkabeln böjas överdrivet mycket eller på ett farligt sätt eller plattas till.
  • Mixtra inte med kontrollerna.
• Apparaten skall anslutas till vattenledningen med ny slanguppsättning.
  • Maximalt kan 6 kuvert diskas i maskinen.
• Maximalt tillåtet ingående vattentryck är 1Mpa och minimum tillåtet ingående vattentryck är 0,04Mpa.

Jordanslutningsinstruktioner

WARNING: DENNA UTRUSTNING MÅSTE ANSLUTAS TILL JORD.

• Denna produkt är utrustad med en sladd med jordledare och jord kontakt.
- Kontakten måste anslutas till lämpligt uttag installerat och jordat i enlighet med lokala standarder och krav.

• Felaktig anslutning av utrustningens jordledare kan innebära risk för elektriska stötar.
  • Ledningarna i sladden är har följande färger:
  • grön och gul = jord,
• Blå=neutral
• Brun=ström.
• Rådfråga behörig elektriker eller servicerepresentant om du är osäker på om utrustningen är ordentligt jordad.
• Modifiera aldrig kontakten som medföljer utrustningen.

Lyser när glansemiddeldispenseren må etterfylles.

5. § Advarselslampe for lavt saltnivå

Lyser när saltbeholderen må etterfylles.

6. LED-skjerm

Fylle på glansemiddel

Tack för att du köpt din nya Sandstrøm diskmaskin.

Vi rekommenderar att tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå hur den installeras och hanteras.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här installations-/bruksanvisningen för framtida bruk.

SE

Uppackning

Avlägsna allt förpackningsmaterial. Behåll förpackningsmaterialet. Om du gör dig av med det, gör så i enlighet med lokala regler.

Följande delar medföljer:

Säkerhetsslang vattentillförsel

Salttratt U-formad slanghållareMätsked diskmedel

Mätkopp ca 60 ml

Instruktionsbok

Denna produkt har testats för att garantera korrekt funktion. Som resultat kan det finnas vatten kvar inuti enheten. Detta är normalt och säkert. Ta bort alla vattendroppar från utsidan om så behövs.

Plats

När du väljer en tänkbar plats för din diskmaskin, ska du se till att installationsytan är plan och fast, och att rummet är väl ventilerat. Undvik att placera diskmaskinen i närheten av värmekällor som spis, varmvattenberedare eller element. Extremt kall miljö kan också skada produkten så att den inte fungerar riktigt. Diskmaskinen är inte avsedd att användas i garage eller i utomhusinstallation.

Täck inte över diskmaskinen. När den installeras, se till att det finns fritt utrymme kvar på sidorna.

Alla borttagna delar måste sparas för att återinstalleras senare. Se till att diskmaskinen är tom och kontakten är urdragen. Vi rekommenderar att 2 personer tar hand om diskmaskinen när den installeras.

1. Se till att diskmaskinen installeras av en kvalificerad tekniker. Se vilka verktyg som behövs.

Den medföljande luckmallen innhåller också installationssteg som hjälper dig vid installationen.

1. Se till att det finns fritt utrymma på varje sida av enheten för att möjliggöra lätt förflyttning i sidled när service krävs. Mätten på diskmaskinen är 550(B) x 500(D) X 445(H) i mm. Figuren visar minimimåtten som krävs för bänkdiskmaskinen. Skydda plastdelar och sladdar från höga temperaturer.

1. Anslut inte enheten till eluttaget innan den installerats. Se till att inte installera enheten direkt framför eluttaget, för att undvika möjliga skador på enhetens baksida. När enheten installerats, kontrollera att vägguttaget är lättåtkomligt.

Elektriska anslutningar måste uppfylla alla specifikationer på diskmaskinens märkplåt. Använd inte förlängningssladdar.

1. Placera produkten i närheten av en vattenkran och ett vattenavlopp. Jämna ut höjden vid behov.
2. Se till att vatten- och avloppsslangen inte vrider sig eller kläms. Enheten får inte stå ovanpå elsladden.

1. Se till att ditt rörsystem är lämpligt för att användas med diskmaskinen. Om du är tveksam kontakta en rörmokare. Denna enhet MÅSTE anslutas till KALLVATTEN med den nya vattenslangen som medföljer. GAMLA VATTENSLANGAR FÅR INTE ANVÄNDAS. Vattentrycket från vattenledningarna måste vara minst 0,04 MPa och maximalt 1,00 MPa.

2. Anslut ena änden av säkerhetsvattenslangen till diskmaskinen och anslut den andra änden av slangen till vattenledningen. Se till att den svarta gummiförseglingen finns på plats.

3. När slangen anslutits kan vattnet sättas på. Anslit diskmaskinen till vattenuttaget.
4. Böj inte avloppslangen.

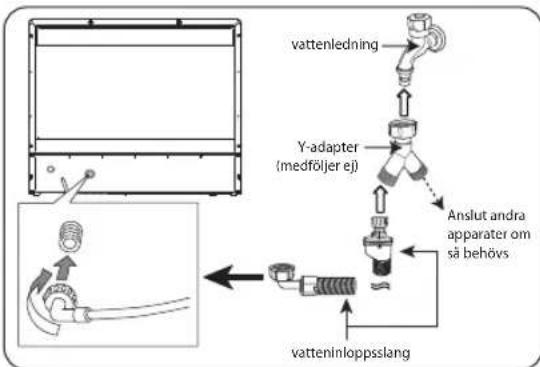

Du kan använda en Y-adapter (medföljer inte) för ytterligare vattenutmatning för någon annan apparat, exempelvis en tvättmaskin. Denna är endast lämplig för anslutning till kallvatten. En Y-adapter finns tillgänglig i de flesta byggvaruhusen.

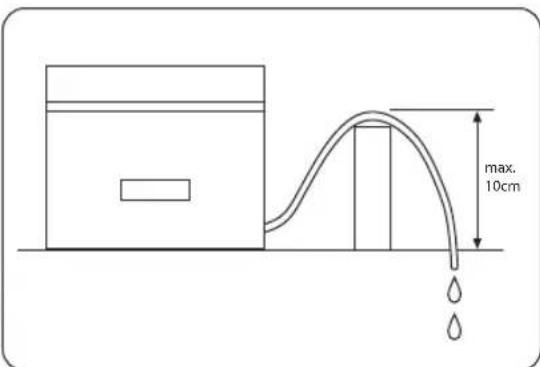

- Lyft inte avloppsslangen högre än 10 cm från bänkskivan, för annars kan inte produkten tappa ut avloppsvattnet riktigt.

Stäng vattenposten efter användning.

- Fäst avloppsslangen till avloppet för att undvika att den faller av under diskprocessen.

• "Avloppsröret får endast anslutas till avloppet och inte till dagvattensystemet.
• Avloppsslangen bör placeras mellan 40 cm och 100 cm över golvet och får inte förlängas, i annat fall kan inte enheten tömma ut smutsvattnet ordentligt.
• Stäng vattenposten efter användning."

Om säkerhetstilloppsslangen

Säkerhetstilloppsslangen har dubbla väggar. Slangens system garanterar att den ingriper genom att blockera vattenflödet om tilloppsslangen går sönder och när mellanrummet mellan tilloppsslangen och den yttre förstärkta slangen är full med vatten..

1. Avloppsslang
2. Elsladd (Anslut till eluttaget)
3. Vattenintag (Anslut till inloppsslang)

Diskkorg och bestickkorg

1. Saltbehållare
2. Spolarmar
3. Filtreringssystem
4. Bestickkorg
5. Diskmedelsfack (dubbelt fack)
6. Sköljmedelsfack

Kontrollpanel

För att slå på och stänga av diskmaskinen.

2. Knapp fördröjd start

• Tryck flera gånger för att förinställa fördröjningstimern och fördröj starttid med upp till 24 timmar.
• Varje tryckning på denna knapp ökar den fördröjda starttiden i steg om 1 timme.

3. Programikoner

• Intensiv
• Normal
• ECO - Eko
• • Glas
• -1 timme
• Snabb

4. \*Varningslampa påfyllning sköljmedel

Lyser när sköljmedlet behöver fyllas på.

5. § Varningslampa saltpåfyllning

Lyser när saltbehållaren behöver fyllas på.

6. LED-display

Visar program, fördröjd starttid och felkoder.

7. Barnlåset-knappen

• Tryck på P-knappen och II-knappen i 3 sekunder, för att har ställt in barnlåset.
• För att låsa upp barnlåset, tryck på P-knappen och -knappen i 3 sekunder.

8. P Programknapp

Tryck flera gånger för att välja diskprogram.

• Bekräfta och starta ett valt diskprogram.
• Tryck och håll kvar för att återställa diskprogrammet.

Innan användning

För att öppna luckan

- Öppna först luckan försiktigt för att undvika spill av vatten.

• Dra i luckhandtaget.

Om luckan öppnas under driften kommer alla funktioner att avbrytas automatiskt.

För att stänga luckan

• Efter att fyllt på disk, skjut in korgarna helt i diskmaskinen.
• Lyft luckan uppåt och skjut in den tills den klickar på plats.
  • Small inte igen diskmaskinens lucka.

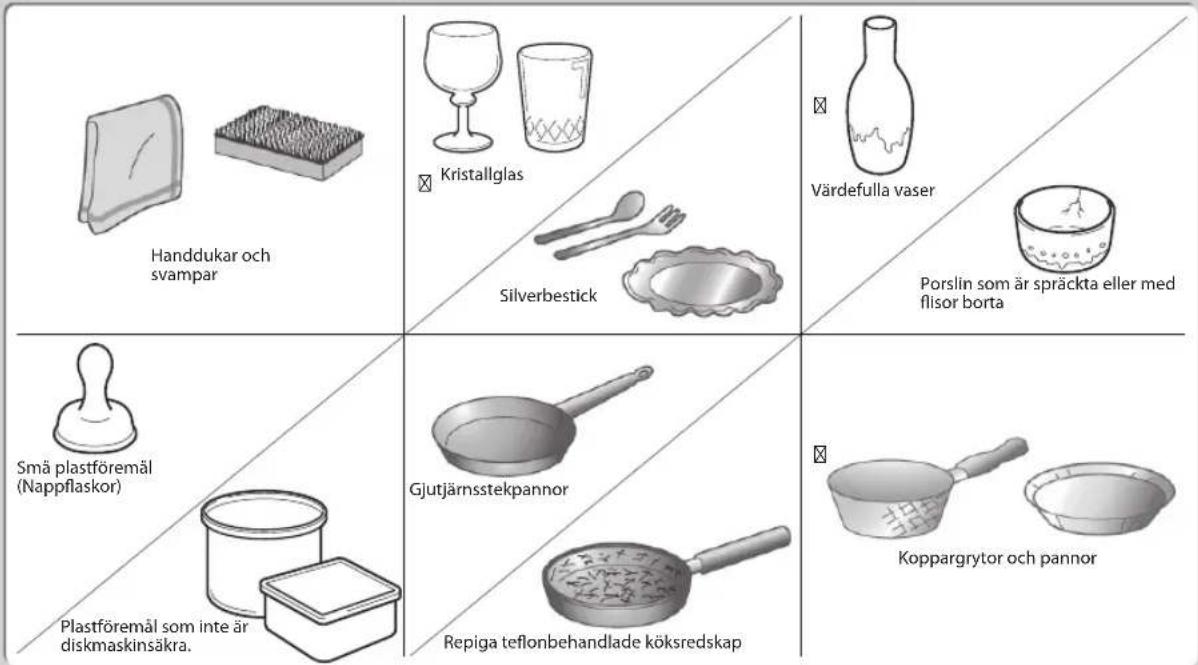

Föremål som inte är lämpliga att använda i diskmaskinen

När du köper nytt porslin och matbestick se till att de är godkända för diskmaskinen. Vissa föremål är inte lämpliga för diskmaskiner.

Följande saker är inte lämpliga

• Träredskap och lerkärl eller föremål med träddetaljer kan missfärgas och blekna. Limmet som används i dessa föremål tål inte maskindisk och trähandtag kan lossna efter att de diskats i en diskmaskin.
• Hantverk, antikviteter, värdefulla vaser och dekorerade glasföremål är inte heller lämpliga för diskmaskinen.

• Plastföremål (t.ex. tupperware) som inte är värmetåliga kan smälta eller tappa formen på grund av den höga temperaturen i diskmaskinen.

• Koppar, mässing, tenn och aluminium kan missfärgas eller bli matta.

• Grumlighet kan uppträda på glas och fina glasföremål efter regelbunden diskning. Diska inte fina glasföremål eller glasförmål som innehåller blykristall i diskmaskinen. Diska fina glasföremål för hand istället.
• Silver och aluminiumdelar har en tendens att missfärgas under maskindiskning. Rester såsom äggvita, ägggula och senap ger ofta missfärgning och fläckar på silver. Därför bör dessa rester tas bort från silver omedelbart efter användningen.

Lägga till diskmedel eller diskmedelstablett

Använd endast diskmedel som speciellt tillverkats för att användas i diskmaskiner. För att vara mer miljövänlig bör endast korrekt mängd maskindiskmedel användas. Fyll diskmedelsfacket med diskmedel eller diskmedelstablett. Se tillverkarens instruktioner så att korrekt mängd används. Om tabletter används läs tillverkarens rekommendationer på tablettens förpackning för att avgöra om var tabletten skall placeras (t.ex. i bestickkorgen, diskmedelsfacket etc.)

Irriterande

Blekmedel och toppmatningsdiskmedel

• WARNING! Förvaras utom räckhåll för barn.
- Irriterar ögonen.
- Undvik kontakt med ögon. Vid kontakt med ögonen, skölj omedelbart med rikligt med vatten och kontakta läkare.
- Om det sväljs kontakta läkare omedelbart.

Följ nedanstående steg för att fylla på diskmedelsfacket.

1. Tryck på knappen på locket till diksmedelsfacket i pilens riktning tills locket öppnas av fjädern.
2. Fyll diskmedelsfacket med diskmedel för både huvuddiskfacket och fördiskfacket eller lägg i en diskmedelstablett i huvuddiskfacket. Markeringen indikerar påfyllnadsnivån.

Alla program med fördisk behöver ytterligare diskmedelsdosering som måste placeras i fördiskfacket. Om tablett används följ tillverkarens instruktioner. Se Diskprogramtabellen. Detta diskmedel får effekt under fördisken.

1. Stäng locket noga så att det klickar på plats.

Sköljmedel

Sköljmedel hjälper till så att vatten inte fastnar och lämnar märken på porslin under torkfasen och hjälper porslin att torka snabbare efter att de diskats. Häll endast sköljmedel som är till för hushållsdiskmaskiner i behållaren. Denna modell är konstruerad för att endast använda flytande sköljmedel.

Följ stegen nedan för att hälla sköljmedlet i behållaren och medlet kommer att fördelas automatiskt.

1. Vrid på locket och öppna såsom indikeras.
2. När märkningarna på locket är i linje kan du lyfta upp locket.
3. Häll i sköljmedlet till sköljhälpsindikatorn blir helt svart och stäng locket.
4. Var noga med att inte överfylla behållaren. Torka upp eventuellt spill.

• Om vattnet i ditt område är mjukt behöver du inget sköljmedel eftersom det kan göra att det bildas en vit film på disken.
• Om du bestämmer dig för att använda diskmedelstablett behöver du inte tilföra sköljmedel i sköljmedelsbehållaren.
• Sköljmedlets varningslampa kommer att lysa när behållaren börjar bli tom och behöver fyllas på.
• Alternativt kan du avgöra mängden med sköljmedel genom att kontrollera sköljmedelsindikatorn brevid behållarlocket, när den är svart betyder det att den är full. När den är ljus betyder det att den är nästan tom.

Inställning sköljmedelsbehållaren

Sköljmedelsbehållaren har sex inställningar. Både den rekommenderade inställningen och fabriksinställningen är "4". Om disken inte torkar ordentligt eller har fläckar, ställ in skivan på nästa högre siffra tills din disk är fläckfri.

Om det finns rester av sköljmedel i diskmaskinen eller på disken vrid sköljhälpsfördelarratten till 1.

Lägga till salt

Om vatten i ditt område är hårt kommer avlagringar att bildas på disken och redskapen. Denna apparat har en saltbehållare som är till för att minska hårdheten hos vattnet.

Följ stegen nedan för att hälla salt i saltbehållaren och så att det motsvarar vattnets hårdhet i ditt område.

1. Ta bort korgen och skruva av behållarens lock.

SE

1. Placera den medföljande tratten över saltbehållaren. Häll i ungefär 1,2 kg diskmaskinssalt beroende på vilket varumärke som används.

1. Fyll behållaren med vatten tills den överfylls (endast vid första användningen).

2. Ta bort överskottssalt runt behållarens öppning och skruva sedan fast locket igen.

3. Kör det " snabba" diskprogrammet omedelbart (utan något porslin i diskmaskinen) för att ta bort alla spår av salt från innandömet.

• Varningsindikatorn för slatpåfyllning på kontrollpanelen komemr att lysa när saltet i behållaren börjar ta slut och behöver fyllas på.
• Saltvarningslampan kommer att sluta att lysa inom fem dagar beroende på hur snabbt saltet löses upp.
• Om du bestämmer dig för att använda diskmedlestablett kanske du inte behöver använda salt detta beror på vattnets hårdhet i ditt ormåde och vilket typ av tablett som används. Kontrollera med vattenleveratören och följ tablettillverkarens instruktioner.

Ladda diskmaskinen

Innan diskmaskinen laddas

Observera följande noteringar innan du fyller på med bestick och porslin i korgen.

• Ta bort läppstiftsfläckar och matrester från porslin och skålar. Skölj om så behövs.

- Skålar och bestick bör inte ligga inuti varandra eller täcka varandra.

• Ladda bestick och porslin så att vattnet kan komma åt alla sidor.

• Se till att alla poster är säkert placerade.

- Ihåliga poster såsom koppar, glas, pannor etc måste placeras upp och ned i korgen.

- Poster med bred bas måste placeras i vinkel så att vattnet fritt kan rinna av dem.

- Spolarmarna får inte blockeras med föremål som är för stora eller hänger ut ur korgen. Om du är tveksam prova att manuellt rotera på spolarmarna.

• Se till att små föremål inte faller igenom hållarna i korgen.

- Av säkerhetsskäl skall inte diskmaskinen användas utan att korgen finns på plats.

- Diska inte föremål som är nedsmutsade med aska, sand, vax, smörjfett eller färg i diskmaskinen. Dessa poster kan skada diskmaskinen. Aska löses inte upp och kan finfördelas i diskmaskinen.

Diskmaskinskorg

Använd diskmaskinskorgen för små och lätta föremål som koppar, tefat, glas, dessertskålar osv.

Långa föremål såsom soppslevar, slevar och långa knivar bör placeras liggande på tvären mot korgens framsida.

Fällbart koppställ

För att ge plats åt större föremål i diskmaskinen, lyft upp koppstället. Du kan luta de stora glasen mot det. Du kan också ta bort det när det inte behövs.

Nedfällbara piggar

Piggarna används för att hålla fast tallrikar och uppläggningsfat. De kan sänkas ned för att göra plats för större föremål. Se nedan för hur piggarna sänks ned.

För optimal placering av porslin i den övre korgen, se följande lista och medföljande bild.

Nummer Föremål
1 Koppar
2 Mellanstora serveringsskålar
3 Glas
4 Fat
5 Skål
6 Ovalt uppläggningsfat
7 Mattallrikar
8 Djupa tallrikar
9 Dessertfat
10 Bestickkorg

SE

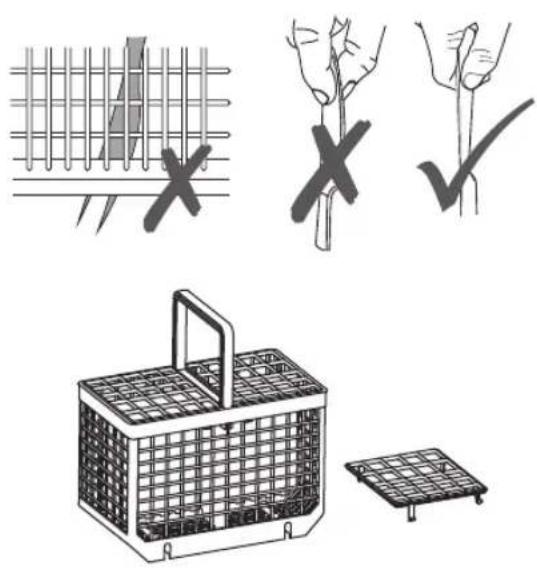

Bestickkorg

För att göra urplockningen enklare bör besticken grupperas i zooner och placeras i bestickkorgen. Se listan och bilden för optimal placering.

Nummer Föremål
1 Gafflar
2 Soppskedar
3 Dessertskedar
4 Teskedar
5 Knivar
6 Serveringsskedar
7 Såsslevar
8 Serveringsgaffel

• Låt inget föremål sticka ut genom botten på korgen.
• För att undvika risken för skador placera knivar och gafflar med skaftet uppåt. Håll inte dem i deras vassa kanter.
• Bestickkorgen levereras med lock som är konstruerade så att du kan placera besticken i lämpliga fack. Om du använder korgen utan locket kan det försämra resultatet för sköljningen av besticken.
• Se till att locket är fastläst på korgen innan diskningen.
• För att uppfylla standardprestandan, d.v.s. EN50242, måste alla besticken placeras i enlighet med instruktionen i denna manual.

Program Programvalsinformation Process		Diskmedelsmängd	Disktid (min.)	Energiförbrukning (Kwh)	Vattenförbrukning (I)	Sköljmedel
Intensiv[3ASW]	För den smutsigaste disken, som t.ex. grytor, pannor, kastruller och skålar med intorkade matrester.	Fördisk (50 °C)Disk (70 °C)SköljningSköljningSköljning (70 °CTorkning	Fördisk (3 g)Huvuddisk (15 g)	145 0,94 11,0		√
Normal	För normalt smutsad disk, som t.ex. skålar, tallrikar, glas och lätt smutsade pannor.	FördiskDisk (60 °C)SköljningSköljning (70 °CTorkning	Fördisk (3 g)Huvuddisk (15 g)	125 0,70 8,4		√
[07ZW](EN50242)eco	Detta program lämpar sig för att diska normalt smutsad matservis och är det effektivaste programmet när det gäller kombinationen av energi- och vattenförbrukning för den här typen av matservis.	FördiskDisk (50 °C)SköljningSköljning (70 °CTorkning	Fördisk (3 g)Huvuddisk (15 g)	170 0,61 7,0		√
[6KBW][6GYX]	För lätt smutsad disk som glas, kristall och finporslin.	Disk (45 °C)SköljningSköljning (60 °CTorkning	Huvuddisk (15 g)	75 0,48 6,8		√
1 timme[07AZ][7DTX]	För lätt smutsad disk som inte behöver extra torkeffekt.	Disk (65 °C)SköljningSköljning (50 °CTorkning	Huvuddisk (15 g)	60 0,55 6,8		×
[07TAZ]b[7DTX]	En kort diskning för lätt smutsad disk som inte behöver torka.	Disk (40 °C)SköljningSköljning	Huvuddisk (15 g)	30 0,30 6,0		×

* För att uppfylla standardprestanda, d.v.s. EN50242, se till att använda ekonomidiskcykeln för testet.

Kondenstorkteknik

• Sparar energi genom att torka disken med restvärmen från den sista sköljningen.
• Diskprogramtiderna utökas genom denna torkmetod.
• Vissa diskprogram har ingen torkfunktion, se diskprogramtabellen för mer information.

Starta ett diskprogram

1. Se till att enheten är ansluten till elströmmen och att vattenförsörjningen är helt öppnad (vattentryck mellan 0,04 MPa och 1,00 MPa).
2. Öppna luckan. Dra ut diskmaskinskorgen, ladda disken och skjut tillbaka korgen.
3. Häll i maskindiskmedel eller placera diksmedelstabletten i facket och stäng ordentligt efteråt.
4. Stäng diskmaskinens lucka. Ett klickljud hörs är luckan är stängd korrekt. Smäll inte igen luckan.
5. Tryck på ⏻ På/Av-knappen.
6. Välj diskprogram baserat på kraven efter hur mycket disk det är och hur smutsig den är. Se sektionen Diskprogramtabell.
7. Indikatorlampan för det valda programmet lyser.
8. Tryck på ▶ Start/Paus-knappen, så startar strax diskprogrammet.
9. Displayfönstret visar statusen hos diskmaskinen.
   a. “--:--” betyder att en i standby-läge.
   b. "H:MM" och inget blinkande betyder att enheten gjort paus.
   c. "H:MM" och blinkande betyder att enheten körs.

Om du öppnar diskmaskinens lucka under diskningen och sedan stänger den igen kommer nuvarande diskprogram att fortsätta diskningen efter 10 sekunder. Om luckan inte stängs korrekt efter 1 minut kommer diskmaskinen att pipa i intervaller om 1 minut.

Byte av program

För att byta programmet när diskcykeln redan har startat, följ stegen nedan.

1. Öppna luckan försiktigt för att undvika att vatten spills innan luckan öppnas helt. Kontrollera att enheten har använt diskmedlet eller diskmedelstabletten. Detta beror på hur länge diskningen har pågått.
2. Om diskmedelsfacket är öppet föreslår vi att du låter diskningen avslutas.
3. Om locket till maskindiskmedlet fortfarande är stängt, stäng diskmaskinens lucka. Tryck på och håll kvar P knappen i tre sekunder för att avbryta programmet. Tryck sedan på önskad P knappen och bekräfta valet genom att trycka på ▶ Start/Paus-knappen. Enheten kommer att starta den nya diskcykeln strax efter.

Vid slutet av ett program

Vid slutet av programmet kommer diskmaskinen att pipa.

Kondensationsremsan hjälper till att förhindra att ånga skadar bänkskivans kant ovanför diskmaskinen. Det rekomenderas att låta luckan vara stängd till du är redo att plocka ur diskmaskinen. Låt inte luckan stå på glänt. Lämna inte apparaten utan uppsikt med luckan helt öppen då risken finns att någon kan snubbla.

Stänga av enheten

För energibesparing kom ihåg att stänga av diskmaskinen med ⏻ På/Av-knappen. Diskmaskinen fortsätter att använda elektricitet tills den stängs av med ⏻ På/Av-knappen.

Om diskmaskinen inte kommer att användas under en längre period, t.ex. vid semester, bör enheten kopplas ur strömuttaget.

SE

Urplockning av diskmaskinen

Att låt disken svalna innan den plockas ut är viktigt eftersom disken tenderar att gå sönder och flisas lättare när den är het. Därför, om du öppnar diskmaskinens lucka helt efter avstängningen, kommer disken att svalna mycket fortare.

Plocka ur den nedre korgen först, följt av bestickkorgen och sedan den övre korgen. Detta kommer att förhindra att vatten droppar från den övre korgen på disken i den nedre korgen.

Fördröjd start

Starttiden för diskprogrammet kan fördröjas och justeras. Följ nedanstående steg.

1. Öppna diskmaskinens lucka och sätt in den smutsiga disken.
2. Stäng luckan. Tryck på ⏻ På/Av-knappen för att slå på diskmaskinen.
3. Välj önskat program.
4. Tryck på 📍 Delay (Fördröjd start)-knappen upprepade gånger för att välja önskad fördröjningsperiod (område upp till 12 timmar).

Varje tryckning på denna knapp ökar den fördröjda starttiden i steg om 3 timmar.

1. Tryck på ▶|| Start/Paus-knappen och enheten kommer att starta programmet med den tilldelade tiden automatiskt.

Rengöring efter användning

Yttre vård

Luckan och lucktätningen

Rengör luckans tätning regelbundet med en mjuk fuktad trasa och ta bort matrester.

När diskmaskinen laddas kan matrester och vätska droppa ned på sidan av diskmaskinens lucka. Dessa ytor på utsidan av diskmaskinens hölje är inte åtkomliga för vattnet från spolarmarna. Alla beläggningar bör torkas av innan luckan stängs.

Kontrollpanelen

Om rengöring krävs bör kontrollpanelen ENDAST torkas av med en fuktig trasa.

• För att undvika att vatten tränger in i luckans lås och elektriska komponenter skall inte någon form av spolrengöring användas.
• Använd aldrig slipande rengöringsmedel eller skurkuddar på yttre ytor eftersom de kan skrapa ytans finish. Vissa pappershanddukar kan också skrapa eller lämna märken på ytan.

Inre vård

Filtreringssystem

Filtreringssystemet i basen av diskmaskinen behåller grova smutspartiklar från diskcykeln. De insamlade grova smutspartiklarna kan gör att filtret sätts igen. Kontrollera filtret regelbundet och rengör om så behövs under rinnande vatten.

Följ stegen nedan för att göra rent filtret i diskmaskinen.

1. Se till att diskmaskinen är avstängd.
2. Skruva loss det grova och fina filtret och lyft försiktigt bort dem.
3. Lyft finfiltret försiktigt.
4. Skölj alla filter under rinnande vatten, inklusive filtercylindern, och sätt sedan tillbaka filtren i motsatt ordning.
5. Sätt tillbaka huvudfiltret försiktigt.
6. Skruva försiktigt tillbaka grovfiltret i medurs riktning. Det kommer att bli ett lätt klicka när den är korrekt placerad.

- Dra inte åt filtren för hårt. Sätt tillbaka filtren ordentligt i filtercylindern, så att inte rester kan komma in i systemet och täppa till.

- Använd ALDRIG diskmaskinen utan att filtren sitter på plats. Felaktig placering av filtren kan försämra prestandan hos apparaten och skada porslin och redskap.

Spolarmar

Matpartiklar kan fastna i spolarmarnas munstycken och lager. Spolarmarna bör därför

kontrolleras och rengöras regelbundet.

Se till att diskmaskinen är avstängd. Använd ett spetsigt föremål t.ex. en tandpetare för att lossa matpartiklar i spolarmarnas munstycken.

Försök inte att ta bort spolarmarna.

Froostskydd

Undvik att placera diskmaskinen på platser där temperaturen kan bli under 0°C. Om apparaten lämnas i ett ouppvärmt utrymme över vintern bör du:

1. Koppla ifrån enheten från vattenuttaget.
2. Starta enheten. Välj någon diskcykel och låt den köras endast 1 minut. Detta tömmer ut allt kvarvarande vatten i enheten.
3. Koppla bort den från elnätet.
4. Töm diskmaskinen.
5. Stäng diskmaskinens lucka.
6. Koppla ifrån enheten från vattenavloppet. Använd ett lämpligt uppsamlingskärl för att samla upp eventuellt kvarvarande vatten i rören.

Skulle du stöta på några svårigheter med ovanstående steg, rådfråga ett serviceombud om hjälp.

Flyttning av diskmaskinen

Om du måste flytta enehten, exempelvis om du flyttar bör du:

1. Koppla bort diskmaskinen från elnätet.
2. Koppla ifrån diskmaskinen från vattenintaget och avloppet. Använd ett lämpligt uppsamlingskärl för att samla upp eventuellt kvarvarande vatten i rören.
3. Ta bort diskmaskinen från nuvarande placering med slangarna bortkopplade.
4. Dra ut enheten tillsammans med slangarna.

• Undvik att luta enheten under transporten.
  • Vi rekommenderar att 2 personer tar hand om diskmaskinen när den installeras.

Underhåll efter en lång period utan användning

Om du inte kommer att använda enheten under en längre period bör du:

1. Koppla bort diskmaskinen från elnätet.
2. Koppla ifrån diskmaskinen från vattenintaget och avloppet. Använd ett lämpligt uppsamlingskärl för att samla upp eventuellt kvarvarande vatten i rören.
3. Öppna luckan något för att förhindra att obehaglig lukt uppstår i maskinen.
4. Se till att diskmaskinens insida är ren.

Tips och råd

• Reparationer bör endast utföras av ett serviceombud i strikt överensstämmelse med nuvarande lokala och nationella säkerhetsbestämmelser. Obehörig eller felaktig reparation kan orsaka personskador eller skador på enheten.
• Innan du ringer efter service se sektionen Råd och tips för att lösa vissa generella problem själv.

Allmäna problem

Allmänna problem
Problem Möjlig orsak Lösning
Rester av maskindiskmedlet finns kvar i facket när programmet är avslutat.	Diskmedelsfacket var fortfarande fuktigt när diskmedlet hälldes i.	Se till att facket är torrt innan diskmedlet hålls i.
Diskmedelsfackets lucka kan inte stängas ordentligt.	Tilltäppta rester av diskmedel blockerar haken.	Rengör haken.
Knackande ljud i diskmaskinen. En	spolarm knackar mot något föremål i korgen.	Avbryt programmet och placera om föremålen som påverkar spolarmen. Se avsnittet Ladda diskmaskinen.
Fläckar visas på glas och bestick. Sköljmedelsdosen är för högt inställd.		Ändra ratten för sköljmedelsdispensern till en lägre nivå.
Tallrikar, bestick och glas är inte torra.	Mängden sköljmedel kanske är otillräckligt eller så är behållaren nästan tom.	Fyll på behållaren, justera mängden sköljmedel till en högre inställning eller byt märke på sköljmedlet.
	Porslinet har tagits ut från diskmaskinen för tidigt.	Låt porslinet vara kvar i diskmaskinen tills du hör ett ljudligt ljud.
Vita beläggningar är synliga på besticken och porslinet, grumlighet uppstår på glasföremål, film kan torkas bort.	Inte tillräckligt med sköljmedel används.	Fyll på behållaren, justera mängden sköljmedel till en högre inställning eller byt märke på sköljmedlet.
	Det finns inte tillräckligt med salt i saltbehållaren.	Fyll på saltbehållaren.
	Saltbehållarens lock har inte skruvats på korrekt.	Se till att den skruvas tillbaka korrekt.
	Fel diskmedel har använts. Byt diskmedel. Använd ett standard diskmaskinspulver.
	Saltförbrukningen är inställd för lågt.	Välj en högre inställning för saltförbrukningen.
Glasföremål är matta och missfärgade, film kan inte torkas bort.	Glasföremålet är inte diskmaskinssäkert. Ytorna är påverkare.	Tvätta glasföremål som inte är diskmaskinssäkra för hand.
Te eller läppstiftsfläckar har inte tagits bort helt och hållet.	Disktemperaturen hos det valda programmet är för låg.	Välj ett program med en högre disktemperatur.
	Blekeffekten som diskmedlet som används är för låg.	Byt diskmedel.
	Glömt att skölja bort eller ta bort fläckar med en servett innan diskningen.	Förskölj eller ta bort fläckar med en servett innan diskningen.

Tekniska problem

Tekniska problem
Problem Möjlig orsak	Lösning
Diskmaskinen startar inte. Luckan	är inte ordentligt stängd. Stäng luckan.
	Enheten är inte ansluten till eluttaget.	Anslut elkontakten till ett eluttag.
	Enheten är påslagen. Tryck på På/Av-knappen och välj ett program.
Felkod “E1” visas. Längre intagstid.	Kranen är inte öppen.	Vattenintaget är begränsat.Vattentrycket är för lågt.
Felkod “E4” visas.	Övefyllning.	Något element i diskmaskinen läcker.
Tömningspumpen fungerar inte ordentligt.	Översvämningsskyddet har varit igång.	Koppla bort den från elnätet.Koppla ifrån vattenintaget.Ring efter en kvalificerad tekniker.

Avyttring av diskmaskinen

• När du avyttrar din gamla diskmaskin gör den först obrukbar. Koppla ifrån el- och vattenförsörjningen, klipp av kabel och kontakten från elkabeln. Gör lucklåset obrukbart så att barn inte oavsiktligt kan stänga in sig själva. Kasta diskmaskinen på ett lämpligt sätt.
• Vid slutet av sin livstid får inte produkten kastas som hushållsavfall. Den måste lämnas in hos ditt lokala avfallshanteringscenter eller till en återförsäljare som tillhandahåller denna tjänst. Kasseras en hushållsmaskin separat förhindrar man negativa effekter på miljö och hälsa genom felaktig avfallshantering och gör det möjligt att återanvända materialet i produkten och spara energi och naturresurser. Produkten är markerad med en överkryssad soptunna på hjul för att påminna om att den ska kasseras separat från hushållsavfall.
• Se till att den inte utgör någon fara för barn när den förvaras för avyttring.

Avyttring av förpackningsmaterial

Kassera plastförpackningen/påsarna på ett säkert sätt och håll utom räckhåll för spädbarn och små barn.

Specifikationer

Modell SDWTTB14E / SDWTTW14E
Mått 550 mm (B) x 500 mm (D) x 445 mm (H)
Kapacitet 6 kuvert
Vattentryck som krävs 0,04 - 1,00MPa
Strömförbrukning 1 280W
Märkspänning 220-240V~50Hz
Elförbrukning i Av-läge 0,49W
Strömförbrukning på viloläge 0,49W
Energieffektivitetsklass1	A+
Årlig energiförbrukning2	174 kWh
Energiförbrukning för normalt diskprogram 0,61 kWh
Årlig vattenförbrukning3	1 960 liter
Torkeffektivitetsklass4	A
Normalt diskprogram5	ECO 50 °C
Programmets längd för normalt diskprogram 170 min
Bullernivå 53 dB(A) re 1 pW
Montering Bänk
Kan byggas in Ja

Funktioner och specifikationer kan ändras utan vidare meddelande.

Anmärkning:

① A + + + (mest effektiv) till D (minst effektiv)
② Energiförbrukning "174" kWh per år, basedrat på 280 standarddiskprogram med påfyllning av kallt vatten och förbrukningen på lågenergilägena. Faktisk energiförbrukning beror på hur produkten används.
③ Vattenförbrukning "1 960" liter per år, baseras på 280 standarddiskprogram. Faktisk vattenförbrukning beror på hur produkten används.
4 A (mest effektiv) till G (minst effektiv)
5 Detta är programmet som användes för informationen på energietiketten och är lämpligt för rengöring av normalt smutsad disk. Det är det effektivaste programmet vad gäller kombination av energi- och vattenförbrukning för den typen av disk.

- Enheten uppfyller Europeisk standard och direktiven i nuvarande version vid leverans:

• LVD 2006/95/EG
• EMC 2004/108/EG
• ERP 2009/125/EG

- Ovanstående värden har uppmätts i enlighet med standarder under spcificerade arbetsförhållanden. Resultaten kan variera mycket beroende på mängden och nersmutsningen av disken, vattnets hårdhet, mängden diskmedel osv.

Lyser när skyllemiddelbeholderen skal fyldes op igen.

Lyser när der skal fyldes salt på igen.

6. Displayvindue

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön. För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.

FI
