Produkttyp	Fristående diskmaskin
Varumärke	Sandstrøm
Modell	SDW60W10N
Mått (B x D x H)	600 x 630 x 820 mm
Kapacitet	12 kuvert
Effektförbrukning	1930 W
Märkspänning	230 V / 50 Hz
Vattentrycksområde	0,04 – 1,00 MPa
Tvättprogram	3 i 1, Intensiv, Normal, Ekonomi (EN50242), Skölj, Glas, Snabb
Halvlastalternativ	Ja (endast övre spolarm)
Fördröjd start	Upp till 24 timmar (1-timmesintervall)
Filtersystem	Flerstegs (grov, huvud, fin) – avtagbart och rengörbart
Sköljmedelsbehållare	Inbyggd, justerbar (6 lägen), kapacitet ca 110 ml
Saltbehållare	Kapacitet ca 1,2 kg, justerbar förbrukning
Spolarmar	Övre och nedre (fast, ej avtagbara)
Övre korg	Höjdjusterbar, gångjärnsförsedd kopphylla
Nedre korg	Gångjärnsförsedda piggar för stora föremål
Bestickkorg	Avtagbar med lock, lastning med handtag uppåt
Säkerhetsfunktioner	Barnlås (dörr), översvämningsskydd, jordningsanvisning
Medföljande tillbehör	Säkerhetsslang, U-formad slanghållare, diskmedelssked, måttkopp, kondensremsa, salttratt, manual
Energiförbrukning (ekonomicykel)	1,05 kWh
Vattenförbrukning (ekonomicykel)	13 liter
Ljudnivå	Ej specificerad

Vanliga frågor - SDW60W10N Sandstrøm

Hur installerar jag diskmaskinen?

Se till att installationen utförs av en kvalificerad tekniker. Ta bort all förpackning, anslut säkerhetsslangen till kallvattnet (0,04-1,00 MPa), anslut avloppsslangen (40-100 cm från golvet), montera kondensremsan under bänkskivan och nivåjustera med justerbara fötter. Böj inte slangarna.

Vilket diskmedel ska jag använda?

Använd endast diskmedel speciellt avsedda för diskmaskiner (pulver, gel eller tabletter). För bästa resultat, följ doseringen som rekommenderas i tvättcykeltabellen. Använd inte handdiskmedel.

Varför torkar inte mina tallrikar ordentligt?

Kontrollera sköljmedelsnivån; fyll på vid behov. Öka sköljmedelsinställningen (ratten) om vattenfläckar kvarstår. Se till att du har valt ett program med torkning (t.ex. Normal, Ekonomi). Undvik överbelastning och öppna dörren helt efter cykelns slut.

Vad betyder felkoderna E1 och E4?

E1 indikerar vattenförsörjningsproblem (avstängd kran, lågt tryck eller felaktig flödesmätare). Öppna kranen eller kontrollera trycket. E4 indikerar läckage eller felaktig flottörbrytare – koppla bort ström och vatten, kontakta sedan en tekniker.

Hur rengör jag filtren?

Stäng av diskmaskinen. Skruva loss och lyft ut grovfiltret, ta sedan bort huvud- och finfiltren. Skölj alla under rinnande vatten. Sätt tillbaka i omvänd ordning: fin, huvud, skruva sedan fast grovfiltret medurs. Överdra inte.

Kan jag tvätta plastföremål?

Endast om de är märkta som diskmaskinsäkra. Placera lätta plastföremål i den övre korgen för att undvika kontakt med värmeelementet. Vissa plaster kan deformeras vid höga temperaturer.

Hur justerar jag saltförbrukningen?

Ta bort den nedre korgen och skruva av locket till saltbehållaren. Vrid den pilformade indikatorn så att den matchar din vattenhårdhet: '-' för mjukt vatten (0-8 °dh), 'Mid' för medelhårt (8-45 °dh), '+' för hårt (>45 °dh). Se hårdhetstabellen i manualen.

Vad är halvlastfunktionen?

När du har färre disk, tryck på '1/2'-knappen efter att du har valt ett program. Endast de övre spolarmarna arbetar, och du bör lasta disk endast i den övre korgen. Detta sparar vatten och energi.

Hur fördröjer jag starten?

Tryck upprepade gånger på 'Fördröjd start'-knappen för att ställa in fördröjningen (upp till 24 timmar i 1-timmesintervall). Stäng dörren; diskmaskinen startar automatiskt cykeln vid inställd tid.

Vilka föremål bör inte diskas i diskmaskinen?

Undvik träbestick/-servis, ömtåligt glas (blykristall), non-stick-pannor med repor, koppar/mässingsföremål, plast som inte är värmebeständig samt antikt eller handmålat porslin. Silver kan missfärgas; skölj bort rester omedelbart.

BRUKSANVISNING SDW60W10N Sandstrøm

Installations- och bruksanvisning

Diskmaskin

SE

Föremål som inte är lämpliga att använda i diskmaskinen ....60

Lägga till diskmedel eller diskmedelstablett 61

Lägga till sköljmedel 62

Inställning sköljmedelsbehållare 63

Lägga till salt 63

Inställning av saltförbrukningen ....64

Ladda diskmaskinen 65

Innan diskmaskinen laddas 65

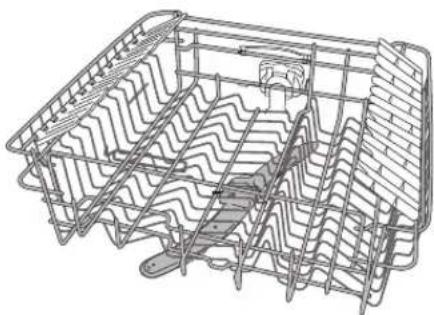

Övre korg 65

Justering av övre korgen....66

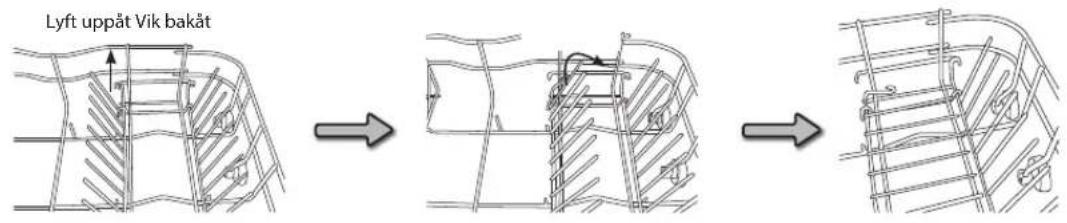

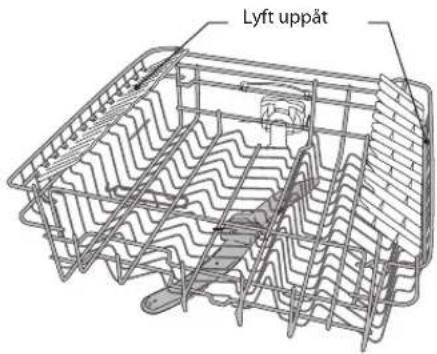

Fällbart koppställ 66

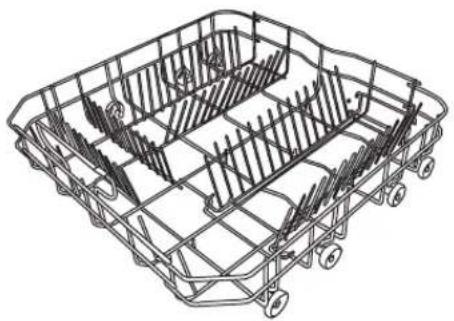

Nedre korgen 67

Nedfällbara piggar 67

Ladda den nedre korgen 67

Bestickkorg 68

Ladda bestickkorgen 68

Start av diskcykeln 69

Byte av program 69

Vid slutet av programmet 69

Stänga av enheten 69

Urplockning av diskmaskinen ....70

Fördröjd start 70

Halvfullt 70

Rengöring efter användning 71

Yttre vård ....71

Luckan och lucktätningen ....71

Kontrollpanelen 71

Inre vård 71

Filtreringssystem 71

Sprutarmar 72

Frotskydd 72

Flyttning av diskmaskinen 72

Underhåll efter en lång period utan användning ....72

Felsökningsguide 73

Felkod 73

Tekniska problem 73

Specifikationer 74

Säkerheten först! 123

Sisältö

FI

- Lyser när skyllemiddeldispenseren må fylles opp.

- Lyser när saltbeholderen må fylles opp.

2 Vindu

Gratulerar till köpet av din nya Sandstrøm diskmaskin.

Denna bruksanvisning kommer att hjälpa dig att använd den på ett korrekt och säkert sätt.

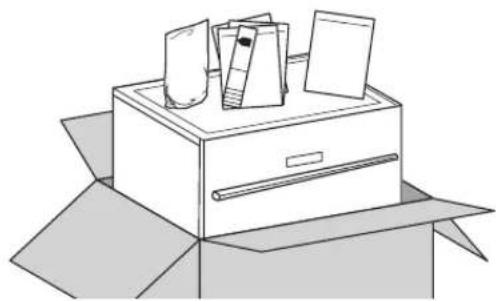

Uppackning

Ta bort allt förpackningsmaterial från enheten. Behåll förpackningen. Om du kastar det gör då det enligt de lokala bestämmelserna.

Följande poster medföljer:

Säkerhetsvattenslang x 1 Art.nr.: 673000900093

U-formad slanghållare x 1 Art.nr.: 673006200003

Mätsked diskmedel x 1 Art.nr.: 673002200079 1 full sked = 20g (ungefär)

Mätkopp x 1 Art.nr.: 673006200004 1 full kopp = 60ml (ungefär)

Kondensremsa x 1 Art.nr.: 675001300715

Salttratt x 1 Art.nr.:673002200043

Bruksanvisning x 1 Art.nr.: SDW60W-X-10N-001

Denna produkt har testats för att garantera korrekt funktion. Som resultat kan det finnas vatten kvar inuti enheten. Detta är normalt och säkert.

Ta bort alla vattendroppar från utsidan om så behövs.

INSTALLATION

1. Ta bort allt förpackningsmaterial innan maskinen ställs på plats.

1. Se till att diskmaskinen installeras av en kvalificerad tekniker.

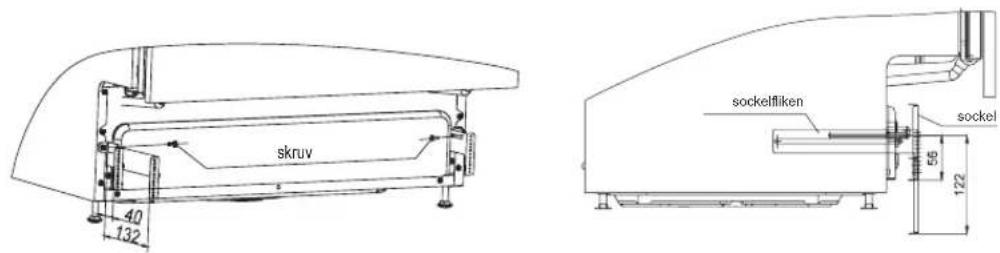

1. Skruva loss de två skruvarna och ställ in avständet på vänster och höger sockel efter dina behov. Inställbart område är från 39 till 134 mm.

1. Fäst sockeln på sockelfliken. Justera sockelhöjden efter dina behov, justerbart område är från 56 mm till 122 mm.

INSTALLATION

1. Se till att det finns spelrum på varje sida av enheten för att möjliggöra lätt sidoförflyttning när service krävs. Bra avvägning är väsentligt för att luckan skall kunna stängas och tillslutas korrekt. När enheten är korrekt avvägd skall luckan inte ta tag i innerbeläggningen på någon sida av skåpet. De inställbara fötterna kan lossas eller dras åt för att få opitmal avvägning av enheten.

1. Om så krävs kan bänkskivan på diskmaskinen tas bort. Höjden på bänkskivan är 820 mm. Ovanstående figur skissar minimimåtten för utrymmet som krävs för att diskmaskinen skall passa in i köksutrustningen.

Anslut inte enheten till elnätet innan den installerats. Se till att inte installera enheten direkt framför eluttaget. Detta för att undvika eventuella skador på enhetens baksida.

1. Kondensremsan måste placeras på undersidan av arbetsbänken ovanför diskmaskinen för att skydda den mot fukten. Dess syfte är att skydda bänkskivans undersida från ånga som kommer från diskmaskinen.

2. Se till att ytan är ren innan kondensremsan fäst på undersidan av arbetsbänken.

3. Ta bort bakgrundspapperet från kondensremsan.
4. Fäst kondensremsan på undersidan av arbetsbänken.

Om inte kondensremsans fästs under arbetsbänken kan det resultera i skador på undersidan av arbetsbänken!

INSTALLATION

1. Placera diskmaskinen i närheten av en vattenkran och ett vattenavlopp. Se till att vatten- och avloppsslangen inte vrider sig eller kläms. Enheten får inte stå ovanpå elsladden.

1. Se till att ditt rörsystem är lämpligt för att användas med diskmaskinen. Om du är tveksam kontakta en rörmokare. Denna enhet får endast anslutas till kallvatten med den nya vattenslangen som medföljer. Gamla vattenslangar får inte användas. Vattentrycket från vattenledningarna måste vara minst 0,04 MPa och maximalt 1,00 MPa.

2. Anslut ena änden av säkerhetsvattenslangen till diskmaskinen och anslut den andra änden av slangen till vattenledningen. Se till att den svarta gummiförseglingen finns på plats.

3. Efter att slangen anslutits, vrid på vattenkranen och kontroller om det finns läckor.
4. Anslut diskmaskinens kontakt till vägguttaget.

Du kan använda en Y-adapter (medföljer inte) för ytterligare vattenutmatning för någon annan apparat, exempelvis en tvättmaskin. Denna är endast lämplig för anslutning till kallvatten. En Y-adapter finns tillgänglig i de flesta byggvaruhusen.

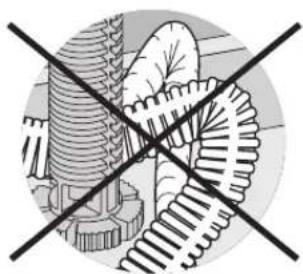

- Böj inte avloppslangen.

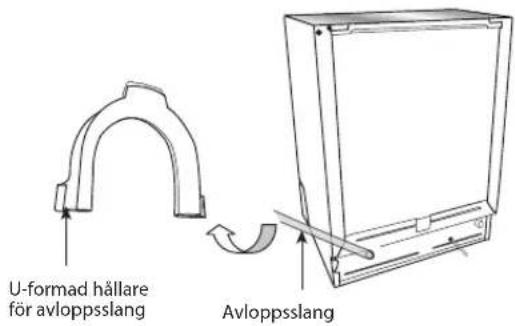

- Du kan använda den u-formade slanghållare för att fästa avloppsslangen och för att undvika att den böjs.

- Fäst avloppsslangen till avloppet för att undvika att den faller av under diskprocessen.

• Avloppsröret får endast anslutas till avloppet och inte till dagvattensystemet!
• Avloppsslangen bör placeras mellan 40 cm och 100 cm över golvet och får inte förlängas, i annat fall kan inte enheten tömma ut smutsvattnet ordentligt.

Produktöversikt

Enheten
(Främre vy)

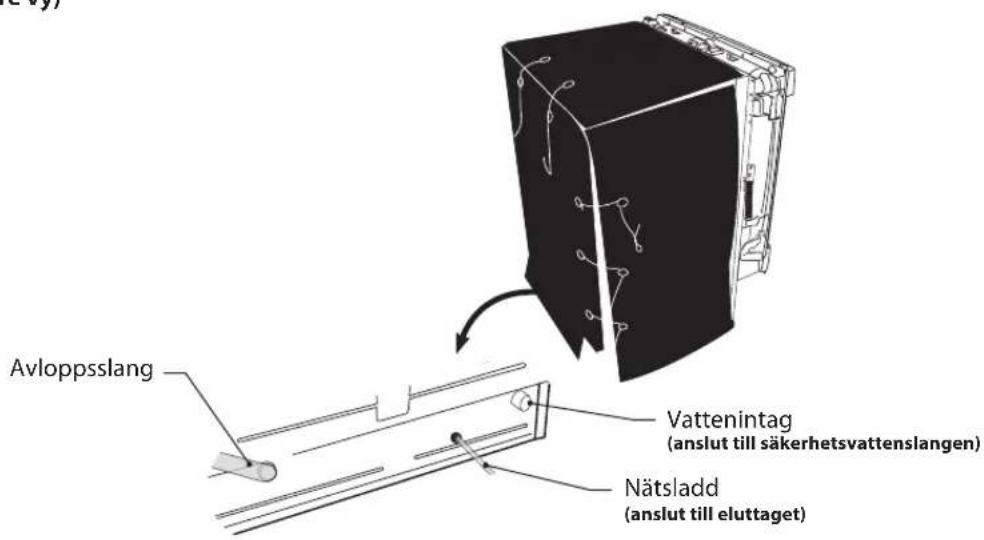

(Bakre vy)

(Intern vy)

SE

Övre korgen

• Lyser när diskcykeln halvfullt valts.
• Endast de övre sprejarmarna kommer att fungera.
- Ladda den smutsiga disken i den övre korgen.

Varningslampa påfyllning sköljmedel

- Lyser när sköljmedlet behöver fyllas på.

Varningslampa salt påfyllning

- Lyser när saltbehållaren behöver fyllas på.

② Displayfönster

- Visar fördröjd starttid och felkoder.

3 Knapp fördröjd start

• För att förinställa disktid och fördröjning av starttid med upp till 24 timmar.
• Varje tryckning på denna knapp ökar den fördröjda starttiden i steg om 1 timme.

4 Diskknapp halvfullt

- Tryck på denna knapp för att välja diskcykeln halvfullt.

5 Programknapp

- Tryck på denna knapp för att välja diskprogram.

6 På/Av-knapp

• För att slå på och stänga av diskmaskinen.
- LED-lampan lyser när diskmaskinen är påslagen.

Externa displayfönstret

- Visar valt program, programtid, fördröjd starttid och felkoder etc.

Före användning

Diskcykeltabell

Program Period		Valinformation cykel	Process	DiskmedelmängdFördisk / huvuddisk)	Körtid(min.)	Energi-förbrukning(Kwh)	Vatten-förbrukning(l)	Sköljmedel
3 i 1 3 i 1		Grytor, redskap och bestick.Mycket smutsiga.	• fördisk (50°C)• disk (50°C)• sköljning• sköljning (70°C)• torkning	• 3 i 1	155 1	2 16		×
Intensiv		Grytor, pannor,kastrulldisk.Disk som stått med torkad mat en tag.	• fördisk (50°C)• fördisk• disk (65°C)• sköljning• sköljning• sköljning (55°C)• torkning	• fördisk (5g)• huvuddisk(25 g)	130 1	4 22		○
Normal		Grytor,tallrikar,glas och lätt smutsade pannor.Normalt smutsad.	• fördisk (50°C)• disk (50°C)• sköljning• sköljning (65°C)• torkning	• fördisk (5g)• huvuddisk(25 g)	160 1	2 16		○
Ekonomi*(EN50242)		Tallrikar, glas, skålar. Lätt smutsade.	• fördisk• disk (55°C)• sköljning (65°C)• torkning	• fördisk (5g)• huvuddisk(25 g)	155 1	05 13		○
Sköljning		För disk som endast behöversköljas och torkas.	• disk (40°C)• sköljning (70°C)• torkning	• Intetillämpligt	80 0	8 8		○
Glas		Glas, kristalloch fintporslin. En kortare disk för lätt smutsaddisk.	• fördisk• disk (40°C)• sköljning• sköljning (60°C)• torkning	• huvuddisk(20g)	95 0	8 15		○
Snabb		En kortare disk för lätt smutsad disk som inte behöver torka.	• disk (40°C)• sköljning• sköljning (45°C)	• huvuddisk(20g)	30 0	45 12		×

* För att uppfylla standardprestanda, d.v.s. EN50242, se till att använda ekonomidiskcykeln för testet.

SE

Innan användning

För att öppna luckan

• Dra i luckhandtaget.
- Om luckan öppnas under driften kommer alla funktioner att avbrytas automatiskt.

För att stänga luckan

• Efter att fyllt på disk, skjut in korgarna helt i diskmaskinen.
• Lyft luckan uppåt och skjut in den tills den klickar på plats.
  • Smäll inte igen diskmaskinens lucka.

Föremål som inte är lämpliga att använda i diskmaskinen

Följande poster är inte lämpliga

Handdukar och svampar

区

区

Värdefulla vaser

Porslin som är spräckta eller med flisor borta

Små plastföremål (Nappflaskor)

Gjutjärnsstekpannor

Repiga teflonbehandlade köksredskap

X

Koppargrytor och pannor

När du köper nytt porslin och matbestick se till att de är godkända för diskmaskinen. Vissa föremål är inte lämpliga för diskmaskiner.

• Träredskap och lerkärl eller föremål med träddetaljer kan missfärgas och blekna. Limmet som används i dessa föremål är inte diskmaskinsäkra och trähandtag kan lossna efter att de diskats i en diskmaskin.
• Hantverk, antikviteter, värdefulla vaser och dekorerade glasföremål är inte heller lämpliga för diskmaskinen.
• Plastföremål (t.ex. tupperware) som inte är värmetåliga kan smälta eller tappa formen på grund av den höga temperaturen i diskmaskinen.
• Koppar, mässing, tenn och aluminium kan missfärgas eller bli matta.
• Grumlighet kan uppträda på glas och fina glasföremål efter regelbunden diskning. Diska inte fina glasföremål eller glasförmål som innehåller blykristall i diskmaskinen. Diska fina glasföremål för hand istället.
• Silver och aluminiumdelar har en tendens att missfärgas under maskindiskning. Rester såsom äggvita, ägggula och senap ger ofta missfärgning och fläckar på silver. Därför bör dessa rester tas bort från silver omedelbart efter användningen.

Lägga till diskmedel eller diskmedelstablett

Använd endast diskmedel som speciellt tillverkats för att användas i diskmaskiner. För att vara mer miljövänlig bör endast korrekt mängd maskindiskmedel användas.

Irriterande

Förvaras utom räckhåll för barn

• Irriterar ögonen.
• Undvik kontakt med ögon. Vid kontakt med ögonen, skölj omedelbart med rikligt med vatten och kontakta läkare.
• Om det sväljs kontakta läkare omedelbart.

Följ nedanstående steg för att fylla på diskmedelsfacket.

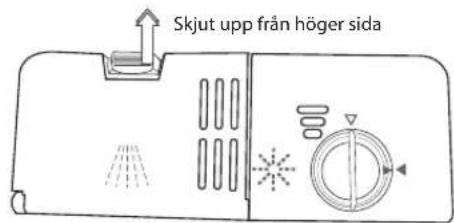

1. Tryck på knappen på locket till diksmedelsfacket i pilens riktning tills locket öppnas av fjädern.

1. Fyll diskmedelsfacket med maskindiskmedel eller lägg i en diskmedelstablett. Markeringen indikerar påfyllnadsnivån.

Du kan välja att bara lägga till en maskindisktablett eller att lägga till maskindiskpulver både i huvuddiskfacket och i fördiskfacket för din valda diskcykel. Alla program med fördisk behöver ytterligare diskmedelsdosering som måste placeras i fördiskfacket. (Se tabellen för diskcykel) Detta diskmedel används under fördiskfasen.

1. Stäng locket noga så att det klickar på plats.

SE

Lägga till sköljmedel

Sköljmedel hjälper till så att vatten inte fastnar och lämnar märken på porslin under torkfasen och hjälper porslin att torka snabbare efter att de diskats. Häll endast sköljmedel som är till för hushållsdiskmaskiner i behållaren. Denna modell är konstruerad för att endast använda flytande sköljmedel.

Följ stegen nedan för att hälla sköljmedlet i behållaren och medlet kommer att fördelas automatiskt.

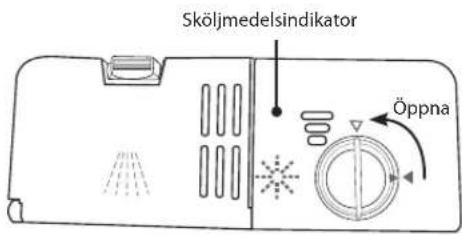

1. Vrid på locket och öppna såsom indikeras.

1. När märkningarna på locket är i linje kan du lyfta upp locket.

1. Häll i sköljmedlet till nivåindikatorn blir helt svart och stäng locket.

1. Var noga med att inte överfylla behållaren. Torka upp eventuellt spill. Den ungefärliga volymen hos sköljmedelsbehållaren är 110 ml.

Om vattnet i ditt område är mjukt behöver du inget sköljmedel eftersom det kan göra att det bildas en vit film på disken.

Sköljmedlets varningslampa kommer att lysa när behållaren börjar bli tom och behöver fyllas på.

Alternativt kan du bedöma mängden sköljmedel genom att kontrollera sköljmedelsindikatorn bredvid diskmedelslocket. När indikatorn är svart betyder det att behållaren är full. När den är ljus betyder det att den är nästan tom.

Inställning sköljmedelsbehållare

Sköljmedelsbehållaren har sex inställningar. Både den rekommenderade inställningen och fabriksinställningen är "4". Om disken inte torkar ordentligt eller har fläckar, ställ in skivan på nästa högre siffra tills din disk är fläckfri.

Om vatten i ditt område är hårt kommer avlagringar att bildas på disken och redskapen. Denna apparat har en saltbehållare som är till för att minska hårdheten hos vattnet.

Följ stegen nedan för att hålla salt i saltbehållaren och den måste ställas in så att den motsvarar vattnets hårdhet i ditt område.

1. Ta bort den undre korgen och skruva av behållarens lock.

1. Fyll behållaren med ungefär 500 ml vatten (endast vid första användningen).

2. Placera den medföljande tratten över saltbehållaren.

1. Häll i ungefär 1,2 kg diskmaskinssalt bveroende på vilket varumärke som används.

2. Ta bort överskottssalt runt behållarens öppning och skruva sedan fast locket igen.

3. Kör "snabbprogrammet" omedelbart (utan något porslin i diskmaskinen) för att ta bort alla spår av salt från innandömet.

Saltvarningslampan kommer att lysa när behållaren börjar få slut på salt och behöver fyllas på. Saltvarningslampan kommer att sluta att lysa inom fem dagar beroende på hur snabbt saltet löses upp.

Inställning av saltförbrukningen

För att optimera och anpassa förbrukningsnivån av saltet följ stegen nedan för att ställa in saltförbrukningen.

1. Ta bort den undre korgen och skruva av behållarens lock.

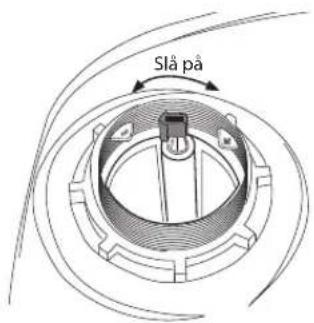

2. Det finns en pilformad indikator i behållaren som du kan vrida på. Du kan vrida på den till "-" eller "+" inställning baserat på vattnets hårdhet i ditt område.

Det rekommenderas att inställningarna bör göras i enlighet med följande tabell.

Vattenhärdhet				Väljarposition	Saltförbrukning (gram/cykel)	Auto nomy (cycle/1,2 kg)
°dh °fh	Clark mmol	/ l
0-8 0-14	0-10 0-1,4 /	0 /
8-22 14-	39 10-28 1,4-	3,9	-	20	60
22-45	39-80	28-56	3,9-8	Medelhög	40	30
>45	>80	>56	>8	+	60	20

1°dh (tysk gradering) = 1,25mmol/l
1 °fh (fransk gradering) = 0,178mmol/l
1 °Clark (brittisk gradering) = 1,78mmol/l

SE

Ladda diskmaskinen

Innan diskmaskinen laddas

Observera följande noteringar innan du fyller på med bestick och porslin i korgen.

• Ta bort läppstiftsfläckar och matrester från porslin och skålar. Skölj om så behövs.

• Skålar och bestick bör inte ligga inuti varandra eller täcka varandra.
• Ladda bestick och porslin så att vattnet kan komma åt alla sidor.
  • Se till att alla poster är säkert placerade.
• Ihåliga poster såsom koppar, glas, pannor etc måste placeras upp och ned i korgen.
• Poster med bred bas måste placeras i vinkel så att vattnet fritt kan rinna av dem.
• Sprejarmarna får inte blockeras med föremål som är för stora eller hänger ut ur korgen. Om du är tveksam prova att manuellt rotera på sprejarmarna.
• Se till att små föremål inte faller igenom hållarna i korgen.

Diska inte föremål som är nedsmutsade med aska, sand, vax, smörjfett eller färg i diskmaskinen. Aska löses inte upp och kan finfördelas i diskmaskinen. Vax, sand, smörjfett och färg kan skada diskmaskinen.

Av säkerhetsskäl skall inte diskmaskinen användas utan att den övre och nedre korgen finns på plats.

Övre korg

Använd den övre korgen för små och lätta föremål såsom koppar, fat, glas, dessertskålar etc. Platta skålar och grytor kan också placeras i den övre korgen.

Långa föremål såsom soppslevar, slevar och långa knivar bör placeras liggande på tvären mot fronten i övre korgen.

Justering av övre korgen

Mer utrymme kan skapas för större föremål i den övre korgen eller nedre korgen genom att justera höjden på den övre korgen.

Se till att skenstoppen sätts tillbaka korrekt efter höjdjusteringen.

För laddning av den övre korgen se tabellen nedan.

Antal Post
1 Koppar
2 Fat
3 Glas
4 Små serveringsskålar
5 Mellanstora serveringsskålar
6 Stora serveringsskålar
7 Dessertfat

Fällbart koppställ

För att ge plats åt större föremål i den övre korgen lyft upp koppstället. Du kan luta de stora glasen mot det. Du kan också ta bort det när det inte behövs.

För att förhindra att vatten droppar från den övre korgen ned på den nedre korgen rekommenderar vi att du först tömmer den nedre korgen och sedan den övre korgen.

Nedre korgen

Vi rekommenderar att stora och de föremål som är svårast att göra rent placeras i den nedre korgen såsom tallrikar, serveringsfat, kastruller, serveringsskålar, grytor, pannor, lock etc. Vi rekommenderar att serveringsskålar och lock placeras på sidan i korgen för att undvika att sprejarmarna blockeras.

Piggarna används för att hålla fast tallrikar och uppläggningsfat. De kan sänkas ned för att göra plats för större föremål.

Se figuren nedan för hur piggarna sänks ned.

SE

Ladda den nedre korgen

För laddning av den nedre korgen se tabellen nedan.

Antal Post
7 Dessertfat
8 Mattallrikar
9 Sopptallrikar
10 Bestickkorg
11 Ovala uppläggningsfat

Bestickkorg

Ladda bestickkorgen

För att göra urplockningen enklare bör besticken grupperas i zooner och placeras i bestickkorgen. Se tabellen nedan för placeringsmetod.

Antal Post
1 Gafflar
2 Soppskedar
3 Dessertskedar
4 Teskedar
5 Knivar
6 Serveringsskedar
7 Såsslevar
8 Serveringsgaffel

- Låt inget föremål sticka ut genom botten på korgen.

- För att undvika risken för skador placera knivar och gafflar med skaftet uppåt. Håll inte dem i deras vassa kanter.

- Bestickkorgen levereras med lock som är konstruerade så att du kan placera besticken i lämpliga fack. Om du använder korgen utan locket kan det försämra resultatet för sköljningen av besticken.

- Se till att locket är fastlåst på korgen innan diskningen. - För att uppfylla standardprestandan, d.v.s. EN50242, se till att besticken placeras i enlighet med instruktionen i denna manual.

Följ stegen nedan för att starta en diskcykel.

1. Se till att enheten är ansluten till elströmmen och att vattenförsörjningen är på (vattentryck mellan 0,04 MPa och 1,00 MPa).
2. Öppna luckan. Dra ut den nedre och övre korgen, ladda disken och skjut tillbaka korgarna. Det rekommenderas att den nedre korgen fylls först och därefter den övre korgen.
3. Häll i maskindiskmedel eller placera diksmedelstabletten i facket och stäng ordentligt efteråt.
4. Tryck på ON/OFF knappen.
5. Välj diskprogram baserat på kraven efter hur mycket disk det är och hur smutsig den är. Se "Diskcykeltabell".
6. Indikatorlampan för det valda programmet lyser.
7. Stäng diskmaskinens lucka. Ett klickljud hörs är luckan är stängd korrekt. Smäll inte igen luckan.
8. Diskcykeln påbörjas inom kort.

Om du öppnar diskmaskinens lucka under diskningen och sedan stänger den igen kommer nuvarande diskprogram att fortsätta diskningen efter 10 sekunder. Om luckan inte stängs korrekt efter 1 minut kommer diskmaskinen att avge ett ljud i intervaller om 1 minut.

Byte av program

För att byta programmet när diskcykeln redan har startat, följ stegen nedan.

1. Öppna luckan något för att kontrollera om enheten har tömt diskmedlet eller diskmedelstabletten. Detta beror på hur länge diskningen har pågått.
2. Om diskmedelsfacket är öppet föreslår vi att du låter diskningen avslutas.
3. Om diskmedelsfacket fortfarande är stängt, tryck in och håll kvar programknappen i tre sekunder för att avbryta programmet. Du kan sedan trycka på det önskade nya programmets knapp och stänga diskmaskinens lucka. Enheten kommer att starta den nya diskcykeln strax efter.
4. Displayfönstret visar statusen hos diskmaskinen.
   a. "-:-" betyder att en i standby-läge.
   b. "H:MM" och inte blinkande betyder att enheten gjort paus.
   c. "H:MM" och blinkande betyder att enheten körs.

Vid slutet av programmet

Vid slutet av programmet kommer diskmaskinen att avge ett ljud.

Kondensremsan hjälper till att förhindra att ångan skadar arbetsbänkens kant ovanför diskmaskinen, det rekommenderas att låta luckan vara stängd tills du är redo att plocka ut disken. Du kan också öppna diskmaskinens lucka helt och hållet och vänta tills fat och porslin är tillräckligt kalla för att plockas ut. Låt inte luckan stå på glänt.

Stänga av enheten

För energibesparing kom ihåg att stänga av diskmaskinen med ON/OFF knappen. Diskmaskinen fortsätter att använda elektricitet tills den stängs av med ON/OFF knappen.

Om diskmaskinen inte kommer att användas under en längre period, t.ex. vid semester, bör enheten kopplas ur strömuttaget.

SE

Urplockning av diskmaskinen

Att låt disken svalna innan den plockas ut är viktigt eftersom disken tenderar att gå sönder och flisas lättare när den är het. Därför, om du öppnar diskmaskinens lucka helt efter avstängningen, kommer disken att svalna mycket fortare.

Vi föreslår:

Plocka ur den nedre korgen först, följt av bestickkorgen och sedan den övre korgen.

Detta kommer att förhindra att vatten droppar från den övre korgen på disken i den nedre korgen.

Fördröjd start

Starttiden för diskprogrammet kan fördröjas och justeras.

Följ nedanstående steg.

1. Öppna diskmaskinens lucka och sätt in den smutsiga disken.
2. Tryck på ON/OFF knappen för att slå på diskmaskinen.
3. Välj önskat program.
4. Tryck på knappen "fördröjd start".
5. Ställ in önskad fördröjd starttid med knappen "fördröjd start".

Varje tryckning på denna knapp ökar den fördröjda starttiden i steg om 1 timme.

1. Stäng luckan och enheten kommer att starta programmet vid angiven tid automatiskt.

Halvfullt

Om du inte har tillräckligt med disk för att ladda fullt, kan alternativet halvfullt väljas för att diska med endast den övre sprejarmen. Ladda endast den smutsiga disken i den övre korgen. Detta kommer att spara både på varmvatten och elektricitet. Följ nedanstående steg.

1. Öppna diskmaskinens lucka och sätt in den smutsiga disken i den övre korgen.
2. Tryck på ON/OFF knappen för att slå på diskmaskinen.
3. Välj önskat program.
4. Tryck på "1/2" knappen.
5. Stäng luckan och enheten kommer att starta programmet med endast den övre sprejarmen.

Rengöring efter användning

Yttre vård

Luckan och lucktätningen

• Rengör luckans tätning regelbundet med en mjuk fuktad trasa och ta bort matrester.
• När diskmaskinen laddas kan matrester och vätska droppa ned på sidan av diskmaskinens lucka. Dessa ytor på utsidan av diskmaskinens hölje är inte åtkomliga för vattnet från sprejarmarna. Alla beläggningar bör torkas av innan luckan stängs.

Kontrollpanelen

- Om rengöring krävs bör kontrollpanelen ENDAST torkas av med en fuktig trasa.

För att undvika att vatten tränger in i luckans lås och elektriska komponenter skall inte någon form av sprejrengöring användas.

Använd aldrig slipande rengöringsmedel eller skurkuddar på yttre ytor eftersom de kan skrapa ytans finish. Vissa pappershanddukar kan också skrapa eller lämna märken på ytan.

Inre vård

Filtreringssystem

Filtreringssystemet i botten av diskmaskinen samlar upp större partiklar av smutslösningar. Koncentration av dessa partiklar kan göra att filtret blockeras. Kontrollera filtret regelbundet och rengör om så behövs under rinnande vatten.

Följ stegen nedan för att göra rent filtret i diskmaskinen.

• Se till att diskmaskinen är avstängd.
- Skruva loss det grova filtret och lyft försiktigt ut det.
• Lyft försiktigt ut huvudfiltret.
• Lyft försiktigt ut finfiltret.
- Skölj alla filter under rinnande vatten och sätt sedan tillbaka filtren i följande ordning.
• Sätt försiktigt tillbaka finfiltret.
• Sätt försiktigt tillbaka huvudfiltret.
- Skruva försiktigt loss grovfiltret i riktning moturs.

Dra inte åt filtren för hårt. Sätt tillbaka filtren i filtercylindern i ordning. I annat fall kan matrester komma in i systemet och orsaka blockeringar.

Använd ALDRIG diskmaskinen utan att filtren sitter på plats. Felaktig placing av filtren kan försämra prestandan hos apparaten och skada porslin och redskap.

SE

Sprutarmar

Matpartiklar kan fastna i sprejarmarnas munstycken och lager. Sprejarmarna bör därför kontrolleras och rengöras regelbundet.

- Använd ett spetsigt föremål t.ex. en tandpetare för att lossa matpartiklar i sprejarmarnas munstycken.

Försök inte att ta bort sprejarmarna.

Frostskydd

Undvik att placera diskmaskinen på platser där temperaturen är under 0°C. Om apparaten lämnas i ett ouppvärmt utrymme över vintern bör du:

1. Koppla ifrån enheten från vattenuttaget.
2. Starta enheten. Välj någon diskcykel och låt den köras endast 1 minut. Detta möjliggör tömning av allt kvarvarande vatten i enheten.
3. Koppla bort den från elnätet.
4. Töm diskmaskinen.
5. Stäng diskmaskinens lucka.
6. Koppla ifrån enheten från vattenavloppet. Använd ett lämpligt kärl för att samla upp vattnet.

Skulle du stöta på några svårigheter med ovanstående steg, rådfråga en servicetekniker om hjälp.

Flyttning av diskmaskinen

Om du måste flytta enehten, exempelvis om du flyttar bör du:

1. Koppla bort diskmaskinen från elnätet.
2. Koppla ifrån enheten från vattenintaget och avloppet.
3. Ta bort enheten från nuvarande placering med slangarna bortkopplade.
4. Dra ut enheten tillsammans med slangarna.

Undvik att luta enheten under transporten.

Underhåll efter en lång period utan användning

Om du inte kommer att använda enheten under en längre period bör du:

1. Koppla bort diskmaskinen från elnätet.
2. Koppla ifrån enheten från vattenintaget och avloppet. Använd ett lämpligt kärl för att samla upp vattnet.
3. Öppna luckan något för att förhindra att obehaglig lukt uppstår i maskinen.
4. Se till att diskmaskinens insida är ren.

Felsökningsguide

Reparationer bör endast utföras av en kvalificerad tekniker i strikt överensstämmelse med nuvarande lokala och nationella säkerhetsbestämmelser. Obehörig eller felaktig reparation kan orsaka personskador eller skador på enheten.

Felkod

Koder Möjlig orsak Möjlig åtgård
E1	Vattenkranen är inte öppnad. Öppna vattenkranen.
	Lågt vattentryck (<0,04MPa) Vrid på vattenkranen och se till att den är helt öppnad.
	Flödesmätaren är trasig.	Koppla bort den från elnätet.Koppla ifrån vattenintaget.Ring efter en kvalificerad tekniker.
	Ledningsterminalen där flödesmätaren är ansluten är lös.
E4	Tanken läcker.
	Slangen läcker.
	Flödesbrytaren är trasig eller PCB är fel.

Tekniska problem

Tekniska problem
Problem Möjlig orsak Möjlig åtgärd
Diskmaskinen startar inte.	Luckan är inte ordentligt stängd. Stäng luckan.
	Enheten är inte ansluten till elnätet.	Anslut kontakten till vägguttaget.
	Enheten är påslagen.	Tryck på "on/off" knappen och välj ett program.
Tömningspumpen fungerar inte ordentligt.	Felkod E4 - Antiöversvämningssystemet har slagit till.	Koppla bort den från elnätet.Koppla ifrån vattenintaget.Ring efter en kvalificerad tekniker.
Generella problem
Problem Möjlig orsak Möjlig åtgärd
Rester av maskindiskmedlet finns kvar i facket när programmet är avslutat.	Diskmedelsfacket var fortfarande fuktigt när diskmedlet hälldes i.	Se till att facket är torrt innan diskmedlet hålls i.
Diskmedelsfackets lucka kan inte stängas ordentligt.	Tilltäppta rester av diskmedel blockerar haken.	Rengör haken.
Knackande ljud i diskmaskinen.	En sprejarm knackar mot något föremål i korgen.	Avbryt programmet och placera om föremålen som påverkar sprejarmen.Se avsnittet "ladda diskmaskinen"
Fläckar visas på glas och bestick.	Sköljmedelsdosen är för högt inställd.	Ändra ratten för sköljmedelsdispensern till en lägre nivå.
Tallrikar, bestick och glas är inte torra.	Mängden sköljmedel kanske är otillräckligt eller så är behållaren nästan tom.	Fyll på behållaren, justera mängden sköljmedel till en högre inställning eller byt märke på sköljmedlet.
	Porslinet har tagits ut från diskmaskinen för tidigt.	Låt porslinet vara kvar i diskmaskinen tills du hör ett ljudligt ljud.

SE

SE

Generella problem (fortsättning)
Problem Möjlig orsak Möjlig	åtgärd
Vita beläggningar är synliga på besticken och porslinet, grumlighet uppstår på glasföremål, film kan torkas bort.	Inte tillräckligt med sköljmedel används.	Fyll på behållaren, justera mängden sköljmedel till en högre inställning eller byt märke på sköljmedlet.
	Det finns inte tillräckligt med salt i saltbehållaren.	Fyll på saltbehållaren.
	Saltbehållarens lock har inte skruvats på korrekt.	Se till att den skruvas tillbaka korrekt.
	Fel diskmedel har använts.	Byt diskmedel. Använd ett standard diskmaskinspulver.
	Saltförbrukningen är inställd för lågt.	Välj en högre inställning för saltförbrukningen.
Glasföremål är matta och missfärgade, film kan inte torkas bort.	Glasföremålet är inte diskmaskinssäkert. Ytorna är påverkare.	Tvätta glasföremål som inte är diskmaskinssäkra för hand.
Te eller läppstiftsfläckar har inte tagits bort helt och hållet.	Disktemperaturen hos det valda programmet är för låg.	Välj ett program med en högre disktemperatur.
	Blekeffekten som diskmedlet som används är för låg.	Byt diskmedel.
	Glömt att skölja bort eller ta bort fläckar med en servett innan diskningen.	Förskölj eller ta bort fläckar med en servett innan diskningen.

Specifikationer

Storlek:	600 (B) x 630 (D) x 820 (H) mm
Kapacitet:	12 kuvert
Vattentryck som krävs:	0,04 - 1,00MPa
Strömförbrukning:	1930W
Märkspänning:	230V/ 50Hz

Eftersom vi ständigt strävar efter att förbättra våra produkter kan specifikationer förändras utan föregående meddelande.

- Lyser när skyllemiddelbeholderen skal fyldes op igen.

- Lyser när der skal fyldes salt på igen.

② Displayvindue

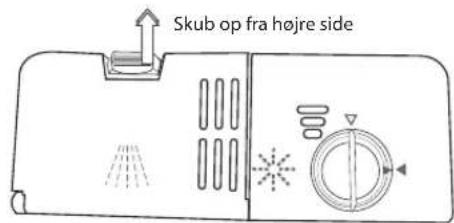

1. Tryk knappen på beholdrens låg i pilens retning indtil flappen hopper op.

For fyldning af den nederste kurv, se nedenstående skema.

Antal Genstand

7 Desserttallerkener

8 Middagstallerkener

9 Suppetallerkener

10 Bestikkurv

11 Ovale fade

DK

Bestikkurv

Følg nedenstående trin när du starter en opvaskecyklus.

• Stäng av och dra ur kontakterna innan du ansluter eller tar bort verktyg/anslutningar, efter användning och före rengöring.
• Stoppa inte in fingrarna i rörliga delar eller externa anslutningar.
  • Använd aldrig en skadad maskin.
  • Håll sladden utom räckhåll för barn.
• Håll strömenheten, sladden och kontakten undan från vatten.
• Överskrid aldrig maxkapaciteten.
• När du använder yttre anslutningar, läs igenom de medföljande instruktionerna.
  • Var försiktig när du lyfter denna apparat.
• Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap, såvida inte de är under uppsikt eller har fått instruktioner för att använda apparaten av en person som är ansvarig för deras säkerhet.
• Barn bör övervakas så att de inte leker med apparaten.
• Använd endast utrustningen för dess avsedda användning i hemmet. Det företag som ansvarar för denna produkt, DSG Retail Limited, tar inget ansvar om utrustningen används på felaktigt sätt eller om dessa instruktioner inte följs.

Jordanslutningsinstruktioner

DENNA UTRUSTNING MÄSTE JORDAS.

• Denna utrustning är utrustad med en sladd med jordledare och jord kontakt.
• Kontakten måste anslutas till lämpligt uttag installerat och jordat i enlighet med lokala standarder och krav.

Varning!

• Felaktig anslutning av utrustningens jordledare kan innebära risk för elektriska stötar.
  • Ledningarna i sladden har följande färger: Grön/gul = jord, Blå = neutral, Brun = fas.
• Rådfråga behörig elektriker eller servicerepresentant om du är osäker på om utrustningen är ordentligt jordad.
• Modifiera aldrig kontakten som medföljer utrustningen.

Korrekt användning

• Sitt inte eller stå på luckan eller diskstället.
• Vidrör inte värmeelementen under eller direkt efter användning.
• Använd inte diskmaskinen såvida inte allt omslutande hölje finns på plats. Öppna luckan mycket försiktigt när programmet körs eftersom det finns risk för att hett vatten sprutar ut ur apparaten.
• Placera inte tunga föremål på den öppna luckan.
• Apparaten kan tippa.

• När föremål laddas som skall diskas:

• Placera vassa föremål så att de inte skadar luckans tätning.

• Varning: Knivar och andra redskap med vassa spetsar skall placeras i korgen med spetsen nedåt eller placeras horisontellt.

- Låt inte plastföremål komma i kontakt med värmeelementet.

• Kontrollera att diskmedelsfacket är tomt när diskningen är avslutad.
• Diska inte plastföremål såvida inte de är märkta att de är diskmaskinssäkra eller liknande.
• Använd endast diskmedel och sköljmedel som skapats för en automatisk diskmaskin.
• Andra sätt att koppla bort från strömförsörjningen måste inkorporeras i det fasta ledningsnätet med minst 3 mm kontaktseparation i alla poler.
• Förvara diskmedlet och sköljmedlet utom räckhåll för barn. Dessa kan orsaka kemiska brännskador i munnen, halsen och ögonen eller kvävning.
• Håll barnen borta från diskmaskinen när luckan är öppen.
• Luckan bör inte lämnas öppen eftersom det finns risk att man snubblar över den.
• För energibesparing kom alltid ihåg att stänga av diskmaskinen när du använt den färdigt. Diskmaskinen bör inte lämnas oövervakad när den är i drift.
• Om elkabeln är skadad måste den bytas ut av tillverkaren eller tillförordnad serviceagent för att undvika faror.
• Ta bort luckan när diskmaskinen tas ur bruk eller den skall kastas.
• Under installationen får inte elkabeln böjas överdrivet mycket eller på ett farligt sätt eller plattas till.
  • Mixtra inte med kontrollerna.
• Apparaten skall anslutas till vattenledningen med nytt slangset och det gamla slangsetet inte skall återanvändas.
  • Maximalt kan 12 kuvert diskas i maskinen.
• Maximalt tillåtet ingående vattentryck är 1Mpa och minimum tillåtet ingående vattentryck är 0,04Mpa.

Avyttring av diskmaskinen

• När du avyttrar din gamla diskmaskin gör den först obrukbar. Koppla ifrån slangarna och koppla bort elkabeln. Klipp bort elkabeln från diskmaskinen. Gör luckläset obrukbart så att barn inte oavsiktligt kan stänga in sig själva. Kasta diskmaskinen på ett lämpligt sätt.
• Vid slutet av sin livstid får inte produkten kastas som hushållsavfall. Den måste lämnas in hos ditt lokala avfallshanteringscenter eller till en återförsäljare som tillhandahåller denna tjänst. Kasseras en hushållsmaskin separat förhindrar man negativa effekter på miljö och hälsa genom felaktig avfallshantering och gör det möjligt att återanvända materialet i produkten och spara energi och naturresurser. Produkten är markerad med en överkryssad soptunna på hjul för att påminna om att den ska kasseras separat från hushållsavfall.
• Se till att den inte utgör någon fara för barn när den förvaras för avyttring.

Avyttring av förpackningsmaterial

- Kassera plastförpackningen/påsarna på ett säkert sätt och håll utom räckhåll för spädbarn och små barn.

DSG Retail Limited ansvarar för all after sales-service.

För frågor om produkten, kontakta vår produktsupportlinje 0844 561 6263 (Currys) och 08700 118 117 (Pixmania).

FI
