BRUKSANVISNING 24-531 Biltema

Sändare, placeras hos barnet Mottagare, placeras hos föräldern

POrtaBEI "Barnvakt" MEd dISPlaY för ljUdnlvÅ

Med hjälp av denna portabla "barnvakt" kan du hela tiden, dag som natt, hålla kontakt med barnet.

EGEnSkaPEr

• Trådlös barnenhet (sändare) resp. föräldra-enhet (mottagare) som kommunicerar via FM-bandet (FM 27 MHz).
  • Räckvidd: 30–50 m.
• Mottagare med justerbar ljudnivå.
• 2 kanaler, medför möjlighet att byta frekvens för att undvika störningar.

• Röstaktiverad sändare med justerbar känslighet.

• Låter dig omgående höra ev. barnskrik.

• Lysdiodsindikering, låter dig även "se" ljudet från barnet vid högljudda omgivningar.
• ON/OFF-strömbrytare på både sändare och mottagare.
• Drivs av 4 st. 1,5 V-batterier typ LR03/AAA (medföljer ej).
• Sändaren kan även drivas av den medföljande DC 9 V nätadaptern.
• "Nyckelhåls"-öppning för väggmontering.
• Bältesclips och fotstöd på både sändare och mottagare.

BattErldrift

Varje enhet drivs av 4 st. 1,5 V-batterier typ LR03/AAA (medföljer ej). Alkaliska batterier rekommenderas för optimal funktion och max. driftstid.

1. Batteriutrymmet är placerat på baksidan av resp. enhet.
2. Tryck försiktigt batteriluckan nedåt/inåt.
3. Plocka bort batteriluckan.
4. Montera 4 st. 1,5 V-batterier typ LR03/AAA. Var noga så att batterierna placeras korrekt med avseende på polariteten.
5. Montera tillbaka batteriluckan på plats, genom att trycka på "pilen" samtidigt som luckan skjuts uppåt och läses fast.

vlktlGt!

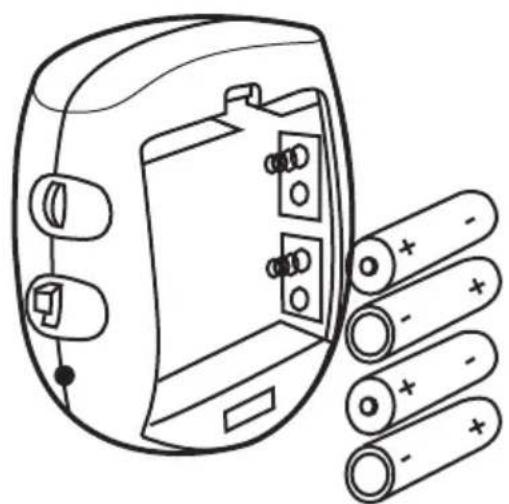

• Se till att batteriernas (+) och (-) placeras korrekt. (Fig. 1)
• "Tomma" batterier måste plockas bort från produkten.
• Plocka bort batterierna om produkten inte ska användas under en längre tid.
• Blanda ej nya och gamla batterier.

nätdrlft

Valfri enhet kan drivas med hjälp av medföljande nätadapter. (Fig. 2)

användnInG av nätadaPtEr

1. Anslut nätadapterns kontakt till uttaget märkt "DC9V" på sidan av den enhet (sändare eller mottagare) som skall drivas via nätet.
2. Anslut nätadaptern till ett AC 220–240 V\~50/60 Hz vägguttag.

OBS: När nätadaptern ansluts till någon av enheterna så kopplas automatiskt batterierna bort.

vlktIGt!

• DC nätadapter: DC 9 V, 150 mA eller högre (centre negative).
• Var försiktig så att nätadaptern inte place-ras där den kan användas av barn som ett trappsteg. Om adaptern påverkas av ett tryck när den är ansluten till vägguttaget så kan detta skada enheten.

BrUkSanvISnInG

Läs noga igenom de instruktioner som medföljer denna produkt innan "barnvakten" börjar användas.

Spara instruktionerna på säker plats för fram- tida bruk.

val av kanal

• Apparaten kan användas med hjälp av 2 olika förprogrammerade kanaler. Båda enheterna (sändare och mottagare) ställs in på kanal 1 (CH1). Denna inställning behöver EJ ändras, såvida ej produktens funktion störs av liknande apparat hos en granne eller liknande.
• Om det förekommer störningar, ändra inställningen på BÅDA enheterna till kanal 2 (CH2).
• Kanalväljaren är placerad på sidan av sändaren resp. mottagaren. Ställ kanalväljaren i läge CH2 på BÅDA enheterna.

Både SÄNDARE och MOTTAGARE måste vara inställda på samma kanal.

PLACERING

Det finns flera sätt att placera sändaren och mottagaren.

1. Båda enheterna har en plan baksida så att den kan läggas på ett plant underlag.
2. Båda enheterna är försedda med upphängningshål för placering på väggen.
3. På baksidan av resp. enhet finns ett bältes- clips.

VIKTIGT!

• Placera sändaren (barnenheten) högst 3 m från barnet, dock ej inom räckhåll för barnet.
• Placera ingen av de båda enheterna så att utsätts för extrem värme, regn eller annan fukt.

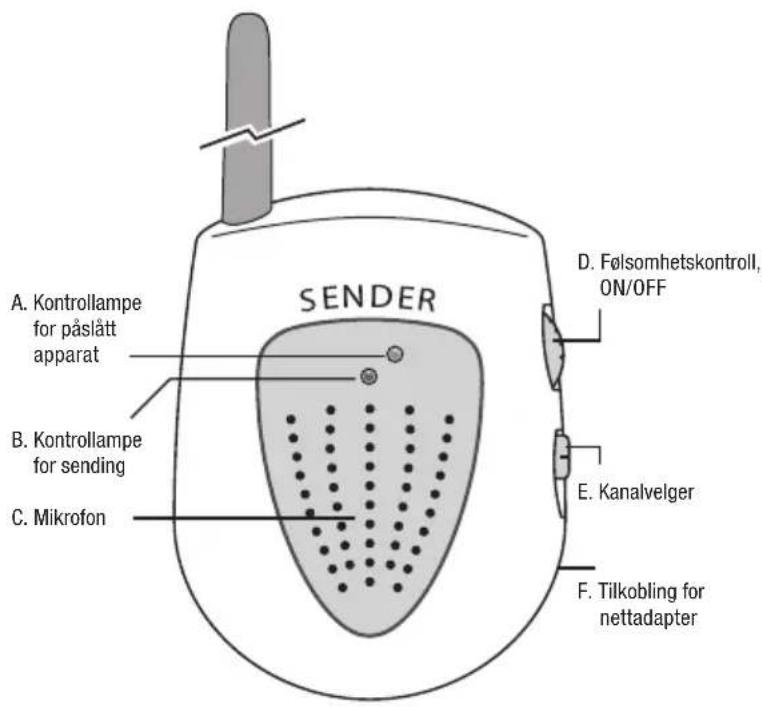

SÄNDARE (BARNENHET)

ON/OFF-STRÖMBRYTARE (D)

1. För drift med batteri eller nätadapter, placera sändaren på ett plant underlag eller häng upp den på väggen.
2. Starta sändaren med ratten för ON/OFF (D). Den gröna kontrollampan (A) lyser när sändaren är påslagen (ON).

KÄNSLIGHETSKONTROLL (D)

Justera ratten för känslighetskontroll (D) för att ställa in sändningens "gränsnivå". När ljudnivån överskrider den inställda gränsnivån, så kommer sändaren (barnenheten) automatiskt att aktiveras.

Den röda kontrollampan (B) lyser när sändaren är i funktion.

MOTTAGARE (FÖRÄLDRAENHET)

1. För drift med batteri eller nätadapter, placera mottagaren på ett plant underlag eller häng upp den på väggen.
2. Starta sändaren med ratten för ON/OFF (d). Den gröna kontrollampan (a) lyser när mottagaren är påslagen (ON). Genom att ställa

ratten (d) i läge "ON" så kan du registrera hörbara ljud från barnet.

VOLYMKONTROLL (d)

Justera ratten för volymkontroll (d) för att uppnå en lämplig lyssningsnivå.

LYSDIODSINDIKERING

Ljudnivådisplayens 5 lampor kan användas som en extra hjälp vid "hög ljudnivå" inomhus eller trädgården. Föräldern kan då "se" ljudet från barnet i högljudd miljö.

RÄCKVIDD

Normal räckvidd inomhus är 30–50 m, beroende på batterinivå, väggtjocklek etc.

När max. räckvidd överskrids så kommer ett högt varningsljud att höras.

Om detta hörs eller om signalen blir svagare, flytta dig då närmare sändaren (barnenheten). Se FELSÖKNING.

De båda enheterna sänder via de allmänna radiovågorna som även kan tas emot av andra radioprodukter som fungerar på samma frekvens. Om störning uppstår, ändra kanal på både sändare och mottagare.

VIKTIGT!

Det är viktigt att regelbundet kontrollera att både sändare och mottagare fungerar på korrekt sätt.

TEST:

1. Låt en vuxen person prata lågt på sådant avständ från sändaren som barnet skall befinna sig.
2. Låt en annan vuxen lyssna i närheten av mottagaren för att försäkra att max. räckvidd ej överskridits.
3. En tickande klocka eller en radio på låg nivå kan användas som bakgrund i barnkammaren för att på detta vis kunna kontrollera mottagningen även om barnet är tyst.

NYTTIGA ANVÄNDNINGSTIPS

1. I vissa hus kan drift med batteri försämra räckvidden, speciellt om det förekommer stålförstärkningar i väggarna eller om batterierna är av dålig kvalitet eller börjar bli förbrukade. För att uppnå bäst resultat, försök använda nätadaptern om så går.

2. Räckvidden mellan sändare och mottagare försämras betydligt om sändaren befinner sig inomhus och mottagaren utomhus, jämfört med om båda enheterna befinner sig inomhus, vrid då upp volymkontrollen på mottagaren så att du ändå får en tydlig lyssning.

3. Om du får störningar vid användning av kanal 1, skifta då båda enheterna till kanal 2.

VIKTIGT!

Även om de båda enheterna är inställda på olika kanaler, så är det ändå möjligt för föräldern att höra ljud från sändaren (barnenheten) om de befinner sig mindre än 10 m bort.

OBS: Kontrollera för säkerhets skull att båda enheterna är inställda på samma kanal.

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett

insamlingsställe för återvinning.

(Enligt direktiv 2002/96/EG och 2006/66/EC)

FELSÖKNING

PROBLEM ORSAK ÅTGÄRD
Den gröna kontrollampan tänds ej.	Enheten sänder eller mot-tager ej.	Om nätadapter används, kon-trollera anslutningen och att det finns ström i vägguttaget.Om batteri används, se till att de är korrekt monterade och att de är ordentligt laddade.
Mottagaren ger ifrån sig ett högt tjut.	För litet avständ mellan sändare och mottagare.Volymkontrollen på motta-garen är inställd för högt.	Flytta mottagaren minst 3 m bort från sändaren.Sänk volymnivån på mottaga-ren.
Mottagaren tar emot ljud från utsidan av huset.	En granne har en liknande produkt eller sladdlös apparat som använder samma FM-frekvens.	Byt kanal på både sändare och mottagare.
Störande bakgrundsljud hörs tydligt fastän barnet kan höras.	Signalnivån är låg p.g.a. rummets utseende och placering av enheten.	Driv sändaren med nätadapter för att förstärka signalen.Prova olika platser för placering av sändaren i rummet.Prova även placeringen av mot-tagaren och att driva den med nätadapter.
Ovanliga störningsljud även när sändaren är avstängd.	Hushållsapparater eller andra apparater kan störa signalen.	Försök byta kanal på båda enheterna.Försök placera sändaren så långt som möjligt från ev. stör-ningskälla.Noggrann placering av motta-garen kan minska störningssig-nalen och ändå ge bra mottag-ning från sändaren.
