BRUKSANVISNING 27-298 Biltema

Det här är en lättanvänd och exakt produkt. Den är designad för att möjliggöra träning och samtidigt kunna avläsa hastighet, avständ, temperatur, total tid med mera. För att få ut mesta möjliga av din produkt så var vänlig läs igenom hela manualen.

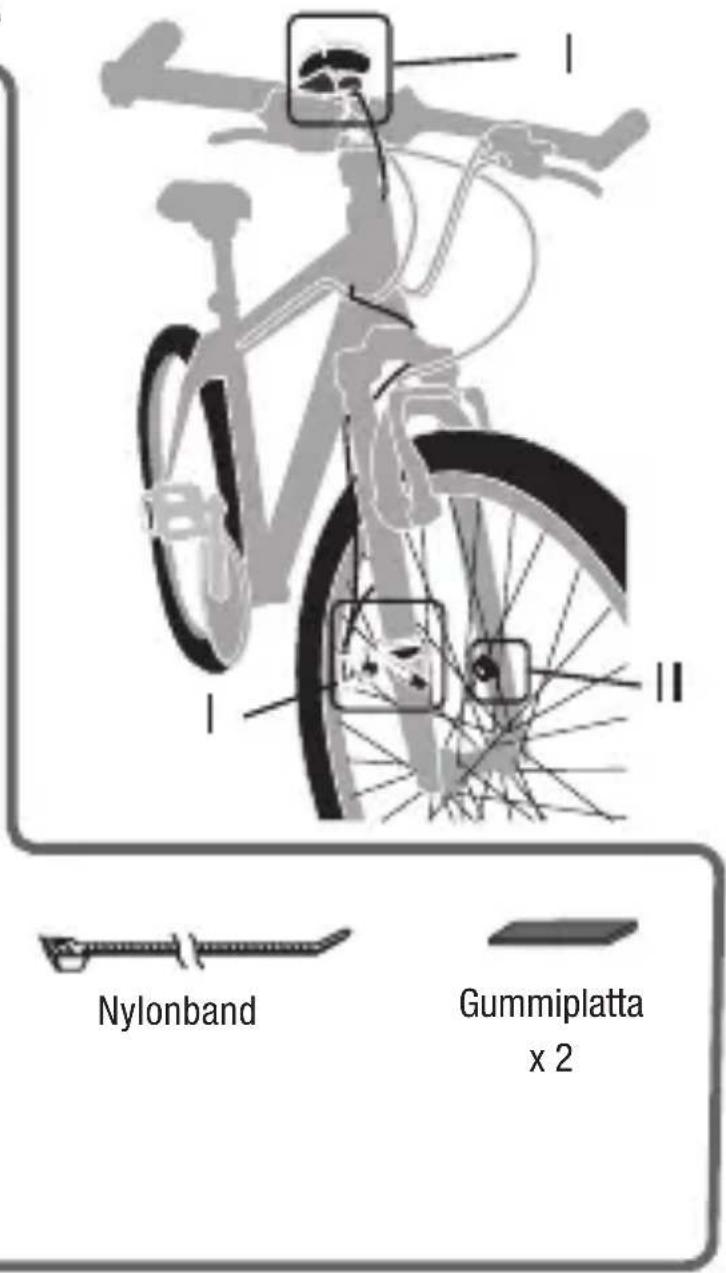

MEDFÖLJANDE DELAR

INSTALLATION

1. Börja med att installera batteriet i datorn.

Skruva loss locket med ett mynt. Sätt i ett CR2032 batteri (sitter i) med texten uppåt. Skruva tillbaka locket.

2. Installera bakstycke för hållare på styre

Sätt fast en fyrkantig gummiplatta på styret. Fäst hållaren med två nylonband på gummiplattan.

Datorn kan också fästas på detta sätt, installera i samma riktning som ovan.

3. Installera hållare

För på hållaren på bakstycket genom att fästa spårskenorna på hållaren i bakstycket.

För att ta bort hållaren från bakstycket tryck in spärren med en liten skruvmejsel och för sedan hållaren neråt.

Tryck fast datorn i hållaren och fästa den genom att låta datorn fastna i nedsänkningen i hållaren. Tryck hela vägen ner till du hör ett klick, då sitter den rätt. Vill du ta av datorn tryck in handtaget under datorn och för den uppåt genom hållaren.

5. Sätt fast sensorn

Fäst sensorn i styrets gaffel, använd enbart den avlånga gummiplattan till att börja med. Hitta en position på gaffeln där hjulet och ekrarna kommer nära sensorn.

OBS! Avståndet mellan magneten och sensorn bör inte vara mer än 5 mm.

Efter installationen säkerställ att datorn fungerar och kan mäta hastighet. När du vet att den position du valt för sensorn och magneten ger bra resultat fäster du sensorn på plats i gaffeln genom att använda de kvarvarande två nylonbanden.

FUNKTIONER

Funktion Display $pecifikation
Aktuell hastighet SPD Km/h eller mph
Klocka Time 12h eller 24h
Totaldistans DST Sedan nollställning
Total tid RTM Sedan nollställning
Termometer Temp °C eller °F
Medelhastighet AVS Uppdateras
Relativ hastighet RES Nuvarande hastighet i förhållande till medelhas-tighet
Maxhastighet	MXS	Din snabbaste notering
Trippmätare ODO	Hur långt du cyklat
Scan-funktion		Byter mellan ovanstående var 4:e sekund
Auto on/off		Stänger av sig själv vid stillastående

KNAPPAR

1. MODE

Byta funktioner. Tryck på Mode-knappen för att byta funktion enligt följande schema: Scan, Aktuell hastighet, Klocka, Totaldistans, Total tid, Termometer, Medelhastighet och Maxhastighet.

Bekräftar inställningar av funktion. Bekräfta val för t.ex. km/h eller ml/h, hjulstorlek, tid och trippmätare.

För att komma åt att ändra inställningar. Håll in både Mode- och Set-knappen samtidigt för att komma åt inställningar. Alternativt när klockan inte är inne på Scan-funktionen, håll in Mode-knappen i två sekunder.

2. SET

För att återställa. Nollställ funktioner som: Totaldistans, Med-elhastighet, Maxhastighet. Det går att välja mellan att nollställa varje funktion separat eller alla på en gång.

För att öka eller minska värden i inställningar.

Metod 1: Använd ett måttband och mät framhjulets diameter i tum. Räkna med formeln: x 25.4 x 3.1416. Om du mäter i millimeter räkna: x 3.1416

Metod 2: Titta i tabellen nedan och hitta omkretsen på hjulet genom att hitta motsvarande siffra på ditt däck.

Benämning på hjul Omkrets (mm)
16x1,275x2 47-305 1272
20x1,75x2 47-406 1590
24x1 3/8 A 37-540 1948
24x1,75x2 47-507 1907
26x1 23-571 1973
26x1.5 40-559 2026
26x1.6 44-559 2051
26x1,75 47-559 2072
26x1.9 50-559 2089
26x2,00 54-559 2114
26x2,125 57-559 2133
21x1 3/8	37-590	2105
26x1 3/8x1 1/2	37-584	2086
26x3/4	20-571 1954
27x1 1/4	28-630 2174
28x1,5 40-622 2224
28x1,75 47-622 2268
28x1 1/2	40-635 2265
28x1 3/8x1 5/8	37-622	2205
700x1 8C	18-622	2102
700x20C 20-622 2114
700X23C	23-622 2133
700X25C	25-622 2146
700X28C	28-622 2149
700x32C 32-622 2174
700x35C 37-622 2205
700x40C 41-622 2224

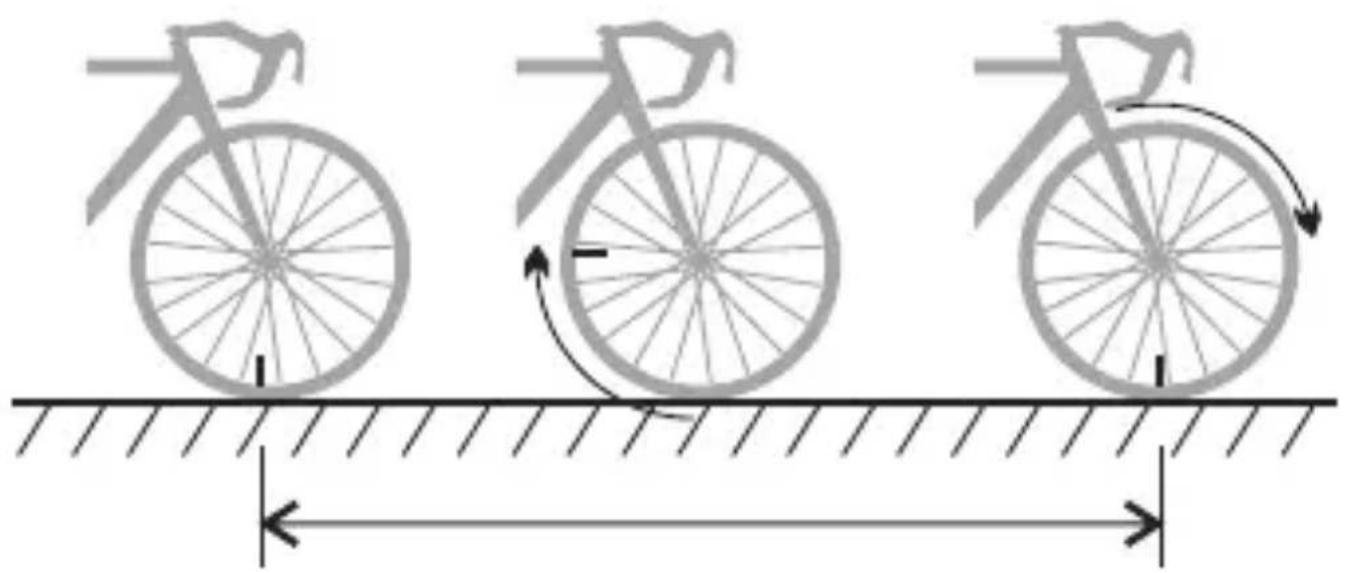

Metod 3: Gör som i figuren för att mäta omkretsen.

1. Ta ur batteriet eller håll inne Set- och Mode-knapparna i två sekunder. Km/h blinkar.
2. Välj mellan km/h eller mph genom att trycka på Set. När du gjort ditt val tryck Mode för att komma vidare.
3. 2074 visas i displayfönstret. Nu ska du ställa in omkretsen i millimeter. Siffran fyra kommer att blinka. Tryck på Setknappen för att ändra till rätt siffra i din omkrets, tryck på Mode för att bekräfta rätt inmatning. Nu kommer den näst sista siffran 7 att blinka, fortsätt enligt ovan tills rätt omkrets är inställd.

4. Nu är det klockan som ska ställas in. Gör på samma sätt som med omkretsen för att ställa in rätt klockslag. När du ställt in klockslag kan du välja mellan alternativet 12-timmars visning eller 24-timmars visning.

5. För inställning av trippmätare gäller det att du har skrivit upp senaste notering så du kan skriva in siffrorna för att få den totala distansen.

OBS! Måtten för omkretsen i datorn är i millimeter

Om klockan är inställd på 12 timmarsvisning står PM för eftermiddag.

Vid återställning (om batteri tas ut eller Set- och Mode-knap- parna trycks in i två sekunder) så nollställs trippmätaren. Skriv upp uppgifterna om hur långt du cyklat innan du nollställer cykeldatorn. På så vis kan du skriva in uppgifterna igen och alltid ha korrekt längd i trippmätaren.

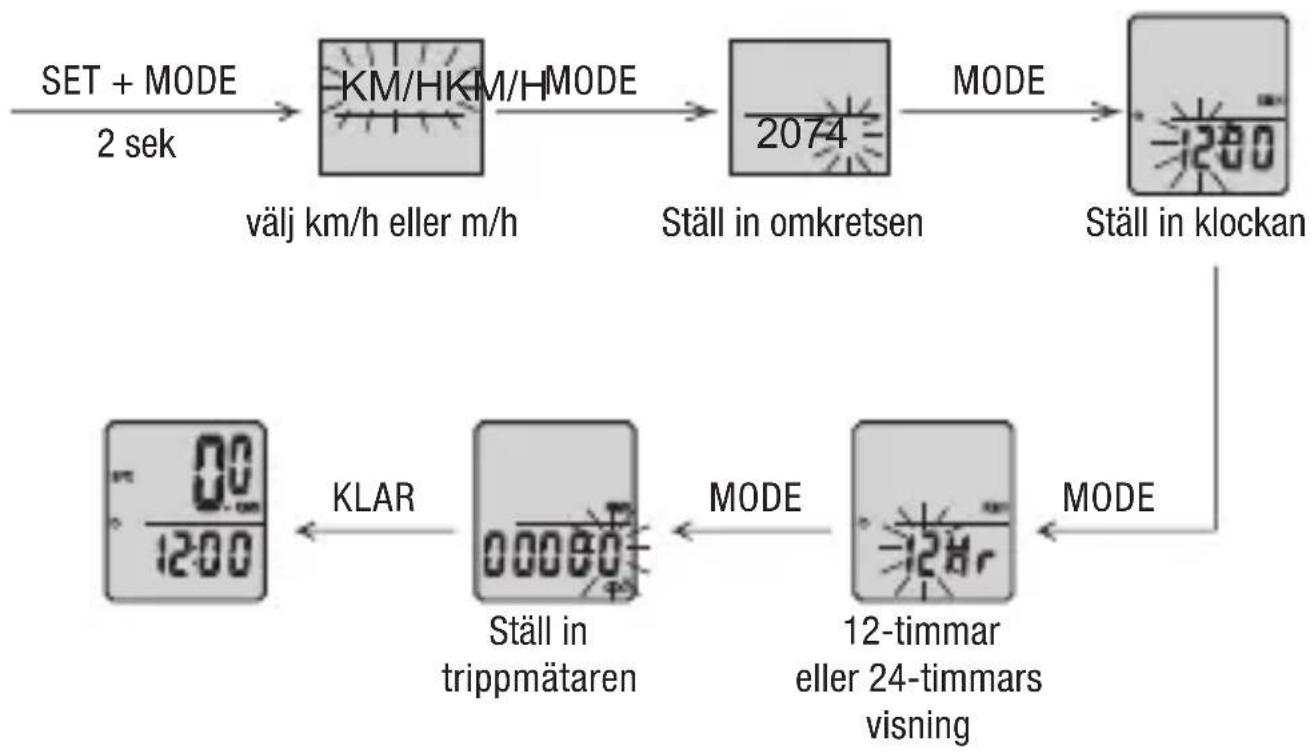


KLOCKINSTÄLLNINGAR

När cykeldatorn visar klockan och inte är inställd på Scan-funktionen går det att ställa in klockan utan att nollställa övriga funktioner. Tryck Mode i två sekunder.

När datorn är inställd, hjulets omkrets är mätt och informationen programmerad i datorn är produkten redo att börja användas.

1. Återställ tidigare inställningar till noll före varje användning. När hastigheten är noll görs detta genom att hålla inne Setknappen i två sekunder. Då återställs Totaldistans, Total tid, Medelhastighet, Relativ hastighet och Maxhastighet. Efter en återställning börjar cykeldatorn om på Scan-funktionen.

2. Mätningen börjar direkt när cykeln kommer i rörelse. När da- torn tar emot signal från sensorn blinkar . Om du inte ser en 📋 displayfönstret stanna och kontrollera att magneten och eller sensorn sitter som den ska.

3. Tryck på Mode för att välja den funktion du vill se. Om Scanfunktionen är vald byter datorn information mellan de olika funktionerna var 4:e sekund.

4. Datorn stängs av automatiskt om ingen signal har registrerats på fyra minuter. Informationen finns sparad i minnet och så fort det kommer ny signal till datorn fortsätter den att samla information från där den stängdes av.

NOTERINGAR

1. Cykeldatorn är vattentålig och går att använda i regn. Den tål dock inte att dränkas i vatten.
2. Batteriet varar i cirka ett år om cykeldatorn är igång två timmar per dag. Det märks att batteriet är dåligt genom att informationen till datorn inte när fram som den brukar.
3. Undvik att batteriet utnyttjas i onödan genom att se till att magneten inte är placerad precis framför sändaren/sensorn när du parkerar cykeln. Gäller endast om du låter datorn sitta kvar på styret (då går signal till datorn).
4. Använd inte produkten i närheten av mikrovågsugn, dator, fjärrkontroll eller liknande. Den elektromagnetiska strålningen från vissa apparater kan störa insamlingen av data till cykeldatorn.

FELSÖKNING

Problem Orsak	Lösning
Datorn får ingen signal.	Ingen signal mellan sändare och dator.Avstånd mellan sensor och magnet överstiger 5 mm	Byt batterier.Justera avståndet till max 5 mm mellan sensor och magnet.
Visar felaktigt avstånd och hastighet.	Andra starka signaler.	Flytta cykelda-torn bort från den elektromagnetiska strålningen.
Felaktig hastig-hetsmätning.	Omkretsen är inte korrekt inmatad.	Äterställ cykeldatorn och skriv in hjulets omkrets en gång till.

GARANTI

OBS! Läs denna information omsorgsfullt och förvara alltid originalkvittot tillsammans med garantibeviset. Du måste kunna visa kvitto, det fungerar som inköpsbevis och visar vid vilket datum som cykeldatorn införskaffades.

Har någon del av produkten bytts ut, skadats eller använts på ett felaktigt sätt upphör garantin att gälla för just den delen. Om detta sker ges användaren information om kostnaden för nya delar och tillvägagångssätt för byte.

Fungerar inte varan tillfredsställande, följ ovanstående information under felsökning och rensa minnet. Om ovanstående inte löser problemet som du upplever med din enhet, kontakta din återförsäljare eller Biltemas kundtjänst.

SYKKELCOMPUTER

Problem Orsak	Lösning
Datorn får ingen signal.	Ingen signal mellan sändare och dator.Avstand mellom sensor og magnet overstiger 5 mm.	Byt batterier.Juster avstanden til maks. 5 mm mellom sensor og magnet.
Visar felaktigt avstånd och hastighet.	Andra starka signaler.	Flytta cykelda-torn bort från den elektromagnetiska strålningen.
Felaktig hastig-hetsmätning.	Omkretsen är inte korrekt inmatad.	Äterställ cykeldatorn och skriv in hjulets omkrets en gång till.

GARANTI

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/ EU och 2006/66/EC)

EE-AVFALL

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26,

254 66 Helsingborg. Tel: [phone].
