KÄYTTÖOHJE 27-298 Biltema

Helppokäyttöinen ja tarkka. Mahdollistaa kuntoilun. Näyttää esimerkiksi nopeuden, ajetun matkan, lämpötilan ja ajoajan. Lue tämä käyttöohje ennen käyttämistä, jotta saat eniten hyötyä uudesta ajotietokoneestasi.

TOIMITUKSEEN SISÄLTYVÄT OSAT

ASENTAMINEN

1. Aloita asentamalla paristo tietokoneeseen.

Ruuvaa kansi auki kolikolla. Aseta CR2032-paristo (hankittava) paikalleen tekstipuoli ylöspäin. Ruuvaa kansi takaisin paikalleen.

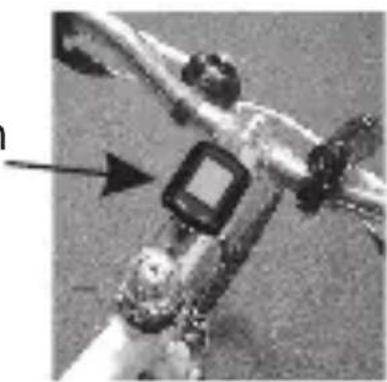

2. Ohjaustankopidikkeen takaosan asentaminen

Kiinnitä nelikulmainen kumilevy ohjaustankoon. Kiinnitä pidike kumilevyyn kahdella nylonhihnalla.

Tietokone voidaan kiinnittää myös näkyvällä tavalla.

Asenna se samaan suuntaan kuin yllä näkyy.

Tämä nuoli alaspäin.

3. Pidikkeen asentaminen

Kiinnitä pidike takaosaan. Voit irrottaa pidikkeen takaosasta painamalla salpaa pienellä ruuvitaltalla ja painamalla pidi- kettä alaspäin.

4. Ajotietokoneen kiinnittäminen

Paina ajotietokone pidikkeeseen. Kiinnitä se antamalla sen mennä pidikkeen alas laskettuun osaan. Paina täysin alas, kunnes kuuluu napsahdus. Silloin se on oikein paikallaan. Voit irrottaa ajotie- tokoneen painamalla kahvan sen alle ja painamalla ylöspäin pidikkeen läpi.

5. Tunnistimen kiinnittäminen

Kiinnitä tunnistin ohjaushaarukkaan. Käytä aluksi vain pitkänomaista kumilevyä. Valitse haarukasta paikka, jossa pyörä ja puolat tulevat tunnisti- men lähelle.

6. Kiinnitä magneetti

Kiinnitä magneetti yhteen pyörän puolista.

HUOMIO! Magneetin ja tunnistimen välinen etäisyys saa olla enintään 5 millimetriä.

Tarkista asennuksen jälkeen, että ajotietokone toimii ja mittaa nopeuden. Kun olet vahvistanut, että tunnistimelle ja magneetille valitut paikat tuottavat oikeita tuloksia, kiinnitä tunnistin haarukkaan kahden jäljellä olevan nylonnauhan avulla.

TOIMINNOT

Toiminto Näyttö Ilmaisee
Todellinen nopeus	SPD Km/h tai mph
Kello Aika 12 h tai 24 h
Kokonaismatka DST Nollaamisen jälkeen ajettu
Kokonaisaika RTM Nollaamisen jälkeen ajettu
Lämpömittari Lämpö-tila	°C tai °F
Keskinopeus AVS Päivittyy
Suhteellinen nopeus	RES Nykyinen nopeus suhtees-sa keskinopeuteen
Enimmäisnopeus MXS Suurin mitattu nopeus
Osamatkamittari ODO Pyöräilty matka
Selaustoiminto Edelliset arvot vaihtuvat 4 sekunnin välein.
Automaattinen käynnistys/sam-mutus		Virta katkeaa, kun polku-pyörä pysähtyy.

PAINIKKEET

1. TILA

Toimintojen vaihtaminen. Voit vaihtaa toimintoa seuraavasti painamalla Mode-painiketta: Selaus, nykyinen nopeus, kello, kokonaismatka, kokonaisaika, lämpömittari, keskinopeus ja enimmäisnopeus.

Vahvistaa toiminnon asetukset. Vahvista valinta, esim. km/h tai ml/h, pyöräkoko, aika ja osamatkamittari.

Asetusten muuttaminen. Voit muuttaa asetuksia pitämällä Mode- ja Set-painikkeita painettuna samanaikaisesti. Jos se-laustoiminto ei ole käytössä, pidä Mode-painiketta painettuna kaksi sekuntia.

2. SET

Nollaaminen. Nollaa esimerkiksi kokonaismatkan, keski-nopeuden ja enimmäisnopeuden. Toiminnot voidaan nollata erikseen tai kaikki samalla kerralla.

Asetusarvojen kasvattaminen tai pienentäminen.

PYÖRÄN YMPÄRYSMITAN MITTAAMINEN

Menetelmä 1: Mittaa etupyörän läpimitta mittanauhan avulla tuumina. Kerro se käyttämällä kaavaa x 25,4 x 3,1416. Jos mittaat millimetreinä, kerro x 3,1416

Menetelmä 2: Katso pyörän ympärysmitta seuraavasta taulukosta paikantamalla renkaan merkinnät siitä.

Renkaan merkinnät Ympärysmitta (mm)
16x1,275x2 47-305 1272
20x1,75x2 47-406 1590
24x1 3/8 A 37-540 1948
24x1,75x2 47-507 1907
26x1 23-571 1973
26x1.5 40-559 2026
26x1.6 44-559 2051
26x1,75 47-559 2072
26x1.9 50-559 2089
26x2,00 54-559 2114
26x2,125 57-559 2133
21x1 3/8	37-590 2105
26x1 3/8x1 1/2	37-584	2086
26x3/4	20-571 1954
27x1 1/4	28-630 2174
28x1,5 40-622 2224
28x1,75 47-622 2268
28x1 1/2	40-635 2265
28x1 3/8x1 5/8	37-622 2205
700x1 8C	18-622 2102
700x20C 20-622 2114
700X23C	23-622 2133
700X25C	25-622 2146
700X28C	28-622 2149
700x32C 32-622 2174
700x35C 37-622 2205
700x40C 41-622 2224

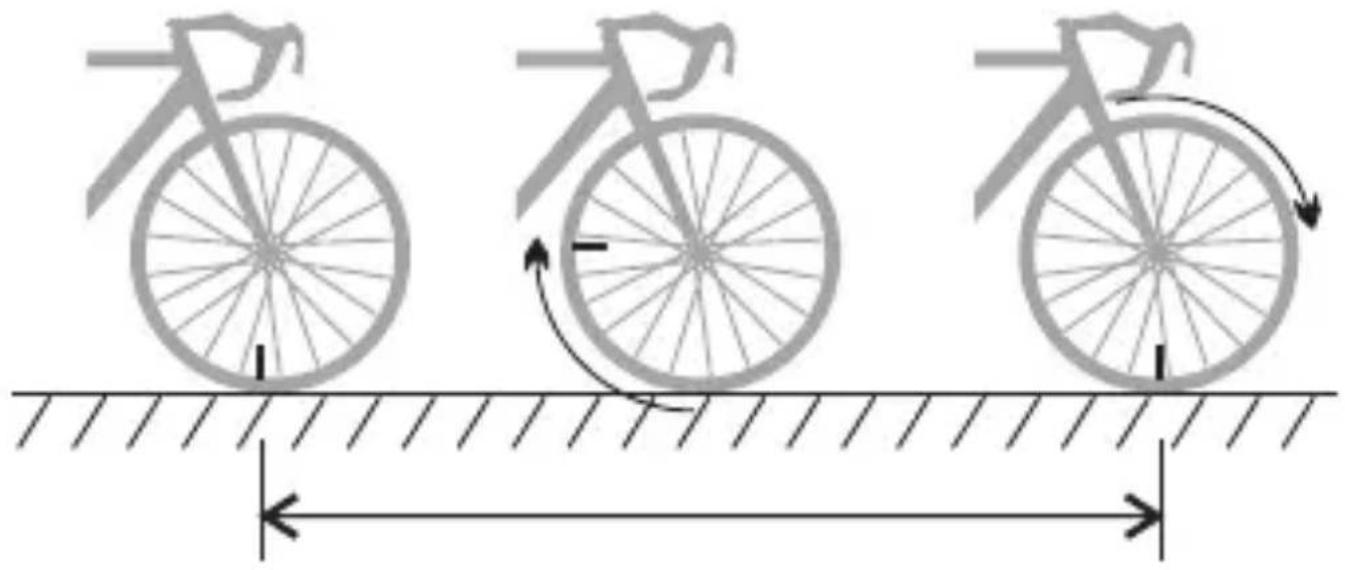

Menetelmä 3: Mittaa ympärysmitta kuvassa L näkyvällä tavalla.

1. Irrota paristo tai pidä Set- ja Mode-painikkeita painettuina samanaikaisesti kahden sekunnin ajan. Km/h vilkkuu.
2. Valitse km/h tai mph painamalla Set-painiketta. Kun olet tehnyt valintasi, voit jatkaa painamalla Mode-painiketta.
3. Näyttöön tulee 2074. Aseta nyt ympärysmitta millimetreinä. Numero 4 vilkkuu. Voit muuttaa numeroa painamalla Set-painiketta. Vahvista painamalla Mode-painiketta. Nyt seuraava numero eli 7 vilkkuu. Jatka, kunnes oikea ympärysmitta on asetettu.

4. Aseta nyt aika kelloon. Aseta oikea kellonaika samalla tavalla kuin renkaan ympärysmitta. Kun asetat kellonajan, voit valita kellonajan näyttämisen muodoksi 12 tai 24 tuntia.

5. Matkamittari asetetaan edellä kuvatulla tavalla.

HUOMIO! Ympärysmitta asetetaan ajotietokoneeseen millimetreinä.

Jos kellossa on käytössä 12 tunnin näyttö, PM kuvaa iltapäivää. Jos ajotietokone nollataan irrottamalla paristo tai pitämällä Set- ja Mode-painikkeita painettuina samanaikaisesti kahden sekunnin ajan, matkamittari nollataan. Kirjoita muistiin pyöräilty matka ennen ajotietokoneen nollaamista. Kun syötät matkan nollaamisen jälkeen, matkamittari näyttää aina oikeaa matkaa.

KELLON ASETTAMINEN AIKAAN

Kun ajotietokone näyttää kellonaikaa eikä selaustoiminto ole käytössä, voit asettaa kellonajan nollaamatta muita toimintoja. Paina Mode-painiketta neljän sekunnin ajan.

AJOTIETOKONEEN KÄYTTÄMINEN

Kun ajotietokone on asennettu, etupyörän ympärysmitta on mitattu ja tiedot on ohjelmoitu, ajotietokone on käyttövalmis.

1. Nollaa aiemmat arvot aina ennen käyttämistä. Kun polkupyörä on paikallaan, nollaa pitämällä Set-painiketta painettuna kaksi sekuntia. Tällöin kokonaismatka, kokonaisaika, keskinopeus, suhteellinen nopeus ja enimmäisnopeus nollataan. Nollauksen jälkeen selaustoiminto tulee käyttöön.
2. Mittaaminen alkaa heti, kun polkupyörä alkaa liikkua. Kun ajotietokone ottaa vastaan signaalia tunnistimesta, vilkkuu. Jos €i näy näytössä, pysähdy ja tarkista, että magneetti ja tunnistin ovat oikeassa asennossa.
3. Valitse toiminto painamalla Mode-painiketta. Jos selaus-

toiminto on käytössä, arvot vaihtuvat näytössä 4 sekunnin välein.

1. Ajotietokoneesta katkaistaan virta automaattisesti, kun signaalia ei ole otettu vastaan neljään minuuttiin. Tiedot tal- lennetaan muistiin. Kun signaaleja alkaa tulla, ajotietokone jatkaa kerättyjen tietojen käyttämistä.

HUOMAUTUKSIA

1. Ajotietokone on vedenpitävä, joten sitä voi käyttää sateella. Se ei kuitenkaan kestä veteen upottamista.

2. Paristo kestää noin vuoden, jos ajotietokonetta käytetään kaksi tuntia päivässä. Kun paristo alkaa olla tyhjä, tietoja ei näytetä oikein.

3. Voit säästää paristoa välttämällä magneetin osumista lähet- timen/tunnistimen kohdalle, kun polkupyörä pysäytetään. Näin on tehtävä vain, jos jätät ajotietokoneen paikalleen oh- jaustankoon. Tällöin signaalit välitetään ajotietokoneeseen.

4. Älä käytä laitetta esimerkiksi mikroaaltouunin, tietokoneen tai kaukosäätimen lähellä. Tietyistä laitteista lähtevä sähkömagneettinen säteily voi haitata tietojen siirtämistä ajotietokoneeseen.

VIANETSINTÄ

Ongelma Syy Ratkaisu
Ajotietokone ei saa signaalia.	Lähetin ei lähetä signaalia ajotietoko-neeseen.Tunnistimen ja magneetin välinen etäisyys ylittää 5 mm.	Vaihda paristo.Säädä tunnistimen ja magneetin väliseksi etäisyydeksi enin-tään 5 mm.
Nopeus ja etäi-syys näkyvät virheellisinä.	Esiintyy muita voimak-kaita signaaleja.	Siirrä ajotietokone pois sähkömagneet-tisesta kentästä.
Nopeus mitataan virheellisesti	Ympärysmittaa ei ole mitattu oikein.	Nollaa ajotietokone.Syötä etupyörän ympärysmitta uudelleen.

TAKUU

HUOMIO! Lue nämä tiedot huolellisesti. Säilytä alkuperäinen kuitti ja takuutodistus. Kuitti toimii todisteena ostamisesta. Siinä näkyy ajotietokoneen ostopäivä.

Jos jokin tuotteen osa on vaihdettu tai vahingoittunut tai jos sitä on käytetty virheellisesti, takuu ei kata sitä. Jos näin käy, käyttäjälle ilmoitetaan uusien osien hinta ja kuinka on toimittava.

Jos tuote ei toimi oikein, tee Ongelmanratkaisu-kohdassa mainitut toimet ja tyhjennä muisti. Jos ongelma ei ratkea, ota yhteys jälleenmyyjään tai Bilteman asiakaspalveluun.

CYKELCOMPUTER

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti)
