BRUKSANVISNING EL32E Adano

Undertecknad, representerar Sumec Hardware & Tools Co., Ltd härmed försäkras att produkt:

överensstämmer med bestämmelser i följande EG-direktiv

Reference no. / reference nr. / referens nr.:

2000/14/EC

2006/42/EC

2006/95/EC

2004/108/EC

2011/65/EC

och att standard och/eller tekniska specifikationer på nästa sida är tillämpade.

De två sista siffrorna i det årtal då materielen försågs med CE-märke: (I de fall bestämmelser enligt lågspänningsdirektivet LVD 2006/95EC tillämpats)

Nanjing, Sep 28 ^th 2014

place and date / sted og dato / plats och datum

signature / underskrift / underskrift

(name and function of the signatory empowered to bind the manufacturer / navn og funktion af den person der er underskriftsbemyndiget på vegne af fabrikanten / namn och befattning av behörig undertecknare)

EC DECLARATION OF CONFORMITY / EF OVERENSSTEMMELSESERKLÆRING / EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Referenser till harmoniserade standarder eller tekniske specifikationer som tillämpats för denna EG-försäkran om överensstämmelse eller delar däri:

- harmonized standards: - harmoniserede standarder: - harmoniserade standarder:

- andra standarder och/eller tekniska specifikationer

- andra tekniska lösningar, detaljer som innefattas i den tekniska dokumentationen eller det tekniska konstruktionsunderlaget:

- andra referenser/ informationer, som erfordras av tillämpliga EG-direktiv:

Adano®

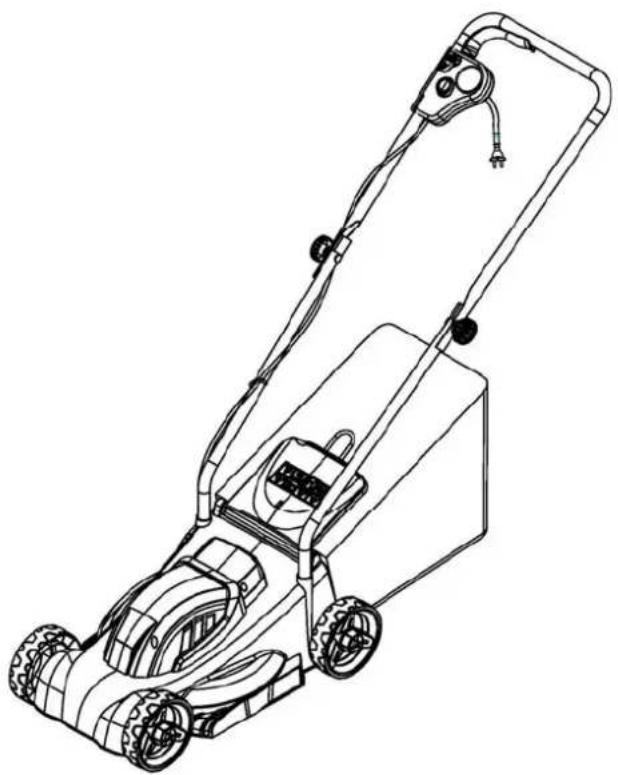

Elgräsklippare EL32E HN 10046

Läs denna användarmanual noggrant och förstå den korrekta användningen av gräsklipparen innan den tas i bruk. Ha alltid användarmanualen i närheten så att du lätt kan slå upp i den igen.

Fig. 3

Ritningar och symboler 1-7

Symbolbeskrivning

9

Allmänna säkerhetsanvisningar 11

Speciella säkerhetsanvisningar 12

Beskrivning av gräsklipparens delar 13

Avsedd användning 15

Montering

15

Strömanslutning

15

Start och stopp 15

Inställning av klipphöjden 16

Specifikationer / Teknisk data 16

Underhåll och skötsel 16

Problemlösning

18

Garanti och service

18

SYMBOLBESKRI VNING

I denna användarmanual används symboler för att uppmärksamma möjliga risker.

Säkerhetssymbolerna och förklaringarna till dem ska förstås korrekt. Varningen i sig förhindrar inte farliga situationer och kan inte ersätta sunt förnuft och korrekta metoder för att undvika olyckor.

Läs det tillhörande avsnittet i användarmanualen innan användning.

Denna symbol vid en säkerhetsanvisning indikerar en förhållningsregel, en varning om fara. Om denna varning ignoreras kan det leda till olyckor för dig själv eller andra. För att minimera risken för skador, brand eller elstötar ska rekommendationerna alltid följas.

Dessa symboler betyder krav om hörselskydd, skyddsglasögon och handskar när maskinen används.

Använd inte gräsklipparen i regnväder.

Dra omedelbart ut kontakten om sladden skadas eller klipps över.

Håll andra personer utanför riskområdet.

Var uppmärksam på vassa föremål och dra ut kontakten innan underhåll, eller om sladden är skadad.

Håll händer och fötter borta från knivarna.

Dubbel isolering.

Håll strömsladden borta från knivarna.

Håll förlängningssladden borta från knivarna.

Enligt EU-direktiv 2002/96/EF om avfall från elektrisk och elektronisk utrustning (WEEE) får uttjänta elektriska apparater inte slängas tillsammans med vanligt hushållsavfall. Denna apparat får inte slängas med hushållsavfallet, men ska lämnas till en återvinningsstation.

Läs alla säkerhetsanvisningar och instruktioner. Om anvisningar och instruktioner inte följs kan det leda till elstötar, brand och/eller allvarliga personskador.

Övning / Förhållningsregler

1. Läs anvisningarna noggrant. Bekanta dig med kontrollgreppen och korrekt användning av maskinen.
2. Låt aldrig barn eller personer som inte är bekanta med dessa instruktioner använda gräsklipparen.
3. Klipp aldrig gräs om det finns personer, speciellt barn, eller husdjur i närheten.
4. Var uppmärksam på att föraren eller användaren ansvarar för olyckor eller fara.

Förberedelse

1. När gräs klipps ska man alltid bära solida skor och långa byxor. Klipp aldrig gräs barfota eller med öppna sandaler.
2. Kontrollera det område där maskinen ska arbeta noggrant och avlägsna alla föremål som kan slungas upp av maskinen.
3. Byt ut defekta ljuddämpare.
4. Innan varje användning ska det kontrolleras om rotorblad, bultar och skruvar samt skärsystemet är slitna eller förstörda. Byt ut utslitna rotorblad och skruvar i set för att undvika obalans.
5. När ett elektriskt redskap används utomhus ska en förlängningssladd anpassad till utomhus bruk användas. Detta minskar risken för elstötar.
6. På multiblads-maskiner ska man vara uppmärksam på att när ett blad vrids kan andra blad följa med i vridningen.

Användning

1. Använd inte en maskin med förbränningsmotor i stängda rum; farliga CO _2 kan samla sig.
2. Arbeta alltid i dagsljus eller i tillräcklig belysning.
3. Undvik om möjligt att använda maskinen i vått gräs.
4. Ha alltid bra fotfäste i sluttningar.
5. Gå, spring aldrig.
6. Klipp alltid fram och tillbaka och aldrig upp och ner på sluttningar med en rotorklippare med hjul.
7. Var extra försiktig när riktning ändras på sluttningar.
8. Klipp aldrig gräs på extremt branta sluttningar.
9. Var extra försiktig när du kör baklänges eller drar maskinen mot dig själv.
10. Stanna rotorbladen om maskinen ska lutas för transport över andra ytor än gräs eller om maskinen ska transporteras till och från det område som ska klippas.
11. Använd aldrig gräsklipparen med defekta avskärmningar eller utan säkerhetsutrustning som t.ex. skyddsplåtar och gräsuppsamlare korrekta monterade.
12. Ändra aldrig motorreglagets inställning och låt inte motorn köra med för hög hastighet.
13. Koppla ut alla rotorblad och kopplingar innan maskinen startas.
14. Starta motorn eller koppla på motorn försiktigt enligt anvisningarna och med fötterna borta från de roterande bladen.
15. Luta inte gräsklipparen när motorn startas eller kopplas på, om det inte är absolut nödvändigt. Om så är fallet ska maskinen inte lutas mer än absolut nödvändigt och endast den delen av maskinen som vänder bort från föraren ska lutas.
16. Starta inte motorn stående framför gräsutkastet.
17. Låt inte händerna komma under eller i närheten av de roterande delarna. Håll dig borta från gräsutkastet.
18. Lyft eller bär aldrig gräsklipparen med motorn igång.

Använd redskapet korrekt

Redskapet är endast godkänt för användning i enlighet med anvisningar och instruktioner i denna användarmanual.

1. Gräsklippning av gräsmattor i privata hushåll. Andra användningar betraktas som inkorrekt och ej godkända. Användaren ansvarar för alla skador på tredje person och dennas egendom.
2. Oauktoriserade ändringar på gräsklipparen utesluter automatiskt allt ansvar från tillverkarens sida.
3. Maskinen är inte avsedd att användas av personer (inkl. barn), med nedsatta fysiska, mentala eller sensoriska förmågor. Heller inte av personer som saknar erfarenhet och kännedom om redskapet, om de inte har fått tillräcklig instruktion av en person som ansvarar för deras säkerhet.
4. Barn ska få instruktioner om att de inte får leka med maskinen.

Var uppmärksam på säkerhet och information om korrekt användning

Läs och följ anvisningarna för användning innan maskinen tas i bruk. Förvara alltid dessa anvisningar så att du kan slå upp i dem senare. Låt aldrig barn och personer som inte känner till anvisningarna använda maskinen.

Allmänna säkerhetsanvisningar

I detta avsnitt finns allmän information om säkerhet. Varningar som angår speciella delar och funktioner av maskinen omtalas under respektive punkt i användarmanualen.

Innan maskinen tas i bruk

1. Personer som använder maskinen får inte vara påverkade av rusmedel, alkohol, narkotika, medicin etc.
2. Unga under 16 år bör endast använda maskinen om det anses acceptabelt av en person som ansvarar för den ungas säkerhet.
3. Var säker på att du känner alla anordningar och kontrollgrepp samt deras funktioner innan arbetet påbörjas.
4. Använd endast förlängningssladdar utomhus som är godkända och markerade för detta. Ledartvärsnittet ska vara 1,5 mm, och kabeln får max. vara 50 m lång. Alla kontakter och uttag ska vara stänktäta och godkända för utomhus användning.
5. Kontrollera alltid att förlängningssladden inte är skadad, sprucken eller intrasslad. Dra ut kontakten innan sladden kontrolleras. Använd inte en skadad sladd.
6. Innan gräsklipparen används:
7. Även om gräsuppsamlaren fungerar korrekt och utkastningsplattan stänger korrekt ska förstörda delar bytas ut omedelbart.
8. Kontrollera knivar, fäststift och hela skärenheten efter slitage och skador. Alla skadade delar ska bytas ut i set av en auktoriserad reparatör för att undvika obalans.
9. Om sladden mellan motor och kontakt/förlängningssladd är skadad ska den omedelbart bytas ut av en auktoriserad reparatör.
10. Reservdelar ska uppfylla tillverkarens specifikationer. Man bör därför endast använda reservdelar som är godkända av tillverkaren.
11. Allt reparationsarbete ska utföras på en auktoriserad verkstad.

När det arbetas med gräsklipparen

Det rekommenderas att bära skyddskläder när maskinen används:

- Säkerhetsskor

- Långa byxor

- Åtsittande kläder

- Skyddsglasögon o.dy.

Använd endast maskinen när den är i bra tekniskt tillständ som bestämt och levererat av tillverkaren.

För allt arbete på denna maskin

För att undvika skador ska följande iakttagas innan arbete utförs på maskinen:

• Stäng av motorn.
• Vänta tills alla rörliga delar har stannat.
• Dra ut kontakten.

Efter arbete med maskinen

Dra alltid ut kontakten om maskinen kvarlämnas utan uppsyn.

FARA!

Använd aldrig maskinen om säkerhetsskydden är skadade eller helt saknas.

Säkerhet vid användning

FARA!

Elstötar

1. Av säkerhetsskäl ska maskinen ges ström från ett uttag som är säkrat med en jordfelsbrytare (HFI/HPFI) med en felström på max. 30 mA.
2. Om sladden skärs igenom under arbetet finns det risk för livsfarliga elstötar. Gå långsamt bort från maskinen. Dra ut kontakten. Vid användning av maskinen ska man se till att sladden aldrig kommer i närheten av maskinen.

Olyckor

1. Inga personer, särskilt barn, och djur bör inte befinna sig i närheten av maskinen när den används.
2. Det finns risk för skador på grund av utslungade stenar eller andra föremål.

Fall

1. Använd alltid maskinen med gånghastighet.
2. Var speciellt försiktig när gräs klipps baklänges och när man drar maskinen mot sig själv.
3. Det finns risk för att maskinen välter på branta sluttningar vilket kan orsaka personskador. Klipp alltid gräs längs med sluttningar, aldrig upp och ner. Klipp aldrig gräs på sluttningar med lutning större än 20%.
4. Var speciellt försiktig när riktning ändras och se till att stå stadigt.
5. Att klippa gräs längs ytterkanter involverar alltid risk för skador. Gräsklippning nära kanter, häckar eller branta sluttningar är farligt. Håll säkert avständ till ytterkanter.
6. Om gräset eller underlaget är vått kan maskinen halka och välta. Klippa endast gräs om gräset är torrt.
7. Arbeta endast i dagsljus eller under tillräcklig belysning.

Skador

1. Håll alltid bra avstånd till de skärande delarna, håll alltid i styrhandtaget.
2. Placera aldrig händer, fötter eller andra delar av kroppen nära de roterande delarna.
3. Stanna alltid motorn när maskinen ska lutas och transporteras över andra ytor än gräs.
4. Lyft eller bär aldrig maskinen med motorn igång. Dra ut kontakten i förväg.
5. Stanna motorn och dra ut kontakten innan du avlägsnar någon form av blockering eller gräs som blockerar utkastningskanalen, eller innan kontroll, justering rengöring eller andra arbeten på maskinen.
6. Om gräsuppsamlaren plockas bort kan du eller andra personer träffas av utkastade föremål.
7. Töm aldrig grässäcken med motorn igång. Stanna motorn.
8. Kontrollera det område som ska klippas, och avlägsna alla föremål som maskinen kan

plocka upp och kasta ut.

1. Om ett föremål, t.ex. en sten, träffas av skärbladen, eller om maskinen börjar vibrera onormalt ska maskinen omedelbart stannas och kontakten dras ut. Kontrollera maskinen efter skador och få eventuella sådana reparerade på en auktoriserad verkstad.
2. Stå aldrig framför gräsutkastet.

Snubbla

1. När du vrider med maskinen kan du snubbla över sladden och få skador. Lägg alltid sladden bakom dig så att den inte ligger i det område du ska köra fram över och hålls borta från knivarna.
2. Klipp endast gräs i gånghastighet.

FARA!

Skador på maskinen

1. Sten, grenar och andra föremål som ligger på gräsmattan kan orsaka skador på maskinen och dess funktioner. Avlägsna alla föremål innan klippning påbörjas.
2. Använd inte maskinen om den inte är i ordentligt tillstånd. Kontrollera maskinen visuellt innan användning. Kontrollera särskilt att skyddsutrustningen, de elektriska styrgreppen, strömförande sladdarna samt skruvförbindelserna inte är skadade och är säkra.
3. Byt ut förstörda delar innan användning.

Orientering

Anvisningar till ställen och punkter på maskinen (t.ex. höger och vänster) ses alltid från maskinens styrhandtag och framåt i klippningsriktningen.

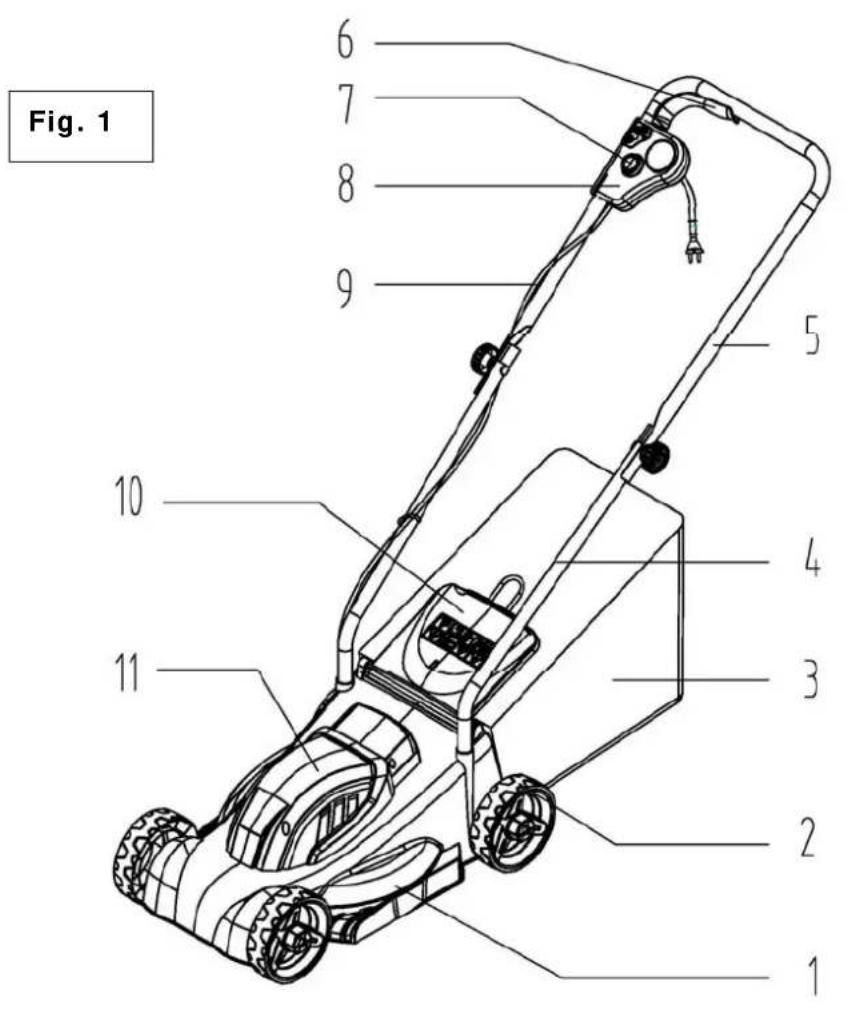

BESKRI VNING AV MASKINENS DELAR

1. Rotorkäpa
2. Hjul
3. Gräsuppsamlare
4. Nedersta handtag
5. Översta handtag
6. Kontaktarm
7. Kontaktknapp
8. Kombinerad kontakt-/anslutningsbox
9. Kabel
10. Bakersta lucka
11. Motorkåpa

UPPACKNING AV FÖRPACKNINGEN

1 st. Gräsklippare 1 st. Användarmanual
1 st. Gräsuppsamlare 2 st. Nedersta handtag
1 set Översta handtag 2 st. Skruvar till nedersta handtag
1 st. Kabelhållare 2 st. Kabelklämmor

ANVÄNDNINGSOMRÅDEN

Denna maskin är avsedd att klippa gräsområden i privata hushåll. Maskinen får inte användas kommersiellt. Maskinen ska användas som beskrivet i specifikationerna och i användarmanualen.

All oavsedd användning eller användning som inte beskrivs i denna användarmanualen kommer att betraktas som missbruk utanför tillverkarens lagmässiga ansvarsområde.

MONTERING

Montering av handtag (fig. 2 och fig. 3).

Innan montering påbörjas ska allt förpackningsmaterial mellan översta och nedersta handtag avlägsnas.

Följ nedanstående steg för att montera handtagen.

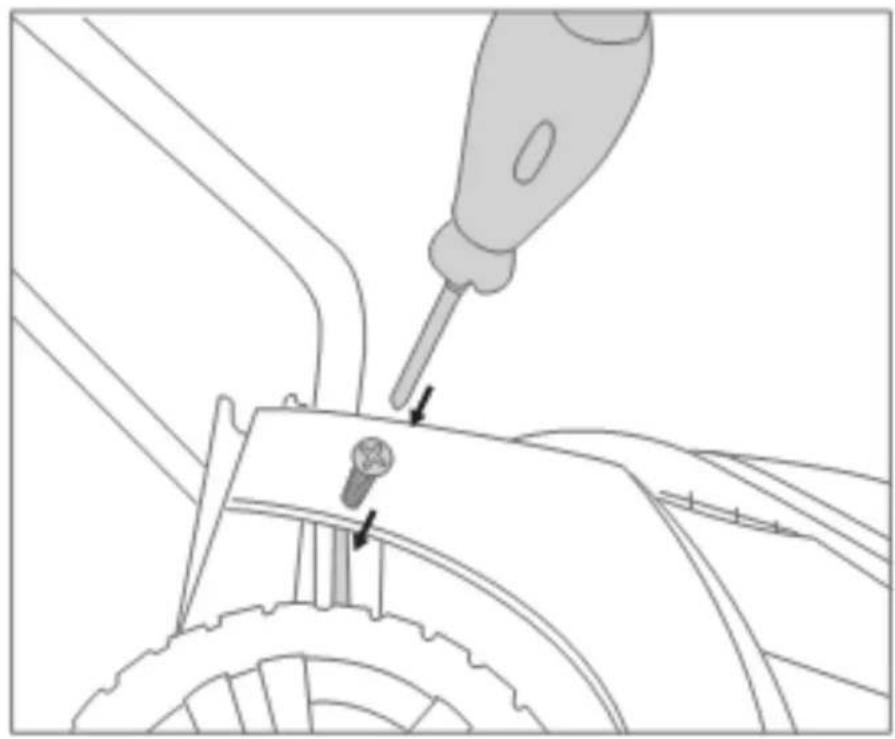

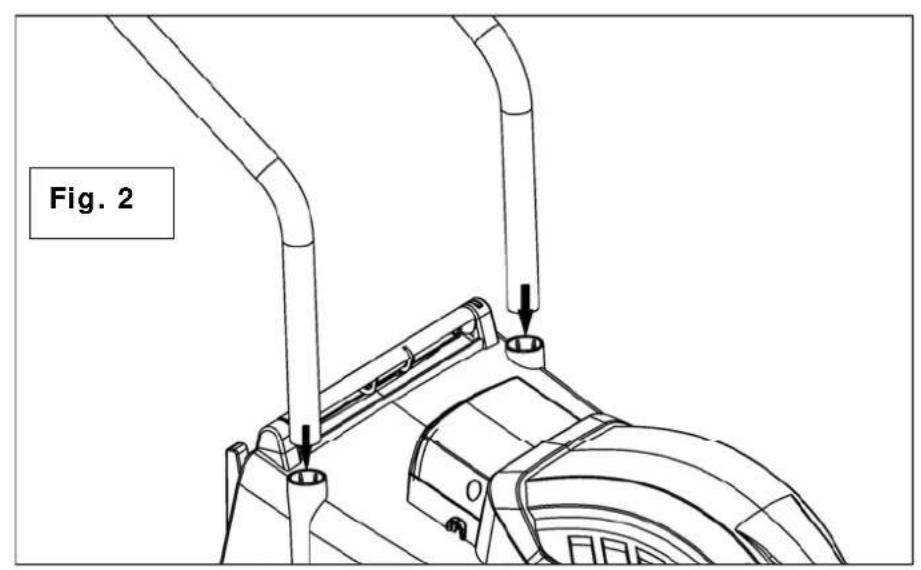

1. Sätt fast det nedersta handtaget i skårorna (fig. 2) och skruva fast det med de två skruvarna (fig. 3). Var säker på att handtaget är säkert fastgjort i monteringshålen.
2. Sätt översta och nedersta handtag ihop med skruvarna och låsmuttrarna genom båda handtag och spänn sedan muttrarna (placering visad i fig. 1).

Påsättning av gräsuppsamlaren (fig. 4, fig. 5 och fig. 6)

Följ nedanstående steg för montering och påsättning av gräsuppsamlaren.

1. Lägg plastpåsen över stället så att den svarta sidan är i bottnen.
2. Lägg kanalerna i plastpåsen över ändarna av stället (fig. 4).
3. Lyft den bakersta luckan (10) och sätt gräsuppsamlaren (3) på krokarna (fig. 6). Låt den bakersta luckan vila på gräsuppsamlaren.
4. För att ta av gräsuppsamlaren lyfts den bakersta luckan. Lyft gräsuppsamlaren upp och ut ur krokarna. Låt den bakersta luckan falla ner och täcka öppningen i gräsklipparen.

Kabelanslutning (fig. 11 och fig. 12)

1. Gör en ögla på förlängningssladden ca. 35 cm från änden.
2. Stick öglan genom hålet i kabelhållaren.
3. Sätt öglan ner över klämmorna på kabelhållaren och dra åt så att kabeln sitter fast (fig.12).
4. Anslut första strömkabeln på maskinen med förlängningssladden, och därefter sätts förlängningssladden i eluttaget (fig. 10).

ANVÄNDNING AV GRÄSKLI PPAREN

Starta inte maskinen innan den är helt monterad. Innan start bör man alltid kontrollera om det finns tecken på skador eller slitage. Skadade kablar får inte användas, de är mycket farliga. Starta inte maskinen i högt gräs, motorn kan bli överbelastad och förstöras.

Start:

Tryck på låsknappen (7) på anslutningsboxen (8) och håll den intryckt medan kontaktarmen (6) trycks upp mot handtaget.

Stopp:

Släpp kontaktarmen (6).

OBS! Lägg förlängningssladden säkert när gräs klipps, antingen på det område som redan är klippt eller på gångarna.

Varning!

När kontaktarmen släpps och strömmen stängs av, kommer rotorkniven fortsätta rotera i flera sekunder. Vidrör därför inte maskinens undersida förrän rotorkniven står helt stilla.

OBS! Gräsmattan blir finast om den alltid klipps i samma höjd och som visat i fig. 14.

Inställning av klipphöjden

1. Lossa hjulskruven och vrid hjulet moturs (fig. 7).
2. Ta av hjulet.
3. Välj vilken klipphöjd som önskas (fig. 8) och skruva på hjulet medurs. Kontrollera att hjulet sitter fast. Alla hjul ska ha samma höjd.

OBS! Maskinens klipphöjd kan ställas in till 3 höjder: 20 mm, 40 mm och 60 mm. Välj den höjd som passar din gräsmatta.

SPECI FI KATIONER

Typ	EL32E/SLM32E
Spänning och frekvens 230-240 VAC / 50 Hz
Effekt	1000
Varvtal obelastad 3500 min	-1
Klippbredd 320 mm
Klipphöjd (3 höjder) 20 mm – 40 mm – 60 mm
Vikt netto 14 kg
Buller - Ljudtryck 96 dB(A)
Vibrationsenergi 3,3 m/s	^2 K= 1,5 m/s ^2

UNDERHÅLL OCH SKÖTSEL

Rengör maskinen omedelbart efter att den har använts. Rester av torrt gräs är hårt och svårt att avlägsna.

Avlägsna gräsrester med en hård borste eller med en plastskrapa, använd aldrig vassa redskap. Avlägsna gräs och smuts på hjulen.

Torka av maskinen med en fuktig trasa.

Varning!

Koppla ut kontakten från uttaget innan varje rengöring eller underhåll. Rengör aldrig maskinen med vatten eller med en högtrycksrensare.

Underhåll

Följ alltid säkerhetsanvisningarna vid underhåll. Det krävs fackmässig assistans om:

• Maskinen träffar ett föremål eller hinder.
• Motorn plötsligt stannar.
• Rotorbladet är böjt (försök inte själv räta ut det!).
• Motoraxeln är böjd (försök inte själv räta ut den!).
• En kortslutning sker när kabeln ansluts.

Garantin på denna maskin täcker inte delar som har utsatts för våld eller försummats.

För att upprätthålla full garanti ska användaren underhålla maskinen enligt följande:

• alla inställningar ska kontrolleras en gång varje säsong.
• periodisk kontroll av att alla fästpunkter och skruvar är korrekt spända.

Avtagning och byte av den roterande kniven (fig. 13)

Varning!

Använd handskar eller en grov trasa när kniven tas av för att slipas eller bytas.

Kontrollera kniven regelbundet efter sprickor, speciellt om kniven har träffat ett föremål.

Byt ut kniven om det är nödvändigt. Stäng av strömmen till maskinen. Följ nedanstående steg om kniven ska ges service:

1. Stäng av motorn och stäng av strömmen till maskinen. Ställ maskinen på sidan.
2. Använd en träkloss mellan kniv och ställ för att hålla fast kniven medan skruven lossa.

3. Skruva av skruven och ta av lässkivan och kniven.

4. Kniven kan slipas med en fil eller en slipmaskin. Försök inte slipa knviven när den sitter på maskinen. När kniven slipas så följ den ursprungliga slipvinkeln och slipa varje del av kniven lika för att hålla den i balans. Balanser kniven på en skruvmejsel med rund kling. Avlägsna material från den tjocka sidan av kniven tills den är i balans.

5. Placera kniven, låsskivan och skruven på motoraxeln och skruva fast skruven med fingrarna.

6. Skruven ska alltid efterspännas med en momentnyckel för att säkra den korrekta spänningen av skruven. Spännmomentet ska vara 17-22 Nm.

Varning!

En obalanserad kniv kommer få maskinen att vibrera kraftigt med risk för olyckor!

Förvaring

Rengör maskinen efter användning. Förvara den i ett torrt rum och låt först motorn svalna. Det översta handtaget kan fällas ner för att spara förvaringsplats. Vrid handmuttrarna ca. 6 gånger bakåt.

PROBLEMLÖSNING

Varning!

Innan någon form av underhåll eller rengöring utföras ska kontakten dras ut ur uttaget och kniven stå helt stilla.

1. Motorn kör inte

• Kontrollera förlängningssladd och säkring.
• Starta på kort gräs eller där gräset redan är klippt.
• Rengör utkastöppningen/huset så att kniven kan rotera fritt.
• Justera klipphöjden.

2. Motorkraften faller

• Justera klipphöjden.
• Rengör utkastöppningen/huset så att kniven kan rotera fritt.
• Slipa eller byt ut kniven.

3. Gräsuppsamlaren fylls inte helt

• Justera klipphöjden.
• Gräsmattan är våt, låt gräsmattan torka.
• Slipa eller byt ut kniven.
• Rengör skårorna på gräsuppsamlaren.
• Rengör utkastöppningen/huset.

Fel som inte kan lösas med denna lista ska undersökas av en fackman.

GARANTI OCH SERVICE

Efter köpdatum finns full reklamationsrätt på material- och tillverkningsfel. Om maskinen under reklamationsperioden får defekter som har orsakats av material- och tillverkningsfel kommer maskinen att repareras utan kostnad under förutsättning att maskinen har använts korrekt och till det den får användas till. Annars bortfaller reklamationsrätten.

Importerad av:

Harald Nyborg A/S

Gammel Højmevej 30

DK-5250 Odense SV

Med reservationer för eventuella tryckfel.

EC DECLARATION OF CONFORMITY / EF OVERENSSTEMMELSESERKLÆRING / EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Undertecknad, representerar Sumec Hardware & Tools Co., Ltd härmed försäkras att produkt:

överensstämmer med bestämmelser i följande EG-direktiv

Reference no. / reference nr. / referens nr.:

2000/14/EC

2006/42/EC

2006/95/EC

2004/108/EC

2011/65/EC

och att standard och/eller tekniska specifikationer på nästa sida är tillämpade.

De två sista siffrorna i det årtal då materielen försågs med CE-märke: (I de fall bestämmelser enligt lågspänningsdirektivet LVD 2006/95EC tillämpats)

Nanjing, Sep 28 ^th 2014

place and date / sted og dato / plats och datum

signature / underskrift / underskrift

(name and function of the signatory empowered to bind the manufacturer / navn og funktion af den person der er underskriftsbemyndiget på vegne af fabrikanten / namn och befattning av behörig undertecknare)

EC DECLARATION OF CONFORMITY / EF OVERENSSTEMMELSESERKLÆRING / EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Referenser till harmoniserade standarder eller tekniske specifikationer som tillämpats för denna EG-försäkran om överensstämmelse eller delar däri:

- harmonized standards: - harmoniserede standarder: - harmoniserade standarder:

- andra standarder och/eller tekniska specifikationer

- andra tekniska lösningar, detaljer som innefattas i den tekniska dokumentationen eller det tekniska konstruktionsunderlaget:

- andra referenser/ informationer, som erfordras av tillämpliga EG-direktiv:
