BRUKSANVISNING E3D AA W Hotpoint Ariston

Innehållsförteckning

Bruksanvisning, 2

Kundservice, 5

Beskrivning av apparaten, 10

Beskrivning av apparaten, 15

Installation, 48

Start och användning, 49

Koppla från strömmen, 50

Säkerhetsföreskrifter och råd, 51

Fel och åtgärder, 51

RU

Русский

Инструкция по

применению

• Kontrollera om du kan åtgärda felet på egen hand (se Fel och åtgärder).
• Om apparaten inte fungerar och felet inte kan åtgärdas trots alla kontroller kan du ringa till närmaste servicecenter.

Uppge:

• typ av fel
• maskinmodell (Mod.)
  • serienummer (S/N)
  Denna information anges på märkskylten som sitter i kylutrymmet nedan till vänster.

Vänd dig aldrig till ej auktoriserade tekniker och tillåt inte att reservdelar som inte är original monteras.

RU

Beskrivning av apparaten

Kontrollpanel

1 FRYSFUNKTION Knapp för att reglera temperaturen i frysutrymmet. Knappen används med SUPER FREEZE för att sätta på/stänga av produkten. Tryck ned båda knapparna i 3 sekunder.
2 SUPERFRYS Knapp (snabbfrysning) för att frysa färska livsmedel. Tryck in knappen i 3 sekunder för att sätta på produkten när den är avstängd
3 SUPERFRYS Blå lampa som tänds när knappen SUPERFRYS trycks ned.
4 FRYSTEMPERATUR Gul lampa för frysens temperatur bestående av 4 nivåer som visas på screentrycket
5 KYLTEMPERATUR Gul lampa för kylens temperatur bestående av 4 nivåer som visas på screentrycket
6 SUPERKYLA Blå lampa som tänds när knappen SUPERKYLA trycks ned.
7 SUPERKYLA Knapp (snabbkylning) för att snabbt sänka temperaturen i kylutrymmet.
8 KYLFUNKTION Knapp för att ställa in temperaturen i kylutrymmet.
! Kontrollamporna används även för att indikera en onormal temperaturökning i frysutrymmet (se Fel och åtgärder).

RU

Описание изделия

Панель управления

Beskrivning av apparaten

Översiktsvy

Anvisningarna angående användning gäller för flera olika modeller och därför kan delar i figuren skilja sig åt i förhållande till din inköpta apparat. Beskrivning av mer komplicerade delar finns på följande sidor.

1 JUSTERFOT

2 Utrymme för INFRYSNING och FÖRVARING

3 FLASKHYLLA

5 Låda för FRUKT och GRÖNSAKER *

6 Utdragbar HYLLA FÖR VAROR *

7 Kontrollpanelen

8 WINE RACK *

* Variabler för nummer och/eller position, finns endast på vissa modeller.

RU

Описание изделия

Общий вид

! Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen följer med apparaten för att informera den nya ägaren om apparatens funktion och respektive säkerhetsföreskrifter.

! Läs noggrant anvisningarna: Viktig information angående installation, användning och säkerhet anges.

Placering och anslutning

Placering

1. Placera apparaten i en välventilerad och ej fuktig omgivning.
2. Sätt inte igen de bakre ventilationsgallren: Kompressorn och kondensatorn avger värme och kräver en god ventilation för att fungera på elt korrekt sätt och med låg elförbrukning.
3. Lämna ett avständ på minst 10 cm mellan apparatens övre del och eventuella ovanstående möbler och minst 5 cm mellan sidostycken och sidostående möbler eller väggar.
4. Apparaten ska stå på ett långt avständ från värmekällor (direkt solljus, elspis).
5. Se till att det upprätthålls ett optimalt avständ mellan apparaten och den bakomliggande väggen genom att montera de distanser som finns i installationssatsen. Följ anvisningarna i instruktionsbladet.

Nivellering

1. Installera apparaten på ett plant och stabilt golv.
2. Om golvet inte är fullständigt horisontellt kan du kompensera genom att skruva på de främre stödfötterna.

Elanslutning

Placera apparaten vertikalt efter transporten och vänta minst 3 timmar innan den ansluts till elsystemet. Innan stickkontakten sätts i vägguttaget ska du först kontrollera att:

• Vägguttaget är jordanslutet och i enlighet med gällande standard.
• Vägguttaget tål maskinens max. effektbelastning som anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex. 150 W).
• Matningsspänningen är inom de värden som anges på märkskylten som sitter nedan till vänster (t.ex. 220 - 240 V).
• Vägguttaget är kompatibelt med apparatens stickkontakt. I annat fall ska du låta en auktoriserad tekniker byta ut stickkontakten (se Kundservice). Använd inte förlängningssladdar och grenuttag.

! När apparaten är installerad ska elkabeln och vägguttaget vara lättåtkomliga.

! Kabeln ska inte böjas eller pressas samman. ! Kabeln ska kontrolleras regelbundet och får endast bytas ut av auktoriserade tekniker(se Kundservice).

! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Start och användning

Start av apparaten

! Innan apparaten startas ska installationsanvisningarna följas (se Installation).

! Innan apparaten ansluts ska utrymmena och tillbehören rengöras med ljummet vatten och bikarbonat.

! Apparaten är försedd med en motorskyddskontroll som gör att motorn endast startar cirka 8 minuter efter att apparaten har satts på. Detta sker även efter varje avsiktligt eller oavsiktligt strömavbrott.

1. Stick in stickkontakten i uttaget och sätt på produkten med respektive knapp. Kontrollera att den gula kontrollampan FRYSTEMPERATUR och KYLTEMPERATUR tänds.
2. Efter några timmar kan du ställa in livsmedel i kylskåpet.
3. Tryck på knappen SUPER FREEZE (snabbfrysning): Den blå kontrollampan SUPER FREEZE tänds. När kylskåpet har nätt optimal temperatur släcks lampan och du kan lägga in livsmedlen.

Kylsystem

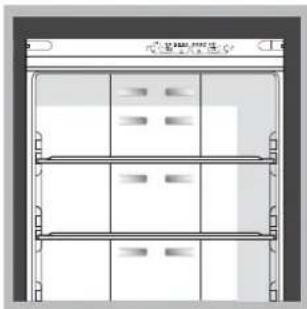

Surround No Frost

Det elektroniska kylsystemet Surround No Frost känns igen på luftcellerna som sitter på kylrummets övre vägg. Med systemet Surround No Frost kan man, tack vare de många luftcellerna, få en konstant luftcirkulation och en jämn temperatur i kylskåpet genom en homogen genomluftning.

No Frost styr ett kontinuerligt kalluftsflöde som tar upp fuktighet och förhindrar att is och frost bildas: I kylutrymmet upprätthålls korrekt fuktighetsnivå och tack vare avsaknaden av frost bevaras livsmedlens ursprungliga kvalitet. I frysutrymmet undviks isbildning så att avfrostningsmoment inte behöver göras och livsmedlen fryser inte fast sinsemellan. För att inte sätta igen ventilationsöppningarna och för att underlätta kondensbildningen, ska inga livsmedel eller förpackningar placeras så att de är i direkt kontakt med den bakre kylväggen. Förslut flaskor och linda in livsmedel.

Använd kylen på bästa sätt

• Använd knappen KYLFUNKTION för att reglera temperaturen (se Beskrivning).
• Tryck på knappen SUPER COOL (snabbkylning) för att snabbt sänka temperaturen, t.ex. när kylutrymmet har fyllts efter ett stort matinköp. Funktionen kopplar från automatiskt när nödvändig tid har förflutit.
• Ställ endast in kall eller ljummen mat och undvik att ställa in varm mat (se Säkerhetsföreskrifter och råd).
• Kom ihåg att tillagade livsmedel inte håller längre än råa livsmedel.
• Ställ inte in vätskor i behållare utan lock: Detta ökar fuktigheten inuti kylen och kondens bildas.
  ! Var uppmärksam på strävans placering vid stängningen av kylskåpsdörrar (se figur)

Hyllorna kan dras ut och regleras i höjd med därtill avsedda skenor för placering av större behållare eller livsmedel.

TEMPERATURINDIKATOR ^* : För att fastställa det kallaste området i kylen.

1. Kontrollera att indikatorn visar OK (se figur).

1. Om texten OK inte visas betyder det att temperaturen är för hög: Ställ in en lägre temperatur och vänta 10 timmar tills temperaturen har stabiliserats.
2. Kontrollera indikatorn igen: Reglera på nytt om det är nödvändigt. Om stora mängder livsmedel har ställts in eller om dörren för kylen har öppnats ofta är det normalt att indikatorn inte visar OK. Vänta minst 10 timmar innan vredet för KYLENS FUNKTION vrids till ett högre läge.

Använd frysen på bästa sätt

• Använd knappen FRYSFUNKTION för att reglera temperaturen (se Beskrivning).
• Frys inte in livsmedel som håller på att tina eller har tinat. Sådana livsmedel måste tillagas för att konsumeras (inom 24 timmar).
• Färska livsmedel ska inte placeras så att de kommer i kontakt med redan infrysta livsmedel. Färska livsmedel ska placeras i det övre utrymmet för INFRYSNING och FÖRVARING där temperaturen sjunker under -18^ och garanterar en snabb infrysning.
• För att frysa in mat på ett korrekt och säkert sätt ska funktionen SUPER FREEZE aktiveras 24 timmar innan maten sätts in. Efter att maten har satts in måste funktionen SUPER FREEZE aktiveras igen. Sedan stängs funktionen av automatiskt efter 24 timmar.
• Lägg aldrig in igenkorkade eller hermetiskt tillslutna glasflaskor i frysen. De kan gå sönder.
• Max. mängd livsmedel som kan frysas in dagligen anges på märkskylten som sitter i kylutrymmet nedan till vänster (t.ex.: 4 kg/24h).
• Vid infrysning (om frysen redan är i drift): Tryck på knappen snabbfrysning SUPER FREEZE (respektive blå kontrollampa tänds), ställ in maten och stäng dörren. Funktionen kopplas från automatiskt efter 24 timmar eller när önskad temperatur nås (lampan släcks).

! Ställ inte mat med stor volym i den del av den övre fryslådan där Ice Device finns.

! Undvik att öppna dörren under infrysningen.

! Vid strömavbrott eller vid fel ska dörren för frysen inte öppnas: På detta sätt kan kylda och frysta livsmedel förvaras utan problem under cirka 9 - 14 timmar.

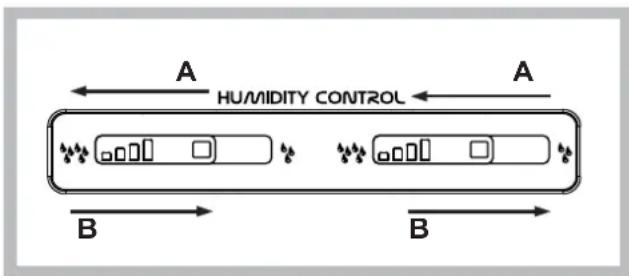

FRUKT- OCH GRÖNSAKSLÄDA\*

Frukt- och grönsakslådorna som finns i kylskåpet är särskilt utformade för att hålla frukt och grönsaker fräscha och krispiga. Öppna fuktreglaget (position B)om du vill förvara maten i en torrare miljö (t.ex. för frukt), eller stäng (läge A) för en fuktigare miljö (t.ex. för grönsaker).

* Variabler för nummer och/eller position, finns endast på vissa modeller.

Easy Ice ^*

De dubbla isboxarna har utformats för att maximera utrymmet i fryslådan och för att komma åt isen på ett snabbt och enkelt sätt. Isboxarna kan staplas eller fyllas och användas separat. Specialfästet gör dessutom Easy Ice till en extremt flexibel lösning eftersom det går att ställa den båda till höger och vänster i de första lådorna.

Denna zon är särskilt avsedd för förvaring av färska livsmedel såsom kött och fisk. Tack vare den låga temperaturen inuti facket kan förvaringstiderna i Food Care Zone förlängas med upp till en vecka.

Food Care Zone 0°C / Safe Defrost\*:

Ett utrymme för att upprätthålla känslig mat färsk såsom kött och fisk. Tack vare den låga temperaturen i utrymmet (mellan -2 och +3 °C) kan livsmedlen förvaras upp till en vecka (test utförda på köttprodukter) utan att näringsämnen, utseende och smak försämras.

Detta utrymme är särskilt lämpligt för att frosta av livsmedel på ett hälsosamt sätt, då avfrostning vid låga temperaturer hämmar tillväxten av mikroorganismer, bevarar smaken och de organoleptiska egenskaperna.

Utrymmet ska inte användas för frukt, grönsaker och sallader, men är lämpligt för: Mjölk och mjölkprodukter, färsk pasta, färsk fylld pasta (samt även tillagade livsmedel eller matrester).

Koppla från strömmen

Vid rengöring och underhåll ska apparaten kopplas från elnätet:

1 Tryck ned knappen FRYSFUNKTION och knappen SUPERFRYS i 3 sekunder för att stänga av produkten
2. Dra ut stickkontakten ur vägguttaget.

! Om du inte följer denna procedur kan larmet lösa ut: Larmet beror inte på någon felfunktion. För att återställa normal funktion, sätt tillbaka stickkontakten, tryck på knappen FRYSENS FUNKTION och SUPER FREEZE, och ställ in FRYSENS FUNKTION på önskat värde.

Rengör apparaten

• De yttre och inre delarna samt tätningslisten av gummi kan rengöras med en svamp indränkt med ljummet vatten och natriumbikarbonat eller mild tvål. Använd inte lösningsmedel, slipmedel, blekmedel eller ammoniak.
• De utdragbara tillbehören kan blötläggas i varmt vatten och tvål eller handdiskmedel. Skölj och torka dem försiktigt.
• Apparatens baksida har en benägenhet bli dammig. Dammet kan tas bort försiktig med hjälp av dammsugarröret efter att apparaten har stängts av och stickkontakten har dragits ut. Ställ in dammsugaren på medeleffekt.

Undvik mögel och dålig lukt

• Apparaten är tillverkad av hygieniska material som inte överför lukt. För att bibehålla denna effekt är det nödvändigt att maten alltid täcks över och försluts ordentligt. Detta förhindra dessutom att fläckar bildas.
• Om du vill stänga av apparaten under en längre tid ska den rengöras invändigt. Lämna sedan dörrarna öppna.

Funktionen I Care

Funktionen I Care kan sättas på för att optimera energiförbrukningen. Denna funktion aktiveras genom att hålla både knappen SUPERCOOL och knappen för kylens funktion nedtryckta i minst 6 sekunder. När denna funktion aktiveras tänds 4 kontrollampor i 2 sekunder: Kontrollampan SUPER COOL, kontrollampan SUPER FREEZE och de två temperaturlamporna (en för kylen och en för frysen). Efter 5 sekunder ändras displayen till energisparläge och kontrollamporna släcks. Displayen fortsätter att vara släckt även när dörren öppnas. Det är bara att trycka på någon av knapparna för att sätta på den igen. Det går att ändra temperaturen genom att trycka på knapparna + och - som sitter till höger. Optimering av konsumtionen sker 48 timmar efter att funktionen har aktiverats. För stänga av funktionen I Care, stäng av produkten (se beskrivning). Produkten kan sedan sättas på för normal funktion. I fuktiga miljöer kan kondens bildas på dörrarna när funktionen I Care används. När funktionen stängs av återställs dock normala driftförhållanden för utrustningen.

Byte av lampa

Tack vare sitt diffusa kraftfulla ljus ger den nya LED-belysningen en god belysning över innehållet i kylskåpet utan några skuggade områden. Om det är nödvändigt att byta ut lysdioden, kontakta serviceverkstaden.

Säkerhetsföreskrifter och råd

! Apparaten är framtagen och konstruerad i enlighet med internationella säkerhetsföreskrifter. Dessa föreskrifter ingår i bruksanvisningen av säkerhetsskäl och ska läsas med stor uppmärksamhet.

CE

Denna apparat är i enlighet med följande EU-direktiv:

• 73/23/CEE från 19/02/73 (Lågspänningsdirektiv) och följande ändringar.
• 89/336/CEE från 03/05/89 (Elektromagnetisk kompatibilitet) och följande ändringar.
• 2002/96/CE.

Säkerhet i allmänhet

• Apparaten är avsedd för en ej yrkesmässig användning i hemmet.
• Apparaten ska användas för att förvara och frysa mat. Apparaten ska endast användas av vuxna personer och i enlighet med anvisningarna i denna bruksanvisning.
• Apparaten får inte installeras utomhus (ej heller om utrymmet är skyddat) eftersom det är mycket farligt att låta den utsättas för väder och vind.

- Ta inte i apparaten med bara fötter eller med våta eller fuktiga händer eller fötter.

- Ta inte på de inre kyldelarna: Det finns risk för köldskador och andra skador.

- Ta tag i stickkontakten när du ska dra ut den ur vägguttaget. Dra inte i sladden.

- Det räcker inte med att stänga av produkten för att koppla från alla elektriska anslutningar.

- Ingrip aldrig på inre mekanismer för att försöka reparera apparaten vid funktionsfel.

- Använd inga vassa verktyg eller elektriska apparater inuti utrymmen för fryst mat, såvida dessa inte har rekommenderats av tillverkaren.

- Stoppa inte in iskuber i munnen som precis har tagits ut ur friesen.

- Denna utrustning ska inte användas av barn, personer med psykiska eller fysiska handikapp eller som saknar erfarenhet av utrustningen. Undantag kan göras om utrustningen används under översikt av en vuxen eller om erforderliga anvisningar har getts angående användningen av utrustningen av en person som ansvarar för deras säkerhet. Barn ska hållas under uppsikt för att försäkra dig om att de inte leker med utrustningen.

- Emballagematerialet ska inte användas som leksaker för barn.

Kassering

• Kassering av emballagematerialet: Respektera lokala föreskrifter, så att emballaget kan återanvändas.
• Det europeiska direktivet 2002/96/EC gällande Waste Eelectrical and Electronic Equipment (WEEE – hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat. Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Spara energi och värna om miljön

- Installera apparaten i en sval och välventilerad omgivning. Skydda apparaten mot direkt solljus och undvik att placera den i närheten av värmekällor.

- Öppna dörrarna så lite som möjligt när du ställer in eller tar ut livsmedel ur apparaten. Varje gång som dörrarna öppnas förbrukas en stor mängd energi.

- Fyll inte apparaten med för mycket livsmedel: För en god förvaring ska den kalla luften kunna cirkulera fritt. Om cirkuleringen förhindras arbetar kompressorn oavbrutet.

- Ställ inte in varma livsmedel: En höjning av den inre temperaturen tvingar kompressorn att arbete hårt och mycket energi slösas bort.

Fel och åtgärder

Det kan inträffa att apparaten inte fungerar. Innan du ringer till Kundservice (se Kundservice) ska du kontrollera att det inte rör sig om ett problem som kan åtgårdas på ett enkelt sätt med hjälp av följande lista.

Ingen lampa är tänd.

- Stickkontakten är inte ordentligt instucken i vägguttaget (eller inte tillräckligt instucken för att ge kontakt), i annat fall kan det saknas ström i huset.

Motorn startar inte.

- Apparaten är försedd med en motorskyddskontroll (se Start och användning).

Kontrollamporna lyser svagt.

- Dra ut stickkontakten, vrid den ett varv runt sig själv och stick sedan åter in den i vägguttaget.

a) Larmet ljuder.

a) Kylens dörr har varit öppen mer än två minuter. Signalen tystnar när dörren stängs. I annat fall kan det hända att avstängningsproceduren inte har skett på ett korrekt sätt (se Underhåll).

b) Ljudsignalen hörs och de två blå lamporna blinkar.

b) Apparaten signalerar att temperaturen i frysen är för hög. Det rekommenderas att livsmedlens skick kontrolleras: Det kan vara nödvändigt att kasta livsmedlen.

c) Larmet ljuder och de två blå kontrollamporna och den gröna kontrollampan blinkar.

c) Apparaten signalerar att temperaturen i frysen är farligt hög: Livsmedlen måste kastas.

b/c) I båda fallen upprätthålls en temperatur runt 0 °C för att livsmedlen inte ska frysas in på nytt. Stäng av ljudsignalen på följande sätt: Öppna och stäng frysens dörr. För att återställa normal funktion ska produkten stängas av och sättas på med knapparna på kontrollpanelen (se beskrivningen).

Kylen och frysen kyler dåligt.

• Dörrarna stänger inte ordentligt eller så är packningarna skadade.
  • Dörrarna öppnas väldigt ofta.
• Vreden för FRYSENS OCH KYLENS FUNKTION är inte i korrekt läge (se Beskrivning).
• Kylskåpet eller frysen har fyllts för mycket.

Livsmedlen fryser i kylen.

• Temperaturen är inte korrekt inställd (se beskrivning)
• Livsmedlen är i närheten av ventilationsöppningarna.

Motorn är kontinuerligt i drift.

- Knappen SUPERFRYS har tryckts in (snabbfrysning): Den blå lampan SUPERFRYS är tänd eller blinkar (se Beskrivning).

- Dörren är inte ordentligt stängd eller har öppnats ideligen.

- Omgivningstemperaturen är mycket hög.

Apparaten ger ifrån sig mycket buller.

• Apparaten står inte fullständigt plant (se Installation).
• Apparaten har installerats mellan möbler eller föremål som vibrerar och avger buller.
• Den inre kylgasen avger ett lätt buller även när kompressorn är stillastående: Detta är normalt.
