BRUKSANVISNING BMWD 742 (EU) Hotpoint Ariston

Innehållsförteckning

Uppackning och nivellering

Anslutningar av vatten och el

Första tvättcykeln

Tekniska data

Anvisningar för installatören

Underhåll och skötsel, 6

Avstängning av vatten och el

Rengöring av tvättmaskinen

Rengöring av tvättmedelslådan

Skötsel av luckan och trumman

Rengöring av pumpen

Kontrollera vatteninloppsslangen

Råd och föreskrifter, 7

Säkerhet i allmänhet

Kassering

Manuell öppning av lucka

Beskrivning av tvättmaskinen, 8-9

Kontrollpanel

Display

Hur ett tvättprogram startas, 10

Program och funktioner, 11

Programtabell

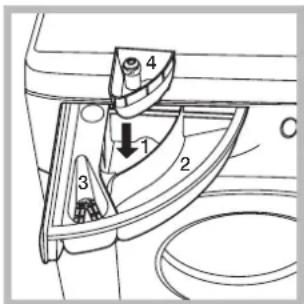

Tvättfunktioner

Tvättmedel och tvättgods, 12

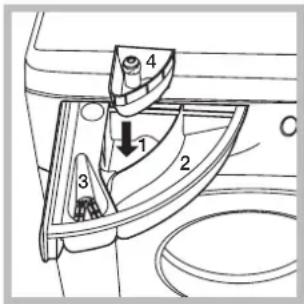

Tvättmedelsfack

Förbered tvättgodset

Speciella program

Balanseringssystem för lasten

Fel och åtgärder, 13

Service, 14

! Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen förblir tillsammans med Tvätt- och torkmaskinen så att den nye ägaren kan ta del av dess information och varningar.
! Läs noggrant anvisningarna: Det finns viktig information angående installation, användning och säkerhet.

Uppackning och nivellering

Uppackning

1. Ta ur Tvätt- och torkmaskinen ur förpackningen.
2. Kontrollera att Tvätt- och torkmaskinen inte skadats under transporten. Om det skulle finnas skador ska du inte ansluta den utan kontakta återförsäljaren.

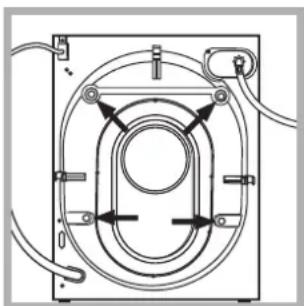

1. Ta bort de 4 skruvarna, som skyddat maskinen under transporten, samt gummidelen med dess avständsbricka, som sitter på bakstycket (se figur).

2. Stäng igen hålen med de medföljande plastpluggarna.

3. Spar alla delar: Om Tvätt- och torkmaskinen måste flyttas ska de monteras tillbaka.

! Emballagematerialet ska inte användas som leksaker för barn.

Nivellering

1. Installera Tvätt- och torkmaskinen på ett hårt och jämnt underlag utan att stödja den mot väggar, möbler eller annat.

1. Om golvet inte skulle vara fullständigt plant kan ojämnheten kompenseras genom att de främre fötterna dras åt eller lossas (se figur). Lutningsvinkeln, mätt på arbetsplanet, får inte överstiga 2°.

En ordentligt utförd nivellering ger maskinen stabilitet och hindrar uppkomsten av vibrationer, buller samt att maskinen flyttar sig under användningen. Om golvet har heltäckningsmatta eller en annan matta ska fötterna justeras på så sätt att det finns tillräckligt utrymme under Tvätt- och torkmaskinen för ventilationen.

Anslutningar av vatten och el

Anslutning av vatteninloppsslangen

1. Anslut inloppslangens ände och skruva fast den på en kal- lvattenkran som har en öppning med 3/4 gasgänga (se figur). Innan du ansluter slangen ska du låta vattnet rinna tills det är helt klart.

1. Anslut inlopps- slangen till Tvätt- och torkmaskinen genom att skruva fast den till det avsedda vatten- nuttaget i den bakre delen uppe till höger (se figur).

2. Se till att slangen inte har några veck eller är hopklämd.

! Kranens vattentryck måste befinna sig inom de värden som finns i tabellen över Tekniska Data (se sidan intill).
! Om längden på inloppsslangen inte är tillräcklig ska du vända dig till fackhandeln eller en auktoriserad tekniker.
! Använd aldrig begagnade slangar.
! Använd slangarna som följer med maskinen.

Anslut avloppsslangen, utan att böja den, till en avloppsledning eller ett väggavlopp som är placerat på en höjd mellan 65 och 100 cm från golvet,

eller lägg den i ett handfat eller ett badkar och bind fast den bifogade skenan på kranen (se figur). Den fria slangänden får inte vara nedsänkt i vatten.

! Vi avråder från att använda förlängningsslangar; om det ändå skulle vara nödvändigt måste förlängningsslangen ha samma diameter som originalslangen och den får inte vara längre än 150 cm.

Elektrisk anslutning

Innan du sätter i kontakten i uttaget ska du försäkra dig om att:

• Vägguttaget är jordanslutet och i enlighet med gällande standard.
• Uttaget klarar maskinens maxeffekt som anges i tabellen över Tekniska Data (se intill).
• Spänningstillförseln befinner sig inom de värden som anges i tabellen över Tekniska Data (se intill).
• Uttaget passar ihop med Tvätt- och torkmaskinens stickkontakt. Om det inte förhåller sig på detta vis ska du byta ut uttaget eller kontakten.

! Tvätt- och torkmaskinen får inte installeras utomhus, inte ens om installationsplatsen skyddas av ett tak, eftersom det är mycket farligt att utsätta den för regn och oväder.

! När Tvätt- och torkmaskinen har installerats ska strömuttaget vara lättåtkomligt.

! Använd inte skarvsladdar eller grenuttag.

! Kabeln ska inte böjas eller klämmas.

! Driftsladden får endast bytas ut av behöriga tekniker.

OBS! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Första tvättcykeln

Efter installationen, innan du börjar använda maskinen, ska du köra en tvättcykel med tvättmedel men utan tvättgods, genom att ställa in programmet <(60°C).

Tekniska data
Modell	BWMD 742
Mått	bredd 59,5 cmhöjd 81,5 cmdjup 54,5 cm
Kapacitet	från 1 till 7 kg
Elanslut-ningar	se märkskylten med tekni-ska egenskaper som sitterpå maskinen
Vattenan-slutningar	Max. tryck 1 MPa (10 bar)min. tryck 0,05 MPa (0,5bar)trummans kapacitet 52 liter
Centrifuge-ringshasti-ghet	upp till 1400 varv/min
Kontrol-lprogramenligtstandard1061/2010och1015/2010	Program (60^) (1:a nedtryckning);Bomull Standard 60°C.Program (40^) (2:a nedtryckning);Bomull Standard 40°C.
	Denna utrustning är i enlighetmed följande EU-direktiv:- 2004/108/CE (elektroma-gnetisk kompatibilitet)- 2012/19/EU - WEEE- 2006/95/CE (lågspänning)

Anvisningar för installatören

Montering av träpanelen på luckan och insättning av maskinen i köksinredning:

Om det är nödvändigt att skicka iväg maskinen för slutinstallationen efter att träpanelen har monterats, rekommenderas att lämna den i sitt originalemballage. För detta ändamål är emballaget konstruerat så att träpanelen kan monteras på maskinen utan att produkten packas upp fullständigt (se figurer nedan). Träpanelen som täcker framsidan får inte vara tunnare än 18 mm och kan fästas i gångjärn både på höger och vänster sida. Av praktiska skäl rekommenderas att träpanelens gångjärn sitter på samma sida som luckans gångjärn (vänster).

Fig. 1

Fig. 2

• 6 st. självgängande skruvar l = 13 mm typ A.
• 2 st. metriska skruvar med försänkt huvud l = 25 mm typ B. För fastsättning av magnetens motplatta på köksinredningen.
• 4 st. metriska skruvar l = 15 mm typ C. För montering av gångjärnshållare på köksinredningen.
• 4 st. metriska skruvar l = 7 mm typ D. För montering av gångjärnshållare.

Montering av delar på maskinens framsida.

• Montera gångjärnshållarna på framsidan genom att placera hålet som markeras med en pil i fig. 1 mot framsidans insida. Lägg emellan en avständsbricka (fig. 4 / B) och dra åt med skruvar av typ C.
• Montera magnetens motplatta på motsatt sida ovantill. Lägg emellan två avständsbrickor (fig. 4/B) och dra åt med två skruvar av typ B.

Användning av borrmallen.

• Rikta in borrmallen på panelens vänstra övre sida efter linjerna som har markerats på ändarna för att markera hålens positioner på panelens vänstra sida.
• Rikta in borrmallen på panelens högra övre sida för att markera hålens positioner på panelens högra sida.
• Använd en lämpligt dimensionerad fräs för att borra de fyra sätena för de två gångjärnen, gummipluggen och magneten.

Montera delarna på träpanelen (luckan).

- Sätt i gångjärnen i de förberedda hålen (den rörliga delen av gångjärnet ska vara vänd mot panelens utsida) och fäst den med 4 skruvar typ A.

- Sätt in magneten i sätet på den motsatta sidan av gångjärnen och fäst den med två skruvar typ B.

- Sätt in gummipluggen i sätet nedtill. I detta läge kan panelen monteras på maskinen.

Montering av panelen på maskinen.

Sätt in gångjärnets kil som markeras med pilen i fig. 2 i gångjärnshållarens säte. Tryck panelen mot maskinens framsida och fäst de två gångjärnen med skruvar av typ D.

Fastsättning av sockelhållare.

Om maskinen är installerad i ena änden av köksinredningen kan den ena eller båda sockelhållarna monteras som visas i fig. 8. Reglera stödets höjd efter sockelns läge och fäst sockeln i hållaren (fig. 9) om det är nödvändigt.

Montera sockeln på följande sätt (fig. 8): Fäst vinkeljärnet P med skruven R och stick in sockelhållaren Q i därtill avsedd springa. Dra fast sockelhållaren i vinkeljärnet P med skruv R när sockelhållaren är i önskat läge.

Insättning av maskinen i köksinredningen.

• Tryck in maskinen i öppningen och rikta in den med den övriga köksinredningen (fig. 6).
• Vrid på justerfötterna för att höja maskinen till önskad höjd.
• För att justera träpanelen i vertikal och horisontell riktning, vrid på skruvarna C och D som visas i fig. 7.
  Viktigt! Stäng den nedre delen av framsidan med sockeln som ska ligga an mot golvet.

Fig. 6 Fig. 7

Tillbehör som medlevereras för justering i höjdled.

Inuti locket av polystyren (fig. 10) finns: 2 tvärstycken (G) 1 list (M). Inuti trumman finns: 4 extrafötter (H), 4 skruvar (I), 4 skruvar (R), 4 muttrar (L) och 2 sockelhållare (Q).

Fig. 10

Justering av maskinen i höjdled.

Maskinen kan justeras i höjdled (från 815 mm till 835 mm) genom att vrida på den 4 stödfötterna. Om den ovannämnda höjden inte är tillräcklig, är det möjligt att höja den upp till 870 mm med hjälp av följande tillbehör: 2 tvärstycken (G), 4 stödfötter (H) 4 skruvar (I), 4 muttrar (L). Gör på följande sätt (fig. 11): Ta bort de 4 originalfötterna och placera ett tvärstycke G framtill på maskinen. Fäst tvärstycket med skruvarna I (fäst skruvarna i originalfötternas hål) och sätt sedan i de nya stödfötterna H. Upprepa denna procedur baktill på maskinen. Justera i stödfötterna H. Maskinen kan sänkas eller höjas från 835 mm till 870 mm. Dra åt muttrarna L på tvärstycket G när maskinen är inställd på önskad höjd. För att reglera maskinen till en höjd på mellan 870 mm och 900 mm, är det nödvändigt att montera listen M och justera stödfötterna H till önskad höjd. Montera listen på följande sätt: Lossa de tre skruvarna N som sitter på den främre delen av toppen. Sätt in listen M som visas i fig. 12, dra sedan åt med skruvarna N.

Fig. 11 Fig. 12

Avstängning av vatten och el

• Stäng av vattenkranen efter varje tvätt. så sätt begränsas slitaget av tvättmaskinens vattensystem och risken för läckage undviks.
• Ta ur kontakten ur uttaget när du tvättmaskinen och under underhållsingreppen.

Rengöring av tvättmaskinen

De yttre delarna och gummidelarna kan göras rent med en trasa indränkt med ljummen tvållösning. Använd inte lösningsmedel eller slipmedel.

Rengöring av tvättmedelslådan

Dra ut facket genom att lyfta upp det och dra det utåt (se figur). Tvätta det under rinnande vatten. Denna rengöring ska utföras ofta.

Skötsel av luckan och trumman

- Lämna alltid luckan på glänt för att hindra att dålig lukt bildas.

Rengöring av pumpen

Tvättmaskinen är försedd med en självren-görande pump som inte behöver något underhåll. Det kan dock hända att små föremål (mynt, knappar) faller ned i förkammaren, som skyddar pumpen, och som är placerad i dess nedre del.

! Försäkra dig om att tvättcykeln är avslutad och ta ur kontakten.

För att komma åt förkammaren:

1. Lossa locket genom att vrida det moturs (se figur): Det är normalt att lite vatten rinner ut.

2. Gör rent insidan noggrant.

3. Skruva tillbaka locket.

Kontrollera vatteninloppsslangen

Kontrollera inloppsslangen minst en gång om året. Om den har sprickor eller skåror ska den bytas ut: Under tvättcyklerna kan plötsliga brott uppstå på grund av det starka trycket.

! Använd aldrig begagnade slangar.

Säkerhetsföreskrifter och råd

! Tvättmaskinen har utarbetats och tillverkats i överensstämmelse med internationell säkerhetsstandard. Dessa säkerhetsföreskrifter bifogas av säkerhetsskäl och ska läsas noggrant.

Säkerhet i allmänhet

• Denna utrustning har tillverkats för att endast användas i hemmet.
• Denna utrustning kan användas av barn från 8 år och uppåt samt av personer med nedsatta fysiska, sensorisk eller mentala förmågor eller med bristande erfarenhet och kunskap om de övervakas av eller har instruerats på ett lämpligt sätt angående en säker användning av utrustningen och förstår riskerna i samband med användningen. Barn får inte leka med utrustningen. Rengörings- och underhållsmomenten får inte utföras av barn utan en vuxens tillsyn.

- Rör inte i tvättmaskinen om du är barfota eller med fuktiga händer eller fötter.

- Ta inte ut stickkontakten ur vägguttaget genom att dra i elkabeln. Ta istället tag i stickkontakten.

- Öppna inte tvättmedelsfacket när maskinen är igång.

- Rör inte avloppsvattnet eftersom det bli vara mycket varmt.

- Öppna aldrig luckan med våld: Säkerhetsmekanismen som skyddar mot att den öppnas ofrivilligt kan skadas.

- I händelse av fel ska du aldrig utföra ingrepp på inre mekanismer för att utföra reparationer.

- Kontrollera alltid att inga barn närmar sig maskinen då den är igång.

• Under tvättcykeln blir luckan varm.

- Om tvättmaskinen måste flyttas ska detta ske med försiktighet och av minst två eller tre personer. Detta ska inte göras av en enda person eftersom maskinen är mycket tung.

- Innan du lägger in tvätten ska du kontrollera att trumman är tom.

Kassering

• Kassering av emballagematerial: Respektera gällande lokala föreskrifter, på så sätt kan emballaget återanvändas.
• Det europeiska direktivet 2012/19/EU - WEEE gällande Waste Eelectrical and Electronic Equipment (hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa.

Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat. Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

Manuell öppning av lucka

Om det inte går att öppna luckan på grund av ströma- vbrott och du vill ta ut tvätten för att hänga den, gör på följande sätt:

1. Dra ut stickkontakten ur strömuttaget.
2. Kontrollera att vattennivån i maskinen är lägre än lucköppningen. Töm i annat fall ut vattnet genom avlopps- slangen i en hink, se figuren.
3. Dra fliken som indikeras i figuren utåt tills dragstången av plast lossnar från spärren. Dra sedan dragstången nedåt tills ett "klick" hörs, som betyder att luckan har lossats.

Beskrivning av tvättmaskinen

SE

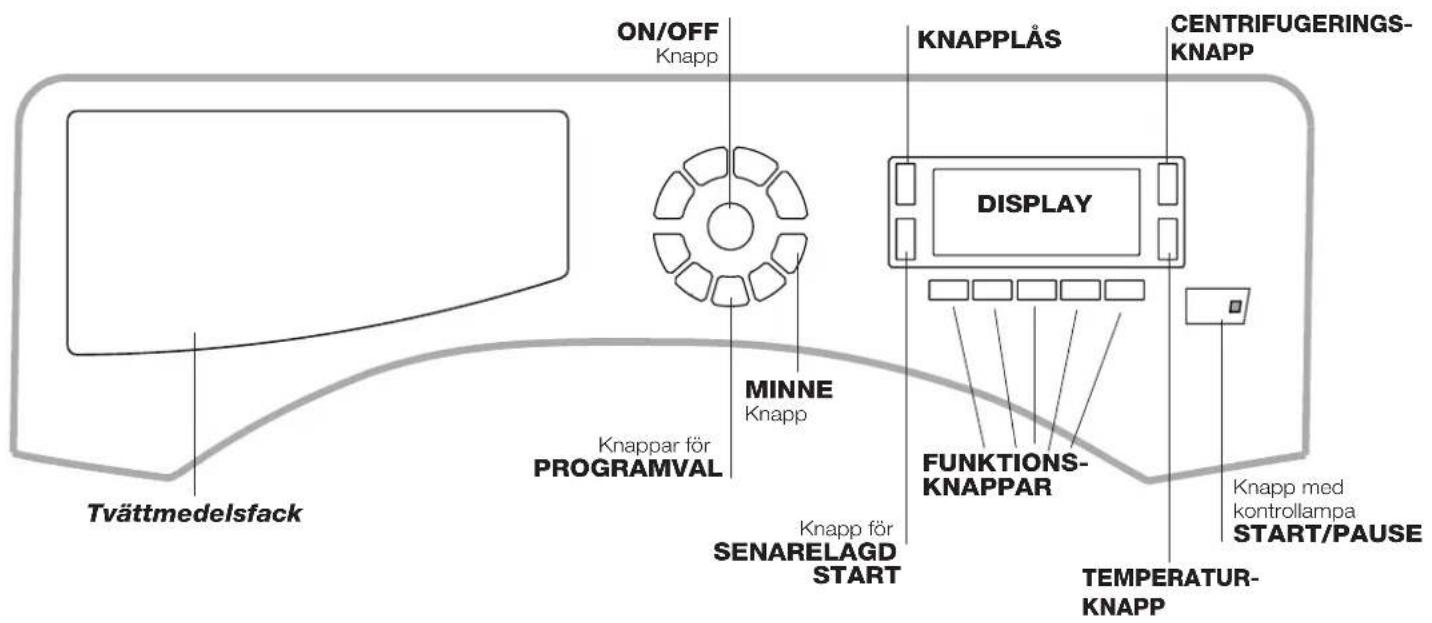

Kontrollpanel

Tvättmedelsfack för att fylla på tvättmedel och tillsatser (se "Tvättmedel och tvättgods").

ON/OFF knapp 📣tryck kort på knappen för att sätta på eller stänga av maskinen. Kontrollampan START/PAUSE som blinkar långsamt grönt indikerar att maskinen är tillslagen. För att stänga av tvättmaskinen under tvättprogrammet, tryck ned knappen en längre stund (cirka 2 sek.). Maskinen stängs inte av om knappen trycks ned kort eller av misstag. Om maskinen stängs av under pågående tvättning, annulleras tvättningen.

Knappar för PROGRAMVAL: för att ställa in önskat program (se "Programtabell").

MINNE knapp: håll ned knappen för att spara ett program och önskade inställningar. För att hämta ett tidigare sparat program, tryck på knappen MINNE.

FUNKTIONSKNAPPAR: tryck på knappen för att välja önskad funktion. På displayen tänds respektive kontrollampa.

CENTRIFUGERINGSKNAPP: Tryck på denna knapp för att minska eller utesluta centrifugeringen fullständigt. Värdet visas på displayen.

TEMPERATURKNAPP 📄tryck på denna knapp för att sänka temperaturen: Värdet visas på displayen.

KNAPPLÅS tryck ned knappen i cirka 2 sekunder för att aktivera blockeringen av kontrollpanelen. Tänd symbol indikerar att kontrollpanelen är blockerad. På detta sätt förhindras att programmen ändras av misstag, användbart om det finns barn i hemmet. Tryck ned knappen i cirka 2 sekunder för att deaktivera blockeringen av kontrollpanelen.

Knapp för SENARELAGD START 📋tryck på denna knappen för att ställa in en senarelagd start för valt program. Senareläggningen visas på displayen.

Knapp med kontrollampa START/PAUSE: När den gröna kontrollampan blinkar långsamt, tryck på knappen för att starta en tvättning. När programmet har startat lyser kontrollampan med fast sken. För att avbryta tvättprogrammet, tryck åter på knappen. Kontrollampan blinkar orange. Om symbolen måte är tänd kan luckan öppnas. Tryck åter på knappen för att återstarta tvättningen från den punkt där den har avbrutits.

Standby-läge

Denna tvättmaskin överensstämmer med ny lagstiftning om energibesparing och är försedd med ett självavstängningssystem (standby) som aktiveras 30 minuter efter att maskinen inte längre används. Tryck kort på ON/OFF-knappen och vänta tills maskinen startar på nytt.

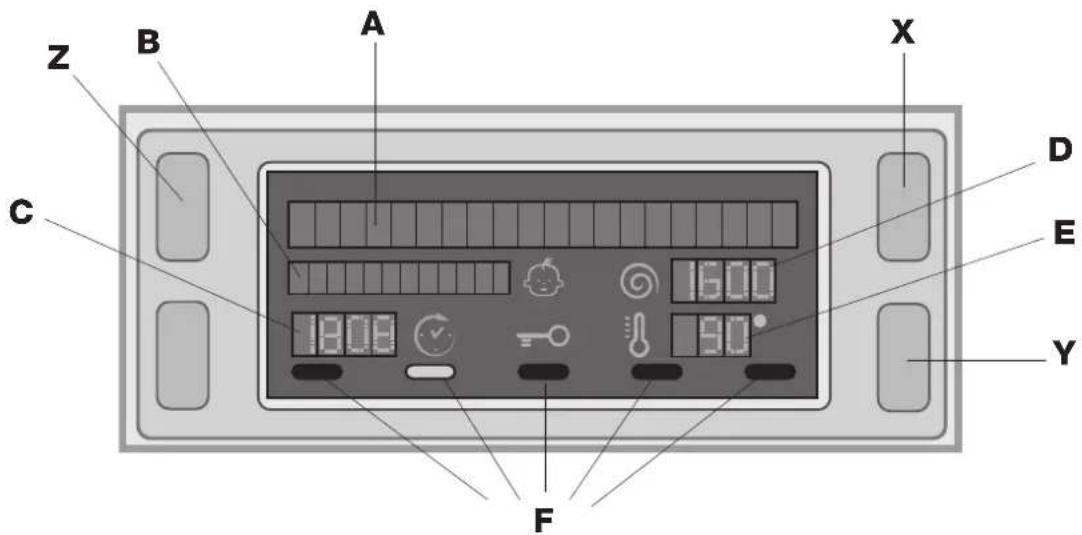

Display

Displayen är användbar när maskinen programmeras och ger mycket information.

På de två övre raderna A och B visas valt tvättprogram, pågående tvättfas och all information om programmets förlopp.

På raden C visas återstående tid för pågående tvättcykel och om en SENARELAGD START har ställts in visas hur lång tid som återstår innan programmet startas.

På raden D visa max. centrifugeringsvarvtal för maskinen, baserat på inställt program. Om ingen centrifugering kan köras för programmet är raden släckt.

På raden E visa max. temperatur för maskinen, baserat på inställt program. Om temperaturen inte kan ställas in för programmet är raden släckt.

Kontrollamporna F varierar beroende på funktion och tänds när vald funktion kan användas för inställt program.

Symbol för låst lucka =0

Tänd kontrollampa meddelar att luckan är blockerad för att förhindra att luckan öppnas av misstag. För att undvika skador är det nödvändigt att symbolen slocknar innan luckan öppnas.

OBS! Om funktionen SENARELAGD START är aktiv kan inte luckan öppnas. För att öppna luckan, ställ maskinen i pausläge genom att trycka på knappen START/PAUSE.

! När maskinen startas första gången ombeds du välja språk och displayen visar automatiskt menyn för att välja språk. Tryck på knapparna X och Y för att välja önskat språk. Bekräfta valet med knappen Z.

Om du vill ändra språk: Stäng av maskinen, tryck samtidigt ned X, Y och Z-knapparna tills det hörs en ljudsignal. Menyn för val av språk visas.

Hur ett tvättprogram startas

1. SÄTTA PÅ MASKINEN. Tryck på knappen och på displayen visas texten VÄLKOMMEN. Kontrollampan START/PAUSE blinkar långsamt grönt.
2. LÄGG I TVÄTTEN. Öppna luckan. Lägg i tvätten. Se till att inte överskrida mängden tvätt som anges i programtabellen på nästa sida.
3. DOSERA TVÄTTMEDLET. Dra ut tvättmedelsfacket och håll i tvättmedlet i de därtill avsedda facken, som beskrivs i "Tvättmedel och tvättgods".
4. STÄNG LUCKAN.
5. VÄLJA PROGRAM. Tryck på en av knapparna för PROGRAMVAL för att välja önskat program. Programnamnet visas på displayen och programmet är förknippat med en temperatur och en centrifugeringshastighet som kan ändras. På displayen visas programmets tidslängd.
6. GÖRA ÄNDRINGAR I TVÄTTPROGRAMMET. Tryck på därtill avsedda knappar:

temperaturen och/eller centrifugeringen.

Maskinen väljer automatiskt max. temperatur och centrifugering för inställt program och kan därför inte ökas. Tryck på knappen för att stegvis minska temperaturen ned till kallt vatten "OFF". Tryck på knappen för att stegvis minska centrifugeringen tills den stängs av "OFF". Om knapparna trycks ned ännu en gång återgår värdena till maximivärdena.

! Undantag: Om programmet □(60°C) (1:a nedtryckning) väljs kan temperaturen ökas till 90°.

tällning av en senarelagd start.

För att ställa in en senarelagd start för valt program, tryck på denna knapp tills önskad fördröjningstid visas. När detta tillval är aktivt visas symbolen på displayen. För att ta bort den senarelagda starten, tryck på knappen tills texten OFF visas på displayen.

Ändra programmets inställningar.

• Tryck på denna knapp för att aktivera funktionen. Knappens kontrollampa tänds.
• Tryck åter på knappen för att koppla från funktionen och respektive kontrollampa släcks.

! Om den funktion som valts inte är förenlig med det inställda programmet, kommer kontrollampan att blinka och funktionen aktiveras inte.

! Om vald funktion inte är kompatibelt med ett tidigare valt tillval, blinkar kontrollampan för det första tillvalet som har valts och endast det andra tillvalet aktiveras. Kontrollampan för det aktiverade tillvalet tänds.

! Rekommenderad last och/eller programmets tidslängd kan variera för de olika funktionerna.

1. STARTA PROGRAMMET. Tryck på knappen START/PAUSE. Respektive kontrollampa lyser med grönt fast sken och luckan låses (symbolen LÄST LUCKA-O visas). Under tvättningen visas namnet på aktuell fas på displayen. För att ändra ett tvättprogram under pågående tvättprogram, avbryt tvättprogrammet med knappen START/PAUSE (kontrollampan START/PAUSE blinkar längsamt orange). Välj sedan önskat program och tryck åter på knappen START/PAUSE.

För att öppna luckan under pågående tvättprogram, tryck på knappen START/PAUSE. Om symbolen LÄST LUCKA inte visas kan luckan öppnas. Tryck åter på knappen START/PAUSE för att återstarta programmet från den punkt där det har avbrutits.

1. PROGRAMMETS SLUT. Texten "PROGRAMSLUT" visas på displayen. När symbolen LUCKLÅS inte visas kan luckan öppnas. Öppna luckan, töm ut tvätten och stäng av maskinen.

! Om du vill stänga av ett tvättprogram som redan har startats, tryck länge på knappen. Programmet avbryts och maskinen stängs av.

Programtabell

Program	Beskrivning av programmet	Max. temp. (°C)	Max. hasti- ghet (varv/ min)	Tvättmedel				Max. last (kg)	Restfuktighet %	Energiförbruk- ning kWh	Total vattenan- vändning lt	Programmets langd
				Förtvätt	Tvätt	Blekme- del	Blekme- del
	Anti- Fläck	40°	1400	●	●	●	●	4	-	-	-	180'
	Bomull Standard 60°C (1) (1:a nedtryckning): mycket smutsig tålig vit- och kulörtvätt.	60° (Max. 90°)	1400	● (3)	●	●	●	7	53	1,10	52,5	190'
	Bomull Standard 40°C (2) (2:a nedtryckning): lätt smutsig ömtålig vit- och kulörtvätt.	40°	1400	-	●	●	●	7	53	0,99	82	185'
	Bomull Standard (3:a nedtryckning): lätt smutsig vittvätt och ömtåliga färger.	20°	1400	-	●	●	●	7	-	-	-	170'
	Syntet Intensiv (1:a nedtryckning): mycket smutsig tålig kulörtvätt.	60°	800	●	●	●	●	3	44	0,93	47	110'
	Syntet Intensiv (4) (1:a nedtryckning): mycket smutsig tålig kulörtvätt.	40°	800	●	●	●	●	3	44	0,57	46	95'
	Syntet Fintvätt (2:a nedtryckning): lättsmutsad tålig kulörtvätt.	40°	800	●	●	●	●	3	-	-	-	70'
	Snabbtvätt 60' (1:a nedtryckning): för att snabbt fräscha upp smutsade plagg (ej lämpligt för ylle, silke och plagg som ska handtvättas).	60°	1400	-	●	●	-	3,5	53	0,81	40	60'
	Snabbtvätt 30' (2:a nedtryckning): för att snabbt fräscha upp lätt smutsade plagg (ej lämpligt för ylle, silke och plagg som ska handtvättas).	30°	800	-	●	●	-	3	71	0,15	35	30'
M	My Cycle (Minne): gör att man kan lagra vilken typ av tvättcykel som helst.
	Anti Allergi	60°	1400	-	●	●	-	4	-	-	-	195'
	Ylle (Platinum Ylletvätt): för ylle, kashmir o.s.v.	40°	800	-	●	●	-	1,5	-	-	-	70'
	Skon/Fin	30°	0	-	●	●	-	1	-	-	-	80'
	Hög Centrifugering Bomull (1:a nedtryckning)	-	1400	-	-	-	-	7	-	-	-	16'
	Sköljning Bomull (2:a nedtryckning)	-	1400	-	-	●	●	7	-	-	-	36'
	Utpumpning (3:a nedtryckning)	-	0	-	-	-	-	7	-	-	-	2'

Programmets tidslängd som anges på displayen eller i bruksanvisningen är en uppskattad tid baserad på standardförhållanden. Effektiv tid kan variera beroende på ett stort antal faktorer såsom inloppsvattnets temperatur och tryck, omgivningstemperatur, mångd tvättmedel, mångd och typ av last, lastens järmvikt samt tillval som har valts.
1) Tvättprov har utförts i enlighet med standard 1061/2010: Ställ in programmet med en temperatur på 60°C (1:a nedtryckning).
Detta program är avsett för normalt smutsig bomulstvätt som kan tvättas i 60°C och är det snålaste programmet vad gäller energi och vatten. Den verkliga tvättemperaturen kan skilja sig från den som anges.
2) Tvättprov har utförts i enlighet med standard 1061/2010: Ställ in programmet med en temperatur på 40°C (2:a nedtryckning).
Delta program är avsett för normalt smutsig bomulstvätt som kan tvättas i 40°C och är det snålaste programmet vad gåller energi och vatten. Den verkliga tvättemperaturen kan skilja sig från den som anges.
3) Vid en temperatur på 60 °C kan inte "Förtvätt" funktionen aktiveras.
För alla Test Institutes:
2) Längt bomullsprogram: Ställ in programmet □ med en temperatur på 40 °C (2:a nedtryckning).
4) Långt syntetprogram: Ställ in programmet med en temperatur på 60 °C (1:a nedtryckning); temperatur på 40 °C (tryck på knappen TEMPERATUR).

Tvättfunktioner

! Om den funktion som valts inte är förenlig med det inställda programmet, kommer kontrollampan att blinka och funktionen aktiveras inte.

! Om vald funktion inte är kompatibelt med ett tidigare valt tillval, blinkar kontrollampan för det första tillvalet som har valts och endast det andra tillvalet aktiveras. Kontrollampan för det aktiverade tillvalet tänds.

Super Tvätt

Med hjälp av en stor mängd vatten i programmets inledande fas och längre tvättid, garante-rar detta tillval en tvättning med mycket gott resultat.

Denna funktion är användbar för att ta bort de mest envisa fläckar. Kan användas med eller utan klorblekmedel. Om du även vill bleka, sätt in tilläggsfacket 4 (ingår) i packet 1. Var noga när du häller i blekmedel så att du inte överstiger markeringen för "max"

som anges på mittappen (se figur). För att endast bleka utan att ett fullständigt tvättprogram körs, håll blekmedlet i tilläggsfacket 4, ställ in programmet "Sköljning" och funktionen "Super Tvätt".

! Användningen av extrafack 4 utesluter för Förtvättfunktionen.

Extra Sköljning

Med detta tillval ökas sköljeffekten och tvättmedlet tas bort på bästa möjliga sätt. Detta program rekommenderas för personer som har särskilt känslig hud.

Lättstruket

Genom att välja denna funktion ändras tvättningen och centrifugeringen på ett lämpligt sätt för att minska skrynklor på tvätten. I slutet av tvättprogrammet roterar tvättmaskinens trumma långsamt. Kontrollamporna för funktionen LÄTTSTRUKET och funktionen START/PAUSE blinkar (orange) och texten "PROGRAMSLUT" visas på displayen. För att avsluta programmet, tryck på knappen START/PAUSE eller knappen LÄTTSTRUKET.

Förtvätt

När denna funktion väljs körs förtvätten. Användbart för att ta bort envisa fläckar.

OBS! Fyll på tvättmedel i därtill avsett fack.

Eco Wash

Funktionen Eco Wash bidrar till att minska energiföbrukningen genom att vattnet som används för tvättningen inte värms upp - en fördel både för miljön och elräkningen. Den förstärkta tvätteffekten och den optimerade vattenförbrukningen garanterar faktiskt optimala resultat under samma tidslängd som för ett standardprogram. För bästa möjliga tvättresultat rekommenderas att använda ett flytande tvättmedel.

Tvättmedel och tvättgods

Tvättmedelsfack

Ett gott tvättresultat beror även på att tvättmedlet doseras korrekt: En överdriven dosering innebär inte att tvätten blir renare utan orsakar istället att tvättmaskinen får beläggningar och att miljön förorenas.

! Använd tvättmedel i pulverform för vita bomullsplagg, för förtvätt och vid tvättprogram över 60 °C.
! Följ anvisningarna som anges på tvättmedelsförpackningen.
! Använd inte tvättmedel avsett för handtvätt eftersom dessa bildar för mycket lödder.

Dra ut tvättmedelsfacket och fyll på tvättmedel och tillsatser enligt följande.

Fack 1: Tvättmedel för förtvätt (pulver)

Kontrollera att inte tilläggsfacket 4 är isatt innan du fyller på tvättmedel.

Fack 2: Tvättmedel (i pulver eller flytande form)

Flytande tvättmedel får endast fyllas på innan start.

Fack 3: Tillsatser (sköljmedel, o.s.v.)

Sköljmedlet får inte rinna över gallret.

Tilläggsfack 4: Blekmedel

Förbered tvätten

- Dela upp tvätten beroende på:

- Typ av material/symbolen på etiketten.

- Färgerna: Separera färgade plagg från vita.

• Töm fickorna och kontrollera knapparna.
• Överskrid inte de angivna värdena, som avser vikten för torr tvätt: se "Programtabell".

Hur mycket väger tvätten?

1 lakan 400-500 g
1 örngott 150-200 g
1 bordsduk 400-500 g
1 morgonrock 900-1200 g
1 handduk 150-250 g

Speciella program

Anti- Fläck 📋: programmet är lämpligt för tvätt av mycket smutsiga plagg, med tåliga färger. Programmet garanterar en högre tvättklass än standardklassen (klass A). Tvätta inte olikfärgade plagg med detta program. Vi rekommenderar att tvättmedel i pulverform används. För besvärliga fläckar rekommenderas att förbehandla med särskilda tillsatser.

Bomull Standard 20°: idealisk för tvätt med smutsig bomull. Den goda prestandan, även med kallt vatten (jämförbar med tvätt på 40°), garanteras av en mekanisk rörelse som arbetar med olika hastighetsvariationer med upprepa-de nära liggande toppar.

Anti Allergi: använd programmet för att ta bort de viktigaste allergenerna såsom pollen, kvalster, katt- och hundhår. Ylle: tvättprogrammet "Ylle" på denna tvättmaskin från Hotpoint har testats och godkänts av Woolmark Company för tvätt av ullplagg märkta med etiketten "endast handtvätt", förutsatt att tvättningen görs enligt anvisningarna på plagget och instruktionera som tillhandahålls från tvättmaskinstillverkaren. Hotpoint är det första tvättmaskinsmärket som har tilldelats Woolmark Companys certifiering Woolmark Apparel Care – Platinum för sin tvättprestanda samt vatten- och energiförbrukning. (M1126)

Skon/Fin: xnvänd programmet för tvättning av mycket ömtåliga plagg, med t.ex. strass eller paljetter. Det rekommenderas att vända avigsidan ut innan plaggen tvättas och lägga mindre plagg i den speciella påsen för tvätt av ömtåliga plagg.

För bästa möjliga resultat rekommenderas att använda flytande tvättmedel för ömtåliga plagg.

För tvätt av plagg av siden och gardiner, välj programmet och aktivera tillvalet, maskinen avslutar programmet med tvätten i blöt och kontrollampan binkar. För att tömma ut vattnet och för att ta ut tvätten, tryck på knappen START/PAUSE eller knappen

Balanseringssystem för lasten

För att undvika överdrivna vibrationer fördelar maskinen lasten på ett jämnt sätt före varje centrifugering. Det sker genom att ett antal rotationer utförs i följd med en hastighet som är något högre än tvätthastigheten. Om lasten trots upprepade försök inte fördelas perfekt, kör maskinen en centrifugering med lägre hastighet än vad som var avsett. Vid mycket stor obalans utför tvättmaskinen fördelningen av tvätten i stället för centrifugeringen. För främja en god fördelning av lasten och balansera den korrekt, rekommenderas att blanda stora och små plagg.

Den kan hända att maskinen inte fungerar. Innan du ringer till Kundservice (se Service) ska du kontrollera att det inte rör sig om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista.

Fel:

Möjliga orsaker/Åtgärd:

Tvättmaskinen går inte att sätta på.

- Kontakten är inte ordentligt isatt eller inte isatt alls i uttaget.

- Det saknas ström i bostaden.

Tvättcykeln startar inte.

- Luckan är inte ordentligt stängd.

- Knappen ON/OFF har inte tryckts in.

- Knappen START/PAUSE har inte tryckts in.

• Vattenkranen är inte öppen.

- En senare starttid har ställts in (se "Hur ett tvättprogram startas").

Tvättmaskinen tar inte in vatten (på displayen visas texten "VINGET VATTEN, KONTROLLERA TILLFÖRSEL").

- Vatteninloppsslangen är inte ansluten till kranen.

- Slangen är böjd.

• Vattenkranen är inte öppen.

- Det saknas vatten i bostaden.

• Vattentrycket är inte tillräckligt.

- Knappen START/PAUSE har inte tryckts in.

Tvättmaskinen tar in och tömmer ut vatten oavbrutet.

- Avloppsslangen har inte installerats på en höjd mellan 65 och 100 cm från marken (se "Installation").

- Avloppsslangens ände är nedsänkt i vatten (se "Installation").

• Väggutloppet har inget luftutsläpp.

Om problemet kvarstår efter dessa kontroller ska du stänga av vattenkranen och tvättmaskinen samt kontakta servicetjänsten. Om din bostad ligger högst upp i ett hus kan häverteffekter uppstå som gör att tvättmaskinen tar in och tömmer vatten oavbrutet. För att lösa detta problem finns särskilda hävertventiler att köpa som förhindrar denna effekt.

Tvättmaskinen tömmer inte eller centrifugerar inte.

- Programmet saknar tömning: Med vissa program måste tömningen startas manuellt (se "Program och funktioner").

- Funktionen LÄTTSTRUKET är aktiv: Tryck på knappen START/PAUSE för att fullfölja programmet ("Program och funktioner").

- Avloppslangen är böjd (se "Installation").

- Avloppsledningen är tilltäppt.

Tvättmaskinen vibrerar mycket under centrifugeringen.

- Trumman har inte lossats ordentligt vid installationen (se "Installation").

- Tvättmaskinen står inte plant (se "Installation").

- Tvättmaskinen är inträngd mellan möbler och väggar (se "Installation").

Tvättmaskinen läcker vatten.

- Vatteninloppsslangen är inte ordentligt åtskruvad (se "Installation").

- Tvättmedelsfacket är igensatt (för rengöring se "Underhåll och skötsel").

- Avloppslangen är inte ordentligt fastsatt (se "Installation").

Maskinen är blockerad, displayen blinkar och signalerar en felkod (t.ex.: F-01, F-.).

- Stäng av maskinen och dra ur stickkontakten ur vägguttaget. Vänta cirka 1 minut och sätt sedan på maskinen igen.

Om felet kvarstår, ring teknisk assistans.

De bildas för mycket lödder.

- Tvättmedlet är inte avsett för maskintvätt (det måste vara märkt med texten "för tvättmaskin", "för hand och i maskin", eller liknande).

- För stor mängd tvättmedel har doserats.

Innan du kallar på Servicetjänsten:

• Kontrollera om du kan åtgärda felet på egen hand (se "Fel och åtgärder").
• Starta programmet igen för att kontrollera om problemet är löst.

- Om det inte förhåller sig så ska du kontakta den auktoriserade Servicetjänsten på det telefonnummer som finns på garantisedeln.

! Anlita aldrig obehöriga tekniker.

Uppge:

• Typ av fel;
• Maskinmodell (Mod.);
• Serienummer (S/N).

Denna information hittar du på typskylten som sitter på tvättmaskinens bakstycke och på framsidan efter att luckan har öppnats.

KOMMISSIONENS DELEGERADE FÖRORDNING (EU) nr 1061/2010
Varumärke	HOTPOINT/ARISTON
Modell	BWMD 742 (EU)
Kapacitet i kg bomull	7
Energieffektivitetsklass på en skala mellan A + + + (låg förbrukning) till G (hög förbrukning)	A++
Energiförbrukning per år i kWh 1)	187
Energiförbrukning av standard programmet bomull 60 ° C vid full belastning i kWh 2)	1.105
Ergiförbrukning av standard programmet bomull 60 ° C vid dellast i kWh 2)	0.605
Energiförbrukning av standard programmet 40 ° C bomull vid dellast i kWh 2)	0.577
Strömförbrukning i avstängt läge i W	0.5
Strömförbrukning av-på-läget i W	8
Vattenförbrukningen per år i liter 3)	10038
Centrifugerings effekt på en skala från G (lågsta effekt) till A (max effekt)	B
Maximal centrifugeringshastighet uppnås 4)	1400
Restfuktighet 5)	53.0%
Programtid för "standard bomull 60 ° C" vid full belastning i minuter.	190
Programtid för "standard bomull 60 ° C" vid dellast i minuter	150
Programtid för "standard 40 ° C bomull" vid dellast i minuter	145
Varaktighet vid på-läge i minuter	30
Buller i dB (A) re 1 pW tvätt 6)	42
Buller i dB (A) re 1 pW centrifugering 6)	66
Inbyggd modell	√

1) Standard bomull 60 °C" vid full-och dellast och "standard 40 °C bomull" vid dellast är standard tvättprogrammen som informationen på etiketten och i informationsbladet avser. Standard bomull 60 °C och standard 40 °C bomull är lämpliga att rengöra normalt smutsig bomulls tvätt och är de mest effektiva programmen i form av kombinerad energi-och vattenförbrukning. Dellast är halva maskinens tvättkapacitet.

2) Baserat på 220-standard tvättprogram för bomull 60 °C och 40 °C vid full-och dellast, och lågenergilägen. Den faktiska energiförbrukningen beror på hur maskinen används.

3) Baserat på 220-standard tvättprogram för bomull 60 °C och 40 °C vid full-och dellast. Faktisk vattenförbrukning beror på hur apparaten används.

4) För standard 60 °C vid full och delast eller 40 °C delast som är lägre

5) Uppnås för bomull 60 °C vid full-och dellast eller 40 °C vid dellast som är högre.

6) Baserat på tvätt och centrifugeringsfaser för standard programmet bomull 60 °C vid full last.

Suomi

Yhteenveto

Symbol for spærret läge =0

Beskrivelse av vaskemaskinen, 50-51

Kontrollpanel

Display

Kjøre en vaskesyklus, 52

Beskrivelse av vaskemaskinen

Kontrollpanel

Flytende vaskemidler skal kun påfylles straks för starten av vaskesyklusen.

Skåne/Fin: bruk programmet för vask av svært delikate klesplagg, med påsydde deler som for eksempel strass eller paljetter.
