BRUGSANVISNING BMWD 742 (EU) Hotpoint Ariston

Tilslutning af vand og elektricitet

Første vaskecyklus

Tekniske oplysninger

Installationsanvisninger

Vedligeholdelse, 34

Afbrydelse af vand og elektricitet

Rengøring af vaskemaskinen

Rengøring af skuffen til vaskemiddel

Behandling af låge og tromle

Rengøring af pumpen

Eftersyn af slangen til vandforsyning

BWMD 742

Forholdsregler og råd, 35

Generelle sikkerhedsregler

Bortskaffelse

Manuel åbning af lågen

Beskrivelse af vaskemaskinen, 36-37

Betjeningspanel

Display

Sådan udfører man en vaskecyklus, 38

Programmer og funktioner, 39

Programoversigt

Vaskefunktioner

Vaskemiddel og vasketøj, 40

Skuffe til vaskemiddel

Klargøring af vasketøjet

Special programmer

System til afbalancering af vasketøjet

Fejl og afhjælpning, 41

Servicetjeneste, 42

DK

! Det er vigtigt at opbevare denne vejledning til senere opslag. Ved salg, overdragelse eller flytning skal man sørge for, at brugervejledningen følger med vaskemaskinen, samt oplyse den nye ejer om funktionen og forholdsreglerne.
! Læs venligst vejledningen omhyggeligt: Den indeholder vigtige oplysninger om installation, brug og sikkerheden.

1. Pak vaskemaskinen ud.
2. Undersøg at vaskemaskinen ikke er blevet beskadiget under transporten. Hvis den er beskadiget, må den ikke tilsluttes, og man skal rette henvendelse til forhandleren.

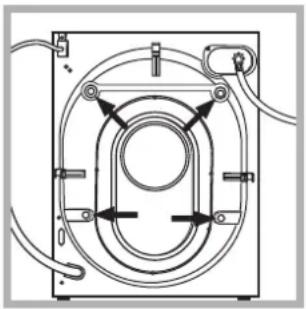

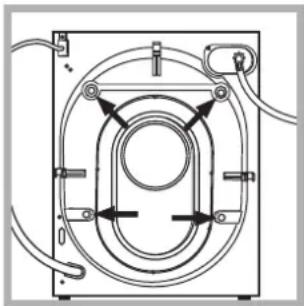

1. Fjern de 4 skruer til beskyttelse under transporten, samt gummidelen og det tilhørende afstandsstykke anbragt bagpå (se figuren).

2. Luk hullerne med de medfølgende plastikpropper.

3. Gem alle delene. De skal genmonteres, hvis vaskemaskinen skal transporteres.

! Emballagen må ikke bruges som legetøj af børn.

Planstilling

1. Installer vaskemaskinen på et solicit og fladt gulv, og undgå at støtte den op ad vægge, møbler eller andet.

1. Hvis gulvet ikke er helt vandret, skal skævheden udjævnes ved at stramme eller slække de forreste justeringsben (se figuren). Hældningsvinklen, der måles på arbejdsfladen, må ikke overskride 2°.

Præcis planstilling giver maskinen større stabilitet og forhindrer vibrationer, støj og flytning under funktionen. Hvis gulvet er dækket af et tæppe, skal benene justeres på en sådan måde, at der under vaskemaskinen efterlades et rum, der er tilstrækkelig stort til at sikre ventilation.

Tilslutning af vand og elektricitet

Tilslutning af slangen til vandforsyning

1. Fastgør forsyningsslangen ved at skrue den fast til en koldtvandshane med det gevindskårne 3/4 mundstykke (se figuren). Inden tilslutningen skal vandet løbe, indtil det er klart.

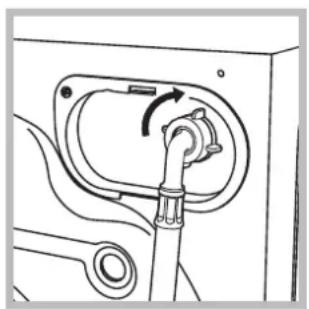

1. Skru forsynings- slangen til vaskema- skinen på vandindta- get øverst til højre bagpå (se figuren).

2. Sørg for, at slangen hverken er bøjet eller klemt.

! Vandtrykket fra hanen skal ligge inden for de værdier, der kan ses på tabellen med tekniske oplysninger (se modstående side).
! Hvis forsyningsslangen ikke er tilstrækkelig lang, skal man kontakte en specialforretning eller en autoriseret tekniker.
! Udskift aldrig med brugte slanger.
! Brug de slanger, der følger med maskinen.

Tilslutning af afløbsslangen

Tilslut afløbsslangen til et afløb - uden at bøje den – eller til et afløb i væggen anbragt mellem 65 og 100 cm fra gulvet;

eller støt slangen på kanten af en håndvask eller et badekar, efter at den medfølgende ledeskinne er blevet fastgjort til hanen (se figuren). Den frie ende af afløbsslangen må ikke dækkes af vand.

! Brug af en forlængerslange frarådes. Såfremt dette ikke kan undgås, skal forlængerslangen have samme diameter som den originale slange og må ikke være længere end 150 cm.

Tilslutning af strøm

• at stikkontakten er udstyret med jordforbindelse og overholder kravene i lovgivningen,
• at stikkontakten tåler vaskemaskinens maksimale effekt, der fremgår af tabellen med tekniske oplysninger (se modstående side),
• at forsyningsspændingen er inden for værdierne, der fremgår af tabellen med tekniske oplysninger (se modstående side),
• at stikkontakten passer til vaskemaskinens stik. Hvis dette ikke er tilfældet, skal stikkontakten eller stikket udskiftes.

! Vaskemaskinen må ikke installeres uden-dørs - dette gælder også, selvom stedet er overdækket, da det er meget farligt at udsætte vaskemaskinen for regn, tordenvejr etc.

! Når vaskemaskinen er installeret, skal det være let at få adgang til stikkontakten.

! Anvend aldrig forlængerledninger eller flerdobbelte stikdåser.

! Forsyningsledningen må ikke være bøjet eller klemt sammen.

! Forsyningsledningen må udelukkende udskiftes af autoriserede teknikere.

Pas på! Fabrikanten kan ikke gøres ansvarlig for skader, der opstår som følge af manglende overholdelse af disse regler.

Første vaskecyklus

Efter installation, og inden brug bør man foretage en vaskecyklus uden vasketøj, men med vaskemiddel, efter at have indstillet programmet (60°C).

Tekniske oplysninger
Model	BWMD 742
Mål	Bredde 59,5 cmHøjde 81,5 cmDybde 54,5 cm
Kapacitet	Fra 1 til 7 kg
Elektriske tilslutninger	Se typeskiltet med tekniske egenskaber på maskinen
Tilslutning af vand	Maks. tryk 1 MPa (10 bar)Min. tryk 0,05 MPa (0,5 bar)Tromlens kapacitet 52 liter
Centrifuge-ringshasti-ghed	Maks. 1400 omdr./min.
Kontrol-program-mer iht.regulering 1061/2010 og 1015/2010	Program (60°) (1 tryk på tasten);Bomuld 60°C.Program (40°) (2 tryk på tasten);Bomuld 40°C.
	Apparatet opfylder kravene i følgendeEU-direktiver:- 2004/108/CE (Elektroma-gnetisk kompatibilitet)- 2006/95/CE (Lavspænding)- 2012/19/EU - WEEE

Installationsanvisninger

Montering af træpanelet på døren og installation af maskinen i indbygnings-elementet:

Hvis man efter montering af træpanelet skal afsende maskinen til slutinstallation, anbefales det at lade den blive i originalemballagen.

Emballagen er til dette formål udformet således, at man kan montere træpanelet på maskinen uden at pakke maskinen helt ud (se nedenstående figurer).

Træpanelet, der dækker forsiden, må ikke være mindre end 18 mm i tykkelse og kan påhængsles både på højre og venstre side. Af praktiske årsager ved brug af maskinen anbefales det, at lågens åbning har samme retning som hængslerne på venstre side.

Udstyr til montering af dør (Fig. 1-2-3-4-5).

Fig. 1

Fig. 2

1 magnet 1 magnetmodstykker

"type B" til fastmontering af magnetmodstykket til indbygningselementet.

"type C" til fastmontering af magnetmodstykket til indbygningselementet.

4 metriske skruer l = 7 mm "type D" til fastmontering af hængslerne til ophængene.

Montering af dele på maskinens forside.

- Monter hængselbeslagene på forsiden ved at placere hullet angivet med en pil i fig. 1 indad mod forsiden og brug et afstandsstykke (fig. 4/B) og skruer af typen C.

- Monter magnetmodstykket på den anden side øverst og brug to afstandsstykker (fig. 4/B) og de to skruer af typen B.

Brug af boreskabelon.

- For at finde frem til hullernes placering på venstre side af panelet, skal man placere bore-skabelonen mod øverste venstre side af panelet ved at bruge de yderste linjer som reference.

- For at finde frem til hullernes placering på højre side af panelet, skal man placere boreskabelonen mod øverste højre side af panelet.

- Med en fræser af passende størrelse skal man fræse de fire lejer, hvor de to hængsler, gummiindsatsen og magneten skal sidde.

Montering af dele på træpanelet (Antina).

- Sæt hængslerne i de klargjorte lejer (den bevægelige del af hængslet skal vende ud mod panelets yderside) og fastgør dem med 4 skruer af typen A.

- Sæt magneten i det øverste leje fra modsat side af hængslerne og fastgør den med to skruer af typen B.

- Sæt gummiindsatsen i det nederste leje. Panelet kan nu monteres på maskinen.

Montering af panelet på maskinen.

Sæt hængslet, som angivet med pilen i fig. 2 i lejet i hængselbeslaget og skub panelet mod maskinens forside og fastgør de to hængsler med to skruer af typen D.

Fastgøring af sokkelskinne.

Hvis maskinen installeres til et endeelement i køkkenet, skal man montere en af eller begge sokkelskinnerne, som vist i fig. 8. Indstil dybden afhængigt af placeringen af soklen, og fastgør den om nødvendigt til skinnerne (fig. 9).

Benyt følgende fremgangsmåde til montering af sokkelskinnen (fig. 8):

Fastgør vinkelbeslaget P med skruen R, sæt sokkelskinnen Q i hullet, og når den sidder korrekt, fastgøres den til vinkelbeslaget P med skruen R.

Indsætning af maskinen i indbygnings-elementet.

- Skub maskinen ind i åbningen, så den er på linje med de andre elementer (fig. 6).

- lndstil justeringsfødderne, så maskinen bringes i ønsket højde.

- For indstilling af træpanelets position i lodret og vandret retning, skal man skrue på skruerne C og D, som vist i fig. 7.

Vigtigt: afskærm den nederste del af forsiden med soklen mod gulvet.

Fig. 6 Fig. 7
Fig. 8 Fig. 9

Medfølgende udstyr til indstilling af højde.

I flamingolåget (fig. 10) findes fölgende:

2 traverser (G), en liste (M) inden i tromlen findes:

4 ekstra fødder (H), 4 skruer (I), 4 skruer (R),

4 møtrikker (L), 2 sok-, 2 sok-kelskinner (Q).

Fig. 10

Indstilling af maskinens højde.

Maskinen kan indstilles i højden (fra 815 mm til 835 mm) ved at skrue på de 4 fødder.

Hvis man ønsker en højere højde end ovenfor angivet, op til 870 mm, skal man bruge følgende udstyr:

de 2' traverser (G), de 4 fødder (H), de 4 skruer (I), de 4 møtrikker (L), og indstille på følgende måde (fig. 11):

tag de 4 originale fødder af, placer en travers G forrest på maskinen, fastgør den med skruerne I (skru den i hullerne, hvor de originale fødder var monteret) og sæt de nye fødder H i.

Benyt samme fremgangsmåde bagest på maskinen.

Nu kan fødderne H indstilles, så maskinen kan få en højde på imellem 835 mm og 870 mm.

Når den ønskede højde er indstillet, skal møtrikkerne L fastlåses på traversen G.

For indstilling af en højde på imellem 870 mm og 900 mm skal man montere listen M og indstille fødderne H til den ønskede højde. Benyt følgende fremgangsmåde til isætning af listen: løsn de tre skruer N på forreste del af topstykket, sæt listen M i, som vist i fig. 12, og spænd skruerne N.

Afbrydelse af vand og elektricitet

• Luk vandhanen efter hver vask. På måde begrænses sliddet på vaskemaskinens vandanlæg, og man fjerner faren for lækage.
• Træk stikket ud fra stikkontakten, när vaskemaskinen rengøres og under vedligeholdelse.

Rengøring af vaskemaskinen

Vaskemaskinens yderside og gummidele kan rengøres med en klud, der er fugtet med lunkent vand og sæbe. Anvend aldrig opløsningsmidler eller slibemidler.

Rengøring af skuffen til vaskemiddel

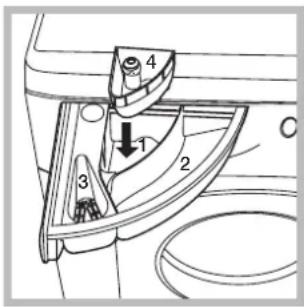

Træk skuffen ud ved at løfte opad og trække udad (se illustrationen). Vask skuffen under rindende vand; denne rengøring skal udføres med jævne mellemrum.

Behandling af låge og tromle

- Lågen skal altid efterlades på klem, således at der ikke opstår dårlig lugt.

Rengøring af pumpen

Vaskemaskinen er forsynet med en selvrensende pumpe, der ikke kræver nogen form for vedligeholdelse. Det kan dog hænde, at små genstande (mønter, knapper) falder ned i forkammeret til beskyttelse af pumpen; dette forkammer er placeret inde i selve pumpen.

! Kontrollér, at vaskecyklussen er afsluttet, og træk stikket ud.

Adgang til forkammeret:

denne

1. Skru låget af ved at dreje det venstre om (se illustrationen): det er normalt, at der løber lidt vand ud.

2. Rengør indersiden omhyggeligt.

3. Skru låget på igen.

Eftersyn af slangen til vandforsyning

Kontrollér forsyningsslangen mindst én gang om året. Hvis slangen er revnet eller har fordybninger skal den udskiftes. Under vask kan de kraftige tryk medføre pludselige brud.

! Udskift aldrig med brugte slanger.

! Vaskemaskinen er udviklet og bygget i overensstemmelse med de internationale sikkerhedsstandarder. Disse advarsler gives af hensyn til sikkerheden, og der henstilles til, at de læses omhyggeligt.

Generelle sikkerhedsregler

• Dette apparat er udviklet udelukkende til brug i hjemmet.

• Dette apparat må kun anvendes af børn fra 8 år og op og personer med nedsatte fysiske, sansemæssige eller mentale evner, eller personer, som ikke har tilstrækkelig erfaring med eller kendskab til apparatet, hvis det sker under opsyn eller hvis de forinden er blevet instrueret i brugen af apparatet på sikker vis og under forsikring om, de er bevidste om faren forbundet med brugen. Børn må ikke lege med apparatet. Vedligeholdelse og rengøring må ikke udføres af børn uden opsyn.

• Undgå at røre ved maskinen, hvis man er barfodet eller har våde hænder eller fødder.

• Træk aldrig stikket ud fra stikkontakten v.h.a. ledningen; tag derimod fat i stikket.
• Træk aldrig skuffen til vaskemiddel ud, mens vaskemaskinen er i funktion.

- Rør aldrig afløbsvandet, da vandet kan nå meget høj temperaturer.

- Bryd under ingen omstændigheder lågen op: sikkerhed-smekanismen til beskyttelse mod utilsigtet åbning kan blive ødelagt.

- I tilfælde af fejlfunktioner må man aldrig skaffe sig adgang til de interne mekanismer for at forsøge at reparere dem.

- Sørg altid for, at børn ikke kommer i nærheden af maskinen mens den er i funktion.

- Under vask har lågen tendens til at blive varm.

- Hvis vaskemaskinen skal flyttes, skal flytningen udføres af 2-3 personer, og der skal udvises stor forsigtighed. Forsøg aldrig at flytte vaskemaskinen alene, da den er meget tung.

- Kontroller, at tromlen er tom, inden der lægges tøj i vaskemaskinen.

Bortskaffelse

• Bortskaffelse af emballagematerialet: Overhold den lokale lovgivning, således at emballagen kan genbruges.
• Det Europæiske Direktiv 2012/19/EU - WEEE angående Waste Eelectrical and Electronic Equipment (Affaldshåndtering af Elektriske og Elektroniske udstyr), kræver at når gamle elektronisk husholdningsudstyr skal udskilles må dette ikke ske på en usorteret måde. Gamle elektroniske apparater skal indsamles seperat for at optimere genbrugligheden af de materialer apparaterne besidder. Derved reduceres den skadelig påvirkning på mennesker og miljø mest mulig. Symbolet med krydset over skallespanden på produktet, vil påminde dig om dit ansvar til at indsamle disse produkter seperat. Det opfordres stærkt, at man tager kontakt til sin lokale kommune eller forhandler for yderligere information angående affaldshåndteringen af gamle elektroniske apparater.

Manuel åbning af lågen

I tilfælde af at det ikke er muligt at åbne døren på grund af strømsvigt eller hvis man ønsker at tage vasketøjet ud, skal man gøre følgende:

1. Træk stikket ud af stikkontakten.
2. Kontroller, at vandniveauet inden i maskinen ikke når op over lågens kant. Er dette tilfældet, skal man tømme maskinen for eventuelt overskydende vand ved hjælp af en afløbsslange og lade det løbe ned i en spand, som vist i illustrationen.
3. Træk fligen, som vist i illustrationen, ud ad for at frigøre plastikstangen fra holderen. Træk den herefter ned ad og åbn samtidig lågen.

Beskrivelse af vaskemaskinen

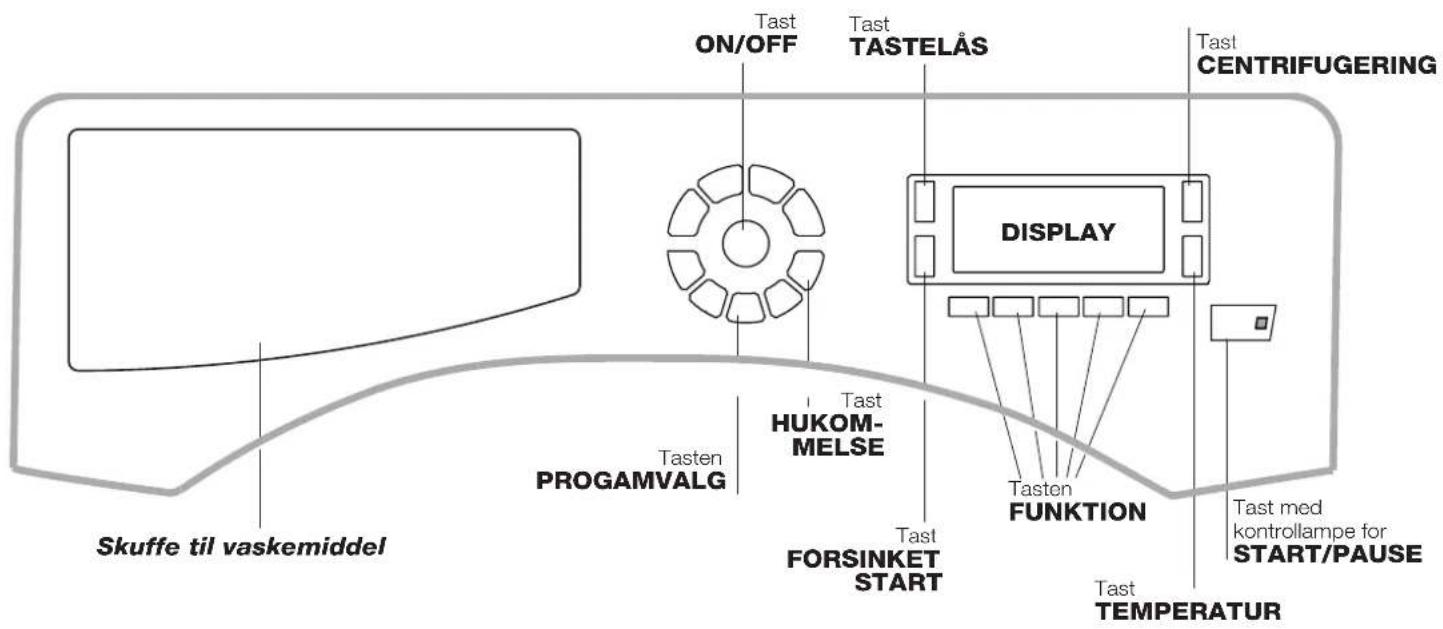

Betjeningspanel

Skuffe til vaskemiddel Til ifyldning af vaskemiddel og tilsætningsmidler (se "Vaskemiddel og vasketoj").

Tast ON/OFF: Tryk kort på tasten for at tænde eller slukke maskinen. Hvis kontrollampen START/PAUSE blinker grønt langsomt, betyder det, at maskinen er tændt. For at slukke for vaskemaskinen under vask skal man holde tasten nede i længere tid, ca. 2 sek. Trykkes tasten ned i for kort tid eller ved et uheld, slukker maskinen ikke. Hvis maskinen slukkes under en igangværende vask, annulleres selve vasken.

Tasten PROGAMVALG: Til indstilling af det ønskede program (se "Programoversigt").

Tast HUKOMMELSE: Tryk og hold tasten nede for at gemme en vaskecyklus og dine foretrukne indstillinger. For at starte en vask, der er blevet gemt i hukommelsen, skal man trykke på tasten HUKOMMELSE.

Tasten FUNKTION: Tryk på tasten for at vælge den ønskede funktion. På displayet tænder den pågældende kontrollampe.

Tast CENTRIFUGERING: Tryk på tasten for at reducere hastigheden eller helt slå centrifugeringen fra. Værdien vises på displayet.

Tast TEMPERATUR: Tryk på denne tast for at mindske temperaturen. Værdien vises på displayet.

Tast TASTELÅS For at aktivere spærringen af betjeningspanelet, skal man trykke og holde tasten nede i ca. 2 sekunder. Et tændt symbol angiver, at betjeningspanelet er spærret. På denne måde forhindrer man utilsigtede ændringer af programmer, især hvis der er børn i huset. For at slå spærringen af betjeningspanelet fra, skal man trykke og holde tasten nede i ca. 2 sekunder.

Tast FORSINKET START ☑: Tryk på denne tast for at indstille en forsinket start af det valgte program. Forsinkelsen vises på displayet.

Tast med kontrollampe for START/PAUSE: Når den grønne kontrollampe blinker langsomt, skal man trykke på tasten for at starte vasken. Når vasken er startet, lyser kontrollampen fast. For at sætte vasken på pause skal man trykke på tasten igen. Kontrollampen blinker orange. Hvis symbolet – ikke lyser, kan man åbne lågen. For at genstarte vasken fra det punkt, hvor den blev afbrudt, skal man trykke på tasten igen.

Standby

Denne vaskemaskine stemmer overens med de nye standarder for el-besparelse og er udstyret med et selvlukkende system (standby), der slås til efter 30 minutter, hvis vaskemaskinen ikke er i brug. Tryk kort på tasten ON/OFF, og vent på, at maskinen genaktiveres.

Display

DK

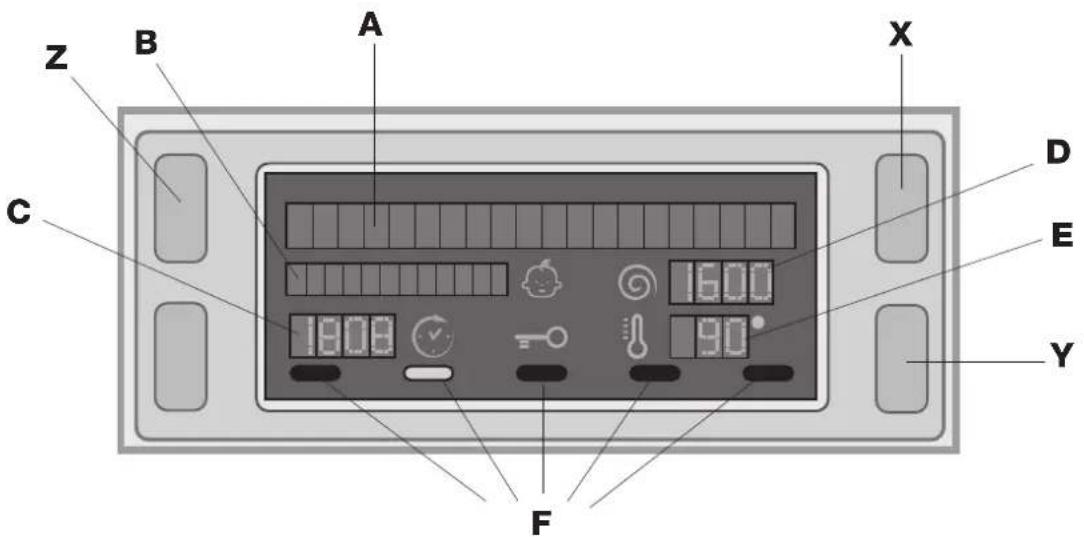

Displayet er nyttigt til programmering af maskinen og viser mange oplysninger.

I de to øverste linjer A og B vises det valgte vaskeprogram, den igangværende vaskefase og alle oplysninger vedrørende programstatus.

I linjen C vises den resterende tid til afslutning af den igangværende vask, og hvis der er indstillet til FORSINKET START, vises den resterende tid til start af det valgte program.

I linjen D vises den maksimale centrifugeringshastighed, som maskinen kan indstilles til, alt efter det valgte program. Hvis centrifugering ikke kan vælges til det valgte program, er linjen slukket.

I linjen E vises den maksimale temperatur, som maskinen kan indstilles til, alt efter det valgte program. Hvis temperaturen ikke kan indstilles til det valgte program, er linjen slukket.

Kontrollamperne F gælder for funktionerne, og de tænder kun, hvis den valgte funktion er kompatibel med det valgte program.

Når symbolet er tændt, betyder dette at lågen er blokeret, således at lågen ikke kan åbnes ved et uheld. For at undgå skader må lågen først åbnes, när kontrollampen er slukket.

N.B.: Hvis funktionen FORSINKET START er slået til, kan lågen ikke åbnes. For at åbne lågen skal maskinen sættes på pause ved tryk på tasten START/PAUSE.

! Første gang maskinen tændes, anmodes man om at vælge sprog, og displayet åbner herefter automatisk menuen til valg af sprog.

For at vælge det ønskede sprog skal man trykke på tasterne X og Y, og for at bekræfte valget skal man trykke på tasten Z. Hvis man vil ændre sprog, skal man slukke for maskinen og samtidig trykke på tasterne X, Y, Z, indtil der høres et akustisk signal. Herefter vises menuen for valg af sprog igen.

Sådan udfører man en vaskecyklus

1. SÅDAN TÄENDES VASKEMASKINEN. Tryk på tasten ⏻. På displayet vises meddelelsen VELKOMMEN, kontrollampen START/PAUSE blinker langsomt grønt.
2. FYLDNING AF VASKET∅J. Åbn lågen. Læg vasketøjet i, og vær opmærksom på, at mængden ikke overstiger den mængde, der er angivet i programtabellen på næste side.
3. DOSERING AF VASKEMIDDEL. Åbn skuffen og hæld vaskemiddel i det korrekte rum, som beskrevet i "Vaskemiddel og vasketøj".
4. LUK LÅGEN.
5. VALG AF PROGRAM. Tryk på en af tasterne til PROGRAMVALG for at vælge det ønskede program. Programmet vises på displayet og har en indstillet temperatur og centrifugeringshastighed, som kan ændres. Displayet viser også vaskecyklussens varighed.
6. INDSTILLING AF VASKECYKLUS. Brug de pågældende taster:

End ring af te mp er a t ur og /e l le r

centrifugering. Maskinen vælger automatisk den maksimale temperatur og centrifugeringshastighed for det indstillede program, og disse indstillinger kan ikke øges. Ved at trykke på tasten kan man reducere temperaturen helt ned til vask i koldt vand "OFF". Ved at trykke på tasten kan man reducere centrifugeringshastigheden helt ned til helt at fravælge centrifugering "OFF". Hvis der trykkes igen på en af tasterne, gendannes indstillingerne for den maksimale værdi.

! Undtagelse: Ved valg af programmet □ (60°C) (1 tryk på tasten) kan temperaturen maks. indstilles til 90°.

Indstilling af forsinket start.

For at indstille til forsinket start af det valgte program skal man trykke på den pågældende tast, indtil den ønskede forsinkelse vises. Når denne tilvalgsfunktion er slået til, viser displayet symbolet. For at annullere den forsinkede start skal man trykke på tasten, indtil der på displayet vises meddelelsen OFF.

Ændring af vaskecyklussens egenskaber.

• Tryk på tasten for at aktiver funktionen. Den tilsvarende kontrollampe ud for tasten tænder.
• Tryk på tasten igen for at slå funktionen fra. Lampen slukker.

! Hvis den valgte funktion ikke kan anvendes til det indstillede program, blinker lampen og funktionen vil ikke blive aktiveret.

! Hvis den valgte funktion ikke kan køre sammen med en tidligere indstillet funktion, blinker lampen ud for den første valgte funktion, og det er så kun den anden funktion, der aktiveres. Lampen ud for den aktiverede funktion tænder.

! Funktionerne kan medføre ændring i den anbefalede mængde vasketoj og/eller vaskens varighed.

1. START AF PROGRAM. Tryk på tasten START/PAUSE. Den pågældende lampe tænder og lyser grønt, og lågen blokeres (symbolet BLOKERET LÅGE -dyser). Under vasken vises navnet på den igangværende vaskefase. For at ændre programmet under en igangværende vask, skal man sætte vaskemaskinen på pause, trykke på tasten START/PAUSE (kontrollampen START/PAUSE blinker langsomt orange). Vælg det ønskede program og tryk igen på tasten STARTPAUSE.

For at åbne lågen under en igangværende vask skal man trykke på tasten START/PAUSE. Hvis kontrollampen BLOKERET LÅGE –or slukket, er det muligt at åbne lågen. Tryk igen på tasten START/PAUSE for at genstarte programmet fra det punkt, hvor det blev afbrudt.

1. AFSLUTNING AF PROGRAM. Displayet viser meddelelsen "PROGRAM SLUT", og når symbolet for BLOKERET LÅGE → slukker, kan man åbne lågen. Åbn lågen, tag vasketøjet ud og sluk for maskinen.

! Hvis man ønsker at annullere en allerede igangsat cyklus, skal man trykket på tasten ⏻. Cyklussen afbrydes, og maskinen slukker.

Programmer og funktioner

Programoversigt

Programmer	Program beskrivelse	Maks. temp.(°C)	Maks. hasti-ghed(omdr./min.)	Vaskemiddel ogtilsætningsmidler				Maks. mæng-de (kg)	Overskydene fugt %	Energiforbrug kWh	I alt vand lt	Varighed
				Forvask	Vask	Skylle-middel	Blege-middel
	Pletfjerning	40° 1400		●	●	●	●	4 - - -	180'
	Bomuld 60° (1 tryk på tasten) (1): Meget snavsede hvide og resistente kulorte tekstiler.	60° (Max. 90°)	1400	●(3)	●	●	●	7 58	1,10 52	5 19	0'
	Bomuld 40° (2 tryk på tasten) (2): Let snavset hvide og sarte kulorte tek-stiler.	40° 1400	-		●	●	●	7 58	0,99	82	185'
	Bomuld 20° (3 tryk på tasten): Let snavset hvide og sarte kulorte tekstiler.	20°	1400	-	●	●	●	7 - -		-	170'
	Syntetisk Intensiv (1 tryk på tasten): Meget snavsede, resistente kulorte tekstiler.	60°	800	●	●	●	●	3 44	0,93 47	110'
	Syntetisk Intensiv (4) (1 tryk på tasten): Meget snavsede, resistente kulorte tekstiler.	40°	800	●	●	●	●	3 44	0,57 46	95'
	Syntetisk Finvask (2 tryk på tasten): Let snavsede, resistente kulorte tekstiler.	40°	800	●	●	●	●	3 - - -	70'
	Hurtig Vask 60' (1 tryk på tasten): For hurtig opfriskning af meget snavset toj (anbefales ikke til uld, silke og tekstiler, der er beregnet til håndvask).	60°	1400	-	●	●	-	3,5	53	0,81	40	60'
	Hurtig Vask 30' (2 tryk på tasten): For hurtig opfriskning af let snavset toj (anbefales ikke til uld, silke og tekstiler, der er beregnet til håndvask).	30° 800	-		●	●	-3	71	0,15	35	30'
M	My Cycle (Hukommelse): Giver mulighed for at gemme enhver vasketype i hukommelsen.
	Allerigvask	60° 1400	-		●	●	-4	- - -	195'
	Platinum Uldvask (Uld): Til uld, kashmir osv.	40° 800	-		●	●	-	1,5	-- -	70'
	Skåne/Fin	30°	0	-	●	●	-1	- - -	80'
	Centrifugering (1 tryk på tasten)	-	1400	-	-	-	-	7	-	-	-	16'
	Skylning (2 tryk på tasten)	-	1400	-	-	●	●	7 - - -	36'
	Tømning (3 tryk på tasten)	-	0	-	-	-	-	7	-	-	-	2'

Vaskons varighed, dor angives på displayet eller i vojledningen, er et skøn beregnet på baggrund af standardbetingelserne. Den faktiske tid kan variere afheengigt af en lang række faktorer såsom vandets temperatur og tryk, omgivelsernes temperatur, mængden af vaskemiddel, den konkrete mångde og type vasketoj samt fordelingen af vasketojet og valget af tilvalgsfunktioner.
1) Kontrolprogrammer iht. 1061/2010 standarden. Indstil programmet ved en temperatur på 60°C (1 tryk på tasten). Denne cyklus er egnet til vask af moderat snavsede bormuldstekstiler og er den mest effektive hvad angår energi- og vandforbrug. Programmet bruges til tekstiler, der kan vaskes på 60°C. Vasketemperaturer kan aktige fra den angoline temperatur.
2) Kontrolprogrammer iht. 1061/2010 standarden. Indstil programmet ved en temperatur på 40°C (2 tryk på tasten). Denne cyklus er egnet til vask af moderat snavsede bomuldstekstiler og er den mest effektive hvad angår energi- og vandforbrug. Programmet bruges til tekstiler, der kan vaskes på 40°C. Vasketemperaturen kan atvige fra den analyte temperatur.
3) Ved en temperatur på 60 °C kan funktionen "Forvask" ikke aktiveres.
Til alle Test Institutes: 2) Langt uldprogram; Indstil programmet □ ved en temperatur på 40° C (2 tryk på fasten)
4) Langt syntetiskprogram: Indstil programmet 📁 ved en temperatur på 40° C (1 tryk på tasten); temperatur på 40° C (tryk på tasten TEMPERATUR).

Vaskefunktioner

! Hvis den valgte funktion ikke kan anvendes til det indstillede program, blinker lampen og funktionen vil ikke blive aktiveret.

! Hvis den valgte funktion ikke kan køre sammen med en tidligere indstillet funktion, blinker lampen ud for den første valgte funktion, og det er så kun den anden funktion, der aktiveres. Lampen ud for den aktiverede funktion tænder.

Super Vask

Denne tilvalgsfunktion sikrer en optimal vask takket være brugen af en større mængde vand i den begyndende fase af vaskecyklussen samt en længe-re vaskecyklus.

Denne funktion er nyttig til fjernelse af selv de mest genstridige pletter. Kan anvendes med eller uden blegemiddel. Hvis man ønsker at anvende blegemiddel, skal man sætte den ekstra beholder 4, som følger med, i beholder 1. Overskrid ikke

"max" niveauet på den midterste stift (se figuren) ved påfyldning af blegemiddel. Hvis man kun ønsker at blege tojet, uden at foretage en fuld vask, skal man hælde blegemidlet i den ekstra beholder 4, indstille til programmet "Skylning" og aktivere tilvalgsfunktionen "Super Vask".

! Brug af ekstra skuffe 4 udelukker brug af "Forvask"-funktionen.

Ekstra skylning

Ved valg af denne funktion øges skylleeffektiviteten, hvilket sikrer, at al vaskemiddel skylles ud. Denne funktion er især nyttig til særligt sarte skindtyper.

Strygelet

Ved valg af denne funktion ændres vasken og centrifugeringen, så tojet bliver mindre krøllet. Efter endt vask udfører vaskemaskinen langsomme omdrejninger af tromlen. Kontrollamperne for funktionerne STRYGELET og START/PAUSE blinker (orange), og meddelelsen "PROGRAM SLUT" vises på displayet. For at afslutte cyklussen skal man trykke på tasten START/PAUSE eller tasten STRYGELET.

Forvask

Ved valg af denne funktion udføres der en forvask, der er egnet til at fjerne genstridige pletter.

N.B.: Hæld vaskemiddel i det dertil egnede rum.

Eco Wash

Funktionen Eco Wash bidrager til energibesparelse ved ikke at opvarme vandet, der bruges til at vaske tojet - en fordel for miljøet og el-regningen. Denne tvungne funktion og det optimerede forbrug af vandet garanterer optimale resultater på en gennemsnitsvarighed for en standarcyklus.

For det bedste vaskeresultat anbefales det at anvende et flydende vaskemiddel.

Skuffe til vaskemiddel

Et godt vaskeresultat afhænger også af korrekt dosering af vaskemidlet. Hvis man bruger for meget får man ikke et bedre vaskeresultat, og man forårsager skorpedannelse på vaskemaskinens inderside og medvirker til forurening af naturen.

! Brug vaskemidler i pulverform til hvide bomuldstekstiler, forvask og vask ved temperaturer på over 60 °C.
! Følg anvisningerne på vaskemiddelemballagen.
! Benyt aldrig vaskemidler til vask i hånden, idet de danner for meget skum.

Træk skuffen til vaskemiddel ud og fyld vaskemiddel eller tilsætningsmiddel i ved at følge nedenstående fremgangsmåde:

Inden fyldning skal man kontrollere, at beholderen til tilsæt- ningsmiddel 4 ikke er indsat.

Flydende vaskemiddel skal først hældes i umiddelbart inden start af vaskemaskinen.

Beholder 3: Tilsætningsmidler (skyllemiddel, etc.)

Skyllemidlet må ikke flyde ud over risten.

Beholder til tilsætningsmiddel 4: Blegemiddel

Klargøring af vasketøjet

• Sorter vasketøjet på grundlag af:
• tekstiltypen/symbolet på etiketten.
• farverne: vask kulørte tekstiler adskilt fra hvide tekstiler.
• Tøm lommer og undersøg, at knapperne sidder fast.
• Overskrid aldrig de anførte mængder, der henviser til vægten på det tørre vasketøj:se "Programoversigt".

Hvor meget vejer vasketøjet?

1 lagen 400-500 g.
1 pudebetræk 150-200 g.
1 dug 400-500 g.
1 badekåbe 900-1.200 g.
1 håndklæde 150-250 g.

Special programmer

Pletfjerning 📋Programmet er egnet til vask af meget snavset toj med resistente farver. Programmet garanterer et bedre vaskeresultat end standardklassen (klasse A).

Brug ikke programmet til tøj i forskellige farver. Det anbefales kun at bruge vaskemiddel i pulverform. For genstridige pletter anbefales det at forbehandle med et særligt pletfjerningsmiddel.

Bomuld 20°: er ideelt til vask af snavset bomuld. De gode præstationer, også ved koldvask, kan sammenlignes med en vask på 40° og garanteres af en mekanisme, der arbejder med variationer i hastigheden med gentagne og hyppige spidsværdier.

Allerigvask: brug programmet til fjernelse af aller-gifremkaldende stoffer, såsom pollen, husstøvmider og katte- og hundehår.

Uld: vaskecyklussen "Uld" på denne Hotpoint vaskemaskine er blevet testet og godkendt af Woolmark Company til vask af uldtekstiler med mærkningen "håndvask", såfremt vasken udføres i henhold til instruktionerne på vaskemærkatet og anvisningerne fra maskinfabrikanten. Hotpoint er det første vaskemaskinemærke, der har opnået certificeringen Woolmark Apparel Care - Platinum fra Woolmark Company for præstation og forbrug af vand og energi.

(M1126)

Skåne/Fin: brug programmet til vask af meget sarte tekstiler med fx glasdiamanter eller pailletter. Det anbefales at vende vrangen ud af tojet inden vask og lægge små beklædningsgenstande i en vaskepose til skån- som vask.

For vask af tekstiler i silke og gardiner skal man vælge cyklussen ⚡ og aktivere tilvalgsfunktionen ⚡maskinen afslutter cyklussen med vasketøjet i blød og kontrollampen 📁 blinker. For at tømme vandet ud og tage tøjet ud skal man trykke på knappen START/PAUSE eller på knappen 📁.

System til afbalancering af vasketøjet

Inden centrifugeringen udfører tromlen nogle omdrejninger ved en hastighed, der er lidt højere end under vask, for at undgå vibrationer og for at fordele tøjet ligeligt. Hvis tøjet efter gentagne forsøg stadig ikke af korrekt afbalanceret, foretager maskinen centrifugeringen ved en lavere hastighed end normalt. Hvis uligevægten er for stor, fordeler vaskemaskinen tøjet frem for at udføre centrifugeringen. For at opnå en bedre fordeling af tøjet og en korrekt afbalancering, tilrådes det at blande store og små stykker tøj.

Det kan hænde, at vaskemaskinen ikke fungerer. Inden der ringes til servicetjenesten (se "Servicetjeneste"), skal man kontrollere, at det ikke drejer sig om et problem, der nemt kan løses ved hjælp af nedenstående oversigt.

DK

Fejl:	Mulige årsager / Løsning:
Vaskemaskinen tændes ikke.	Stikket er ikke sat i stikkontakten, eller er ikke sat helt ind.Der er strømsvigt i huset.
Vaskecyklussen starter ikke.	Lågen er ikke lukket rigtigt.Der er ikke trykket på tasten ON/OFF.Der er ikke trykket på tasten START/PAUSE.Vandhanen er ikke åben.Der er indstillet forsinket start (se “Sådan udfører man en vaskecyklus”).
Vaskemaskinen tager ikke vand ind(Displayet viser meddelelsen “IN-TET VAND, ÅBEN HANEN”).	Slangen til vandforsyning er ikke tilsluttet vandhanen.Slangen er bøjet.Vandhanen er ikke åben.Der er ingen vandforsyning i huset.Der er ikke tilstrækkeligt tryk.Der er ikke trykket på tasten START/PAUSE.
Vaskemaskinen tager vand ind og tømmer vand ud samtidigt.	Afløbsslangen er ikke monteret mellem 65 og 100 cm fra gulvet (se “Installation”).Den frie ende af afløbsslangen er dækket af vand (se “Installation”).Afløbet i væggen er ikke forsynet med udluftningshul.Hvis problemet ikke er blevet løst efter denne kontrol, skal vandhanen lukkes og vaskemaskinen slukkes. Ring til servicecenteret. Hvis boligen ligger på en høj etage, er der risiko for, at der opstår hævert-forstyrrelser, således at vaskema-skinen tager vand ind og tømmer vand ud samtidigt. Denne form for forstyrrelse afhjælpes ved montering af specielle anti-hævertventiler, der kan købes i almin-delig handel.
Vaskemaskinen tømmer ikke van-det ud og centrifugerer ikke.	Programmet medfører ikke udtømning af vandet. På nogle programmer skal dette gøres manuelt (se “Programmer og funktioner”).Funktionen STRYGELET er aktiveret. Tryk på tasten START/PAUSE for at fuldføre programmet (se “Programmer og funktioner”).Afløbsslangen er bøjet (se “Installation”).Afløbsrørforbindelsen er tilstoppet.
Vaskemaskinen vibrerer kraftigt under centrifugeringen.	Tromlen er ikke blevet frigivet korrekt i forbindelse med installering af vaskema-skinen (se “Installation”).Maskinen står ikke plant (se “Installation”).Maskinen står for tæt op ad møbler og væg (se “Installation”).
Der kommer vand ud fra vaskema-skinen.	Slangen til vandforsyning er ikke korrekt strammet (se “Installation”).Skuffen til vaskemiddel er tilstoppet (for rengøring se “Vedligeholdelse”).Afløbsslangen er ikke fastgjort korrekt (se “Installation”).
Maskinen er blokeret, displayet blinker og der vises en fejlkode (f.eks.F-01, F-.).	Sluk for maskinen, tag stikket ud af stikkontakten, vent i ca. 1 minut og tænd den igen.Hvis fejlen varer ved, skal man kontakte servicetjenesten.
Der dannes for meget skum.	Vaskemidlet er ikke egnet til vaskemaskiner (der skal stå “til maskinvask”, “til vask i hånden eller maskinvask” eller tilsvarende).Der er fyldt for meget vaskemiddel i.

Inden der ringes til Servicetjenesten:

• Kontrollér, om du selv kan udbedre fejlen (se "Fejl og afhjælpning").
• Start programmet igen for at undersøge om fejlen er blevet udbedret;
• Hvis dette ikke er tilfældet, bedes man ringe til servicecenteret på telefonnummeret anført på garantibeviset.

! Tilkald aldrig uautoriserede teknikere.

Oplys venligst:

• Type af fejl;
  • Maskinmodellen (Mod.);
• Serienummeret (S/N).

Disse oplysninger finder man på typeskiltet, der sidder bag på vaskemaskinen og nederst foran, hvis man åbner lågen.

DATABLAD - KOMMISSIONENS DELEGEREDE FORORDNING (EU) NR. 1061/2010
Mærke	HOTPOINT/ARISTON
Model	BWMD 742 (EU)
Bomuldskapacitet i kg	7
Energiforbrug på en skala fra A+++ (lavt forbrug) til G (højt forbrug)	A++
Årligt energiforbrug i kWh 1)	187
Energiforbrug for standard bomuldsprogram ved 60 °C med fuld maskine i kWh 2)	1.105
Energiforbrug for standard bomuldsprogram ved 60° med halvfuld maskine i kWh 2)	0.605
Energiforbrug for standard bomuldsprogram ved 40° med halvfuld maskine i kWh 2)	0.577
Strømforbrug i slukket tilstand i W	0.5
Strømforbrug i tændt tilstand i W	8
Vandforbrug i liter/år 3)	10038
Centrifugeringseffektivitetsklasse på en skala fra G (laveste effektivitet) til A (højeste effektivitet)	B
Maksimal centrifugeringshastighed 4)	1400
Resterende fugtighed 5)	53.0%
Varighed af standard bomuldsprogrammet ved 60 °C med fuld maskine i minutter	190
Varighed af standard bomuldsprogrammet ved 60 °C med halvfuld maskine i minutter	150
Varighed af standard bomuldsprogrammet ved 40 °C med halvfuld maskine i minutter	145
Varighed af tændt tilstand i minutter	30
Støj i dB(A) re 1 pW under vask 6)	42
Støj i dB(A) re 1 pW under centrifugering 6)	66
Indbygget model	√

1) Baseret på 220 standard vaskeprogrammer for bomuld ved 60 °C og 40 °C med fuld og halvfuld maskine, samt på forbruget i slukket og tændt tilstand. Det faktiske energiforbrug afhænger af, hvordan du bruger vaskemaskinen.

2) "Standard bomuldsprogrammet ved 60 °C" med fuld eller halvfuld maskine og "standard bomuldsprogrammet ved 40 °C" med halvfuld maskine er standardvaskeprogrammerne, som oplysningerne på mærkaten og på skemaet henviser til. Disse programmer er egnede til vask af normalt snavset bomuld og er de mest effektive programmer med hensyn til kombineret energi- og vandforbrug. Den halvfylde maskine er halvdelen af den nominelle fyldning.

3) Baseret på 220 standard vaskeprogrammer for bomuld ved 60 °C og 40 °C med fuld og halvfuld maskine. Det faktiske energiforbrug afhænger af, hvordan du bruger vaskemaskinen.

4) Minimumsværdi mellem standard bomuldsprogrammet ved 60 °C ved fuld og halvfuld maskine, og standard bomuldsprogrammet ved 40 °C ved halvfuld maskine.

5) Maksimumværdi mellem standard bomuldsprogrammet ved 60 °C ved fuld og halvfuld maskine, og standard bomuldsprogrammet ved 40 °C ved halvfuld maskine.

6) Målt på standard bomuldsprogrammet ved 60 °C med fuld maskine.

Norsk

Innhold

Ta vare på døren og trommelen til apparatet

Forholdsregler og tips, 49

Generell sikkerhet

Skroting

Äpne porthulldøren manuelt

Vaskemidler og vask, 54

Såpeskuff

Klargjøre vasken

Spesielle vaskesykluser

Laste balansesystem

Feilsøking, 55

Hjelp, 56

NO

1. Pakk ut vaskemaskinen.
2. Kontrollere at vaskemaskinen ikke har blitt påført skader under transporten. Hvis den er skadet, må den ikke tilkoples, men kontakt forhandleren.

! Hvis inntaksslangen ikke er lang nok, kontakte en spesialforretning eller en godkjent tekniker.

! Bruk aldri en allerede brukt slange.

! Bruk de slangene som følger med maskinen.

! Når vaskemaskinen er installert må stikkontakten være lett tilgjengelig.

1 stk. motstykke til magnet

Fig. 4/B

Skru vinkelstykket P fast med skruen R. Sett sokkelfestet Q inn i spalten og når du har plassert det i det ønskede punktet, skrur du det fast til vinkelfestet P med skruen R.

Plassere maskinen i møbelet.

Ta vare på døren og trommelen til apparatet

! Hvis den valgte funksjonen ikke er kompatibel med programmert vaskesyklus, vil indikatorlyset blinke, og så vil funksjonen vil ikke bli aktivert.

! Hvis den valgte funksjonen ikke er kompatibel med programmert vaskesyklus, vil indikatorlyset blinke, og så vil funksjonen vil ikke bli aktivert.

Vaskemaskinen slås ikke på.

Vaskesyklusen starter ikke.

Vaskemskinen tar ikke inn vann (Teksten "IKKE VANN, SJEKK TIL-KOPLING").

- Apparatet er ikke plugget helt inn i kontakten, eller har ingen kontakt.

• Vaskemaskinens dør er ikke skikkelig lukket.

• Vanninntaksslangen er ikke tilkoplet kranen.

- Slangen er bøyd.

• Trykket er for lavt.

- Veggtømmingssystemet er ikke montert med ventilatorrør.

• Tømmekanalen er tilstoppet.

• Vaskemaskinen er ikke nivellert (se "Installering").
