Produkttyp	Tunnformad kolgrill
Varumärke	Clas Ohlson
Modell	31-1161 / CS200E
Bränsletyp	Träkol och kolbriketter
Material för galler	Emaljerat stål
Värmeställ	Ja, medföljer
Sidobord	Ja, två
Termometer	Ja, i locket
Luftventiler	Justerbara, i locket och botten
Asklucka	Ja, med spärr
Höjdinställningar för kolgallret	Två höjdlägen för värmereglering
Hjul	Ja, 2 med låsmuttrar
Medföljande verktyg	Krok för justering av luftventiler och galler
Montering krävs	Ja, detaljerade instruktioner medföljer
Endast utomhusbruk	Ja, använd aldrig inomhus
Säkerhetsvarning	Risk för kolmonoxid i slutna utrymmen
Rengöringsmetod	Miltt rengöringsmedel; ugnsrengöring för inbrända rester
Förvaring	Torr plats, skyddad från väder
Avfallshantering	Följ lokala bestämmelser
Certifiering	Tändblock måste uppfylla EN 1860-3

Vanliga frågor - 31-1161 Clas Ohlson

Hur ska jag montera grillen?

Följ de stegvisa instruktionerna i manualen. Använd rätt skruvar och verktyg som medföljer. Se till att alla delar är ordentligt åtdragna, särskilt benen, hjulen och handtaget.

Vad är bästa sättet att rengöra grillen efter användning?

Låt grillen svalna helt. Rengör grillgallren med en lätt fuktad trasa och milt rengöringsmedel. För inbrända rester, använd ugnsrengöring enligt dess instruktioner. Använd inte lösningsmedel eller frätande kemikalier.

Kan jag använda tändvätska eller acceleranter?

Använd aldrig bensin, metanol eller andra acceleranter. Använd endast tändblock som uppfyller EN 1860-3-standarden. Använd en tändare eller långa tändstickor för att tända kolet.

Hur länge ska jag förvärma grillen innan tillagning?

Förvärm i minst 15–20 minuter tills kolet blir askgrått. Vid första användningen, låt den värmas upp i 30 minuter.

Är det säkert att använda grillen på en trädäck eller balkong?

Grillen måste placeras på en stabil, plan yta och hållas på säkert avstånd från brännbara material. Använd alltid utomhus. Använd aldrig i slutna utrymmen som balkonger, tält eller husvagnar på grund av risk för kolmonoxid.

Hur kan jag kontrollera tillagningstemperaturen?

Använd de justerbara luftventilerna i locket och botten för att kontrollera luftflödet. Kolgallret har två höjdlägen för värmereglering. Justera båda för att öka eller minska temperaturen.

Vilken typ av kol rekommenderas?

Använd endast träkol eller kolbriketter. Använd inte ved, pellets eller andra bränslen.

Kan jag lämna grillen utan uppsikt under tillagning?

Nej, lämna aldrig grillen utan uppsikt. Håll barn och husdjur på säkert avstånd.

Hur gör jag mig av med aska och kolrester?

Låt askan svalna helt innan den kasseras. Följ lokala bestämmelser för askhantering. Kassera inte varm aska i sopbehållare.

Vad är garantiperioden för denna produkt?

Manualen anger ingen garantiperiod. Vänligen kontakta Clas Ohlsons kundtjänst eller kontrollera ditt köpekvitto för garantiinformation.

BRUKSANVISNING 31-1161 Clas Ohlson

enom hela bruksanvisningen före användning och spara den sedan för framtida. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

- Se till att grillen står på ett stabilt och jämnt underlag när den används.

• Varning! Grillen blir mycket varm och får inte flyttas under användning.

- Grillen får inte användas inomhus.

- Var försiktig! Använd inte sprit eller bensin som tändmedel.

• Var försiktig! Använd endast tändmedel som motsvarar europeisk standard EN 1860-3.

- Varning! Håll barn och husdiur på säkert avständ från grillen.

• Lämna aldrig grillen utan uppsikt.

- Grillen får endast användas med grillkol och briketter.

- Använd grillvante eller grilltång vid grillning.

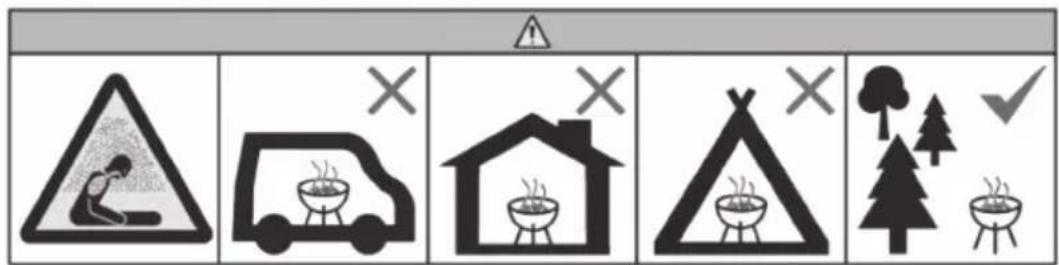

Använd aldrig grillen i ett begränsat utrymme eller i någon form av bostad som hus, tält, husvagn, husbil, båt etc. Varning! Livsfara - risk för kolmonoxidförgiftning.

Skötsel och underhåll

• Låt grillen kallna före rengöring.
- Rengör grillen med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier. Om de emaljerade gallren är hårt nersmutsade kan du använda vanligt emalirengöringsmedel eller uqnsrengöring enligt tillverkarens instruktioner.
- Kontrollera att grillen är torr innan du ställer undan den för förvaring.
- Förvara grillen under skyddshuv eller på en torr plats.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Montering

Montera grillen enligt bilderna nedan. Följ anvisningarna för vilka skruvar som ska användas.

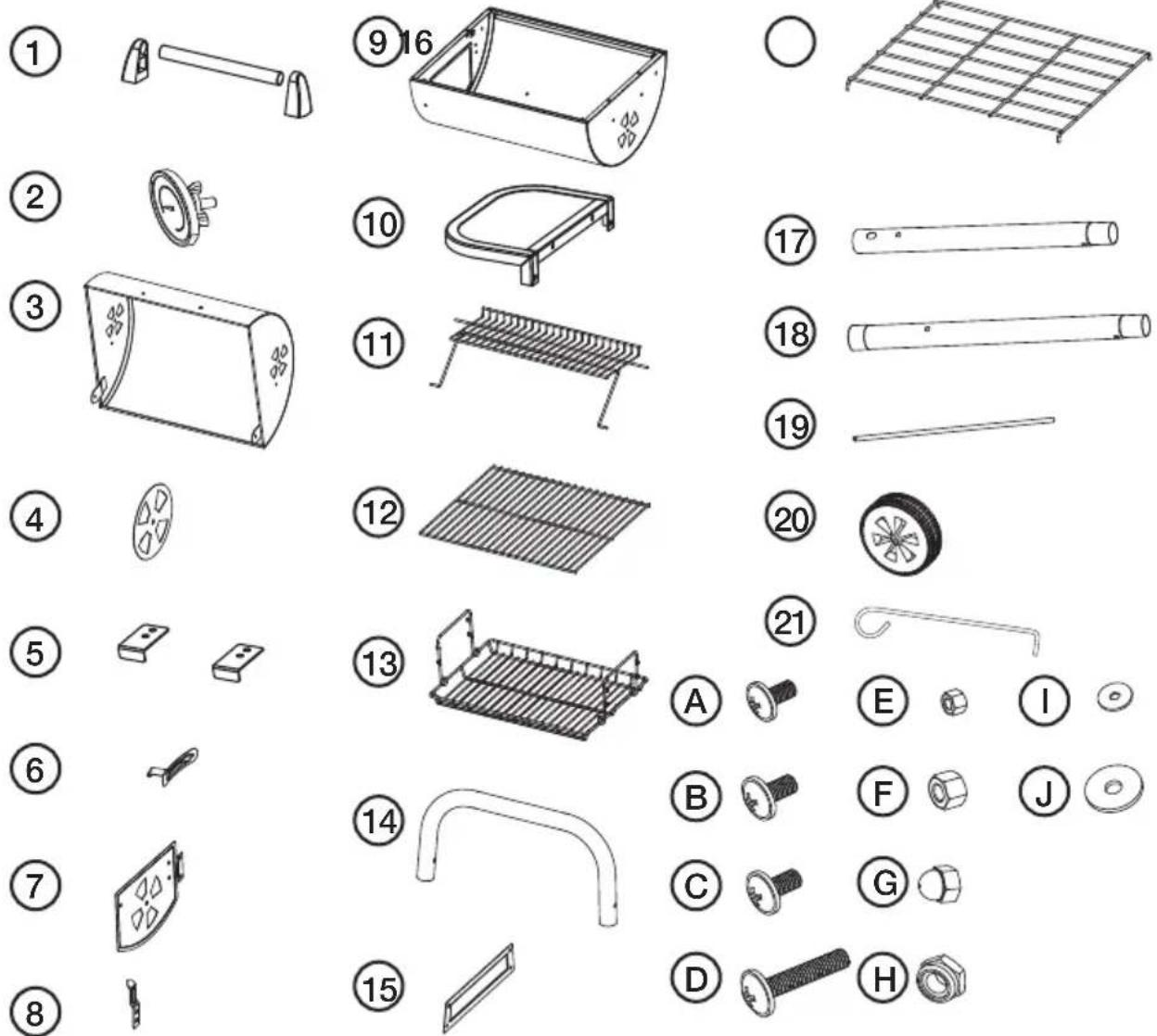

Komponentlista

1. Handtag

2. Termometer

3. Lock

4. Draglucka för justering av lufttillförsel

5. Stödskenor för handtag

6. Askluckans låshake

7. Asklucka

8. Spärrbleck för låshake

9. Bottendel

10. Avlastningsbord

11. Avlastningsgaller

12. Grillgaller

13. Kolgaller

14. Benens överdelar

15. Stödplåtar

16. Förvaringsgaller

17. Ben för montering av hjul

18. Stödben

19. Hjulaxel

20. Hjul

21. Verktyg för justering av dragluckor och galler vid grillning

A. Skruv M4 × 10

B. Skruv M6 × 16

C. Skruv M6 × 12

D. Skruv M6 × 45

E. Mutter M4

F. Mutter M6

G. Kupolmutter M6

H. Låsmutter M8

I. Planbricka M4

J. Planbricka M6

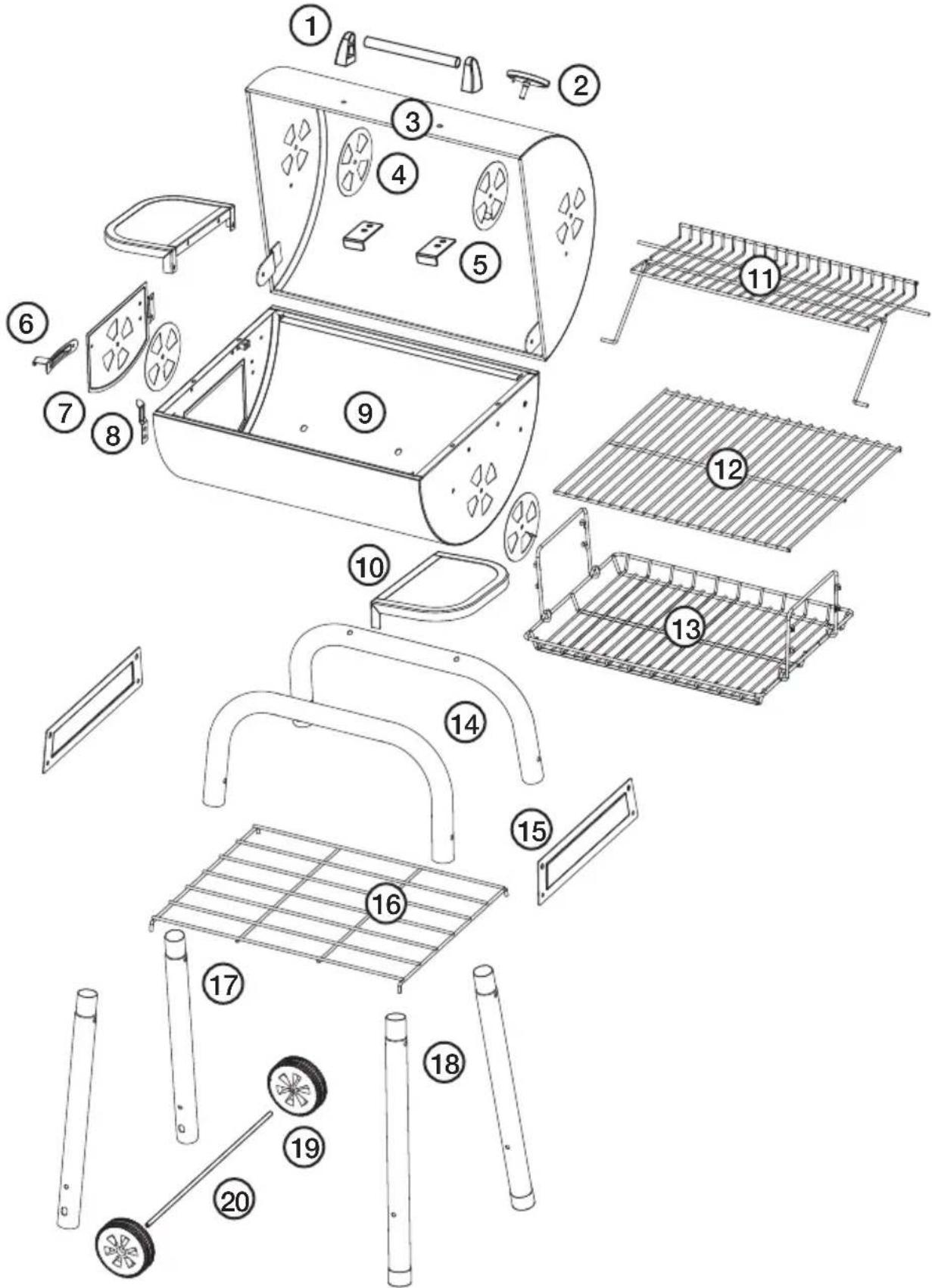

Översikt

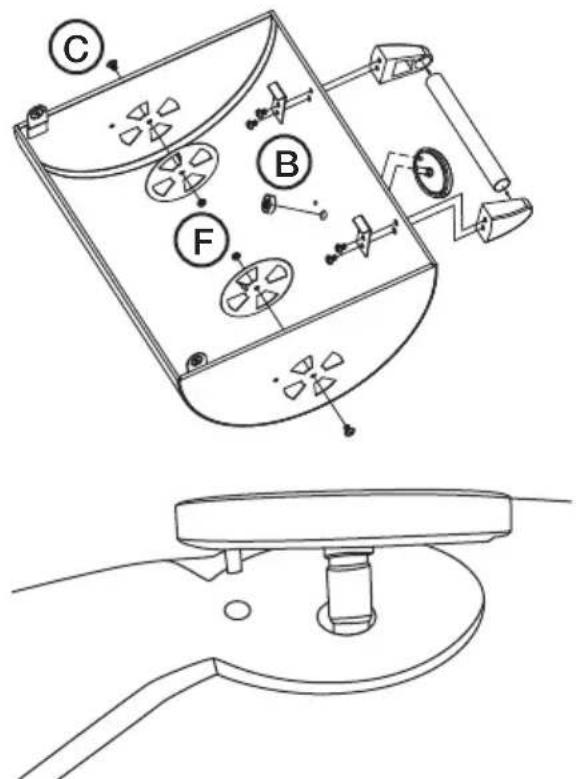

Lockets handtag, termometer och dragluckor

1. Montera handtaget (1) på locket (3). Sätt handtagets stödskenor (5) på insidan av locket och använd 4 st. M6 × 10 (B) för att skruva fast.

2. Montera brickorna för justering av lufttillförseln (4) på lockets gavlar, använd 2 st. M6 × 12 (C) och 2 st. muttrar M6 (F).

3. Fäst termometern på locket, se till att piggen på termometerns undersida hamnar i sitt hål. Dra fast (lagom hårt) med muttern.

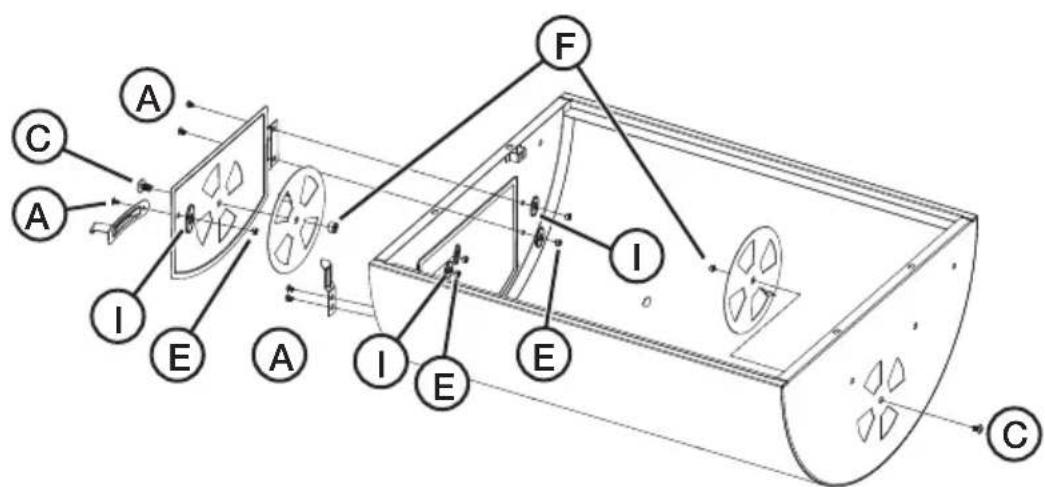

Underdelens dragluckor och asklucka

1. Montera brickorna för justering av lufttillförseln på bottendelen (9), en på bottendelens gavel och en på askluckan (7). Använd 2 st. M6 × 12 (C) och 2 st. muttrar M6 (F).

2. Montera askluckans låshake (6) på askluckan. Använd 1 st. M4 × 10 (A), en planbricka M4 (I) och en mutter M4 (E).

3. Montera spärrblecket för låshaken på bottendelen. Använd 2 st. M4 × 10 (A), 2 st. planbrickor M4 (I) och 2 st. muttrar M4 (E).

4. Montera askluckan på bottendelens gavel. Använd 2 st. M4 × 10 (A), 2 st. planbrickor M4 (I) och 2 st. muttrar M4 (E).

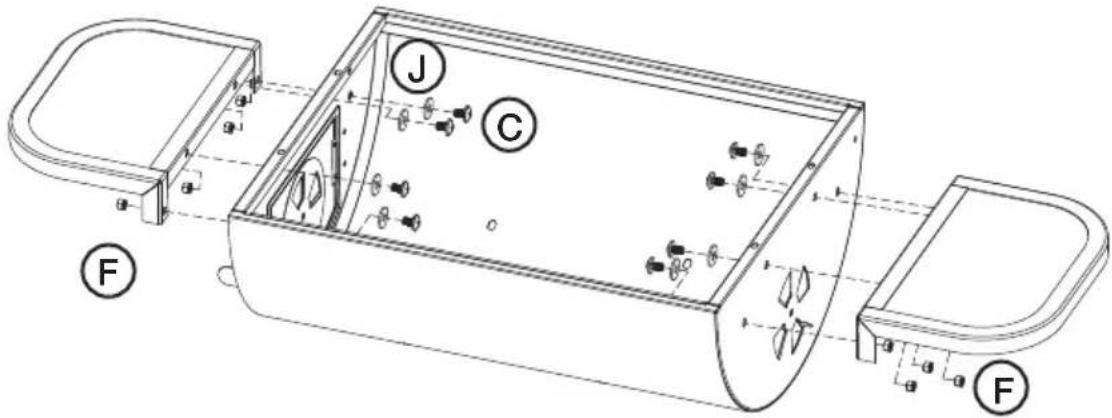

Sidobord

Montera avlastningsborden (10) på bottendelens gavlar. Använd 8 st. M6 × 12 (C), 8 st. planbrickor M6 (J) och 8 st. muttrar M6 (F).

Ben

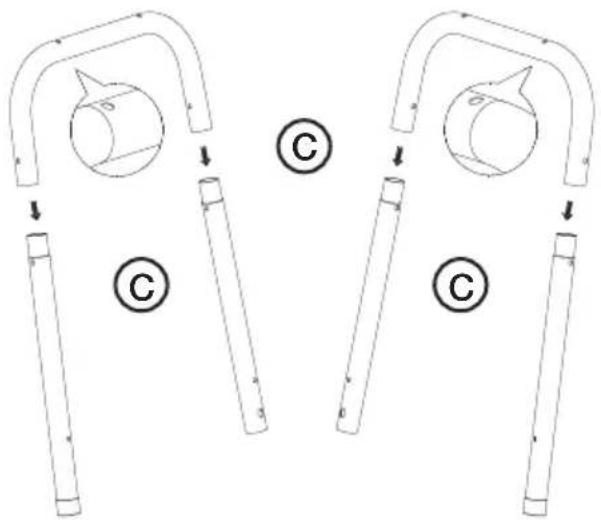

Montera ihop benens överdelar (14) med underdelarna (17 och 18).

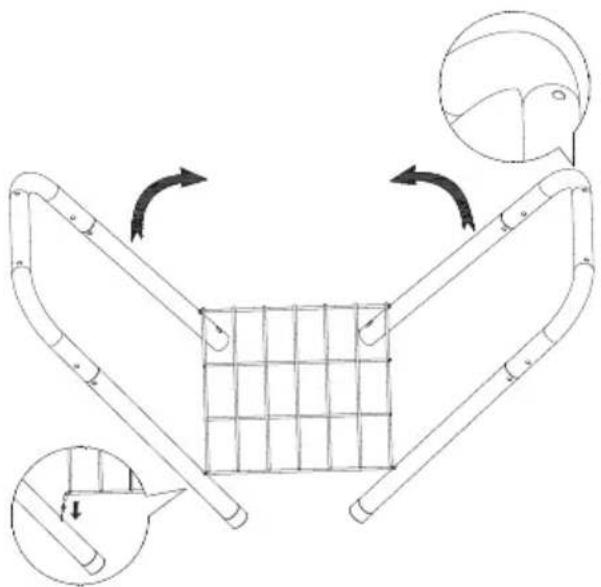

Vik isär benen och fäst förvarings gallret (16) som bilden visar, vik sedan ihop benen.

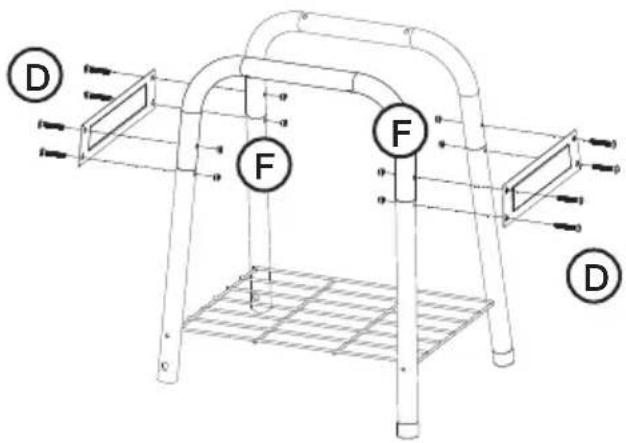

Fäst benens stödplåtar (15) på benen.

Använd 8 st. M6 × 45 (D) och

8 st. muttrar M6 (F).

Hjul

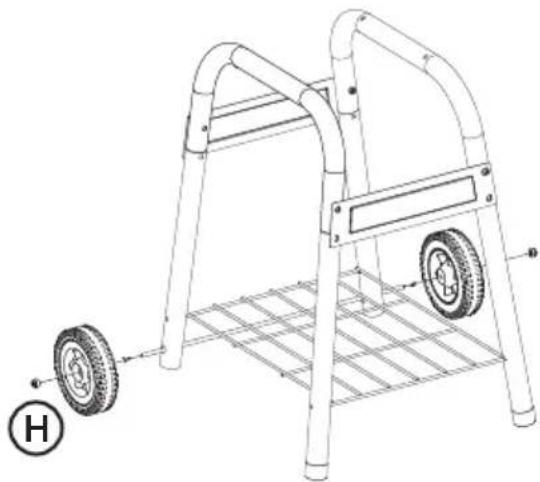

Skjut i hjulaxeln (19) i benen som bilden visar och montera hjulen (20) på axeln. Dra fast varje hjul med en låsmutter M8 (H).

Montering av underdelen på benen och montering av lock

1. Montera underdelen på benen. Använd 4 st. M6 × 45 (D), 4 st. planbrickor M6 (J) och 4 st. muttrar M6 (F).
2. Montera locket på underdelen. Använd 2 st. M6 × 12 (C), 2 st. planbrickor M6 (J) och 2 st. kupolmuttrar M6 (G).

Montering av kol-, avlastnings- och grillgaller

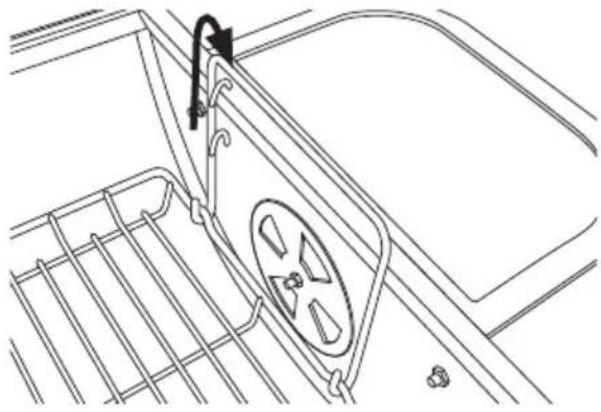

1. Montera kolgallret (13) genom att haka fast gallrets hållare i fästhålen. Obs! Kolgallrets hållare har hakar på två nivåer för att värmen ska kunna regleras under grillningen. Använd ev. den medföljande haken för att flytta kolgallret när grillning pågår.

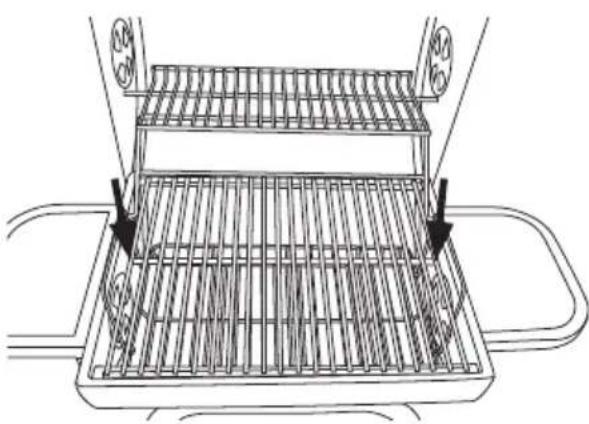

1. Montera avlastningsgallret (11) i lockets och bottendelens fästhål.

1. Lägg i grillgallret (12).

Användning

Tändning

Obs! Tänd grillen och den låt stå varm i 30 minuter innan den används första gången.

1. Placera grillen på ett stabilt och jämnt underlag på avständ från brännbara material.
2. Lägg ett lager grillkol eller briketter på kolgallret.
3. Använd lämplig tändhjälp, t.ex. tändvätska eller tändblock, enligt respektive tillverkares instruktioner:
4. Tänd grillkolen eller briketterna med en braständare eller långa tändstickor.
5. Lägg på grillgallret.
6. Lägg inte på maten förrän träkolen eller briketterna fått en ljusgrå färg. Det tar ca 15–20 minuter för träkolen eller briketterna att få en ljusgrå färg, detta visar att rätt grilltemperatur uppnätts.

Grilltønne med lokk

Art.nr. 31-1161 Modell CS200E
