Varumärke	OBH Nordica
Modell	4839
Produkttyp	Väderstation
Displaytyp	LCD
Mått (ungefär)	150 x 100 x 50 mm
Vikt (ungefär)	200 g
Strömförsörjning	2 x AA-batterier (ingår ej) eller nätadapter (tillval)
Inomhustemperaturområde	0°C till +50°C
Utomhustemperaturområde	-20°C till +60°C (via trådlös sensor)
Fuktighetsområde	20% till 95% RH
Barometertryckområde	700 till 1100 hPa
Radiostyrd klocka	DCF-77 (Europa) eller MSF-60 (Storbritannien)
Väderprognos	Soligt, halvklart, molnigt, regnigt, stormigt
Månfasdisplay	Ja
Alarmfunktion	Enkel alarm med snooze
Trådlös sensor	433 MHz, räckvidd upp till 100 m (öppet fält)
Minne	Min/Max temperatur och luftfuktighet
Underhåll	Rengör med en mjuk, torr trasa; använd inte lösningsmedel
Säkerhet	Förvaras borta från vatten och extrema temperaturer; inte för barn under 3 år
Reservdelstillgång	Reservsensorer och nätadaptrar finns från OBH Nordica
Reparerbarhet	Utformad för enkel batteribyte; andra reparationer av kvalificerad personal
Garanti	2 år

Vanliga frågor - 4839 OBH NORDICA

Hur ställer jag in väderstationen?

Sätt i 2 AA-batterier i huvudenheten och utomhussensorn. Enheterna synkroniseras automatiskt. Ställ in tid och datum manuellt eller aktivera radiostyrd tid om tillgängligt.

Varför ansluter inte utomhussensorn?

Se till att sensorn är inom räckvidd (upp till 100 m i öppet fält) och att batterierna är nya. Kontrollera om det finns störningar från stora metallföremål eller andra elektroniska enheter. Tryck på 'SENSOR'-knappen på huvudenheten för att tvinga en sökning.

Hur växlar jag mellan Celsius och Fahrenheit?

Tryck och håll ner 'SET'-knappen i 3 sekunder, bläddra sedan igenom inställningarna med 'UP' eller 'DOWN'-knapparna tills du når temperaturenheten. Växla mellan °C och °F med lämplig knapp.

Vad betyder väderprognosikonen?

Ikonerna indikerar den förutsedda vädret för de kommande 12-24 timmarna baserat på barometertrycktrender: Soligt (stigande tryck), Halvklart (stabilt), Molnigt (fallande), Regnigt (snabbt fall), Stormigt (mycket snabbt fall). Obs: Prognoser är allmänna och kanske inte är korrekta.

Hur ställer jag in alarmet?

Tryck på 'ALARM'-knappen en gång för att gå in i alarmläge. Använd 'UP' eller 'DOWN' för att ställa in timme och minut. Tryck på 'ALARM' igen för att bekräfta. Tryck på 'SNOOZE' för att aktivera eller avaktivera alarmet.

Varför visar displayen streck för utomhustemperatur?

Detta indikerar förlust av signal från utomhussensorn. Kontrollera sensorns batterier, flytta sensorn närmare huvudenheten, eller återställ båda enheterna genom att ta bort batterierna och sätta i dem igen.

Hur återställer jag min/max-poster?

Tryck och håll ner 'MEMORY'-knappen i 5 sekunder tills min/max-värdena blinkar och återställs till aktuella avläsningar.

Kan jag använda laddningsbara batterier?

Ja, men notera att laddningsbara batterier har lägre spänning (1,2V) vilket kan påverka prestanda. För bästa resultat, använd alkaliska batterier.

Hur rengör jag väderstationen?

Använd en mjuk, lätt fuktad trasa för att torka displayen och höljet. Undvik slipande rengöringsmedel eller nedsänkning i vatten. Spraya inte vätska direkt på enheten.

Vad ska jag göra om enheten slutar fungera?

Byt först batterierna om de är svaga. Kontrollera om det finns fysiska skador. Återställ enheten genom att ta bort batterierna i 10 sekunder. Om problemet kvarstår, kontakta OBH Nordicas kundsupport för ytterligare hjälp.

BRUKSANVISNING 4839 OBH NORDICA

1. Läs igenom bruksanvisningen noga innan användning och spar den för framtida bruk.
2. Apparaten får inte sänkas ned i vatten eller andra vätskor. Skulle den bli våt skall den torkas av omgående eftersom vätska innehåller mineraler som kan göra så att de elektroniska delarna rostar eller förstör elektroniken i apparaten.
3. Om apparaten blir dammig torkas den av med en lätt fuktig trasa varefter den torkas torr.
4. Denna apparat kan användas av personer (inklusive barn från 8 år och uppåt) med begränsade fysisk, sensorisk eller mental förmåga eller som har brist på kunskap/erfarenhet av apparaten, om användning sker under övervakning eller efter instruktion hur apparaten används på ett säkert sätt av en person som ansvarar för deras säkerhet och att de är medvetna om möjliga risker.
5. Barn bör vara under uppsyn för att försäkra att de inte leker med apparaten. Barn kan inte alltid uppfatta och förstå potentiella risker. Lär barn ansvarsfull användning av elapparater.
6. Rengöring och underhåll får inte utföras av barn om de inte är över 8 år och under övervakning.
7. Placera apparaten utom räckhåll för barn om de är under 8 år.
8. Placera aldrig apparaten på eller i närheten av kokplattor, öppen eld eller liknande.
9. Apparaten får endast användas under uppsyn.

10. Apparaten är inte för utomhusbruk.

11. Apparaten får inte användas om den tappats i golvet eller visar synliga tecken på skada.

12. Använd endast nya batterier i korrekt storlek. Förbrukade batterier bör alltid avlägsnas eftersom de kan läcka kemikalier som skadar apparatens elektriska kretslopp.
13. Batterierna måste avlägsnas från apparaten innan den kasseras.
14. Om batteriläckage uppstår, undvik hudkontakt och kassera batterierna enligt gällande lag.
15. Apparaten är endast för privat bruk.
16. Om produkten används till annat än den är till för, eller används utan att respektera bruksanvisningen bär användaren själv ansvaret för eventuella följder. Eventuella skador på produkten därav täcks inte av reklamationsrätten.

Innan användning

Innan den trådlösa inne-/ute termometern med radiostyrd klocka börjar användas bör bruksanvisningen läsas igenom grundligt och därefter sparas till senare bruk.

Generell beskrivning

Den trådlösa inne-/ute termometern består av en mottagare samt en sändare, som kan placeras såväl ute som inne.

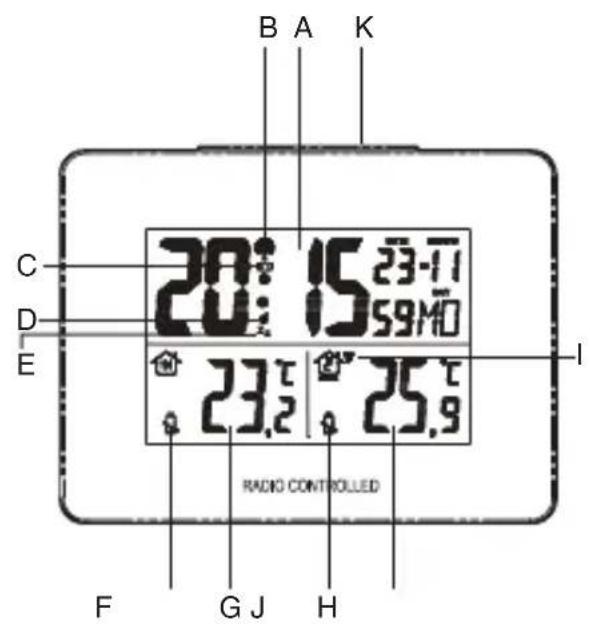

Mottagaren har följande funktioner:

A. Visning av klockslag och datum
B. Indikator för mottagning av radiosignal från Frankfurt (antenn symbol)
C. Indikator för sommartid (DST – Daylight Saving Time)
D. Indikator för aktiverad alarmfunktion
E. Indikator för aktiverad snooze
F. Indikator för batteribyte för mottagaren
G. Indikator för inomhus temperatur
H. Indikator för utomhus temperatur
1. Indikator för den separata sändaren
J. Indikator för batteribyte för den separata sändaren
K. SNOOZE / LIGHT knapp
L. Batterilucka
M. MODE knapp
N. ALARM knapp
0. "+" knapp
P. "-" knapp
Q. CHANNEL knapp (visning av temperaturmätningar från fler än en separat sändare)
R. Reset knapp

Sändaren har följande funktioner:

A. LED indikator
B. Batterilucka
C. Batterihus (ej synlig på bild)
D. Kanal knapp (ej synlig på bild)

När du sätter i batterierna i den trådlösa termometern första gången, bör du vara uppmärksam på följande:

- Termometern kommer nu att börja ta emot signaler från den separata sändaren och det kommer inte att vara möjligt att göra några ändringar i termometerns inställningar så länge mottagning pågår.

- När termometern har avslutat mottagningen av signaler från den separata sändaren kommer den att börja att ta emot radiosingal från Frankfurt (till den radiostyrda klockan). Först när denna mottagning av signal är klar kan man göra ändringar i termometerns inställningar.

Montering och byte av batterier

VIKTIGT!

När den trådlösa termometern skall tas i bruk, är det viktigt att först sätta i batterier i mottagaren, innan batterier sätts i sändaren.

Mottagaren drivs med 2 st AAA 1,5 V batterier. För att kunna sätta i dessa måste du ta bort batteriluckan (L) på mottagarens baksida, därefter placeras batterierna i batterihuset. Sätt in batterierna med + polen och – polen placerade på samma sätt som står angivet i batterihuset. Sätt därefter tillbaka batteriluckan.

När det blir dags att byta batterier i mottagaren, visas detta med en indikator för batteribyte (ett litet batteri- F) i displayen till vänster för inomhus temperaturen.

Efter att batterierna sitter på plats i mottagaren kommer alla ikoner i displayen att lysas upp i några sekunder. I displayens nedersta högra hörn visas sedan "--" för att indikera att mottagaren inväntar signal från sändaren.

Efter att batterierna placerats i mottagaren ska det också sättas batterier i sändaren.

Sändaren drivs med 2 st AAA 1,5 V batterier. För att kunna sätta i dessa måste du ta bort batteriluckan (B) på sändarens baksida. Sätt sedan i de 2 batterierna i batterihuset. Se till att + polen och – polen placeras på samma sätt som står angivet i batterihuset. Sändaren kommer nu att påbörja överföring av signal.

När det blir dags att byta batterier i sändaren, visas detta med en indikator för batteribyte (ett litet batteri- J) i displayen till vänster för utomhus temperaturen. Om man har mer än en sändare uppsatt ska man välja det aktuella kanalnumret i displayen för att se symbolen för batteribyte i displayen. Batterierna byts ut som beskrivits ovan.

Placering

Sändaren skall placeras inom en radie av högst 30 meter från mottagaren. Den kan placeras stående på en plan yta eller hängas t.ex. på en vägg eller en mur med hjälp av upphängningsöglan på baksidan av sändaren.

Så fungerar den trådlösa inomhus-/utomhustermometern

När batterierna är isatta i mottagaren, kommer det nedersta högra hörnet i mottagarens display att visa"- -". Samtidigt kommer 3 bågar i displayen att börja blinka vilket indikerar att mottagaren söker efter signal från den separata sändaren

När batterierna har satts in i sändaren kommer den att börja överföra temperaturmätningar. LED indikatorn (A) på sändarens framsida börjar nu blinka. Du byter kanal genom att trycka på kanal knappen inne i batterihuset (C) på sändarens baksida.

Sändaren kommer att överföra mätningar ca. var 60-75 sekund och detta indikeras av blinkningar från LED-indikatorn.

När mottagaren har fångat upp signalen, kommer den att visa den enskilda kanalens temperaturmätning i displayens nedre högra hörn.

Temperaturmätning visas för en sändningskanal åt gången. Om man har uppsatt upp mer än en sändare skiftas det mellan dessa på mottagarens display genom att trycka på kanal CHANNEL knappen (Q) på baksidan av mottagaren. Det anges i displayens nedersta högra hörn till vänster för temperaturmätning vilken sändare det är som visar aktuell temperaturmätning.

OBS!

Om det inte kan tas emot signal från sändaren i mer än 35 minuter, visas "- °C" i displayens nedersta högra hörn, tills mottagaren registrerar korrekt mottagning igen. Man bör kontrollera följande:

• Att sändaren fungerar och är korrekt uppsatt.
• Att batterierna i sändaren och mottagaren fungerar optimalt. Om inte, byt batterier. Notera att batterierna fryser om sändaren placeras utomhus och temperaturen sjunker till fryspunkten.
• Att sändare och mottagare inte är placerade för långt ifrån varandra och att det inte kommer andra signaler i vägen för temperatursändningarna (t ex från andra elektroniska system såsom alarmsystem, dörrklockor, datorer o dyl). Prova att placera om sändaren och flytta sändare och mottagare närmare varandra.

Den trådlösa inomhus-/utomhustermometern har en räckvidd på upp till ca 30 meter (mätt i öppet landskap). Man får dock räkna med kortare räckvidd i stadsmässig bebyggelse på grund av att det finns andra sändaranläggningar (som nämnts ovan).

Om mottagaren inte tar emot signal från sändaren visas "-- °C" i displayen. Minska avståndet mellan sändare och mottagare. Om detta inte resulterar i optimal signal från sändaren kan batterierna tas ut ur sändaren. Vänta i ett par sekunder och sätt i dem igen. Håll sedan "-" knappen (P) intryckt i 3 sekunder, varefter singalöverföring från sändare till mottagare aktiveras.

8

Signalöverföringen avbryts genom att åter hålla "-" knappen (P) intryckt i 3 sekunder.

Om temperaturen ligger utanför temperaturområdena som mottagaren och sändaren arbetar inom, visas "- - °C" i displayen. Temperaturområdena står nämnda under "Tekniska Data" i denna bruksanvisning.

Omsällning mellan °C och °F

Mottagaren visar temperaturerna i °C (Celsius) som är det vanligaste i Sverige, men det är även möjligt att visa temperaturen i °F (Fahrenheit) om man vill. Tryck på "-" knappen (P) på mottagarens baksida för att ändra till Fahrenheit.

12-/24-timmars visning

Tryck på "+" knappen för att aktivera 12/24 timmars visning. Ändra mellan 12- och 24-timmars visning med "+" knappen. 12 timmars visning indikeras med "AM" i displayens översta vänstra hörn.

Så fungerar den radiostyrda klockan

I displayen visas en rad funktioner som alla rör den radiostyrda klockan. Där visas följande:

• Klockslag (tidpunkt)
- Datum
- Veckodag
- Indikator för mottagning av radiosignal från Frankfurt (antenn symbol)
- Indikator för sommartid. Klockan skiftar automatiskt till sommartid och det kommer att stå "DST" (Daylight Saving Time) i displayen.
- Alarmfunktion
- Snooze funktion

Kort förklaring om förutsättningarna att ta emot radiosignal

Den radiostyrda klockan är inställd på att ta emot en radiosignal från en sändare i Frankfurt i Tyskland (DCF77). Sändaren, som är baserad på ett cesium atomur i Braunschweig, täcker ett område med en radie på ca 1.500 km från Frankfurt, d.v.s. hela Centraleuropa och de södra delarna av Sverige och Norge.

Hur bra mottagning av radiosignalen du får beror på avståndet mellan sändaren och klockan, samt var i huset eller lägenheten du placerar klockan. Otilräcklig signalstyrka eller extrem elektronisk störning kan medföra att klockan inte tar emot någon signal.

Huvudorsakerna till att klockan inte tar emot signal kan vara:

• Byggnader med mycket tjocka väggar eller konstruktioner som innehåller stål eller järn.
• Placering i närheten (som regel inom 1,5 meter) av elektriska apparater såsom TV, PC o dyl.
• Sändaren är tillfälligt ur funktion på grund av störningar som t.ex. åska o dyl.
• Klockan är placered för långt från sändarens räckvidd (utanför en radie av ca. 1.500 km från sändaren).

Så länge klockan kan ta emot radiosignalen så är signalstyrkan det enda du behöver kontrollera. Om mottagningsförhållandena är dåliga, bör mottagaren placeras någon annanstans, oftast i närheten av ett fönster mot söder. Om klockan fortfarande inte har fått någon mottagning i slutet av dagen kan du ställa klockan i ett fönster över natten. På natten är störningarna mindre uttalade, och chansen till bättre mottagning är större. Klockan fungerar som vanligt under tiden.

Indikator för mottagning av radiosignal

Antennsymbolen har tre möjligheter att visa den nuvarande mottagningskvaliteten.

• Om antennsymbolen blinkar, håller väckarklockan på att ta emot signal.
• Om antennsymbolen visas konstant tas signal emot.
• Om antennsymbolen inte visas i displayen, tar väckarklockan inte emot signal.

Den radiostyrda väckarklockan är från leverans redo att påbörja en sökning efter signal när man satt i batteriet, den är även redo att ta emot den normala signalen strax innan varje heltimme kl. 01:00, 02:00, 03:00, 04:00 och 05:00.

Manuell inställning av tiden

Gör på följande sätt för att ställa in tiden manuellt:

Håll MODE knappen nere i 3 sekunder. Displayen visar följande:

Display blinkar Inställning

År - Ställs in med "+" och "-" knapparna- Bekräftas genom att trycka på MODE knappen (M)

Månad - Ställs in med "+" och "-" knapparna- Bekräftas genom att trycka på MODE knappen (M)

Dag - Ställs in med "+" och "-" knapparna- Bekräftas genom att trycka på MODE knappen (M)

Språk - Ställs in med "+" och "-" knappar för att få:GE = TyskaEN = EngelskaIT = ItalienskaNE = HollandskaES = SpanskaDA = Danska- Bekräftas genom att trycka på MODE knappen (M)

Timme - Ställs in med "+" och "-" knapparna- Bekräftas genom att trycka på MODE knappen (M)

Minuter - Ställs in med "+" och "-" knapparna- Bekräftas genom att trycka på MODE knappen (M)

Tidskillnad +12/-12 - Ställs in med "+" och "-" knapparna- Bekräftas genom att trycka på MODE knappen (M)

Bekräfta genom att trycka på MODE-knappen, då kommer du automatiskt vidare till nästa inställningsmöjlighet. Om du inte vill ställa in det blinkande segmentet på displayen trycker man endast på MODE-knappen (M) så kommer man vidare till nästa inställningsmöjlighet. Glöm inte att trycka på MODE-knappen (M) efter varje inställning.

Även här är det viktigt att valen görs inom ca 7 sekunder, annars tappar man inställningarna.

KOM IHÅG!

Om den radiostyrda klockan tas med på flygresor bör batterierna av säkerhetsmässiga skäl tas ur innan man stiger ombord på flyget. Det är sedan möjligt att ställa in klockan manuellt, i de fall man befinner sig för långt ifrån sändaren i Frankfurt.

Inställning av alarm

Den radiostyrda klockan har ett alarm.

OBS! Också här är det viktigt att valen görs inom ca 7 sekunder, annars tappar man alarminställningarna.

1. Håll ALARM knappen (N) nere i ca 3 sekunder, då börjar timtalet att blinka.
2. Ställ in timmen med "+" och "-" knapparna.
3. Tryck på ALARM knappen (N) en gång.
4. Ställ in minuter med "+" och "-" knapparna
5. När den önskade alarmtiden är inställd så trycker man på ALARM knappen (N) igen för att bekräfta.
6. Alarmet aktiveras genom att trycka på ALARM knappen (N) en gång, detta indikeras med klocksymbolen under klockan.

När den önskade alarmtidpunkten uppnås så tänds displayen i ca 5 sek och alarmet ljuder. Om alarmet inte stängs av kommer den att ljuda i ca 2 minuter och stiger gradvis i styrka, därefter slutar alarmet att låta men ringer igen efter 24 timmar. Alarmet kan dock stängas av genom att man trycker på vilken knapp som helst (med undantag av SNOOZE/ LIGHT knappen -K).

Klockan är utrustad med en snooze-funktion som aktiveras genom att trycka på SNOOZE knappen (K) ovanpå klockan inom de 2 minuter då alarmet ljuder. Därefter ljuder alarmet igen efter ca 5 minuter. Snooze-funktionen kommer härefter att aktiveras var 5 minut tills man stänger av alarmet helt genom att trycka på vilken knapp som helst.

Om man vill koppla ifrån alarmfunktionen innan det börjar låta så görs detta genom att trycka på ALARM-knappen (N) en gång, då försvinner alarmsymbolen och alarmfunktionen är frånkopplad.

Rengöring och underhåll

• Den trådlösa inomhus- / utomhustermometern får inte nedsänkas i vatten eller andra vätskor. Skulle den bli våt ska den torkas av omgående eftersom vätskor innehåller mineraler som kan få de elektroniska delarna att rosta. Detta gäller både sändare och mottagare.
• Om apparaten blir smutsig kan den torkas av med en fuktig trasa och därefter torkas torr

- Sändaren skall ej placeras på utsatta ställen, där den t ex kan bli våt av regn eller i direkt sol. Sändaren är konstruerad så att den uppfyller tätningsgrad IPX3., dvs den är skyddad mot vatten som faller som regn i en vinkel på intill 60° lodrätt. Detta betyder att den fungerar i svenskt klimat, men att man om det förekommer perioder med slagregn, bör kontrollera sändaren så att den inte är konstant våt.

- Sändaren bör inte placeras i direkt solljus då detta har en avgörande betydelse för mätningsresultatet. Sändaren är gjord av ett material som klarar av extrema Ijusförhållanden under normala temperaturförhållanden, men det kan förekomma en smula missfärgning av sändaren med tiden på grund av diverse partiklar i luften och UV-ljus.

- Den trådlösa inomhus-/ utomhustermometern får inte utsättas för hårdhänt behandling, stötar, extrema temperaturskillnader eller luftfuktighet som kan resultera i att termometern inte fungerar optimalt.

- Använd bara nya batterier i korrekt storlek. Man kan med fördel använda Alkaline batterier. Förbrukade batterier skall alltid avlägsnas eftersom de kan läcka kemikalier som kan skada termometerns elektroniska kretslopp.

- Använd inte uppladdningsbara batterier till sändaren.

- I de fall man placerar den trådlösa termometern i byggnader av betong och stål, kan detta påverka mottagningsförhållandena och mottagaren kan ha svårt att fånga upp signalerna från sändaren. Prova då att flytta runt mottagaren och sändaren för att finna den optimala platsen för båda enheterna.

OBS!

Denna produkt uppfyller gällande bestämmelser för terminalutrustning (RTTE) och gällande CE bestämmelser för radiovågor. I speciella fall kan de förekomma att annan elektronisk utrustning såsom alarmsystem, dörrklockor, datorer o d kan störa sändare/mottagare. Detta betyder inte att produkten är defekt.

VIKTIGT!

Sändaren till den trådlösa inomhus-/utomhustermometern fungerar ner till -20°C. Men det kan förekomma vid låga temperaturer, speciellt om under en längre tid, att batterierna fryser och att mottagaren då har svårt att fånga upp signalen med temperaturmätningarna från sändaren, i och med att räckvidden minskas vid mycket låga temperaturer. När temperaturen stiger igen fungerar batterierna oftast som vanligt igen. Om batterierna är gamla bör de bytas efter en period med låga temperaturer för att försäkra att sändaren fungerar optimalt.

Miljöhänsyn vid kassering av batterier

Vid kassering av batterier är det nödvändigt att tänka på miljön. Förbrukade batterier får aldrig slängas tillsammans med hushållsavfall utan ska slängas på avsedda insamlingsstationer. Batterierna ska alltid avlägsnas innan apparaten kasseras. Samtidigt bör man sörja för att inte låta batterierna bli för gamla och förbrukade eftersom det finns risk att de börjar läcka. Kontrollera hållbarhetsdatum på batterierna och ta ur batterierna innan de blir för gamla.

Kassering av förbrukad apparatur

Enligt lag ska elektriska och elektroniska apparater insamlas och delar av apparaterna återvinnas. Elektriska och elektroniska apparater märkt med symbolen för avfallshantering ska kasseras på en kommunal återvinningsstation.

Reklamationsrätt

Reklamationsrätt enligt gällande lag. Maskinstämplat kassakvitto skall bifogas vid eventuell reklamation. Vid reklamation skall apparaten lämnas in där den är inköpt.

OBH Nordica AB

Löfströms Allé 5

172 66 Sundbyberg

Tel: [phone]

www.obhnordica.se

Tekniska data

OBH Nordica 4839

Mottagare:

Mätområde inomhustemperatur ......-9,9°C till +50°C

Temperaturtolerans +/-1°C

Batterityp 2 st. AAA 1,5V batterier

OBH Nordica Sweden AB bekräftar härmed att sändare typ 4842 och mottagare typ 4839 uppfyller alla relevanta och väsentliga krav i EU-direktiv 1999/5/EC.

Med förbehåll för löpande ändringar.
