AZ9202 - CD-spelare PHILIPS - Gratis bruksanvisning och manual

Typ	CD-spelare
Strömförsörjning	Batterier (2× LR6/UM3/AA) eller nätadapter (4,5 V DC, 300 mA, AY 3170) eller biladapter (AY 3545)
CD-format	Audio-CD, CD-R, CD-RW
Uppspelningslägen	Normal, Slump, Slump upprepa alla, Upprepa, Upprepa alla, Sök
Programmering	Upp till 99 spår
Särskilda funktioner	ESP (Electronic Skip Protection), RESUME (spara senaste position), HOLD (knapplås), Digital DBB (bassförstärkning i 2 steg)
Anslutningar	LINE OUT/Ω (3,5 mm hörlurs-/linjeutgång)
Volymkontroll	VOL-knapp
Hörlurar	Ingår i leveransen (AY 3677)
Batterityper	Normal, Alkaliska, ECO-PLUS NiMH (laddningsbara)
Rengöring	Hölje med mjuk, ludd fri trasa; CD rengöra från insidan till utsidan; vidrör inte linsen
Säkerhet	Hörselskydd (inte för högt), använd inte vid körning; öppna inte enheten; använd endast rekommenderade adaptrar
Miljö	Förpackning återvinningsbar; batterier kasseras på rätt sätt
Reparation	Reparera inte själv (garantin upphör); kontakta specialisthandlare vid problem
Allmänt	Uppfyller EU:s radiostörningsbestämmelser

Vanliga frågor - AZ9202 PHILIPS

Hur sätter jag i batterier och vilka typer kan jag använda?

Öppna locket, stoppa i 2 batterier av typ LR6, UM3 eller AA. Du kan använda vanliga, alkaliska eller ECO-PLUS NiMH-batterier. Var uppmärksam på polariteten.

Varför startar inte CD-uppspelningen?

Möjliga orsaker: Batterier tomma eller felaktigt isatta, CD smutsig eller felaktigt isatt, lins imma. Kontrollera batterierna, rengör CD-skivan, vänta om det finns imma.

Vad betyder visningen 'nF d'ISC'?

Detta visas när en CD-R/CD-RW inte har spelats in korrekt. Använd funktionen FINALIZE på din CD-inspelare för att slutföra inspelningen.

Hur aktiverar jag Electronic Skip Protection (ESP)?

Tryck på ESP-knappen under uppspelning. Symbolen "ESP" visas och skyddsfunktionen är aktiv. Tryck igen för att avaktivera.

Kan jag spela spår i en viss ordning?

Ja, du kan programmera upp till 99 spår. Stoppa uppspelningen, välj ett spår med ◀◀/▶▶, tryck på PROGRAM, upprepa för alla önskade spår, starta med ▶II.

Hur sparar jag den senast spelade positionen (RESUME)?

Skjut reglaget under uppspelning till RESUME. Symbolen "RESUME" visas. Stoppa med ■, starta igen med ▶II - uppspelningen fortsätter från den sparade positionen.

Hur låser jag knapparna (HOLD)?

Skjut reglaget till HOLD. Alla knappar är låsta. För att avaktivera, ställ på OFF.

Kan jag använda CD-spelaren i bilen?

Ja, med biladaptern AY 3545 och kassettadaptern AY 3501 (om tillgänglig). Anslut adaptern till 4,5V DC-uttaget och kassettadaptern till LINE OUT/Ω-utgången. Observera säkerhetsanvisningarna.

Hur rengör jag CD-spelaren och CD-skivorna?

Rengör höljet med en mjuk, luddfri trasa. För CD-skivor torka rakt från mitten till kanten. Använd inga rengöringsmedel. Vidrör aldrig linsen.

Vad gör man om det inte finns något ljud eller dålig ljudkvalitet?

Kontrollera om PAUSE är aktiv (tryck på ▶II). Kontrollera volymen och anslutningarna. Håll mobiltelefoner borta. Vid bilen: kontrollera kassettadapter och bandrullningsriktning.

BRUKSANVISNING AZ9202 PHILIPS

CD afspilning....76–77

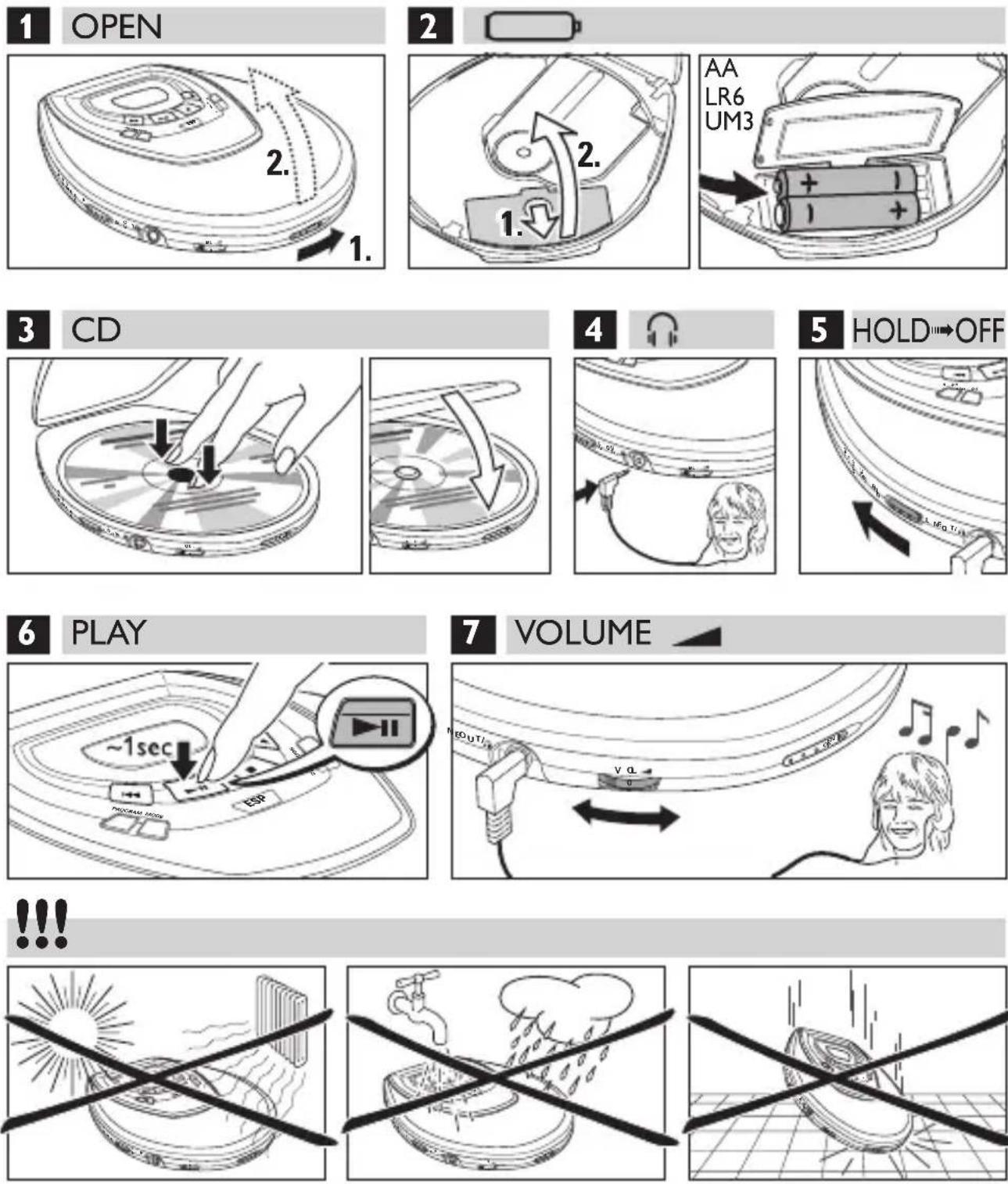

FUNKTIONSKNAPPAR, hänvisar till bilden på s 3

1 ■ stoppar CD-avspelningen, raderar ett CD-program eller stänger av spelaren
2 DIGITAL DBB ...DIGITAL DYNAMIC BASS BOOST växlar mellan basförstärkning och normal effekt
3 ▶▶......byter till nästa spår och snabbspolar framåt
4 ▶II......slår på CD-spelaren, startar eller gör paus i CD-avspelningen
5......display
6 ◀◀......byter till föregående spår och snabbspolar bakåt
7PROGRAM......programmerar CD-spåren, visar upp alla genomförda programmeringarna
8MODE......väljer mellan de olika avspelningsmöjligheterna: SHUFFLE, SHUFFLE REPEAT ALL, REPEAT, REPEAT ALL och SCAN
9RESUME......sparar CD-spårets sist spelade position HOLD......låser alla knappar
OFF ......slår av RESUME och HOLD
10 LINE OUT/Ω ....3,5 mm uttag för hörlurar, uttag för att ansluta CD-spelaren till en annan analog ljudutrustning, uttag för fjärrkontrollen (finns inte för alla versioner)
11VOL .....ändrar volymen
12 OPEN ▶......öppnar CD-luckan
134.5V DC......uttag för extern elförsörjning
14......typskylt
15 ESP ...... ELECTRONIC SKIP PROTECTION garanterar att CD-skivan fortsätter att spela oavsett vibrationer och stötar, växlar mellan alarmfunktionens lägen "på" och "av"

Enheten uppfyller EC:s avstörningskrav.

Batterier (medföljer eller levereras vid förfrågan)

Du kan använda följande batterityper på din spelare:

• normala batterier av typen LR6, UM3 eller AA (företrädesvis Philips), eller
• alkalibatterier av typen LR6, UM3 eller AA (företrädesvis Philips).

OBS: – Använd inte nya batterier tillsammans med begagnade batterier. – Ta ut batterierna om de är förbrukade eller om du inte skall använda CD-spelaren under en längre tid.

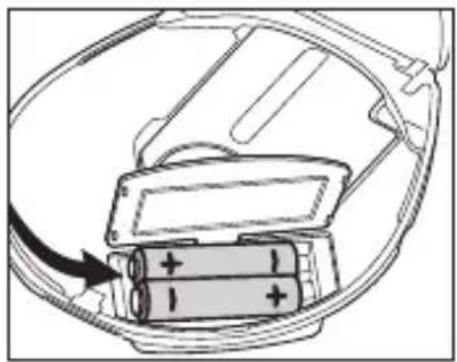

Att sätta in batterier

1 Skyut OPEN ▶ för att öppna CD-luckan.
2 Öppna batteriluckan och sätt in antingen 2 normala eller alkalibatterier.

Batteriindikation

Batterisymbolen på displayen är uppdelad i 3 sektioner som visar återstående batterikapacitet.

- Om och åÅtå blinkar på displayen är batterierna slut.

Batteriernas genomsnittliga hållbarhet under normala förhållanden Batterityp ESP på ESP av

Normal 7 timmar 6 timmar

Alkali 20 timmar 18 timmar

ECO-Plus NiMH batterier (finns inte för alla versioner) 10 timmar 9 timmar

Batterier innehåller kemiska substanser och måste därför kasseras enligt bestämmelserna.

ECO-PLUS NiMH batteriinformation (för versioner som bara är försedda med uppladdnings-bara ECO-PLUS NiMH batterier AY 3362)

Det går endast att ladda upp spelare som är försedda med uppladdningsbara ECO-PLUS NiMH batterier av typen AY 3362.

Uppladdning av ECO-PLUS NiMH batterierna i spelaren

1 Förvissa dig om att du har satt in de uppladdningsbara ECO-PLUS NiMH batterierna av typen AY 3362.

2 Anslut huvudadaptern till CD-spelarens 4.5V DC uttag och vägguttaget.

→☐ fylld med 0–3 sektioner (beroende på uppladdningsnivån) och CHA-GE visas.

- Uppladdningen avslutas när du börjar använda spelaren eller när ungefär 7 timmar har gått.

3 När batterierna är fullt uppladdade, visas, och FULL.

OBS: – Det är helt normalt att batterierna blir varma under uppladdningen.

- Om batterierna blir för varma, kommer uppladdningen att avbrytas i cirka 30 minuter och ordet Hot kommer att visas på displayen.

- För att förvissa sig om att uppladdningsproceduren går rätt till i spelaren, se till att alla kontakter är rena och att du endast använder ECO-PLUS NiMH batterierna av typen AY 3362.

Hantering av uppladdningsbara ECO-PLUS NiMH batterier

• Uppladdning av redan laddade eller halvt laddade batterier kommer att förkorta deras livslängd. Ladda därför ur de uppladdningsbara ECO-PLUS NiMH batterierna helt och hållet efter det du använt batterierna några gånger.
• För att undvika kortslutning bör batterierna inte komma i kontakt med några metallobjekt.
• Om batterierna snabbt blir tomma efter uppladdningen är kontaktstiften förorenade eller deras maximala livslängd är uppnådd.

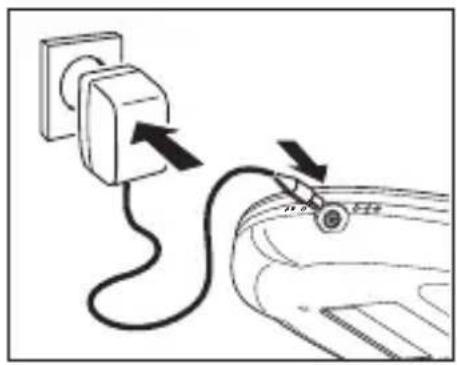

Huvudadapter (medföljer eller levereras vid förfrågan)

Använd enbart AY 3170 adapter (4,5 V/300 mA växelström, positiv pol till stiftkontakt). Någon annan produkt kan skada spelaren.

1 Förvissa dig om att spänningen beroende på vilket land du befinner dig i överensstämmer med huvudadapterns spänning.
2 Anslut huvudadaptern till 4.5V DC uttaget på spelaren och sedan till vägguttaget.

OBS: Koppla alltid ifrån adaptern när du inte använder den.

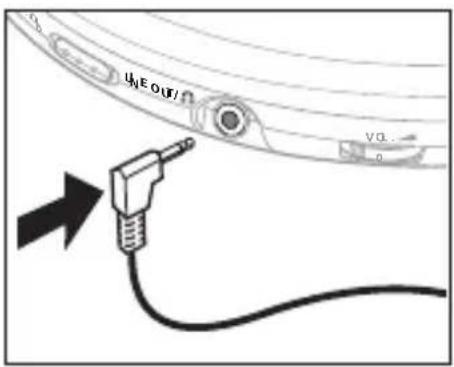

- Anslut de medföljande hörlurarna till LINE OUT/Ω uttaget.

OBS: LINE OUT/Ω kan också användas till för att ansluta ditt HiFi system (signalstyrt) eller din bilradio (kassettadapter eller signalstyrt) till din CD-spelare. I båda fallen måste volyminställningen vara inställd på position 8.

Använd huvudet då du använder hörlur.

Hörselsäkerhet: Spela inte för högt då du har hörluren på. Hörselexperter påpekar att ständig använding på hög volym kan skada hörseln varaktigt.

Trafiksäkerhet: Använd inte hörluren då du kör ett fordon. Det kan förorsaka en risksituation och det är olagligt i flera länder. Även om din hörlur är av den öppna typen som är konstruerad så att du kan höra ljud utifrån samtidigt, skall du inte vrida upp volymen så högt att du inte kan höra vad som försiggår runtomkring dig.

Hantering av CD-spelare och CD-skivor

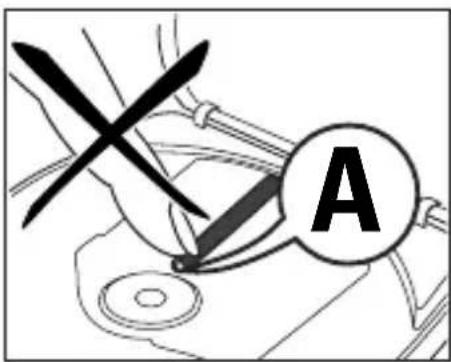

• Rör inte vid CD-spelarens lins Ⓐ.
- Undvik att utsätta spelaren, batterier eller CD-skivor för fukt, regn, sand eller extrem värme (orsakat av värmeelement eller direkt solljus).
- Du kan rengöra CD-spelaren med en mjuk, lätt fuktad, linnefri trasa. Använd för all del inte några rengöringsmedel vid rengörandet, eftersom de kan ha en frätande effekt.

- När du rengör CD-skivan, dra den mjuka och linnefria trasan i en rak linje från CD-skivans mitt till skivans kant. Rengöringsmedel kan skada CD-skivan! Skriv eller fäst aldrig något klistermärke på CD-skivan.

- Linsen kan få imma när CD-spelaren hastigt förflyttas från en kall till en varm omgivning. Om så är fallet, låt CD-spelaren stå i en varm omgivning ett tag, så avdunstar fukten.

- Påslagna mobiltelefoner, som finns i närheten av CD-spelaren, kan förorsaka störningar.

- Tappa inte spelaren i marken golvet, eftersom detta kan skada apparaten.

Miljöupplysningar

• Användningen av allt miljöfarligt förpackningsmaterial undveks medvetet. Vi har gjort vårt yttersta för att förpackningen lätt skall kunna hanteras vid källsorteringen. Det handlar om två olika material: papp (kartong) och polytelen (påsar, skyddande skumgummi).
• Din utrustning är återvinningsbar. Notera dock att spelaren endast kan återvinnas om den plockas isär av ett kvalificerat företag. Ta hänsyn till de regler som gäller i ditt land/din region beträffande avfallshanteringen av förpackningsmaterial, förbrukade batterier och gammal utrustning.

Klass 1 laserapparat

Varning! Om apparaten används på annat sätt än i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.

Att spela en CD-skiva

Denna CD-spelare kan användas för att spela olika typer av musikskivor som t.ex. CD-Recordables och CD-Rewritables. Använd inte CD-skivor av typen CD-ROM, CDi, VDC, DVD eller CD-skivor för datorer.

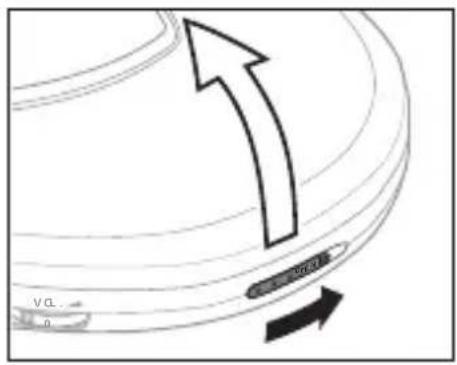

1 Skjut OPEN ▶ reglaget åt sidan.

→Luckan öppnas.

2 Sätt in en CD-skiva med den tryckta sidan uppåt. Tryck CD-skivan försiktigt ner så att den fixeras på navet. Stäng sedan luckan som vanligt.

3 Tryck på ▶Ⅲ i ungefär 1 sekund för att slå på CD-spelaren och starta avspelningen.

→ Det nuvarande spårvalet och speltiden visas på displayen.

- Du kan göra en paus i avspelningen genom att trycka på ▶II.

→ Tiden, då avspelningen avbröts för pausen, blinkar.

- Fortsätt avspelningen genom att trycka på ▶II igen.

4 Tryck på ■ för att stoppa avspelningen.

→ Det totala antalet spår på CD-skivan och den totala speltiden visas nu på displayen.

5 Tryck på ■ igen för att stänga av CD-spelaren.

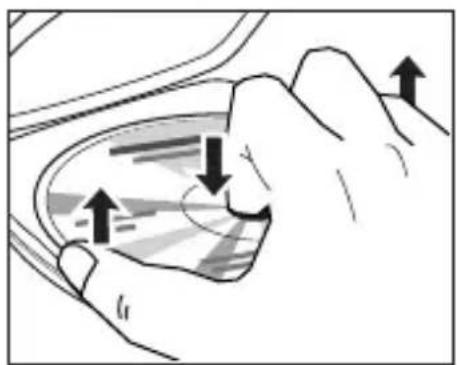

- För att ta ut CD-skivan, håll den vid kanterna och tryck försiktigt på navet medan du lyfter CD-skivan uppåt.

OBS: För att spara energi kommer CD-spelaren att stängas av automatiskt efter ett tag när den inte används.

Information om avspelningen

• Om en inspelningsbar CD (CD-R) eller en rewritable CD (CD-RW) inte spelas på rätt sätt, visas nF d150 på displayen. I detta fall, använd funktionen FINALIZE på din CD-recorder för att avsluta inspelningen.
• Om du vill spela en rewritable CD (CD-RW) på din spelare, dröjer det 3–15 sekunder efter det du har tryckt på knappen ▶II innan ljuduppspelningen startar.
• Avspelningen stannar upp om du öppnar CD-luckan.
• Under tiden CD-skivan läses, blinkar / - : - .

Volym och bas

Justering av volym

- Justera volymen genom att använda VOL

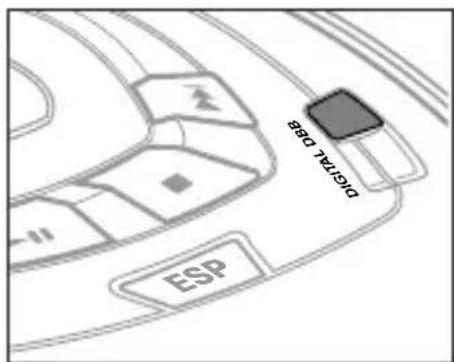

Justering av basen

Du kan välja mellan två olika basförstärkningsnivåer d661 och d662.

1 Tryck på DIGITAL DBB så många gånger som krävs för att få den rätta basförstärkningen.

→ dbb / eller dbb2 visas i 2 sekunder och DBB visas på displayen.

2 För att stänga av åbb 1 eller åbb 2, tryck på DIGITAL DBB upprepade gånger.

→sluckhar.

Att välja ett spår och att snabbspola

Att välja ett spår under avspelning

• Tryck snabbt på ◀◀ eller ▶▶ en eller flera gånger för att byta till nuvarande, föregående eller nästa spår.
  → Avspelningen fortsätter. Under tiden visas det valda spåret och dess nummer på displayen.

Att välja ett spår när avspelning har avslutats

1 Tryck snabbt på ◀◀ eller ▶▶ en eller flera gånger.
→ Det valda spårnumret visas.

2 Tryck på ▶II för att starta avspelningen.

→ Avspelningen startar med det valda spåret.

Att snabbspola under avspelningen

1 Håll ◀◀ eller ▶▶ intryckt för att snabbspola framåt eller bakåt på skivan.
→ Snabbspolningen startar och avspelningen fortsätter på låg volym. Efter 2 sekunder ökar hastigheten.

2 Släpp knappen när du har hittat det valda stycket du letar efter.

→ Avspelningen fortsätter som vanligt från denna position.

OBS: – Under SCAN kan man inte använda snabbspolningsfunktionen. – Under SHUFFLE, SHUFFLE REPEAT ALL, REPEAT eller under tiden du spelar ett program är snabbspolning endast möjligt inom ett visst spår.

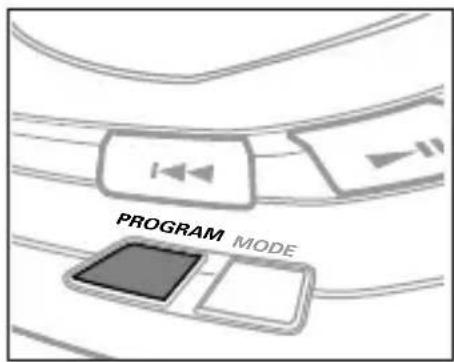

Att programmera spårval

Du kan välja upp till 99 spår och spara dessa i minnet i en viss följd. Varje spår kan sparas oftare än en gång.

1 Under tiden avspelning har stoppats, välj ett spår med ◀◀ eller ▶▶.
2 Tryck på knappen PROGRAM för att spara ett visst spårval i minnet.

→PROGRAM lyser; det programmerade spårvaletoch F med det totala antalet sparade spår visas på displayen.

3 Välj och spara alla önskade spårval på detta sätt.
4 Tryck på knappen ▶II för att starta avspelningen av dina önskade spårval.

→ PROGRAM visas på displayen och avspelningen inleds.

- Du kan granska dina programmerade spårval genom att hålla PROGRAM intryckt längre än 2 sekunder. → Displayen visar alla sparade spårval i önskad följd.

OBS: – Om du trycker på PROGRAM och inga spår är programmerade, visas SELECT på displayen. – Om du försöker spara mer än 99 spår, visas FULL på displayen.

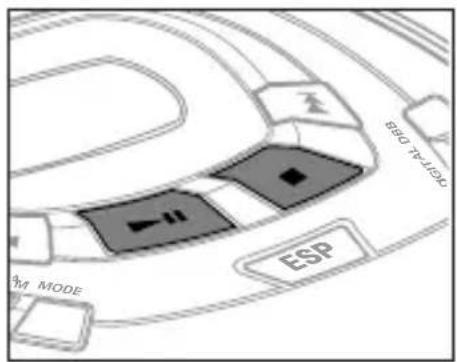

Att radera ett program

1 Om det är nödvändigt, tryck på ■ för att avsluta avspelningen.
2 Tryck på ■ för att radera programmet. → CLEAR- visas på displayen en gång; PROGRAM slocknar och programmet är raderat.

OBS: Programmet kommer också att raderas automatiskt om du

• bryter elförsörjningen eller
• öppnar CD-luckan,
  – eller om spelaren stängs av automatiskt

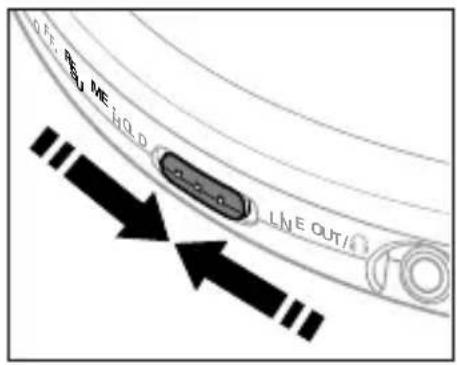

Att spara den sist spelade positionen – RESUME

Du kan spara den sist spelade positionen. När du återigen startar avspelningen, fortsätter CD-spelaren från den position på CD-skivan där du avbröt avspelningen.

1 Skjut reglaget till läget RESUME under avspelning för att aktivera RESUME.

2 Tryck på ■ för att när som helst stoppa avspelningen.

3 Tryck på ▶Inär du vill återuppta avspelningen.

→RESUME visas på displayen och avspelningen fortsätter från den positionen du stannade CD-skivan.

- För att stänga av RESUME funktionen, skjut reglaget till OFF.

→RESUME slocknar.

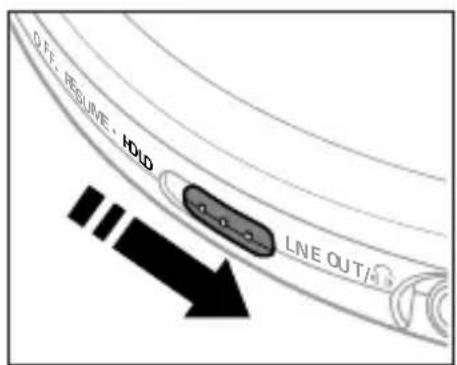

Att låsa alla knappar – HOLD

Du kan låsa alla knappar på din CD-spelare. Ingenting kommer att hända nu, om du trycker ner en av knapparna.

1 Skjut reglaget till läget HOLD för att aktivera HOLD funktionen.

- Alla knappar är nu låsta. Hold visas på displayen när en knapp blir nertryckt. Om spelaren är avstängd, visas Hold på displayen endast när du trycker på knappen ▶III.

2 För att stänga av HOLD funktionen, skjut reglaget till OFF.

OBS: När du deaktiverar HOLD funktionen genom att skjuta reglaget till RESUME och startar CD-spelaren igen, kommer avspelningen att fortsätta från den senaste positionen.

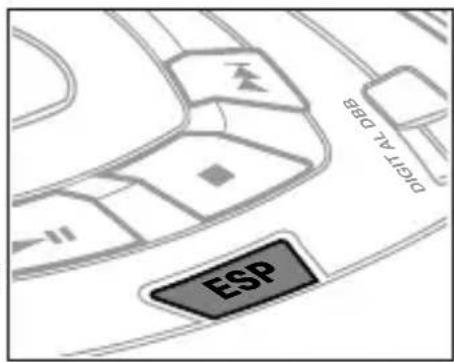

ESP

Vid användning av äldre bärbara CD-spelare händer det ibland att musiken stannar upp när man t.ex. är ute och joggar. ELECTRONIC SKIP PROTECTION förhindrar att ljudet försvinner när CD-spelaren utsätts för t.ex. små vibrationer eller stötar. Därmed kan vi garantera en avspelning utan avbrott. ESP förhindrar dock inte avbrott i avspelningen under mycket intensiv löpning. ESP funktionen skyddar inte heller CD-spelaren mot någon typ av skada som är förorsakad av att du tappat CD-spelaren i marken/golvet!

• Tryck på ESP under avspelningen för att aktivera skyddet mot byten av spårval.
  → visas på displayen, och skyddet är nu aktiverat.

- För att stänga av ESP funktionen, tryck på ESP igen. →slocknar och skyddet är nu avstängt.

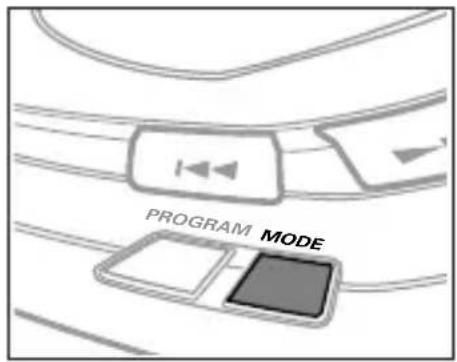

Att välja olika avspelningsmöjligheter – MODE

Det är möjligt att spela spåren i en slumpvis vald följd, att repetera ett spår eller hela CD-skivan och att spela de första sekunderna av varje spår.

1 Tryck på MODE under avspelning så många gånger som krävs för att displayen antingen visar:

→SHUFFLE: Alla spår på CD-skivan spelas i en slumpvis vald följd ända tills alla spåren har spelats en gång.

→SHUFFLE REPEAT ALL: Alla spår på CD-skivan repeteras i en slumpvis vald följd.

→REPEAT: Det nuvarande spåret repeteras.

→REPEAT ALL: Hela CD-skivan repeteras.

→SCAN: De 10 första sekunderna av de resterande spåren spelas i en följd.

2 Avspelningen startar i den valda inställningen efter 2 sekunder.

- För att gå tillbaka till normal avspelning, tryck på MODE några gånger tills symbolen på displayen slocknar.

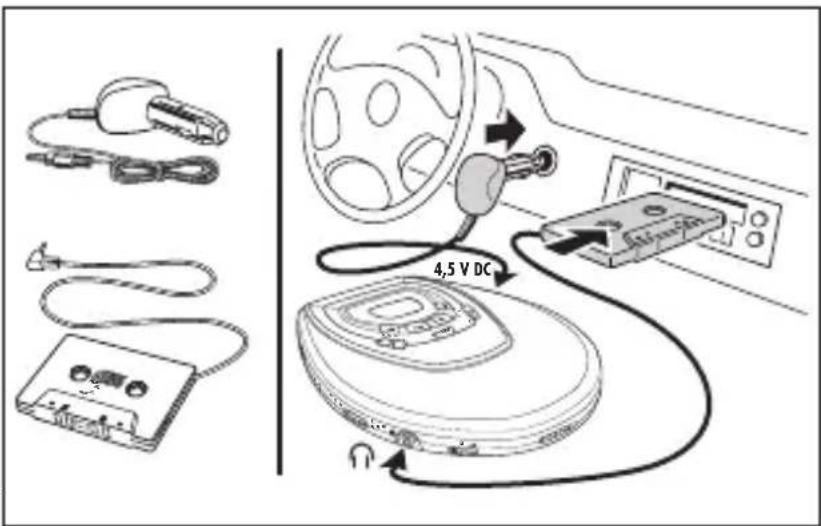

In-car användning (anslutningsutrustning medföljer eller levereras vid förfrågan)

Använd endast AY 3345 omvandlaren för elspänningen i bilen (4,5 V växelström, positiv kontakt till stiftkontakten) och AY 3501 bilkassettadaptern. Någon annan typ av produkt kan skada utrustningen.

1 Placera CD-spelaren på en plan, vibrationsfri och stabil yta. Förvissa dig om att det är en säker plats, där

CD-spelaren inte kan skada eller utgöra hinder för varken föraren eller passagerarna.

2 Anslut omvandlarens växelströmskonakt (DC:) till 4,5V DC uttaget på CD-spelaren (endast ämnat för ett 12 V bilbatteri med negativ jordning).
3 Sätt in omvandlaren i uttaget för cigarettändaren. Om det är nödvändigt, rengör gärna detta uttag för att få en såpass bra elektrisk kontakt som möjligt.
4 Sänk volymen och anslut kassettadapterns kontakt till LINE OUT/Ω uttaget på CD-spelaren.
5 Sätt in kassettadaptern försiktigt i bilradions kassettfack.
6 Säkerställ att sladden inte hindrar föraren i sin körning.
7 Slå på CD-spelaren, justera VOL till position 8 och ställ in volymen och ljudet med hjälp av bilradions funktionsknappar.
- Dra alltid ut omvandlaren ur cigarettändaruttaget, när CD-spelaren inte används.

OBS: – Undvik att CD-spelaren blir utsatt för extrem värme från bilens värmesystem eller att den blir liggande i direkt solljus (t.ex. i en parkerad bil under sommaren).

- Om din bilradio har ett LINE IN uttag, använd denna anslutning istället för kassettadaptern. Anslut signalstyrning från detta LINE IN uttag till LINE OUT/∅ uttaget på din CD-spelare.

WARNING

Försök aldrig att reparera apparaten på egen hand, därför att detta upphäver din garanti.

Problem	Möjlig orsak	Lösning
Ingen ström, avspelningen påbörjar inte	Batterier Batterierna sattes in fel Sätt in batterierna
	på rätt sätt.
	Batterierna är tomma. Ladda batterierna.
	Kontaktstiften är förorenade. Rengör dem med en trasa.
	Huvudadapter Lössittande anslutning Anslut adaptern ordentligt.
	In-car användning Cigarettändaren får ingen ström, Sätt på tändningen eller om tändningen är helt avstängd. sätt in batterierna.
nF d15C CD-RW (CD-R) är inte ordentligt Använd FINALIZE på indikation inspelat. CD-recordern för att komplettera inspelningen.
no d15C CD:n har allvarliga repor Byt ut eller rengör CD:n. indikation eller är förorenad.
Hold indikation och /eller ingen reaktion	HOLD är aktiverat.	Deaktivera HOLD.
	Elektrostatisk urladdning Koppla	bort anläggningen från elförsörjningen eller ta ut batterierna för fem sekunder.

Vid eventuella fel rekommenderar vi att du går igenom punkterna i listan här nedan innan du lämnar in apparaten till reparation.

Skulle du ej kunna lösa problemet med hjälp av dessa instruktioner kontakta din försäljare eller kundtjänst.

Problem	Möjlig orsak	Lösning
CD:n byter spår.	CD:n är skadad eller förorenad.	Byt ut eller rengör CD:n.
	RESUME, SHUFFLE och PROGRAMär aktiva. ochPROGRAM.	Stäng av RESUME, SHUFFLE
Inget ljud eller dålig ljudkvalitet	PAUSE är aktiverat.	Tryck ▶II.
	Lössittande, fel eller Kolla och rengör förorenade kopplingar kopplingarna.
	Volymen är inte på. Höj volymen till lämplignivå.
	Felfunktioner pga påslagna Håll spelaren bort från mobiltelefoner i närheten påslagna mobiltelefoner.
	Starka magnetfält nära Byt spelarens position spelaren	eller kablar.
	In-car användningKassettpadaptern ärfelaktigt ansluten. ordentligt.	Sätt in kassettadaptern
	Temperaturen i bilenär för hög/låg.	Låt spelaren “anpassa sig” till temperaturen.
	Uttaget för cigarettändarenär förorenat.	Rengör uttaget förcigarettändaren.
	Fel avspelningsriktning avbilkassetbandspelarensautoreversefunktion.	Byt autoreverseriktning.

BETJENINGSENHEDER, se illustration side 3

Information om afspilning

1 Stil glideren på RESUME under afspilningen for at aktivere RESUME.

→ I displayet vises der RESUME.

2 Stil glideren på OFF, när HOLD funktionen skal slås fra.
