DW60A8070US - Diskmaskin SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Inbyggd / Fristående diskmaskin
Modellserie	DW60A8070US (DW60A807*-serien)
Mått (B x D x H)	598 x 600 x 845 mm
Vikt (utan förpackning)	Cirka 44,5 kg
Strömförsörjning	220-240 V ~, 50 Hz
Märkeffekt	1760-2100 W
Vattentryckområde	0,04 - 1,0 MPa
Kuvertplatser	14
Program	AUTO, ECO, Intensiv, Delikat, Express 60, Förtvätt, Självrengöring, Nedladdning, Extra tyst, Kärl och pannor, Barnvård, Plast
Smart anslutning	Wi-Fi (SmartThings) på tillämpliga modeller
Vattenavhärdare	Inbyggd med saltbehållare, justerbara hårdhetsnivåer H1-H6
Sköljmedelsfack	Integrerad, justerbar inställning
Diskmedelsfack	Automatisk frisättning, stöder pulver, gel, tabletter
Fördröjd start	Upp till 24 timmar (1 timmes intervall)
Kontrollspärr	Ja (Barnlås)
Säkerhetsfunktioner	Aqua Stop-slang, barnlås, justering av dörrfjäder, anti-översvämningssystem
Filtersystem	Mikrofilter och grovfilter, rengör månadsvis
Munstycken	Övre och nedre roterande munstycken, avtagbara för rengöring
Underhåll	Rengör exteriör med fuktig trasa; avkalkning av interiör med rengöringsmedel; långtidsvård: töm helt om den inte används
Installation	Fristående, underbyggd eller helt inbyggd med anpassad panelkit; kräver minst 5 mm mellanrum till bänkskiva

Vanliga frågor - DW60A8070US SAMSUNG

Hur ändrar jag inställningen för vattenhårdhet?

Tryck och håll in AUTO i 5 sekunder inom 60 sekunder efter att ha startat diskmaskinen. Displayen visar '0:00'. Tryck på Delay Start för att välja meny för vattenhårdhet. Tryck sedan på AUTO för att ändra från H1 (mjuk) till H6 (hårt). Vänta 5 sekunder för att spara. Standard är H3.

Varför startar inte min diskmaskin?

Kontrollera att luckan är helt stängd och låst. Se till att nätsladden är ansluten och att vattenventilen är öppen. Kontrollera även att Control Lock inte är aktiverad (tryck och håll Control Lock i 3 sekunder för att avaktivera).

Hur rengör jag filtren?

Öppna luckan och ta bort den nedre korgen. Vrid filterhandtaget moturs för att låsa upp grovfiltret. Ta bort grovfiltret och det cylindriska mikrofiltret under. Skölj dem under rinnande vatten, ta bort skräp och torka. Sätt tillbaka mikrofiltret först, sedan grovfiltret, och vrid handtaget medurs för att låsa. Rengör månadsvis.

Vad betyder felkoden LC?

LC indikerar en läcka. Stäng vattenventilen och stäng av diskmaskinen vid strömbrytaren. Kontakta ett Samsung-servicecenter för reparation.

Hur justerar jag dörrfjäderns spänning?

Med luckan öppen cirka 30 grader, justera fjäderns nivå så att luckan håller sin position utan att falla öppen. Justera endast när luckan inte är helt öppen. Vikt för anpassad panel får inte överstiga 7 kg (FBI-modeller) eller 10 kg (glidmodeller) för att undvika obalans.

Kan jag använda vanligt diskmedel istället för diskmaskinsmedel?

Nej. Använd endast rengöringsmedel speciellt framtaget för automatiska diskmaskiner. Handdiskmedel kan orsaka för mycket skum och skada apparaten.

Hur ansluter jag diskmaskinen till Wi-Fi?

På tillämpliga modeller, ladda ner appen SmartThings och följ instruktionerna i appen. Se till att diskmaskinen är påslagen och inom räckvidd för ditt Wi-Fi-nätverk.

Varför torkar inte mina diskar ordentligt?

Se till att sköljmedelsbehållaren är fylld och att sköljmedelsinställningen är lämplig (justera i inställningsläge). Undvik överbelastning. Använd Sanitize-alternativet om tillgängligt, eller välj ett program med högre torktemperatur. Töm den nedre korgen först för att förhindra vattendropp.

Hur installerar jag den anpassade panelen på en helt inbyggd modell?

Använd installationsmallen för att markera hål på baksidan av den anpassade panelen. Fäst panelens fästelement med skruvar. Sätt in dörrfästena i diskmaskinens dörrhål och tryck panelen nedåt för att fästa. Justera fjäderns nivå vid 30° öppning. Fäst med 4 skruvar (3,5x45). Panelvikt: 3-7 kg, max tjocklek 20 mm.

Vad är ECO-programmet och hur mycket vatten/energi använder det?

ECO-programmet är utformat för normalt smutsad disk. Det använder cirka 8,5 liter vatten och 0,644 kWh energi. Programtiden är cirka 230 minuter. Det inkluderar förtvätt, huvudtvätt vid 48°C, sköljning, varm sköljning vid 41°C, torkning och slut.

BRUKSANVISNING DW60A8070US SAMSUNG

TRIN 3 Tjek vandforsyningsslangen.

1. Luk läget ved at skubbe det op.

Det du behöver veta om säkerhetsinstruktionerna 4 Viktiga säkerhetssymboler 4 Instruktioner gällande WEEE 5 Viktiga säkerhetsföreskrifter 6 Instruktioner vid användning av diskmaskinen 8 Instruktioner för hur du skyddar barnen 9 Instruktioner för installation av diskmaskinen 10

Installation 13

Innehåll 13 Installationskrav 16 Installation steg-för-steg 18 Golvpanel 33 Infolampa 35 Sparkplåt (serien DW60A80**U*) 36 SmartThings (endast tillämpliga modeller) 37 Meddelande om öppen källa 41

Innan du börjar 42

Översikt av diskmaskinen 42 Föremål som är olämpliga att placera i diskmaskinen. 44 Grundläggande användning av hyllor 45 Diskmedelsfack 50 Sköljglansbehållare 52 Saltbehållare 53 Pekplattans responskänslighet 54 Inställningsläge 55

Drift 57

Kontrollpanel 57 Programöversikt 59 Enkel startmetod 61 Saltbehållare 62 Senarelägg start 64 Kontrolläs 64

Underhåll 65

Rengöring 65 Långsiktigt underhåll 68

Svenska2

Felsökning 69

Kontrollpunkter 69

Informationskoder 72

Programtabell 73

Bilaga 77

Transport/flytt 77

Skydd mot frost 77

Kassera diskmaskinen och skona miljön 77

För mer information om ekodesign 77

Specifikationer 78

För standardtest 79

Säkerhetsinformation

Grattis till din nya diskmaskin från Samsung. I den här bruksanvisningen finns viktig information om installation, användning och skötsel av din maskin. Ta dig tid att läsa igenom den här bruksanvisningen för att fullt ut utnyttja diskmaskinens många egenskaper och funktioner.

Det du behöver veta om säkerhetsinstruktionerna

Läs den här bruksanvisningen noggrant för att säkerställa att du känner till hur du använder de utökade egenskaperna och funktionerna på maskinen på ett säkert sätt och spara den på en säker plats för framtida referens. Använd bara den här maskinen för det syfte som beskrivs i den här bruksanvisningen.

Varningar och viktiga säkerhetsinstruktioner i den här bruksanvisningen täcker inte alla möjliga förhållanden och situationer som kan inträffa. Det är ditt ansvar att använda sunt förnuft och vara försiktig vid installation, skötsel och användning av diskmaskinen. Eftersom följande användningsinstruktioner gäller för flera olika modeller kan utseendet hos din diskmaskin variera något från det som beskrivs i den här bruksanvisningen och det är inte säkert att alla varningssymboler är tillämpliga. Om du har frågor eller synpunkter kan du kontakta närmaste servicecenter eller gå till hjälp- och informationsavsnittet online på adressen www.samsung.com.

Viktiga säkerhetssymboler

Vad ikonerna och symbolerna i denna bruksanvisning betyder:

VARNING

Farliga eller osäkra åtgärder som kan leda till allvarlig personskada och/eller skada på egendom.

⚠️ VAR FÖRSIKTIG

Farliga eller osäkra åtgärder som kan leda till personskada och/eller skada på egendom.

OBS!

Indikerar att det finns en risk för personskador eller skador på egendom.

De här varningssymbolerna är till för att förhindra skada på dig och andra. Följ dem exakt.

Förvara de här instruktionerna på en säker plats och se till att nya användare får kännedom om innehållet. Lämna dem vidare till eventuella framtida ägare.

Svenska4

Instruktioner gällande WEEE

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Om du vill veta mer om Samsungs miljöåtagande och om produktspecifika lagenliga skyldigheter, t.ex. REACH, WEEE. Batterier, besök vår hållbarhetssida via Samsung.com.

Säkerhetsinformation

Viktiga säkerhetsföreskrifter

För att minska riskerna för brand, elektriska stötar eller skador på personer under användning av enheten ska du bland annat följa följande säkerhetsåtgärder.

1. Den här enheten ska inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, förutom om de övervakas och instrueras i hur enheten används av en person som ansvarar för deras säkerhet.
2. Denna enhet kan användas av barn från 8 år och äldre och personer med nedsatt fysisk, sensorisk eller mental förmåga eller utan erfarenhet och kunskap om de har övervakats eller instruerats i att använda enheten på ett säkert sätt och förstår riskerna i samband med att använda enheten. Barn får inte leka med enheten. Rengöring och underhåll får inte utföras av barn utan övervakning.
3. Barn ska övervakas av en vuxen så att de inte leker med enheten.
4. Om strömkabeln skadas måste den bytas ut av tillverkaren, en servicetekniker eller liknande kvalificerad person för att undvika fara.
5. De nya slangarna som levereras med enheten ska användas och de gamla slangarna får inte återanvändas.

1. För enheter som har en ventilationsöppning vid basen ska du säkerställa att en matta inte täpper för öppningarna.
2. Barn under 3 år måste hållas borta såvida dem inte kontinuerligt övervakas.
3. FÖRSIKTIGHET: För att undvika risker på grund av vårdslös montering av värmepropparna får inte den här enheten drivas via en extern växelenhet, t. ex. en timer, och får inte anslutas till en krets som regelbundet aktiveras och inaktiveras av fastigheten.
4. WARNING: Knivar och andra vassa verktyg måste läggas i korgarna med den vassa sidan nedåt eller läggas vågrätt.

Den här enheten är avsedd att användas i hushåll eller liknande tillämpningar som t.ex.:

• personalkök i affärer, kontor och andra arbetsplatser;
• villor,
• av kunder på hotell, motell och andra bostadsplatser,
• vandrarhem etc.

Säkerhetsinformation

Instruktioner vid användning av diskmaskinen

Den här diskmaskinen är inte utformad för kommersiell användning. Den är avsedd att användas i privata hushåll och liknande arbetsmiljöer och andra miljöer, såsom:

• Butiker
• Kontor och demonstrationslokaler och av personer inom exempelvis följande områden:
• Vandrarhem.

Den får endast användas för hemmabruk enligt vad som anges i den här bruksanvisningen för rengöring av porslin och bestick. All annan användning är inte tillåten av tillverkaren och kan vara farlig.

Tillverkaren kan inte hållas ansvarig för skada till följd av felaktig eller olämplig användning eller drift.

Använd inte lösningsmedel i diskmaskinen. Risk för explosion.

Andas inte in och drick inte maskindiskmedlet. Maskindiskmedel innehåller irriterande eller korroderande beståndsdelar, som kan orsaka brännskador i näsa, mun och hals om det sväljs, eller hindra andningen. Kontakta en läkare omedelbart om diskmedlet har svalts eller andats in.

Lämna inte luckan öppen i onödan, eftersom du kan snubbla över den.

Sitt inte och luta dig inte mot den öppnade luckan. Det kan göra att diskmaskinen välter och skadas samt du kan bli skadad.

Använd bara diskmedel och sköljglans som är avsett för diskmaskiner för privat bruk. Använd inte flytande diskmedel.

Använd inte rengöringsmedel som är sura.

Fyll inte på sköljglansbehållaren med flytande diskmedel eller pulverdiskmedel. Detta orsakar allvarlig skada på behållaren.

Oavsiktlig påfyllning av saltbehållaren med pulverdiskmedel eller flytande diskmedel skadar mjukgöraren. Se till att du har valt rätt paket med disksalt innan du fyller på saltbehållaren.

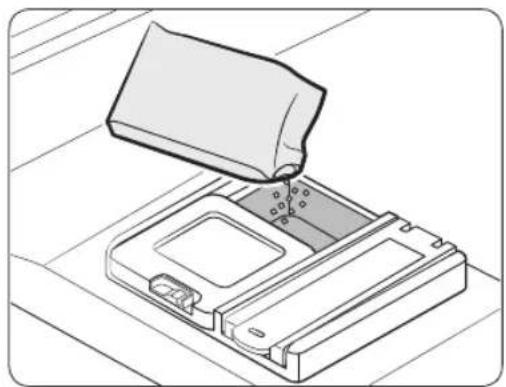

Använd bara speciellt, grovt disksalt för omaktivering, eftersom andra salter kan innehålla olösliga tillsatser som kan göra att mjukgöraren inte fungerar korrekt.

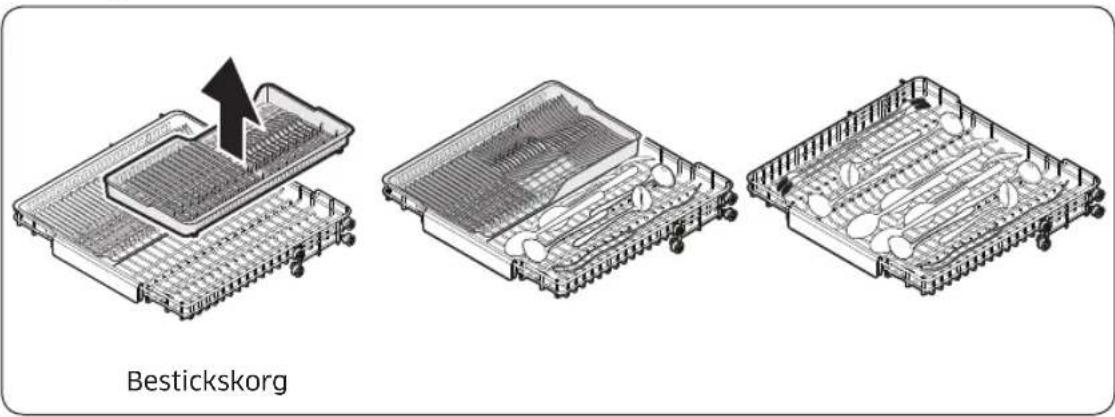

I en maskin med bestickskorg (beroende på modell) diskas besticken effektivare och torkar bättre om de placeras med handtagen nedåt i korgen. För att undvika risk för skada ska dock knivar och gafflar etc. placeras med handtagen uppåt.

Plastobjekt som inte tål att diskas i hett vatten såsom engångsbehållare, -bestick och -porslin bör inte diskas i diskmaskinen. Den höga temperaturen i diskmaskinen kan göra så att de smälter eller deformeras.

På modeller med funktionen Senarelägg start ska du kontrollera att behållaren är torr innan du lägger i diskmedel. Torka torrt vid behov. Diskmedlet klumpar sig om behållaren är fuktig och kan då inte spridas ordentligt.

Knivar och andra vassa verktyg måste läggas i korgarna med den vassa sidan nedåt eller läggas vågrätt.

Instruktioner för hur du skyddar barnen

Den här enheten är ingen leksak! För att undvika risk för skador ska barn hållas på avstånd och de får inte leka i eller runt diskmaskinen eller använda kontrollerna. De förstår inte de risker detta medför. De ska övervakas när du arbetar i köket. Det finns också en fara för att barn som leker kan stänga in sig själva i diskmaskinen.

Denna enhet kan användas av barn från 8 år och äldre och personer med nedsatt fysisk, sensorisk eller mental förmåga eller utan erfarenhet och kunskap om de har övervakats eller instruerats i att använda enheten på ett säkert sätt och förstår riskerna i samband med att använda enheten. Barn får inte leka med enheten. Rengöring och underhåll får inte utföras av barn utan övervakning.

Äldre barn får bara använda diskmaskinen när funktionen har förklarats ordentligt för dem och de kan använda den på ett säkert sätt, med uppmärksamhet på riskerna med felaktig användning.

HÅLL BARNEN BORTA FRÅN DISKMEDEL!

Maskindiskmedel innehåller irriterande och korroderande beståndsdelar, som kan orsaka brännskador i näsa, mun och hals om det sväljs, eller hindra andningen.

Håll barnen borta från diskmaskinen när dörren är öppen. Det kan fortfarande finnas rester av diskmedel i utrymmet.

Kontakta en läkare omedelbart om ditt barn har svalt eller andats in diskmedel.

Säkerhetsinformation

Instruktioner för installation av diskmaskinen

Innan du installerar enheten ska du kontrollera att den inte har synliga skador. Du får under inga omständigheter använda en skadad enhet. En skadad enhet kan vara farlig.

Diskmaskinen får bara kopplas in till strömkällan med en kontakt av rätt jordningstyp. Eluttaget måste vara lätt att komma åt efter att diskmaskinen har installerats så den går att koppla från strömkällan när som helst. (Se avsnittet "Översikt av diskmaskinen" på sida 42.)

Det får inte finnas några eluttag bakom diskmaskinen. Det finns risk för överhettning och brand om diskmaskinen skulle komma emot en kontakt.

Diskmaskinen får inte installeras under en häll. De höga utstrålande temperaturerna som ibland kommer från hällen kan skada diskmaskinen. Av samma orsak ska den inte installeras intill öppen eld eller andra enheter som avger hetta, såsom värmeaggregat etc.

Koppla inte ur diskmaskinen från strömkällan förrän den har installerats helt och alla justeringar har gjorts av luckans fjädrar.

Innan du kopplar in enheten ska du kontrollera att anslutningsdata på märkplåten (spänning och anslutningens effekt) matchar strömkällan. Kontakta en elektriker om du har frågor.

Elsäkerheten för den här enheten kan bara garanteras när det finns kontinuitet mellan den och ett effektivt jordningssystem. Det är väldigt viktigt att detta grundläggande säkerhetskrav är närvarande och testas regelbundet och om det finns något problem med det elektriska systemet i huset ska det kontrolleras av en kvalificerad elektriker.

Tillverkaren är inte ansvarig för konsekvenserna av ett felaktigt jordningssystem (t.ex. elektrisk stöt).

Anslut inte enheten till strömkällan via en förgrenare eller förlängningssladd. Dessa garanterar inte säkerheten för enheten (t.ex. fara vid överhettning).

Den här enheten får bara installeras mobilt, exempelvis på båtar, om en riskbedömning för installationen har gjorts av en behörig tekniker.

Plastkåpan för vattenanslutningen innehåller en elkomponent. Kåpan får inte nedsänkas i vatten.

Det finns elektriska kablar i Aqua-Stop-slangen. Skär aldrig i vatteninloppsslangen, även om den är för lång.

Installation, underhåll och reparationer får bara utföras av en behörig och kompetent person i strikt enlighet med aktuella regler på nationell och lokal nivå. Reparationer och annat arbete som utförs av obehöriga personer kan vara farligt. Tillverkaren kan inte hållas ansvarig för obehörigt arbete.

Det integrerade vattensäkerhetssystemet erbjuder skydd mot vattenskador, under förutsättning att följande villkor uppfylls:

• Diskmaskinen är korrekt installerad och inkopplad.
• Diskmaskinen är väl skött och delarna utbytta där det kan verka nödvändigt.
• Stoppkranen har stängts av när enheten inte används under en längre tid (exempelvis under semestern).
• Vattensäkerhetssystemet fungerar även om enheten är frånslagen. Däremot måste enheten fortsätta vara inkopplad till en strömkälla.

En skadad enhet kan vara farlig. Om diskmaskinen blir skadad ska du slå av huvudströmmen och kontakta återförsäljaren eller serviceavdelningen.

Obehöriga reparationer kan resultera i oförutsedda skador för användaren, för vilka tillverkaren inte kan ta ansvar. Reparationer ska bara genomföras av en godkänd servicetekniker.

Felaktiga komponenter får bara ersättas av originalreservdelar. Bara när dessa delar är monterade kan säkerheten garanteras för enheten.

Koppla alltid ur diskmaskinen från strömkällan vid underhållsarbete (slå av brytaren och dra ut kontakten).

Om anslutningskabeln är skadad måste den bytas mot en specialkabel, som finns att köpa hos tillverkaren. Av säkerhetsskäl får denna bara monteras av serviceavdelningen eller en behörig servicetekniker.

I länder där det finns områden som kan vara utsatta för angrepp av kackerlackor eller andra skadedjur är det viktigt att lägga extra vikt vid att hela tiden hålla enheten och dess omgivningar rena. Skador orsakade av kackerlackor eller andra skadedjur täcks inte av garantin.

Säkerhetsinformation

Om det förekommer fel eller i rengöringssyfte ska enheten vara helt strömisolerad i följande fall:

• den är urdragen ur väggutaget och avstängd, eller
• den är frånslagen från strömkällan, eller
• huvudsäkringen är frånkopplad, eller
• den urskruvade säkringen är borttagen (i länder där detta är tillämpligt).

Gör inga modifieringar av enheten om det inte uttryckligen tillåts av tillverkaren.

Öppna aldrig enhetens käpa. Det är mycket farligt att modifiera de elektriska anslutningarna eller komponenterna och mekaniska delarna och detta kan även orsaka felaktigheter i driften eller elektrisk kortslutning.

När enheten omfattas av garantin ska reparationer bara genomföras av en servicetekniker som är auktoriserad av tillverkaren. Annars blir garantin ogiltig.

Vid installation av produkten ska du se till att det finns plats över, på vänster och höger sida och på baksidan av produkten för att säkerställa riktig ventilation. Om det finns otillräckligt med utrymme mellan produkten och vasken kan det skada vasken eller mögel kan uppstå.

Se till att diskmaskinens inställning för kalkhalt är rätt för ditt område. (Se avsnittet "Saltbehållare" på sida 53.)

Se www.samsung.com/support för mer information om material och reparation.

Svenska12

Installation

Innehåll

Se till att alla delar medföljer i produktförpackningen. Om du har frågor om diskmaskinen eller delarna ska du kontakta ett lokalt Samsung-kundcenter eller din återförsäljare. Diskmaskinens faktiska utseende kan variera beroende på modell och land.

⚠️ VAR FÖRSIKTIG

När du har packat upp diskmaskinen ska du hålla förpackningsmaterialet utom räckhåll för barn för att garantera deras säkerhet.

FBI-modeller (helt inbyggda, DW60A80**BB)

Övre konsol (2) ∅4 X 14-skruvar(10)	Kondensationsskyddsfilm(1)	Plastlock (2)
∅3,5 X 45-skruv(4)	Luckkonsoler (2) Fotskruv (3)
Fäste tillinställningsbarpanel(träpanelhållare, 2)	∅3,9 X 13-skruv(4)	Övre sidlist (1)(DW60A804***,DW60A805***)

Installation

FBI-modeller (skjutbara, DW60A80**IB)

BU-modeller (underbyggd, DW60A80**U*)

Övre konsoler (2) ∅4 X 14-skruvar (2)

Fotskruv (3) ∅3,5 X 16-skruvar (2)

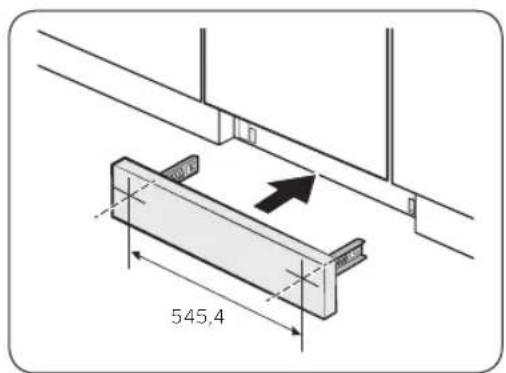

Sparkplåtsfästen (2)

Sparkplåt Plastlock (2) Sparkplåtsbult (4)

Sparkplåtsmutter (4)

Skyddsfilm (1) ∅3,9 X 13-skruv (4)

Övre sidlist (1) (DW60A804, DW60A805)

Svenska14

Installationspaket (medföljer inte)

Slangklämma

Verktyg som behövs (medföljer inte)

(22 mm) för den främre foten

Skyddsglasögon, handskar, ficklampa, skiftnyckel

Torx T15, tång, avbitartång, måttband

Penna, stjärnskruvmejsel, platt skruvmejsel, skärkniv, nivå, hel såg

(80-100 mm)

Hovtång

Installation

Installationskrav

För att förhindra risk för brand, elstöt eller personskada ska all kabeldragning och jordning utföras av en behörig tekniker.

Strömkälla

• En individuell kretsbrytare (220–240 V~, 50 Hz) som är kopplad till diskmaskinen.
• Eluttag med en maximal tillåten ström på 16 A (maximal ström för diskmaskinen är 11 A)

VARNING

• Använd inte en förlängningssladd.
• Använd endast den strömkontakt som medföljer diskmaskinen.
• När installationen är klar ska du kontrollera att strömkontakten inte är böjd eller skadad.

Jordning

För permanent jordning måste diskmaskinen vara korrekt jordad till jordad metall eller en permanent installation. Jordningsledaren måste köras med kretsledarna och sedan kopplas till jorduttaget eller -kabeln på diskmaskinen.

VARNING

• Anslut inte den jordade kabeln till VVS-rör i plast, gaslinjer eller varmvattenrör. Felaktigt anslutna jordningsledare kan leda till elstötar.
• Modifiera inte diskmaskinens strömkontakt. Om strömkontakten inte passar i uttaget ska du be att få ett korrekt uttag installerat av en behörig elektriker.

Vattentillförsel

• Vattenslangen måste ha stöd för vattentryck mellan 0,04 MPa och 1 MPa.
• Vattentemperaturer måste vara lägre än 60 °C.
• En stoppkran med en 3/4" hane måste finnas installerad på vattenkranen.
• Vattenslangen måste ha stöd för vattentryck mellan 0,04 MPa och 1 MPa.
• Vattentemperaturer måste vara lägre än 60 °C.
• En stoppkran med en 3/4" hane måste finnas installerad på vattenkranen.

Så här minskar du risken för läckage:

• Se till att vattenkranarna är lätta att komma åt.
• Stäng vattenkranen när diskmaskinen inte används.
• Kontrollera med jämna mellanrum att det inte finns några läckage på vattenslangens kopplingar.
• Stoppa läckage genom att täta vattenslangens anslutningar med teflontejp eller tätningsmassa.

Aqua Stop

Aqua Stop är en elektrisk komponent som är utformad för att hindra vattenläckor. Aqua Stop kopplat till vattenslangen och kapar automatiskt vattenflödet om slangen skadas.

⚠️ VAR FÖRSIKTIG

• Hantera Aqua Stop försiktigt.
• Vrid eller böj inte vattenslangen som är ansluten till Aqua Stop. Om Aqua Stop skadas ska du stänga av vattenkranarna och dra ut strömkontakten omedelbart. Kontakta sedan ett lokalt Samsung-kundcenter eller en behörig tekniker.

Tömning

Om du använder ett tömningssystem som är kopplat till diskmaskinen ska du ansluta tömningsslangen till ett tömningssystem som är mellan 30 cm och 70 cm från marken. Om tömningsslangen ansluts till ett tömningssystem som är mer än 80 cm över jord kan det leda till att det tömda vattnet rinner tillbaka.

Golv

Av säkerhetsskäl måste diskmaskinen installeras på ett stabilt golv. Trägolv kan behöva förstärkas för att minimera vibrationer. Undvik att installera på mattor eller mjuka underlag. Mattor och mjuka underlag kan leda till vibrationer och att diskmaskinen flyttar på sig under användning.

VARNING

Installera inte diskmaskinen på en struktur som har svagt stöd.

Omgivande temperatur

Installera inte diskmaskinen i ett område som utsätts för frystemperaturer. Diskmaskinen har alltid kvar lite vatten i vattenventilen, -pumpen och -slangen. Om vattnet fryser i diskmaskinen eller slangarna kan det skada diskmaskinen och dess komponenter.

Testkörning

När diskmaskinen har installerats ska du köra Snabb-programmet för att säkerställa att diskmaskinen har installerats korrekt.

Installation

Installation steg-för-steg

Installationsproceduren kan variera beroende på modell.

STEG 1 Välja plats

Välj en plats som uppfyller följande villkor:

• Installationsstället måste ha ett fast golv som klarar diskmaskinens vikt.
• Installationsstället måste ligga nära en vask där det är lätt att komma åt vattentillförsel, tömningssystem och elkontakt.
• Diskmaskinen ska placeras så att det är enkelt att fylla på disken.
• Det måste finnas tillräckligt med plats för diskmaskinens lucka att enkelt kunna öppnas och erbjuda tillräckligt med plats bakom diskmaskinen och skåpets sidor.
• Baksidan måste vara fri från hinder.

Installera på en ny plats

Om du installerar diskmaskinen på en ny plats ska du följa de här anvisningarna innan du installerar diskmaskinen.

1. Använd en hålsåg för att kapa ett hål i sidan på skåpet som ligger ned mot vasken (A).
2. Om basen inuti vasken ligger högre än köksgolvet och är högre än anslutningarna på diskmaskinen ska du göra ett hål i basen inuti skåpet och i skåpets sida (B).

OBS!

• Om du byter ut en gammal diskmaskin ska du kontrollera så att befintliga anslutningar är kompatibla med den nya diskmaskinen och byta ut anslutningarna vid behov.
• Du måste eventuellt skära ett hål i motsatt sida på skåpet efter elkontaktens placering.

Skåpets mått

Installation

OBS!

Kontrollera om avståndet mellan golvet och undersidan av bänkskivan är över 850 mm. Om den är det ska du använda fotskruven som medföljer installationspaketet. Mer information hittar du i nästa avsnitt. Om avståndet är mindre än 850 mm hoppar du till STEG 3.

Installation

STEG 2 För att föra in fotskruven (förutom fristående modeller)

Om avståndet mellan golvet och undersidan av bänkskivan är över 850 mm ska du föra in fotskruven i hålet på botten av diskmaskinen innan du startar installationen.

1. Lägg ner diskmaskinen på baksidan.

⚠️ VAR FÖRSIKTIG

Lägg inte ner diskmaskinen på sidan. Vatten kan då läcka ut.

1. Leta upp fotskruven i installationspaketet och för sedan in fotskruven i hålet på botten av diskmaskinen såsom visas i figuren.

STEG 3 Kontrollera vattenledningen

• Vattenledningens tryck måste ligga mellan 0,04 MPa och 1,0 MPa.
• Se till att vattentemperaturen inte överskrider 60 °C. Vatten varmare än 60 °C kan leda till att diskmaskinen inte fungerar som den ska.
• Säkerställ att den ingående vattenventilen är frånslagen innan du ansluter den ingående vattenledningen till diskmaskinen.

Svenska20

STEG 4 Ordna slangarna

1. Rengör köksbänkens undersida.

1. Sätt fast skyddsremsan så som visas på bilden.

1. Dra strömkontakten, vattenslangen och tömningsslangen genom vaskhålet.

⚠️ VAR FÖRSIKTIG

• Var försiktig så att du inte böjer eller kliver på strömkontakten eller slangarna.
• Ta inte bort det bruna pappret på diskmaskinens baksida. Pappret används för att hålla baksidan ren mot väggen.

Installation

STEG 5 Installera den inställningsbara panelen (för helt inbyggda diskmaskiner) FBI-modeller (helt inbyggda, DW60A80**BB)

1. Placera installationsmallen på den inställningsbara panelens baksida och fäst den tillfälligt med hjälp av genomskinlig tejp. Observera att baksidan på den inställningsbara panelen kommer att sitta fast på diskmaskinens lucka.

⚠️ VAR FÖRSIKTIG

- Den inställningsbara panelens övre kant måste vara inriktad med installationsmallens övre kant. - Använd en inställningsbar panel mellan 3 och 7 kg. - Den inställningsbara panelens tjocklek är max 20 mm.

1. Markera 14 punkter enligt installationsmallen.
2. Ta bort installationsmallen och dra åt fästena till den inställningsbara panelen (A) med 2 skruvar (B, ∅3,5 X 25) så som visas på bilden.

1. Dra åt luckkonsolen (C) med 8 skruvar (D, ∅4 X 14) så som visas på bilden.
2. Sätt i luckkonsolerna (C) på den inställningsbara panelen i hålen (E) på diskmaskinens lucka för att fästa den inställningsbara panelen.
3. Håll den inställningsbara panelen och fäst den i luckan och för in fästena för den inställningsbara panelen (A) i hålen (F) så som visas på bilden.
4. Tryck den inställningsbara panelen nedåt för att fixera den.

⚠️ VAR FÖRSIKTIG

Låt inte den inställningsbara panelen sticka ut mer än 30 mm från diskmaskinens topp.

1. Justera fjädringsnivån när luckan är öppen cirka 30 grader. Luckan ska stanna kvar i läget och inte öppna sig.

⚠️ VAR FÖRSIKTIG

• Justera inte fjädringsnivån när luckan är helt öppen.
• Om den inställningsbara panelen väger mer än 7 kg kan luckan falla till öppet läge.
• Inställningsbara paneler som väger mer än 7 kg rekommenderas inte.

Installation

Installation

1. Öppna diskmaskinens lucka och ta bort de 4 skruvarna.

⚠️ VAR FÖRSIKTIG

Var försiktig när du öppnar luckan. Luckan kan öppnas och stängas plötsligt om fjädringen inte har justerats korrekt, vilket kan leda till fysisk skada.

1. Säkra den inställningsbara panelen i luckan genom att skruva i de 4 skruvarna (3,5 X 45).

FBI-modeller (skjutbara, DW60A80**IB)

Den här diskmaskinsmodellen är utrustad med ett automatiskt balanseringssystem i luckan. Den har ett skjutbart gångjärn vilket är perfekt för kök utan socklar eller för installation ovanför ett litet skåp. Den inställningsbara panelens höjd (A) kan vara mellan minst 670 mm och maximalt 800 mm beroende på installationsmiljön. Den inställningsbara panelen får inte väga mer än 10 kg. Se tabellen för höjden (C) i förhållande till skåpets höjd (B) och avgör sedan den inställningsbara panelens höjd.

A B C
670-800 mm	820 mm 20-150 mm
	850 mm 50-180 mm
	880 mm 80-210 mm

1. Placera installationsmallen på den inställningsbara panelens baksida och fäst den tillfälligt med hjälp av genomskinlig tejp. Observera att baksidan på den inställningsbara panelen kommer att sitta fast på diskmaskinens lucka.
2. Markera 4 punkter enligt installationsmallen.

OBS!

Den inställningsbara panelens höjd kan vara mellan minst 670 mm och 800 mm beroende på installationsmiljön.

⚠️ VAR FÖRSIKTIG

Den inställningsbara panelen får inte väga mer än 10 kg.

Installation

1. Ta bort installationsmallen och dra åt fästena till den inställningsbara panelen (B), (C) med 12 skruvar (A) så som visas på bilden.

1. Håll den inställningsbara panelen och fäst den i luckan och för in fästena för den inställningsbara panelen i motsvarande hål på luckan.

Använd en inställningsbar panel på 4-10 kg. Kontrollera att golvpanelen inte hindrar att diskmaskinens lucka öppnas och stängs helt.

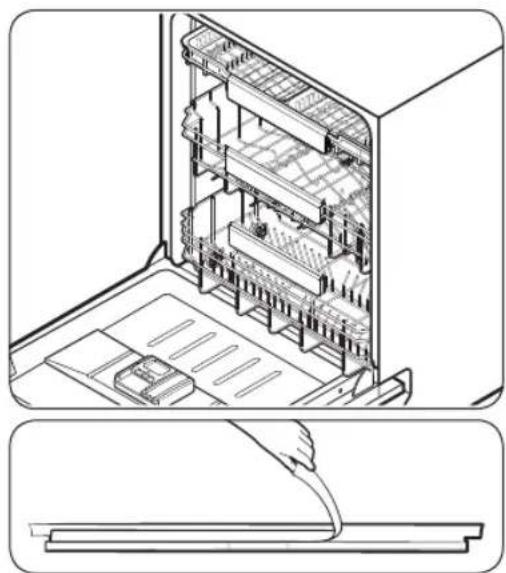

STEG 6 Installera listen

Du kan använda listen för att minska ljudnivån.

1. För att installera den övre sidlisten tar du bort skyddsvinylen av den dubbelhäftande tejpen på baksidan av listen.
2. För in listens hakform på bakre sidan av huvudenhetens övre korg.
3. Fäst de medföljande skruvarna i de 4 hålen.

Installation

STEG 7 Reglera diskmaskinens nivå

Du kan justera höjden på diskmaskinen så att den står plant. Observera att i de här stegen är diskmaskinen bara inskjuten halvvägs.

1. Använd vattenpasset för att kontrollera att diskmaskinen står plant.
2. Justera höjden fram med hjälp av en platt (-) skruvmejsel.
3. Sänk diskmaskinen genom att vrida foten moturs.
4. Höj diskmaskinen genom att vrida foten medurs.

1. Justera höjden bak genom att föra in stjärnskruvmejsel (+) längst ned i mitten på diskmaskinen.
2. Sänk diskmaskinen genom att vrida skruvmejseln medurs.
3. Höj diskmaskinen genom att vrida skruvmejseln moturs.
4. Placera ett vattenpass på dörren och hyllspår på insidan av huvudenheten som visas för att kontrollera att diskmaskinen är i jämn nivå.

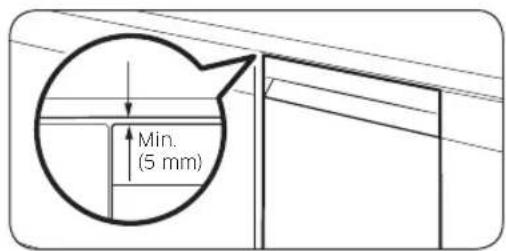

1. Lämna minst 5 mm avstånd mellan övre delen av diskmaskinen och köksbänkens undersida.
2. När diskmaskinen står plant kontrollerar du att luckan kan öppnas och stängas som den ska.

Installation

STEG 8 Sätta fast diskmaskinen

Du kan använda konsolerna för att sätta fast diskmaskinen i köksbänken. Eller kan du borra sidohål för att fästa diskmaskinen i skåpets sidor.

I köksbänken med konsoler

1. För in de medföljande konsolerna i de främre hålen längst upp på diskmaskinen så som visas på bilden.

1. För in diskmaskinen helt under köksbänken.

1. Dra åt de 2 skruvarna (∅4 X 14) för att fästa konsolerna.

OBS!

När du har satt fast diskmaskinen i köksbänken återstår några skruvar. Du kan slänga dem eller använda dem för att fästa diskmaskinens sidor i skåpet om du vill.

1. Anslut vattenslangen, men öppna inte vattenkranen förrän installationen är klar.

I sidorna

Om plastlocken inte monteras kan vatten läcka ut och orsaka brand eller elstötar.

1. Ta bort plastlocken.
2. Dra åt de 2 skruvarna (∅3,5 X 16) på de 2 platserna (markerade på bilden).
3. Sätt i plastlocken på de 2 platserna där skruvarna har skruvats i.
4. Anslut vattenslangen, men öppna inte vattenkranen förrän installationen är klar.

Installation

STEG 9 Ansluta tömningsslangen

1. Anslut tömningsslangen till utloppsuttaget.

⚠️ VAR FÖRSIKTIG

- Installera tömningssystemet korrekt så att tömningsslangen inte kopplas bort från utloppsuttaget under tömningsprocessen.

- Se till att tömningsslangen, vattentillförselslangen och strömsladden inte snor sig eller viks.

STEG 10 Slutgiltig kontroll

1. Ta bort allt skum, allt förpackningsmaterial och alla onödiga delar från diskmaskinens insida.
2. Slå på kretsbrytaren.
3. Öppna den ingående vattenventilen för att släppa igenom vatten till diskmaskinen.
4. Koppla in och slå på diskmaskinen. Sedan väljer och kör du Snabb-programmet.
5. Kontrollera om diskmaskinen slås på normalt och om det finns några vattenläckage när diskmaskinen är igång. Kontrollera om det finns några vattenläckage i vattenledningens båda ändra och på tömningsslangens anslutning.

Golvpanel

Du kan sätta fast golvpanelen efter modell eller installationsförhållanden.

Golvpanel

1. Placera golvpanelen längst ned på diskmaskinen.
2. Öppna diskmaskinens lucka och rita en baslinje på golvpanelen där den kommer i vägen för luckan.
3. Följ baslinjen och såga i golvpanelen.

1. Sätt fast den utskurna golvpanelen längst ned på diskmaskinen. Kontrollera att panelen inte hindrar att diskmaskinens lucka öppnas och stängs.

Installation

Förutskuren golvpanel (serien DW60A80**U*)

1. För in de medföljande konsolerna längst ned på diskmaskinen. Vrid dem på plats.
2. Se bilden till vänster för korrekt fästsekvens och placering av konsolerna.

1. För in den förutskurna golvpanelen i konsolerna först och dra sedan åt skruvarna för att fixera panelen. Se figuren till vänster och se till att konsolerna är placerade på rätt plats.

⚠️ VAR FÖRSIKTIG

Kontrollera att golvpanelen inte hindrar att diskmaskinens lucka öppnas och stängs.

1. Tryck in golvpanelen med konsolerna längst ned på diskmaskinen så som visas på bilden.

Svenska34

Infolampa

Kontrollera diskmaskinens arbetsstatus med hjälp av infolampan.

Infolampa

När diskmaskinen har arbetat är infolampan tänd och lyser mot golvet. Detta visar diskmaskinens arbetsstatus.

Kontrollera huruvida infolampan täcks av gummikjolen.

• Infolampan måste vara mellan gummikjolen och den yttre luckan.
• Om gummikjolen täcker infolampan syns inte infolampan.

Om du vill installera sparkplåten följer du de här stegen.

1. För in de medföljande konsolerna längst ned på diskmaskinen. Vrid dem på plats.
2. Se bilden till vänster för korrekt fästsekvens och placering av konsolerna.
3. Sätt först i sparkplåten i fästena och dra sedan åt sparkplåtens 4 skruvar och muttrar för att fixera den.

OBS!

Om du höjer diskmaskinen genom att nivåjustera foten, flytta ned sparkplåten så att den passar i botten. 3. Tryck in sparkplåten med konsolerna längst ned på diskmaskinen så som visas på bilden.

VAR FÖRSIKTIG

Kontrollera att sparkplåten inte hindrar att diskmaskinens lucka öppnas och stängs.

Gå till Inställningar på din smarttelefon och anslut till hemmets Wi-Fi-nätverk.

Hämta

Leta upp SmartThings-appen i en appbutik (Google Play Butik, Apple App Store, Samsung Galaxy Apps) med hjälp av söktermen SmartThings. Hämta och installera appen på enheten.

Logga in

Du måste först logga in på SmartThings med ditt Samsung-konto. Om du behöver skapa ett nytt Samsung-konto följer du anvisningarna i appen. Du behöver ingen separat app för att skapa ett konto.

OBS!

Om du har ett Samsung-konto ska du använda det kontot för att logga in. En registrerad Samsung-smarttelefonanvändare loggas in automatiskt.

Wi-Fi av

För att slå av Wi-Fi manuellt, håll knapparna "Speed Booster (Hastighetsökning)" och "Smart kontroll" intryckta samtidigt i 3 sekunder.

Registrera enheten till SmartThings

1. Se till att smarttelefonen är ansluten till ett trådlöst nätverk.
2. Välj att köra SmartThings på smarttelefonen.
3. När meddelandet "A new device is found. (En ny enhet har hittats.)" visas väljer du Add (Lägg till).
4. Om ingen meddelande visas väljer du + och väljer din diskmaskin i listan över tillgångliga enheter. Om din diskmaskin inte finns med på listan väljer du Device Type (Enhetstyp) > Specific Device Model (Specifik enhetsmodell) och lägger sedan till din diskmaskin manuellt.
5. Följ anvisningarna på skärmen för att slutföra anslutningsprocessen för din diskmaskin.
6. När processen är slutförd visas diskmaskinen i listan över enheter i SmartThingsappen.
7. För att iPhone-användare ska kunna komma åt appen SmartThings behöver de skanna QR-koden eller ange serienumret som finns under QR-koden.

Installation

Diskmaskinsapp

Integrerad kontroll: Du kan övervaka och styra din diskmaskin både när du är hemma och på språng.

• Välj diskmaskinsikonen i SmartThings. Då visas diskmaskinssidan.
• Kontrollera driftstatus eller meddelanden relaterade till diskmaskinen och ändra alternativ eller inställningar om det behövs.

OBS!

• Den här enheten är endast avsedd för hushållsbruk (klass B) och kan användas i alla boendemiljöer.
• Den här enheten kan leda till trådlösa avbrott och varken tillverkaren eller installatören av enheten kan tillhandahålla något säkerhetsmått av något slag.
• Rekommenderade krypteringsmetoder är WPA/TKIP och WPA2/AES. Nyligen utvecklade Wi-Fi-protokoll eller ej godkända Wi-Fi-protokoll stöds inte.
• Ett trådlöst nätverks mottagningskänslighet kan påverkas av omgivande trådlösa miljöer.
• Om internetleverantören har registrerat datorns MAC-adress eller modemmodulen för permanent användning, kan inte din Samsung-diskmaskin ansluta till internet. I så fall ska du kontakta din internetleverantör.
• Internetbrandväggen kan ge upphov till avbrott i internetanslutningen. Om detta inträffar ska du kontakta din internetleverantör.
• Om problemet med att ansluta till internet kvarstår efter att du har följt anvisningarna från din internetleverantör ska du kontakta en lokal Samsung-återförsäljare eller ett lokalt Samsung-servicecenter.
• Se bruksanvisningen för den router du använder för installation av trådburna och trådlösa routrar.
• Samsung-diskmaskinen har stöd för Wi-Fi 2,4 GHz-protokoll.
• Samsung-diskmaskinen har stöd för protokollen IEEE802.11 b/g/n (2,4 GHz), Soft-AP. (IEEE802.11n rekommenderas)
• En ej godkänd trådburen/trådlös router kan eventuellt inte ansluta till Samsung-diskmaskinen.
• SmartThings-appen är tillgänglig på enheter från tredje part med operativsystemet Android 6.0 (Marshmallow) eller högre, Samsung-enheter med operativsystemet Android 5.0 (Lollipop) eller senare, och iOS-enheter med iOS 10.0 eller senare (för iPhones måste det vara iPhone 6 eller senare).

Appen är optimerad för Samsung-smarttelefoner (Galaxy S- och Note-serierna).

• Vissa av appens funktioner kan fungera annorlunda på enheter från tredje part.
• Appen kan komma att ändras utan föregående meddelande för förbättrade prestanda.
• Dessutom kan ytterligare uppdateringar på appen eller funktionen i appen stoppas av användbarhets- och säkerhetsskäl även om uppdateringar för närvarande stöds på ditt operativsystem.
• Enheten använder icke-harmoniserad frekvens och är avsedd för användning i alla europeiska länder. WiFi kan användas i EU utan begränsningar inomhus, men kan inte användas utomhus i Frankrike.
• Du kan enkelt installera SmartThings-appen eller använda produkten med din smartphone genom att skanna QR-koden på bifogad dekal.

- Samsung Electronics uppger härmed att radioutrustningen i denna maskin uppfyller kraven i Direktiv 2014/53/EU. Den fullständiga texten i EU-försäkran om överensstämmelse är tillgänglig från följande webbadress: Den officiella försäkran om överensstämmelse finns på http://www.samsung.com, gå till Support > Sök produktsupport och ange modellens namn.

- Den totala effektförbrukningen i standbyläge är 2,0 W och då är alla nätverksportar i läget "på".

- Data fastställd enligt standarden EN 50564 och förordningen (EG) 1275/2008

Wi-Fi
Frekvensområde Sändareffekt (max)
2412 MHz - 2472 MHz 20 dBm

SmartThings

Kategori Kontrollpunkt Beskrivning
Övervakning	Diskstatus	Du kan kontrollera aktuellt program och dess alternativ samt återstående programtid.
	Smart kontroll	Smart kontroll-statusen visas för diskmaskinen.
	Energiövervakning	Använd detta för att övervaka energiförbrukningsstatusen.
Kontroll	Starta/pausa/avbryta	Välj ett program och nödvändiga alternativ och välj sedan Starta/pausa/avbryta för att påbörja en åtgård, för att stoppa tillfälligt eller för att avbryta aktuell åtgård.
	Min favorit	Lägg till ofta använda program och alternativ i Min favorit för senare användning.
	Senarelägg start	Ställ in Senarelägg start för att starta programmet vid en schemalagd tid (upp till 24 timmar).
Meddelande	Program slutfört	Aviserar dig att det aktuella programmet har slutförts.
	Diskmedel	Aviserar dig om diskmaskinen får slut på salt eller sköljglans.

Installation

WSN

1. Håll startknappen intryckt i AP-läge för att komma dit. (För att gå till AP-läge, håll knappen Smart kontroll intryckt i 3 sekunder.)
2. Visningsformat
3. Efter att WSN-data har tagits emot från WiFi-modulen visas "-" + de första 2 siffrorna och de 3 nästa siffrorna visas varje gång knappen "start" trycks in.
4. Pip genereras när "start"-knappen trycks för att visa siffror.
5. Visningsexempel: "-" för startdisplayen t.ex. WSN: "01234567897835"

-01-234-567-897-835

Svenska40

Meddelande om öppen källa

Programvaran som medföljer denna produkt innehåller programvara från öppen källa. Följande URL http://opensource.samsung.com/opensource/SMART_TP2_0/seq/0 leder till licensinformation om öppen källkod gällande denna produkt.

Följ dessa instruktioner noggrant för att säkerställa att diskmaskinen installeras ordentligt och för att undvika olyckor vid disktvätt.

Översikt av diskmaskinen

10 Utloppsslang 11 Glasstöd

Innan du börjar

⚠️ VAR FÖRSIKTIG

• Tvätta inte föremål som är täckta med aska, sand, vax, smörjmedel eller målarfärg. Dessa material skadar diskmaskinen. Ask löses inte upp och sprids inuti diskmaskinen.
• Avlägsna matrester, såsom ben, kärnor etc. och avfall, såsom tandpetare, pappersnäsdukar etc. från tallrikarna. Matrester och avfall kan leda till buller, fel på diskmaskinen och skador på din disk och diskmaskinen.

Föremål som är olämpliga att placera i diskmaskinen.

VARNING

Tvätta endast föremål som glas, porslin och bestick, där tillverkaren har angett att de tål maskindisk. Tvätta inte aluminium (t.ex. fettfilter). Diskmaskinen kan skada aluminium, eller i extrema fall, orsaka en allvarlig kemisk reaktion.

Tvätta inte följande föremål i diskmaskinen.

• Föremål i koppar, mässing, tenn, elfenben och aluminium, eller föremål med vidhäftning
• Icke värmeresistent plast
• Handgjorda föremål, antika föremål, värdefulla vaser och konstglas
• Keramik eller glaserade föremål
• Träföremål och fint porslin, samt föremål med delar i trä
• Fint glas, eller glas som innehåller kristall. Det kan bildas en grå ton på glas efter många diskningar.

OBS!

Silver som har varit i kontakt med mat som innehåller svavel kan bli missfärgat. Mat som innehåller svavel inkluderar äggula, lök, majonnäs, senap, fisk, fisk i saltlake och marinader.

Grundläggande användning av hyllor

Höjdjustering

Du kan justera den övre korgens höjd så att den nedre korgen kan rymma större föremål. Beroende på den övre korgens höjd kan den nedre korgen rymma tallrikar med en diameter på upp till 30 cm, och den övre korgen kan rymma tallrikar med upp till 18 cm (med bestickkorg) eller 25 cm (utan bestickkorg) i diameter.

⚠️ VAR FÖRSIKTIG

• Justera höjden på den övre korgen innan du sätter in disk på korgen. Justering av korgen när du har satt in disk kan skada disken.
• Kontrollera att du håller i båda handtagen vid justering, annars kanske diskmaskinens lucka inte kan stängas ordentligt.

• För att höja den övre hyllan drar du den övre hyllan uppåt. Justeringshandtaget klickar på plats, och den övre korgen höjs.
• För att sänka den övre korgen håller du båda justeringshandtag på vänster och höger sida av den övre korgen och trycker ned med jämnt tryck.

Borttagning av övre korg

⚠️ VAR FÖRSIKTIG

• Använd inte diskmaskinen utan den övre korgen. Annars kan det förekomma buller och diskmaskinen fungerar inte ordentligt.
• Eftersom den övre korgen kan tas bort ska den föras in ordentligt för att säkerställa att diskmaskinen fungerar normalt.

Dra fram den övre korgen tills den är helt utdragen och lyft den sedan något för att ta ut den. Se följande bilder.

Vi rekommenderar att du placerar stora objekt som är svårast att diska (såsom kastruller, pannor, lock, serveringsfat och skålar) på den undre hyllan.

Det rekommenderas att placera serveringsfat och lock på sidan av hyllorna för att undvika att den övre strilens rotation blockeras. Kastruller, serveringsskålar osv. måste alltid placeras upp och ner.

Djupa kastruller måste ställas lutade för att tillåta att vatten kan rinna ut.

Den nedre korgen har nedfällbara tandrader för att enklare kunna sätta in större kastruller och pannor.

Långa objekt, serveringsbestick, salladsbestick och stora knivar bör placeras på hyllan så att de inte blockerar strilens rotation.

Använda de nedfällbara tandraderna

För bättre förvaring av kastruller och pannor kan tandraderna fällas ner så som visas i bilden.

Den övre korgen är utvecklad för att hålla mer ömtålig och lättare disk såsom glas, kaffe- och tekoppar och tefat såväl som tallrikar, skålar och låga pannor (så länge som de inte är för smutsiga). Positionera disken och matlagningsartiklarna så att de inte förflyttas av vattensprayen. Placera alltid glas, koppar och skålar upp och ner.

Plocka in disk i mittenkorgen på olika sätt genom att ändra styrpinnarna. Om styrknappen flyttas åt vänster kan du plocka in vanliga vinglas. Om styrknappen är i mitten kan du plocka in mindre vin- eller konjaksglas. Om styrknappen flyttas åt höger kan du plocka in skålar och tallrikar.

Bestickskorgen är lämpligast för bestick och matlagnings-/serveringsredskap. Använd bestickskorgen för att organisera bestick eller redskap.

OBS!

Hela bestickskorgen kan tas bort om du behöver mer utrymme på den övre korgen för att diska större föremål.

3:e korgfack

Plocka enkelt ut bestick från ett borttagbart fack i den övre korgen. Du kan också ta bort vänster eller höger fack för att plocka in förhållandevis större köksredskap. Båda facken är borttagbara.

Användning av glasstöd

Glasstödet är särskilt utformat för vinglas. Häng vinglasen på glasstödets piggar. Vik tillbaka glasstödet när det inte används.

Innan du börjar

Diskmedelsfack

Alla diskprogram i diskmaskinen kräver diskmedel i diskmedelsfacket. Använd ett rekommenderat diskmedel för det valda programmet för att få bästa resultat.

VARNING

• Stoppa aldrig diskmedel i munnen. Undvik att andas in diskmedelsångor. Maskindiskmedel innehåller irriterande och kaustiska kemikalier som kan påverka andningsförhållandena. Om du har svalt maskindiskmedel eller andats in ångorna ska du omedelbart uppsöka läkarvård.
• Förvara alla diskmedel utom räckhåll för barn

⚠️ VAR FÖRSIKTIG

Använd bara maskindiskmedel. Andra typer av diskmedel ger för mycket skumbildning, vilket kan minska diskmaskinens prestanda eller göra att den inte fungerar som den ska.

Fylla på diskmedel

1. Öppna diskmedelsbehållarens lock genom att trycka diskmedelsfrigörarens spärr till höger.

OBS!

Locket öppnas alltid i slutet av diskprogrammet.

1. Tillsätt rekommenderad mängd diskmedel i diskmedelsfacket för huvuddisk.

OBS!

Det finns ingen separat knapp som är specifik för användning av maskindisktabletter.

Svenska50

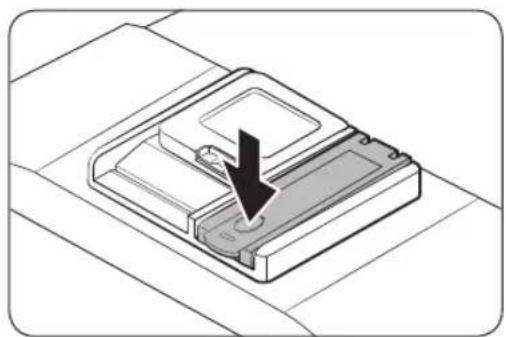

1. Stäng locket genom att det uppåt.

1. Om disken är mycket smutsig kan du hålla en liten mängd diskmedel på luckan för bättre resultat.

OBS!

Detta extra tvättmedel aktiveras under förtvätten.

Locket öppnas automatiskt för att dosera ut diskmedlet under diskningen.

Innan du börjar

Sköljglansbehållare

Sköljglansen förbättrar torkprestandan för diskmaskinen. När indikatorn Rinse Fill (Sköljglanspåfyllning) tänds på kontrollpanelen ska du fylla på sköljglans. Använd endast flytande sköljglans.

Sköljglans i pulverform täpper till behållarens öppning och orsakar fel på diskmaskinen.

VAR FÖRSIKTIG

• Tillsätt inte någon form av diskmedel till sköljglansbehållaren.
• Fyll inte behållaren för mycket. För mycket sköljglans kan flöda över under ett program.

Fylla på med sköljglans

1. Öppna behållaren för sköljglans

1. Fyll sköljglansbehållaren med sköljglans.

VAR FÖRSIKTIG

Fyll inte behållaren mer än indikatorn för maxnivå visar. För mycket sköljglans kan orsaka översvämning i diskprogrammet.

1. Stäng sköljglansbehållarlocket.

Saltbehållare

⚠️ VAR FÖRSIKTIG

• Använd endast diskmaskinsalt. Använd inte någon annan typ av salt eller lösningsmedel. Detta kan skada saltbehållaren och vattenavkalkningssystemet.
• Förhindra korrosion p.g.a. för mycket salt eller saltvatten genom att alltid fylla saltbehållaren innan ett diskprogram inleds.

Fylla saltbehållaren

1. Öppna luckan.
2. Vrid locket motsols för att öppna det.

OBS!

När du öppnar avkalkningsfacket kan vatten som lagrats i ungefär en minut rinna ut. Tillsätt salt för att hindra att vattnet läcker ut.

1. Fyll på saltbehållaren med vatten (behövs bara när enheten slås på för första gången)
2. Använda disksalt.

⚠️ VAR FÖRSIKTIG

• Högsta kapaciteten är cirka 1 kg. Överskrid inte denna kapacitet.
• Diskmaskinens prestanda påverkas om kapaciteten överskrids.

1. Vrid locket medsols för att stänga det.

OBS!

• Rensa salt eller saltvatten från diskmaskinen genom att köra Snabb-programmet.
• Beroende på saltkornens storlek kan det ta ett tag innan saltet löses upp och indikatorn (släcks).

Innan du börjar

Saltpåfyllningsindikator

Indikatorn lyser om det inte finns tillräckligt med salt för ett antal följande program.

Pekplattans responskänslighet

Förhindra att pekkontrollerna förlorar sin responskänslighet genom att följa dessa instruktioner.

• Peka i mitten på varje knapp med ett finger.
• Peka inte på mer än en knapp åt gången, förutom då det uppmanas.
• Rengör regelbundet pekpanelens yta med en mjuk, fuktig trasa.

Inställningsläge

Du kan ändra ljudet, funktionen för automatisk öppning av luckan och vattnets kalkhaltsinställningar efter dina preferenser.

Gå in i Inställningsläge

1. Stäng av diskmaskinen.
2. Håll nedtryckt programknappen AUTO i fem sekunder inom 60 sekunder efter att du stängt av diskmaskinen.

När du går in i inställningsläge kommer displayen att visa "0:00".

Ljudinställning

Du kan sätta på/stänga av ljudet.

1. Tryck på Endast nedre hylla-knappen för att välja ljudinställningsmenyn.
2. Displayen visar den aktuella inställningen. (Standardinställning: "U1")
3. Tryck på programknappen AUTO för att ändra inställning.

- U0: Ljud av - U1: Ljud på

1. Vänta 5 sekunder för att spara inställningen.

Inställning för öppning av autolucka

Du kan ställa in diskmaskinen att automatiskt öppna luckan efter varje diskprogram för bättre torkresultat.

1. Tryck på Hastighetsökning-knappen för att välja autoluckeinställningsmenyn.
2. Displayen visar den aktuella inställningen. (Standardinställning: "A1")
3. Tryck på programknappen AUTO för att ändra inställning.

1. Vänta 5 sekunder för att spara inställningen.

Innan du börjar

Inställning för sköljglansnivå

Du kan ändra mängden sköljglans som används under ett diskprogram.

1. För att välja inställningsmenyn för sköljglans. Välj "AUTO"-knappen i 5 sekunder efter pipet följt av återställning av "0:00"-displayen, tryck på "Desinficering"-knappen.
2. Displayen visar den aktuella inställningen. (Standardinställning: "F4")
3. Tryck på programknappen AUTO för att ändra inställning.
4. Du kan välja från F1-F5 (minimum-maximum).
5. Vänta 5 sekunder för att spara inställningen.

Inställning av vattnets kalkhaltsnivå

Du kan ändra nivån av vattnets kalkhalt i enlighet med kalkhalten i ditt område. Att ändra den här inställningen kommer att påverka saltförbrukningen i diskmaskinens saltbehållare.

1. För att välja inställningsmenyn för vattnets kalkhalt. Välj "AUTO"-knappen i 5 sekunder efter pipet följt av displayåterställningen: "0:00", tryck på "Senarelägg start"-knappen.
2. Displayen visar den aktuella inställningen. (Standardinställning: "H3")
3. Tryck på programknappen AUTO för att ändra inställning.
4. Du kan välja mellan H1-H6 (mjukt-hårt).
5. Vänta 5 sekunder för att spara inställningen.

OBS!

• Ändra inställningen i enlighet med tabellen i "Justering av saltförbrukning"-avsnittet på sidan 62. • Standardinställning: H3
• Diskmaskinen regenererar vattenavkalkningen var 3-4 diskprogram beroende på inställningen. Diskmaskinen regenererar dock vattenavkalkningen under första diskprogrammet efter att du ändrat inställningen.
• Sköljglans utförs i torkningsfasen där ytterligare 2,0–2,5 l vatten används och cykeln tar cirka 4–10 minuter.
• Energin som används kan öka men ökningen är mycket liten.

Drift

Kontrollpanel

01 POWER (STRÖM) Tryck	för att aktivera/avaktivera diskmaskinen.
02 Diskprogram	Tryck för att välja önskat diskprogram. Mer information finns i avsnittetProgramöversiktpå sida59.
03 Endast nedre hylla Tryck	för att diska föremål endast på den nedre korgen.
04 Hastighetsökning	Välj det här alternativet för att minska programtiden.Alternativet är endast tillgängligt med programmen AUTO, EKO, Intensiv och Skonsam.
05 Desinficering	Tryck för att öka vattentemperaturen till 70 °C för den slutliga sköljningen för att utföra desinficering vid hög temperatur.Alternativet är endast tillgängligt med Skonsam och Fördisk.Aktivera Kontrollås genom att trycka och hålla ned Desinficering i 3 sekunder. (modeller DW60A807*/DW60A806*/DW60A805*)
06 Smart kontroll(modeller DW60A807*/DW60A806*/DW60A805*)Kontrollås (modeller DW60A804*)	Kontrollera produktens funktion på distans genom att använda Smart kontroll.Med Kontrollås kan du låsa knapparna på kontrollpanelen med undantag av knappenPOWER (STRÖM). Mer information finns i avsnittetKontrollåspå sida64.

Drift

07 Senarelägg start	Du kan senarelägga programmets starttid med upp till 24 timmar. Mer information finns i avsnittetSenareläggstart på sida 64.
08 START (Cancel & Drain (Avbryt & dränera))	Tryck påSTARTför att starta driften. Kontrollera att luckan är stängd.Cancel & Drain (Avbryt & dränera): Avbryt det aktiva diskprogrammet och töm allt vatten från diskmaskinen genom att trycka och hålla ned knappenSTARTi 3 sekunder.

Indikatorer

Inget salt-indikator Lyser	närSaltbehållaren får slut på salt.
Sköljglanspåfyllning-indikator	[30T2]	Lyser när diskmaskinen får slut på sköljglans.
Kontrollås-indikator(modeller DW60A807*/DW60A806*/DW60A805*)		Lyser om Kontrollås är aktiverad.
Självrengöring-indikator(modeller DW60A804*)		Lyser om Självrengöring är aktiverad.

Svenska

Programöversikt

01 AUTO	Detta program avkänner hur smutsig disken är och påbörjar automatiskt det optimala programmet för alla olika smutsnivåer.
02 EKO	Detta program minskar ström- och vattenförbrukning, vilket är lämpligt för föremål med en normal mängd smuts.
03 Extra tyst (modeller DW60A804*)	Välj detta program för en smidigare och tystare diskning. Programmet diskar lite saktare, men går 2 decibel tystare än EKO-programmet.
04 Intensiv Välj detta program för mycket smutsig disk.
05 Skonsam	Välj detta program för ömtålig disk med lite smuts, t.ex. glas. Desinficeringsalternativet är inte tillgångligt i detta program.
06 Express 60 Normalt smutsig daglig disk, med kort programtid
07 Fördisk	Kallvattenssköljning för att avlägsna smuts innan ett annat program körs.
08 Självrengöring	Välj detta program för att rengöra insidan av diskmaskinen. Kontrollera att diskmaskinen är tom. Programmet kräver diskmedel för korrekt funktion.
09 Hämta program (modeller DW60A807*/ DW60A806*/ DW60A805*)	Baserat på Extra tyst-programmet kan du hämta följande extra program:• Extra tyst-, Spädbarnsvård-, Plast- och Kastruller och pannor-program

Drift

Hämta och använd andra program än de som ingår som standard genom din smartphone.

1. Tryck på POWER (STRÖM)-knappen.
2. Välj Hämta program.
3. Välj det hämtningsbara program du vill använda i din smartphone-app. Extra tyst-, Kastruller och pannor-, Plast- och Spädbarnsvård-program finns tillgängliga.
4. Standardhämtningsprogrammet är Extra tyst-programmet.
5. När du hämtar via smartphone-appen kan du fortsätta använda dina sparade program.
6. Tryck på START-knappen och stäng diskmaskinens lucka.

Extra tyst	Detta program används för tyst diskning efter en vanlig måltid. Det tar längre tid men är tystare än ett standardprogram.
Kastruller och pannor	Välj för att diska kastruller och pannor. Detta program använder varmare vatten och högre tryck än ett standardprogram för fokuserad rengöring av kastruller och pannor.
Plast	Detta program används för att diska plast. Det diskar plast vid en säkrare temperatur (60 °C) och torkar bättre.
Spädbarnsvård	Lämplig för att skölja/torka disk vid en hög temperatur på 70 °C. Tillsätt inte diskmedel eller sköljglans.

Svenska 60-

Enkel startmetod

1. Öppna luckan och fyll diskmaskinen med disk. Se till att ta bort matrester och skräp på tallrikarna.
2. Tillsätt diskmedel i diskmedelsbehållaren. Tillsätt sköljglans för bättre resultat.
3. Tryck på POWER (STRÖM), och välj sedan ett program med önskat alternativ (Endast nedre hylla, Hastighetsökning, Desinficering, och Senarelägg start). Alternativen som finns tillgängliga beror på programmet.

OBS!

Om du väljer Endast nedre hylla bör du se till att disken ställs i nedre korgen.

1. Tryck på START och stäng luckan. Diskmaskinen startar programmet efter dränering i några sekunder.

OBS!

• Ändra programmet efter att det har påbörjats genom att trycka och hålla ned START i 3 sekunder för att avbryta programmet. Välj sedan ett nytt program. • Standardprogrammet är EKO.
• Återuppta diskning efter du har öppnat luckan för att stoppa diskmaskinen under drift, genom att helt enkelt stänga luckan.

Drift

Saltbehållare

Vattenavkalkningen är utformad att ta bort mineraler och salter från vattnet, som kan ha en skadlig effekt på diskmaskinens drift. Ju högre halter av mineraler och salter, desto hårdare är vattnet. Avkalkningen bör justeras efter vattnets hårdhet där du bor. Ditt lokala vattenverk kan tala om för dig hur hårt vattnet är där du bor.

Justering av saltförbrukning

Diskmaskinen är utvecklad för att justera mängden salt som används baserat på hårdheten av vattnet som används. Det här är tänkt för att optimera och anpassa nivån av saltförbrukning så att saltförbrukningen kan ställas in. Gör följande:

1. Stäng av diskmaskinen.
2. Håll nedtryckt programknappen AUTO i fem sekunder inom 60 sekunder efter att du stängt av diskmaskinen.

- När du går in i Inställningsläge kommer displayen att visa "0:00".

1. Tryck på Senarelägg start-knappen för att välja inställningsmenyn för vattnets kalkhalt.
2. Displayen visar den aktuella inställningen. (Standardinställning: "H3")
3. Tryck på programknappen AUTO för att ändra inställning.
4. Du kan välja mellan H1-H6 (mjukt-hårt).
5. Vänta 5 sekunder för att spara inställningen.

OBS!

• Vi rekommenderar att göra justeringen i enlighet med följande (eller manuellt) tabell. • Standardinställning: H3

Vattnets kalkhalt				Inställning av vattnets kalkhalt	Saltförbrukning (gram/ program)	Autonomi (program/ 1 kg)
°dH °fH	°Clark mmol/l
0-5 0-9	0-6 0-0	,94 H1 0	/
6-11 10	-20 7-14	1,0-2,0	H2 20 60
12-17 21	-30	15-21	2,1-3,0 H3	30 50
18-22 31	-40	22-28	3,1-4,0 H4	40 40
23-34 41	-60	29-42	4,1-6,0 H5	50 30
35-55 61	-98	43-69	6,1-9,8 H6	60 20

OBS!

• 1 dH (tysk grad) = 0,178 mmol/l • 1 Clark (engelsk grad) = 0,143 mmol/l • 1 fH (fransk grad) = 0,1 mmol/l - Kontakta din lokala vattenleverantör för information om hårdheten av ditt vatten. • VATTENAVKALKNING

Vattnets hårdhet varierar från plats till plats. Om hårt vatten används i diskmaskinen kan avlagringar ansamlas på tallrikar och bestick. Maskinen är utrustad med en speciell avkalkare som använder ett disksalt som är speciellt utvecklat för att eliminera kalk och mineraler från vattnet.

Drift

Senarelägg start

Du kan senarelägga programmets starttid med upp till 24 timmar i steg om 1 timme. Öka fördröjningstiden genom att trycka på Senarelägg start. Tiden som visas är tiden då programmet kommer att börja.

1. Öppna luckan och fyll diskmaskinen med disk.
2. Tryck på Senarelägg start för att ändra tiden med en ökning på 1 timme.
3. Om du trycker och håller ner knappen ökar tiden tills du släpper knappen.
4. Tryck på START och stäng luckan.

OBS!

Ändra fördröjningstiden när diskmaskinen har startat genom att trycka på POWER (STRÖM) och starta om diskmaskinen.

Kontrollås

Förhindra att barn leker med diskmaskinen genom att använda Kontrollås för att läsa alla knappkontroller förutom POWER (STRÖM).

• Aktivera Kontrollås genom att trycka och hålla ned Kontrollås i 3 sekunder. När Kontrollås har aktiverats kan du inte välja ett program eller alternativ, eller starta drift.
• Avaktivera Kontrollås genom att åter trycka och hålla ned Kontrollås i 3 sekunder.
• Kontrollås förblir aktivt efter att diskmaskinen startar om. Avbryt Kontrollås genom att först avaktivera funktionen.

Underhåll

Rengöring

Håll diskmaskinen ren för att förbättra prestandan, minska antalet onödiga reparationer och förlänga livslängden.

Utsida

Torka av spill på diskmaskinens yta när de inträffar. Använd en mjuk, fuktig trasa för att torka bort spill och damm på kontrollpanelen.

VAR FÖRSIKTIG

• Använd inte bensen, vax, thinner, blekmedel med klor, alkohol eller andra kemiska substanser. Dessa material kan missfärga diskmaskinens yta och orsaka fläckar.
• Diskmaskinen innehåller elektriska delar. Spruta inte vatten direkt på diskmaskinen. Skydda elektriska element från vatten.
• För luckor av rostfritt stål ska du använda ett rengöringsmedel för hushållsmaskiner av rostfritt stål och en ren, mjuk trasa.

Insida

Rengör diskmaskinens insida regelbundet för att avlägsna all smuts och matrester. Torka av insidan av diskmaskinen och insidan av luckan med en fuktad disktrasa.

VAR FÖRSIKTIG

• Avlägsna inte den främre förseglingen (den långa gummiförseglingen som försluter diskmaskinens öppning). Denna tätning håller insidan av diskmaskinen förseglad.
• Använd en fuktig trasa för att avlägsna pannsten eller fettavlagringar inuti diskmaskinen. Alternativt kan du tillsätta diskmedel och sedan köra ett tomt program med den högsta sköljtemperaturen.

Underhåll

Strilar

Förhindra att strilar blir tilltäppta eller avlägsna och rengör varje stril om de blir tilltäppta. Var försiktig när du avlägsnar strilar eftersom de kan gå sönder.

Övre stril

1. Öppna luckan och dra sedan ut den övre korgen så att den övre strilen syns.
2. Lossa och ta bort muttern och ta sedan bort strilen.
3. Rensa och rengör strilen.
4. Sätt tillbaka strilen och dra åt muttern för hand.
5. Rotera strilen för hand för att säkerställa att den är ordentligt monterad.
6. Öppna luckan och dra sedan ut den nedre korgen. Den nedre strilen syns längst ned.
7. Rensa och rengör strilen.
8. Sätt i strilen igen.
9. Rotera strilen för hand för att säkerställa att den är ordentligt monterad.

Filter

Vi rekommenderar att filtret rengörs varje månad.

1. Öppna luckan och ta ut den nedre korgen först.
2. Vrid filterhandtaget motsols för att lossa det grova filtret.
3. Avlägsna det grova filtret och sedan det cylindriska mikrofiltret under det.

1. Avlägsna smuts och föroreningar från mikrofiltret och det grova filtret.
2. Skölj dem i rinnande vatten och torka ordentligt.
3. Sätt tillbaka filtret och sedan det grova filtret.
4. Vrid filtret medsols för att montera och låsa det på plats.
5. Sätt tillbaka filtret och sedan det grova filtret.
6. Vrid filtret medsols för att montera och låsa det på plats.

⚠️ VAR FÖRSIKTIG

Kontrollera att det grova filtret är ordentligt stängt. Ett löst skydd kan försämra filterprestandan.

Långsiktigt underhåll

Om du inte ska använda diskmaskinen under en längre tid ska den först dräneras helt och hålet innan vattenslangen kopplas från. Stäng av vattentillförseln och kretsbrytaren. Återstående vatten i slangarna eller de interna komponenterna kan skada diskmaskinen.

Felsökning

Kontrollpunkter

Om du upplever ett problem med diskmaskinen ska du först läsa tabellen nedan och prova lösningarna.

Symtom Möjlig	orsak Åtgård
Diskmaskinen startar inte.	Luckan är inte helt stängd.	Kontrollera att luckan är låst och helt stängd.Kontrollera att den övre korgen är ordentligt ansluten med strilen.Kontrollera att den övre korgen är ordentligt monterad.
	Strömsladden är inte ansluten.	Anslut strömsladden.
	Inget vatten tillförs.	Kontrollera att vatteninloppsventilen är öppen.
	Kontrollpanelen är låst. • Avaktivera Kontrollås.
Diskmaskinen luktar illa.	Vatten finns kvar från det tidigare programmet.	Tillsätt diskmedel när diskmaskinen är tom och kör programmet Snabb. Funktionen är endast tillgänglig med vissa modeller.
Vatten finns kvar i diskmaskinen efter att ett program har avslutats.	Utloppsslangen är vikt eller igensatt.	Räta ut och avlägsna stopp i slangen.

Felsökning

Symtom Möjlig	orsak Åtgård
Matrester finns kvar på disken.	Ett felaktigt program har valts.	Välj ett program anpassat efter smutsgraden för disken enligt anvisningarna i den här bruksanvisningen.
	Filtren är tilltäppta eller sitter inte fast ordentligt.	Rengör filtrenKontrollera att filtren är ordentligt monterade.
	En otillräcklig mängd diskmedel användes.	Använd rätt mängd diskmedel för varje omgång.
	Vattentrycket är lågt.	Kontrollera att trycket ligger mellan 0,04 och 1,0 Mpa.
	Strilen är igentäppt. Rengör och rensa strilarna.
	Disken har placerats felaktigt eller för mycket disk har laddats.	Ordna disken så att den inte kommer i vägen för strilarna och/eller diskmedelsbehållaren.
	Vattnet är för hårt.	Kontrollera saltpåfyllningsindikatorn och fyll på disksalt.
Disken har inte torkat ordentligt.	Det finns ingen sköljglans i behållaren eller så har inte tillräckligt med sköljglans använts.	Tillsätt sköljglansKontrollera inställningarna för sköljglans.
	För mycket disk har laddats.	Överlast kan försämra torkfunktionen. Ladda disk enligt rekommendationen.
	Glas och koppar spiller vatten på annan disk när de tas ut.	Töm först den undre korgen och sedan den övre. Detta förhindrar att vatten droppar från den övre korgen på disken i den nedre.
	Flera diskmedelstabletter användes utan att välja alternativet Desinficering.	Välj funktionen Desinficering eller använd sköljglans.

Symtom Möjlig	orsak Åtgård
Diskmaskinen avger för mycket buller.	Diskmaskinen avger ett ljud när behållarens lucka är öppen och dräneringspumpen är igång.	Det är normalt.
	Diskmaskinen står inte balanserat.	Se till att diskmaskinen står balanserat.
	Strilen slår mot disken och avger ett hackande ljud.	Ordna om disken.
Gul eller brun film finns kvar på disken.	Smuts från kaffe och te.	Använd ett program med en högre temperatur.
Indikatorerna lyser inte.	Strömsladden är inte ansluten.	Kontrollera att strömförsörjningen är ansluten.
Strilarna roterar inte jämnt.	Strilarna är igentäppta med matrester.	Rengör strilarna
Ett vitt lager finns kvar på disken.	Vattnet är för hårt.	Se till att inställningarna för saltpåfyllningsindikatorn och sköljglans är anpassade efter vattnets kalkhalt i ditt område.Se till att saltfackets lock sitter fast ordentligt.
Luftbubblor och repmärken på kontrollpanelen.	Luft kommer in under skyddsfilmen och gör att EPS-märken blir kvar.	Avlägsna skyddsfilmen från kontrollpanelen.

Felsökning

Informationskoder

Om diskmaskinen inte fungerar kanske en informationskod visas på skärmen. Se tabellen nedan och prova lösningarna.

Kod Åtgård
LC	LäckagekontrollStäng vatteninloppet. Gå till strömbrytarpanelen i din bostad och stäng av strömbrytaren till diskmaskinens krets. Kontakta sedan installatören och be om reparation. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.
4C	VatteninloppskontrollKontrollera om ventilen för vattentillförsel är stängd, om vattentillförseln är indragen eller om ventilen eller ledningen för vatteninlopp har fryst igen eller täppts till av obehöriga partiklar. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.
AC	PCB kommunikationskontrollOnormal kommunikation mellan huvud-PCB och under-PCB.Om problemet kvarstår ska du kontakta ett behörigt Samsung-servicecenter.
HC	Kontroll av hög temperaturFunktionskontroll När diskmaskinen är tom ska du tillsätta diskmedel och köra ett diskprogram. Om problemet kvarstår ska du gå till strömbrytarpanelen i din bostad och stänger av strömbrytaren till diskmaskinens krets. Kontakta sedan ett Samsung-servicecenter.
tC	Thermistor-kontrollTemperatursensorn är trasig (kort eller öppen krets). Om problemet kvarstår ska du kontakta ett behörigt Samsung-servicecenter.
3C	VattenpumpkontrollOnormal drift med vattenpumpen. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.
PC	DistributionsmotorkontrollOnormal drift av distributionsmotormonteringen eller huvud-PCB Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.
5C	Kontrollera filtret och tömningsröret. Rengör om igensatt. Om problemet kvarstår ska du kontakta ett lokalt Samsung-servicecenter.

Om en informationskod fortsätter att visas på skärmen ska du kontakta ett lokalt Samsung-servicecenter.

Programtabell

8500AM - B-nivå (DW60A807*, DW60A806*)

Diskprogram AUTO EKO Intensiv
Programsekvens	Fördisk (45 °C) ▶Huvuddisk (55 °C-65 °C) ▶Sköljning ▶Varmvattensköljning(50 °C-55 °C) ▶Torkning ▶ Slut	Fördisk ▶Huvuddisk(48 °C) ▶Sköljning ▶Varmvattensköljning(41 °C) ▶Torkning ▶ Slut	Fördisk (50 °C) ▶Huvuddisk(65 °C) ▶Sköljning ▶Varmvattensköljning(58 °C) ▶Torkning ▶ Slut
Vattenförbrukning(L)	6,5-16,8 8,5 15,6
Energiförbrukning(kWh)	0,650-1,500 0,644 1,330
Programtid (min.) 149 230 238

Diskprogram Skonsam Express 60 * Fördisk
Programsekvens	Fördisk (40 °C) ▶Huvuddisk(50 °C) ▶Sköljning ▶Varmvattensköljning(50 °C) ▶Torkning ▶ Slut	Fördisk (35 °C) ▶Huvuddisk(60 °C) ▶ Sköljning(50 °C) ▶Varmvattensköljning(50 °C) ▶Torkning ▶ Slut	Fördisk ▶ Slut
Vattenförbrukning(L)	12 14,4 4,1
Energiförbrukning(kWh)	0,880 0,855 0,02
Programtid (min.)	149	60	15

Programtabell

Diskprogram Självrengöring	Hämta program
	Extra tyst	Kastruller och pannor
Programsekvens	Fördisk ▶Huvuddisk(70 °C) ▶Sköljning ▶Varmvattensköljning(70 °C) ▶Torkning ▶ Slut	Fördisk (35 °C) ▶Huvuddisk(60 °C) ▶Sköljning ▶Varmvattensköljning(55 °C) ▶Torkning ▶ Slut
Vattenförbrukning(L)	13 11,8 20,5
Energiförbrukning(kWh)	1,200 1,220 1,840
Programtid (min.)	162 294 202

Diskprogram	Hämta program
	Spädbarnsvård Plast
Programsekvens	Varmvattensköljning (70 °C) ▶Torkning ▶ Slut	Fördisk ▶Huvuddisk (60 °C) ▶Sköljning ▶Varmvattensköljning (60 °C) ▶ Torkning ▶Slut
Vattenförbrukning (L)	6,2 13,1
Energiförbrukning (kWh)	0,855 1,110
Programtid (min.) 70	155

Diskprogram AUTO EKO Intensiv
Programsekvens	Fördisk (45 °C) ▶Huvuddisk (55 °C-65 °C) ▶Sköljning ▶Varmvattensköljning(50 °C-55 °C) ▶Torkning ▶ Slut	Fördisk ▶Huvuddisk(50 °C) ▶Sköljning ▶Varmvattensköljning(45 °C) ▶Torkning ▶ Slut	Fördisk (50 °C) ▶Huvuddisk(65 °C) ▶Sköljning ▶Varmvattensköljning(58 °C) ▶Torkning ▶ Slut
Vattenförbrukning(L)	8,5-18 9,8 16,6
Energiförbrukning(kWh)	0,850-1,550	0,746 (14inställningar)/0,735 (13inställningar)	1,500
Programtid (min.) 149 210 205

Diskprogram Skonsam Express 60 * Fördisk
Programsekvens	Fördisk (40 °C) ▶Huvuddisk(50 °C) ▶ Sköljning(50 °C) ▶Varmvattensköljning(50 °C) ▶Torkning ▶ Slut	Fördisk (35 °C) ▶Huvuddisk(60 °C) ▶ Sköljning(50 °C) ▶Varmvattensköljning(50 °C) ▶Torkning ▶ Slut	Fördisk ▶ Slut
Vattenförbrukning(L)	13,5 15 4,1
Energiförbrukning(kWh)	0,950 0,950 0,020
Programtid (min.)	120	60	15

Programtabell

Diskprogram Extra tyst Självrengöring		Hämta program
		Kastruller och pannor
Programsekvens	Fördisk (35 °C) ▶ Huvuddisk (60 °C) ▶ Sköljning ▶ Varmvattensköljning (55 °C) ▶ Torkning ▶ Slut	Fördisk ▶ Huvuddisk (70 °C) ▶ Sköljning ▶ Varmvattensköljning (70 °C) ▶ Torkning ▶ Slut
Vattenförbrukning (L)	13 15 21,8
Energiförbrukning (kWh)	1,200 1,250 1,860
Programtid (min.) 2	70 145 172

Diskprogram	Hämta program
	Spädbarnsvård Plast
Programsekvens	Varmvattensköljning (70 °C) ▶Torkning ▶ Slut	Fördisk ▶Huvuddisk (60 °C) ▶Sköljning ▶Varmvattensköljning (60 °C) ▶ Torkning ▶Slut
Vattenförbrukning (L)	3,8 14,4
Energiförbrukning (kWh)	0,855 1,125
Programtid (min.) 7	1 129

* Fördisk Detta program aktiverar varken funktionen Auto Door eller torkningsprocessen. Kontinuerlig användning av Fördiskprogrammet under en längre tid rekommenderas inte. Detta kan reducera vattenavkalkningseffekten.

OBS!

• Programtiden varierar beroende på alternativen du lägger till och på det använda vattnets tryck och temperatur.
• Diskmaskinen dränerar återstående vatten automatiskt om den inte har använts på de senaste 5 dagarna.
• Strömförbrukning varierar beroende på vattentemperatur och/eller last. Tid och temperatur kan öka lite när Sköljglansbehållaren är tom.
• Programtid och temperatur kan öka något om ingen sköljglans används.

Bilaga

Transport/flytt

Kontrollera att diskmaskinen är tom och att inga delar är lösa. Dränera först diskmaskinen enligt följande.

1. Öppna luckan och aktivera diskmaskinen.
2. Välj och kör programmet EKO.
3. Tryck på START och stäng luckan.
4. När programmet har slutförts ska du öppna luckan efter 5 sekunder.
5. Tryck och håll ned knappen START i 3 sekunder för att dränera vattnet.
6. Stäng luckan.
7. Öppna luckan igen när dräneringen är klar.
8. Stäng av diskmaskinen och stäng sedan av vatteninloppet.
9. Koppla från både vattenslangen och dräneringsslangen.

⚠️ VAR FÖRSIKTIG

Diskmaskinen får inte skakas eller vingla när den flyttas. Kvarvarande vatten kan droppa från diskmaskinen.

Skydd mot frost

Om du lämnar diskmaskinen på en plats där det finns risk för frost under en längre tid ska du kontrollera att diskmaskinen har tömts. Se avsnittet "Transport/flytt" för mer information.

Kassera diskmaskinen och skona miljön

Diskmaskinen är tillverkad av återvinningsbara material. Om du bestämmer dig för att kassera den ska du göra det i enlighet med lokala regler för avfallshantering. Kapa strömsladden så att enheten inte kan anslutas till en strömkälla.

Avlägsna luckan så att barn och djur inte kan fastna i maskinen.

För mer information om ekodesign

Information om ekodesign finns i bruksanvisningen på www.samsung.com/support.

Bilaga

Specifikationer

MODELL		DW60A807*FDW60A806*FDW60A805*FDW60A804*	DW60A807*UDW60A806*UDW60A805*UDW60A804*U*	DW60A807*BBDW60A806*BBDW60A805*BBDW60A804*BB	DW60A807*IBDW60A806*IBDW60A805*IBDW60A804*IB
Typ Fristående Underbyggd Helt inbyggd					Helt inbyggd(skjutbar)
Strömförsörjning 220-240 V ~, 50 Hz
Vattentryck 0,04-1,0 Mpa
Diskkapacitet	DW60A807*	14 platsinställningar
	DW60A806*	14 platsinställningar
	DW60A805*	14 platsinställningar
	DW60A804*	13 platsinställningar
Märkeffekt 1760-2100 W
Mätt(bredd x djup x höjd)		598×600×845 mm	598×570×815 mm	598×550×815 mm
Vikt (utan emballage)		52,5 kg(modeller 806*)50,5 kg(modeller 805*)51 kg(modeller 804*)	44,5 kg(modeller 807*)42,5 kg(modeller 805*)	43,5 kg(modeller 807*)43 kg(modeller 806*)40,5 kg(modeller 805*)40 kg(modeller 804*)	43,5 kg(modeller 806*)40 kg(modeller 804*)
Vikt (förpackad)		57 kg(modeller 806*)55,5 kg(modeller 805*)56,5 kg(modeller 804*)	51,5 kg(modeller 807*)49 kg(modeller 805*)	49,5 kg(modeller 807*)49,5 kg(modeller 806*)47 kg(modeller 805*)45,5 kg(modeller 804*)	50 kg(modeller 806*)46 kg(modeller 804*)

Svenska78

För standardtest

OBS!

Information för kompatibilitetstest enligt följande.

Modeller DW60A807*/DW60A806*/DW60A805*

• Diskkapacitet: 14 platsinställningar • Teststandard: EN 60436 - Den övre korgens position: lägre position - Diskprogram: EKO - Ytterligare tillval: Inget - Inställning för sköljglansnivå: F4 - Inställning av vattnets kalkhaltsnivå: H3 - Dosering av standarddiskmedel: huvuddisk 22 g - För sortering av föremålen, se figurerna nedan

För standardtest

Modeller DW60A804*

• Diskkapacitet: 13 platsinställningar • Teststandard: EN 60436 - Den övre korgens position: lägre position - Diskprogram: EKO - Ytterligare tillval: Inget - Inställning för sköljglansnivå: F4 - Inställning av vattnets kalkhaltsnivå: H3 - Dosering av standarddiskmedel: huvuddisk 21 g - För sortering av föremålen, se figurerna nedan

Svenska80

Memo

Memo

Memo

SAMSUNG

FRÅGOR ELLER KOMMENTARER?

LAND RING ELLER BESÖK OSS ONLINE PÅ
AUSTRIA 0800	72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707	019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE 01 48	63 00 00 www.samsung.com/fr/support
GERMANY 06196	77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone] from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/no/support
PORTUGAL	210 608 098Chamada para a rede fixa nacionalDias úteis das 9h às 20h	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771-400 300	www.samsung.com/se/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

DD81-03206E-04

Oppvaskmaskin

Brukerhåndbok

DW60A807*/DW60A806*/DW60A805*/

DW60A804*-serien

Innhold
