Tuotetyyppi	Sisäänrakennettu / Vapaasti seisova astianpesukone
Mallisarja	DW60A8070US (DW60A807*-sarja)
Mitat (L x S x K)	598 x 600 x 845 mm
Paino (ilman pakkausta)	n. 44,5 kg
Virtalähde	220-240 V ~, 50 Hz
Nimellisteho	1760-2100 W
Vesipainealue	0,04 - 1,0 MPa
Paikkoja	14
Ohjelmat	AUTO, ECO, Intensiivi, Hienopesu, Express 60, Esipesu, Itsepuhdistus, Lataus, Extra Hiljainen, Kattilat ja pannut, Vauvanhoito, Muovi
Älyliitettävyys	Wi-Fi (SmartThings) soveltuvissa malleissa
Vedenpehmennin	Sisäänrakennettu suolasäiliöllä, säädettävä kovuusaste H1-H6
Huuhteluaineannostelija	Integroitu, säädettävä asetus
Pesuaineannostelija	Automaattinen annostelu, sopii jauheelle, geelille ja tableteille
Ajastettu käynnistys	Jopa 24 tuntia (1 tunnin välein)
Ohjauslukko	Kyllä (lapsilukko)
Turvaominaisuudet	Aqua Stop -letku, lapsilukko, oven jousen säätö, tulvantorjuntajärjestelmä
Suodatinjärjestelmä	Mikrosuodatin ja karkeasuodatin, puhdistettava kuukausittain
Suuttimet	Ylä- ja alaroottorisuuttimet, irrotettavat puhdistusta varten
Huolto	Puhdista ulkopuoli kostealla liinalla; sisäpuolen kalkinpoisto pesuaineella; pitkäaikainen hoito: tyhjennä kokonaan, jos ei käytössä
Asennus	Vapaasti seisova, alennettu tai täysin sisäänrakennettu mukautetulla paneelisarjalla; vaatii vähintään 5 mm raon työtasoon

Usein kysytyt kysymykset - DW60A8070US SAMSUNG

Kuinka muutan veden kovuusasetusta?

Paina ja pidä AUTO-painiketta 5 sekuntia 60 sekunnin kuluessa astianpesukoneen käynnistämisestä. Näytössä näkyy '0:00'. Paina Delay Start valitaksesi veden kovuusvalikon. Paina sitten AUTO muuttaaksesi arvosta H1 (pehmeä) arvoon H6 (kova). Odota 5 sekuntia tallentaaksesi. Oletusarvo on H3.

Miksi astianpesukoneeni ei käynnisty?

Tarkista, että ovi on kokonaan kiinni ja lukittu. Varmista, että virtajohto on kytketty ja että vedentuloventtiili on auki. Tarkista myös, ettei Control Lock ole aktivoitunut (paina ja pidä Control Lock -painiketta 3 sekuntia poistaaksesi lukituksen).

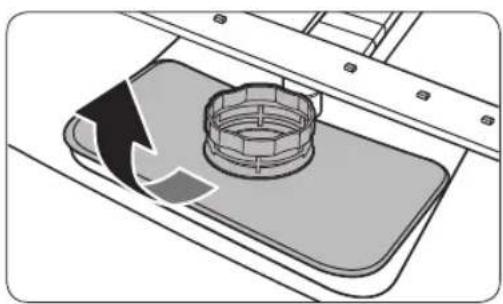

Kuinka puhdistan suodattimet?

Avaa ovi ja poista alempi kori. Kierrä suodattimen kahvaa vastapäivään avataksesi karkeasuodattimen. Poista karkeasuodatin ja sen alla oleva sylinterimäinen mikrosuodatin. Huuhtele ne juoksevalla vedellä, poista lika ja kuivaa. Aseta takaisin ensin mikrosuodatin, sitten karkeasuodatin ja kierrä kahvaa myötäpäivään lukitaksesi. Puhdista kuukausittain.

Mitä LC-virhekoodi tarkoittaa?

LC tarkoittaa vuotoa. Sulje vedentuloventtiili ja katkaise astianpesukoneen virta pääkytkimestä. Ota yhteyttä Samsungin huoltokeskukseen korjausta varten.

Kuinka säädän oven jousen kireyttä?

Kun ovi on avattu noin 30 asteen kulmaan, säädä joustasoa niin, että ovi pysyy paikallaan ilman, että se putoaa auki. Säädä vain, kun ovi ei ole täysin auki. Mukautetun paneelin paino ei saa ylittää 7 kg (FBI-mallit) tai 10 kg (liukumallit) epätasapainon välttämiseksi.

Voinko käyttää tavallista astianpesuainetta astianpesukoneen pesuaineen sijasta?

Ei. Käytä vain automaattisille astianpesukoneille kehitettyä pesuainetta. Käsitiskiaine voi aiheuttaa liiallista vaahtoa ja vahingoittaa laitetta.

Kuinka yhdistän astianpesukoneen Wi-Fi-verkkoon?

Soveltuvissa malleissa lataa SmartThings-sovellus ja noudata sovelluksen ohjeita. Varmista, että astianpesukone on päällä ja Wi-Fi-verkon kantaman sisällä.

Miksi astiani eivät kuivu kunnolla?

Varmista, että huuhteluainesäiliö on täynnä ja huuhteluaineen asetus on sopiva (säädä asetustilassa). Vältä ylikuormitusta. Käytä Sanitize-vaihtoehtoa, jos saatavilla, tai valitse ohjelma, jossa on korkeampi kuivauslämpötila. Tyhjennä alempi kori ensin vesipisaroiden estämiseksi.

Kuinka asennan mukautetun paneelin täysin sisäänrakennettuun malliin?

Käytä asennusmallia merkitäksesi reiät mukautetun paneelin takaosaan. Kiinnitä mukautetun paneelin kiinnikkeet ruuveilla. Aseta oven kannakkeet astianpesukoneen oven reikiin ja työnnä paneelia alaspäin kiinnittääksesi. Säädä joustasoa 30° avauksessa. Kiinnitä 4 ruuvilla (3,5x45). Paneelin paino: 3-7 kg, maksimipaksuus 20 mm.

Mikä on ECO-ohjelma ja kuinka paljon vettä/energiaa se käyttää?

ECO-ohjelma on suunniteltu normaalisti likaisille astioille. Se käyttää noin 8,5 litraa vettä ja 0,644 kWh energiaa. Ohjelman kesto on noin 230 minuuttia. Se sisältää esipesun, pääpesun 48 °C:ssa, huuhtelun, kuuman huuhtelun 41 °C:ssa, kuivauksen ja lopetuksen.

KÄYTTÖOHJE DW60A8070US SAMSUNG

DW60A804 ^* -sarjat

Sisällysluettelo

Turvallisuusohjeet 4

Turvallisuusohjeisiin liittyviä tärkeitä huomautuksia 4 Tärkeitä turvamerkintöjä 4 Sähkö- ja elektroniikkalaiteromua koskevat ohjeet 5 Tärkeitä varotoimenpiteitä 6 Astianpesukoneen käyttöä koskevia ohjeita 8 Lapsia koskevia turvallisuusohjeita 9 Astianpesukoneen asennusta koskevia ohjeita 10

Asennus 13

Pakkauksen sisältö 13 Asennusvaatimukset 16 Vaiheitainen asennus 18 Jalkalista 33 Info-valo 35 Suojalevy (DW60A80**U*-sarja) 36 SmartThings (vain soveltuvissa malleissa) 37 Avointa lähdekoodia koskeva ilmoitus 41

Ennen kuin aloitat 42

Astianpesukoneen kuvaus 42 Astianpesukoneeseen sopimattomat astiat 44 Telineiden peruskäyttö 45 Pesuainelokero 50 Huuhteluainelokero 52 Suolasäiliö 53 Kosketuslevyn reagointiherkkyys 54 Asetustila 55

Toiminnot 57

Käyttöpaneeli 57 Ohjelmien yleiskuvaus 59 Helppo aloitus 61 Suolasäiliö 62 Viivekäynnistys 64 Lukitus 64

Ylläpito 65

Puhdistaminen 65 Pitkäaikainen hoito 68

Suomi2

Vianetsintä 69

Tarkistettavat kohdat 69 Näyttökoodi 72

Ohjelmakaavio 73

Liite 77

Kuljetus/siirtäminen 77 Pakkassujaus 77

Astianpesukoneen hävittäminen ja ympäristönsuojelu 77

Lisää ecodesign-tietoja 77

Tekniset tiedot 78

Perustestaus 79

Turvallisuusohjeet

Onnittelut Samsungin astianpesukoneen hankinnasta. Tässä käyttöoppaassa on tärkeitä laitteen asennusta, käyttöä ja ylläpitoa koskevia ohjeita. Lue tämä opas huolellisesti, jotta voisit hyödyntää astianpesukoneen kaikki edut ja ominaisuudet.

Turvallisuusohjeisiin liittyviä tärkeitä huomautuksia

Lue tämä käyttöopas kokonaan, jotta voisit käyttää laitteen ominaisuuksia ja toimintoja turvallisesti ja tehokkaasti. Pidä opas tallessa laitteen lähellä tulevaa käyttöä varten. Käytä laitetta vain tässä käyttöoppaassa kuvatulla tavalla ja ainoastaan siihen tarkoitukseen, johon se on suunniteltu.

Tämän oppaan varoitukset ja turvaohjeet eivät kata kaikkia mahdollisia olosuhteita ja tilanteita. On omalla vastuullasi käyttää tervettä järkeä ja olla huolellinen ja varovainen, kun asennat, ylläpidät ja käytät tätä astianpesukonetta.

Koska seuraavat käyttöohjeet koskevat useita eri malleja, oman astianpesukoneesi ominaisuudet saattavat poiketa ohjeessa kuvatuista, ja jotkin varoitusmerkit eivät välttämättä koske käyttämääsi laitetta. Jos sinulla on jotakin kysyttävää, ota yhteyttä lähimpään huoltopalveluun tai etsi ohjeita ja muita tietoja osoitteesta www.samsung.com.

Tärkeitä turvamerkintöjä

Oppaan kuvakkeiden ja merkkien merkitykset:

VAROITUS

Vaarat ja vaaralliset toimenpiteet, jotka voivat aiheuttaa vakavia henkilö- ja/tai omaisuusvahinkoja tai kuoleman.

HUOMIO

Vaarat ja vaaralliset toimenpiteet, jotka voivat aiheuttaa henkilö- tai omaisuusvahinkoja.

HUOMAUTUS

Viittaa henkilö- tai omaisuusvahinkojen vaaraan.

Nämä varoitusmerkit auttavat estämään sinua ja muita loukkaantumasta. Noudata merkintöjä tarkasti.

Pidä nämä ohjeet tallessa ja varmista, että uudet käyttäjät tutustuvat niihin. Anna ohjeet laitteen mukana mahdollisille uusille omistajille.

Suomi4

Sähkö- ja elektroniikkalaiteromua koskevat ohjeet

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet) (Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB-kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten. Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen. Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Jos haluat lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lakisääteisistä velvoitteista, esim. REACH, WEEE ja akut, tutustu kestävän kehityksen sivustoomme osoitteessa Samsung.com.

Turvallisuusohjeet

Tärkeitä varotoimenpiteitä

Voit vähentää tulipalon, sähköiskun ja henkilövahinkojen vaaraa laitteen käytön aikana noudattamalla yleisiä turvaohjeita, esimerkiksi seuraavia:

1. Laitetta ei ole tarkoitettu fyysisesti tai psyykkisesti rajoittuneiden eikä kokemattomien henkilöiden (esim. lasten) käytettäväksi, ellei heidän turvallisuudestaan vastaava henkilö ole läsnä tai opastanut heitä käyttämään laitetta oikein.
2. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset sekä fyysisesti tai psyykkisesti rajoittuneet ja kokemattomat henkilöt, jos käyttöä valvotaan tai jos heille on annettu ohjeet laitteen turvalliseen käyttöön ja he ymmärtävät käyttöön liittyvät vaarat. Lasten ei saa antaa leikkiä laitteella. Lapset eivät saa puhdistaa tai ylläpitää laitetta ilman valvontaa.
3. Lapsia tulee valvoa, jotta he eivät pääsisi leikkimään laitteella.
4. Jos sähköjohto on vaurioitunut, se tulee vaihdattaa valmistajalla, valtuutetussa huoltoliikkeessä tai ammattitaitoisella asentajalla, jotta vaaratilanteilta voitaisiin välttyä.
5. Käytä laitteen mukana toimitettuja uusia letkuja. Vanhoja letkuja ei saa käyttää uudelleen.

1. Varmista, ettei matto peitä laitteen pohjassa olevia ilmanvaihtoaukkoja niissä malleissa, joissa ilmanvaihtoaukot ovat laitteen pohjassa.
2. Alle 3-vuotiaat lapset on pidettävä etäällä laitteesta, jollei heitä valvota jatkuvasti.
3. HUOMIO: Jotta vältyttäisiin tahattomalta lämpökatkaisun nollaukselta, laitetta ei saa asentaa käyttämään ulkoista kytkinlaitetta, kuten ajastinta, eikä kytkeä sellaiseen virtapiiriin, jossa tapahtuu säännöllisiä katkoksia.
4. VAROITUS: Veitset ja muut teräväkärkiset välineet on asetettava koriin joko vaakasuorassa tai niin, että niiden terävä osa osoittaa alaspäin.

Tämä laite on tarkoitettu kotitalous- ja muuhun vastaavanlaiseen käyttöön, esimerkiksi seuraaviin käyttöympäristöihin:

• kauppojen, toimistojen ja muiden työpaikkojen henkilökunnan keittiötilat
• maatilat
• hotellien ja motellien asiakkaiden käyttämät tilat ja muut kotikäytön kaltaiset tilanteet
• majatalot ja niiden tyyppiset käyttötilat.

Turvallisuusohjeet

Astianpesukoneen käyttöä koskevia ohjeita

Tätä astianpesukonetta ei ole tarkoitettu yrityskäyttöön. Se on tarkoitettu kotitalouskäyttöön ja kotitalouskäyttöä vastaaviin olosuhteisiin seuraavissa käyttöympäristöissä:

• Kaupat
• Toimistot ja näyttelytilat.

Laitetta voivat käyttää myös seuraavanlaisten majoitusliikkeiden asukkaat:

• Hotellit ja majatalot.

Laitetta saa käyttää vain kodinkoneena astioiden ja ruokailuvälineiden pesemiseen tämän käyttöoppaan ohjeiden mukaisesti. Valmistaja ei tarjoa tukea muunlaiselle käytölle. Lisäksi muunlainen käyttö voi olla vaarallista.

Valmistaja ei vastaa mistään sellaisista vahingoista, jotka aiheutuvat vääränlaisesta tai ohjeidenvastaisesta käytöstä.

Älä käytä liuottimia astianpesukoneessa. Räjähdysvaara.

Älä hengitä äläkä niele astianpesukoneen pesuaineita. Astianpesuaineissa on ärsytystä ja korroosiota aiheuttavia aineita, jotka voivat nieltäessä pysäyttää hengityksen tai aiheuttaa palovammoja nenään, suuhun tai kurkkuun. Jos olet niellyt tai hengittänyt pesuainetta, ota välittömästi yhteyttä lääkäriin.

Älä jätä laitteen luukkua auki turhaan, sillä saatat kompastua siihen.

Jos laitteen luukku on auki, älä istu sen päällä äläkä nojaa siihen. Laite voi kaatua ja vaurioitua ja saatat saada vammoja.

Käytä vain kotikäyttöön suunnitelluille astianpesukoneille tarkoitettuja pesu- ja huuhteluaineita. Älä käytä tiskiainetta.

Älä käytä mitään happamia pesuaineita.

Älä täytä huuhteluainelokeroa pesupulverilla tai nestemäisellä pesuaineella. Lokero voi vaurioitua pahoin.

Jos täytät suolalokeron pesujauheella tai astianpesuaineella, vedenpehmennin vaurioituu. Varmista ennen suolalokeron täyttämistä, että olet ottanut oikean pakkauksen astianpesukonesuolaa.

Käytä vain karkeaksi jauhettua astianpesukonesuolaa, sillä muissa suoloissa voi olla liukenemattomia lisäaineita, jotka saattavat haitata pehmentimen toimintaa.

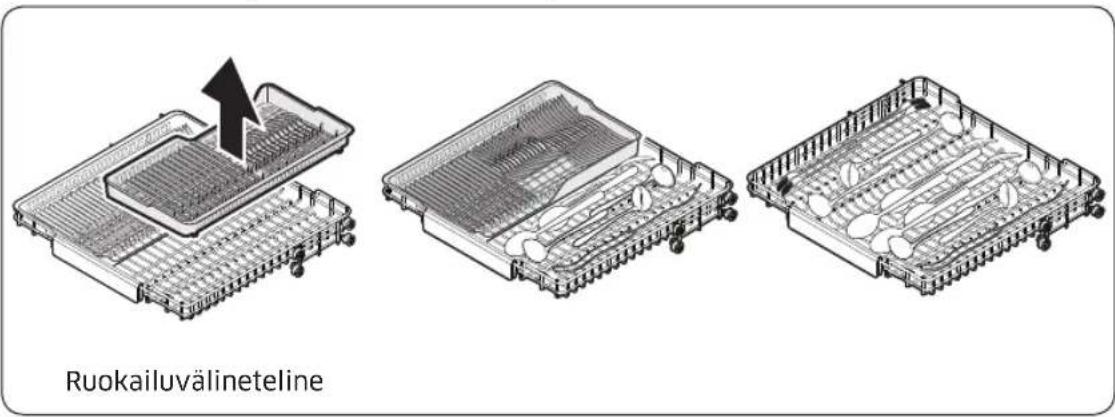

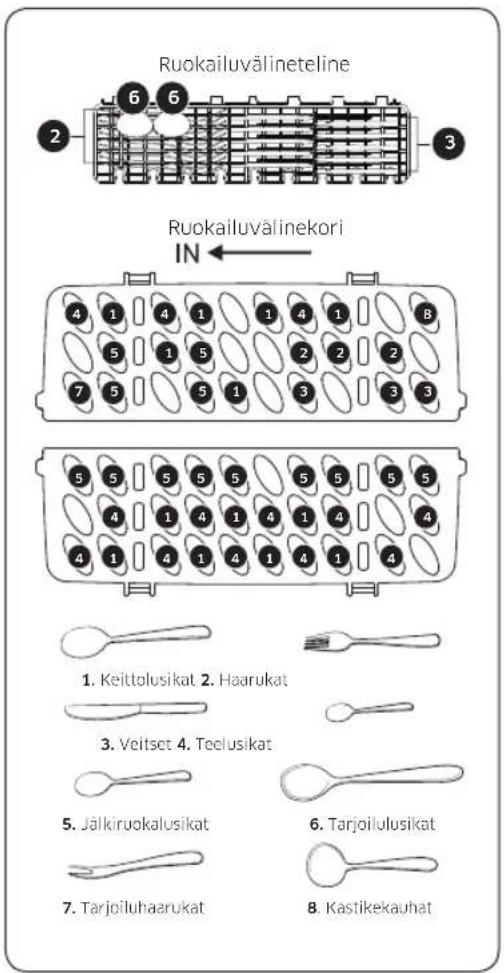

Jos laitteessa on ruokailuvälinekori (tämä riippuu mallista), ruokailuvälineet pestään ja kuivataan paremmin, jos ne asetetaan koriin oikein, kahvapuoli alaspäin. Aseta kuitenkin turvallisuussyistä terävät veitset ja haarukat kahvapuoli ylöspäin.

Astianpesukoneessa ei saa pestä sellaisia muoviastioita tai -välineitä, jotka eivät kestä pesua kuumassa vedessä. Tällaisia ovat esimerkiksi muoviset kertakäyttölautaset, ruokailuvälineet ja kertakäyttöastiat. Astianpesukoneen korkea lämpötila voi saada tällaiset esineet sulamaan tai menettämään muotonsa.

Jos käyttämässäsi mallissa on Viivekäynnistys-toiminto, varmista, että annostelija on kuiva, ennen kuin laitat sinne pesuainetta. Pyyhi annostelija tarvittaessa kuivaksi. Pesuaine paakkuuntuu, jos sitä kaadetaan kosteaan annostelijaan. Tällöin aine ei leviä laitteeseen kunnolla.

Veitset ja muut teräväkärkiset välineet on asetettava koriin joko vaakasuorassa tai niin, että niiden terävä osa osoittaa alaspäin.

Lapsia koskevia turvallisuusohjeita

Tämä laite ei ole lelu! Jotta henkilövahingoilta voitaisiin välttyä, pidä lapset etäällä laitteesta äläkä anna heidän käyttää laitteen ohjaimia tai leikkiä laitteen sisällä tai läheisyydessä. Lapset eivät ymmärrä laitteeseen liittyviä vaaroja. Valvo lapsia aina, kun työskentelet keittiössä. Lapset saattavat leikkiessään sulkea itsensä astianpesukoneen sisään.

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset sekä fyysisesti tai psyykkisesti rajoittuneet ja kokemattomat henkilöt, jos käyttöä valvotaan tai jos heille on annettu ohjeet laitteen turvalliseen käyttöön ja he ymmärtävät käyttöön liittyvät vaarat. Lasten ei saa antaa leikkiä laitteella. Lapset eivät saa puhdistaa tai ylläpitää laitetta ilman valvontaa.

Isommat lapset voivat käyttää astianpesukonetta vain, jos heille on kerrottu tarkkaan, kuinka laite toimii, ja jos he osaavat käyttää laitetta turvallisella tavalla ja ymmärtävät vääränlaiseen käyttöön liittyvät vaarat.

PIDÄ PESUAINEET POISSA LASTEN ULOTTUVILTA!

Astianpesukoneen pesuaineissa on ärsytystä ja korroosiota aiheuttavia aineita, jotka voivat nieltäessä pysäyttää hengityksen tai aiheuttaa palovammoja suuhun, nenään tai kurkkuun.

Pidä lapset etäällä astianpesukoneesta sen luukun ollessa auki. Laitteen sisällä saattaa olla pesuainejäämiä.

Jos lapsi on niellyt tai hengittänyt pesuainetta, ota välittömästi yhteyttä lääkäriin.

Turvallisuusohjeet

Astianpesukoneen asennusta koskevia ohjeita

Tarkista, ettei laitteessa ole mitään näkyviä vaurioita, ennen kuin otat sen käyttöön. Jos laite on jollakin tapaa vaurioitunut, älä käytä sitä missään olosuhteissa. Vaurioitunut laite voi olla vaarallinen.

Astianpesukoneen johdon saa kytkeä vain soveltuvanlaiseen, katkaisimelliseen pistorasiaan. Pistorasiaan tulee voida päästä käsiksi myös asennuksen jälkeen, jotta laitteen johdon voi tarvittaessa kytkeä helposti irti. (Lisätietoja on sivulla 42 kohdassa Astianpesukoneen kuvaus.)

Astianpesukoneen takana ei saa olla pistorasioita. Laite voi ylikuumentua tai aiheuttaa tulipalon, jos se on pistokkeen kanssa kosketuksissa.

Astianpesukonetta ei saa asentaa lieden alle. Liedestä säteilevä lämpö voi vaurioittaa astianpesukonetta. Laitetta ei saa samasta syystä asentaa avotulen tai sellaisten laitteiden läheisyyteen, joista säteilee lämpöä. Tällaisia ovat esimerkiksi lämpöpatterit.

Älä kytke laitteen virtajohtoa pistorasiaan, ennen kuin laite on asennettu täysin paikalleen ja luukun jouset on säädetty.

Ennen kuin kytket laitteeseen virran, varmista, että tyyppikilvessä olevat virtatiedot (jännite ja liitäntäteho) vastaavat käytettävän sähköverkon ominaisuuksia. Jos et ole varma asiasta, kysy neuvoa valtuutetulta sähköasentajalta.

Laitteen sähköturvallisuus voidaan taata ainoastaan silloin, kun laite on kytketty pysyvästi tehokkaaseen maadoitusjärjestelmään. On erittäin tärkeää, että tätä perusvaatimusta noudatetaan ja että maadoitus tarkastetaan säännöllisesti. Jos talon sähköjärjestelmissä on jotakin epäselvää, ota yhteyttä valtuutettuun sähköasentajaan. Valmistaja ei ole vastuussa riittämättömän maadoituksen seurauksista (esim. sähköiskuista).

Älä kytke laitetta monipistorasiaan tai jatkojohtoon. Ne eivät täytä laitteen turvalliseen käyttöön liittyviä vaatimuksia (eli aiheuttavat ylikuumenemisen vaaran).

Laitteen saa asentaa liikkuviin tiloihin, esim. laivaan, ainoastaan siinä tapauksessa, että pätevä insinööri arvioi asennetun laitteen ja siihen liittyvät riskit.

Vesiliitännän muovikuoren sisällä on elektronisia osia. Sitä ei saa upottaa veteen.

Vesistopperissa on sähköjohtimia. Älä milloinkaan katkaise vedenottoletkua, vaikka se olisi liian pitkä.

Laitteen saa asentaa, huoltaa ja korjata ainoastaan pätevä henkilö. Kansallisia ja paikallisia turvallisuusmääräyksiä on aina noudatettava. On vaarallista antaa pätemättömän henkilön korjata tai huoltaa laitetta. Valmistaja ei ole vastuussa valtuuttamattomista toimista.

Laitteen sisäinen vesitiiviysjärjestelmä suojaa vesivahingoilta, kunhan seuraavat ehdot täyttyvät:

• Astianpesukone ja sen vesiliitäntä on asennettava oikein.
• Astianpesukonetta tulee ylläpitää oikein ja sen osia tulee tarpeen vaatiessa vaihtaa.
• Sulkuhana on suljettava, jos laitetta ei käytetä pitkään aikaan (esim. lomalla).
• Vesitiiviysjärjestelmä on käytössä myös silloin, kun laitteen virta ei ole päällä. Laitteen tulee kuitenkin tällöin olla kytkettynä sähköverkkoon.

Vaurioitunut laite voi olla vaarallinen. Jos astianpesukone vaurioituu, kytke se irti sähköverkosta ja ota yhteyttä jälleenmyyjään tai huoltoon.

Valtuuttamattomien henkilöiden tekemät korjaukset voivat aiheuttaa käyttäjälle ennalta-arvaamattomia vaaroja, joista valmistaja ei ole vastuussa. Laitetta saa korjata vain valtuutettu teknikko.

Mahdolliset vialliset osat saa korvata vain alkuperäisvaraosilla. Laitteen turvallisuuden voi taata vain alkuperäisvaraosia käyttämällä.

Irrota astianpesukone aina huollon ajaksi sähköverkosta (katkaise pistorasian virta sen katkaisijasta ja irrota pistoke rasiasta).

Jos sähköjohto vaurioituu, se täytyy vaihtaa valmistajan toimittamaan erikoisjohtoon. Johdon saa turvallisuussyistä vaihtaa ainoastaan valtuutettu huoltoliike tai asentaja.

Laite ja sen ympäristö on syytä pitää erityisen puhtaina sellaisissa maissa, joissa esiintyy torakoita tai muita tuhoeläimiä. Takuu ei korvaa torakoiden tai muiden tuhoeläinten aiheuttamia vaurioita.

Turvallisuusohjeet

Jos laitteessa on vikaa tai se täytyy puhdistaa, se on irrotettava täysin sähköverkosta, ja laite on täysin irti sähköverkosta vain seuraavissa tapauksissa:

• kun laitteen johto ja pistoke on irrotettu pistorasiasta tai
• sähkönsyöttö katkaistaan kokonaan tai
• sulakekytkin on käännetty pois päältä tai
• irrotettava sulake on irrotettu (niissä maissa, joissa tällaisia sulakkeita käytetään).

Älä tee laitteeseen minkäänlaisia muutoksia, jollei valmistaja ole antanut niihin erillistä lupaa.

Älä milloinkaan avaa laitteen kuorta. Laitteen sähkökytkentöjen ja sähköisten tai mekaanisten osien muuntelu on erittäin vaarallista ja voi aiheuttaa toimintavirheitä tai sähköiskun.

Kun laitteen takuu on voimassa, korjauksia saa tehdä vain valmistajan valtuuttama teknikko. Muutoin takuu on mitätön.

Kun laitetta asennetaan, varmista, että sen yläpuolelle, vasemmalle ja oikealle puolelle ja taakse jää riittävästi tilaa ilmanvaihtoa varten. Jos laitteen ja pesualtaan välillä ei ole riittävästi vapaata tilaa, pesuallas voi vaurioitua tai pinnoille voi muodostua hometta.

Varmista, että astianpesukoneen vedenkovuusasetus on asuinalueellesi sopiva. (Lisätietoja on sivulla 53 kohdassa Suolasäiliö.)

Katso lisätietoja materiaaleista ja huollosta osoitteesta www.samsung.com/support.

Suomi12

Asennus

Pakkauksen sisältö

Varmista, että laitteen pakkauksessa on kaikki tarvittavat osat. Jos sinulla on jotakin kysyttävää astianpesukoneesta tai sen osista, ota yhteyttä paikalliseen Samsungin asiakaspalveluun tai jälleenmyyjään. Astianpesukoneen ulkomuoto saattaa vaihdella malleittain ja maittain.

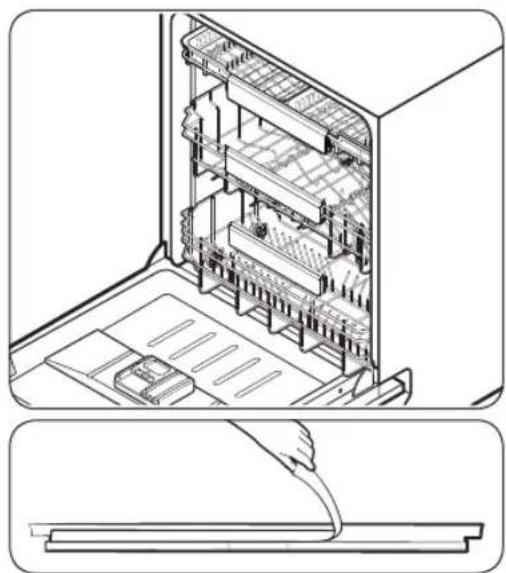

HUOMIO

Kun olet avannut astianpesukoneen pakkauksen, siirrä pakkausmateriaalit turvallisuussyistä lasten ulottumattomiin.

FBI-mallit (täysin upotettavat, DW60A80**BB)

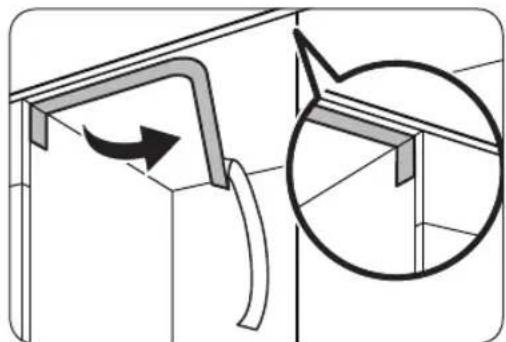

Yläpidike (2 kpl) ∅4 x 14 ruuvia(10 kpl)	Suojatarra (1 kpl)(kondenssivettä vastaan)	Muovisuojus (2 kpl)
∅3,5 x 45 ruuvia(4 kpl)	∅3,5 x 16 ruuvia(2 kpl)	Luukunpidike (2 kpl) Alajalka (3 kpl)
Mukautetun paneelin kiinnitin (puupaneelin pidikkeet, 2 kpl)	∅3,5 x 25 ruuvia(2 kpl)	∅3,9 x 13 ruuvia(4 kpl)

Asennus

FBI-mallit (liukuvat, DW60A80**IB)

Yläpidike (2 kpl) ∅4 x 14 ruuvia(14 kpl)	Suojatarra (1 kpl)(kondenssivettä vastaan)	Muovisuojus (2 kpl)
Mukautetun paneelin kiinnitin (2) ∅3,5 x 16 ruuvia(2 kpl)	Alajalka (3 kpl) Mukautetun paneelin kiinnitin (2)
∅3,9 x 13 ruuvia(4 kpl) Yläliuska (1)(DW60A804***; DW60A805***)

BU-mallit (alleasennettava, DW60A80**U*)

Yläpidikkeet (2 kpl) ∅4 x 14 ruuvia (2 kpl) Alajalka (3 kpl) ∅3,5 x 16 ruuvia
(2 kpl)
Potkupellin pidikkeet (2 kpl)	Potkupelti Muovisuojus (2 kpl) Potkupellin pultti		(4 kpl)
Potkupellin mutteri (4 kpl)	Suojatarra (1 kpl) ∅3,9 x 13 ruuvia (4 kpl)		Yläliuska (1)(DW60A804***, DW60A805***)

Asennuspakkaus (ei sisälly toimitukseen)

Letkun kiinnike

Tarvittavat työkalut (eivät sisälly toimitukseen)

etujalalle

Suojalasit, käsineet, taskulamppu, jakoavain (22 mm)

T15-ruuvi, pihdit, leikkuri, mittanauha, lyijykynä

Ristipääruuvimeisseli

Litteäpäinen ruuvimeisseli

Mattoveitsi

Taso, reikäsaha (80-100 mm)

Pihdit

Asennus

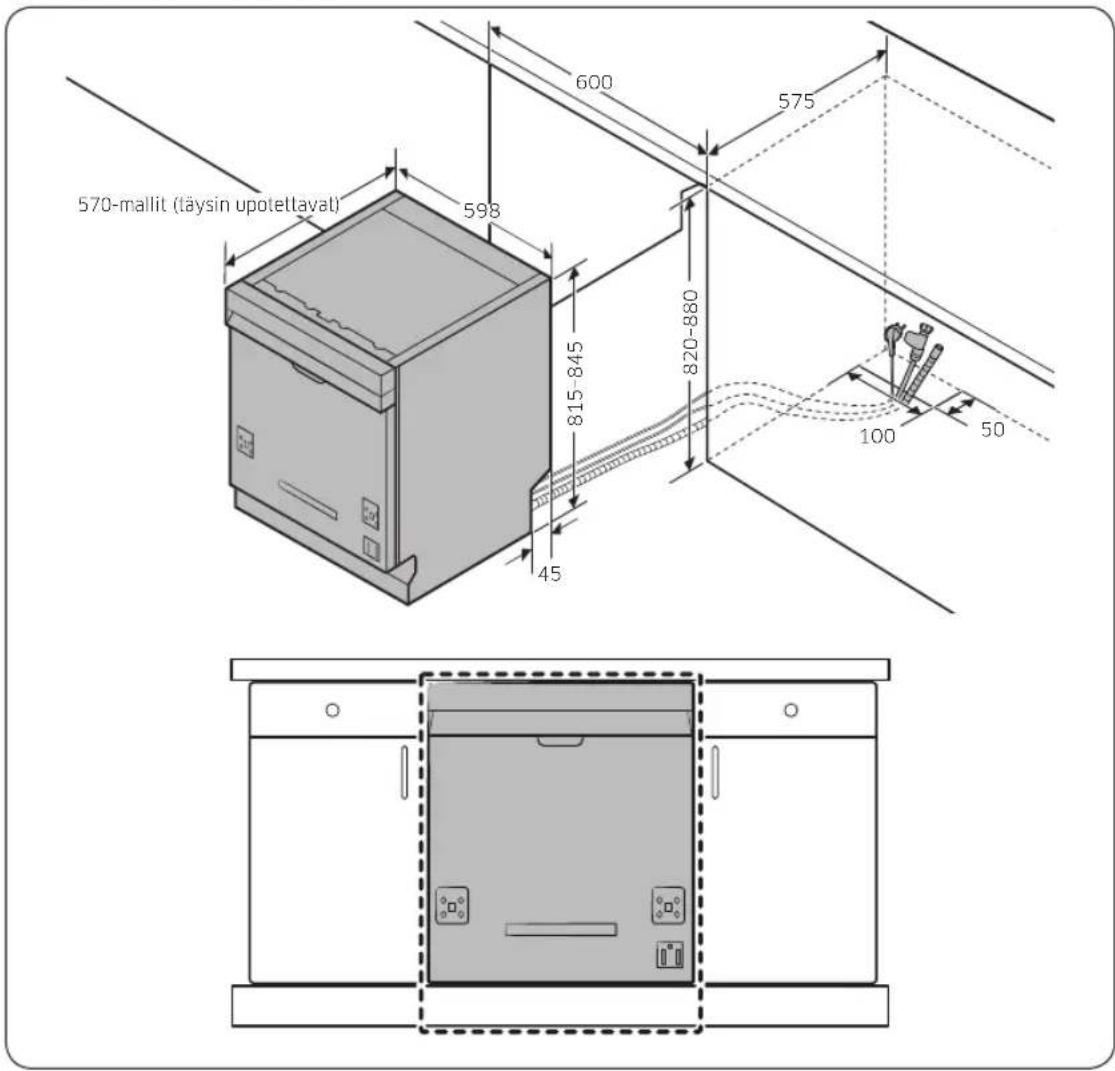

Asennusvaatimukset

Jotta tulipaloilta, sähköiskuilta ja henkilövahingoilta voitaisiin välttyä, kaikki johdotus- ja maadoitustyöt on annettava pätevän teknikon tehtäväksi.

Virransyöttö

• Erillinen 220-240 V ~, 50 Hz:n virtapiiri yksinomaan astianpesukoneelle.
• Pistorasian suurin sallittu virta on 16 A (enintään 11 A astianpesukoneelle).

VAROITUS

• Älä käytä jatkojohtoa.
• Käytä vain astianpesukoneen mukana toimitettua pistoketta.
• Tarkista asennuksen jälkeen, ettei pistoke ole taipunut eikä vaurioitunut.

Maadoitus

Astianpesukone on maadoitettava asianmukaisesti ja pysyvästi maadoitettuun metalliin tai pysyvään johdotusjärjestelmään. Maadoitusjohdin on kuljetettava samaa reittiä virtapiirin johtimien kanssa ja kytkettävä astianpesukoneen maadoitusliittimeen tai -johtimeen.

VAROITUS

• Älä kytke maadoitusjohtoa muovi-, kaasu- tai kuumavesiputkiin. Väärin kytketyt maadoitusjohtimet voivat aiheuttaa sähköiskun.
• Älä muuntele astianpesukoneen pistoketta. Jos pistoke ei sovi pistorasiaan, pyydä valtuutettua sähköasentajaa asentamaan oikeanlainen pistorasia.

Vedensyöttö

• Vesijohdon on kestettävä vedenpaine 0,04–1 MPa.
• Veden lämpötilan on oltava alle 60 °C.
• Hanaan on asennettava sulkuhana, jossa on 3/4 tuuman ulkokierre.

Estä vuodot seuraavalla tavalla:

• Varmista, että vesihanat ovat käden ulottuvilla.
• Käännä hana kiinni, kun astianpesukonetta ei käytetä.
• Tarkista vesiletkun kiinnikkeet säännöllisesti vuotojen varalta.
• Estä vuodot tiivistämällä vesiliitännät ja -liitokset teflonteipillä tai saumamassalla.

Vesistopperi

Vesistopperi on elektroninen, vuotojen estämiseen tarkoitettu laite. Vesistopperi on kiinnitetty vesiletkuun, ja se katkaisee vedensyötön automaattisesti, jos letku vaurioituu.

HUOMIO

• Käsittele vesistopperia varovasti.
• Älä kierrä tai väännä vesiletkua, johon vesistopperi on kiinnitetty. Jos vesistopperi vaurioituu, sulje vesihanat ja irrota pistoke välittömästi pistorasiasta. Ota sen jälkeen yhteyttä paikalliseen Samsungin asiakaspalveluun tai pätevään asentajaan.

Suomi16

Vedenpoisto

Jos astianpesukoneella on oma huuhtelujärjestelmänsä, kiinnitä poistoletku järjestelmään, joka on 30-70 cm korkeudella maasta. Jos kiinnität poistoletkun huuhtelujärjestelmään, joka on yli 80 cm korkeudella maasta, vesi saattaa valua takaisinpäin.

Lattia

Astianpesukone on turvallisuussyistä asennettava kestävälle lattiapinnalle. Puulattiaa on ehkä vahvistettava, jotta tärinää syntyisi mahdollisimman vähän. Asennusta maton tai pehmeiden lattialaattojen päälle tulisi välttää. Matot ja pehmeät laatat voivat aiheuttaa tärinää, ja tällaisilla pinnoilla astianpesukone saattaa liikkua jonkin verran, kun sitä käytetään.

VAROITUS

Älä asenna astianpesukonetta heiveröisen rakenteen varaan.

Ympäristön lämpötila

Älä asenna astianpesukonetta paikkaan, jossa voi esiintyä pakkasta. Astianpesukoneen vesiventtiiliin pumppuun ja letkuun jää aina jonkin verran vettä. Jos astianpesukoneessa tai letkuissa oleva vesi pääsee jäätymään, astianpesukone tai jotkin sen osat voivat vaurioitua.

Testikäyttö

Kun astianpesukone on asennettu, varmista Pikapesu -ohjelmalla, että asennus on tehty oikein.

Suomi 17

Asennus

Vaiheitainen asennus

Asennusohjeet voivat vaihdella malleittain.

VAIHE 1 Valitse asennuspaikka

Valitse asennuspaikka, joka täyttää seuraavat ehdot:

• Asennuspaikan lattian on oltava jämäkkä, jotta se kestäisi astianpesukoneen painon.
• Asennuspaikan on oltava lähellä pesuallasta. Vedensyötön, huuhtelujärjestelmän ja sähköpistokkeen on oltava helposti käytettävissä.
• Asennuspaikan on oltava sellainen, että astiat on helppo asettaa koneeseen.
• Asennuspaikassa on oltava riittävästi tilaa, jotta astianpesukoneen luukun voi avata helposti. Lisäksi koneen ja kaapiston reunojen väliin on jätettävä riittävästi tilaa. • Takaseinässä ei saa olla esteitä.

Siirtäminen toiseen paikkaan

Jos siirrät astianpesukoneen toiseen paikkaan, noudata alla annettuja ohjeita ennen koneen asentamista.

1. Leikkaa reikäsahalla kuvan osoittamalla tavalla aukko sen kaapiston reunaan, jossa pesuallas (A) on.
2. Jos allaskaapin pohja on lattiatasoa korkeammalla ja astianpesukoneen liitäntöjen yläpuolella, tee aukko kaapin pohjaan ja reunaan (B).

HUOMAUTUS

• Jos olet vaihtamassa vanhaa astianpesukonetta uuteen, varmista, että olemassa olevat liitännät soveltuvat käytettäviksi uuden koneen kanssa, ja vaihda liitännät tarvittaessa.
• Sinun on ehkä tehtävä aukko kaapin vastakkaiselle puolelle sen mukaan, missä pistorasia sijaitsee.

Asennuskalusteen mitat

Asennus

HUOMAUTUS

Tarkista, onko lattian ja työtason pohjan välinen etäisyys yli 850 mm. Jos on, asenna asennuspakkauksen mukana toimitettu alajalka paikoilleen. Saat lisätietoja seuraavasta osiosta. Jos etäisyys on alle 850 mm, siirry vaiheeseen 3.

Suomi 19

Asennus

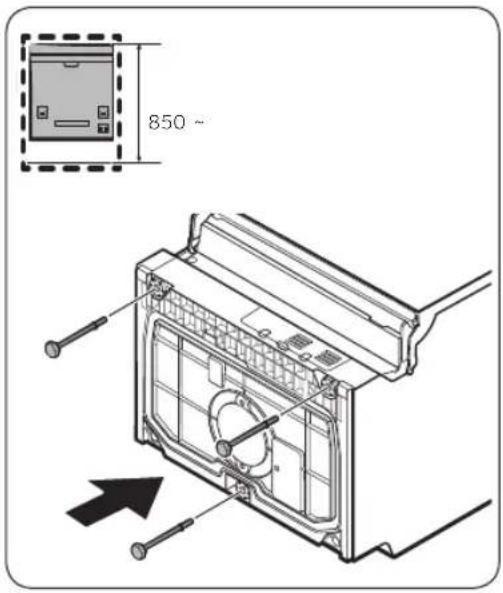

VAIHE 2 Alajalan asentaminen (ei koske itsenäistä mallia)

Jos etäisyys lattian ja työtason pohjan välillä on enemmän kuin 850 mm, asenna alajalka astianpesukoneen pohjassa olevaan aukkoon ennen asennuksen aloittamista.

1. Aseta astianpesukone selälleen.

HUOMIO

Älä aseta astianpesukonetta kyljelleen. Siitä saattaa vuotaa vettä.

1. Ota alajalka asennuspakkauksesta ja työnnä se sitten astianpesukoneen pohjassa olevaan aukkoon kuvan mukaisesti.

VAIHE 3 Vesiliitännän tarkistaminen

• Vesijohdon vedenpaineen on oltava 0,04-1,0 MPa.
• Varmista, että veden lämpötila on enintään 60 °C. Yli 60 °C:n lämpöinen vesi voi saada astianpesukoneen toimimaan väärin.
• Varmista, että vesiventtiili on käännetty pois käytöstä, ennen kuin kytket astianpesukoneen vedensyötön.

Suomi20

VAIHE 4 Letkujen asettelu

1. Puhdista työtason alapuoli.

1. Kiinnitä suojatarra paikalleen kuvan osoittamalla tavalla.

1. Vedä virtajohto, vesiletku ja poistoletku pesualtaassa olevan aukon läpi.

HUOMIO

• Varo taittamasta virtajohtoa tai letkuja tai astumasta niiden päälle.
• Älä irrota astianpesukoneen takana olevaa ruskeaa paperia. Koneen takaosa pidetään paperin avulla puhtaana sen ollessa seinää vasten.

Asennus

VAIHE 5 Asenna mukautettu paneeli (täysin upotettavat mallit)

FBI-mallit (täysin upotettavat, DW60A80**BB)

1. Aseta asennusmalli mukautetun paneelin takaosaan ja kiinnitä se väliaikaisesti paikalleen läpinäkyvällä teipillä. Huomaathan, että mukautetun paneelin takaosa kiinnitetään astianpesukoneen luukkuun.

HUOMIO

• Mukautetun paneelin yläreuna on kohdistettava asennusmallin yläreunaan.
• Käytä 3-7 kg:n painoista mukautettua paneelia.
• Mukautetun paneelin paksuus on enintään 20 mm.
• Merkitse asennusmallin avulla tarvittavat 14 kohtaa.
• Irrota asennusmalli ja kiristä sitten mukautetun paneelin kiinnittimet (A) 2 ruuvilla (B, ∅3,5 x 25) kuvan mukaisesti.

1. Kiristä luukunpidike (C) 8 ruuvilla (D, ∅4 X 14) kuvan mukaisesti.
2. Kiinnitä mukautettu paneeli työntämällä sen luukunpidikkeet (C) astianpesukoneen pohjassa oleviin aukkoihin (E).
3. Kannattele mukautettua paneelia, kiinnitä se luukkuun ja työnnä mukautetun paneelin kiinnittimet (A) niille tarkoitettuihin aukkoihin (F) kuvan mukaisesti.
4. Kiinnitä mukautettu paneeli työntämällä sitä alaspäin.

HUOMIO

Älä anna mukautetun paneelin ulottua yli 30 mm astianpesukoneen yläosasta.

1. Säädä jousitustaso luukun ollessa avattuna noin 30 asteen kulmassa. Luukun pitäisi pysyä paikallaan eikä aueta kokonaan.

HUOMIO

• Älä pidä luukkua täysin auki, kun säädät jousitustasoa.
• Jos mukautettu paneeli painaa yli 7 kg, luukku saattaa kaatua auki itsestään.
• Yli 7 kg painavat mukautetut paneelit eivät ole suositeltavia.

Asennus

Asennus

1. Avaa astianpesukoneen luukku ja irrota 4 ruuvia.

HUOMIO

Avaa luukku varovasti. Luukku saattaa aueta yllättäen, jos jousitusta ei ole säädetty oikein, ja tämä voi aiheuttaa henkilövahinkoja.

1. Kiinnitä mukautettu paneeli luukkuun kiristämällä sen 4 ruuvia (3,5 X 45).

FBI-mallit (FBI, liukuvat, DW60A80**IB)

Tämän astianpesukonemallin ovessa on automaattinen tasapainotusjärjestelmä. Siinä on liukusarana, joka sopii erinomaisesti keittiöihin, joissa ei ole jalkalistoja, tai asennettaessa kone esimerkiksi pienen kaapin päälle. Mukautetun paneelin korkeus (A) on 670-800 mm asennusympäristön mukaan. Mukautetun paneelin enimmäispaino on 10 kg. Katso taulukosta tarkemmat tiedot osan korkeuden (C) ja kaapin korkeuden (B) suhteesta ja määritä mukautetun paneelin korkeus.

A B C
670-800 mm	820 mm 20-150 mm
	850 mm 50-180 mm
	880 mm 80-210 mm

1. Aseta asennusmalli mukautetun paneelin takaosaan ja kiinnitä se väliaikaisesti paikalleen läpinäkyvällä teipillä. Huomaathan, että mukautetun paneelin takaosa kiinnitetään astianpesukoneen luukkuun.
2. Merkitse asennusmallin avulla tarvittavat 4 kohtaa.

HUOMAUTUS

Mukautetun paneelin korkeus on 670-800 mm asennusympäristön mukaan.

HUOMIO

Mukautetun paneelin enimmäispaino on 10 kg.

Asennus

Asennus

1. Irrota asennusmalli ja kiristä sitten mukautetun paneelin kiinnittimet (B), (C) kuvan mukaisesti 12 ruuvilla (A).
2. Kannattele mukautettua paneelia, kiinnitä se luukkuun ja aseta mukautetun paneelin kiinnittimet niille tarkoitettuihin aukkoihin luukun yläosassa.

HUOMIO

Käytä 4–10 kg:n painoista mukautettua paneelia. Varmista, että jalkalista ei estä astianpesukoneen luukkua avautumasta tai sulkeutumasta kokonaan.

VAIHE 6 Liuskan asentaminen

Liuskalla voi alentaa mallien melutasoa.

1. Asenna yläsivuliuska poistamalla sen taustalta kaksipuolinen vinyyliteippi.

1. Työnnä liuskan koukkumainen osa letkun yläpidikkeen taustapuolelle.
2. Kiinnitä pakkaukseen kuuluvat ruuvit neljään reikään.

VAIHE 7: Astianpesukoneen tasapainottaminen

Voit tasapainottaa astianpesukoneen säätämällä sen korkeutta. Huomaathan, että tässä ohjeessa oletetaan, että astianpesukone on jo puolittain paikallaan.

1. Varmista vatupassilla, että astianpesukone on suorassa.
2. Säädä etuosan korkeutta litteäpäisellä ruuvimeisselillä.
3. Voit laskea korkeutta kääntämällä jalkaa vastapäivään.
4. Voit nostaa korkeutta kääntämällä jalkaa myötäpäivään.

1. Säädä takaosan korkeutta työntämällä ristipääruuvimeisseli (+) astianpesukoneen pohjan keskelle.
2. Voit alentaa korkeutta kääntämällä ruuvimeisseliä myötäpäivään.
3. Voit nostaa korkeutta kääntämällä ruuvimeisseliä vastapäivään.
4. Aseta vatupassi luukun päälle ja telineen kiskolle koneen sisälle kuvassa näytetyllä tavalla, ja varmista, että kone on tasapainossa.

1. Jätä astianpesukoneen yläosan ja työtason alaosan väliin vähintään 5 mm tilaa.
2. Kun laite on tasattu, varmista, että luukku avautuu ja sulkeutuu kunnolla.

Asennus

VAIHE 8 Astianpesukoneen kiinnittäminen

Voit kiinnittää astianpesukoneen työtasoon laitteen mukana toimitetuilla kiinnikkeillä. Vaihtoehtoisesti voit porata sivureiät ja kiinnittää astianpesukoneen kaapin reunoihin.

Kiinnitys työtasoon kiinnikkeillä

1. Aseta laitteen mukana toimitetut kiinnikkeet astianpesukoneen päällä edessä oleviin aukkoihin kuvassa näytetyllä tavalla.

1. Aseta astianpesukone täysin paikalleen työtason alle.

1. Kiinnitä kiinnikkeet kiristämällä niiden 2 ruuvia (∅4 x 14).

HUOMAUTUS

Ruuveja jää jäljelle, kun astianpesukone on kiinnitetty työtasoon. Voit hävittää ruuvit tai käyttää niitä astianpesukoneen kiinnittämiseen kaapin reunoihin.

1. Kiinnitä vesiletku paikalleen, mutta älä avaa vesihanaa, ennen kuin asennus on tehty.

Suomi30

Kiinnitys kaapin reunoihin

Jos muovisuojuksia ei ole koottu, vettä saattaa päästä vuotamaan, mikä voi aiheuttaa tulipalon tai sähköiskun.

1. Poista muovisuojukset.
2. Kiristä 2 ruuvia (∅3,5 X 16) kahteen kohtaan (merkitty kuvaan).
3. Liitä toimitukseen kuuluvat muovisuojukset 2 kohtaan, joihin ruuvit on kiristetty.
4. Kiinnitä vesiletku paikalleen, mutta älä avaa vesihanaa, ennen kuin asennus on tehty.

Asennus

VAIHE 9 Poistoletkun kiinnittäminen

1. Kiinnitä poistoletku tyhjennysaukkoon.

HUOMIO

• Asenna huuhtelujärjestelmä kunnolla, jottei poistoletku pääsisi irtoamaan tyhjennysaukosta tyhjennyksen aikana.
• Varmista, etteivät poistoletku, tuloletku ja virtajohto ole taittuneet tai vääntyneet.

VAIHE 10 Lopputarkastus

1. Poista astianpesukoneen sisältä kaikki vaahtomuovi, paperi ja muut sinne kuulumattomat osat.
2. Ota suojakytkin käyttöön.
3. Avaa vesiventtiili, jotta astianpesukone saisi vettä.
4. Kytke astianpesukone sähköverkkoon ja käynnistä se. Valitse ja käynnistä Pikapesu-ohjelma.
5. Tarkista, että astianpesukoneeseen tulee virtaa, ja varmista, ettei laite vuoda käytön aikana. Varmista, ettei vuotoja esiinny vesiputken kummassakaan päässä eikä poistoletkun liitännässä.

Jalkalista

Voit kiinnittää jalkalistan laitemallista ja asennuspaikasta riippuen.

Jalkalista

1. Aseta jalkalista astianpesukoneen alaosaan.
2. Avaa astianpesukoneen luukku ja merkitse jalkalistaan viivalla, mistä kohdasta se estää luukun avaamisen.

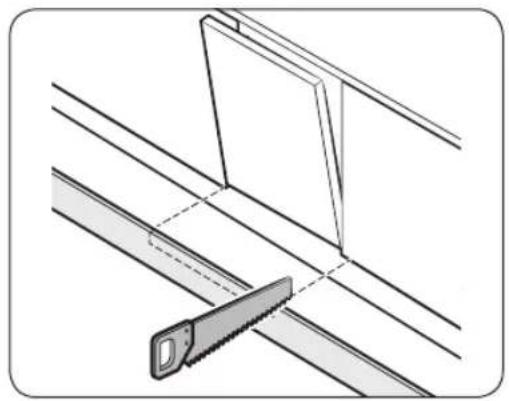

3. Sahaa jalkalista sopivankokoiseksi piirtämäsi viivan mukaisesti.

1. Kiinnitä leikattu jalkalista astianpesukoneen alaosaan. Varmista, että jalkalista ei estä astianpesukoneen luukun käyttöä.

Asennus

Muotoonleikattu jalkalista (DW60A80**U*-sarja)

1. Kiinnitä astianpesukoneen mukana toimitetut kiinnikkeet koneen pohjaan. Käännä ne paikoilleen.
2. Tarkista kiinnitysohjeet ja -kohdat vasemmanpuoleisesta kuvasta.

1. Aseta muotoonleikattu jalkalista kiinnikkeisiin ja kiinnitä lista paikalleen kiristämällä sen ruuvit. Varmista vasemmanpuoleisesta kuvasta, että kiinnikkeet on kiinnitetty oikeisiin paikkoihin.

HUOMIO

Varmista, että jalkalista ei estä astianpesukoneen luukkua avautumasta tai sulkeutumasta.

1. Työnnä jalkalista kiinnikkeineen astianpesukoneen alaosaan kuvassa näytetyllä tavalla.

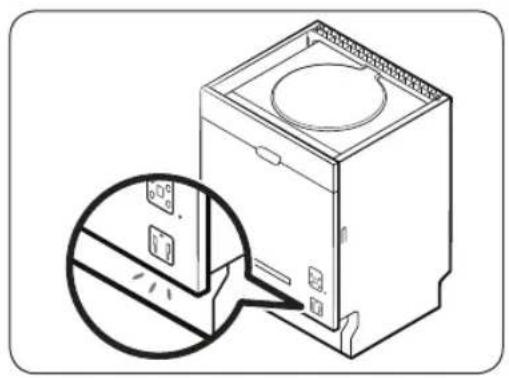

Näet tiskikoneen tilan tarkistamalla info-valon.

Info-valo

Kun tiskikoneen ohjelma on päättynyt, info-valo palaa suunnattuna kohti lattiaa. Näin tiedät, mikä on tiskikoneen käyttötila.

Tarkista, peittääkö kumilista info-valon.

• Info-valon on näyttävä kumilistan ja ulkoluukun välissä.
• Jos kumilista peittää info-valon, se ei näy.

Suojalevy (DW60A80**U*-sarja)

Jos haluat asentaa suojalevyn, noudata seuraavia ohjeita.

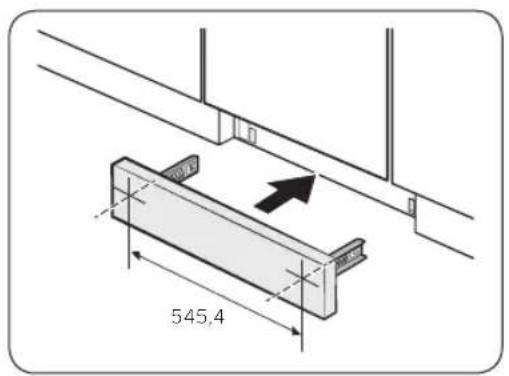

1. Kiinnitä astianpesukoneen mukana toimitetut kiinnikkeet koneen pohjaan. Käännä ne paikoilleen.
2. Tarkista kiinnitysohjeet ja -kohdat vasemmanpuoleisesta kuvasta.
3. Aseta suojalevy ensin pidikkeisiin ja kiinnitä se sitten kiristämällä sen neljä pulttia.

HUOMAUTUS

Jos nostat astianpesukonetta säätämällä jalkoja, käännä suojalevy alas, jotta se mahtuisi koneen alaosaan. 3. Työnnä suojalevy kiinnikkeineen astianpesukoneen alaosaan kuvassa näytetyllä tavalla.

HUOMIO

Varmista, että suojalevy ei estä astianpesukoneen luukkua avautumasta tai sulkeutumasta.

Siirry älypuhelimessa kohtaan Asetukset ja muodosta yhteys kotisi Wi-Fi-verkkoon.

Lataa

Etsi sovelluskaupasta (Google Play Store, Apple App Store, Samsung Galaxy Apps) SmartThings-sovellus hakusanalla "SmartThings". Lataa ja asenna sovellus laitteeseesi.

Kirjaudu sisään

Sinun on ensiksi kirjauduttava sisään SmartThings-sovellukseen Samsung-tilillä. Luodaksesi uuden Samsung-tilin, toimi sovelluksen ohjeiden mukaisesti. Et tarvitse erillistä sovellusta tilin luomiseen.

HUOMAUTUS

Jos sinulla on Samsung-tili, käytä tiliä sisään kirjautumiseen. Rekisteröitynyt Samsung-älypuhelimen käyttäjä kirjautuu automaattisesti sisään.

Wi-Fi-yhteyden katkaisu

Katkaise Wi-Fi-yhteys käsin painamalla nopeustehostimen painiketta ja älykkään ohjauksen painiketta yhtä aikaa kolme sekuntia.

Laitteen rekisteröinti SmartThings-sovellukseen

1. Varmista, että älypuhelin on liitetty langattomaan verkkoon.
2. Valitse käyttääksesi SmartThings-sovellusta älypuhelimessa.
3. Kun viesti "A new device is found. (Uusi laite löytyi.)", valitse Add (Lisää).
4. Jos viestiä ei tule näkyviin, valitse + ja valitse astianpesukoneesi käytettävissä olevien laitteiden luettelosta. Jos astianpesukoneesi ei ole luettelossa, valitse Device Type (Laitetyyppi) > Specific Device Model (Määrätty laitemalli) ja lisää sitten astianpesukoneesi manuaalisesti.
5. Suorita astianpesukoneen yhteydenmuodostusprosessi loppuun näytön ohjeiden mukaisesti.
6. Kun prosessi on valmis, astianpesukoneesi näkyy SmartThings-sovelluksen laiteluettelossa.
7. Jotta iPhone saisi pääsyn SmartThings-sovellukseen, on skannattava QR-koodi ja kirjoitettava QR-koodin alla oleva sarjanumero.

Asennus

Astianpesukonesovellus

Integroitu ohjaus: Voit valvoa ja ohjata astianpesukonetta niin kotona kuin liikkeellä ollessasi.

• Valitse astianpesukonekuvake SmartThings-sovelluksessa. Astianpesukonesivu tulee näkyviin.
• Tarkista toimintatila tai astianpesukoneeseen liittyvät ilmoitukset ja muuta valintoja tai asetuksia, jos on välttämätöntä.

HUOMAUTUS

• Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön (Luokka B) ja sitä voidaan käyttää kaikissa asuintiloissa.
• Tämä laite voi aiheuttaa langatonta häirintää, eikä tämän laitteen valmistaja tai asentaja voi toimittaa sille minkäänlaista suojausta.
• Suositeltavat salausmenetelmät ovat WPA/TKIP ja WPA2/AES. Äskettäin kehitetyt Wi-Fi-protokollat tai hyväksymättömät Wi-Fi-protokollat eivät ole tuettuja.
• Ympäristön langattomat verkkoympäristöt voivat vaikuttaa langattoman verkon vastaanottoherkkyyteen.
• Jos internet-palveluntarjoajasi on rekisteröinyt PC-tietokoneesi MAC-osoitteen tai modeemimoduulin pysyvään käyttöön, Samsung-astianpesukone ei pysty muodostamaan internet-yhteyttä. Ota tässä tapauksessa yhteyttä internet-palveluntarjoajaasi.
• Internet-palomuuri voi katkaista internet-yhteyden. Jos näin käy, ota yhteyttä internet-palveluntarjoajaasi.
• Jos internet-yhteyden toimimattomuus jatkuu internet-palveluntarjoajan toimenpiteiden noudattamisen jälkeen, ota yhteyttä Samsungin paikalliseen jälleenmyyjään tai huoltokeskukseen.
• Katso langallisen ja langattoman reitittimen asennusohjeet käyttämäsi reitittimen käyttöoppaasta. • Samsung-astianpesukone tukee Wi-Fi 2,4 GHz:in protokollia.
• Samsung-astianpesukone tukee IEEE802.11 b/g/n (2,4 GHz), Soft-AP-protokollia. (IEEE802.11n on suositeltava)
• Samsung-astianpesukoneen yhdistäminen ei-hyväksytyllä langallisella/langattomalla reitittimellä voi epäonnistua.
• SmartThings-sovellus on käytettävissä kolmannen osapuolen laitteilla Android OS 6.0 (Marshmallow) -käyttöjärjestelmällä tai uudemmalla, Samsung-laitteissa, joissa on Android OS 5.0 (Lollipop) tai uudempi ja iOS-laitteissa, joissa on iOS 10.0 tai uudempi (iPhone-puhelimilla sen on oltava iPhone 6 tai uudempi). Sovellus on optimoitu Samsung-älypuhelimille (Galaxy S - ja Note-sarjat).
• Jotkut sovelluksen toiminnot voivat toimia eri tavoin kolmannen osapuolen laitteissa.
• Sovellusta voidaan muuttaa ilman ilmoitusta suorituskyvyn parannusten vuoksi.
• Lisäksi sovelluksen myöhemmät päivitykset tai sen toiminta voivat keskeytyä käytettävyys- ja turvallisuussyistä, vaikka käyttöjärjestelmäsi tukisikin päivityksiä tällä hetkellä.
• Laitteesi käyttää harmonisoimatonta taajuutta, ja se on suunniteltu käyttämään sitä kaikissa Euroopan maissa. WLAN-käyttöä ei ole rajoitettu sisätiloissa EU:n alueella, mutta Ranskassa tätä yhteyttä ei voi käyttää ulkotiloissa.

• Voit asentaa SmartThings-sovelluksen helposti ja käyttää tuotettasi älypuhelimesi kautta skannaamalla tuotteen etikettiin merkityn QR-koodin.
• Samsung Electronics vakuuttaa täten, että tämä radiolaite noudattaa direktiiviä 2014/53/EU. EU:n vaatimustenmukaisuusvakuutus on luettavissa kokonaisuudessaan seuraavassa osoitteessa: Virallinen vaatimustenmukaisuusvakuutus on osoitteessa http://www.samsung.com. Kirjoita laitteen mallin nimi kohtaan Tuki > Hae tukea.
• Valmiustilan kokonaisvirrankulutus on 2,0 W, jolloin kaikki verkkoportit ovat käytettävissä. - Tiedot määritetty standardin EN 50564 ja asetuksen (EY) nro 1275/2008 mukaisesti

Wi-Fi
Taajuusalue Lähettimen teho (enint.)
2412 - 2472 MHz 20 dBm

SmartThings

Luokka Tarkistettava kohta Kuvaus
Valvonta	Pesun tila	Voit tarkistaa nykyisen ohjelman ja sen valinnat sekä vaiheen jäljellä olevan vaiheen.
	Älykäs ohjaus	Älykäs ohjaus -tila näkyy astianpesukoneessa.
	Energian valvonta	Käytä tätä energian kulutuksen tilan valvontaan.
Ohjaus	Käynnistys/Keskeytä/Peruuta	Valitse ohjelma ja välttämättömät valinnat ja valitse sitten Käynnistys/Keskeytä/Peruuta käynnistääksesi toiminnan, pysäyttääksesi tilapäisesti tai peruuttaaksesi nykyisen toiminnan.
	Oma suosikki	Lisää usein käytetyt ohjelmat ja valinnat Omat suosikit -kohtaan myöhempää käyttöä varten.
	Viivekäynnistys	Aseta Viivekäynnistys aloittaaksesi ohjelman aikataulunmukaisena aikana (enintään 24 tuntia).
Ilmoitus	Ohjelma valmis	Ilmoittaa, kun nykyinen ohjelma on lopussa.
	Pesuaine	Ilmoittaa, jos astianpesukoneesta loppuu veden pehmennyssuola tai huuhteluaine.

Suomi 39

Asennus

WSN

1. Käyttöönotto: paina Käynnistys -painiketta pitkään AP-tilassa. (Siirry AP-tilaan painamalla Älykäs ohjaus -painiketta 3 sekunnin ajan.)
2. Näyttömuoto
3. Kun WSN-tiedot on vastaanotettu WiFi-moduulista "-" + ensimmäiset kaksi numeroa tulevat näkyviin ja seuraavat kolme numeroa tulevat näkyviin Käynnistys -painikkeen painalluksilla.
4. Kun numeroita tuodaan esiin painamalla Käynnistys -painiketta, painalluksesta annetaan merkkiääni.
5. Esimerkki näytöstä: “-” aloitusnäytössä esim.) WSN : “01234567897835”

-01 - 234 - 567 - 897 - 835

Suomi40

Avointa lähdekoodia koskeva ilmoitus

Tähän tuotteeseen sisältyvä ohjelmisto sisältää avoimen lähdekoodin ohjelmistoa. Seuraava URL-osoite http://opensource.samsung.com/opensource/SMART_TP2_0/seq/0 johtaa tähän tuotteeseen liittyvien avoimien lähteen koodien tietoihin.

Näitä ohjeita on noudatettava tarkasti, jotta astianpesukone asennettaisiin oikein ja jotta astioita pestäessä ei sattuisi vahinkoja.

Astianpesukoneen kuvaus

01 Ruokailuvälineteline

02 Yläteline

03 Suolasäiliö

04 Alateline

05 Annostelija

06 Juomalasituki

07 Luukku

08 Pohja

09 Tuloletku

10 Poistoletku

Suomi42

DW60A804*-mallit

10 Poistoletku 11 Juomalasituki

02 Yläteline

05 Annostelija

08 Pohja

03 Suolasäiliö

06 Ruokailuvälinekori

09 Tuloletku

Ennen kuin aloitat

HUOMIO

• Älä pese astioita, joissa on tuhkaa, hiekkaa, vahaa, voiteluainetta tai maalitahroja. Tällaiset aineet vaurioittavat astianpesukonetta. Tuhka ei liukene, vaan leviää astianpesukoneen sisälle.
• Poista astioista kaikki ruoantähteet, esim. luut ja siemenet, sekä kaikki muu ylimääräinen, esim. hammastikut ja lautasliinat. Ruoantähteet ja roskat voivat aiheuttaa ylimääräistä ääntä, haitata astianpesukoneen toimintaa ja vaurioittaa sekä astioita että astianpesukonetta.

Astianpesukoneeseen sopimattomat astiat

VAROITUS

Pese astianpesukoneessa vain sellaisia astioita, esim. laseja, posliiniastioita ja ruokailuvälineitä, joiden valmistaja on ilmoittanut niiden kestävän konepesun. Älä pese koneessa alumiiniastioita (esim. rasvasuodattimia). Alumiini saattaa vaurioitua astianpesukoneessa ja voi ääritapauksissa jopa aiheuttaa vaarallisen kemiallisen reaktion.

Älä pese astianpesukoneessa seuraavanlaisia astioita:

• Kupari-, messinki-, tina-, norsunluu- ja alumiiniastiat sekä astiat, joissa on tarroja.
• Kuumuutta kestämättömästä muovista valmistetut astiat.
• Käsityönä tehdyt esineet, antiikki, arvokkaat maljakot ja lasiset koriste-esineet.
• Saviastiat ja lasitettu keramiikka.
• Puiset ruokailu- ja ruoanlaittovälineet sekä astiat, joissa on puisia osia.
• Herkästi särkyvät tai lyijykristallia sisältävät lasiesineet. Kun lasiesineitä pestään usein, ne saattavat himmentyä.

HUOMAUTUS

Rikkipitoisten ruoka-aineiden kanssa kosketuksissa olleet hopeaesineet voivat haalistua. Rikkipitoisia ruoka-aineita ovat mm. munankeltuaiset, sipuli, majoneesi, sinappi, kala, suolakala ja marinadit.

Telineiden peruskäyttö

Korkeudensäätö

Ylätelineen korkeutta voidaan säätää, jotta alatelineeseen mahtuisi suurempia astioita. Ylätelineen korkeudesta riippuen alatelineeseen voi mahtua halkaisijaltaan jopa 30 cm:n kokoisia lautasia ja ylätelineeseen 18 cm:n (kun ruokailuvälineteline on paikoillaan) tai 25 cm:n (kun ruokailuvälineteline ei ole paikoillaan) kokoisia lautasia.

HUOMIO

• Säädä ylätelineen taso ennen astioiden lisäämistä telineeseen. Jos telinettä säädetään vasta sitten, kun siinä on jo astioita, astiat voivat vaurioitua.
• Käytä säätämisen aikana molempia kahvoja, sillä muuten astianpesukoneen luukku ei saata sulkeutua kunnolla.

• Jos haluat nostaa ylätelinettä, vedä sitä ylöspäin. Vivulla varustettu säätökahva ja yläteline nousevat.
• Laske ylätelinettä alaspäin tarttumalla sen vasemmalla ja oikealla puolella oleviin säätökahvoihin ja painamalla sitä tasaisesti alaspäin.

Ylätelineen poistaminen

HUOMIO

• Älä käytä astianpesukonetta ilman ylätelinettä. Muutoin laite aiheuttaa melua ja toimii väärin.
• Koska yläteline on irrotettavissa, varmista, että se on kunnolla paikallaan, jotta astianpesukone toimisi oikein.

Vedä ylätelinettä eteenpäin, kunnes se on täysin esillä, ja poista se sitten nostamalla sitä hieman. Katso seuraavat kuvat.

Astianpesukoneen täyttäminen

Alateline

Alatelineeseen on suositeltavaa asettaa suurikokoiset ja hankalimmin puhdistuvat astiat eli kattilat, pannut, kannet sekä tarjoilulautaset ja -kulhot.

Tarjoilulautaset ja kannet kannattaa laittaa telineen reunoille, jotta ne eivät estäisi yläsuuttimen pyörimistä. Kattilat, tarjoilukulhot jne. on aina asetettava laitteeseen alassuin.

Syvät kattilat tulisi asettaa kalleileen niin, että vesi pääsee valumaan niistä pois.

Alatelineessä on taittuvia piikkejä, mikä helpottaa suurempien astioiden asettelua.

Pitkät välineet, esimerkiksi tarjoiluvälineet, salaattiottimet ja suuret veitset, tulisi asettaa telineeseen niin, että ne eivät estä suuttimien pyörimistä.

Taittuvien piikkien käyttäminen

Jotta kattilat ja pannut olisi helpompi asetella, piikit voi taittaa alas kuvan mukaisesti.

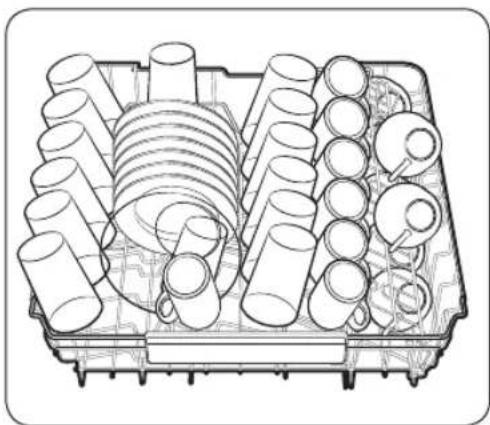

Yläteline on tarkoitettu herkemmin särkyville ja kevyemmille astioille, kuten laseille, kahvi- ja teekupeille sekä pikkulautasille, lautasille, pikkukipoille ja matalille pannuille (kunhan ne eivät ole liian likaisia). Aseta astiat ja ruoanlaittovälineet niin, että laitteeseen suihkuava vesi ei pääse siirtämään niitä. Aseta lasit, kupit ja kulhot aina alassuin.

Voit täyttää astioita keskitelineeseen useilla eri tavoilla muuttamalla ohjauspiikkejä. Jos ohjauspainike asetetaan vasemmalle, voidaan pestä tavallisia viinilaseja. Jos ohjauspainike asetetaan keskelle, voidaan pestä matalia viinilaseja tai brandylaseja. Jos ohjauspainike asetetaan oikealle, voidaan pestä kulhojä ja lautasia.

Ruokailuvälineteline soveltuu parhaiten ruokailu-, ruoanlaitto- ja tarjoiluvälineille. Käytä ruokailuvälinetelinettä ruokailu- ja ruoanlaittovälineiden järjestämiseen.

HUOMAUTUS

Ruokailuvälineteline voidaan poistaa, jos ylätelineeseen tarvitaan enemmän tilaa suuremmille astioille.

3. Telinetarjotin

Ruokailuvälineet voi poistaa koneesta helposti ylätelineen irrotettavasta telinetarjottimesta. Suuremmille välineille voi tehdä tilaa poistamalla oikean tai vasemman telinetarjottimen. Molemmat tarjottimet ovat irrotettavia.

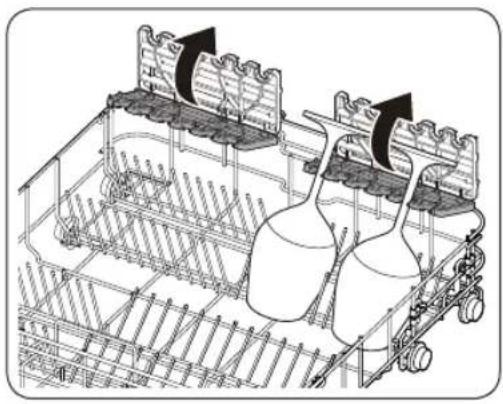

Lasituen käyttäminen

Lasituki soveltuu erityisesti viinilaseille. Aseta viinilasit lasituen tappeihin. Taita lasituki takaisin paikalleen, kun sitä ei käytetä.

Ennen kuin aloitat

Pesuainelokero

Pesuainetta tulee olla pesuaineen annostelijassa kaikissa astianpesukoneen ohjelmissa. Käytä pesuainetta valittuun ohjelmaan suositeltava määrä, jotta pääsisit parhaisiin tuloksiin.

VAROITUS

• Älä laita astianpesuainetta suuhun. Vältä aineista nousevien höyryjen hengittämistä. Astianpesukoneen pesuaineissa on ärsytystä aiheuttavia ja syövyttäviä kemikaaleja, jotka voivat vaikeuttaa hengittämistä. Jos suuhusi on päässyt astianpesuainetta tai olet hengittänyt aineista nousevia höyryjä, hakeudu viipymättä lääkäriin.
• Pidä astianpesuaineet poissa lasten ulottuvilta.

HUOMIO

Käytä vain astianpesukoneille tarkoitettua pesuainetta. Muut pesuaineet vaahtoavat liikaa, mikä voi heikentää astianpesukoneen suorituskykyä tai aiheuttaa toimintahäiriöitä.

Pesuaineen lisääminen

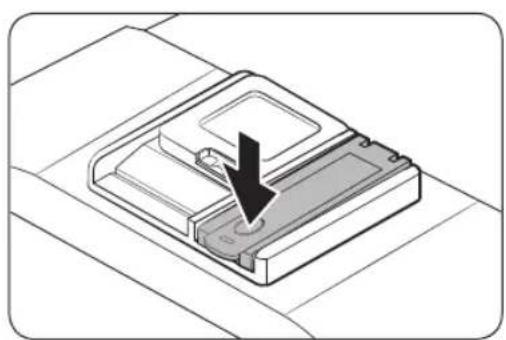

1. Avaa pesuainelokeron kansi työntämällä lokeron vapautussalpaa oikealle.

HUOMAUTUS

Suojus jää auki, kun pesuohjelma päättyy.

1. Lisää pesuaineen pääannostelijaan suositeltu määrä pesuainetta.

HUOMAUTUS

Pesutableille ei ole mitään erillistä painiketta.

1. Sulje kansi liu'uttamalla sitä ylös.

1. Jos astiat ovat erittäin likaisia, saat paremman pesutuloksen kaatamalla astianpesukoneen pohjalle hieman pesuainetta.

HUOMAUTUS

Tämä ylimääräinen pesuaine käytetään esipesun aikana.

Kansi aukeaa automaattisesti, jotta pesuainetta pääsee vapautumaan pesun aikana.

Ennen kuin aloitat

Huuhteluainelokero

Huuhteluaine tehostaa astianpesukoneen kuivaustoimintoa. Lisää laitteeseen huuhteluainetta, kun käyttöpaneelissa oleva Rinse Refill indicator (Huuhteluaineen täytön ilmaisin) syttyy. Käytä vain nestemäistä huuhteluainetta. Huuhtelujauheen käyttäminen tukkii säiliön aukon, jolloin astianpesukone ei toimi oikein.

HUOMIO

• Älä käytä huuhteluainelokerossa mitään pesuaineita.
• Älä täytä lokeroa liian täyteen. Jos huuhteluainetta on liikaa, se saattaa vuotaa yli pesun aikana.

Huuhteluaineen lisääminen

1. Avaa huuhteluainelokeron kansi.

1. Täytä huuhteluainelokero huuhteluaineella.

HUOMIO

Älä täytä lokeroa yli täyttömerkin. Jos huuhteluainetta on liikaa, se saattaa tulvia yli lokerosta pesuohjelman aikana.

1. Sulje huuhteluainelokeron kansi.

Suolasäiliö

HUOMIO

• Käytä vain astianpesukonesuolaa. Älä käytä muita suoloja tai liuottimia. Muutoin suolasäiliö ja vedenpehmennysjärjestelmä saattavat vaurioitua.
• Jotta laite ei ruostuisi liiallisen suolamäärän tai suolapitoisen veden vuoksi, täytä suolasäiliö vasta ennen pesuohjelman käynnistämistä.

Suolasäiliön täyttäminen

1. Avaa luukku.
2. Avaa suojus kääntämällä sitä vastapäivään.

HUOMAUTUS

Kun vedenpehmentimen kansi avataan, kerätty puhdas vesi voi valua pois noin minuutin aikana. Estä veden vuotaminen lisäämällä suolaa.

1. Täytä suolasäiliö vedellä (tämä täytyy tehdä vain ensimmäisellä käyttökerralla).
2. Lisää säiliöön astianpesukonesuolaa.

HUOMIO

• Enimmäiskapasiteetti on noin 1 kg. Älä ylitä enimmäiskapasiteettia.
• Enimmäiskapasiteetin ylittäminen voi vaikuttaa haitallisesti astianpesukoneen suoritustehoon.
• Sulje suojus kääntämällä sitä myötäpäivään.

HUOMAUTUS

• Puhdista suola tai suolavesi astianpesukoneesta Pikapesu-ohjelmalla.
• Suolarakeiden koko vaikuttaa siihen, kuinka nopeasti suola liukenee ja kuinka pian merkkivalo sammuu.

Ennen kuin aloitat

Suolan ilmaisin

Merkkivalo syttyy, jos suolaa ei ole riittävästi seuraaviin pesuohjelmiin.

Kosketuslevyn reagointiherkkyys

Noudata seuraavia ohjeita, jotta kosketusohjainten reagointiherkkyys pysyisi muuttumattomana.

• Kosketa painikkeita aina keskeltä yhdellä sormella.
• Älä kosketa useita painikkeita kerrallaan, paitsi jos ohjeissa näin erikseen kehotetaan.
• Puhdista käyttöpaneelin pinta säännöllisesti pehmeällä, kostealla liinalla.

Asetustila

Voit mukauttaa äänen, luukun automaattisen avauksen, huuhteluaineen määrän ja veden kovuustason asetuksia.

Asetustilaan siirtyminen

1. Käynnistä astianpesukone.
2. Pidä AUTOMAATTINEN -painiketta painettuna 5 sekuntia 60 sekunnin kuluessa astianpesukoneen sammuttamisesta.

- Kun siirryt asetustilaan, näytössä näkyy 0:00.

Ääniasetus

Voit ottaa äänet käyttöön tai poistaa ne käytöstä.

1. Valitse ääniasetusvalikko Vain alateline -painikkeella.
2. Näytössä näkyy nykyinen asetus. (Oletusasetus: U1)
3. Muuta asetusta AUTOMAATTINEN-painikkeella.

- U0: Äänet poissa käytöstä

- U1: Äänet päällä

1. Tallenna asetus odottamalla 5 sekuntia.

Luukun automaattisen avauksen asetus

Voit määrittää astianpesukoneen luukun aukeamaan automaattisesti jokaisen pesuohjelman jälkeen, jotta astiat kuivuvat paremmin.

1. Valitse luukun automaattisen avauksen asetus Nopeustehostin-painikkeella.
2. Näytössä näkyy nykyinen asetus. (Oletusasetus: A1)
3. Muuta asetusta AUTOMAATTINEN-painikkeella.

- A0: Toiminto poistettu käytöstä

- A1: Toiminto käytössä

1. Tallenna asetus odottamalla 5 sekuntia.

Ennen kuin aloitat

Huuhteluaineen tasoasetus

Voit muuttaa käytetyn huuhteluaineen määrää pesuohjelman aikana.

1. Valitse huuhteluaineen määrän asetusvalikosta. Paina AUTOMAATTINEN -painiketta noin 5 sekunnin ajan, minkä jälkeen kuulet äänimerkin ja näyttö nollautuu lukemaan 0:00. Paina sitten Puhdistus -painiketta.

- Näytössä näkyy nykyinen asetus. (Oletusasetus: F4)

1. Muuta asetusta AUTOMAATTINEN -painikkeella.

- Mahdolliset asetukset ovat F1-F5 (vähimmäis-enimmäisarvo).

1. Tallenna asetus odottamalla 5 sekuntia.

Veden kovuustason asetus

Voit muuttaa veden kovuustason oman asuinalueesi veden kovuutta vastaavaksi. Tämän asetuksen muuttaminen vaikuttaa astianpesukoneen suolasäiliön suolankäyttöön.

1. Valitse veden kovuustason asetus asetusvalikosta. Paina AUTOMAATTINEN -painiketta noin 5 sekunnin ajan, minkä jälkeen kuulet äänimerkin näyttö nollautuu lukemaan 0:00. Paina sitten Viivekäynnistys -painiketta.

- Näytössä näkyy nykyinen asetus. (Oletusasetus: H3)

1. Muuta asetusta AUTOMAATTINEN -painikkeella.

- Mahdolliset asetukset ovat H1-H6 (pehmeä-kova).

1. Tallenna asetus odottamalla 5 sekuntia.

HUOMAUTUS

• Muuta asetusta sivulla 62 kohdassa Suolankäytön säätäminen olevan taulukon mukaisesti.
• Oletusasetus: H3
• Astianpesukone käyttää vedenpehmennintä kerran 3–4 pesuohjelmassa asetuksen mukaan. Astianpesukone kuitenkin käyttää vedenpehmennintä uudestaan ensimmäisessä pesuohjelmassa asetuksen muuttamisen jälkeen.
• Käyttö tapahtuu kuivausvaiheessa, jolloin vettä kuluu ylimääräiset 2,0–2,5 l ja ohjelmaan kuluu 4–10 minuuttia.
• Käytetyn energian määrä saattaa kasvaa, mutta ei kuitenkaan merkittävästi.

Suomi56

Toiminnot

Käyttöpaneeli

01 POWER (VIRTA)	Käynnistä tai sammuta astianpesukone painamalla tätä painiketta.
02 Pesuohjelma	Valitse haluamasi pesuohjelma painamalla tätä painiketta.Lisätietoja on sivulla59 kohdassa Ohjelmien yleiskuvaus.
03 Vain alateline Pese astioita vain alatelineessä painamalla tätä painiketta.
04 Nopeustehostin	Valitse tämä toiminto, jos haluat lyhentää ohjelma-aikaa.Sitä voi käyttää vain AUTOMAATTINEN -, EKO -, Tehopesu - ja Helposti särkyvät -ohjelmissa.
05 Puhdistus	Nosta veden lämpötila loppuhuuhtelun aikana 70 °C:seen kuumapesua varten painamalla tätä painiketta.Tätä toimintoa ei voi käyttää Helposti särkyvät- ja Esipesu -ohjelmissa.Ota Lukitus -toiminto käyttöön pitämälläPuhdistus -painiketta painettuna 3 sekuntia. (DW60A807*/ DW60A806*/DW60A805*-mallit)
06 Älykäs ohjaus (DW60A807*/ DW60A806*/ DW60A805*-mallit)Lukitus (DW60A804*-mallit)	Voit tarkistaa tuotteen toiminnan etänä käyttämälläÄlykäs ohjaus -toimintoa.Lukitus -toiminnon avulla voit lukita kaikki muut käyttöpaneelin painikkeet paitsiPOWER (VIRTA)-painikkeen. Lisätietoja on sivulla64 kohdassa Lukitus.
07 Viivekäynnistys	Pesuohjelman aloitusaikaa voidaan lykätä jopa 24 tuntia.Lisätietoja on sivulla64 kohdassa Viivekäynnistys.

Toiminnot

08 START (KÄYNNISTYS)(Cancel & Drain(Peruuta ja tyhjennä))

Käynnistä kone START (KÄYNNISTYS) -painikkeella.Varmista, että luukku on kiinni.Cancel & Drain (Peruuta ja tyhjennä): Peruuta käynnissä oleva ohjelma ja poista vesi astianpesukoneesta pitämällä START (KÄYNNISTYS) -painiketta painettuna 3 sekuntia.

Ilmaisimet

Ei suolaa -merkkivalo Syttyy, sun	suolasäiliöstä loppuu suola.
Huuhteluaineen täyttö-merkkivalo
Lukitus -merkkivalo (DW60A807*/ DW60A806*/ DW60A805* -mallit)
Automaattipuhdistus -merkkivalo (DW60A804*-mallit)

Suomi58

Ohjelmien yleiskuvaus

01 AUTOMAATTINEN	Tämä ohjelma havaitsee astioissa olevan lian määrän ja käynnistää automaattisesti astioille parhaiten soveltuvan ohjelman. Ohjelmaa voi käyttää astioissa olevan lian määrästä riippumatta.
02 EKO	Tämä ohjelma vähentää virran- ja vedenkulutusta ja soveltuu normaalilikaisille astioille.
03 Vaimea (DW60A804*-mallit)	Valitse tämä pesuohjelma, jos haluat tasaista ja hiljaista pesua. Tämä pesuohjelma on hieman hitaampi mutta 2 desibeliä EKO -ohjelmaa vaimeampi.
04 Tehopesu Valitse tämä	ohjelma, jos astiat ovat erittäin likaisia.
05 Helposti särkyvät	Valitse tämä ohjelma hieman likaisille ja helposti särkyville astioille, kuten laseille. Tässä ohjelmassa ei voi käyttää puhdistustoimintoa.
06 Pikapesu 60	Normaalilikaiset päivittäiset käyttöastiat, lyhyt pesuohjelma.
07 Esipesu	Lian huuhteleminen pois kylmällä vedellä ennen toisen ohjelman käynnistämistä.
08 Automaattipuhdistus	Puhdista astianpesukoneen sisätilat valitsemalla tämä ohjelma. Varmista, että astianpesukone on tyhjä. Tämän ohjelman toimininen oikein edellyttää pesuaineen käyttöä.
09 Lataa ohjelma (DW60A807*/ DW60A806*/ DW60A805*-mallit)	Vaimea -ohjelman pohjalta voit ladata seuraavat lisäohjelmat:• Vaimea-, Vauvan astiat-, Muovi- ja Padat ja pannut -ohjelmat

Toiminnot

Lataa ohjelma (DW60A807*/DW60A806*/DW60A805*-mallit)

Voit ladata ja käyttää myös muita ohjelmia kuin älypuhelimesi oletusasetusten mukaan tarjoamia ohjelmia.

1. Paina POWER (VIRTA) -painiketta.
2. Valitse Lataa ohjelma.
3. Valitse ladattava ohjelma, jota haluat käyttää älypuhelinsovelluksellasi. Käytettävissä on seuraavia ohjelmia: Vaimea, Padat ja pannut, Muovi ja Vauvan astiat.

- Oletuksena ladattava ohjelma on Vaimea-ohjelma.

- Jos teet latauksen älypuhelimen kautta, voit jatkaa tallennettujen ohjelmien käyttämistä.

1. Paina START (KÄYNNISTYS) -painiketta ja sulje tiskikoneen luukku.

Vaimea	Ohjelmaa käytetään tiskien hiljaiseen pesuun tavallisen ruokailun jälkeen. Se kestää kauemmin, mutta on hiljaisempi kuin tavallinen ohjelma.
Padat ja pannut	Käytä patojen ja pannujen pesuun. Tässä ohjelmassa käytetään tavallista ohjelmaa kuumempaa vettä ja korkeampaa painetta erityisesti patojen ja pannujen pesuun.
Muovi	Tätä ohjelmaa käytetään muoviastioiden pesuun. Se pesee muoviastiat niille paremmin sopivassa lämpötilassa (60 °C) ja kuivattaa ne paremmin.
Vauvan astiat	Sopii astioiden huuhteluun/kuivaamiseen korkeassa lämpötilassa (70 °C). Älä lisää pesuainetta tai huuhtelua.

Helppo aloitus

1. Avaa luukku ja täytä astianpesukone. Varmista, että puhdistat astiat ruoantähteistä ja roskista.
2. Lisää pesuainetta pesuaineen annostelijaan. Pääset parempiin pesutuloksiin, jos käytät myös huuhteluainetta.
3. Valitse ensin POWER (VIRTA) ja sitten ohjelma sekä tarvittavat toiminnot (Vain alateline, Nopeustehostin, Puhdistus ja Viivekäynnistys). Kaikkia toimintoja ei välttämättä voi käyttää kaikissa pesuohjelmissa.

HUOMAUTUS

Jos valitset Vain alateline, varmista, että astiat ovat alatelineessä.

1. Valitse START (KÄYNNISTYS) ja sulje luukku. Astianpesukone käynnistää ohjelman pari sekuntia kestävän vedenpoiston jälkeen.

HUOMAUTUS

• Jos haluat vaihtaa jo käynnistettyä ohjelmaa, peruuta ohjelma pitämällä START (KÄYNNISTYS) -painiketta painettuna 3 sekuntia. Valitse sen jälkeen uusi ohjelma.
• Oletusohjelma on EKO.
• Jos olet pysäyttänyt astianpesukoneen avaamalla luukun, voit jatkaa käyttöä sulkemalla luukun.

Toiminnot

Suolasäiliö

Vedenpehmannin poistaa vedestä mineraaleja ja suoloja, jotka voisivat haitata astianpesukoneen toimintaa. Mitä enemmän vedessä on mineraaleja ja suoloja, sitä kovempaa se on. Pehmennintä on annosteltava alueen veden kovuuden mukaan. Voit kysyä neuvoa asuinalueesi veden kovuudesta paikalliselta vesiviranomaiselta.

Suolankäytön säätäminen

Astianpesukone on suunniteltu niin, että suolan käyttöä säädellään veden kovuuden mukaisesti. Sen on tarkoitus optimoida ja mukauttaa suolankäyttöä niin, että sen voi määrittää seuraavalla tavalla:

1. Käynnistä astianpesukone.
2. Pidä AUTOMAATTINEN -painiketta painettuna 5 sekuntia 60 sekunnin kuluessa astianpesukoneen sammuttamisesta.
3. Kun siirryt asetustilaan, näytössä näkyy 0:00.
4. Valitse veden kovuuden asetusvalikko Viivekäynnistys -painikkeella.
5. Näytössä näkyy nykyinen asetus. (Oletusasetus: H3)
6. Muuta asetusta AUTOMAATTINEN -painikkeella.
7. Mahdolliset asetukset ovat H1-H6 (pehmeä-kova).
8. Tallenna asetus odottamalla 5 sekuntia.

HUOMAUTUS

• Asetukset on suositeltavaa säätää alla olevan taulukon (tai käyttöoppaan) mukaisesti.
• Oletusasetus: H3

Suomi62

Veden kovuus				Veden kovuuden asetus	Suolankäyttö (g/ohjelma)	Itsenäisyys (pesuohjelmaa / 1 kg)
°dH °fH	°Clark mmol/l
0-5 0	-9 0-6 0-	0,94 H1 0 /
6-11 1	0-20 7-1	4 1,0-2,0	H2 20 60
12-17 2	1-30 15	-21 2,1-3,0	H3 30	50
18-22 3	1-40 22	-28 3,1-4,0	H4 40	40
23-34 4	1-60 29	-42 4,1-6,0	H5 50	30
35-55 6	1-98 43	-69 6,1-9,8	H6 60	20

HUOMAUTUS

• 1 dH (saksalainen yksikkö) = 0,178 mmol/l • 1 Clark (brittiläinen yksikkö) = 0,143 mmol/l • 1 fH (ranskalainen yksikkö) = 0,1 mmol/l - Voit selvittää alueesi veden kovuuden ottamalla yhteyttä paikalliseen vesilaitokseen. • VEDENPEHMENNIN

Veden kovuus vaihtelee alueittain. Jos astianpesukoneessa käytetään kovaa vettä, astioihin ja välineisiin saattaa jäädä tahroja. Tässä laitteessa on vedenpehmennin, joka käyttää vedestä kalkin ja mineraalit poistavaa suolaa.

Suomi 63

Toiminnot

Viivekäynnistys

Pesuohjelman aloitusaikaa voidaan lykätä jopa 24 tuntia tunnin jaksoissa. Lisää viiveaikaa Viivekäynnistys -painikkeella. Näytettävä aika on ohjelman käynnistysaika.

1. Avaa luukku ja täytä astianpesukone.
2. Voit muuttaa aikaa tunnin jaksoissa Viivekäynnistys -painikkeella.

- Jos pidät painiketta painettuna, aika pitenee painikkeen vapauttamiseen asti.

1. Valitse START (KÄYNNISTYS) ja sulje luukku.

HUOMAUTUS

Jos haluat muuttaa viiveaikaa astianpesukoneen ollessa käynnissä, käynnistä kone uudelleen painamalla POWER (VIRTA) -painiketta.

Lukitus

Lukitus lukitsee kaikki muut astianpesukoneen painikkeet paitsi POWER (VIRTA) -painikkeen, jotta lapset eivät pääsisi leikkimään astianpesukoneella.

• Ota Lukitus -toiminto käyttöön pitämällä Lukitus -painiketta painettuna 3 sekuntia. Kun Lukitus on käytössä, ohjelmia ja asetuksia ei voi valita eikä toimintoja käynnistää.
• Poista Lukitus -toiminto käytöstä pitämällä Lukitus -painiketta uudestaan painettuna 3 sekuntia.
• Lukitus -toiminto pysyy käytössä myös astianpesukoneen uudelleenkäynnistämisen jälkeen. Peruuta Lukitus -toiminto poistamalla se ensin käytöstä.

Suomi64

Ylläpito

Puhdistaminen

Pidä astianpesukone puhtaana, jotta se toimisi tehokkaammin, kestäisi pitempään eikä sitä tarvitsisi korjata turhaan.

Ulkopinnat

Puhdista kaikki roiskeet astianpesukoneen pinnalta heti. Pyyhi roiskeet ja pöly pois laitteen käyttöpaneelista pehmeällä, kostealla liinalla.

HUOMIO

• Älä käytä bentseeniä, vahaa, ohentimia, kloorivalkaisuainetta, alkoholia tai mitään muita kemikaaleja. Aineet voivat haalistaa laitteen pintaa ja aiheuttaa tahroja.
• Astianpesukoneen sisällä on sähköosia. Älä ruiskuta vettä suoraan astianpesukoneeseen. Suojaa elektroniset osat vedeltä.
• Jos luukun paneeli on ruostumatonta terästä, puhdista se pehmeällä liinalla ja ruostumattomasta teräksestä valmistetuille kodinkoneille tarkoitetulla puhdistusaineella.

Sisäpinnat

Puhdista astianpesukoneen sisäpinnat säännöllisesti liasta ja ruoantähteistä. Pyyhi astianpesukoneen sisäpinnat ja luukun sisäpinta kostealla tiskirätillä.

HUOMIO

• Älä irrota astianpesukoneen etuosassa olevaa tiivistettä (pitkä kumitiiviste, joka ympäröi koneen suuaukkoa). Tiiviste pitää astianpesukoneen sisäosat sinetöityinä.
• Poista kalkki- ja rasvakerrostumat astianpesukoneen sisätiloista kostealla liinalla. Voit halutessasi käyttää hieman pesuainetta ja käynnistää sen jälkeen tyhjän koneen suurinta huuhtelulämpötilaa käyttävällä ohjelmalla.

Ylläpito

Suuttimet

Voit estää suuttimia tukkeutumasta tai puhdistaa tukkeutuneet suuttimet irrottamalla ne ja puhdistamalla ne erikseen. Ole varovainen suuttimia poistaessasi, jotteivät ne menisi rikki.

Ylempi suutin

1. Avaa luukku ja paljasta ylempi suutin vetämällä yläteline auki.
2. Löysää ja irrota mutteri ja irrota suutin.
3. Poista tukos ja puhdista suutin.
4. Aseta suutin takaisin paikalleen ja kiristä mutteri käsin.
5. Käännä suutinta käsin ja varmista, että se loksahtaa kunnolla paikalleen.

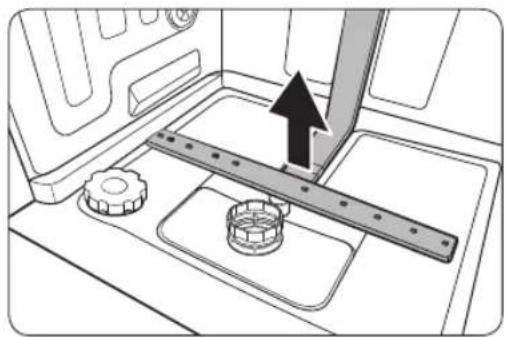

1. Avaa luukku ja vedä alateline auki. Alasuutin näkyy alhaalla pohjassa.
2. Poista tukos ja puhdista suutin.
3. Asenna suutin takaisin paikoilleen.
4. Käännä suutinta käsin ja varmista, että se loksahtaa kunnolla paikalleen.

Suodatin

Suosittelemme puhdistamaan suodattimen kerran kuussa.

1. Avaa luukku ja poista alateline.
2. Avaa karkeasuodattimen lukitus kääntämällä sen kahvaa vastapäivään.

1. Irrota karkeasuodatin ja sen alla oleva lieriömäinen mikrosuodatin.

1. Poista mikro- ja karkeasuodattimesta kaikki lika.
2. Huuhtele ne juoksevan veden alla ja kuivaa ne hyvin.
3. Asenna ensin suodatin ja sen jälkeen karkeasuodatin takaisin paikoilleen.
4. Lukitse suodatin kääntämällä sen kahvaa myötäpäivään.

HUOMIO

Varmista, että karkeasuodatin on kunnolla kiinni. Löysä suojus voi heikentää laitteen suodatuskykyä.

Pitkäaikainen hoito

Jos et aio käyttää astianpesukonetta pitkään aikaan, huuhtele laite ensin huolellisesti ja irrota sen jälkeen vesiletku. Sulje vesiventtiili ja suojakytkin. Jos astianpesukoneen sisäisiin letkuihin jää vettä, laite saattaa vaurioitua.

Suomi68

Vianetsintä

Tarkistettavat kohdat

Jos astianpesukoneen käytössä esiintyy ongelmia, tutustu ensin alla olevaan taulukkoon ja kokeile siinä ehdotettuja ratkaisuja.

Ongelma Mahdøllinen syy Toimenpide
Astianpesukone ei käynnisty.	Luukku ei ole täysin kiinni.
	Virtajohtoa ei ole kytketty pistorasiaan.
	Laitteeseen ei tule vettä.
	Käyttöpaneeli on lukittu.
Astianpesukone haisee pahalta.	Laitteeseen on jäänyt vettä viimeisimmän ohjelman jälkeen.
Astianpesukoneeseen jää vettä ohjelman jälkeen.	Poistoletku on taittunut tai tukossa.

Vianetsintä

Ongelma Mahdollinen syy Toimenpide
Astioihin jää ruoantähteitä.	Väärä ohjelma on valittu.	• Valitse pesuohjelma astioiden likaisuuden mukaisesti tässä oppaassa kuvatulla tavalla.
	Suodattimet ovat tukossa tai niitä ei ole kiristetty kunnolla.	• Puhdista suodattimet.• Varmista, että suodattimet on kiristetty kunnolla.
	Pesuainetta ei ole lisätty riittävästi.	• Käytä aina oikea määrä pesuainetta.
	Vedenpaine on alhainen.	• Varmista, että paine on 0,04-1,0 Mpa.
	Suuttimet ovat tukossa.	• Puhdista suuttimet ja poista niiden tukokset.
	Astiat on aseteltu väärin tai laite on liian täynnä.	• Järjestele astiat niin, että ne eivät häiritse suuttimien ja/tai pesuaineen annostelijan toimintaa.
	Vesi on liian kovaa.	• Tarkista suolan täytön ilmaisin ja lisää tarvittaessa astianpesukonesuolaa.
Astiat eivät kuivu kunnolla.	Annostelijassa ei ole lainkaan huuhteluainetta tai sitä ei ole riittävästi.	• Lisää huuhteluainetta annostelijaan.• Tarkista huuhteluaineen asetukset.
	Laitteessa on liikaa astioita.	• Ylitäyttö voi heikentää kuivaustehoa. Asettele astiat suositellulla tavalla.
	Laseista ja kupeista roiskuu vettä muille astioille konetta tyhjennettäessä.	• Tyhjennä ensin ala- ja sitten yläteline. Näin vettä ei pääse tippumaan ylätelineestä alatelineessä olevien astioiden päälle.
	Useita pesutabletteja on käytetty valitsematta Sanitize (Puhdistus) -toimintoa.	• Valitse Sanitize (Puhdistus) -toiminto tai käytä huuhteluainetta.

Suomi70

Ongelma Mahdøllinen syy Toimenpide
Astianpesukone toimii liian äänekkäästi.	Astianpesukoneesta kuuluu ääntä, kun annostelijan suojus avautuu ja tyhjennyspumppu toimii.	• Tämä on normaalia.
	Laite ei ole täysin suorassa.	• Varmista, että laite on suorassa.
	Suutin osuu astioihin ja aiheuttaa kilinää.	• Järjestä astiat uudelleen.
Astioihin jää keltainen tai ruskea kalvo.	Syynä ovat kahvin tai teen jäämät.	• Käytä kuumempaa lämpötilaa käyttävää ohjelmaa.
Ilmaisimet eivät syty.	Virtajohtoa ei ole kytketty pistorasiaan.	• Tarkista, että virransyöttö toimii.
Suuttimet eivät pyöri tasaisesti.	Ruoantähteet ovat tukkineet suuttimet.	• Puhdista suuttimet.
Astioiden pintaan jää valkoista.	Vesi on liian kovaa.	• Varmista, että suolan täytön ilmaisimen ja vedenpehmentimen asetukset ovat asuinalueesi vedenkovuuden mukaiset.• Varmista, että suolasäiliön kansi on kiristetty kunnolla.
Käyttöpaneelissa on ilmakuplia ja naarmuja.	Suojakalvon alle on päässyt ilmaa, ja tästä on jäänyt jälkiä.	• Irrota käyttöpaneelin suojakalvo.

Vianetsintä

Näyttökoodi

Jos astianpesukone ei toimi, näytössä saatetaan näyttää jokin koodi. Tutustu alla olevaan taulukkoon ja kokeile siinä ehdotettuja ratkaisuja.

Koodi Toimenpide
LC	Vuototarkistus• Sulje vesiventtiili. Käännä kotisi suojakytkinpaneelista astianpesukoneen suojakytkin off-asentoon. Ota sen jälkeen yhteyttä korjaajaan. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
4C	Vedensyötön tarkistus• Tarkista, onko vesiventtiili suljettu, vedensyöttö katkaistu tai vesiventtiili tai -putki jäätynyt tai tukossa. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
AC	Piirien tietoliikenteen tarkistus• Tiedonsiirto pää- ja alipiirilevyjen ei toimi normaalisti.• Jos ongelma jatkuu, ota yhteyttä Samsungin valtuuttamaan huoltoliikkeeseen.
HC	Korkean lämmityslämpötilan tarkistus• Toiminnallinen tarkistus. Lisää tyhjään astianpesukoneeseen pesuainetta ja käynnistä jokin ohjelma. Jos ongelma jatkuu, käännä kotisi suojakytkinpaneelista astianpesukoneen suojakytkin off-asentoon. Ota sen jälkeen yhteyttä Samsungin huoltoon.
tC	Termistorin tarkistus• Lämpötila-anturi on rikki (oikosulku tai avoin piiri). Jos ongelma jatkuu, ota yhteyttä Samsungin valtuuttamaan huoltoliikkeeseen.
3C	Pesupumpun tarkistus• Pesupumppu toimii epätavallisesti. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
PC	Jakomoottorin tarkistus• Epänormaali toiminta jakelumoottorilla tai pääpiirilevy. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
5C	Tarkista suodatin ja tyhjennysputki. Jos se on tukossa, puhdista se. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.

Jos jokin näyttökoodi ilmestyy näyttöön toistuvasti, ota yhteyttä lähimpään Samsungin huoltoon.

Ohjelmakaavio

8500AM - B-luokka (DW60A807*, DW60A806*)

Pesuohjelma AUTOMAATTINEN EKO Tehopesu
Ohjelmajärjestys	Esipesu (45 °C) ▶Pääpesu (55 °C-65 °C) ▶Huuhtelu ▶Kuuma huuhtelu (50 °C-55 °C) ▶Kuivaus ▶Lopetus	Esipesu ▶Pääpesu (48 °C) ▶Huuhtelu ▶Kuuma huuhtelu (41 °C) ▶Kuivaus ▶Lopetus	Esipesu (50 °C) ▶Pääpesu (65 °C) ▶Huuhtelu ▶Kuuma huuhtelu (58 °C) ▶Kuivaus ▶Lopetus
Vedenkulutus (l) 6,5-16,8 8,5 15,6
Energiankulutus (kWh)	0,650-1,500 0,644 1,330
Ohjelma-aika (min) 149 230 238

Pesuohjelma Helposti särkyvät Pikapesu 60 * Esipesu
Ohjelmajärjestys	Esipesu (40 °C)►Pääpesu (50 °C) ►Huuhtelu ►Kuuma huuhtelu(50 °C) ► Kuivaus ►Lopetus	Esipesu (35 °C)►Pääpesu (60 °C) ►Huuhtelu (50 °C) ►Kuuma huuhtelu(50 °C) ► Kuivaus ►Lopetus	Esipesu ►Lopetus
Vedenkulutus (l) 12	14,4 4,1
Energiankulutus(kWh)	0,880 0,855 0,02
Ohjelma-aika (min) 1	49 60	15

Ohjelmakaavio

Pesuohjelma Automaattipuhdistus	Lataa ohjelma
	Vaimea Padat ja pannut
Ohjelmajärjestys	Esipesu ▶Pääpesu (70 °C) ▶Huuhtelu ▶Kuuma huuhtelu(70 °C) ▶ Kuivaus ▶Lopetus	Esipesu (35 °C) ▶Pääpesu (60 °C) ▶Huuhtelu ▶Kuuma huuhtelu(55 °C) ▶ Kuivaus ▶Lopetus
Vedenkulutus (l) 13	11,8 20,5
Energiankulutus(kWh)	1,200 1,220 1,840
Ohjelma-aika (min) 1	62 294 202

Pesuohjelma	Lataa ohjelma
	Vauvan astiat Muovi
Ohjelmajärjestys	Kuuma huuhtelu (70 °C) ▶ Kuivaus ▶Lopetus	Esipesu ▶Pääpesu (60 °C) ▶Huuhtelu ▶Kuuma huuhtelu (60 °C) ▶ Kuivaus ▶Lopetus
Vedenkulutus (l) 6,2	13,1
Energiankulutus (kWh)	0,855 1,110
Ohjelma-aika (min) 7	0 155

8500AM - C-luokka (DW60A805*, DW60A804*)

Pesuohjelma AUTOMAATTINEN EKO Tehopesu
Ohjelmajärjestys	Esipesu (45 °C) ▶Pääpesu(55 °C-65 °C) ▶Huuhtelu ▶Kuumahuuhtelu (50 °C-55 °C) ▶Kuivaus ▶Lopetus	Esipesu ▶Pääpesu (50 °C) ▶Huuhtelu ▶Kuuma huuhtelu(45 °C) ▶Kuivaus ▶Lopetus	Esipesu (50 °C) ▶Pääpesu (65 °C) ▶Huuhtelu ▶Kuumahuuhtelu (58 °C) ▶Kuivaus ▶Lopetus
Vedenkulutus (l) 8,5-18 9,8 16,6
Energiankulutus(kWh)	0,850-1,550	0,746(14 asetusta)/0,735(13 asetusta)	1,500
Ohjelma-aika (min) 149 210 205

Pesuohjelma Helposti särkyvät Pikapesu 60 * Esipesu
Ohjelmajärjestys	Esipesu (40 °C)►Pääpesu (50 °C) ►Huuhtelu (50 °C) ►Kuuma huuhtelu(50 °C) ► Kuivaus ►Lopetus	Esipesu (35 °C)►Pääpesu (60 °C) ►Huuhtelu (50 °C) ►Kuuma huuhtelu(50 °C) ► Kuivaus ►Lopetus	Esipesu ►Lopetus
Vedenkulutus (l) 13,5 15 4,1
Energiankulutus(kWh)	0,950 0,950 0,020
Ohjelma-aika (min) 120 60		15

Ohjelmakaavio

Pesuohjelma Vaimea Automaattipuhdistus			Lataa ohjelma
			Padat ja pannut
Ohjelmajärjestys	Esipesu (35 °C)►Pääpesu (60 °C) ►Huuhtelu ►Kuuma huuhtelu(55 °C) ► Kuivaus ►Lopetus	Esipesu ►Pääpesu (70 °C) ►Huuhtelu ►Kuuma huuhtelu(70 °C) ► Kuivaus ►Lopetus	Esipesu (50 °C)►Pääpesu (68 °C) ►Huuhtelu (50 °C) ►Kuuma huuhtelu(70 °C) ► Kuivaus ►Lopetus
Vedenkulutus (l) 13	15 21,8
Energiankulutus(kWh)	1,200 1,250 1,860
Ohjelma-aika (min) 2	70 145 172

Pesuohjelma	Lataa ohjelma
	Vauvan astiat Muovi
Ohjelmajärjestys	Kuuma huuhtelu (70 °C) ▶ Kuivaus ▶Lopetus	Esipesu ▶Pääpesu (60 °C) ▶Huuhtelu ▶Kuuma huuhtelu (60 °C) ▶ Kuivaus ▶Lopetus
Vedenkulutus (I) 3,8	14,4
Energiankulutus (kWh)	0,855 1,125
Ohjelma-aika (min) 7	1 129

* Esipesu: Tässä ohjelmassa ei käytetä automaattiluukkutoimintoa eikä kuivausta. Esipesu -ohjelman jatkuvaa, pitkäaikaista käyttöä ei suositella. Tämä voi heikentää vedenpehmentimen suoritustehoa.

HUOMAUTUS

• Pesuaika määräytyy valittujen asetusten sekä veden paineen ja lämpötilan mukaan.
• Astianpesukone poistaa laitteen sisälle jääneen veden automaattisesti, jos laitetta ei ole käytetty viiteen päivään.
• Virrankulutus riippuu veden lämpötilasta ja/tai pestävien astioiden määrästä. Kun huuhteluaine loppuu, pesuaika voi pidentyä ja lämpötila nousta hieman.
• Jos huuhteluainetta ei käytetä, ohjelma-aika voi pidentyä ja lämpötila nousta hieman.

Liite

Kuljetus/siirtäminen

Varmista, että astianpesukone on tyhjä eivätkä sen osat ole löysällä. Tyhjennä ensin astianpesukone seuraavien ohjeiden mukaisesti.

1. Avaa luukku ja käynnistä astianpesukone.
2. Valitse ja käynnistä EKO-ohjelma.
3. Valitse START (KÄYNNISTYS) ja sulje luukku.
4. Avaa luukku 5 sekuntia ohjelman päätymisen jälkeen.
5. Poista vesi pitämällä START (KÄYNNISTYS) -painiketta painettuna 3 sekuntia.
6. Sulje luukku.
7. Kun tyhjennys on tehty, avaa luukku.
8. Sammuta astianpesukone ja sulje vesiventtiili.
9. Irrota sekä vesiletku että poistoletku.

HUOMIO

Älä heiluta tai keinuta astianpesukonetta siirtäessäsi sitä. Astianpesukoneesta saattaa valua vettä.

Pakkassuojaus

Tyhjennä astianpesukone, jos aiot jättää sen pakkaselle alttiiseen paikkaan pitkäksi aikaa. Lisätietoja on kohdassa Kuljetus/siirtäminen.

Astianpesukoneen hävittäminen ja ympäristönsuojelu

Astianpesukone on valmistettu kierrätettävistä materiaaleista. Kun haluat hävittää sen, tutustu paikallisiin jätehuoltomääräyksiin. Katkaise virtajohto, jottei laitetta voi enää kytkeä sähköverkkoon.

Irrota luukku, jotta lapset tai eläimet eivät voisi jäädä laitteen sisälle loukkuun.

Lisää ecodesign-tietoja

Ecodesign-tiedot on merkitty käyttöoppaaseen osoitteessa www.samsung.com/support.

Suomi 77

Liite

Tekniset tiedot

MALLI		DW60A807*FDW60A806*FDW60A805*FDW60A804*	DW60A807*UDW60A806*UDW60A805*UDW60A804*U*	DW60A807*BBDW60A806*BBDW60A805*BBDW60A804*BB	DW60A807*IBDW60A806*IBDW60A805*IBDW60A804*IB
Tyyppi Itsenäinen		Alleasennettava Täysin upotettava			Täysin upotettava(liukuva)
Virta 220-240 V		~, 50 Hz
Vedenpaine 0,04-1,0		MPa
Pesukapasiteetti	DW60A807*	14 vakioasetusta
	DW60A806*	14 vakioasetusta
	DW60A805*	14 vakioasetusta
	DW60A804*	13 vakioasetusta
Nimellisteho 1760-2100 W
Mitat(Leveys x syvyys x korkeus)		598×600×845 mm	598×570×815 mm	598×550×815 mm
Paino (avattuna)		52,5 kg(806*-mallit)50,5 kg(805*-mallit)51 kg(804*-mallit)	44,5 kg(807*-mallit)42,5 kg(805*-mallit)	43,5 kg(807*-mallit)43 kg(806*-mallit)40,5 kg(805*-mallit)40 kg(804*-mallit)	43,5 kg(806*-mallit)40 kg(804*-mallit)
Paino (pakattuna)		57 kg(806*-mallit)55,5 kg(805*-mallit)56,5 kg(804*-mallit)	51,5 kg(807*-mallit)49 kg(805*-mallit)	49,5 kg(807*-mallit)49,5 kg(806*-mallit)47 kg(805*-mallit)45,5 kg(804*-mallit)	50 kg(806*-mallit)46 kg(804*-mallit)

Suomi78

Perustestaus

HUOMAUTUS

Vertailutestin tiedot:

DW60A807*/DW60A806*/DW60A805*-mallit

• Pesukapasiteetti: 14 vakioasetusta • Testausstandardi: EN 60436 - Ylätelineen paikka: ala-asennossa - Pesuohjelma: EKO • Lisäasetukset: Ei mitään • Huuhteluaineen tasoasetus: F4 • Veden kovuustason asetus: H3 • Tavallisen pesuaineen annostus: pääpesu 22 g • Tarkista astioiden asettelu alla olevista kuvista.

Perustestaus

DW60A804*-mallit

• Pesukapasiteetti: 13 vakioasetusta • Testausstandardi: EN 60436 - Ylätelineen paikka: ala-asennossa - Pesuohjelma: EKO • Lisäasetukset: Ei mitään • Huuhteluaineen tasoasetus: F4 • Veden kovuustason asetus: H3

• Tavallisen pesuaineen annostus: pääpesu 21 g

• Tarkista astioiden asettelu alla olevista kuvista.

Suomi80-

Muistiinpanoja

Muistiinpanoja

Muistiinpanoja

SAMSUNG
