S1M-KZ5-125B - Vinkelslip Cotech - Gratis bruksanvisning och manual

Produkttyp	Vinkelslip
Märke	Cotech
Modell	S1M-KZ5-125B
Effekt	1200 W
Tomgångshastighet	11000 varv/min
Skivdiameter	125 mm
Spindelgänga	M14
Vikt	2,1 kg
Mått (L x B x H)	280 x 120 x 100 mm
Skyddsklass	Klass II (dubbel isolering)
Säkerhetsfunktioner	Spärrbrytare, spindellås, justerbart skydd
Medföljande tillbehör	Sidohandtag, slipskiva, nyckel
Underhåll	Regelbunden rengöring, byte av kolborstar
Strömförsörjning	230 V ~ 50 Hz
Kabellängd	2,5 m

Vanliga frågor - S1M-KZ5-125B Cotech

Vilken är den maximala skivdiametern för S1M-KZ5-125B?

Den maximala skivdiametern är 125 mm. Använd alltid skivor klassade för minst verktygets tomgångshastighet.

Kan jag använda stålborstar eller lamellskivor på denna slip?

Ja, du kan använda tillbehör med kompatibel M14-gänga. Se till att tillbehöret är klassat för slipens hastighet (11000 varv/min). Använd alltid lämpligt skydd.

Hur byter jag slipskivan?

Tryck in spindellåset för att förhindra rotation, använd sedan den medföljande nyckeln för att lossa flänsmuttern. Ta bort den gamla skivan, montera den nya och dra åt muttern ordentligt.

Vilken är effekten på denna vinkelslip?

Effekten är 1200 W, vilket ger gott om kraft för kapning och slipning av metall, sten och kakel.

Är denna slip lämplig för kapning av kakel?

Ja, med en lämplig diamantkapskiva. Använd alltid vatten för kylning om skivtillverkaren rekommenderar det och se till att skyddet är korrekt placerat.

Hur ofta bör jag byta kolborstarna?

Kolborstarna bör kontrolleras var 50-100 timmars användning. Byt ut båda borstarna när de är nedslitna till mindre än 5 mm längd för att bibehålla motorns prestanda.

Vilka säkerhetsåtgärder bör jag vidta?

Använd skyddsglasögon och hörselskydd. Använd båda händerna (sidohandtag och huvudgrepp). Se till att skyddet är på plats. Undvik bakslag genom korrekt kapningsteknik. Koppla bort strömmen innan du byter tillbehör.

Kan jag justera hastigheten?

Nej, S1M-KZ5-125B är en enkelhastighetsmodell. Den arbetar med en fast tomgångshastighet på 11000 varv/min.

Vilken är ljudnivån på denna slip?

Den typiska ljudnivån är omkring 90 dB(A). Använd alltid hörselskydd vid användning.

Vilken är garantitiden för Cotech-verktyg?

Cotech erbjuder vanligtvis 1 års garanti mot tillverkningsfel. Spara kvittot som köpbevis.

BRUKSANVISNING S1M-KZ5-125B Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

7. Felsökningsschema

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-uppgifter på baksidan).

Innehåll

Säkerhet 16

Produktbeskrivning 23

Montering 24

Användning 25

Skötsel och underhåll 25

Felsökningsschema 25

Avfallshantering 26

Specifikationer 26

1. Generella säkerhetsinstruktioner

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER.

Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.

g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

2. Särskilda säkerhetsvarningar gällande slipning, putsning, borstning eller kapning

a) Detta elektriska handverktyg är avsett för slipning, putsning, borstning och kapning. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta verktyg. Underlåtelse att följa alla instruktioner nedan kan resultera i elektrisk chock, brand och/eller allvarlig skada.
b) Polering rekommenderas ej att utföras med detta elektriska handverktyg. Utförande av arbeten som detta verktyg inte är avsett för kan orsaka fara och leda till personlig skada.
c) Använd inte tillbehör som inte är speciellt avsedda och rekommenderade av verktygstillverkaren. Även om tillbehöret kan monteras på ditt elektriska handverktyg är det ingen försäkran om säker användning.
d) Märkhastigheten på tillbehöret måste minst motsvara den maximala hastigheten märkt på det elektriska handverktyget. Tillbehör som roterar snabbare än märkhastigheten kan gå sönder och falla isär.
e) Ytterdiametern och tjockleken på tillbehöret måste vara inom märkkapaciteten på ditt elektriska handverktyg. Fel storlek på tillbehören kan inte skyddas eller kontrolleras ordentligt.
f) Axelstorleken på skivor, flänsar och stödrondeller eller något annat tillbehör måste passa spindeln på ditt elektriska handverktyg ordentligt. Tillbehör vars fästhål inte passar ihop med det monterade tillbehöret hamnar i obalans, vibrerar häftigt och kan orsaka att du tappar kontrollen.

g) Använd inte ett skadat tillbehör. Inspektera tillbehören och se om det finns flisor eller sprickor på slipskivorna; sprickor, nötningar eller slitage på stödrondellen, eller lösa eller trasiga borst på stålborstrondellerna. Om du tappar ditt elektriska handverktyg eller ett tillbehör, kontrollera om det finns skador eller montera ett oskadat tillbehör. Efter inspektion och montering av ett tillbehör, placera dig själv och åskådare utanför maskinens riskområde och kör det elektriska handverktyget på fullt varvtal i en minut. Skadade tillbehör går normalt sönder under testperioden.
h) Bär personlig skyddsutrustning. Beroende på hur du använder maskinen, använd ansiktsskydd eller skyddsglasögon. Vid behov, använd ansiktsmask, hörselskydd, handskar och arbetsförkläde som skyddar mot små slippartiklar eller flisor från arbetsstycket. Ögonskyddet ska kunna skydda mot kringflygande skräp som bildas vid olika arbetsmoment. Andningsskyddet ska kunna filtrera partiklar som bildas vid arbetet. Långvarig vistelse i buller kan orsaka hörselskador.
i) Håll åskådare på behörigt avständ från arbetsplatsen. Alla som besöker arbetsplatsen måste bära personlig skyddsutrustning. Flisor från arbetsstycket eller från ett trasigt tillbehör kan flyga iväg och orsaka skada utanför arbetets omedelbara närområde.
j) Håll det elektriska handverktyget endast i isolerade gripytor när du utför arbetsmoment där kapskivan kan komma i kontakt med gömda kablar eller den egna sladden. Kapskivor som kommer i kontakt med en strömförande kabel kan göra utsatta metalldelar av verktyget strömförande och utsätta användaren för elektriska stötar.
k) Placera sladden på avständ från det roterande tillbehöret. Om du förlorar kontrollen kan sladden kapas eller fastna och din hand eller arm kan dras in i det roterande tillbehöret.
I) Lägg aldrig ifrån dig det elektriska handverktyget innan tillbehöret har stannat helt. Det roterande tillbehöret kan fastna i underlaget och dra iväg verktyget utanför din kontroll.
m) Kör inte det elektriska handverktyget när du bär det med dig. Oavsiktlig kontakt med det roterande tillbehöret kan göra att det fastnar i dina kläder och dra verktyget mot kroppen.
n) Rengör regelbundet motorns ventilationsöppningar. Motorns fläkt drar åt sig damm som kommer in under höljet, och överflödigt metallspan som ansamlats kan orsaka elektriska faror.
o) Använd inte det elektriska handverktyget i närheten av lättantändliga material. Gnistor kan antända dessa material.
p) Använd inte tillbehör som kräver kylvätskor. Användning av vatten eller andra kylvätskor kan resultera i elektrisk chock eller dödande elektrisk stöt.

Kast och tillhörande varningar

Kast är en plötslig reaktion på en klämd eller fastkörd rondell, stödrondell, borste eller någon annat tillbehör. Klämning eller fastkörning orsakar ett snabbt stopp av det roterande tillbehöret som i sin tur gör att det elektriska handverktyget tvingas i motsatt riktning mot tillbehörets rotation vid fastkörningspunkten.

Till exempel, om en slipskiva fastnar eller kläms fast i arbetsstycket kan kanten av slipskivan få grepp i arbetsstycket och orsaka att slipskivan gräver sig ner eller kastas upp. Slipskivan kastas antingen mot eller bort från användaren, beroende på rotationsriktningen på slipskivan när den fastnar. Slipskivor kan också gå sönder under dessa omständigheter.

Kast är resultatet av att det elektriska handverktyget används på fel sätt, för fel saker eller under felaktiga förhållanden och kan undvikas genom att nedanstående försiktighetsåtgärder vidtas.

a) Håll stadigt i det elektriska handverktyget och håll armarna och kroppen så att du kan parera kast. Använd alltid hjälphandtaget om det finns ett sådant för maximal kontroll över kast eller reaktioner på vridmomentet vid start. Kast eller reaktioner på vridmomentet kan kontrolleras av användaren om nödvändiga försiktighetsåtgärder vidtas.
b) Placera aldrig din hand nära det roterande tillbehöret. Tillbehöret kan få ett kast över din hand.
c) Ställ dig inte det område dit det elektriska handverktyget kan tänkas hamna om det inträffar ett kast. Kast driver verktyget i motsatt riktning mot slipskivans rotation vid fastkörningspunkten.
d) Var extra försiktig när du bearbetar hörn, vassa kanter etc. Undvik att studsa med och sätta fast tillbehöret. Hörn, vassa kanter och studsning har en tendens att sätta fast det roterande tillbehöret och orsaka kast eller att du tappar kontrollen över verktyget.
e) Montera aldrig fast ett sågblad med sågkedja för träbearbetning eller ett tandat sågblad. Sådana blad orsakar frekventa kast och gör att du tappar kontrollen.

Säkerhetsvarningar speciellt för slipning och kapning med kapskiva

a) Använd endast skivtyper som är rekommenderade för det elektriska handverktyget och ett speciellt sprängskydd avsett för den valda kapskivan. Skivor som inte är avsedda för det elektriska handverktyget kan inte skyddas ordentligt och kan vara farliga.
b) Sprängskyddet ska monteras på det elektriska handverktyget på ett säkert sätt och inställt för maximal säkerhet, så att användaren utsätts för så liten del som möjligt av skivan. Sprängskyddet hjälper till att skydda användaren från trasiga skivdelar och oavsiktlig kontakt med skivan.
c) Skivorna får endast användas för rekommenderade arbetsmoment. Till exempel: Slipa inte med sidan av en kapskiva. Kapskivor är avsedda för slipning med kanten, utsätts de för krafter från sidan kan de splittras.
d) Använd alltid oskadade skivflänsar av rätt storlek och form för den skiva du har valt. Passande skivflänsar stöder skivan och minskar risken för att den ska gå sönder. Flänsar för kapskivor kan vara olika mot dem som används för slipskivor.
e) Använd aldrig nedslitna skivor från ett större elektrisk handverktyg. Skivor avsedda för större elektriska handverktyg passar inte för det varvtal som mindre verktyg har och kan spricka.

Ytterligare säkerhetsvarningar speciellt för kapning med kapskiva

a) Pressa inte kapskivan eller lägg på för mycket tryck. Försök inte att kapa för djupt. Överbelastning av skivan ökar trycket och mottagligheten för att skivan ska vridas eller fastna i snittet och risken för kast eller att skivan går sönder.
b) Ställ dig aldrig i linje med eller bakom den roterande skivan. När skivan under användning rör sig bort från dig kan ett kast driva den roterande skivan och det elektriska handverktyget direkt mot dig.
c) När skivan fastnar eller om du av någon anledning vill avbryta en kapning, stäng av det elektriska handverktyget och håll still det tills skivan har stannat helt. Försök aldrig att ta bort kapskivan från kapspåret medan skivan är i rörelse eftersom det då kan inträffa kast. Undersök och vidta nödvändiga åtgärder för att minimera riskerna för att kapskivan ska fastna.
d) Efter stopp, återstarta inte kapningen med skivan i arbetsstycket. Låt skivan nå fullt varvtal först och fortsätt sedan försiktigt i kapspåret. Skivan kan fastna, vandra upp ur kapspåret eller orsaka kast om kapningen återstartas i arbetsstycket.
e) Stöd stora skivor eller andra stora arbetsstycken för att minimera risken för fastkörning eller kast. Stora skivor tenderar att bågna av sin egen vikt. Stöd måste placeras under skivan nära kapspåret och nära kanten på arbetsstycket på båda sidor om kapskivan.
f) Var extra försiktig vid instickskapning i väggar eller andra föremål där du inte ser var du sågar. Den utskjutande sågklingan kan såga i gas- eller vattenledningar, elkablar eller andra föremål som kan orsaka kast.

Säkerhetsvarningar speciellt för putsning

a) Använd inte för stora sliprondeller. Följ tillverkarens rekommendationer när du väljer sliprondeller. Större sliprondeller som sticker ut utanför stödrondellen innebär risk för sönderslitning och kan orsaka att rondellen fastnar eller går sönder eller att det inträffar kast.

Säkerhetsvarningar speciellt för stålborstning

a) Tänk på att borst lossnar från stålborstrondellen även vid normal användning. Pressa inte borstrondellen genom lägga på för mycket tryck. Lösa borst kan enkelt gå igenom tunna kläder eller huden.

b) Om sprängskydd rekommenderas vid stålborstning, se till att borstrondellen inte rör vid sprängskyddet. Stålborstrondellen kan expandera av arbetsbelastningen eller centrifugalkraften.

Produktmärkning med säkerhetssymboler

- Använd hörselskydd.

- Använd skyddsglasögon eller visir och andningsskydd.

- Läs igenom hela bruksanvisningen före användning och spar den sedan som referensmaterial.

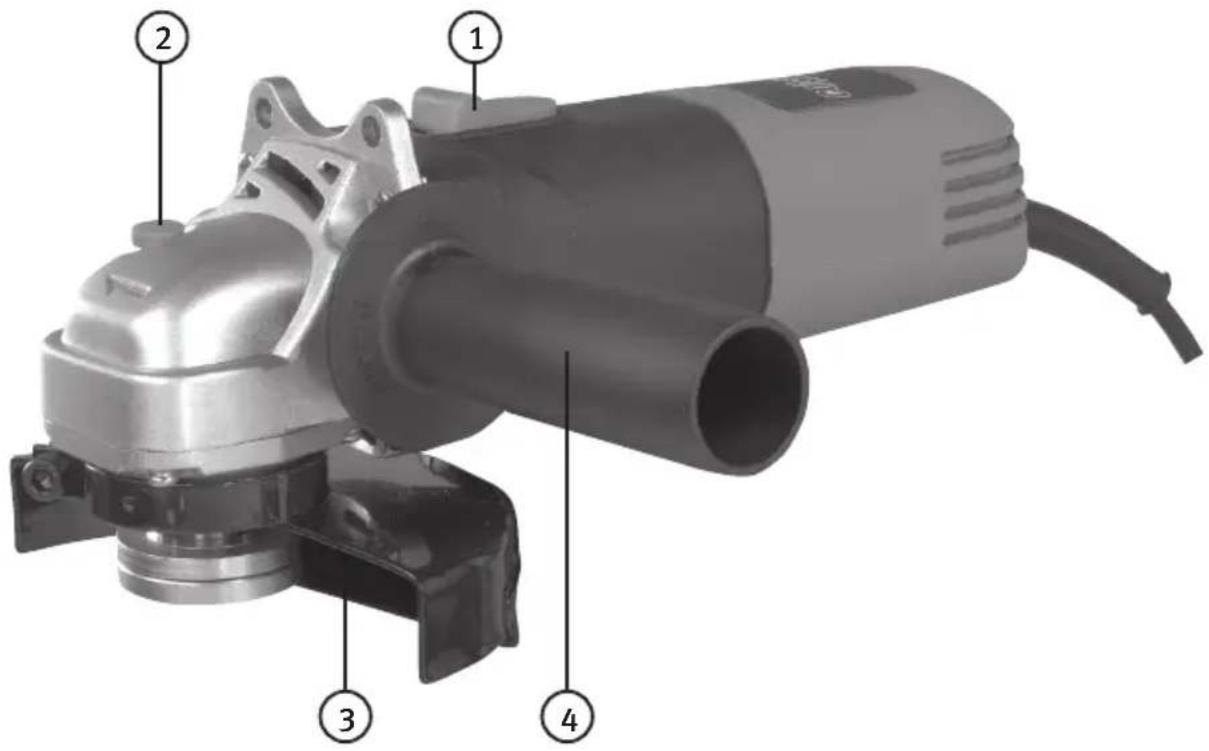

3. Produktbeskrivning

• Dra ur kontakten före all service av slipen.
• Använd endast 125 mm kap- och slipskivor.

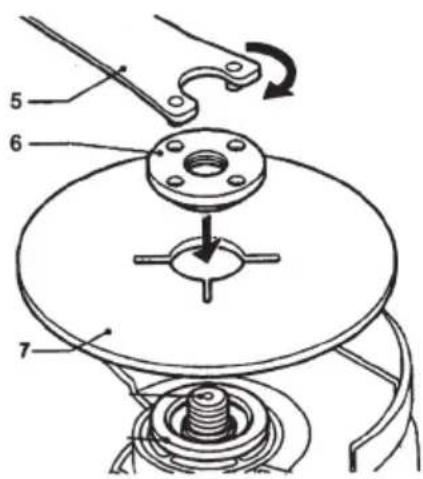

• Tryck in spindellåset.
• Demontera låsmuttern (6) med nyckeln (5).
  • Sätt skivan (7) på flänsen.
• Sätt tillbaka läsmuttern (6) och dra åt den.

- Släpp spindellåset och kontrollera att skivan roterar fritt.

Obs! Innan slipen startas kontrollera att slipskivan är rätt monterad och att läsmuttern är åtdragen. Justera vid behov sprängskyddets läge. Kontrollera regelbundet slipskivans kondition. Byt skadade eller spruckna skivor.

Montering av sidohandtag

Handtaget kan monteras på båda sidorna av maskinen. Skruva in den gängade tappen på önskad sida av spindelhuset och dra åt.

5. Användning

Till- och frånkoppling

Start: Skjut strömbrytaren framåt.

Stopp: Tryck in den bakre delen av strömbrytaren.

6. Skötsel och underhåll

Håll motorns ventilationsöppningar fria från spån och skräp.

Torka vid behov av maskinen med en lätt fuktad trasa. Undvik starka eller slipande rengöringsmedel eller lösningsmedel.

7. Felsökningsschema

Problem Möjlig orsak Åtgärd
Maskinen går inte. Ingen ström. Kontrollera att uttaget		är strömförande.
Maskinen går sakta. Slött eller skadat verktyg. Slipa om eller byt ut verktyget.
Ovanliga ljud hörs. Mekan skt hinder. Kontakta oss vid motor- och elfel.
Starka vibrationer. Verktyget sitter löst. Dra åt verktyget och se till att det är rätt installerat.
Gnistbildning i motorn. Kolborstarna sitter fast. Kontakta oss vid motor- eller elfel.

8. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. År du osäker på hur du ska gå tillväga, kontakta din kommun.

9. Specifikationer

Märkspänning: 230 VAC, 50 Hz

Märkeffekt: 860 W

Varvtal, obelastad: 11000 v/min

Skivdiameter: ∅ 125 mm

Spindelgänga: M14

Ljud: LPA 94,7 dB(A)

LWA 107,7 dB(A)

Vibration: 3,3 m/s2

Vikt: 2,3 kg (utan slipskiva)

Vinkelslipemaskin

ART.NR.: 18-3072 MODELL: S1M-KZ5-125B-UK

30-9315 S1M-KZ5-125B
