32B003 - Billaddare Cotech - Gratis bruksanvisning och manual

Produkttyp	Värmefläkt för bilinteriör
Märke	Cotech
Modell	32B003
Effekt	1200 W (vid -25 °C) / 1000 W (vid 25 °C)
Spänning	230 V, 50 Hz
Värmeelement	Keramiskt PTC (Positive Temperature Coefficient)
Skyddsklass	Klass II (dubbel isolering)
Kapslingsklass	IP20 (endast torra miljöer)
Strömkabel	0,8 m gummibelagd kabel
Mått (L × B × H)	20 × 16 × 5 cm
Vikt	Cirka 1,0 kg (uppskattad)
Minsta avstånd (framför)	30 cm
Minsta avstånd (ovanför, bakom, sidor)	10 cm
Säkerhetsfunktioner	Övertemperaturskydd, termisk säkring
Monteringsalternativ	Stående på golv med justerbart stativ, fäste (under handskfack eller mittkonsol)
Indikatorer	Indikatorlampa (ström på)
Kontroller	På/av-brytare
Luftflödesriktning	Justerbar, får inte blåsa nedåt
Kompatibla fordon	Bilar, arbetsfordon med 230 V-uttag
Ingående tillbehör	Monteringsfäste, skruvar, justerbart stativ
Avfallshantering	Följ lokala föreskrifter för elektronikavfall
Manualspråk	DE, EN, FI, SV (ytterligare översättningar finns)

Vanliga frågor - 32B003 Cotech

Kan Cotech 32B003 bilvärmaren användas i alla fordon?

Ja, den är designad för bilar och arbetsfordon med 230 V, 50 Hz strömförsörjning. Se till att fordonet har ett kompatibelt eluttag inne i kupén.

Är värmaren säker att använda under körning?

Ja, när den är korrekt installerad och inte blockerar krockkuddar eller annan utrustning. Den har övertemperaturskydd och en termisk säkring för säkerhet.

Hur återställer jag övertemperaturskyddet?

Koppla ur värmaren från eluttaget och vänta 5–10 minuter för att den ska svalna. Den återställs automatiskt och fungerar igen.

Vad är värmarens strömförbrukning?

Den förbrukar 1000 W vid 25 °C och 1200 W vid -25 °C. PTC-elementet justerar effekten automatiskt för att bibehålla temperaturen.

Kan värmaren användas utomhus eller i våta förhållanden?

Nej. Den har IP20-skydd och är endast avsedd för torra, dammfria inomhusmiljöer.

Hur ska jag montera värmaren i bilen?

Du kan placera den på golvet med det justerbara stativet, eller fästa den under handskfacket eller mittkonsolen med det medföljande fästet. Se till att ha ett minsta avstånd på 30 cm framför och 10 cm ovanför, bakom och på sidorna.

Vad betyder indikatorlampan?

Indikatorlampan visar att värmaren är ansluten till ström och påslagen. Den anger inte värmestatus.

Vilka mått har värmaren?

Måtten är 20 × 16 × 5 cm (längd × bredd × höjd).

Kan jag byta ut strömkabeln om den är skadad?

Nej, strömkabeln kan inte bytas. Om kabeln är skadad måste hela enheten kasseras för att undvika säkerhetsrisker.

Hur gör jag för att kassera värmaren?

Följ lokala bestämmelser för avfallshantering av elektronisk utrustning. Kontakta din lokala myndighet för korrekta återvinnings- eller avfallsalternativ.

BRUKSANVISNING 32B003 Cotech

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-uppgifter på baksidan).

Allmänt

• Kompakt kupévärmare med snygg design.
  • Effekt: 1200 W (vid -25 °C).
• Keramiskt PTC-element som ger säker, effektiv och ekonomisk uppvärmning av bilar och arbetsfordon.
• PTC-tekniken innebär att effekten stryps automatiskt när temperaturen stiger i kupén. Temperaturen hålls på så sätt på en jämn nivå med låg energiförbrukning.
• Kupévärmaren har inbyggt överhettningskydd som slår ifrån värmaren vid överhettning.
• Kupévärmaren levereras med ett fäste som även kan fästas i sidopanelen.
• Kupévärmaren är avsedd för anslutning till 230 V, 50 Hz. Den är dubbelisolerad, klass II, och avsedd att anslutas till befintligt uttag i bil eller arbetsfordon.

Säkerhetsföreskrifter

Följ dessa säkerhetsanvisningar, för din och andras säkerhet. Läs alla instruktioner noggrant innan du börjar använda kupévärmaren. Spara instruktionen för senare tillfälle.

• Strömkabeln får inte bytas ut. Om strömkabeln är skadad måste apparaten kasseras.
• Placera inte fläkten direkt under eluttaget i kupén.
• Avståndet till närmaste föremål framför skyddsgallret (exempelvis sätet) måste minst vara 30 cm. Avståndet till närmaste föremål uppåt måste vara minst 10 cm.
• Fläkten får ej monteras så att den blåser luft nedåt, mot golvet. Detta innebär risk för överhettning.

- Kupévärmaren får ej övertäckas eller på annat sätt blockeras.

- Inga föremål får föras in genom kupévärmarens skyddsgaller.

- Vid installation av kupévärmare i bil, kontrollera de föreskrifter och krav som gäller för aktuellt fordon. Kupévärmaren får inte placeras så att den hindrar eller stör airbag och annan utrustning i bilen.

- All installation som görs i bil ska vara fackmannamässigt gjord, med material och produkter avsedda för bil.

- Får ej användas utomhus eller i fuktig miljö, IP20.

Beskrivning

1. Överdel med luftintag
2. Indikeringslampa
3. Nätkabel med stickpropp
4. Underdel
5. Golvstöd
6. Frontgaller
7. Strömbrytare
8. Fäste

Användning

Anslut stickproppen till ett vägguttag placerat i kupén. Uttaget inne i bilen ska vara anslutet till intagskabelns kontakt på bilens utsida via en fast installerad kabel. Kabeln ska vara minst 1,5 mm² gummikabel av minsta typ H05RN-F förlagd i böjlig metallslang. Kupévärmaren kan placeras på golvet och riktas uppåt med hjälp av det ställbara stödet. Den kan också monteras med det bifogade fästet under handskfacket eller på mittkonsolen.

Överhettningsskydd

Kupévärmaren har inbyggt termiskt överhettningsskydd. Om överhettningsskyddet löser ut slås kupévärmaren automatiskt av. När värmaren svalnat fungerar den som vanligt igen.

Överhettningsskyddet återställs genom att stickproppen dras ur eluttaget.

Vänta sedan i 5 till 10 minuter tills värmaren har svalnat. Därefter kan värmaren på nytt anslutas och startas.

Som extra säkerhet finns ytterligare en temperatursäkring som bryter definitivt.

Denna temperatursäkring kan inte återställas och om den löst ut så kan inte värmaren startas igen. Kupévärmaren ska då kasseras.

Placering

Kupévärmaren kan placeras på golvet, fästas på passagerarsidans mittkonsol eller fästas under handskfacket. Var aktsam på att minsta avständ till närmaste föremål framför skyddsgallret (exempelvis sätet) alltid måste vara 30 cm. Vidare måste det finnas minst 10 cm fritt luftrum ovanför fläkten, annars finns risk för överhettning.

Vid placering på golvet ska stödet fällas ut så att luftflödet riktas uppåt. Vid montering på mittkonsolen ska bifogat fäste användas. Kupévärmaren får ej monteras så att den blåser nedåt eller riktas mot sätet.

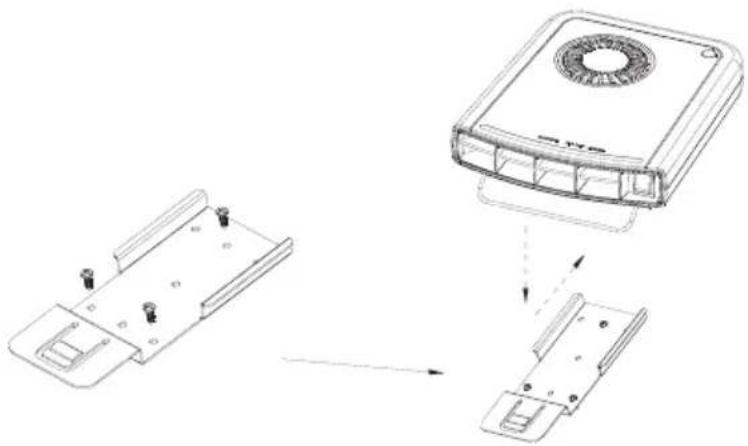

Skruva fast fläktens fäste med hjälp av medföljande skruvar och plastpluggar. Tryck därefter fast kupévärmaren på fästet och kontrollera noga att den sitter ordentligt fast innan användning.

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Tekniska data

Spänning 230 V, 50 Hz

Effekt 1000 W (vid 25 °C) 1200 W (vid -25 °C)

Kabel 0,8 m gummikabel

Kapslingsklass IP20 (endast för torra och rena miljöer)

Placering Minsta avständ till föremål i närheten av värmaren: framför 30 cm, ovanför 10 cm, bakom 10 cm och på sidorna 10 cm.

Mått L × B × H 20 × 16 × 5 cm

Kupévarmer 1200 W

Art.nr. 36-4545 Modell 32B003
