Produkttyp	Sladdlös borr/skruvdragare
Modellnummer	30-8763
Spänning	16.8 V
Tomgångsvarvtal (låg växel)	0-400 rpm
Tomgångsvarvtal (hög växel)	0-1150 rpm
Vridmomentsinställningar	16 inställningar
Chucktyp	Nyckellös chuck, 1,5-10 mm kapacitet
Batterityp	NiMH, 16.8 V, 1.3 Ah
Laddarens ingång	230 V~50 Hz
Laddarens utgång	DC 16.8 V, 2 A
Laddningstid	1-2 timmar
Ljudtrycksnivå	<70 dB(A)
Vibrationsvärde	<2.5 m/s²
Växellåda	Ja (2-växlad)
Elektronisk broms	Ja
Framåt/Back	Ja
Variabel hastighetskontroll	Steglös
Vikt	Ca 1,5 kg
Säkerhetsfunktioner	Läs manualen, använd hörselskydd, endast inomhusbruk
Underhåll	Rengör med fuktig trasa, håll ventilationsöppningarna fria

Vanliga frågor - 30-8763 Cotech

Hur laddar jag batteriet?

Se till att laddaren är urkopplad när du sätter i eller tar ur batteriet. Sätt i batteriet i laddaren, anslut till elnätet och vänta tills den röda lysdioden tänds. Efter cirka 2 timmar indikerar den gröna lysdioden full laddning. Om den röda lysdioden inte tänds, låt batteriet svalna först.

Vad ska jag göra om borren inte startar?

Kontrollera först om batteriet är laddat. Om det är laddat kan det vara kortslutning eller felaktig strömbrytare. Kontakta kundtjänst för reparation.

Hur justerar jag vridmomentsinställningen?

Vrid vridmomentväljarringen till en av de 16 inställningarna. Börja med en låg inställning och öka gradvis för att undvika att skruvarna dras för hårt. Rätt inställning beror på skruvtyp, storlek och material.

Kan jag växla medan borren är igång?

Nej, stoppa alltid maskinen helt innan du skjuter växelväljaren. Använd låg växel (1) för högt vridmoment och hög växel (2) för hastighet. Växla aldrig när chucken roterar.

Vilken typ av batteri använder denna borr?

Den använder ett NiMH uppladdningsbart batteri med en spänning på 16,8 V och kapacitet på 1,3 Ah. Använd endast laddaren som är godkänd av tillverkaren.

Hur rengör jag borren?

Rengör maskinen regelbundet med en fuktig trasa och milt rengöringsmedel. Undvik starka rengöringsmedel. Håll motorns ventilationsöppningar fria från damm och smuts.

Varför går borren långsamt?

Möjliga orsaker: slitet/skadat verktyg (vässa eller byt ut), otillräckligt tryck på strömbrytaren (applicera mer tryck), eller överhettad motor (minska matningshastigheten).

Hur ändrar jag rotationsriktning?

Släpp strömbrytaren och skjut framåt/back-väljaren till önskat läge. Framåt är medurs, back är moturs sett bakifrån. Ställ i mitten när den inte används.

Vad är syftet med den elektroniska bromsen?

Den elektroniska bromsen stoppar chucken från att rotera omedelbart när strömbrytaren släpps, vilket ger bättre kontroll och säkerhet.

Vad ska jag göra om jag ser gnistor i motorn?

Gnistor kan indikera kortslutning eller smutsig kommutator. Sluta använda borren och kontakta kundtjänst för inspektion och reparation.

BRUKSANVISNING 30-8763 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Sladdlös Borrmaskin/Skruvdragare

ART.NR.: 18-3019 MODELL: CDD10168T52S-UK

30-8763 CDD10168T52S

18-3020 CDD10180T52S-UK

Läs igenom hela bruksanvisningen före användning och spar den sedan som referensmaterial. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor kan Du kontakta oss (se adresserna på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för laddningsbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet
a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.
2) Elektrisk säkerhet
a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.

d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Tag stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddningsbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.
b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.
c) Använd laddningsbara handverktyg endast tillsammans med därför ämnade batterier. Användning av annat batteri kan orsaka skade- och brandrisk.
d) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från en batteripol till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
e) Om batteriet misshandlas kan syra läcka från batteriet; undvik kontakt. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök dessutom läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.
6) Service
a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Produktmärkning med säkerhetssymboler

hela bruksanvisningen!

änd alltid hörselskydd.

änd alltid skyddsglasögon.

ast för inomhusbruk.

Produktbeskrivning

1. Nyckellös chuck
2. Ratt för vridmoment
3. Omkopplare hög-/lägväxel
4. Bits
5. Omkopplare för höger-/vänstergång
6. Strömbrytare
7. Ackumulator

Snabbladdning

Kontrollera att stickproppen ej är ansluten till elnätet när du sätter i eller tar ur batteriet. Ställ in ackumulatorn i laddfacket så att plus- och minusmärkningen på den stämmer med motsvarande märkning på laddfacket. Anslut sedan nätsladden till vägguttaget och kontrollera att den röda lysdioden för laddning tänds.

Efter ca en till två timmar vid 20°C slocknar den röda lysdioden och den gröna tänds. Då kan du ta ur den fulladdade ackumulatorn. Om du sätter in en just använd ackumulator i laddaren, tänds inte den röda lysdioden. Låt då ackumulatorn stå och svalna ett tag och sätt sedan i den i laddfacket igen.

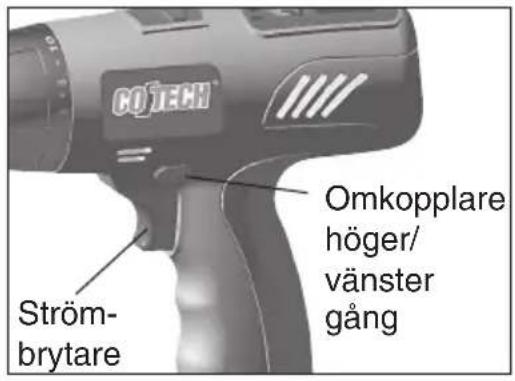

Du startar och stannar maskinen genom att trycka in och släppa strömbrytaren. När du vill få den att gå åt andra hållet, släpper du strömbrytaren och ställer om omkopplaren åt önskat håll. Sett från maskinens bakända snurrar chucken medurs med omkopplaren i högerläge och moturs med samma omkopplare i vänsterläge. Ställ omkopplaren i mellanläge när du inte ska använda maskinen.

Vridmoment

Maskinen har en justerbar koppling för inställning av lämpligt vridmoment med ratten. Vid rätt inställning släpper maskinen vid förinställt vridmoment för att undvika att skruven dras för långt in eller för att förhindra skada på maskinen. Inställningen beror på skruvtyp och skruvstorlek samt använt material. Börja alltid på lägsta vridmoment och öka stegvis upp till önskat resultat.

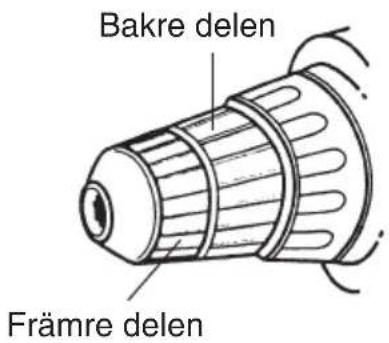

Nyckellös chuck

Håll fast bakre delen med ena handen och vrid främre delen med den andra för att dra åt eller lossa.

Steglös varvtalsreglering

Utmärkt speciellt vid skruvdragning. Ju mer du trycker in avtryckaren, desto högre blir varvtalet. Efter en längre tids arbete med lågt varvtal bör man låta motorn gå med max. varvtal i ca. 3 min. för att kyla ner motorn.

Hög- och lågväxel

1. Stoppa maskinen helt.
2. Skjut omkopplaren (3) till ettan för lågväxel 0-400 v/min. och tvåan för 0-1150v/min.
   Använd alltid den lägsta växeln (ettan) när maskinen belastas hårt, det ger högre vridmoment och bättre kylning. Ändra aldrig växel när maskinen körs.

Elektronisk broms

Maskinen har en elektrisk broms som kopplas in och bromsar chucken när du släpper avtryckaren.

Felsökning

Symptom Möjlig orsak Åtgärd
Maskinen går inte.	Batteriet urladdat. Kontrollera att batteriet är laddat!
	Kortslutning. Kontakta vår kundtjänst!
	Fel på strömbrytaren. Kontakta vår kundtjänst!
Maskinen går sakta.	Slött/skadat verktyg. Slipa eller byt ut!
	Strömbrytaren dåligt intryckt.	Tryck in strömbrytaren helt!
	Motorn är överhettad. Minska	matningen!
Maskinen låter konstigt.	Mekaniskt hinder. Kontakta vår kundtjänst!
	Lindning kortsluten. Kontakta	vår kundtjänst!
Starka vibrationer.	Verktyget sitter löst. Dra åt chuck, kontrollera montering!
Gnistbildning i motorn.	Lindning kortsluten. Kontakta	vår kundtjänst!
	Kollektorn smutsig. Kontakta	vår kundtjänst!

Skötselråd

• Håll alltid motorns ventilationsöppningar fria från spån och skräp.
• Rengör maskinen regelbundet med diskmedel och svagt fuktad tvättlapp, använd aldrig starka rengöringsmedel!
• Ladda upp batteriet regelbundet, det mår bäst av att användas!

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. År du osäker på hur du ska gå tillväga, kontakta din kommun.

Tekniska specifikationer

Modell: 18-3019/30-8763 18-3020/30-8764

Växellåda Ja Ja

Varvtal, steglöst 0-400/1150 v/min 0-400/1150 v/min

Drivspänning 16,8 V 18 V

Ställbart moment 16 steg 16 steg

Nyckellös chuck ∅ 1,5-10 mm ∅ 1,5-10 mm

Lpa (bullernivå) <70 dB(A) <70 dB(A)

Vibrationsvärde <2,5 m/s² <2,5 m/s²

Ackumulator

Typ NiMH NiMH

Spänning 16,8 V 18 V

Ah 1,3 1,8

Laddare

Primär 230 V\~50 Hz 230 V\~50 Hz

Sekundär DC, 16,8 V, 2 A DC, 18 V, 2 A

Laddtid 1-2 timmar 1-2 timmar
