BRUKSANVISNING CBD6600V Elis & Elsa

Läs bruksanvisningen noga innan du använder produkten. Spara bruksanvisningen för framtida bruk.

Läs bruksanvisningen noggrant

Läs noga igenom bruksanvisningen innan du börjar använda diskmaskinen. Det kommer att hjälpa dig att använda och underhålla diskmaskinen.

• Spara bruksanvisningen för framtida bruk.
• Låt den följa med till en eventuell ny ägare av diskmaskinen.

Denna handbok innehåller avsnitt om säkerhet, användning, installation, felsökning m.m.

Innan du ringer för service

• Avsnittet om felsökning hjälper dig att lösa en del vanliga problem själv.
• Om du inte kan lösa problemen själv, kontakta en reparatör.

Obs! Tillverkaren utvecklar och uppdaterar ständigt produkten. Tekniska data kan därför komma att ändras utan föregående meddelande. Denna bruksanvisning ska överlämnas av tillverkaren eller återförsäljaren.

INNEHÅLL

Säkerhetsinformation 3

Snabbguide 4

Installationsanvisning 5

Manöverpanelen....8
Diskmaskinsfunktioner 8

Innan du använder maskinen första gången....9

A. Fylla salt i saltenheten 9
B. Fyll sköljmedelsdoseraren 10
C. Diskmedel 12

Fyll diskmaskinens korg 13

Att tänka på före och efter fyllning av diskmaskinens korg 14

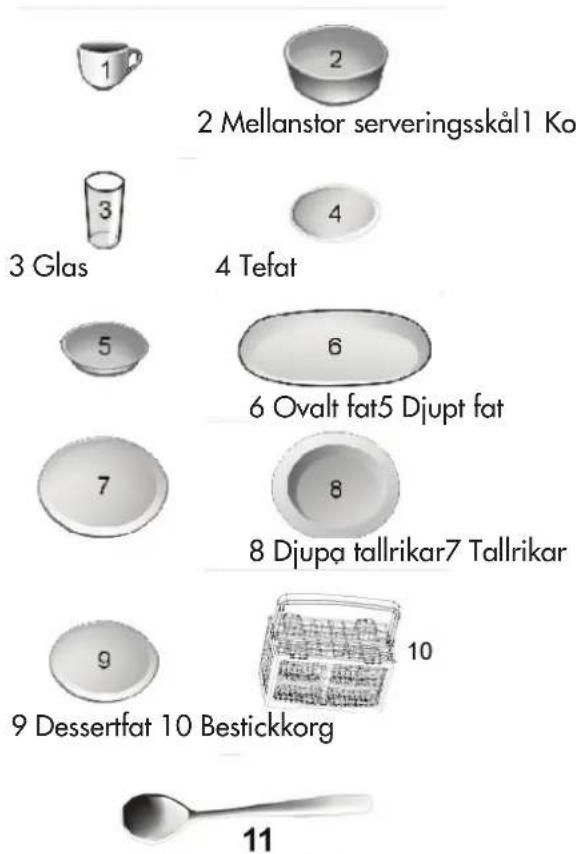

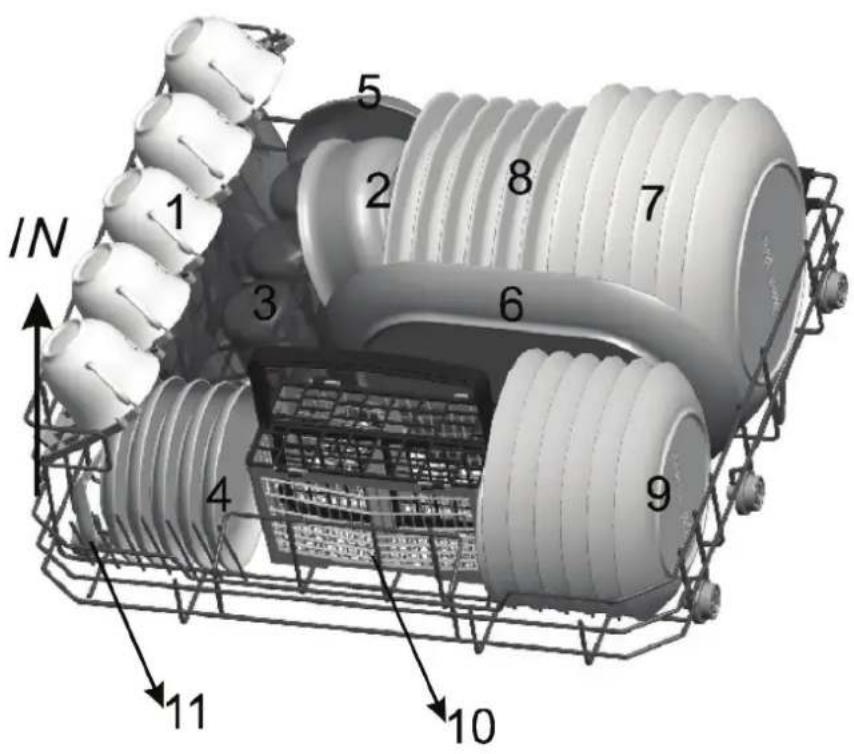

Fyllning av korgen 14
Bestickkorg 15

Starta ett diskprogram.... 15

Diskprogramtabell....15
Start av maskinen 16
Byte av program....16
Vid slutet av diskcykeln....16

Underhåll och rengöring 17

Filtersystem....17
Vård av diskmaskinen 18

Felsökning 20

Teknisk information 22

När du använder diskmaskinen, följ försiktighetsåtgärderna nedan:

• Denna maskin är avsedd att användas inomhus och endast för hushållsbruk.
• Ta ut stickproppen ur eluttaget före rengöring och underhåll för att undvika elektriska stötar.
• Rengör med en mjuk trasa fuktad med milt rengöringsmedel. Torka av maskinen med en torr trasa.

Jordningsinstruktioner

• Denna maskin måste anslutas direkt till ett jordat eluttag. Kabeln till denna maskin har en jordledare och en jordad stickpropp.
• Felaktig anslutning av maskinens jordledare innebär risk för elektrisk stöt.
• Kontrollera med en behörig elektriker eller servicetekniker om du är osäker på om eluttaget är jordat.
• Modifiera inte stickproppen som medföljer maskinen. Om stickproppen inte passar i eluttaget.
• Använd inte diskmaskinen om inte alla ytterpaneler sitter ordentligt på plats.
• Öppna luckan mycket försiktigt om diskmaskinen är i drift. Det finns en risk för att vatten rinner ut.
• Placera inte några tunga föremål på luckan.
• När du fyller maskinen med diskgods;

1) Placera vassa föremål så att de inte kan skada luckans tätning.

2) WARNING: Knivar och andra redskap med vassa spetsar måste placeras i korgen med spetsen nedåt eller läggas horisontellt.

• Kontrollera att diskmedelsfacket är tomt efter avslutad diskcykel.
• Diska inte plastföremål om de inte är märkta med en maskindisksymbol eller motsvarande.
• För plastföremål som inte är märkta på det sättet, se tillverkarens rekommendationer.
• Använd endast diskmedel och sköljmedel som är avsedda för automatiska diskmaskiner.

- Använd aldrig tvål, tvättmedel, eller handdiskmedel i diskmaskinen.

- Barn skall hållas under tillsyn så att de inte kan leka med maskinen.

- Om kabeln är skadad måste den bytas ut av tillverkaren, tillverkarens servicerepresentant eller motsvarande behörig person för att undvika fara.

- Kabeln får inte böjas kraftigt eller komma i kläm.

- Maskinen ska anslutas till vattenledningen med nya slangar. Gamla slangar ska inte återanvändas.

• Max. 6 kuvert kan diskas samtidigt.

- Max. tillåtet inkommande vattentryck är 1 MPa.

- Min. tillåtet inkommande vattentryck är 0,04 MPa.

För detaljerade instruktioner, läs motsvarande avsnitt i bruksanvisningen.

Sätt på maskinen	Tryck på strömbrytaren för att sätta på maskinen. Öppna luckan.
Fyll diskmedelsfacket	Fack A:Varje diskcykel.Fack B:Endast vid program med fördisk. (Följ bruksanvisningen!)
Kontrollera skölj-medelsnivån	Mekanisk indikator C.
Kontrollera nivån av diskmaskinssalt	(Endast på modeller med avhärdarsystem.)Du kan uppskatta när du ska fylla på salt genomatt räkna antalet cykler som diskmaskinen har körts.
Fyll korgen	Skrapa bort grövre matrester från diskgodset. Mjukaupp fastbrända rester i grytor och kastruller, och fyllsedan korgen. Se anvisningarna för att fylla diskmaskinen.
Välj ett program	Stäng luckan. Tryck upprepade gånger på programknappen tills önskat program indikeras.(Se avsnittet "Användning")
Kör diskmaskinen	Öppna vattenkranen och tryck på knappen Start/Pause. Maskinen kommer att starta efter cirka 10 sekunder.

Ändra program	1. En diskcykel kan ändras endast om den bara har gått en kort stund. Annars kan disk medlet redan ha släppts ut och vattnet tömts. I så fall måste diskmedelsfacket fyllas på nytt.2. Tryck på knappen Start/Pause, håll sedan programknappen intryckt i mer än 3 sekunder för att avbryta pågående program.3. Välj ett nytt program.4. Starta om diskmaskinen.	Öppna luckan försiktigt.Het ånga kan strömma ut när luckan öppnas!
Lägga till glömt disk-gods i diskmaskinen.	1. Tryck på knappen Start/Pause för att stoppa maskinen.2. Öppna luckan.3. Sätt in ytterligare diskgods.4. Stäng luckan och tryck sedan på knappen Start/Pause. Diskmaskinen startar på nytt efter 10 sekunder.
Om maskinen stängs av under en diskcykel.	Om maskinen stängs av under en diskcykel, välj önskad diskcykel på nytt när du sätter på maskinen igen och starta cykeln på vanligt sätt.
Stäng av maskinen	När diskcykeln har avslutats piper maskinen 8 gånger och stannar sedan.Stäng av maskinen med Power-knappen.Om du inte gör det stängs maskinen av automatiskt efter 30 minuter.
Stäng vattenkranen, töm korgarna.	Varning: vänta en stund (cirka 15 minuter) innan du tömmer diskmaskinen för att undvika att hantera diskgodset medan det är varmt.

INSTALLATIONSANVISNINGAR

Obs! Vatten- och elledningar bör installeras av kvalificerade tekniker.

WARNING! Ta ut stickproppen ur eluttaget innan du installerar diskmaskin.

FÖRBEREDELSER FÖR INSTALLATION

Diskmaskinen bör placeras nära befintligt vatteninlopp, avlopp och eluttag.

Det är lämpligt att placera diskmaskinen nära en diskho för att underlätta dragning av avloppsslangen.

PLACERING AV MASKINEN

Ställ maskinen på önskad plats. Maskinens baksida ska vara i kontakt med väggen och sidorna med intillig-gande skåpstommar eller väggar. Diskmaskinen levereras med slangar för inlopp och avlopp av vatten. Dessa kan anslutas på maskinens vänstra eller högra sida, beroende på lokala förhållanden.

OM ELANSLUTNING

WARNING!

För personlig säkerhet:

• Anslut inte maskinen via en förlängningskabel eller en adapter.
• Skyddsjordförbindelsen får under inga omständigheter brytas eller avlägsnas.

Elektriska krav

Titta på märkskylten för att säkerställa att maskinen ska matas med samma spänning som nätet levererar, och sätt i stickproppen i eluttaget. Säkerställ att eluttaget är avsäkrat med en trög smältsäkring eller automatsäkring för 10 A. Maskinen bör anslutas till en separat avsäkrad grupp. Säkerställ korrekt jordning före användning

Elektrisk anslutning

Stickproppen får endast sättas i jordade eluttag. Om eluttaget som maskinen ska anslutas till inte passar för maskinens stickpropp, låt en elektriker byta eluttaget istället för att använda en adapter eller liknande, efter- som sådana kan orsaka överhettning och brand.

VATTENANSLUTNING

Kallvattenanslutning

Anslut kallvattenslangen till en gängad 3/4"-anslutning och dra åt den ordentligt. Om vattenledningarna är nya eller inte har använts under en längre tid, låt först vattnet rinna ett tag, tills det är klart och fritt från föroreningar. Om denna försiktighetsåtgård inte vidtas finns det risk att vatteninloppet blockeras av föroreningar, vilket kan skada maskinen.

Observera följande: Om den medföljande slangen inte passar din kran, köp en adapter i din lokala VVS-butik.

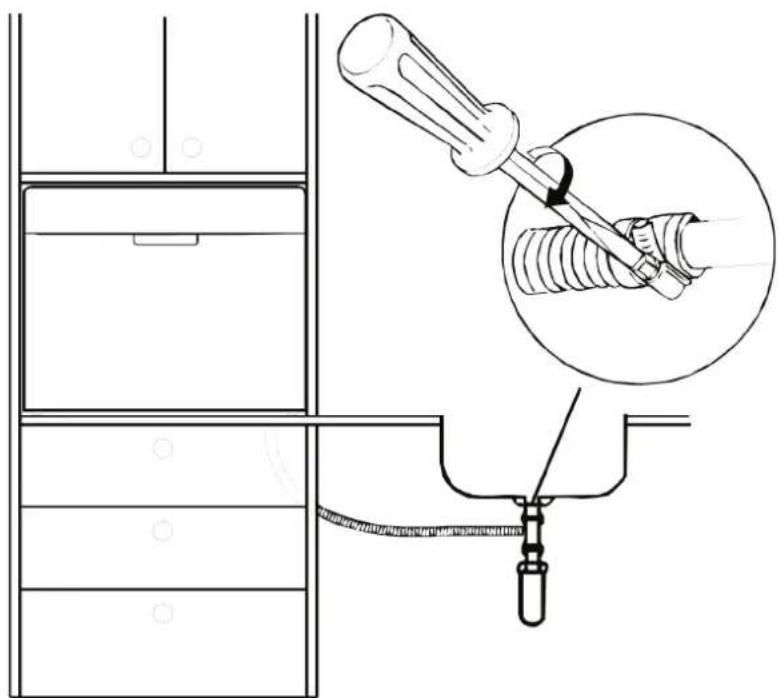

ANSLUTNING AV AVLOPPSSLANGAR

För ner avloppsslangen i ett avloppsrör med en diameter på minst 4 cm, eller dra den till diskhon. Var noga med att inte böja den kraftigt eller klämma den. Den öppna änden av slangen får placeras max. 60 cm över den yta som maskinen står på. Den får inte sänkas ned i vatten då det kan bli backflöde.

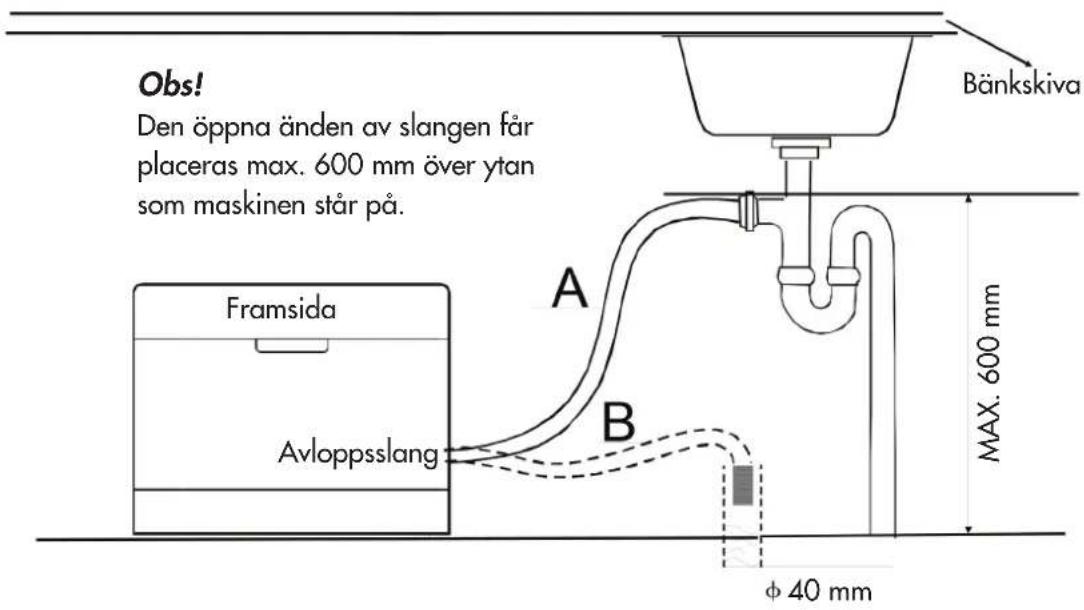

PLACERA AVLOPPSSLANGEN ANTINGEN ENLIGT METOD A ELLER METOD B

Obs! Den öppna änden av slangen får placeras max. 600 mm över ytan som maskinen står på. Bänkskiva A B Avloppsslang MAX. 600 mm φ 40 mm

Hur man tömmer överflödigt vatten från slangar

Avloppsslangen bör placeras 40-100 cm över golvet och bör inte förlängas. I annat fall kan inte enheten tömma ur smutsvattnet ordentligt.

Vattenanslutning

Anslut avloppsslangen. Avloppsslangen måste installeras korrekt för att undvika vattenläckage.

Se till att avloppsslangen inte är böjd eller klämd.

Förlängningsslang

Om du mot förmodan behöver förlänga avloppsslangen, använd en slang av samma typ.

START AV DISKMASKINEN

Kontrollera följande saker innan diskmaskinen startas.

• Diskmaskinen står horisontellt och är väl fixerad.
• Inloppsventilen är öppen.
• Inloppsslangens anslutningar är väl åtdragna och läcker inte.
• Kabeln är ordentligt ansluten.
• Spänningen är påslagen.
• Inlopps- och avloppsslangarna har inga veck.
• Allt förpackningsmaterial och alla dokument har tagits ut ur maskinen.

Obs! Efter installation, behåll denna bruksanvisning.

Innehållet i denna bruksanvisning är till stor hjälp för användarna.

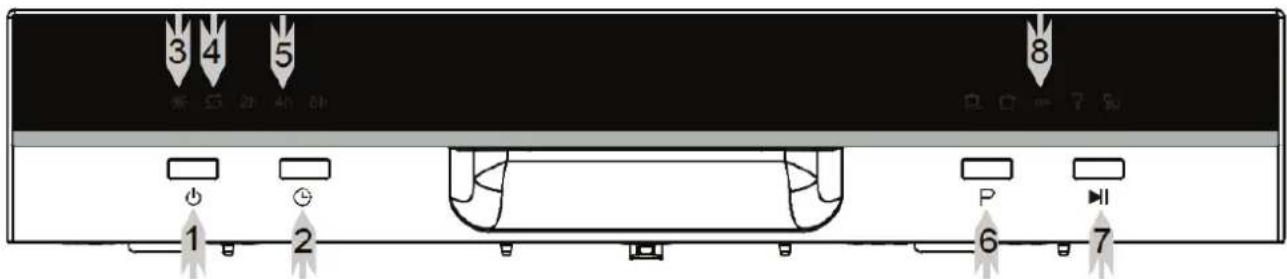

MANÖVERPANELEN

VIKTIGT

För att diskmaskinen ska fungera optimalt, läs bruksanvisningen noggrant innan du använder den för första gången.

3 4 5 1 2 6 7 8 P 7

1 Power-knapp: För att sätta på/stänga av strömmen.
2 Fördröjningsknapp: Används för att fördröja start av diskcykeln.
3 Varningslampa för sköljmedel: Tänds när sköljmedelsdoseraren behöver fyllas.
4 Varningslampa för salt: Tänds när salt behöver fyllas på.

5 Fördröjningstid: 2, 4, 6 eller 8 timmar kan väljas. (6h: 2h- och 4h- symbolerna lyser samtidigt).
6 Diskprogramväljare: Tryck på knappen för att välja diskprogram.
7 Start/Pause-knapp: Tryck på knappen för att starta eller pausa diskmaskinen.
8 Programindikeringslampa.

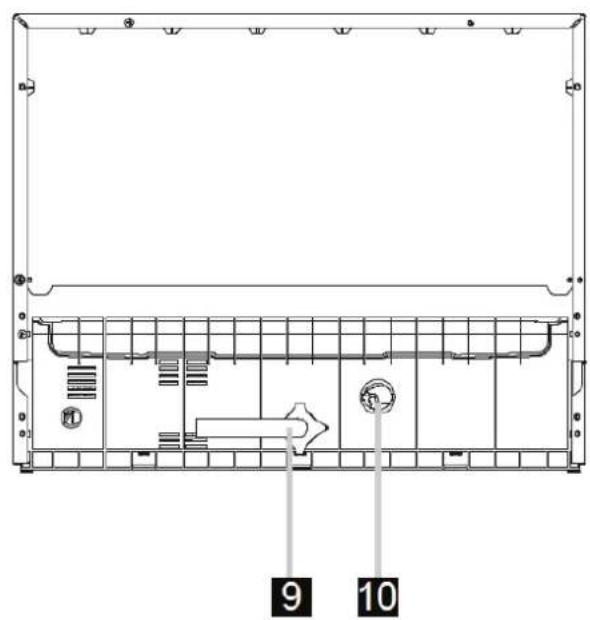

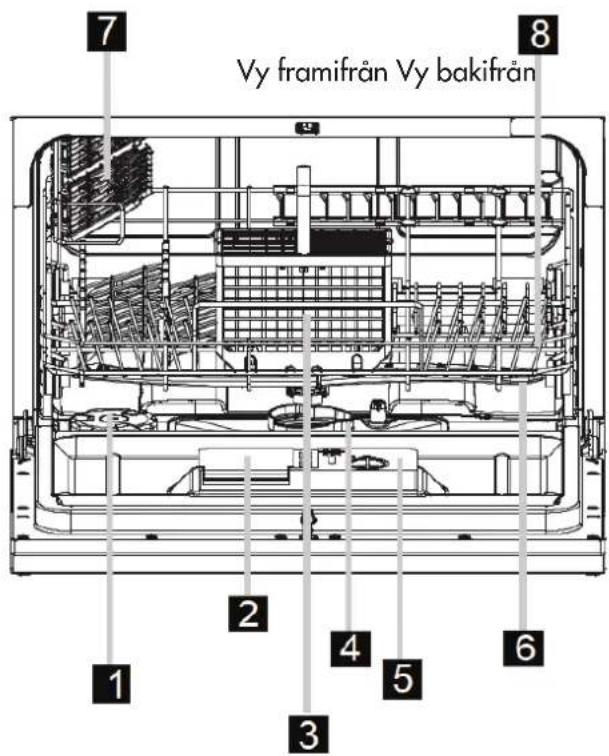

Vy framifrån Vy bakifrån 1 2 3 4 5 6 7 8

9 10

DISKMASKINSFUNKTIONER

1 Saltbehållare
2 Diskmedelsfack
3 Bestickkorg
4 Filterenhet
5 Sköljmedelsdoserare

6 Spolarm
7 Kopphylla
8 Korg
9 Vatteninloppsanslutning
10 Avloppsanslutning

INNAN DU ANVÄNDER MASKINEN FÖRSTA GÅNGEN

A. FYLLA SALT I SALTENHETEN

Använd alltid salt avsett för diskmaskiner.

Saltenheten sitter under korgen och fylls på följande sätt:

Obs!

• Använd endast salt som är speciellt avsett för diskmaskiner! Alla andra typer av salt som inte är speciellt avsedda för användning i diskmaskiner, särskilt bordssalt, skadar saltenheten. Vid skador som orsakats av användning av olämpligt salt ger tillverkaren ingen garanti och åtar sig inget ansvar för eventuella skador.
• Fyll på salt endast omedelbart före start av ett fullständigt diskprogram. Detta förbygger att saltkorn eller saltvatten ligger kvar i botten av maskinen under längre tid, vilket kan orsaka korrosion.

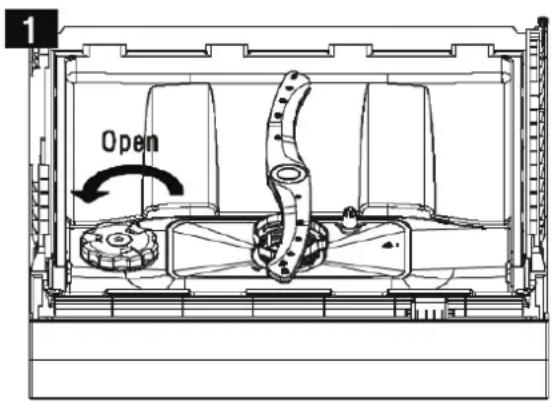

1 Open

A Ta bort korgen och skruva av locket på saltbehållaren. (bild 1)
B Före den första disken, håll 1 liter vatten i saltbehållaren på maskinen.

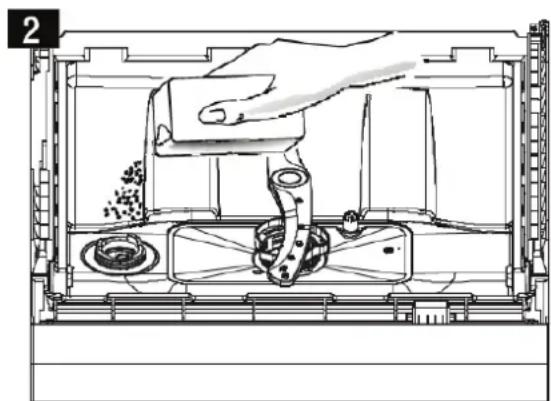

C Placera den medföljande tratten i hålet och håll i ca 1 kg salt.
Det är normalt att lite vatten rinner ut ur saltbehållaren. (bild 2)
D Efter fyllning av behållaren, skruva på locket ordentligt medurs.
E Vanligtvis slocknar saltvarningslampan inom 2-6 dagar efter att saltbehållaren har fyllts på med salt.
F Starta ett diskprogram omedelbart efter påfyllning av salt i saltbehållaren (välj gärna ett snabbprogram).
Annars kan filtersystemet, pumpen eller andra viktiga delar av maskinen skadas av saltvatten. I sådana fall gäller inte garantin.

Obs!

1. Saltbehållaren får endast fyllas på om varningslampan för salt på manöverpanelen är tänd. Beroende på hur snabbt saltet löser sig kan saltets varningslampa fortsätta att vara tänd en tid efter att saltbehållaren har fyllts på.
   Om det inte finns någon varningslampa för salt på manöverpanelen (gäller för vissa modeller), kan du uppskatta när du ska fylla på salt genom att räkna antalet cykler som diskmaskinen har körts.

2. Om det finns spill av salt i maskinen, kör ett sköljprogram eller snabbprogram för att ta bort överflödigt salt.

JUSTERA SALTDOSERINGEN

Stäng luckan inom 60 sekunder efter att strömmen slagits på, tryck in knappen Start/Pause och håll den in-tryckt i 5 sekunder. Därmed övergår maskinen till inställningsläge.

Tryck upprepade gånger på knappen Start/Pause för att välja dosering beroende på lokal vattentyp. Dose-ringsnivåerna visas i följande ordning: H1 -> H2 -> H3 -> H4 -> H5 ->H6

Om du inte gör någonting på fem sekunder återgår maskinen från inställningsläget till stand by-läge. Det finns 6 olika nivåer av saltdosering. Välj nivå enligt tabellen nedan:

Vattenhärdhetsgrad		Inställning av saltdosering	Visning på displayen
dH^1)	mmol/ I^2)
0-5 0-0,9 1 H1: Snabb
6-11 1,0-2,0		2
12-17 2,1-3,0 3			H3: Glas och Snabb
18-22 3,1-4,0 4 * H4: ECO
23-34 4,1-6,1 5	H5: ECO och Snabb
35-45 6,2-8,0 6	H6: ECO och Glas

Obs!

1) Tysk enhet för vattenhärdhet
2) millimol per liter, internationell enhet för vattenhärdhet
*) fabriksinställning

Kontakta din lokala vattenleverantör för att få veta vilken hårdhetsgrad ditt vatten har

B. FYLL SKÖLJMEDELSDOSERAREN

Sköljmedelsdoserare

Sköljmedel släpps under slutsköljningen för att hindra att vattnet bildar droppar på diskgodset. Droppar som torkar kan lämna fläckar och ränder. Detta förbättrar samtidigt torkningen eftersom vattnet rinner av diskgodset bättre. Diskmaskinen är konstruerad för att använda flytande sköljmedel. Sköljmedelsdoseraren sitter innanför luckan bredvid diskmedelsfacket. För att fylla doseraren, öppna locket och håll sköljmedel i doseraren tills nivåindikatorn blir helt svart.

Sköljmedelsbehållaren rymmer 110 ml.

Funktion hos sköljmedlet

Sköljmedel tillsätts automatiskt under den sista sköljningen, vilket säkerställer noggrann sköljning och förebygger torkfläckar och ränder.

Obs!

Använd endast sköljmedel som är avsett för diskmaskiner. Fyll aldrig sköljmedelsdoseraren med några andra ämnen (t.ex. diskmaskinsrengöringsmedel eller flytande diskmedel). Detta skulle skada maskinen.

När ska sköljmedelsdoseraren fyllas på?

Om det inte finns någon varningslampa för sköljmedel på manöverpanelen kan du bedöma mängden sköljmedel i behållaren med hjälp av den optiska nivåindikatorn intill locket. När sköljmedelsbehållaren är full är hela indikatorfönstret mörkt. Efterhand som sköljmedelsnivån sjunker blir den svarta punkten mindre. Du ska aldrig låta sköljmedelsnivån sjunka under 1/4 av max. nivå.

Efterhand som sköljmedelsnivån sjunker blir den svarta punkten mindre, så som illustreras nedan.

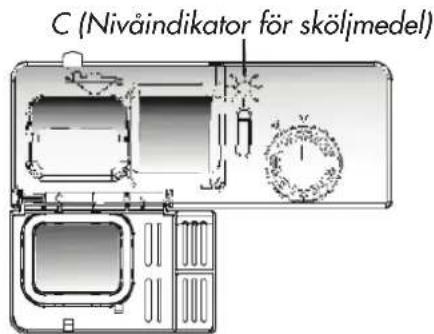

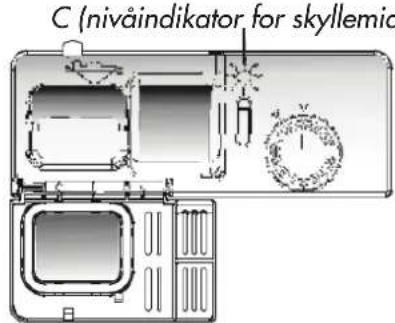

C (Nivändikator för sköljmedel)

Så här fyller du sköljmedelsdoseraren

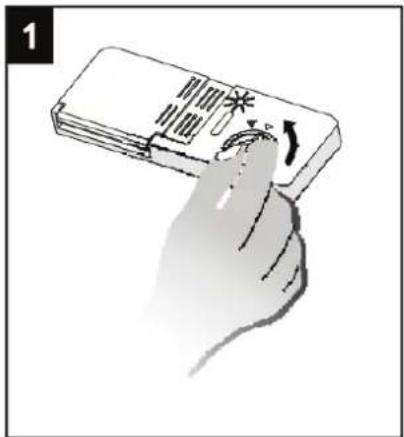

1 För att öppna doseraren, vrid locket till öppet läge (vänster pil) och lyft ur det.
2 Häll sköljmedel i doseraren, försiktigt så att det inte rinner över.
3 Sätt tillbaka locket genom att linjera det med den vänstra pilen och vrida det till stängt läge (höger pil).

Obs! Torka upp eventuellt utspillt sköljmedel med en absorberande trasa för att undvika skumbildning vid nästa disk. Glöm inte att sätta tillbaka locket innan du stänger luckan. Justera sköljmedelsdoseraren

Justeringsratt för sköljmedel

Sköljmedelsdoseraren har fyra eller sex lägen. Börja alltid med att ställa den i läge "4". Om det uppstår torkfläckar eller om diskgodset torkar dåligt, öka doseringen av sköljmedel genom att ta av locket och vrida ratten

4 3 5 2 6 1 ↑MAX

till "5". Om diskgodset fortfarande inte torkar ordentligt eller blir fläckigt, vrid ratten till nästa högre läge, tills disken torkar utan fläckar. Den rekommenderade inställningen är "4". (Fabriksinställningen är "4".)

Obs!

Öka doseringen om det finns vatten- eller kalkfläckar på diskgodset efter diskningen. Minska doseringen om det finns klibbiga vitaktig fläckar på disken eller en blåaktig film på glas eller knivblad.

C. DISKMEDEL

Diskmedel har kemiska ingredienser som löser upp smuts och transporterar ut partiklar ur diskmaskinen. De flesta maskindiskmedel i dagligvaruhandeln lämpar sig för ändamålet.

Nyare pulverformiga diskmedel är vanligen fosfatfria. Därmed uteblir fosfatets vattenavhärdande funktion. I detta fall rekommenderar vi att fylla salt i saltbehållaren även om vattnets hårdhet bara är 6 °dH. Om diskmedel utan fosfat används och vattnet är hårt kan det uppstå vita fläckar på tallrikar och glas. I sådana fall kan du använda mer diskmedel för att få bättre resultat. Diskmedel utan klor har begränsad blekande verkan. Kraftiga och färgade fläckar tas inte bort helt. I sådana fall kan du välja ett program med högre temperatur.

KONCENTRERAT DISKMEDEL

Beroende på den kemiska sammansättningen kan diskmedel delas in i två grundtyper:

• Konventionella alkaliska diskmedel med frätande komponenter
  • Lågalkaliska diskmedel med naturliga enzymer

DISKTABLETTER

Disktabletter av olika fabrikat löses med olika hastigheter. Därför kommer vissa disktabletter inte att lösas upp helt och utveckla sin fulla effekt vid korta program. Välj därför långa program när du använder disktabletter, så att alla rester av diskmedel avlägsnas helt.

Obs! Disktabletter ska endast användas i modeller med 3 i 1-funktion eller 3 i 1-program.

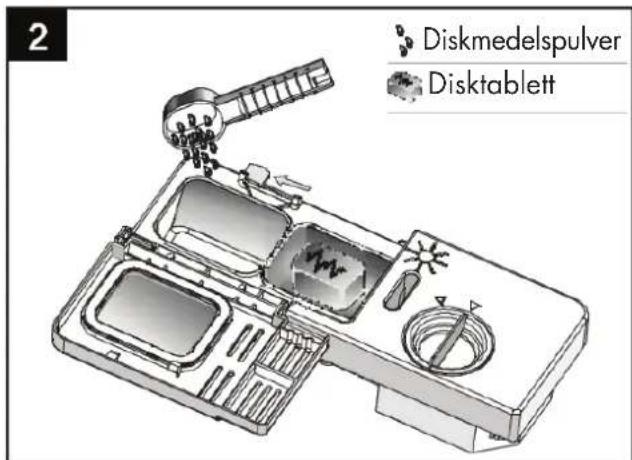

DISKMEDELSFACK

Diskmedelsfacket måste fyllas vid början av varje diskcykel, enligt anvisningarna i diskprogramtabellen. Denna diskmaskin använder mindre diskmedel och sköljmedel än konventionella diskmaskiner. I allmänhet behövs endast en matsked diskmedel för en normal disk. Vid hårdare smutsat diskgods krävs mer diskmedel. Tillsätt alltid diskmedlet strax innan diskmaskinen ska startas. Annars kan det bli fuktigt och löser sig inte på rätt sätt.

1 Tryck in spärren för att öppna

2 Diskmedelspulver Disktablett

Obs!

• Om locket är stängt: tryck på spärrknappen. Locket fjädrar upp.
• Tillsätt alltid diskmedlet strax innan maskinen startas.
• Använd endast diskmedel som är avsett för diskmaskiner.

WARNING!

Maskindiskmedel är frätande!

Var noga med att hålla det utom räckhåll för barn.

Korrekt användning av diskmedlet

Använd endast diskmedel speciellt avsett för användning i diskmaskiner. Håll diskmedlet färskt och torrt. Häll inte pulverformigt diskmedel i diskmedelsfacket förrän strax innan maskinen ska startas.

FYLL PÅ DISKMEDEL

Fyll diskmedelsfacket med diskmedel. Märkningen anger doseringsnivåer, så som visas till höger:

A Här placeras diskmedlet för huvuddisken

B Här placeras diskmedlet för fördisken.

Följ tillverkarens anvisningar för dosering och lagring.

Dessa anges på förpackningen.

Stäng locket och tryck på det tills det läses i stängt läge.

Om disken är kraftigt smutsad, håll diskmedel även i fördiskfacket. Detta diskmedel används under fördiskfasen.

Obs!

• Observera att behovet av diskmedel kan variera med graden av nedsmutsning och den lokala vattenhärdheten.
• Följ tillverkarens rekommendationer på förpackningen.

A B

FYLL PÅ DISKMASKINENS KORG

REKOMMENDATION

Välj köksredskap som har märkningen att de tål maskindisk.

- Använd ett milt diskmedel som beskrivs som "skonsamt".

För ömtåligt diskgods, välj ett program med låg temperatur.

FÖLJANDE TYPER AV DISKGODS LÄMPAR SIG INTE FÖR MASKINDISK:

• Bestick med handtag i trä, porslin eller pärlemor.
• Plastredskap som inte är värmebeständiga
• Äldre bestick med limmade delar som inte är temperaturbeständiga
• Bestick eller porslinsföremål av komposittyp
• Tenn- och kopparföremål
• Kristallglas
• Stälföremål som kan rosta
• Brickor och skärbrädor av trä
• Föremål tillverkade av syntetfibrer lämpar sig mindre bra för maskindisk
• Vissa typer av glas kan bli matt efter ett stort antal diskar
• Silver- och aluminiumföremål tenderar att missfärgas vid maskindiskning
• Glaserat diskgods kan blekna om det maskindiskas ofta

ATT TÄNKA PÅ FÖRE OCH EFTER FYLLNING AV DISKMASKINENS KORG

För bästa diskresultat, följ dessa anvisningar för fyllning av korgen.

Funktioner och utseende hos korg och bestickkorg kan variera mellan olika modeller.)

Skrapa bort större matrester. Mjuka upp rester av inbränd mat i grytor och kastruller. Diskgodset behöver inte sköljas under rinnande vatten.

Placera diskgodset i diskmaskinen på följande sätt:

1 Vänd koppar, glas, kastruller/stekpannor etc. med öppningen nedåt.

2 Krökta föremål och föremål med urtag ska placeras så att vatten kan rinna av.

3 Alla redskap ska ställas säkert så att de inte kan välta.

4 Alla redskap ska placeras så att spolarmen kan rotera fritt under diskning.

Obs! Mycket små föremål bör inte diskas i diskmaskinen eftersom de lätt kan falla ur korgen.

- Porslin och bestick får inte ligga inuti andra föremål eller täcka över varandra.

- För att undvika skador på glas får de inte ställas i kontakt med varandra.

- Knivar med långa blad ska inte placeras stående.

- Långa och/eller vassa redskap, som förskärare, måste läggas horisontellt i korgen.

- Undvik att överfylla diskmaskinen. Detta är viktigt för goda diskresultat och för att hålla ner energiförbrukningen.

FYLLNING AV KORGEN

Placera porslin och kokkärl så att de inte kan flyttas av vattenstrålarna.

IN 1 2 3 4 5 6 7 8 9 10 11

1 2 Mellanstor serveringsskål1 Ko 3 3 4 Tefat 5 6 6 Ovalt fat5 Djupt fat 7 8 Djupa tallrikar7 Tallrikar 9 10 9 Dessertfat 10 Bestickkorg 11

11 Serveringsskedar

BESTICKKORG

Låt inga bestickdelar sticka ut genom korgens botten.

För personlig säkerhet och för bästa diskresultat, placera besticken i bestickkorgen på följande sätt:

• Låt inte besticken haka i varandra.
• Placera besticken med handtagen nedåt.
• Placera dock knivar och andra farliga redskap med handtagen uppåt.

STARTA ETT DISKPROGRAM

DISKPROGRAMTABELL

Program	Programinformation Programmets	delar	Diskmedelfördisk/huvuddisk	Disk-tid(min)	Energi(kWh)	Vatten(l)	Skölj-medel
Intensiv För[1068]	kraftigt smutsad disk, ochnormalsmutsade kastruller,stekpannor, tallrikar etc. medintorkade rester.	Fördisk (50 °C)Disk (70 °C)SköljningSköljningSköljning (70 °CTorkning	3/15 g(eller 3 i 1)	140 0,9	10 •
Normal För[8867]	normalsmutsad disk, somkastruller, tallrikar, glas ochlätt smutsade stekpannor.	FördiskDisk (60 °C)SköljningSköljning (70 °CTorkning	3/15 g(eller 3 i 1)	120 0,7	8 •
ECO(*EN50242)ECO	Detta är standardprogrammet. Det lämpar sig för nor-malsmutsat porslin och det ärdet mest effektiva program-met sett till kombinationen avenergi- och vattenförbrukningför denna typ av porslin.	FördiskDisk (50 °C)SköljningSköljning (70 °CTorkning	3/15 g(eller 3 i 1)	180 0,61	6, 5 •
Glas För[11W83]	lätt smutsad disk, somglas, kristall och fint porslin.	Disk (45 °C)SköljningSköljning (60 °CTorkning	18 g(eller 3 i 1)	75 0, 57	•
Snabb Ett[12287]	kortare diskprogram förlätt smutsad disk och snabb-disk.	Disk (40 °C)SköljningSköljning (40 °C)	15 g	30 0,23	6

För att uppfylla standardprestanda, dvs EN 50242, se till att använda ekonomidiskcykeln för testet.

START AV MASKINEN

Start av en diskcykel ...

Dra ut korgen (se avsnittet "Fyll diskmaskinens korg").

Häll i diskmedel.

Sätt stickproppen i eluttaget. Maskinen matas med 220-240 V AC 50 Hz.

(Eluttaget ska vara avsäkrat för 10 A 250 V AC)

Se till att vattentillförseln har fullt tryck.

Tryck upprepade gånger på programknappen för att stega mellan diskprogrammen i följande ordning:

ECO -> Glas -> Snabb-> Intensiv -> Normal

När ett program väljs tänds motsvarande indikeringslampa. Tryck sedan på knappen Start/Pause. Därmed startar diskmaskinen.

Obs! När du trycker på knappen Start/Pause för att pausa under diskning, kommer programlampan att sluta blinka och diskmaskinen ger en summersignal varje minut, tills du trycker på knappen Start/Pause för att starta om.

BYTE AV PROGRAM

Förutsättning: Du kan byta diskprogram under förutsättning att det först valda programmet bara har gått en kort stund. Annars kan diskmedlet redan ha släppts ut och vattnet tömts ur maskinen. I sådana fall måste diskmedelsfacket fyllas på nytt (se avsnittet "Fyll diskmedelsfacket").

Tryck på knappen Start/Pause för att pausa maskinen med luckan stängd. Håll knappen Start/Pause intryckt i mer än tre sekunder så övergår maskinen till stand by-läge. Då kan du välja ett annat program och starta om maskinen (se avsnittet "Start av en diskcykel ...").

Obs! Om du öppnar luckan under diskning kommer maskinen att pausa. När du stänger luckan och tryck på knappen Start/Pause, kommer maskinen att återuppta det valda programmet efter 10 sekunder.

Programlamporna visar tillståndet i diskmaskinen:

a) En av programlamporna lyser med fast sken --- stand by eller paus

b) En av programlamporna blinkar --- diskning pågår

Vid slutet av diskcykeln

När diskprogrammet är genomfört ljuder summern i 8 sekunder, varefter maskinen stoppas.

- Stäng av diskmaskinen

1. Stäng av diskmaskinen genom att trycka på ON/OFF-knappen.

2. Stäng vattenkranen!

- Öppna luckan försiktigt.

Varmt porslin är känsligt för stötar. Låt diskgodset svalna cirka 15 minuter innan du tömmer maskinen.

• Tömning av diskmaskinen

Det är normalt att diskmaskinen är våt inuti.

WARNING!

Öppna inte luckan under pågående disk. Vattnet kan orsaka brännskador.

UNDERHÅLL OCH RENGÖRING

FILTERSYSTEM

Filtret hindrar större matrester och andra fasta föremål att komma in i pumpen.

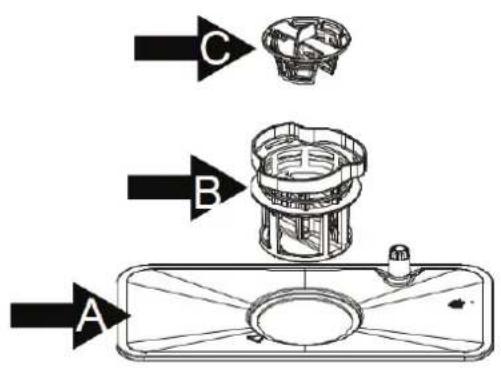

Filtersystemet består av ett grovfilter, en platt filter (huvudfilter) och ett mikrofilter (finfilter).

A B C

Huvudfilter A

Matrester och smutspartiklar som fastnar i detta filter finfördelas av en särskild stråle på spolarmen och sköljs ut genom avloppsslangen.

Finfilter B

Detta filter håller kvar smutspartiklar och matrester i sumpen, så att de inte fastnar på diskgodset på nytt.

Grovfilter C

Större partiklar, till exempel benbitar eller glasskärvor som kan blockera avloppet, fångas i grovfiltret. För att ta bort föremål som har fastnat i grovfiltret, fatta handgreppet ovanpå filtret och lyft det.

Filterenhet

Filtret avlägsnar effektivt matrester från diskvattnet, så att vattnet kan återanvändas i diskcykeln.

För bästa funktion och diskresultat måste filterenheten rengöras regelbundet. Det är därför lämpligt att befria filtret från grövre partiklar inför varje diskcykel, genom att skölja filtret och filterkoppen under rinnande vatten. För att ta bort filterenheten, dra handtaget uppåt.

WARNING! Kör aldrig diskmaskinen utan filtren på plats. Felaktig montering av filter kan försämra funktionen hos maskinen och skada tallrikar och bestick.

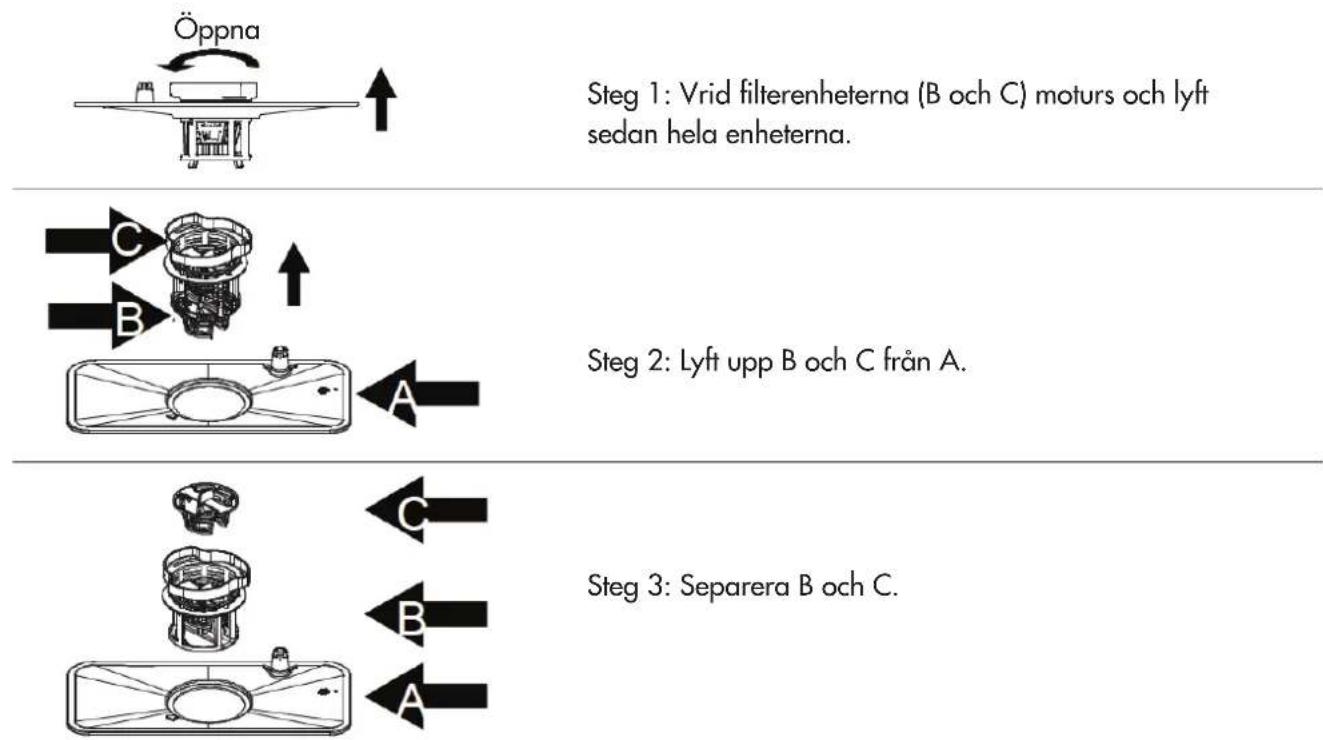

Öppna Steg 1: Vrid filterenheterna (B och C) moturs och lyft sedan hela enheterna. C B A Steg 2: Lyft upp B och C från A. C B A Steg 3: Separera B och C.

Obs! Utför stegen i ordningen steg 1 till steg 3 för att ta bort filterenheten. Utför stegen i ordningen steg 3 till steg 1 för att sätta tillbaka filterenheten.

Notera:

Hela filterenheten bör rengöras en gång i veckan.

Rengöring av filter

För att rengöra grovfiltret och finfiltret, använd en diskborste. Sätt ihop filterenhetens delar så som visas i figurerna på föregående sida, sätt filterenheten på sin plats i diskmaskinen och tryck den nedåt.

VÅRD AV DISKMASKINEN

Manöverpanelen kan rengöras med hjälp av en lätt fuktad trasa. Efter rengöring, var noga med att torka den ordentligt. Diskmaskinens utsida kan behandlas med vaxpolish av god kvalitet.

Använd aldrig vassa föremål, skursvampar eller starka rengöringsmedel på någon del av diskmaskinen.

För att rengöra tätningen runt luckan, använd endast en mjuk, varm och fuktig trasa. För att undvika att fukt tränger in i låsmekanismen och de elektriska komponenterna, använd inte sprayformiga rengöringsmedel.

WARNING!

- Använd aldrig en spray för att rengöra luckan eftersom fukt kan tränga in i och skada låsmekanismen och de elektriska komponenterna.

- Använd inte slipande rengöringsprodukter eller pappersduk eftersom det kan ge repor eller fläckar på ytan av rostfritt stål.

Frotskydd

Undvik att placera diskmaskinen på platser där temperaturen kan bli under 0°C. Om eneheten lämnas i ett ouppvärmt utrymme över vintern bör man;

1. Dra ur stickproppen.
2. Stäng av vattenkranen och koppla loss inloppsslangen från vattenventilen på maskinen.
3. Töm vattnet från inloppsslangen och vattenventilen (använd en kastrull för att samla upp vattnet)
4. Koppla tillbaka inloppsslangen till vattenventilen.

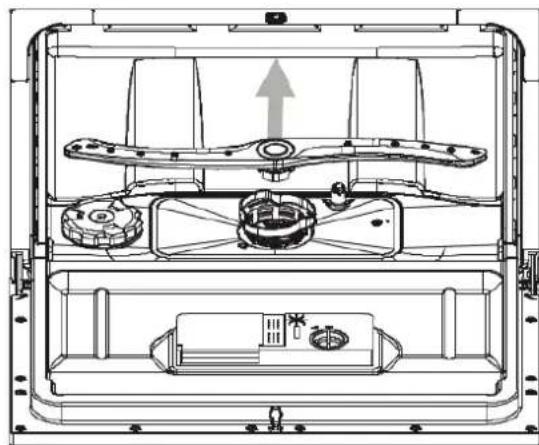

5. Ta ut filterenheten och använd en svamp för att suga upp vattnet ur sumpen.

Obs! Om maskinen inte fungerar på grund av frost, kontakta en auktoriserad servicetekniker.

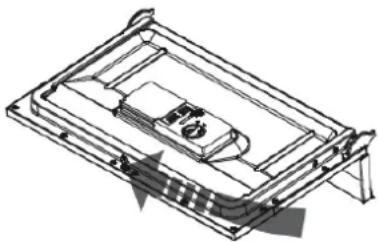

Spolarmen kan lätt tas av för periodisk rengöring av munstyckena, så att de inte sätts igen. Rengör dem under rinnande vatten och sätt noggrant tillbaka dem i sina säten. Kontrollera att dess rotationsrörelse inte hindras på något sätt.

Hur du håller din diskmaskin i god kondition

- Efter varje diskcykel Efter varje diskcykel, stäng vattenkranen för inloppsvatten och lämna luckan på glänt så att fukt och lukt kan vädras ut.

- Ta ut stickproppen ur eluttaget. Före rengöring eller underhåll, ta alltid ut stickproppen ur eluttaget.

- Använd inga lösningsmedel eller slipande rengöringsprodukter. För att rengöra utsidan och gummikomponenterna på diskmaskinen, använd inte lösningsmedel eller slipande rengöringsprodukter.

Använd endast en trasa med varmt vatten och handdiskmedel.

För att ta bort fläckar och beläggningar på diskmaskinens insida, använd en trasa fuktad med vatten och lite ättika, eller en rengöringsprodukt som är speciellt avsedd för diskmaskiner.

- När diskmaskinen inte ska användas under en längre tid Vi rekommenderar att du kör en diskcykel med diskmaskinen tom och sedan tar ut stickproppen ur eluttaget, stänger vattenkranen och lämnar luckan på glänt. Detta ökar lucktätningens livslängd och förebygger dålig lukt inuti maskinen.

- Att flytta maskinen Om maskinen måste flyttas, försök att hålla den i stående läge. Om det är absolut nödvändigt, kan den läggas ner på sin baksida.

- Tätningar En av de faktorer som orsakar lukt i diskmaskinen är matrester som blir kvar i tätningarna. Regelbunden rengöring med en fuktig svamp förhindrar att detta inträffar.

Innan du ringer för service följ felsökningsschemat

TEKNISKA PROBLEM
Problem Möjlig orsak Lösning
Disksmaskinen startar inte Luckan	är inte ordentligt stängd Stäng luckan
	Enheten är inte ansluten till eluttaget	Anslut elkontakten till ett eluttag
	Enheten är påslagen Tryck på on- knappen och välj ett program
Tömningspumpen fungerar inte ordentligt	Översvämningsskyddet har varit igång	Koppla bort den från elnätetKoppla ifrån vattenintagetRing efter en kvalificerad tekniker

ALLMÄNNA PROBLEM
Problem Möjlig orsak Lösning
Rester av maskindiskmedlet finns kvar i facket när programmet är avslutat	Diskmedelsfacket var fortfarande fuktigt när diskmedlet hälldes i	Se till att facket är torrt innan diskmedlet hålls i
Diskmedelsfackets lucka kan inte stängas ordentligt	Tilltäppta rester av diskmedel blockerar haken	Rengör haken
Knackande ljud i diskmaskinen En	spolarm knackar mot något föremål i korgen	Avbryt programmet och placera om föremålen som påverkar spolarmen. Se avsnittet Ladda diskmaskinen
Fläckar visas på glas och bestick $	sköljmedelsdosan är för högt inställd	Ändra ratten för sköljmedelsdispensen till en lägre nivå
Tallrikar, bestick och glas är inte torra	Mängden sköljmedel kanske är otillräckligt eller så är behållaren nästan tom	Fyll på behållaren, justera mängden sköljmedel till en högre inställning eller byt märke på sköljmedlet
	Porslinet har tagits ut från diskmaskinen för tidigt	Låt porslinet vara kvar i diskmaskinen tills du hör ett ljudligt ljud
Vita beläggningar är synliga på besticken och porslinet, grumlighet uppstår på glasföromål, film kan torkas bort	Inte tillräckligt med sköljmedel används	Fyll på behållaren, justera mängden sköljmedel till en högre inställning eller byt märke på sköljmedlet

Allmänna problem forts.

	Det finns inte tillräckligt med salt i behållaren	Fyll på saltbehållaren
	Saltbehållarens lock har inte skruvats på korrekt	Se till att den skruvas tillbaka korrekt
	Fel diskmedel har använts Byt disk	medel. Använd ett standard diskmedelpulver
	Saltförbrukningen är inställd för lågt	Välj en högre inställning för saltförbrukningen
Glasföremål är matta och missfärgade, film kan inte torkas bort	Glasföremålet är inte diskmaskinssäkert. Ytorna är påverkade	Tvätta glasföremål som inte är diskmaskinssäkra för hand
Te eller läppstiftsfläckar har inte tagits bort helt och hållet	Disktemperaturen hos det valda programmet är för lågt	Välj ett program med en högre disktemperatur
	Blekeffekten som diskmedlet som används är för låg	Byt diskmedel
	Glömt att skölja bort eller ta bort fläckar med en servett innan diskningen	Förskölj eller ta bort fläckar med en servett innan diskningen

FELKOD
Kod Betydelse Möjliga orsaker
Lampan för snabbprogram blinkar snabbt	Onormalt lång fyllningstid Vattenkranen har inte öppnats,flödet är för lågt eller vatten-trycket är för lågt
ECO-lampan blinkar snabbt Vattenläckage Någon del av maskinen läcker
TEKNISK INFORMATION
Artikelnummer 43-001
Modellnummer CBD6600V

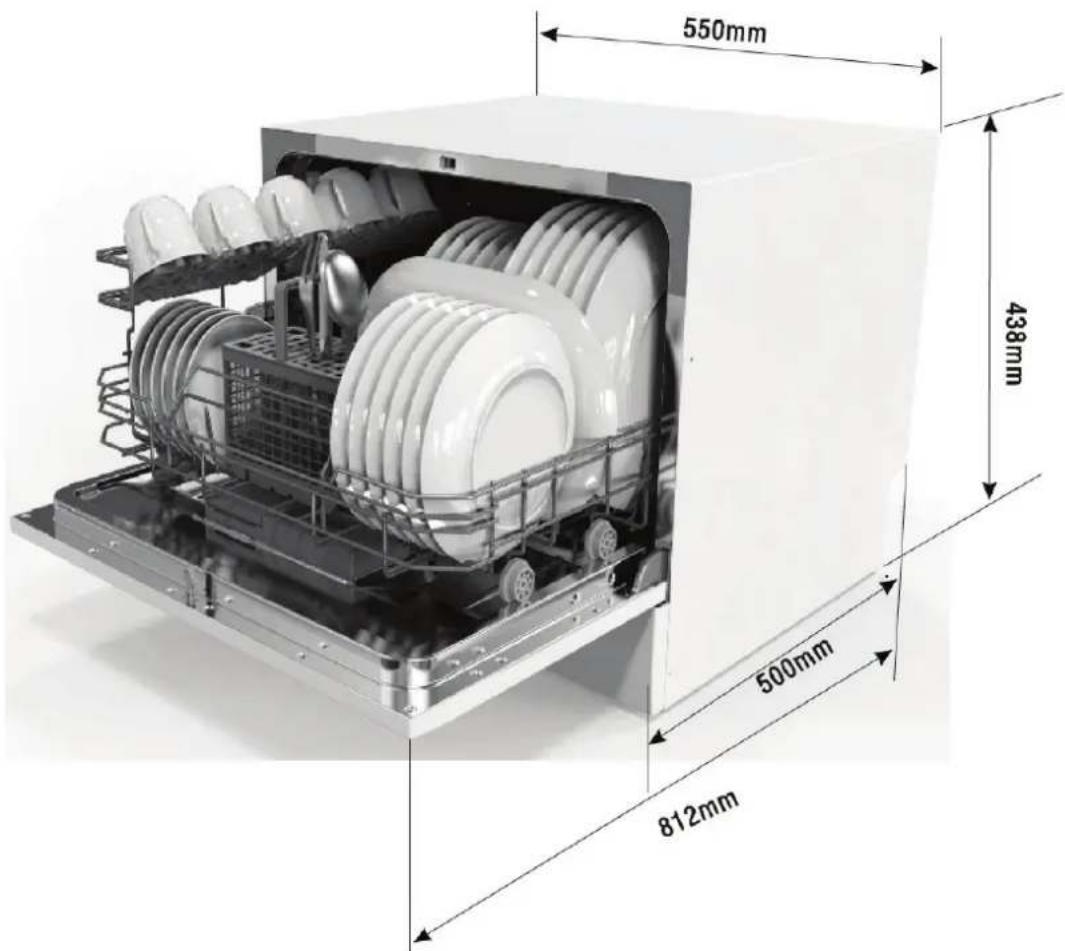

Mått 550 mm (B) x 500 mm (D) x 438 mm (H)
Kapacitet 6 kuvert
Energieffektivitetsklass A+
Elförbrukning i Av-läge 0,45 W
Strömförbrukning på viloläge 0,45 W
Årlig energiförbrukning Energiförbrukning	74 kWh per år, baserat på 280 standarddiskprogram med påfyllning av kallt vatten och förbrukningen på lågenergilägena. Faktisk energiförbrukning beror på hur produkten används
Energiförbrukning för normalt diskprogram	0,61 kWh
Programmets längd för normalt diskprogram	180 min
Normalt diskprogram ECO	Detta är programmet som används för informationen på energietiketten och är lämpligt för rengöring av normalt smutsad disk. Det är det effektivaste programmet vad gäller kombination av energi- och vattenförbrukning för den typen av disk
Torkeffektivitetsklass	Torkeffektivitetsklass är A, på en skala med A (mest effektiv) till G (minst effektiv)
Årlig vattenförbrukning Vattenförbrukningen	1820 liter på år, baseras på 280 standarddiskprogram. Faktisk vattenförbrukning beror på hur produkten används
Vattentryck som krävs 0,04 - 1,00 MPa
Strömförbrukning 1170-1380 W
Bullernivå 49 dB(A) re 1 pW
Märkesspänning 220-240V ~50Hz
Skyddsnivå mot vatteningång	IPX1
Montering	Fristående

• Eliminera diskmaskinens förpackningsmaterial korrekt.
• Allt förpackningsmaterial kan återvinnas.
• Plastdelar är märkta med standardiserade internationella förkortningar:

PE för polyeten, t.ex. skyddsplast

PS för polystyren, t.ex. stötdämpande material

POM för polyoximetylen, t.ex. plastklämmor

PP för polypropen, t.ex. saltenheten

ABS för akrylnitrilbutadienstyren, t.ex. manöverpanelen.

WARNING!

• Förpackningsmaterial kan vara farligt för barn!
• För att göra dig av med förpackningsmaterial och uttjänt maskin, åk till en återvinningsstation. Klipp av elkabeln och gör luckans lås oanvändbart.
• Förpackningsmaterial i kartong tillverkas av återvunnet papper och bör kastas i pappersinsamlingen för återvinning.
• Genom att säkerställa att produkten elimineras på rätt sätt bidrar du till att förebygga negativa konsekvenser för miljön.
• För mer detaljerad information om återvinning av denna produkt, kontakta din kommuns avdelning för avfallshantering.
• MATERIALÄTERVINNING: Kasta inte denna produkt som osorterat avfall. Produkten ska hanteras som specialavfall.

CONGRATULATIONS ON YOUR NEW ELIS&ELSA TABLE TOP DISHWASHER!

Når skal du fylle skyllemiddel på doseringsenheten?

Hvis det ikke finnes noen varsellampe for skyllemiddel på betjeningspanelet, kan du beregne mengden skyllemiddel i beholderen ved hjelp av den optiske niväindikatoren ved siden av lokket. Når skyllemiddelbeholderen er full, er hele indikatorvinduet mørkt. Etter hvert som skyllemiddelnivået synker, blir det svarte punktet mindre. Du må ikke la skyllemiddelnivået komme lavere enn 1/4 av maksimalt nivå.

Etter hvert som skyllemiddelnivået synker, blir det svarte punktet mindre, som vist nedenfor.

C (nivändikator for skyllemia)

Slik fyller du skyllemiddel i doseringsenheten

b) Hvis en av programlampene blinker: vasking pågår
