BRUKSANVISNING WLBC260-2WNO Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Obs!

• Felaktig användning av grästrimmern kan orsaka allvarlig personskada, skada på egendom och till att grästrimmern förstörs.
• Läs hela bruksanvisningen innan du börjar använda grästrimmern och försäkra dig om att du förstår hur reglagen fungerar och hur grästrimmern ska användas. Tillåt inte personer som inte läst bruksanvisningen och förstått hur grästrimmern fungerar att använda den.
• Barn får inte hantera eller leka med grästrimmern.

Varning: Barn, husdjur och åskådare ska vara på ett avständ av minst 15 m från grästrimmern när den används, stäng av omedelbart om någon kommer närmare.

Varning: Ljudnivå vid användning 108 dB.

Säkerhet

Produktmärkning med säkerhetssymboler på maskinen

Använd skyddshjälm, skyddsglasögon/visir och hörselskydd.

Använd skyddshandskar.

Använd skyddsskor.

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Stenar och andra föremål kan kastas iväg av grästrimmern.

Tillåt ingen annan än användaren att vara nära grästrimmern när den används. Barn, husdjur och åskådare ska befinna sig på ett avständ av minst 15 m från grästrimmern när den används.

Använd endast tillbehör som är godkända för hastighet upp till 8500 v/min.

Brandfara. Använd aldrig grästrimmern eller hantera bränsle i närheten av öppen eld eller på platser där gnistor kan uppstå. Rök aldrig vid tankning eller blandning av bränsle eller när bränsle hanteras på annat sätt.

Utsätt inte grästrimmern för fukt eller regn.

Vid kallstart: för chokereglaget uppåt. När motorn är varm: för chokereglaget neråt.

På/start.

Indikerar fara, varning eller att försiktighet ska iakttagas. Kan användas i samband med andra symboler och bilder.

Små föremål kan kastas iväg i hög hastighet vilket kan orsaka person-skada. Håll dig på säkert avständ från det roterande trimmerhuvudet.

Risk för fotskada orsakad av det roterande trimmerhuvudet.

Ljudnivån vid användning överensstämmer med EC Directive 97/98EC med tillägg av 2004/26EC, Annex IV.

Före start, tryck in primerpumpen 6 gånger tills bränsle passerar genom returslangen mellan förgasaren och bränsletanken.

Använd endast trimmerhuvud godkänt av tillverkaren eller försäljningsstället. Använd endast trimmerlina med en diameter på 2 mm (0,0079"). Använd aldrig slyklinga på denna modell. Trimmerhuvudet fortsätter att rotera efter det att grästrimmern slagits av.

Nödstopp.

Varning: Het yta, risk för brännskada.

Generella säkerhetsföreskrifter

Obs! Stäng av motorn före all service, justering och rengöring av grästrimmern.

1. Använd skyddsskor, åtsittande kläder och skyddsglasögon/visir, hörselskydd och hjälm.
2. Använd aldrig grästrimmern om du är trött, sjuk, upprörd eller under påverkan av alkohol, droger eller mediciner som gör dig trött.
3. Var alltid aktsam vid hantering av bränsle. Öppna tanklocket försiktigt och släpp ut trycket som kan ha uppkommit i tanken. Torka upp allt spill och flytta sedan grästrimmern till en säker plats minst 3 m från tankningsplatsen innan den startas.
4. Avlägsna alla antändningskällor, gnistor, öppna lågor, cigarretter etc. från platser där bränsle blandas, hanteras eller förvaras.

Håll barn, husdjur och åskådare på ett avständ av minst 15 m från den plats där grästrimmern används. Stäng omedelbart av grästrimmern om någon kommer närmare än 15 m.

En ljudnivå på 108 dB uppstår när grästrimmern används.

1. Rök inte under tankning eller under arbete med grästrimmern.
2. Följ alla regler för brandskydd. Det är användarens ansvar att informera sig om lokala och nationella regler för brandskydd.
3. Håll alltid grästrimmern stadigt i båda handtagen med fingrarna på en sida av handtaget och tummen på andra sidan när motorn är startad.
4. Vidrör inte roterande trimmerlina.
5. Håll undan alla kroppsdelar och kläder från trimmerlinan när motorn startas. Kontrollera före start att trimmerlinan inte har kontakt med något föremål.
6. Transportera endast grästrimmern med motorn avstängd.
7. Inspektera alltid grästrimmern före start, starta den inte om det finns utslitna, saknade eller skadade delar. Använd aldrig en trimmer som är skadad, feljusterad eller som inte är monterad på rätt sätt.
8. All annan service på grästrimmern än den som nämns i bruksanvisningen ska utföras av kvalificerad personal.
9. Stäng alltid av grästrimmern innan den ställs ner på marken och när den transporteras.
10. Var extra uppmärksam när du kapar små buskar eller när tjockt gräs kan fastna i trimmerhuvudet.
11. Håll handtagen rena, torra och fria från olja och bränsle.
12. Använd grästrimmern endast utomhus eller i väl ventilerade lokaler. Starta den aldrig i stängda rum eller byggnader. Avgaserna är farliga att andas in, de innehåller koloxid.
13. Undvik att föra trimmerhuvudet nära små föremål som kan kastas iväg, kontrollera om ytan som ska trimmas har småstenar, glasbitar etc. och avlägsna dessa innan arbetet påbörjas.
14. Stå alltid nedanför trimmern om du använder den på lutande mark. Använd ALDRIG trimmern på lutande mark om det finns den minsta risk för att du tappar fotfästet, ramlar eller glider ner, håll i båda handtagen.
15. Håll grästrimmern ren från gräsrester och andra beläggningar, speciellt skyddet, trimmerhuvudet och motorn.
16. Använd endast 2-taktsbränsle med inblandning av 3 % 2-taktsolja (32:1) avsedd för luftkylda 2-taktsmotorer av god kvalitet, användning av bensin utan oljeinblandning leder snabbt till motorskador som inte omfattas av garantin.
17. Använd inte grästrimmern utan ljuddämpare och ljuddämparkåpa.
18. Håll i grästrimmerns båda handtag på ett säkert sätt med fingrarna på en sida av handtaget och tummen på andra sidan.
19. Ljuddämparen blir mycket het, håll undan händer och andra kroppsdelar.
20. Trimmerhuvudet får inte lyftas upp under arbetet, trimmerlinan kan skada användaren, arbeta så nära marken som möjligt.

21. Grästrimmern får inte användas till något annat ändamål än röjning av sly, trimning av gräsmattor och trädgårdar.

22. Grästrimmern får endast användas om den är helt komplett med alla delar och korrekt monterad.

23. Produkten får inte ändras eller användas på annat sätt än vad som beskrivs i den här bruksanvisningen.
24. Använd inte grästrimmern i närheten av brännbara gaser och vätskor, det kan leda till brand eller explosion.
25. Grästrimmern får endast repareras med originalreservdelar av auktoriserad servicepersonal.
26. Försäkra dig om att isoleringen på tändkabeln är oskadad innan grästrimmern används.
27. Om du vidrör en oisolerad del av tändkabeln när motorn är igång kommer du att utsättas för en elektrisk stöt.

Grästrimmern kan utan förvarning kastas bakåt eller åt sidorna om den träffar föremål som är för stora för att avverkas.

Kom ihåg:

1. Använd aldrig annat bränsle än det som rekommenderas i den här bruksanvisningen. Följ alltid alla instruktioner gällande bränsle och smörjning som finns i den här bruksanvisningen. Använd endast bensin som blandats med 3 % 2-taktsolja. Bestående motorskador uppstår om inte dessa instruktioner följs.
2. Rök aldrig vid tankning eller när grästrimmern används.
3. Använd inte grästrimmern utan att ljuddämparen är monterad med korrekt monterat skydd.
4. Vidrör inte ljuddämparen. Håll i grästrimmerns båda handtag på ett säkert sätt med fingrarna på en sida av handtaget och tummen på andra sidan.
5. Stå alltid stadigt och med god balans. Sträck dig inte, arbeta inte med en hand.
6. Lyft inte trimmerhuvudet från marken när grästrimmern startats.
7. Använd inte grästrimmern till något annat än vad som beskrivs i den här bruksanvisningen.
8. Arbeta inte för länge, ta pauser med jämna mellanrum.
9. Använd aldrig grästrimmern utan att skyddet över trimmerhuvudet är monterat.
10. Ta inte bort, lägg till eller ändra några detaljer på grästrimmern. Det kan leda till personskada eller till att grästrimmern förstörs.
11. Använd inte grästrimmern i närheten av brännbara vätskor och gaser. Risk för brand eller explosion.

Risk för brand och brännskador

1. Var alltid mycket försiktig när du hanterar bensin, den är extremt lättantändlig.
2. Försök aldrig fylla på bensin om bränslesystemets delar på något sätt är skadade.
3. Fyll aldrig på bensin när motorn är varm, låt den svalna innan du tankar.
4. Rök aldrig och tänd inga lågor i närheten av grästrimmern eller på platser där bränsle förvaras.
5. Transportera och förvara endast bensin i godkända dunkar avsedda för ändamålet.
6. Placera aldrig brännbart material nära grästrimmers ljuddämpare.
7. Använd inte grästrimmern om ljuddämparen på något sätt är skadad.
8. Använd aldrig bränsle som blandats med etanol eller metanol, det kan allvarligt skada bränslesystemet och motorn.
9. Om du blandar bränsle själv, blanda aldrig mer än du behöver för stunden. Bränslet bör inte lagras under en längre period, det kan leda till startsvårigheter om gammalt bränsle används.

Tänk på detta när du arbetar

1. Arbeta ensam utan medhjälpare. Försäkra dig om att ingen person finns i närheten. Håll barn, husdjur och åskådare på ett avständ av minst 15 m från den plats där grästrimmern används.
2. Om flera personer använder grästrimmers samtidigt, håll ett avständ på minst 15 m mellan varje användare.
3. Försök att inte träffa några främmande föremål med trimmerlinan. Om detta ändå inträffar, slå av grästrimmern och kontrollera trimmerlinan.
4. Se till att alltid ha bra fotfäste. Arbeta inte vid regn eller i blött gräs.
5. Försäkra dig om att trimmerhuvudet är korrekt monterat och att du håller det i rätt position när du arbetar.
6. Trimma inte helt nära staket, stenar eller andra hårda objekt. Trimmerlinan kan skadas eller gå av.
7. Stäng av grästrimmen och ställ ner den på marken innan du vid behov rengör området kring trimmerhuvudet. Försök aldrig rengöra området när motorn går. Även om trimmerhuvudet står stilla när motorn går kan du av misstag starta trimmerhuvudet vilket kan leda till kroppsskada.

Produktbeskrivning

1. Trimmerhuvud
2. Låsratt för trimmerhuvud
3. Trimmerskydd
4. Riggrör
5. Fäste för riggrör
6. Bygelhandtag
7. Fästögla för bärrem
8. [I/0] På/av
9. Säkerhetsspärr (spärrar gasreglaget mot ofrivilligt gaspådrag)
10. Gasreglage
11. Starthandtag
12. Tändstift
13. Luftfilterkåpa
14. Chokereglage
15. Bränsletank
16. Primerpump
17. Bärrem
18. Trimmernyckel
19. Insexnyckel
20. Tändstiftsnyckel

Montering

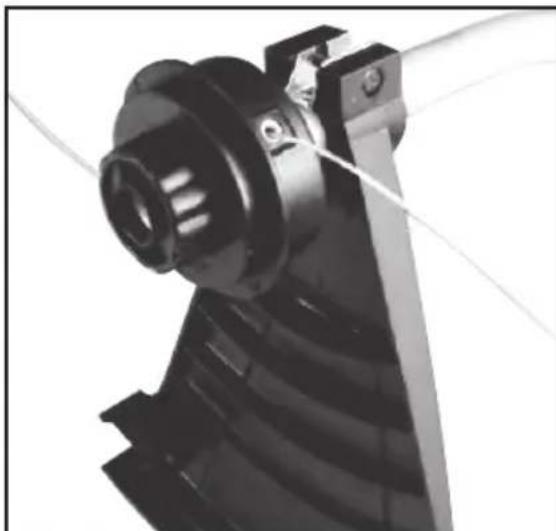

Montera trimmerskyddet

Varning! Trimmerskyddet måste monteras korrekt för att skydda användaren och för att trimmerlinan ska få rätt längd. Det sitter en kniv i skyddet som automatiskt skär av linan till lämplig längd när trimmerhuvudet börjar rotera.

1. Trimmerhuvudet måste demonteras innan trimmerskyddet monteras.

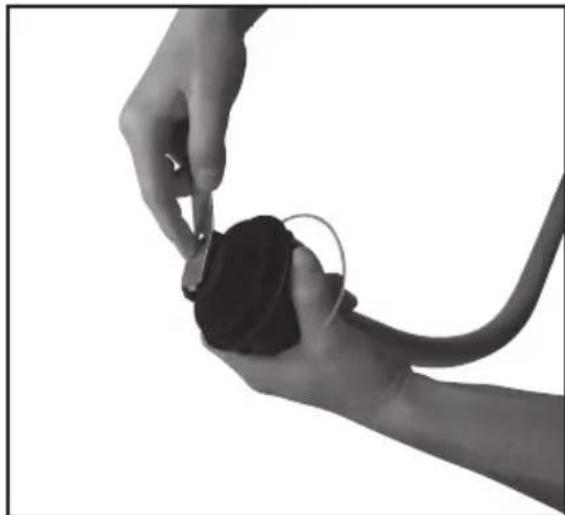

1. Håll fast trimmerhuvudet och använd handen eller den medföljande nyckeln för att lossa på muttern/låsratten för trimmerhuvudet. Ta bort hela trimmerhuvudet från spindeln.

1. Skjut på trimmerskyddet på riggröret och passa in hålen i trimmerskyddet med hålen i fästet.

1. Skjut i bulten i trimmerskyddet från den sida som har en sexkantig fördjupning. Montera brickan och muttern.

1. Montera trimmerhuvudet på spindeln igen.

Montera det nedre riggröret

Skjut in det nedre riggröret i det övre och se till att spärrkulan hamnar i sitt hål. Lås fast röret med lässkruven.

Montera bygelhandtaget på det övre riggröret

Bränsle och smörjning

Varning! Bensin är mycket eldfarligt. Undvik att röka i närheten där bränsle hanteras. Medför inte heller någon öppen låga, glöd eller gnistor. Stäng av grästrimmern och låt den kallna innan den tankas. Var utomhus vid tankning och flytta alltid minst 3 m från tankningsplatsen innan grästrimmern startas.

Blanda bensin (blyfri 95 oktan utan etanoltillsats) med en 2-taktsolja av god kvalitet som är avsedd för luftkylda 2-taktsmotorer.

Rekommenderat blandningsförhållande: bensin/olja 32:1 (3 %).

• Motorn är konstruerad för att användas med blyfri bränsle.
  • Använd bränsle med minst 87 oktan.
• Använd oblyat bränsle för att skydda miljön och din hälsa.

- Bränsle eller olja av dålig kvalitet kan skada tätningar, bränsleledningar eller bränsletank.

Blanda bränsle

Obs! Var noga med blandningen.

1. Mät noga upp bensin och olja före blandning.
2. Häll i en liten del av bensinen i en ren dunk som är godkänd för bränsle.
3. Häll i all olja och skaka dunken.
4. Häll i resten av bensinen och skaka dunken i minst en minut. Vissa oljor är svåra att blanda, därför är det viktigt att skaka dunken så att olja och bensin blandas. Motorn håller längre om bränslet är välblandat, och om bränslet inte är rätt blandat kan motorn gå på för mager blandning med större risk för motorskador.
5. Märk dunken så att inga missförstånd om innehållet kan uppkomma. Oljeblandat bränsle är endast avsett för 2-taktsmotorer, och ren bensin för 4-taktsmotorer, därför är det mycket viktigt att märka upp bränsledunkarna.

Obs! Blanda inte för mycket bränsle, det bör användas inom 90 dagar.

Varning! Använd endast oljeblandat bränsle för 2-taktsmotorer, användning av ren bensin utan inblandad olja leder mycket snabbt till motorskador som inte täcks av garantin.

Tanka grästrimmern

1. Låt grästrimmern kallna innan du tankar den.
2. Skruva upp och ta bort tanklocket.
3. Fyll på bränsle till ca 80 % av tankens rymd.
4. Skruva fast tanklocket så att det sitter säkert och torka upp ev. bränslespill på och omkring grästrimmern.

Start av motor

Obs! Dra starchandtaget rakt upp. Om draget är snett gör friktionen mot kanten av bussningen att startsnöret slits och går av i förtid. Håll kvar starchandtaget efter startförsöket och släpp tillbaka det sakta. Släpp aldrig starchandtaget helt efter rycket efter-som det då kan trassla sig eller slå sönder något på grästrimmern.

Obs! Se avsnittet Felsökning om grästrimmern inte startar trots upprepade försök.

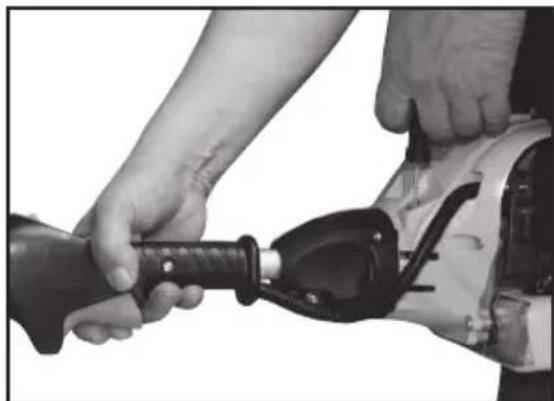

Start av kall motor

Klipp av trimmerlinorna till en längd av ca 13 cm före start för att minska belastningen under varmkörningen.

1. Placera grästrimmern på en plan yta.
2. Sätt strömbrytaren i läge 1.
3. Sätt chokereglaget (14) i kallstartsläge (uppåt).

1. Tryck in primerpumpen (16) 6 gånger.
2. Håll stadigt i det övre handtaget.
3. Dra ut starchandtaget tills ett motständ känns (ca 100 mm). Ryck i starchandtaget snabbt och mjukt, tills motorn startar eller upp till 4 gånger.
4. Sätt chokereglaget i öppet läge (nedåt) så fort motorn startat.

1. Placera grästrimmern på en plan yta.
2. Sätt strömbrytaren i läge 1.
3. Håll stadigt i det övre handtaget.

1. Dra ut starchandtaget tills ett motstånd känns (ca 100 mm). Ryck i starchandtaget snabbt och mjukt, tills motorn startar eller upp till 4 gånger.
2. Om motorn inte startar, repetera alla steg under Start av kall motor ovan.

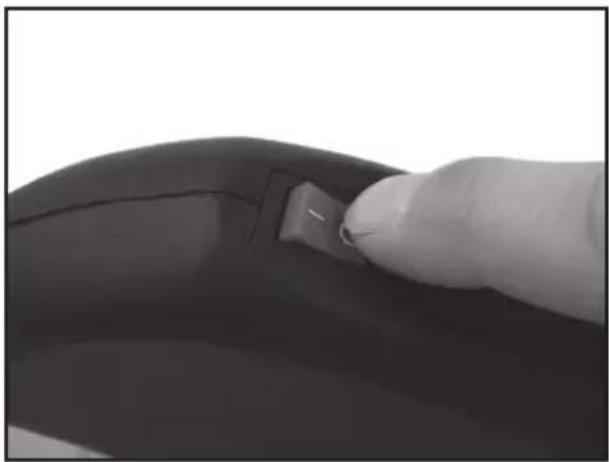

Stäng av motorn

Släpp gasreglaget och låt motorn gå ner på tomgång. Tryck strömbrytaren bakåt mot 0.

• Varning! Plocka bort alla föremål som burkar, flaskor, stenar etc. från marken innan du börjar använda grästrimmern. De kan annars kastas iväg av trimmerlinan och leda till olycksfall eller skada grästrimmern.
• Varning! Lyft aldrig trimmerhuvudet över knähöjd när det roterar.
• Varning! Använd aldrig trimmerlina av metall eller plastad metall, det kan leda till svåra olycksfall.
• Stäng av grästrimmern direkt om du märker att något kastas iväg eller om grästrimmern börjar vibrera. Undersök om grästrimmern har blivit skadad. Använd den inte om den har skadats.
• Låt motorn gå upp i fullt varv innan du börjar trimma gräset. Försök aldrig trimma gräs med lågt motorvarv.
• Håll i grästrimmern med båda händerna.
• Håll trimmerhuvudet parallellt med marken och sväng grästrimmern fram och tillbaka, flytta fram och sväng etc., flytta inte fram så långt om det börjar gå tungt.
  • Rör inte trimmerhuvudet mot dig, arbeta alltid ifrån dig.

Trimning runt träd och buskar

• Luta trimmerhuvudet något framåt och börja trimma från vänster mot höger under tiden som du flyttar dig sakta och försiktigt runt trädet.
• Var försiktig så att skärtråden inte skadar trädens bark eller de växter som ska vara kvar!
• Om du trimmar bort gräs nära staket, husgrunder, stenar etc. så kommer träden att slitas mycket.

Markberedning (ta bort all vegetation)

• Luta trimmerhuvudet ca 30 grader åt vänster. Det underlättar om du lossar bygelhandtaget och vrider det. Se bild.
• Gör inte detta om det finns minsta risk att något kan kastas iväg och skada människor eller djur som står närmare än 30 m.

Mata ut trimmerlina så här:

1. Låt motorn gå på toppvarv. Stöt ner trimmerhuvudet mot marken och släpp upp det igen. Tråden matas ut automatiskt.

2. Tråden kapas automatiskt till rätt längd av kniven under skyddet.

3. Stäng av motorn och använd t.ex. en skruvmejsel för att ta bort gräs och annat som har fastnat mellan skyddet och trimmerhuvudet. Skräp mellan skyddet och trimmerhuvudet kan försämra kylningen av drivaxeln.

Skötsel och underhåll

Varning! Koppla loss tändstiftets kabel innan du genomför underhåll.

1. Vrid låsratten (A) moturs och ta bort den med handen eller den medföljande nyckeln.

2. Ta bort spolen (B) och fjädern (C) från spindeln (D).

3. Ta bort kvarvarande trimmerlina (H).

4. Mät upp och kapa sedan en trimmerlina (∅ 2 mm) till en längd av 8,6 meter. Vik den på mitten så att du får två ändar som är 4,3 meter långa. Placera mitten med vecket i ett av spåren i skivan som avdelar spolen.

1. Linda trådens båda ändar på spolen medurs, håll i tråden med fingrarna under tiden så att den är sträckt när den lindas på, sluta när ca 15 cm av trådändarna återstår.
2. Tryck fast trådarna i trådhållarna (F) mitt emot varandra.
3. Tryck fast fjädern (C) på spolens nedersida (om den inte redan sitter fast), dra ut trådändarna genom hålen (G) i sidan av kåpan (E).
4. Tryck in spolen (B) i kåpan och mata samtidigt ut trådarna genom hålen (G).
5. Tryck spolen (B) inåt så att fjädern trycks ihop. Ryck till i trådarna så att de lossnar från trådhållarna (F) i spolen.
6. Tryck fast det kompletta trimmerhuvudet på spindeln och håll fast. Dra åt låsratten (A) medurs (dra endast åt med handkraft).
7. Klipp av trådarna så att de inte är längre än ca 13 cm.

Använd aldrig grästrimmern utan luftfilter, rengör filtret eller byt ut det om det är skadat eller smutsigt.

Rengör luftfiltret så här:

1. Ta bort luftfilterkåpan genom att trycka in snäpplåsen på kåpans sidor och ta bort den.

1. Ta loss skumplastfiltret från käpan.
2. Tvätta filtret i tvål och vatten. Använd inte bensin.
3. Krama ur filtret och låt det sedan lufttorka.
4. Sätt tillbaka filtret och montera käpan, se till att snäpplåsen läser fast ordentligt.

Förgasarinställning

Förgasaren är fabriksinställd för optimal effekt.

Tändstift

Tändstift: TORCH L8RTC, Champion CJ7Y, NGK BPMR7A.

Rekommenderat elektrodavständ för tändstiftet: 0,635 mm.

Åtdragningsmoment: 12–15 Nm.

Skärpning av trådkniv (på trimmerskyddet)

1. Ta bort kniven från trimmerskyddet.
2. Sätt trådkniven i ett skruvstycke.

Skärp trådkniven med en flat fil. Fila bara åt ett håll och var noga med att behålla den tidigare slipvinkeln.

1. Rengör grästrimmern utvändigt.
2. Häll över kvarvarande bränsle i tanken till en bensindunk.
3. Starta motorn när bränsletanken är tömd.
4. Låt motorn gå på tomgång tills den stannar för att tömma förgasaren på bränsle.
5. Låt motorn kallna i ca 5 min.
6. Använd en tändstiftshylsa för att ta ur tändstiftet.
7. Häll i en tesked ren 2-taktsolja i cylindern genom tändstiftshålet, dra sakta i start-handtaget några gånger för att fördela oljan över motoms insida. Sätt tillbaka tändstiftet.
8. Förvara grästrimmern på en torr och ventilerad plats.

Användning efter förvaring

1. Använd en tändstiftshylsa för att ta ur tändstiftet.
2. Ryck i starchandtaget snabbt och mjukt flera gånger för att få ur överskottsoljan ur cylindern.
3. Rengör tändstiftets elektroder eller använd ett nytt tändstift med rätt elektrodavständ.
4. Dra fast tändstiftet med en tändstiftshylsa.
5. Fyll på bränsle i tanken.
6. Följ instruktionerna i avsnitt Start av kall motor.

Felsökningsschema

Problem Orsak Åtgård
Motorn startar inte eller går bara på lågt varv.	Felaktig startprocedur. Läs	bruksanvisningen.
	Förorening i förgasaren. Låt	en kvalificerad verkstad rengöra förgasaren.
	Felaktigt tändstift. Rengör eller byt ut tändstiftet.
	Bränslefilter igensatt. Byt ut bränslefilter (inne i tanken).
Motorn startar men har dålig kraft.	Chokereglaget står fel. Öppna chokereglaget (OPEN).
	Smutsigt luftfilter. Rengör eller byt ut filter.
	Förorening i förgasaren. Låt	en kvalificerad verkstad rengöra förgasaren.
Motorn svarar inte på gasen.	Motorn inte varmkörd tillräckligt.	Låt motorn gå på lågvarv en minut.
Motorn är svag vid belastning.	Tändstiftets elektrod-avständ felaktigt .	Rengör och kontrollera avstånd eller byt ut tändstiftet.
Motorn går ojämnt. Förorening i förgasaren. Låt en kvalificerad verkstad rengöra förgasaren.
Motorn ryker mycket.	Felaktig bränsleblandning.	Använd bensin och 2-taktsolja i blandningsförhållande 32:1 (3 %).

Obs!

Grästrimmern överensstämmer med gällande säkerhetskrav. Reparationer av grästrimmer ska alltid utföras med originalreservdelar av fackman, annars finns risk för personskada.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Modell WLBC260-2WNO

Torrvikt 5,4 kg

Motor Luftkyld 2-taktsmotor

Bränsle Blandning bensin och olja 32:1 (3 %)

Cylindervolym 25 cm ^4

Klippbredd 40 cm

Tändning Elektronisk

Max motoreffekt 0,75 kW

Max motorvarvtal 7500 v/min

Tomgångsvarvtal 2800–3200 v/min

Tändstift TORCH L8RTC, Champion CJ7Y, NGK BPMR7A

Tankvolym 0,45 l

Längd riggrör 132 cm

Skärutrustning Nylontråd ∅ 2 mm, dubbla trådar

Ljud LwA: 108 dB(A) K: 3 dB(A)

LpA: 92 dB(A) K: 3 dB(A)

Vibration 7,0 m/s ^2 K: 1,5 m/s ^2

Gresstrimmer, 2-takter

Husk fölgende när du bruker trimmeren

Fyll drivstoff på gresstrimmeren

1. La gresstrimmeren avkjøles før du fyller på drivstoff.
2. Skru opp og ta bort tanklokket.
3. Fyll på drivstoff til ca. 80 % av det som tanken rommer.
4. Skru fast tanklokket så det sitter godt. Tørk opp ev. spill av drivstoffsøl på og rundt gresstrimmeren.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Utfärdats av följande testinstitut:
