BRUKSANVISNING YCSR-10001-40 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRANDRINGSKÄLL

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÄTGÄRDER

WARNING: Läs och förstå hela denna manual innan

använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

ÿ För att förhindra brännskador från det uppvärmda locket, se till att brännaren är sval innan du lägger locket på den.

ÿ Undvik att barn använder enheterna. och den här produkten är inte en leksak. Gör inte de låta barn leka med.

ÿ Håll dig borta från vassa spetsar, knivar och andra föremål, för att inte göra det repa produkten.

SPARA DESSA INSTRUKTIONER

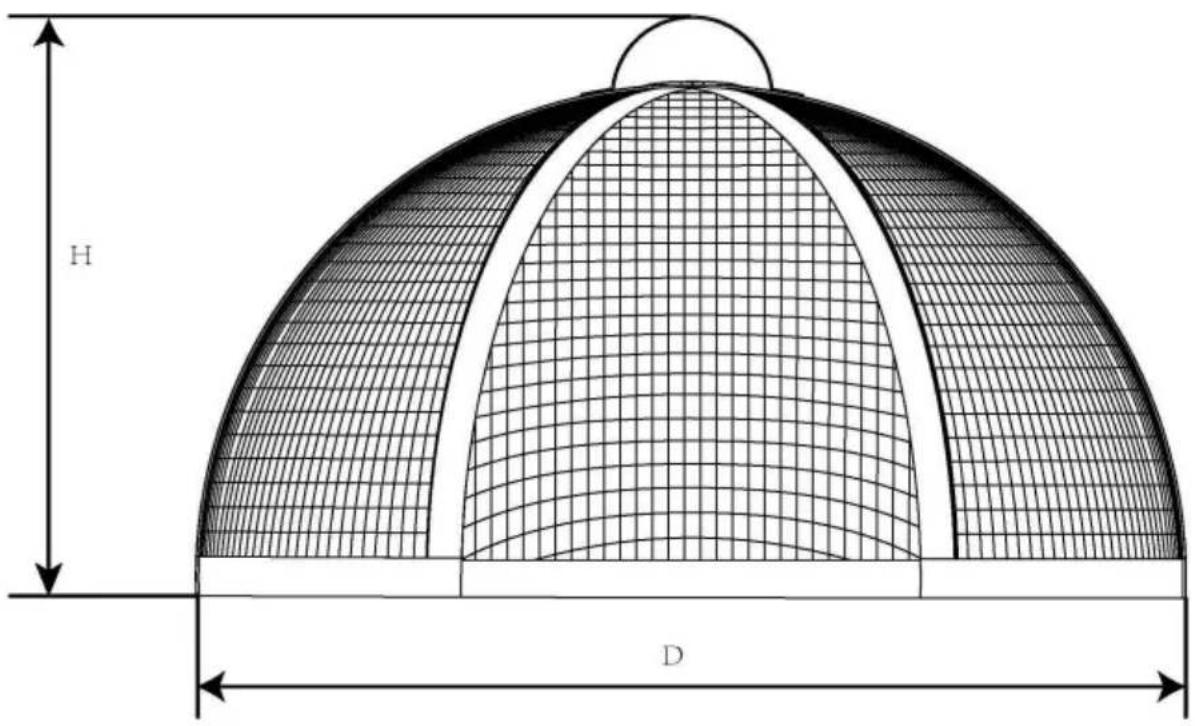

PRODUKTSPECIFIKATIONER:

H D

Modell#	Produktstorlek (mm)	Inre storlek (mm)	Vikt (kg)
YCSR-10001-30	770*430	705*350	5.1
YCSR-10001-36	930*500	850*430	6.4
YCSR-10001-40	1020*550	940*480	7.3

ENKEL INSTRUKTION

Steg 1: Montera A och A1 mesh med 4 AA-skruvar och 4 CC muttrar

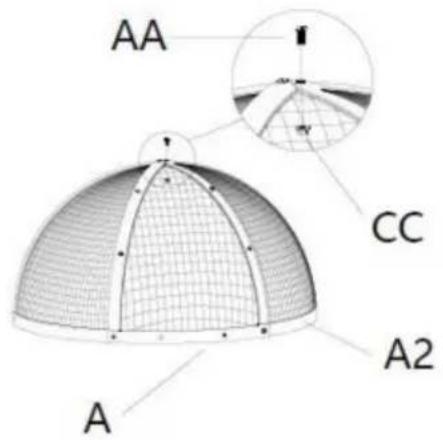

Steg 2: Montera A och A2 mesh med 4 AA-skruvar och 4 CC muttrar

AA B1 B CC

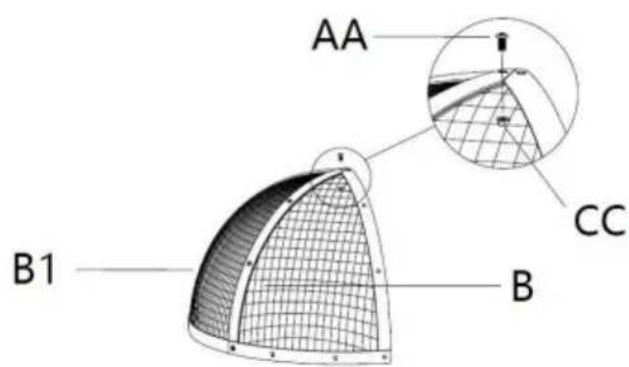

Steg 3: Montera B och B1 mesh med 4 AA-skruvar och 4 CC muttrar

AA CC B2 B

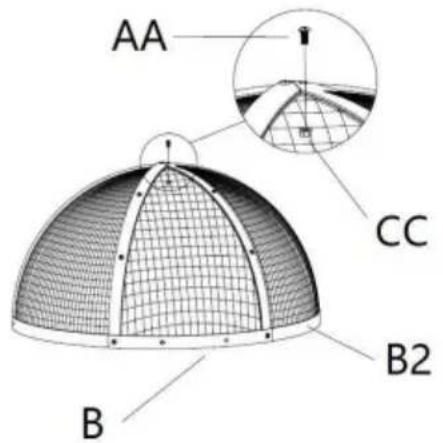

Steg 4: Montera B- och B2-nät med 4 AA-skruvar och 4 CC muttrar

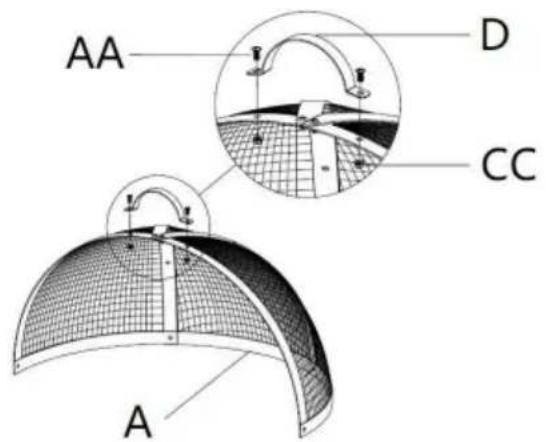

Steg 5: Montera delen och handtaget D monterad i steg 2, med 2 AA

AA C CC B

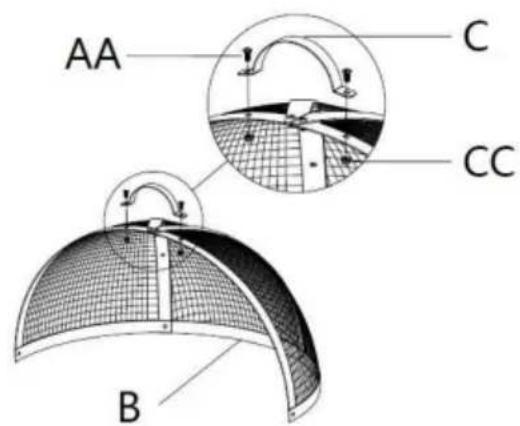

Steg 6: Montera delen och handtaget

C monterade i steg 4, med 2 AA

skruvar och 2 CC muttrar.skruvar och 2 CC muttrar.

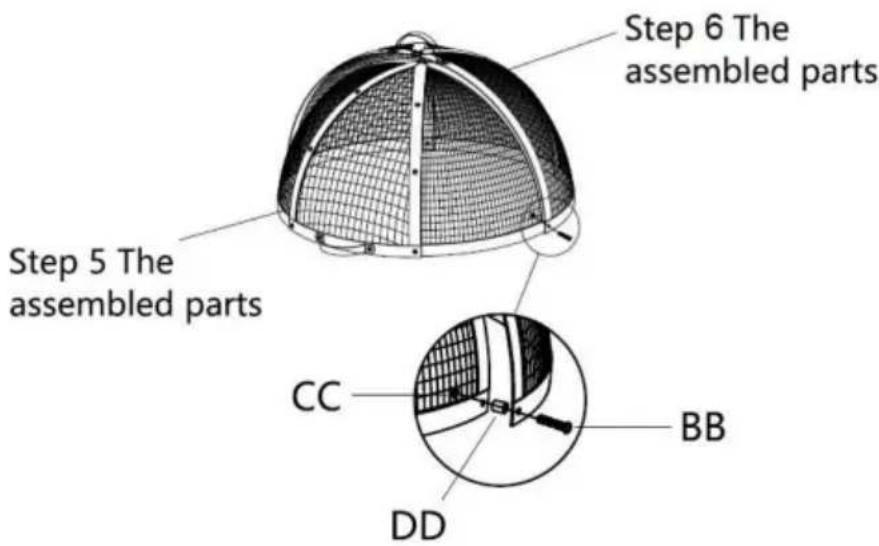

Steg 7: Montera delarna i steg 5 och 6 med 2 BB-skruvar ringformiga rör.

, 2 CC muttrar och 2DD

UPPMÄRKSAMHET:

ÿ Det rekommenderas att hitta någon som kan hjälpa till med installationen. ÿ Se till att brandringens täckpaneler är korrekt installerade

läge och dra sedan åt skruvarna med plåthandtaget. ä Efter att hela brandringshöljet har installerats, kontrollera om den inre ringen

nätet kan vändas smidigt

PAKET INGÅR

B2 A1 A D C B B1 A2

INGA	KOMPONENTER	BILDSYMBOL		ANTAL
				PASSAR MODELL #
				YCSR-10001-30/YCSR-10001-36/YCSR-10001-40
1	A-skärm		A	1 st
2	A1-skärm		A1	1 st
3	A2-skärm		A2	1 st
4	B-skärm		B	1 st
5	B1-skärm		B1	1 st
6	B2-skärm		B2	1 st
7	Stort handtag		C	1 st
8	Litet handtag		D	1 st
9	skruva		AA	20 st
10	skruva		BB	2 st
11	mutter		CC	22 st
12 ringformade rör			DD	2 st
13	Hexagonal rycka		/	1 st
14	rycka		/	1 st
15	poker 1 st		/

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
