SC-TC-213 - Elektrisk bain-marie Vevor - Gratis bruksanvisning och manual

Produkttyp	Professionell elektrisk vattenbad
Märke	Vevor
Modell	SC-TC-213
Mått (L × B × H)	980 × 395 × 380 mm
Vikt	Cirka 25 kg (uppskattning)
Strömförsörjning	110-120 V~ 60 Hz eller 220-240 V~ 50 Hz (beroende på version)
Effekt	1500 W
Uppvärmningstyp	Ånguppvärmning via elektriskt motstånd
Vattentankens kapacitet	Cirka två tredjedelar av total kapacitet (kontrollera fyllnadsnivån)
Antal matbehållare	Flera (beroende på konfiguration)
Huvudfunktioner	Uppvärmning, varmhållning, hydratisering, klassificering av livsmedel
Termostat	Justerbar för val av börvärde
Indikatorlampor	Strömlampa, driftlampa, torrkokningslampa
Material	Rostfritt stål (tank och behållare)
Tömningskran	Ja, med kulventil och teflonpackning
Justerbara fötter	Ja, för nivellering
Skydd	Obligatorisk jordning, temperaturbegränsare
Underhåll och rengöring	Torka av med ett icke-frätande medel efter användning; doppa inte i vatten och använd inte lösningsmedel
Säkerhet	Rör inte heta ytor utan handskar; stäng av strömmen före rengöring
Reservdelar tillgängliga	Glas, hållare, kran, packningar, värmeelement, termostat
Användning	Professionell (inte för hushållsbruk)
Omgivningstemperatur vid drift	5 °C till 50 °C
Relativ luftfuktighet	≤ 90 %
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support

Vanliga frågor - SC-TC-213 Vevor

Hur installerar jag Vevor SC-TC-213 vattenbadet?

För att installera apparaten, fäst först de högra och vänstra glashållarna med de medföljande skruvarna (4 st). Sätt sedan in glasen i hållarna och dra åt med kilarna och muttrarna. Linda teflontejp runt gängan på tömningskranen och skruva sedan in den i avloppshålet. Se till att konsultera installationsschemat i manualen.

Vilken matningsspänning krävs?

Modellen SC-TC-213 finns i två versioner: 110-120 V~ 60 Hz (med kontakt) och 220-240 V~ 50 Hz. Kontrollera etiketten på din apparat för att veta rätt spänning.

Hur fyller jag vattentanken?

Före första användning, fyll vattentanken till cirka två tredjedelar av dess kapacitet. Överskrid inte denna nivå för att undvika risk för elstöt. Om nivån är låg, stäng av strömmen, låt svalna och tillsätt sedan vatten.

Vad gör jag om apparaten inte värms upp?

Kontrollera först att strömmen är ansluten och att strömlampan lyser. Om driftlampan lyser men temperaturen inte ökar, kan värmeelementet vara löst eller trasigt. Konsultera en professionell för att dra åt bultarna eller byta elementet.

Hur rengör jag vattenbadet?

Efter användning, stäng av strömmen och låt svalna. Använd ett icke-frätande rengöringsmedel för att torka av vattentanken och behållarna. Doppa aldrig apparaten i vatten och använd inte lösningsmedel.

Vilka är de viktiga säkerhetsåtgärderna?

Före varje användning, se till att apparaten är korrekt jordad. Rör inte heta ytor utan värmebeständiga handskar. Lämna inte apparaten utan uppsikt under drift. Demontera inte apparaten själv.

Kan jag använda denna apparat hemma?

Nej, detta vattenbad är en professionell apparat avsedd för kommersiellt bruk. Den lämpar sig inte för hushållsbruk.

Hur ställer jag in temperaturen?

Vrid temperaturkontrollratten för att välja önskad temperatur. Apparaten värmer vattnet till den temperaturen och håller den automatiskt.

Vad gör jag vid elolycka?

Om du känner en stickande känsla eller om höljet är spänningssatt, stäng omedelbart av strömmen och sluta använda apparaten. Anlita en kvalificerad professionell för reparation.

Var hittar jag reservdelar?

Reservdelar (glas, hållare, kran, packningar, värmeelement, etc.) finns hos tillverkaren. Besök webbplatsen www.vevor.com/support för hjälp och beställning av delar.

BRUKSANVISNING SC-TC-213 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Electric Bain Marie

Tillämpliga modeller: SC-TC-213\SC-TC-214\SC-TC-215\SC-TC-216\SC-TC-2108\SC-TC-2110 SC-TC-316\SC-TC-319\SC-TC-3112\SC-TC-2110-B\SC-TC-3112-B \SC-TC-2108-B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du sparar faktiskt hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Electric Bain Marie

Modell: SC-TC-213\SC-TC-214\SC-TC-215\SC-TC-216\SC-TC-2108\SC-TC-2110\SC-TC-316\SC-TC-319\SC-TC-3112\SC-TC-2110-B\SC-TC-3112-B\SC-TC-2108-B

Har du produktfrågor? Behöver du teknisk support? Du får gärna

kontakta oss:

Teknisk support och e-garanticertifikat

Detta är originalinstruktionen, vänligen läs alla bruksanvisningar noggrant före drift. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Förlåt oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta med denna symbol får inte kastas med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Denna produkt är skyddad av en skyddsfilm på maskinens yta för att förhindra repor under transport. Vänligen ta bort all skyddsfilm före användning!

1. Bruksanvisning:

1. Säkerhetsjordning är obligatorisk före användning!
2. Spänningen som används måste matcha märkspänningen.
3. För första användning, fyll vattentanken till cirka två tredjedelars kapacitet innan du ansluter till strömförsörjningen. När vattentanken under maskinen är låg på vatten, stäng först av strömmen och låt svalna innan påfyllning. Se till att vattennivån inte överstiger två tredjedelar av tanken för att förhindra elektriska stötar.
4. När strömförsörjningen är på och strömindikatorn lyser, rotera temperaturkontrollens värmebrytare för att välja önskad mathållningstemperatur. Detta kommer att värma vattnet i tanken till en viss temperatur och hålla det varmt i sopphinken.
5. Stäng alltid av strömmen efter användning för att förhindra olyckor under rengöring.
6. Om några avvikelser uppstår under användning, sluta använda och låt en professionell felsöka innan du fortsätter.
7. Produkten är inte lämplig för personer med fysiska, sensoriska eller psykiska funktionsnedsättningar eller de som saknar erfarenhet och kunskap, inklusive barn.
8. Undvik att sänka ner händer eller andra kroppsdelar i eller nära vattentanken. Höga temperaturer kan uppstå på ytan under en tid efter drift eller vid slutet av användningen; rör endast när det är absolut nödvändigt för att undvika brännskador eller andra skador.
9. När du installerar avloppskranen för första gången, se till att en tätning är gjord genom att linda tejp runt gängorna.
10. För att demontera avloppskranen vid ett senare tillfälle, byt ut tejpen mot en ny och applicera den säkert igen.
11. För att justera avtappningsventilen, tryck på knappen för att justera.

2. Försiktighetsåtgärder och underhåll:

1. Operationen bör utföras av utsedd personal som är skicklig i att använda maskiner och utrustning.
2. Var försiktig när du flyttar maskinen, och om det finns ett fel, ska den repareras av professionell personal och får inte slås på.
3. Installera eller förvara inte denna enhet på följande platser för att undvika oavsiktlig användning och funktionsfel:

3.1 På ett instabilt bord eller disk.

3.2 Platser med höga eller låga temperaturer.

3.3 Platser med för stor luftvolym och damm.

3.4 Platser med mycket instabil matningsspänning.

3.5 Platser utan bra jordningsanordningar.

1. Apparater får inte rengöras med vattensprayrör eller blötläggas i vatten för att förhindra elektriskt läckage.
2. Efter användning, använd ett icke-frätande rengöringsmedel för att torka av vattentanken och matskålen rena.
3. Det är strängt förbjudet att använda vätskor som är lösliga i färgen för att torka av maskinens yta.
4. Särskilda försiktighetsåtgärder:

7.1 Denna produkt är en kommersiell enhet och är inte lämplig för hushållsbruk.

7.2 Skaka eller luta inte under användning.

7.3 Kan inte demonteras, modifieras eller monteras isär utan tillstånd, eftersom ändring kan leda till allvarliga olyckor.

7.4 Innan rengöring är det nödvändigt att stänga av strömmen för att förhindra oavsiktliga läckageolyckor.

7.5 Vid användning, rör inte skåpet direkt med händerna på grund av höga temperaturer. Använd specialverktyg och värmebeständiga handskar när du hanterar mat.

7.6 Det är förbjudet att använda hårda och vassa föremål för att repa eller skära i maskinen.

3. Normala arbetsmiljöförhållanden:

1. Omgivningstemperaturen är 5-50 °C, och luftens relativa fuktighet är inte mer än 90 %;

Strömförsörjningsspänning: 110V ± 10%, frekvens: 60 ± 1% Hz. (220V ± 10 %, frekvens: 50 ± 1 % Hz)

1. Strömförsörjningsspänning: 110V ± 10%, frekvens: 60 ± 1% HZ. (220V ± 10 %, frekvens: 50 ± 1 % HZ)

1. Denna produkt har en ny och unik design, vackert utseende, en kombination av kvadratiska och cirkulära former, flera matlådor, lätt att klassificera och använda samtidigt, robust och hållbar och lätt att underhålla. Utrustad med ånguppvärmningsfunktion kan den öka jämnt temperatur och är utrustad med en stor vattentank för att underhålla maten fukt. Det är en specialiserad utrustning för matvisning, display, isolering, återfuktning och klassificering.

I denna handbok används symboler för att markera alla viktiga säkerhetsinstruktioner och rekommendationer relaterade till utrustningen. För att undvika olyckor, skador eller egendomsskador, var särskilt försiktig och följ dessa instruktioner.

I denna handbok används symboler för att markera alla viktiga säkerhetsinstruktioner och rekommendationer relaterade till utrustningen. För att undvika olyckor eller skador på egendom, var särskilt försiktig och följ dessa instruktioner.

Farlig spänning

Etikett mot skållning

Produktspecifikationer

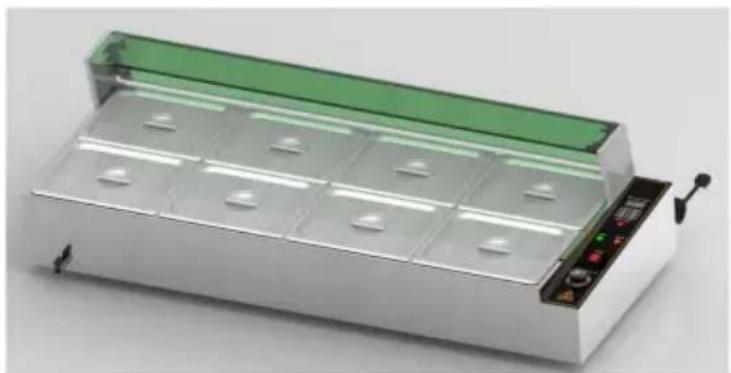

1. Produktens utseende

MODELL	SPÄNNING(V)	Hz	DRIVA(I)	STORLEK(mm)	Elektronisk termomatt ha	Driva sladd typ
SC-TC-213	AC110-120 60		1500	980*395*380	INGA	Plugg
	AC220-240 50
SC-TC-214	AC110-120 60		1500	1217*375*385	INGA	Plugg
	AC220-240 50
SC-TC-215	AC110-120 60		1500	1484*378*385	INGA	Plugg
	AC220-240 50
SC-TC-216	AC110-120 60		1500	1133*580*385	INGA	Plugg
	AC220-240 50
SC-TC-2108	AC110-120 60		1700	1461*580*385	INGA	Plugg
	AC220-240 50		3200
SC-TC-2110	AC110-120 60		1700	1468*730*381	INGA	Plugg
	AC220-240 50		3200
SC-TC-316	AC110-120 60		1500	127*375*385	INGA	Plugg
	AC220-240 50
SC-TC-319	AC110-120 60		1500	1133*580*385	INGA	Plugg
	AC220-240 50
SC-TC-3112	AC110-120 60		1700	1461*580*385	INGA	Plugg
	AC220-240 50		3200
SC-TC-2108-B	AC220-240 50		3200	1461*580*385	JA Kabel
SC-TC-2110-B	AC220-240 50		3200	1468*730*381	JA Kabel
SC-TC-3112-B	AC220-240 50		3200	1461*580*385	JA Kabel

1. Obs: Placeringen av denna elektriska komponent baseras på designen vid den tidpunkten, och vårt företag förbehåller sig rätten att göra ändringar i designen. Om designen ändras och bruksanvisningen inte uppdateras i tid, hoppas vi att kunden kan förstå!

SC-TC-213	SC-TC-214	SC-TC-215
SC-TC-216	SC-TC-2108	SC-TC-2110
SC-TC-316	SC-TC-319	SC-TC-3112
	SC-TC-2110-BSC-TC-2108BTC-3112-B

Obs: Placeringen av denna elektriska komponent baseras på designen vid den tidpunkten, och vårt företag förbehåller sig rätten att göra ändringar i designen. Om designen ändras och bruksanvisningen inte har uppdaterats i tid, hoppas vi att kunden kan förstå!

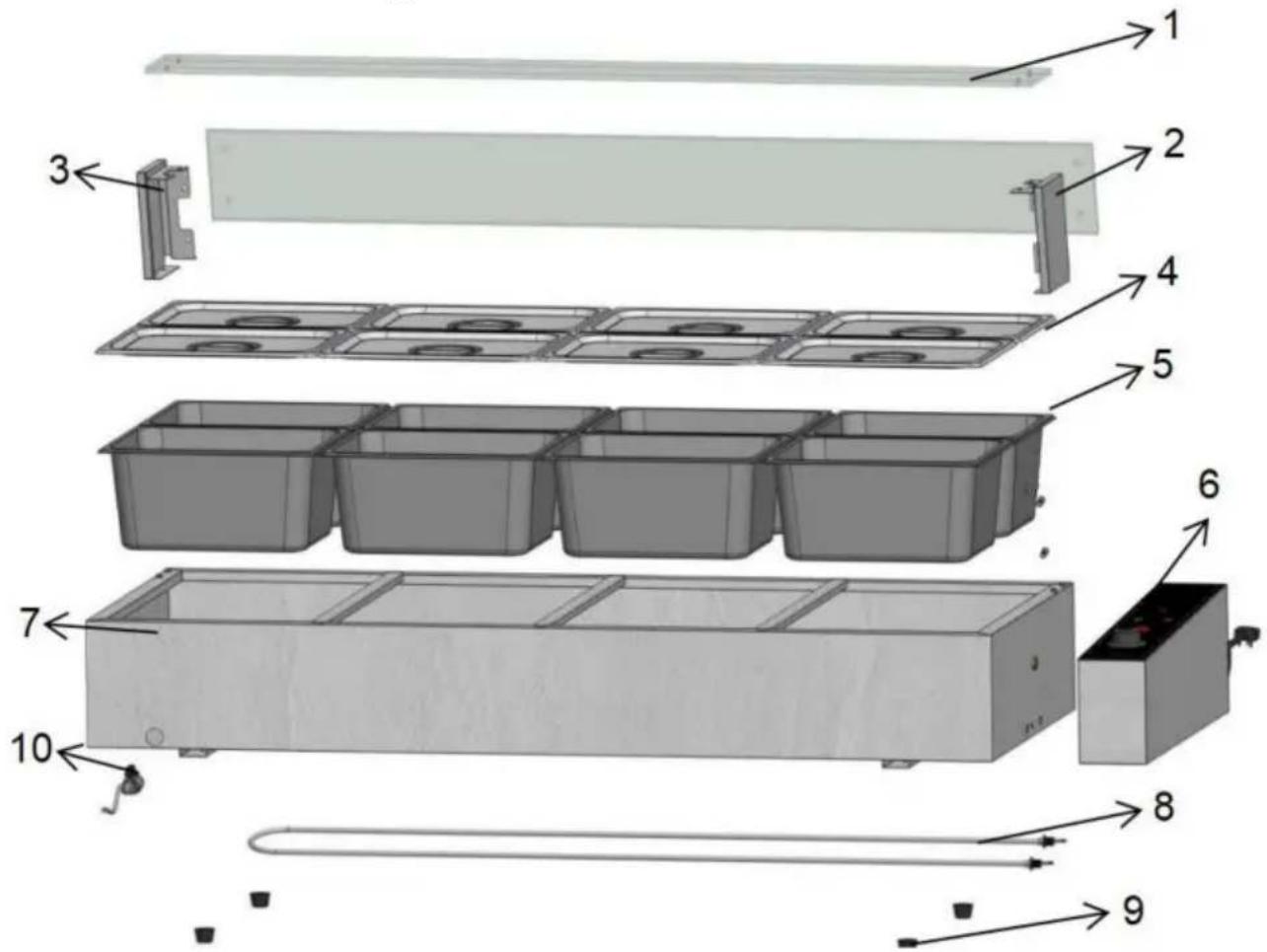

8. Produktstrukturdiagram

SC-TC-2108 BOMLISTA
INGA.	NAMN	PCS NR.	NAMN PCS
01 Glas 02 Höger		2 06 Kontrollbox 1
glasfäste 03 Vänster glasfäste		1 07 Vattentankställ 8
		8 08Värmerör		1

04	Ett halvt tvättställslock			Maskinfot 09	1
05 10	Kulventhalvkransäng	1 4 1

SC-TC Lista över reservdelar i serien
INGA.	NAMN PCS NR.			NAMN	PCS
01	Höger glasfäste	1	06 Gummipackning		8
02	Vänster glasfäste	1	07		8Mutter
03	Glas	2	08	Teflontejp	1
04	Skruva	12	09	Sked	1
05		1	10Kulventik kranLackande sked		1
Observera: Kontrollera om reservdelarna är kompletta innan installation!

SC-TC-2108 Installationsschema
Installationsmetoderna för badpoolserier är konsekventa. De följande är installationsschemat för 2108
Förstorad bild av detaljerDen vänstra sidan är också fixerad med samma metod	Fixa den nedre delen av glasfästet med skruvar
Skruvar (4st)Vänster glasfäste (1 st)Höger glasfäste (1 st)

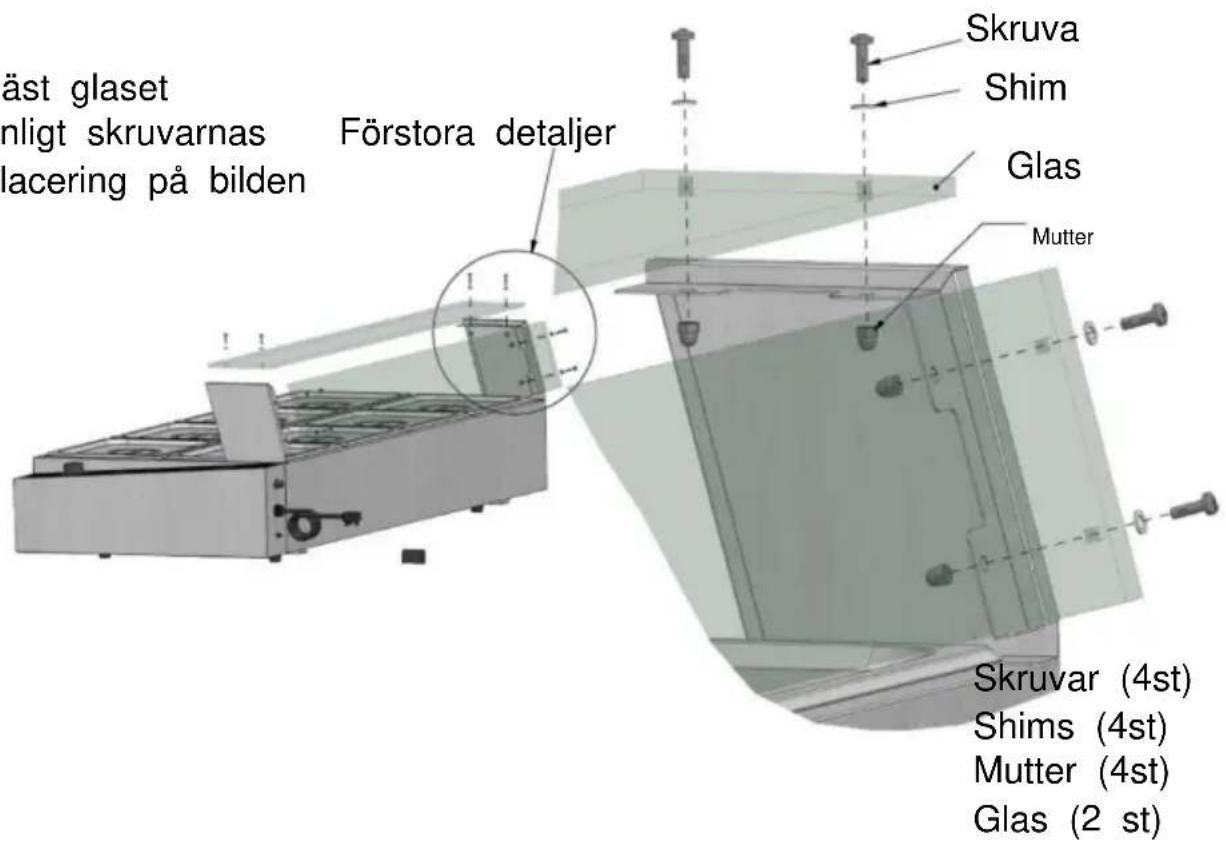

Steg 1

Fäst glaset enligt skruvarnas placering på bilden.

Förstora detaljer

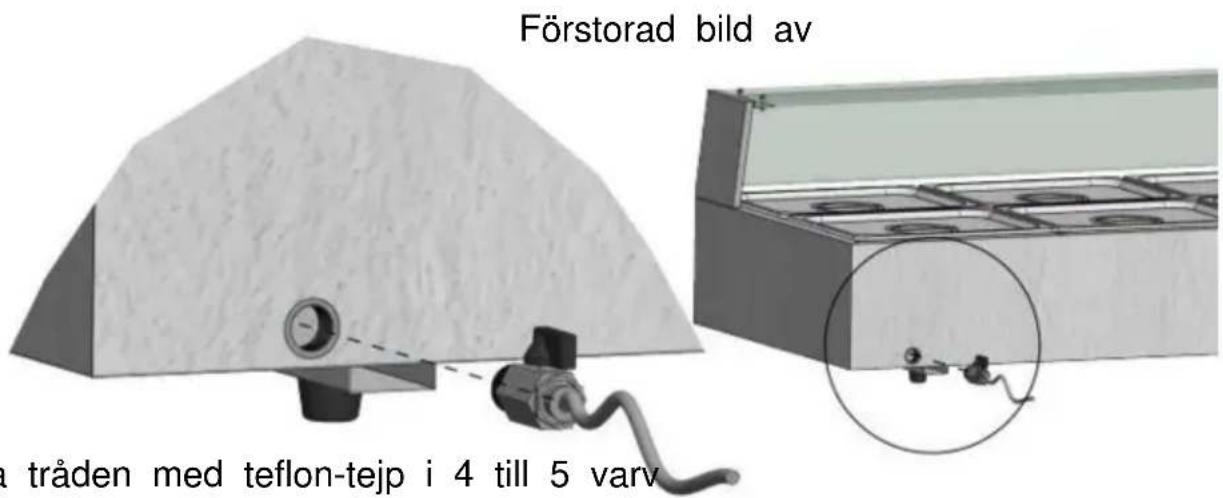

Steg 2

Linda tråden med teflon-tejp i 4 till 5 varv och dra sedan åt den till det vattentäta hålet. Observera att demontering av kranen i framtiden kräver att den ersätts med en ny teflon-tejp.

Kulventil kran (1 st) Teflontejp (1 st)

9. Felanalys

INGA.	Felfenomen	Resonera Uteslutningsmetod
01	De gröna och röda indikatorlamporna lyser samtidigt och temperaturen stiger inte	Elvärmarörets ledningar är lösa och elvärmaröret är utbränt	ÿ Dra åt ledningsbultarna på det elektriska värmeröret. ÿByt ut det elektriska värmeröret
02	Arbetsindikatorlampan lyser och temperaturökningen kan inte kontrolleras.	Fel på temperaturregulatorn	ÿ Byt ut termostaten
03	Indikatorlampan lyser inte och temperaturkontrollen är normal	Indikeringslampan är utbränd	ÿ Byte av indikatorlampor
04	Kan inte isolera automatiskt.	Fel på temperaturregulatorn	ÿ Byt ut termostaten
05	Skalet hanlsolering är och eller innerledningarna i kontakt med händerna	fuktigt elektriskt läckage känns domna för att komma med höljet.	ÿ Skicka till underhållsavdelningen för reparation.
Observera: Ovanstående frågor är endast för analys och referens. Hantera dem inte på egen hand. Relevanta fackmän krävs för att undersöka och reparera dem. I händelse av säkerhetsavvikelser såsom elektriskt läckage, bör strömmen stängas av i tid och användningen bör avbrytas!
