BRUKSANVISNING QD001 Vevor
Teknisk support och E-garanti Certifikat
Vi fortsätter att vara engagerade i förse dig med konkurrenskraftiga verktyg pris. "Spara Halva, "Halva Priset" eller andra liknande uttryck begagnad av bara oss
representerar en uppskattning av dina besparingar kan passa på att köpa vissa verktyg
med oss jämfört med stora toppmärken och gör det inte nödvändigtvis betyda till täcker alla kategorier av verktyg som erbjuds av oss. Det är du vänligt påminde om att kontrollera
försiktigt när du gör en beställning med oss om du är faktiskt sparande hal f i jämförelse med högsta majoren varumärken.
MODELL: QD001, QD002, QD003

Ha produkt frågor? Behov tekniska stöd? Behaga känsla gratis kontakta oss:
Teknisk support och E -garanticertifikat www.vevor.com/support
Detta är originalet instruktion, snälla läs allt manuell instruktioner försiktigt före drift. VEVOR reserverar sig för en tydlig tolkning användarmanual. Produktens utseende ska vara föremål för produkt dig mottagen. Snälla förlåt oss att vi inte kommer informigen om det finns någon teknik eller mjukvaruuppdateringar på
©
Tillverkningsprocess och råvaror: Företaget garanterar att Utrustning (förutom delar) är i regelbunden användning och reparationsskick, fri frå tillverkningsprocessen och råvarufel i ett år från leveransdatum. Ingen a våra inspektioner är perfekta
1. Försiktighetsåtgärder
1.1
Försiktighetsåtgärder vid användning Varning:
- Om de utrustning känns lös, faller eller är skadad, behaga få i med företaget med tiden;
- Håll arbetsområdet rent och väl upplyst. Rörigt eller mörkt områden bjuda olyckor.
- Håll barn och åskådare bort medan drift, distraktioner vilja få dig a tappa kontrollen.
- Var uppmärksam, titta vad du är gör och använda gemensam käns när fungerar de utrustning. Do inte använda de utrustning medan du trötta eller under de influens av narkotika, alkohol eller medicinering.. ögonblick o f ouppmärksamhet när du använder utrustningen kan leda allvarliga personlig skada.
- Klänning ordentligt. Do inte bära lösa kläder eller smycken. Hålla d'hår, kläder och handskar borta från rörlig delar. Lösa kläder smycken e lång hår kan vara fångad i rörlig delar.
- Förvara inaktiv utrustning ut av nå av barn och endast tillåta persø bekant med utrustningen till använda det. Detta verktyg är farligt i här o f otränad användare.
- Gör det inte använda detta anordning efter drickande alkohol eller ta ng medicin.
SPARA DESSA INSTRUKTIONER
Produkt rörkoppling par ametrar
| produkt namn | Inverterad maskin |
| Modell | QD 001 |
| Max ladda | 300 pund |
| Produktstorlek L x B x H | 1200X690X1640mm |
| Produktens vikt | 19.6 kg |
| Färg | Blå Svart Dubbel Pinyin/OrangeSvart Dubbel Pinyin/svart RödDubbel Pinyin |

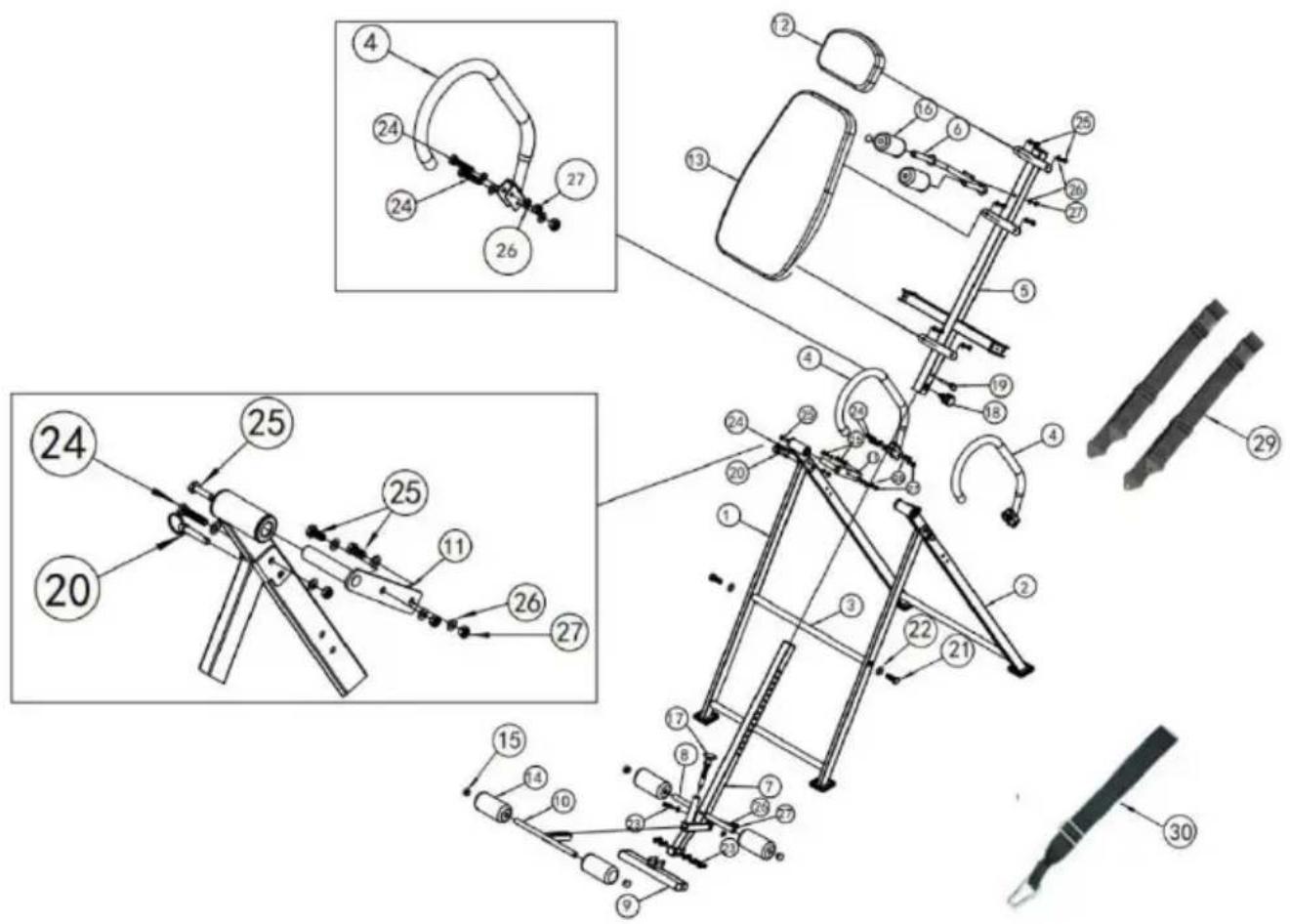

Produktuppdelningsdiagram

| DELAR LISTA | ||
| ANTAL | BESKRIVNING | KVANTITET |
| 1 | Stöd | 1 |
| 2 | Stöd | 1 |
| 3 | Ansluter rör | 1 |
| 4 | Hantera | 2 |
| 5 | Bakre anslutning | 1 |
| 6 | armbåge vaddera | 1 |
| 7 | Benjustering (lång) | 1 |
| 8 | Benkudde rör | 1 |
| 9 | Fot | 1 |
| 10 | Benjustering (kort) | 1 |
| 11 | Ansluta | 2 |
| 12 | Nackkudde | 1 |
| 13 | Stöd | 1 |
| 14 | Skumma | 4 |
| 15 | Cirkulär plugg | 4 |
| 16 | Skumma | 2 |
| 17 | Fjädra spärr M 20 | 2 |
| 18 | Fjädra spärr M 16 | 1 |
| 19 | Ringa låsning stift | 1 |
| 20 | Ringa låsning stift | 2 |
| 21 | BULT M 10*30 | 2 |
| 22 | BRUCKOR M1O | 2 |
| 23 | BULT M 8*50 | 3 |
| 24 | BULT M 8*40 | 6 |
| 25 | BULT M 8*20 | 12 |
| 26 | BRUCKOR M8 | 31 |
| 27 | MUTTER M 8 | 14 |
| 28 | BRUCKOR M8 | 6 |
| 29 | Remmar | 2 |
| 30 | Spännband | 1 |
| 31 | 14-17 öppet - slut rycka | 2 |
Installationssteg

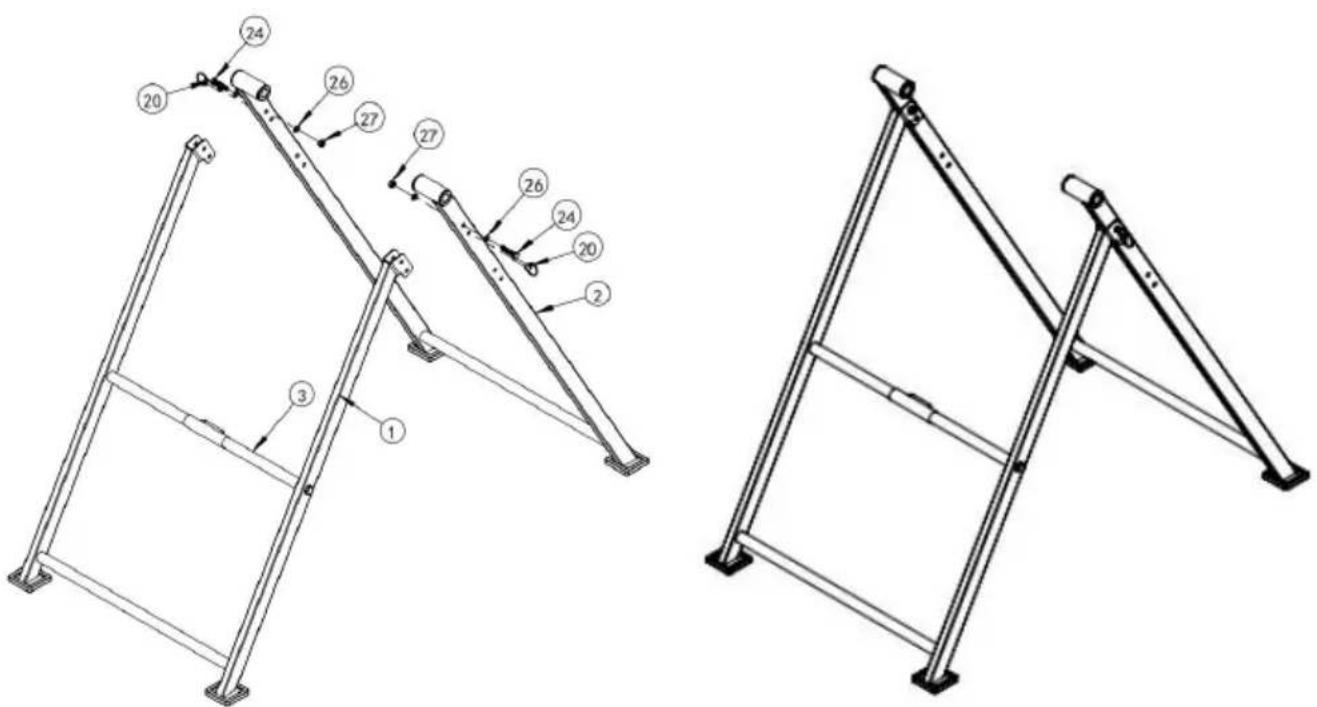

- Montera komponent 1 och komponent 2 med M8-skruvar (24), M brickor (26) och M8-låsmuttrar (27).
- Använd det cirkulära stiftet (20) för att montera komponenterna 2.

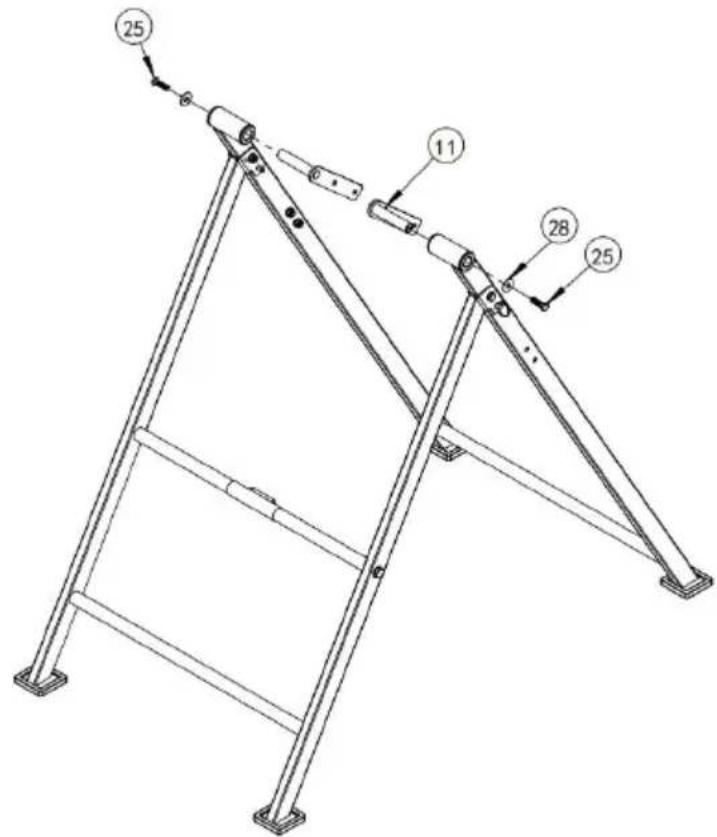

- Använd M8 * 20 skruvar (25) och en φ 8 bricka (28) för att komponent 11 till komponent 2.

-
Fäst de 5:e och 11:e komponenterna med M8 * 20 skruvar (25 brickor (26) och 1 M8 låsmutter (27).
-

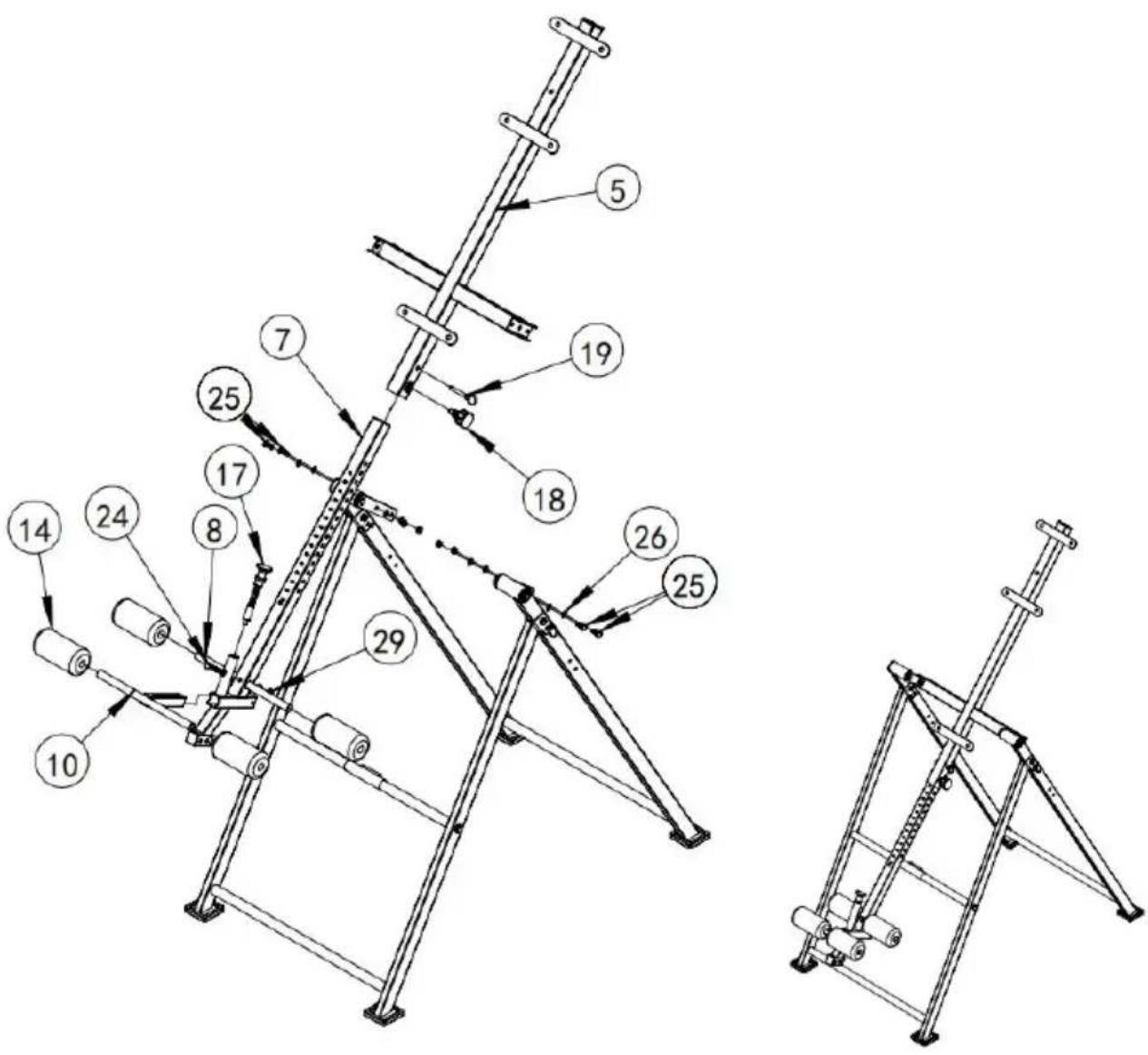

Sätt in komponent 7 i komponent 5, justera lämplig längd och den sedan med en cirkulär stift (19) och en fjäderdragstift (18).
-
Sätt in komponent 8 i komponent 7 och fäst den med M8 * 4 (24), 2 * 8 brickor (26) och 1 M8 läsmutter (27).
-
Montera skum nr 14 med skum nr 8.
-
Sätt in komponent 10 i komponent 7 och justera dess position, den sedan med M20-stiftet (17).
-
Montera det 14:e skummet med den 10:e komponenten.

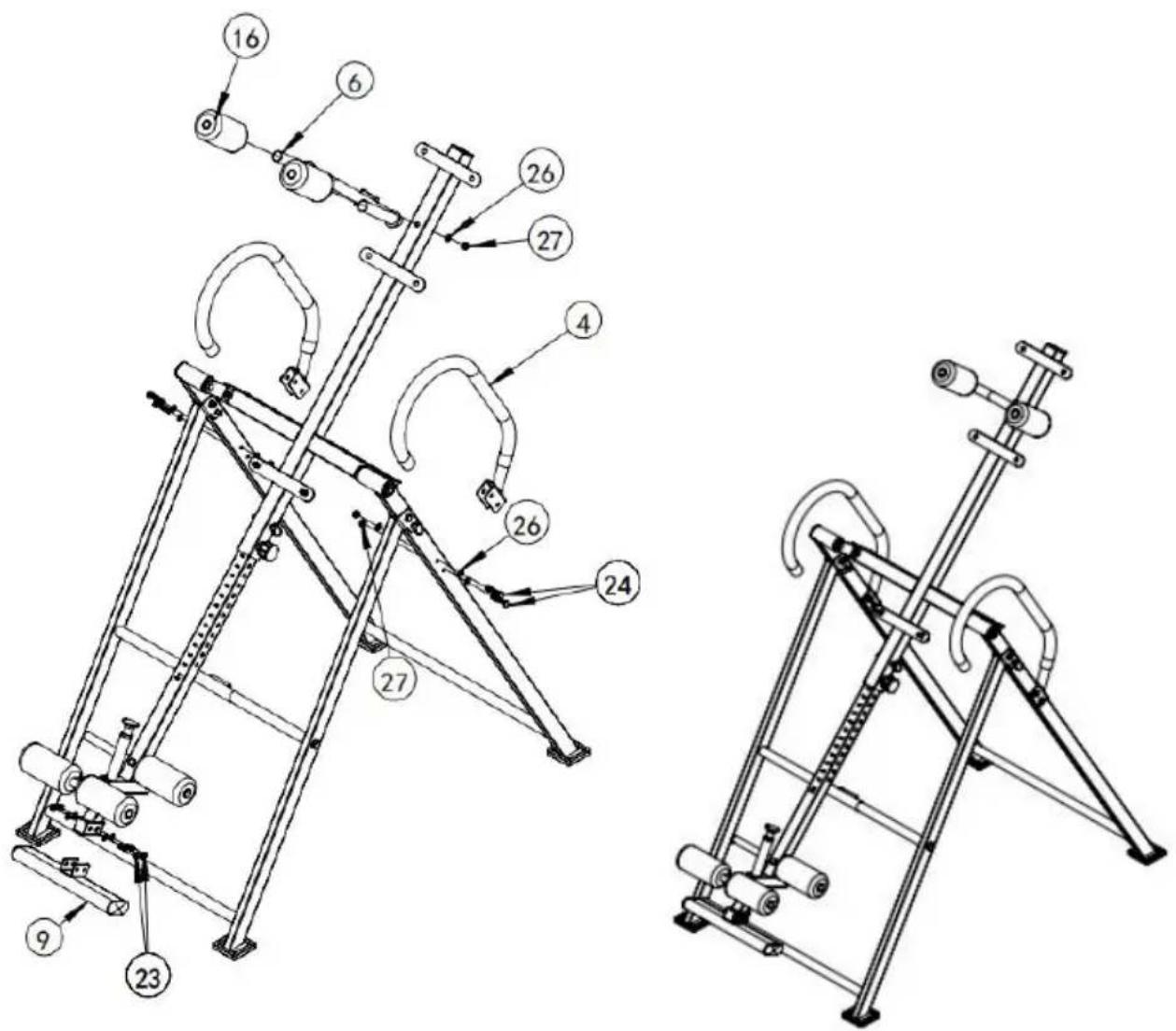

- Montera komponent 9 och komponent 7 med M8 * 50 skruvar 2 M8 brickor (26) och 1 M8 (27) låsmutter.
- Montera komponent 4 med M8 * 40 skruvar (23), M8 brickor och M8 låsmuttrar (27) på komponent 2.
- Montera det 16:e skummet med den 6:e komponenten.
- Montera komponent 6 med M8-brickor (26) och M8-låsmuttrar (2

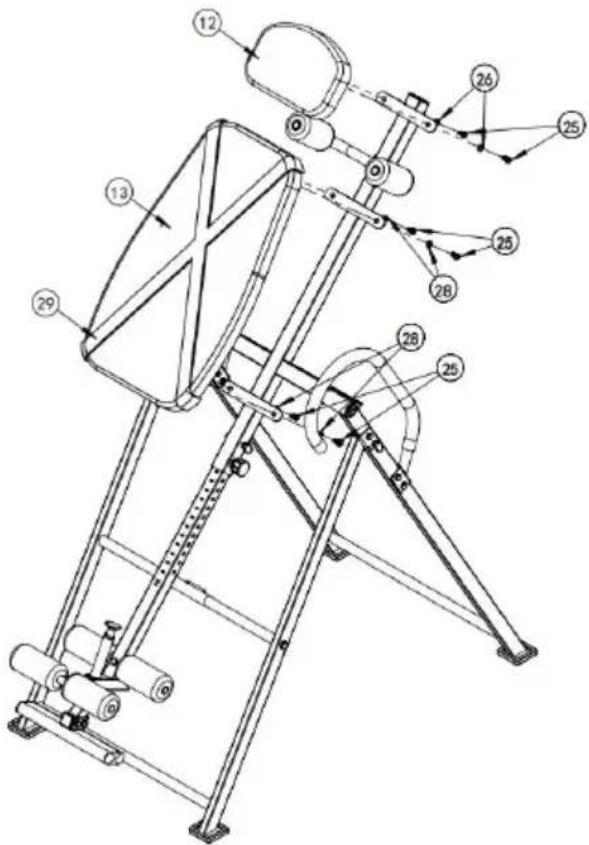

- Montera komponent 5 och komponent 12 med M8 * 20 skruvar (25) och φ 8 brickor (26).

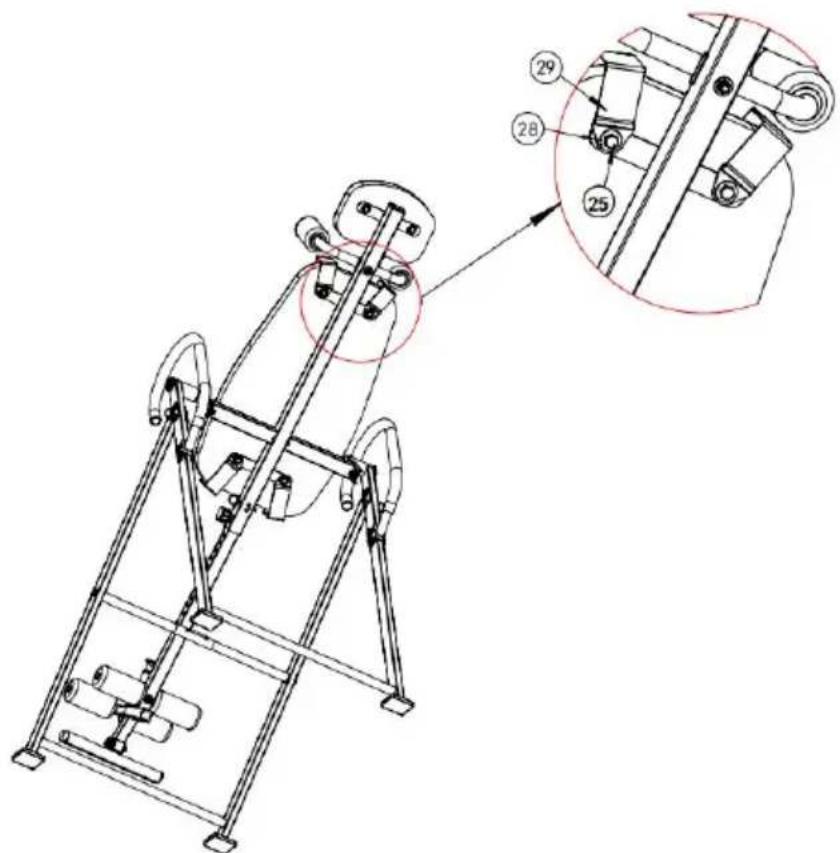

- Montera delarna 13, 5 och 29 med M8 * 20 skruvar (25) och en φ 8 bricka (28).

- Montera komponent 30 med komponent 1 och 3.
