MANUALE UTENTE QD001 Vevor

Supporto tecnico e Garanzia elettronica Certificato www.vevor.com/support

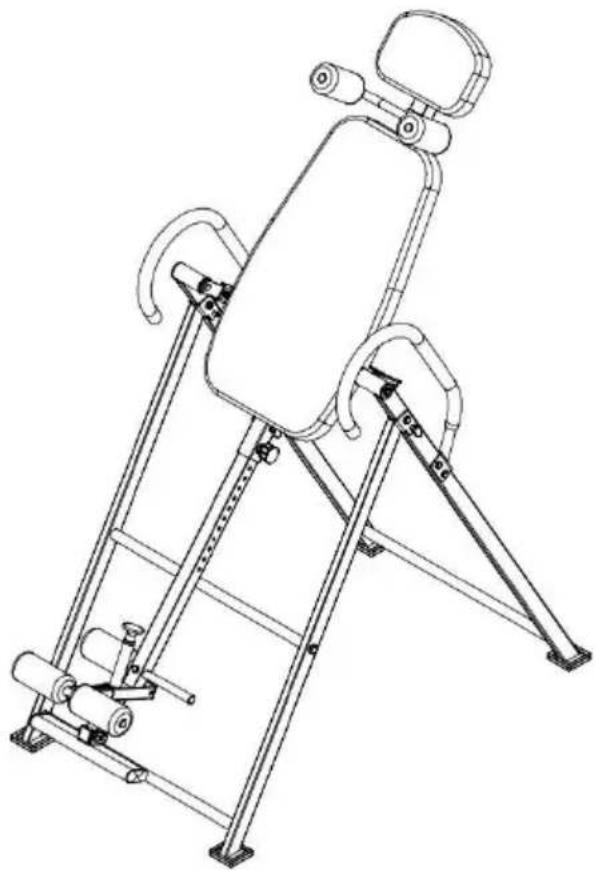

Invertito macchina

MODELLO:QD001,QD002,QD003

Continuiamo ad impegnarci per fornirti strumenti competitivi prezzo. "Salva Metà", "Metà prezzo" o altre espressioni simili usato di solo noi rappresenta una stima dei risparmi che puoi ottenere potrebbe trarre beneficio dall'acquisto di alcuni utensili con noi rispetto al grandi marchi top e non necessariamente Significare A coprono tutte le categorie di strumenti da noi offerti. Sei gentilmente ricordato a verificare attenzione quando si effettua un ordine con noi se tu sono in realtà risparmio metà rispetto ai principali marchi.

MODELLO:QD001,QD002,QD003

Avere prodotto domande? Bisogno tecnico supporto? Per favore Tatto gratuito A contatto noi:

Supporto tecnico e Certificato di garanzia elettronica www.vevor.com/support

Questo è l'originale istruzione, per favore leggi tutto manuale ist accuratamente prima di operare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto essere soggetto al

prodotto tu ricevuto. Per favore perdonami noi che non lo farer

informarti di nuovo se ci sono aggiornamenti tecnologici o softw Nostro prodotto.

Prefazione

Per prima cosa, lasciaci esprimere i nostri più sentiti ringraziamenti a clienti che hanno acquistato la nostra attrezzatura. Questo manuale è destinato al servizio clienti per rendere migliore Scritto con questa attrezzatura.Spero che i prodotti e i servizi dell'azienda ti portino il car cortesia.

Fai attenzione

Questo prodotto deve essere utilizzato in stretta conformità con il meto d'uso descritto nel presente manuale, l'uso improprio di qualsiasi altro metodo causato da un uso improprio. La Società non fornisce alcuna garanzia di alcun tipo, inclusa (ma non limitata a) la commerciabilità (alla Società per uno scopo particolare Garanzie implicite di idoneità.

La società non accetta alcuna responsabilità. La Società non sarà responsabile per eventuali errori contenuti in questo materiale, o per eventuali danni accidentali o consequenziali

derivanti dalla fornitura, dall'effettiva esecuzione o dall'uso del presente manuale.

Questo manuale contiene informazioni proprietarie protette dalla legge s brevetti. Tutti i diritti

riservato. Senza il consenso scritto della Società, non è consentito fotocopiare, copiare o tradurre alcuna parte di questo manuale in un'al lingua.

Il contenuto del manuale può essere modificato senza preavviso da pa dell'utente.

Responsabilità del produttore

La Società sarà ritenuta responsabile della sicurezza e dell'affidabilità c prestazioni dell'attrezzatura solo se l'operazione di montaggio, restituzioni

il miglioramento e la manutenzione sono effettuati da personale abilitato

Azienda, l'apparecchiatura elettrica interessata è conforme alle norme nazionali e l'apparecchiatura viene utilizzata in conformità alle istruzioni l'uso.

Garanzia

Processo di fabbricazione e materie prime: La Società garantisce che L'attrezzatura (ad eccezione delle parti) è in condizioni di normale utili: riparazione, priva di

difetti del processo di fabbricazione e delle materie prime per un anno data di spedizione. Nessuna delle nostre ispezioni è perfetta

1. Precauzioni

1.1 Precauzioni per

l'uso Avvertimento:

1. Se IL attrezzatura sente allentare, cade O È danneggiato, Per favore Ottenere In tocco con la compagnia nel tempo;

2. Mantenere l'area di lavoro pulita e ben illuminata. Disordinato o scuro aree invitare incidenti.

3. Tenere i bambini e astanti lontano Mentre operativo, distrazioni Volere farti fare perdere il controllo.

4. Resta vigile, orologio Che cosa Voi Sono facendo E utilizzo comur senso Quando operativo IL attrezzatura. Fare non utilizzo IL attrezzatur mentre Voi sono stanchi O Sotto IL influenza Di droghe, alcol O farmaco.. A momento Di disattenzione durante l'uso dell'attrezzatura può causare gravi personale infortunio.

5. Vestito correttamente. Fare non Indossare sciolto vestiario o gioielli. Mantenere tuo capelli, vestiti e guanti lontano da in movimento parti. larghi gioielli o lungo i capelli possono essere preso In in movimento

6. Conservare le attrezzature inutilizzate fuori Di portata Di bambini E soltanto permettere persone familiarità con l'attrezzatura per utilizzo Questo strumento è pericoloso nel mani Di non addestrato utenti.

7. Per favore non utilizzo Questo dispositivo Dopo bere alcol o prendendo farmaco.

SALVA QUESTI ISTRUZIONI

Raccordo per tubo di prodotto parametri

prodotto nome	Macchina invertita
Modello	QD001
Massimo carico	300 libbre
Dimensioni del prodotto L x H	Dimensioni: 1200X690X1640mm
Peso del prodotto	19.6 kg
Colore	Blu Nero Raddoppiare Pinyin/Arancione Nero Raddoppiare Pinyin/Nero Rosso Raddoppiare Pinyin

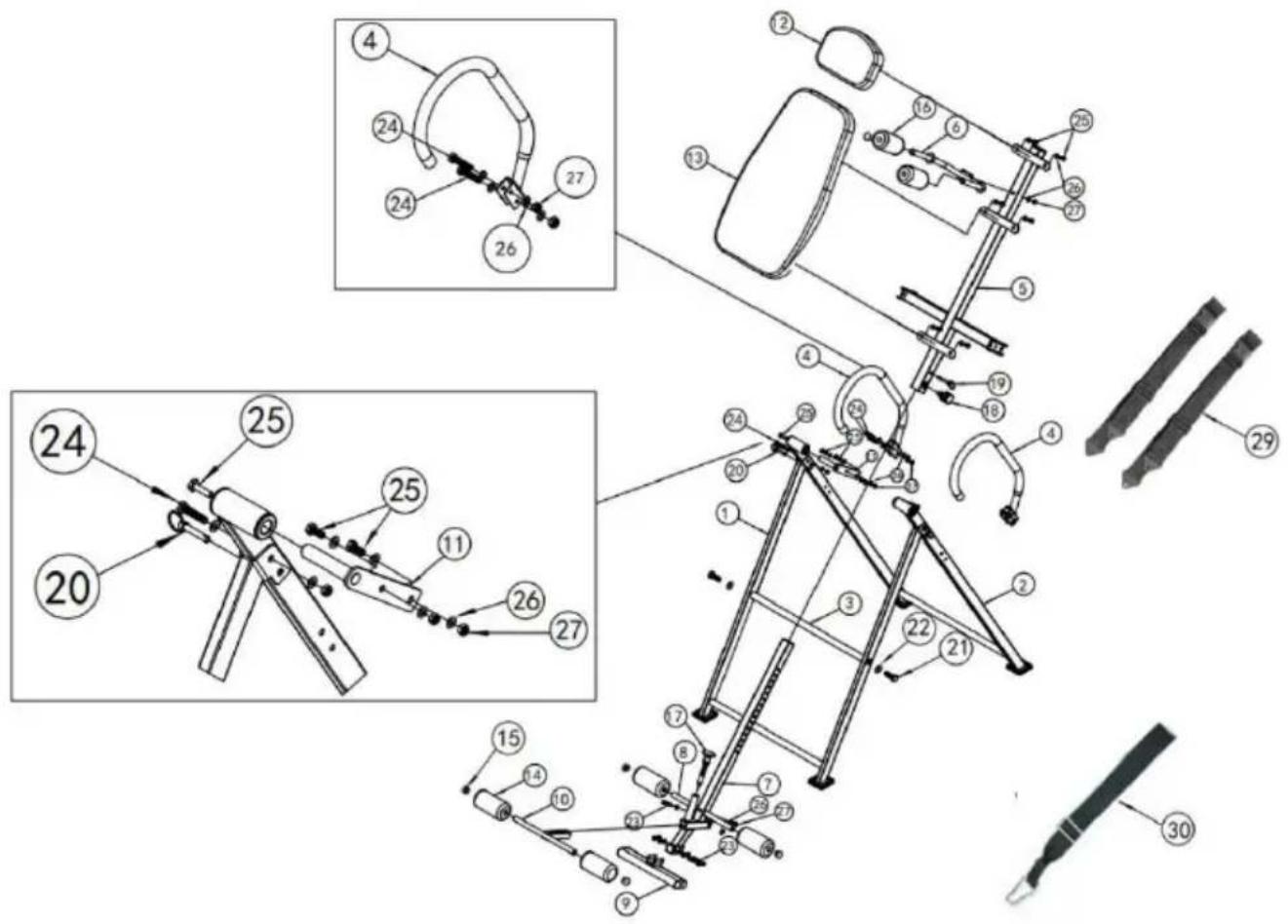

Diagramma di ripartizione del prodotto

PARTI LISTA
NUMERO	DESCRIZIONE	QUANTITÀ
1	Supporto	1
2	Supporto	1
3	Collegamento tubo	1
4	Maniglia	2
5	Collegamento posteriore	1
6	gomito tampone	1
7	Regolazione gamba (lunga)	1
8	Cuscino per le gambi tubo	1
9	Appoggio	1
10	Regolazione della gamba (corta)	1
11	Collegare	2
12	Cuscino per il collo	1
13	Supporto	1
14	Schiuma	4
15	Circolare tappo	4
16	Schiuma	2
17	Primavera chiavistello II 20	2
18	Primavera chiavistello II 16	1
19	Squillo bloccaggio spillo	1
20	Squillo bloccaggio spillo	2
21	BULLONE Misura 10*30	2
22	RONDELLE II 10	2
23	BULLONE Misura 8*50	3
24	BULLONE Misura 8*40	6
25	BULLONE Misura 8*20	12
26	RONDELLE M8	31
27	NOCE L' 8	14
28	RONDELLE M8	6
29	Cinghie	2
30	Cinghia di tensione	1
31	14-17 aperto - fine chia	2

Fasi di installazione

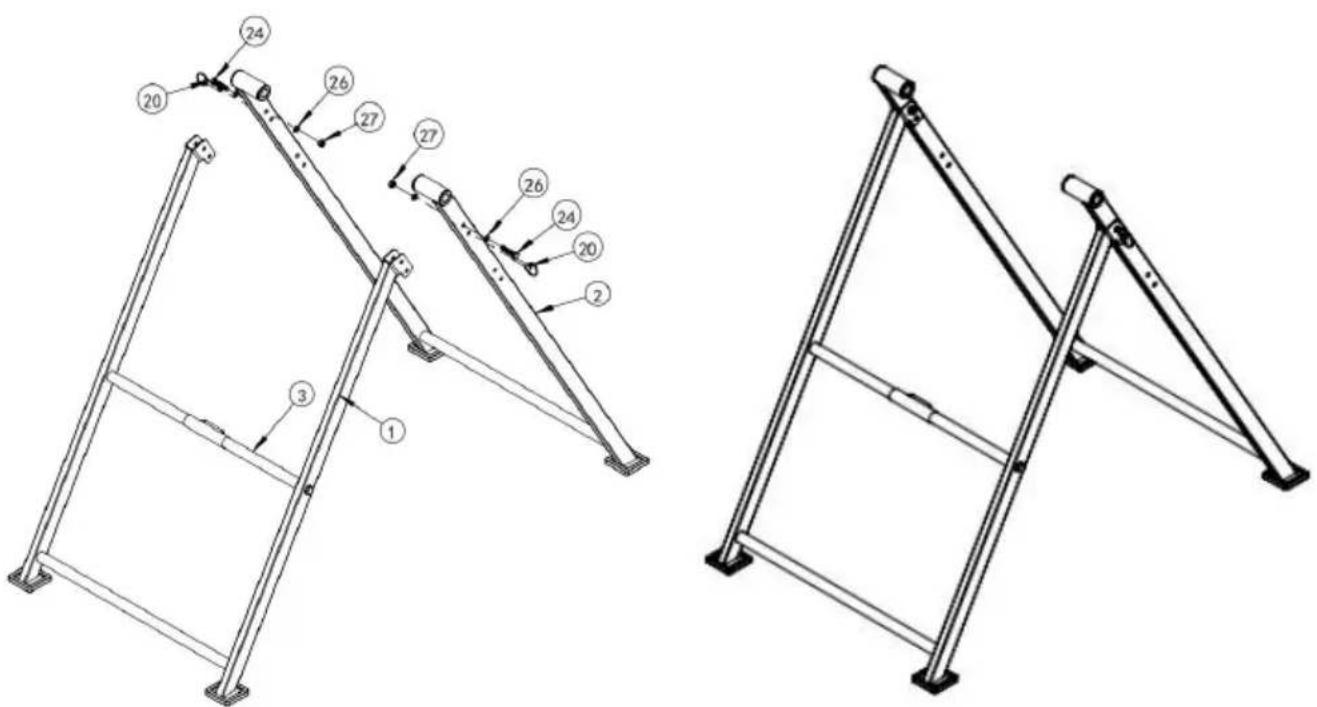

1. Assemblare il componente 1 e il componente 2 utilizzando viti M (24), rondelle M8 (26) e dadi di bloccaggio M8 (27).
2. Utilizzare il perno circolare (20) per assemblare i componenti 1

25 11 28 25

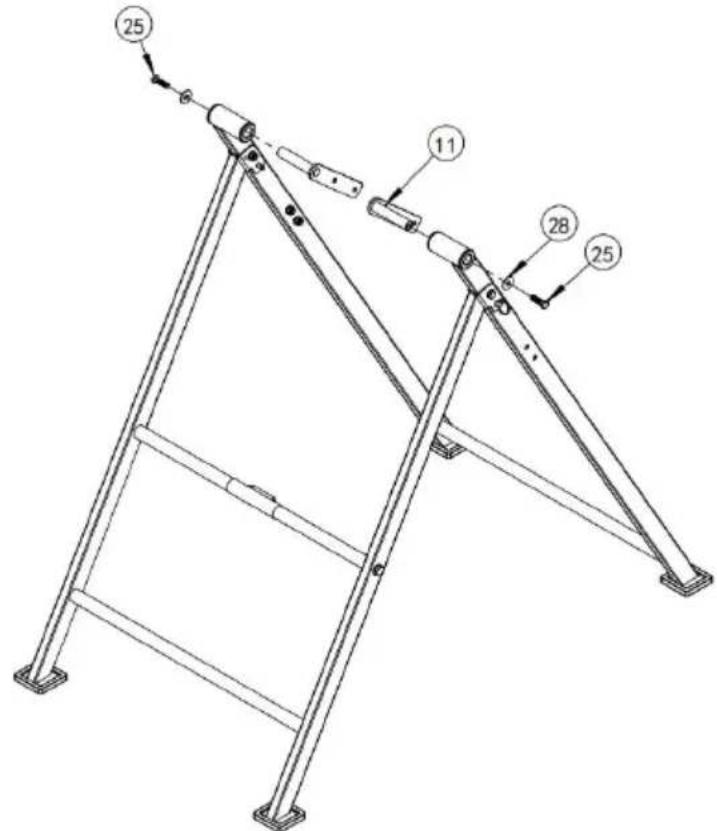

1. Utilizzare viti M8 * 20 (25) e una rondella φ 8 (28) per colleg componente 11 al componente 2.

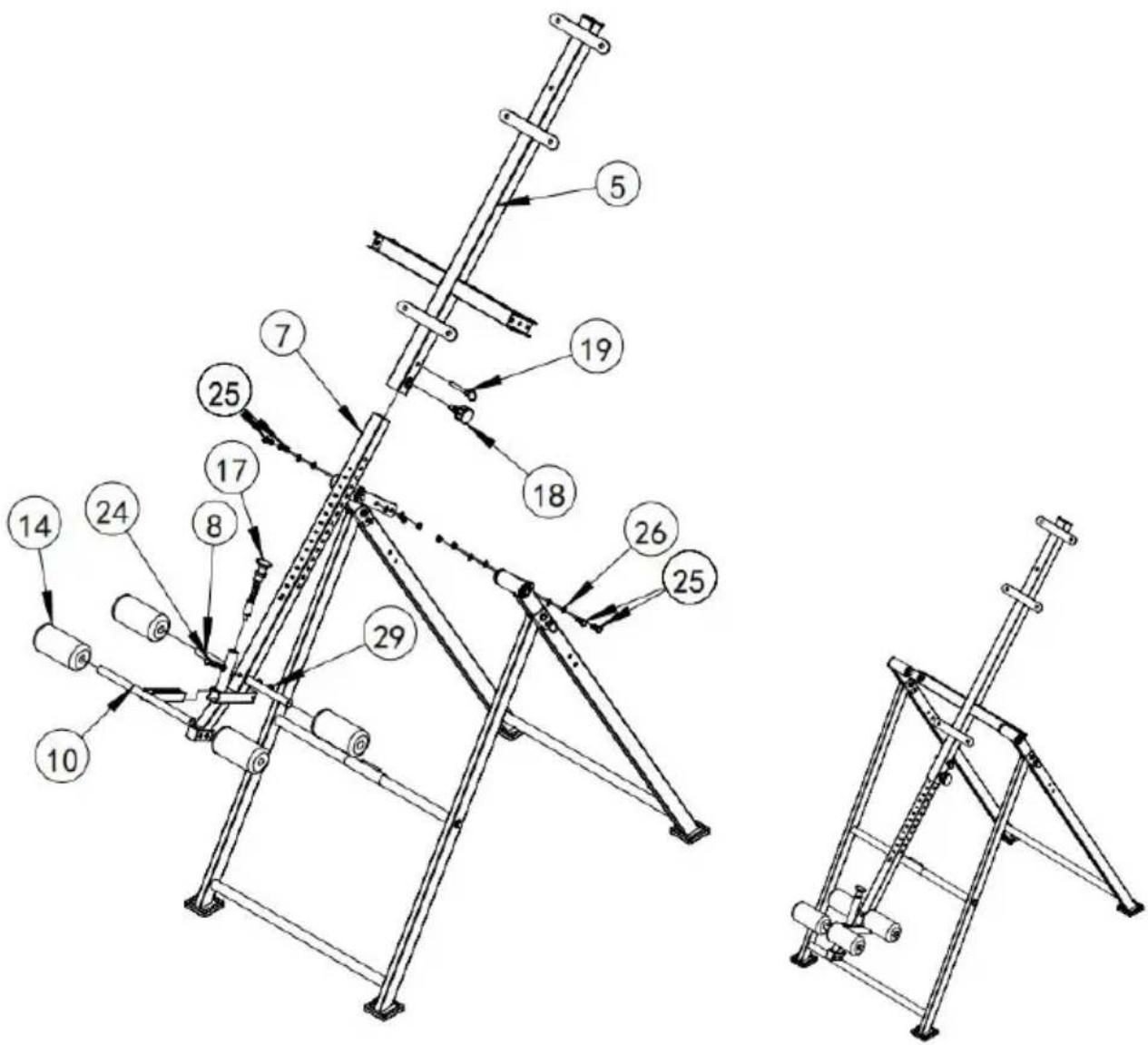

1. Fissare il 5° e l'11° componente con viti M8 * 20 (25), 2 * 8 rondelle (26) e 1 dado di bloccaggio M8 (27).

2. Inserire il componente 7 nel componente 5, regolare la lunghezz appropriata e quindi fissarlo con un perno circolare (19) e un pern molla (18).

3. Inserire il componente 8 nel componente 7 e fissarlo con viti M (24), 2 * 8 rondelle (26) e 1 dado di bloccaggio M8 (27).

4. Assemblare la schiuma n. 14 con la schiuma n. 8.

5. Inserire il componente 10 nel componente 7 e regolarne la posi quindi fissarlo con il perno M20 (17).

6. Assemblare la 14a schiuma con il 10° componente.

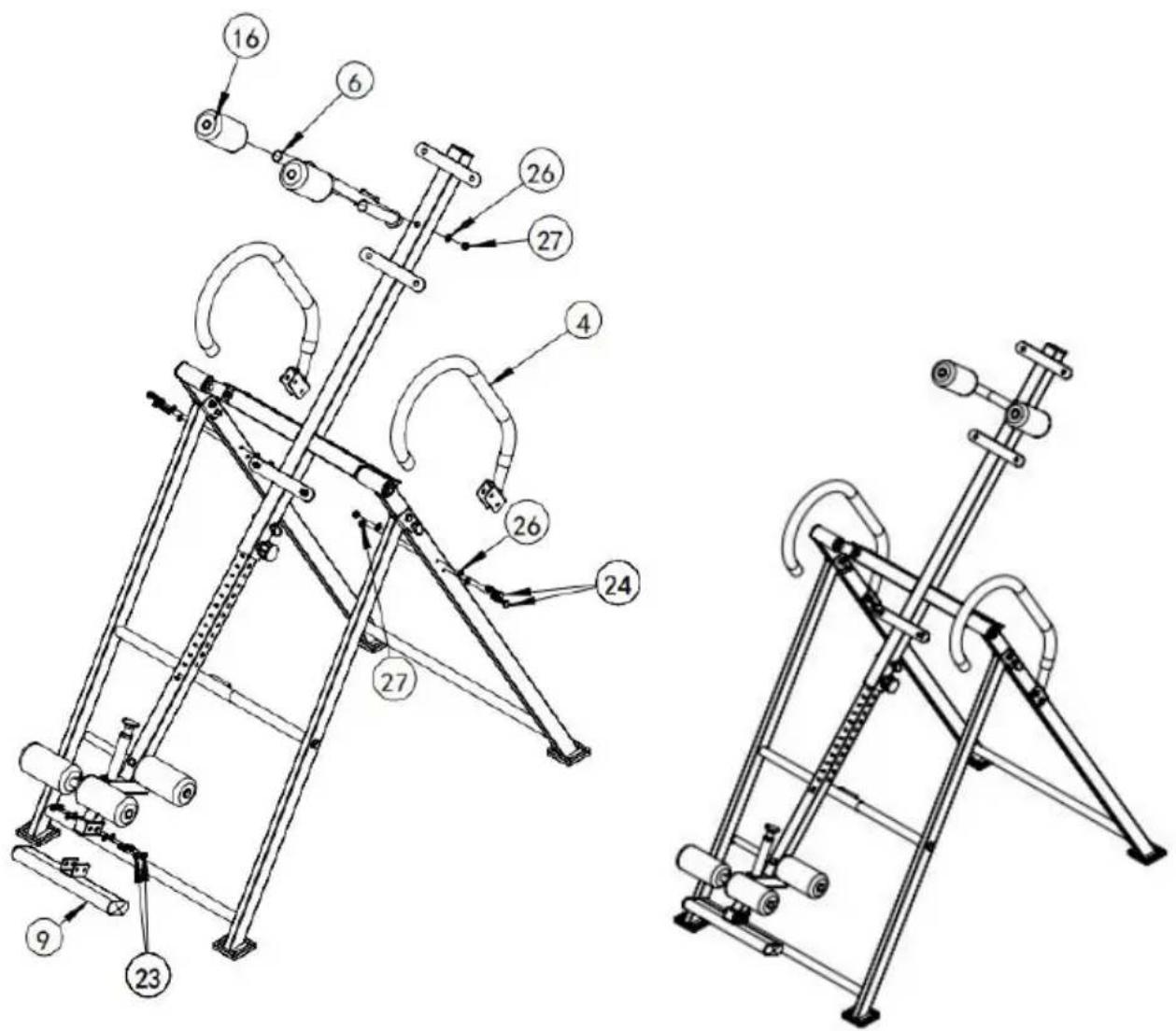

1. Assemblare il componente 9 e il componente 7 utilizzando viti 50 (23), 2 rondelle M8 (26) e 1 dado di bloccaggio M8 (27).
2. Assemblare il componente 4 con viti M8 * 40 (23), rondelle M e dadi di bloccaggio M8 (27) sul componente 2.
3. Assemblare la 16a schiuma con il 6° componente.
4. Assemblare il componente 6 utilizzando rondelle M8 (26) e dad bloccaggio M8 (27).

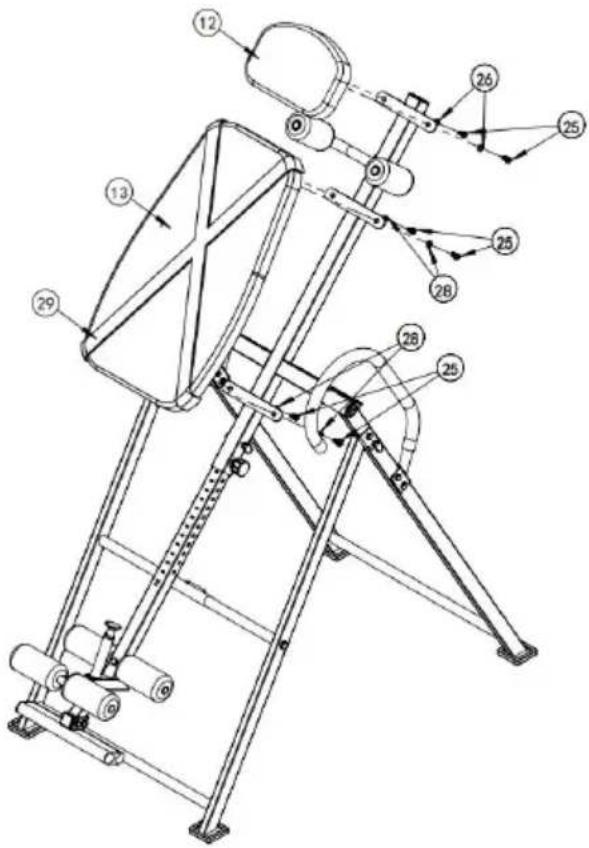

1. Assemblare il componente 5 e il componente 12 utilizzando viti M8 * 20 (25) e rondelle φ 8 (26).

2. Assemblare le parti 13, 5 e 29 utilizzando viti M8 * 20 (25) e una rondella φ 8 (28).

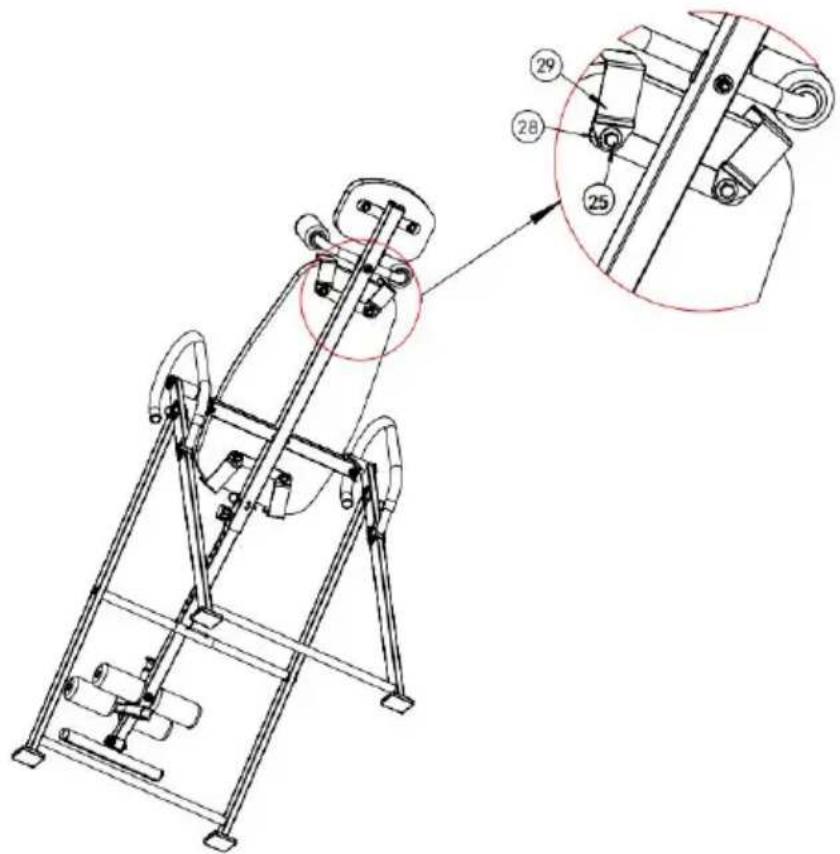

1. Assemblare il componente 30 con i componenti 1 e 3.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.
