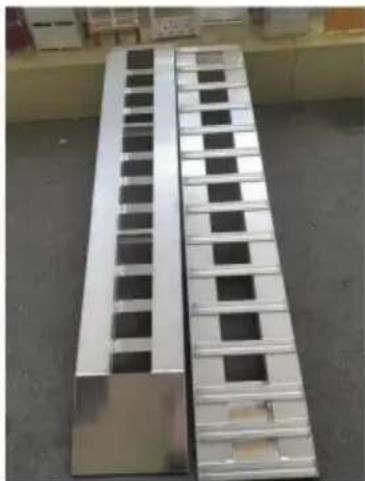

NY6076 - Ramp Vevor - Gratis bruksanvisning och manual

Produkttyp	Lastramp
Märke	Vevor
Modell	NY6076
Maximal belastning (per ramp)	5000 lb (2268 kg)
Antal ramper	2 stycken
Produktmått (per styck)	2745 x 380 x 82 mm
Nettovikt (per styck)	25,2 kg
Material	Robust stål
Rekommenderad användning	Lastning/lossning av fyrhjulingar, motorcyklar, gräsklippare på släpvagn eller lastbil
Antal hjul som stöds	2 eller 4 hjul (låg hastighet)
Säkringsfäste	Säkringsband eller säkerhetskedjor krävs (ingår inte)
Installation	Placera tungan på baklämmen, fäst kedjor/band, spänn
Underhåll	Rengör efter användning, kontrollera fästet, förvara torrt
Garanti	Elektronisk: www.vevor.com/support
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Baoshan, Shanghai

Vanliga frågor - NY6076 Vevor

Vad är den maximala lastkapaciteten för Vevor NY6076-rampen?

Den maximala lastkapaciteten är 5000 lb (2268 kg) per ramp. Överskrid aldrig denna gräns.

Vilka mått har NY6076-rampen?

Varje ramp är 2745 mm lång, 380 mm bred och 82 mm hög.

Hur installerar man rampen korrekt på baklämmen?

Placera tungan (den lutande kanten) på baklämmen med kanten nedåt. Fäst säkerhetskedjor eller band vid solida förankringspunkter på lastbilen, spänn sedan genom att dra rampen bakåt.

Är det säkert att lasta en motorcykel ensam?

Nej, det rekommenderas starkt att vara två vuxna eller fler för att lasta en motorcykel. En person skjuter långsamt medan en annan styr och bromsar från plattformen.

Kan jag använda en vinsch för att lasta en fyrhjuling?

Ja, en vinsch kan användas. Kontrollera att vinschen och fästpunkterna har tillräcklig kapacitet. Stå vid sidan av fyrhjulingen under vinschningen.

Hur rengör och underhåller man rampen?

Efter varje användning, rengör ytan med en torr trasa för att ta bort smuts och fukt. Förvara på en torr plats för att undvika rost. Kontrollera regelbundet bultarnas åtdragning.

Vilka typer av fordon kan lastas med denna ramp?

Den är avsedd för tvåhjuliga terrängmotorcyklar och fyrhjulingar (ATV). Använd inte för trehjuliga fordon eller fordon som är bredare än rampen.

Vad gör jag om rampen deformeras?

Deformation indikerar ofta överbelastning. Kontrollera att lastvikten inte överstiger 5000 lb per ramp. Om deformationen kvarstår utan överbelastning, kontakta teknisk support.

Ingår säkerhetsbanden?

Nej, säkerhetsband eller säkerhetskedjor ingår inte. Du måste tillhandahålla dem separat. De är obligatoriska för att förhindra rörelse av rampen under lastning.

Var hittar jag teknisk support och garanti?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING NY6076 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

RAMP ANVÄNDARHANDBOK

MODELL: NY6076/NY6073/NY6075/UT-6806

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

RAMP

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Läs instruktionerna noggrant innan du använder enheten

Katalog

1. Tekniska parametrar
2. Säkerhetsföreskrifter
3. Spara dessa instruktioner
4. Vanlig felanalys

1. Tekniska parametrar

Modell	NY6076	NY6073	NY6075	UT-6806
Maximal belastningLager (Lbs/st)	5ÿ000	3000	3000	1500
Kvantitet (st)	2	2	2	1
Produktstorlek(Mm/st)	2745*380*82 1830*380*63 2400*380*72 2160*1375*39
Nettovikt(Kg/st)	25.2	11.2	18.2	18.2

2. Säkerhetsföreskrifter

Läs HELA VIKTIG SÄKERHETSINFORMATION

avsnitt i början av denna handbok inklusive all text

under underrubriker däri innan du installerar eller använder detta

produkt.

VARNING

FÖR ATT FÖRHINDRA ALLVARLIG SKADA:

Innan lastning eller lossning, stäng av fordonets motor, ställ in växellådan

eller parkera, dra åt dess nödbroms och blockera dess hjul. Se till att ramperna

är rena och torra före lastning eller lossning.

Instruktionerna är följande:

1. Bulten måste sättas in och dras åt för hand genom pipgångjärnet.
2. Rampytan måste vara torr, ren och fri från olja eller fett.
3. Parkera fordonet eller släpet på plan, fast mark, se till att fordonet är PARKerat med nöd-/parkeringsbromsen PÅ och motorn avstängd.
4. Placera ramperna på bakluckan eller släpet så att de passar hjulbasen vid lastning av fordonet.
5. Se till att rampens platta eller fingrar sitter säkert på plats.
6. Montera och fäst säkerhetsbanden. En illustration av hur man fäster säkerhetsremmarna är som följer: (Gäller endast UT-6806-modeller)

1. Fäst ALLTID säkerhetsrem(ar). Se till att remmen är korrekt justerad för längd för att förhindra att lastrampen kastas.
2. Se till att säkerhetsremmen inte tillåter bakåtrörelse av lastrampen.

Användning av motorcykel:

1. Åk ALDRIG en motorcykel eller annan motoriserad utrustning upp eller ner på en lastramp för enkel löpare.
2. Skjut långsamt maskinen uppför ramperna OCH SE TILL ATT DÄCKEN ÄR CENTRERADE PÅ RAMPEN HELA TIDEN. (Två eller fler vuxna personer rekommenderas för lastning)
3. Accelerationen måste vara långsam, kontrollerad och konstant. Operatören måste ha kontroll över maskinen hela tiden under lastning och lossning.
4. Använd bromsen efter behov för att kontrollera din hastighet medan du lossar. Plötslig eller oregelbunden inbromsning eller acceleration gör att ramperna dras bort från bakluckan eller trailern eller till och med bryter rampen.

ATV-användning:

1. Ha alltid en andra vuxen som upptäcker föraren vid lastning.
2. Kör sakta maskinen uppför ramperna och se till att däcken är centrerade på rampen hela tiden.
3. Accelerationen måste vara långsam, kontrollerad och konstant. Operatören måste ha kontroll över maskinen hela tiden under lastning och lossning.
4. Använd bromsen efter behov för att kontrollera hastigheten medan du lossar. Plötslig eller oregelbunden inbromsning eller acceleration kan dra ramperna bort från bakluckan eller trailern, eller till och med bryta rampen.

VARNING – ÖVERSKRID ALDRIG MAXIMAL LASTKAPACITET FÖR RAMPERNA. ANVÄND PÅ EGEN RISK.

Underlåtenhet att följa dessa procedurer kan resultera i skador på maskiner, personskador eller dödsfall. Säljaren ansvarar inte för missbruk eller skador som uppstår under användningen av ramperna.

3. Spara dessa instruktioner

1. Ramperna ska sitta på bakluckan och båda ramperna måste vara torra och rena. Kontrollera och dra åt eventuella lösa beslag.
2. Sätt tungan (vinklad läpp) på ramperna på bakluckan. Tungan måste vara vänd nedåt (se montering) och kontakta lastbilens baklucka helt. Fäst säkerhetskedjan (ingår ej) på varje ramp upp till insidan av lastbilsflaket; fäst varje säkerhetskedja till en säker fästpunkt på lastbilens chassi.
3. Dra tillbaka lastramperna tills kedjorna är spända. Hela tungdelen av ramperna måste passa på bakluckan; om inte, justera säkerhetskedjorna därefter eller använd kortare kedjor.

Hjul ATV Lastning och lossning

VARNING

- Dessa ramper är endast för användning med 2-hjuliga smutscyklar och 4-hjuliga terränghjulingar. Använd inte dessa ramper för att lasta/lossa 3-hjuliga fordon. • Använd inte dessa ramper för att lasta eller lossa något fordon som är bredare än rampen. • Använd inte dessa ramper för att lasta eller lossa något fordon som bär utrustning på sina ställ.

- Använd inte dessa ramper om bakluckan på fordonet som lastas eller lossas är högre än hälften av varje ramps längd.

VARNING! FÖR ATT FÖREBYGGA ALLVARLIG SKADA: Åk inte ATV medan

lastning eller lossning sker. Det är farligt och bör inte göras.

VARNING! Var uppmärksam på dynamisk belastning!

Plötsliga laströrelser kan kortvarigt skapa överbelastning, vilket gör att ramperna kan brista.

VARNING! FÖR ATT FÖREBYGGA ALLVARLIG SKADA: Alla personer som inte är inblandade i processen måste hålla sig borta från ramperna och lastbilen. Se till att inga husdjur finns i närheten.

Ladda med vinsch (ingår ej)

1. Vinschen och monteringsanslutningarna måste ha lämplig kapacitet för att säkert dra ATV:n uppför ramperna.
2. Installation av vinsch monterad på ATV:n: Rulla av kabeln från vinschen och fäst den på en säker monteringspunkt på lastbilen, i samma höjd som vinschen kommer att vara efter att ATV:n har lastats.
3. Installation av vinsch monterad på lastbilen: Fäst kabeln i den nedre främre delen av rampen.
4. Medan du använder vinschen, stå bakom och vid sidan av ATV:n, med fordonet mellan dig och vinschkabeln.
5. Använd vinschen för att långsamt lasta ATV:n på fordonet.

Avlastning

VARNING: Det är farligt att åka ATV medan du lastar av, och det bör inte göras.

1. Låt en assistent övervaka att ramptungorna inte glider på bakluckan.
2. Ställ upp ramperna på lastbilsflaket enligt beskrivningen under drift. Ta bort alla surrningsremmar och fästutrustning från ATV:n.

SKADA: Se till att den 4-hjuliga ATV:n är centrerad på ramper.

1. Medan du håller dig utanför ATV:n, starta motorn, koppla ur parkeringsbromsen, sätt på växellåda i backväxeln och se till att hjulen är i en rak linje med ramper. Medan du håller i bromsen, placera dig framför ATV:n.
2. Släpp bromsen och tryck på ATV:n för att få igång den nerför ramperna. Tillåta att ATV:n rullar ner naturligt, försök inte att styra den eller bromsa. Om det stannar när du är på ramperna, ge den försiktigt gasen för att backa den från ramperna.

1. Försök inte lasta en smutscykel eller annan 2-hjulig motorcykel ensam. Ha en kvalificerad vuxenassistent.
2. Ställ in den 2-hjuliga cykeln med en av ramperna.
3. Med en person som sakta skjuter cykeln uppför rampen, bör en hjälpare vara i dragfordonets bädd både för att styra och ansätta bromsen om det är nödvändigt stanna cykeln medan den står på rampen. Ha en person med handen på cykeln handbroms för säkerhet.
4. När personen i lastbilsflaket har grepp om styret, applicera bromsa och stabilisera cykeln medan den andra personen rör sig bakom cykeln (men iväg till ena sidan) och trycker in den hela vägen in i lastbilsflaket. OBS: Medan de flesta smutscyklar är tillräckligt lätta för att säkert lasta med två personer, en trec person kan göra jobbet enklare och säkrare.
5. När cykeln är säkert lastad, säkra den med fyra spännband (ingår ej), en på varje sida av framsidan och en på varje sida på baksidan av cykeln.

Avlastning av 2-hjuliga cykel

1. Placera rampen mot lastbilens baklucka bakom cykelns bakdäck och fäst säkerhetskedjan på lastbilsflaket.
2. Ta bort spännremmarna (ingår ej).

4. Vanlig felanalys

felfenomen	felorsak	lösning
Stegen deformation	Den faktiska lastvikten överstiger max produktbelastning	Den faktiska lastvikten överstiger inte max produktbelastning

Användningsområde

Bygg åtkomst för ATV, UTV, motorcykel, gräsklippare och annan hjulutrustning att köra på släp eller lastbil

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd.
