BEDIENUNGSANLEITUNG NY6076 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

RAMP BENUTZERHANDBUCH

MODELL: NY6076/NY6073/NY6075/UT-6806

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

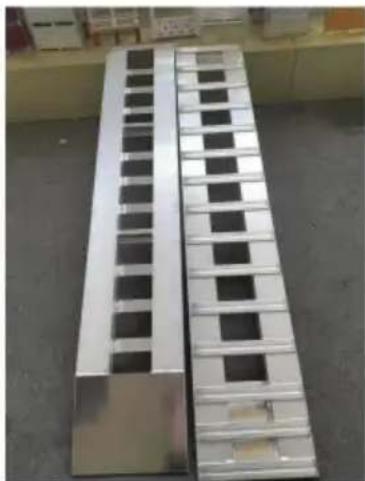

RAMPE

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Lesen Sie die Anweisungen sorgfältig durch, bevor Sie das Gerät verwenden

ÿKatalogÿ

1. Technische Parameter
2. Sicherheitsvorkehrungen
3. Bewahren Sie diese Anleitung auf
4. Häufige Fehleranalyse

1. Technische Parameter

Modell	NY6076	NY6073	NY6075	UT-6806
Maximale Last Lager (Pfund/Stück)	5000	3000	3000	1500
Menge (Stk.)	2	2	2	1
Produktgröße (Mm/Stk.)	2745*380*82 1830*380*63 2400*380*72 2160*1375*39
Nettogewicht (Kg/Stück)		11.2	18.225.2	18.2

2. Sicherheitsvorkehrungen

Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

Abschnitt am Anfang dieses Handbuchs mit allen Texten unter den Unterüberschriften darin, bevor Sie dieses Produkt.

WARNUNG

UM SCHWERE VERLETZUNGEN ZU VERMEIDEN:

Vor dem Be- oder Entladen den Motor des Fahrzeugs abstellen, den Gang einlegen

oder parken, ziehen Sie die Handbremse an und blockieren Sie die Räder. Stellen Sie sicher, dass die Rampen vor dem Be- bzw. Entladen sauber und trocken sind.

Die Anweisungen lauten wie folgt:

1. Der Riegel muss durch das Laufscharnier gesteckt und handfest angezogen werden.

2. Die Rampenoberfläche muss trocken, sauber und frei von Öl oder Fett sein.

3. Parken Sie das Fahrzeug oder den Anhänger auf ebenem, festem Boden. Stellen Sie sicher, dass das Fahrzeug mit Not-/Feststellbremse ANGEZOGEN und Motor AUS.

4. Platzieren Sie Rampen an der Heckklappe oder am Anhänger, um den Radstand des Ladefahrzeug.
5. Stellen Sie sicher, dass die Platte bzw. die Finger der Rampe sicher an ihrem Platz sind.
6. Sicherheitsgurte anbringen und sichern. Eine Abbildung der Befestigung der Sicherheitsgurte ist wie folgt: (Gilt nur für Modelle UT-6806)

1. Bringen Sie IMMER die Sicherheitsgurte an. Stellen Sie sicher, dass der Gurt richtig eingestellt ist für Länge, um ein Zurückschlagen der Auffahrrampe zu verhindern.
2. Stellen Sie sicher, dass der Sicherheitsgurt keine Rückwärtsbewegung der Laderampe zulässt.

Motorradnutzung:

1. Fahren Sie NIEMALS mit einem Motorrad oder einem anderen motorisierten Gerät eine einkufenige Laderampe.
2. Schieben Sie die Maschine langsam die Rampen hinauf und stellen Sie dabei sicher, dass die Reifen zentriert sind. IMMER AUF DER RAMPE. (Zwei oder mehr Erwachsene werden empfohlen für

Wird geladen)

1. 1Die Beschleunigung muss langsam, kontrolliert und konstant erfolgen. Der Bediener muss Behalten Sie während des Be- und Entladens jederzeit die Kontrolle über die Maschine.
2. Benutzen Sie die Bremse, wenn nötig, um Ihre Geschwindigkeit beim Entladen zu kontrollieren. Plötzliche oder Unregelmäßiges Bremsen oder Beschleunigen führt dazu, dass die Rampen von der Heckklappe wegfahren oder Anhänger oder gar die Rampe brechen.

ATV-Nutzung:

1. Beim Einsteigen muss immer eine zweite erwachsene Person auf den Reiter aufpassen.

2. Fahren Sie die Maschine langsam die Rampen hinauf und stellen Sie dabei sicher, dass die Reifen zentriert sind. IMMER AUF DER RAMPE.

3. Die Beschleunigung muss langsam, kontrolliert und konstant erfolgen. Der Bediener muss
   Sie haben die Maschine während des Be- und Entladens jederzeit unter Kontrolle.

4. Benutzen Sie bei Bedarf die Bremse, um Ihre Geschwindigkeit beim Entladen zu kontrollieren. Plötzliche oder
   Unregelmäßiges Bremsen oder Beschleunigen führt dazu, dass die Rampen von der Heckklappe wegfahren oder
   Anhänger oder gar die Rampe brechen.

WARNUNG – ÜBERSCHREITEN SIE NIEMALS DIE MAXIMALE BELASTBARKEIT DES

RAMPEN. VERWENDUNG AUF EIGENES RISIKO.

Die Nichtbeachtung dieser Verfahren kann zu Maschinenschäden, Verletzungen oder

Tod. Der Verkäufer ist nicht verantwortlich für Missbrauch oder Schäden, die während der Nutzung entstehen

der Rampen.

3. Bewahren Sie diese Anleitung auf

1. Die Rampen werden auf der Heckklappe platziert und beide Rampen müssen trocken und sauber sein.
   Überprüfen Sie, ob lose Teile vorhanden sind, und ziehen Sie diese fest.
2. Setzen Sie die Zunge (abgewinkelte Lippe) der Rampen auf die Heckklappe. Die Zungenkante muss
   nach unten zeigen (siehe Montage) und vollständig an der Heckklappe des LKWs anliegen. Verlängern Sie die
   Kette (nicht im Lieferumfang enthalten) auf jeder Rampe bis ins Innere der Ladefläche; befestigen Sie jede
   Sicherheitskette an einem sicheren Befestigungspunkt am LKW-Fahrgestell.
3. Die Auffahrrampen soweit zurückziehen, dass die Ketten gespannt sind. Der gesamte Deichselteil
   der Rampen müssen auf die Heckklappe passen, wenn nicht, passen Sie die Sicherheitsketten entsprechend an
   oder kürzere Ketten müssen verwendet werden.

Be- und Entladen von Geländefahrzeugen

WARNUNG

- Diese Rampen sind für den Einsatz mit 2-rädrigen Dirtbikes und 4-rädrigen ATVs vorgesehen

nur. Verwenden Sie diese Rampen nicht zum Be-/Entladen von dreirädrigen Fahrzeugen.

Verwenden Sie diese Rampen nicht zum Be- oder Entladen von Fahrzeugen, die breiter als die Rampe sind. • Verwenden

Sie diese Rampen nicht zum Be- oder Entladen von Fahrzeugen, die Ausrüstung auf ihren

Gestelle.

- Verwenden Sie diese Rampen nicht, wenn die Heckklappe des zu be- oder entladenden Fahrzeugs

höher als die Hälfte der Länge jeder Rampe.

WARNUNG! UM SCHWERE VERLETZUNGEN ZU VERMEIDEN: Fahren eines ATVs während Das Be- oder Entladen ist gefährlich und sollte nicht versucht werden.

ACHTUNG! Achten Sie auf dynamische Belastung!

Durch plötzliche Lastbewegungen kann es kurzzeitig zu einer Überlastung kommen, die zum Versagen der Rampen führt.

WARNUNG! UM SCHWERE VERLETZUNGEN ZU VERMEIDEN: Alle Personen, die nicht an der

Der Fahrer muss sich von den Rampen und dem LKW fernhalten. Stellen Sie sicher, dass sich keine Haustiere in der Nähe befinden.

Beladen mittels Seilwinde (nicht im Lieferumfang enthalten)

1. Die Winde und die Befestigungspunkte müssen alle über die erforderliche Kapazität verfügen um das ATV sicher die Rampen hinaufzuziehen.
2. ATV-montierte Winde Setup: Kabel von der Winde abwickeln und an einer Sicherer Montageort am LKW, auf gleicher Höhe wie die Winde nach das ATV wurde beladen.
3. Aufbau der LKW-Winde: Befestigen Sie das Kabel an der unteren Vorderseite der rahmen.
4. Während Sie die Winde bedienen, stehen Sie seitlich neben dem ATV, mit der Fahrzeug zwischen Ihnen und dem Windenseil.
5. Betätigen Sie die Winde, um das ATV langsam auf das Fahrzeug zu laden.

Entladung

WARNUNG! UM SCHWERE

VERLETZUNG: Das Fahren mit einem ATV während des Entladens ist gefährlich und sollte nicht versucht.

1. Lassen Sie einen Assistenten die Rampenzungen auf Verrutschen auf der Heckklappe überwachen.
2. Richten Sie die Rampen auf der Ladefläche aus, wie unter „Bedienung“ beschrieben. Entfernen Sie alle Abschleppgurte und Sicherungsausrüstung vom ATV.

WARNUNG! UM SCHWERE

VERLETZUNG: Stellen Sie sicher, dass das 4-Rad-ATV mittig auf den Rampen steht.

1. Während Sie vom ATV absteigen, starten Sie den Motor, lösen die Feststellbremse,
   schalten Sie den Rückwärtsgang ein und stellen Sie sicher, dass die Räder in einer geraden Linie mit dem
   Rampen. Halten Sie die Bremse gedrückt und positionieren Sie sich vor dem ATV.
2. Lösen Sie die Bremse und drücken Sie auf das ATV, um es die Rampen hinunter zu starten.
   das ATV auf natürliche Weise herunterrollen kann, versuchen Sie nicht, es zu lenken oder die Bremsen zu betätigen. Wenn es
   Wenn das Fahrzeug auf der Rampe anhält, geben Sie vorsichtig Gas, um es von der Rampe herunterzufahren.

2-Rad-Fahrrad laden

1. Versuchen Sie nicht, ein Dirtbike oder ein anderes Zweirad-Motorrad alleine zu verladen. qualifizierte erwachsene Hilfe.
2. Richten Sie das Zweirad an einer der Rampen aus.
3. Eine Person schiebt das Fahrrad langsam die Rampe hinauf, ein Helfer sollte in der Ladefläche des Zugfahrzeugs sowohl zur Führung als auch zur Betätigung der Bremse, wenn dies erforderlich ist Halten Sie das Fahrrad an, während es auf der Rampe steht. Lassen Sie eine Person das Fahrrad mit einer Hand festhalten. Handbremse zur Sicherheit.
4. Sobald die Person im Laderaum den Lenker festhält, wenden Sie den bremsen und stabilisieren Sie das Fahrrad, während die andere Person hinter dem Fahrrad fährt (aber weg eine Seite) und schiebt es ganz in die Ladefläche des LKWs.

HINWEIS: Während die meisten Dirtbikes leicht genug sind, um sicher von zwei Personen beladen zu werden, Person kann die Arbeit einfacher und sicherer machen.

1. Sobald das Fahrrad sicher verladen ist, befestigen Sie es mit vier Zurrgurten (nicht im Lieferumfang enthalten), einen auf jeder Seite an der Vorderseite und einen auf jeder Seite an der Rückseite des Fahrrads.

Ausladen von Zweiradfahrrädern

1. Positionieren Sie die Rampe an der Heckklappe des LKWs hinter dem Hinterreifen des Fahrrads und Befestigen Sie die Sicherheitskette an der Ladefläche.
2. Entfernen Sie die Zurrgurte (nicht im Lieferumfang enthalten).

4. Häufige Fehleranalyse

Fehlerphänomen	Fehlerursache	Lösung
Die Leiter Verformung	Das tatsächliche Ladegewicht übersteigt die maximale Produktbeladung	Das tatsächliche Ladegewicht überschreitet nicht die maximale Produktbeladung

Einsatzbereich

Schaffen Sie Zugang für Geländefahrzeuge, UTVs, Motorräder, Rasenmäher und andere Geräte mit Rädern. zum Auffahren auf Anhänger oder LKW

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
