BRUKSANVISNING HX-4 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

GAFFELFÖRLÄNGNINGAR

ANVÄNDARMANUAL

MODELL: HX-1/HX-2/HX-3/HX-4/HX-5 HX-6/HX-7/HX-8/HX-11

Läs detta material innan du använder denna produkt. Underlåtenhet at göra det kan resultera i allvarliga skador.

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med det föremål.
2. Använd endast på avsett sätt. Stå inte på produkten.
3. Denna produkt måste användas med en gaffeltruck.
4. Överskrid aldrig gaffelförlängarnas lastkapacitet.
5. Vid upptagning av en last får lastcentrum aldrig överstiga 50 % av gaffelförlängningen.

OPERATION AS BELOW

1. Ta ut det förlängda gaffelskyddet, placera det plant på marken och justera avständet mellan gaffeltrucken och gaffeln efter godsets bredd.

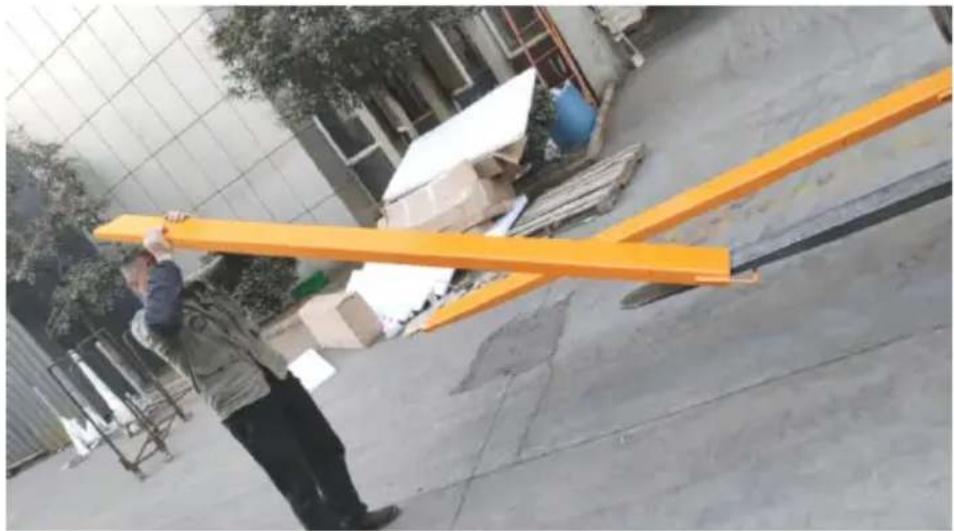

2. För in ringen på det förlängda gaffelskyddet i gaffeltruckens gaffel genom den.(Figur 1, Figur 2)

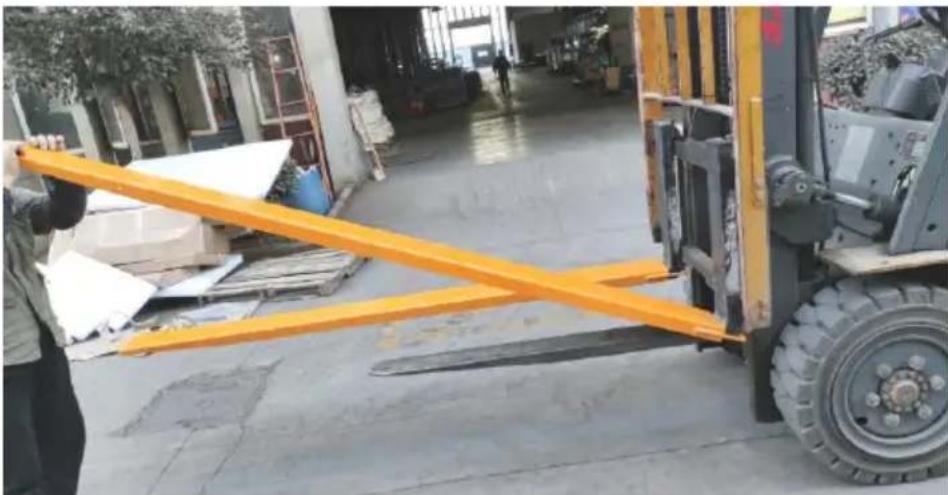

1. Skjut det förlängda gaffelskyddet direkt till botten av gaffeltruckens (Figur 3, Figur 4)

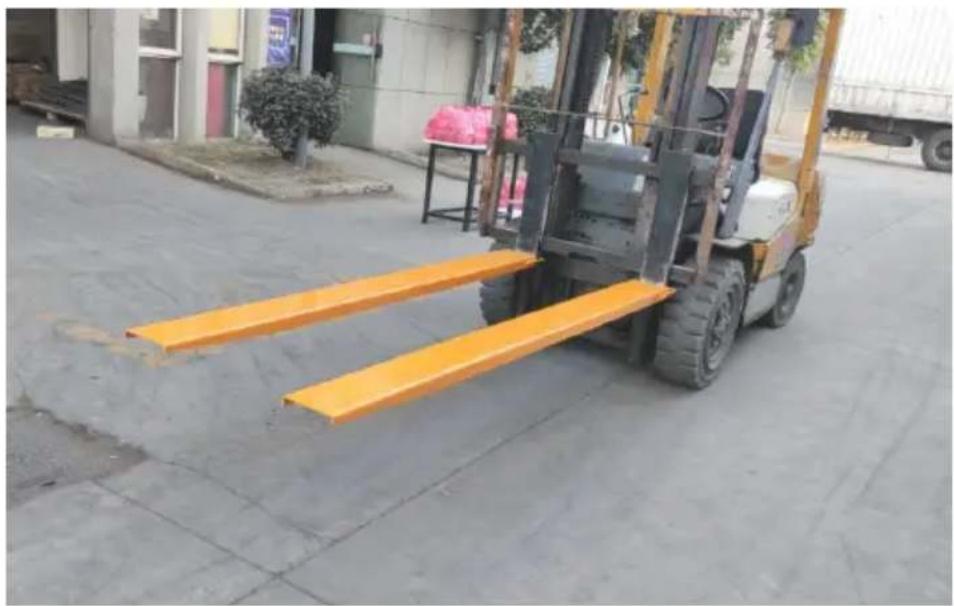

1. Placera sedan det förlängda gaffelskyddet horisontellt på gaffeltrucke gaffel för att slutföra installationen (Figur 5, Figur 6)

1. Efter att förlängningsgaffelhylsan är installerad kan du använda gaffeltrucken för att hämta varorna normalt.

	Föremål	Beskrivning
1	namn	Gaffelförlängningar
2	Modell	HX-1
3	Parameter	Längd: 1520mm, Invändig bredd 115mm, IntegreradMAX belastningslager: 4000 lbs (1,815 t)/per par
2	Modell	HX-2
3	Parameter	Längd: 1820 mm, Inre bredd: 115 mm, IntegreradMAX belastningslager: 4000 lbs (1,815 t)/per par

	Föremål	Beskrivning
1	namn	Gaffelförlängningar
2	Modell	HX-3
3	Parameter	Längd: 1820 mm, Inre bredd: 140 mm, IntegreradMAX belastningslager: 4000 lbs (1,815 t)/per par

	Föremål	Beskrivning
1	namn	Gaffelförlängningar
2	Modell	HX-4
3	Parameter	Längd: 2130mm, Invändig bredd: 115mm, IntegreradMAX belastningslager: 4000 lbs (1,815 t)/per par

	Föremål	Beskrivning
1	namn	Gaffelförlängningar
2	Modell	HX-5
3	Parameter	Längd: 2130mm, Invändig bredd: 140mm, IntegreradMAX belastningslager: 4000 lbs (1,815 t)/per par

	Föremål	Beskrivning
1	namn	Gaffelförlängningar
2	Modell	HX-6
3	Parameter	Längd: 2440 mm, Inre bredd: 115 mm, IntegreradMAX belastningslager: 4000 lbs (1,815 t)/per par
2	Modell	HX-7
3	Parameter	Längd: 2440mm, Invändig bredd: 140mm, IntegreradMAX belastningslager: 4000 lbs (1,815 t)/per par

	Föremål	Beskrivning
1	namn	Gaffelförlängningar
2	Modell	HX-8
3	Parameter	Längd: 2440mm, Invändig bredd: 165mm, IntegreradMAX belastningslager: 4000 lbs (1,815 t)/per par

	Föremål	Beskrivning
1	namn	Gaffelförlängningar
2	Modell	HX-11
3	Parameter	Längd: 1520 mm, Inre bredd: 140 mm, IntegreradMAX belastningslager: 4000 lbs (1,815 t)/per par
