BRUKSANVISNING SDE-025 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ULTRAVIOLETTA VATTENRENARE MODELL:SDE-025

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med stora toppmärken och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du sparar faktiskt hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

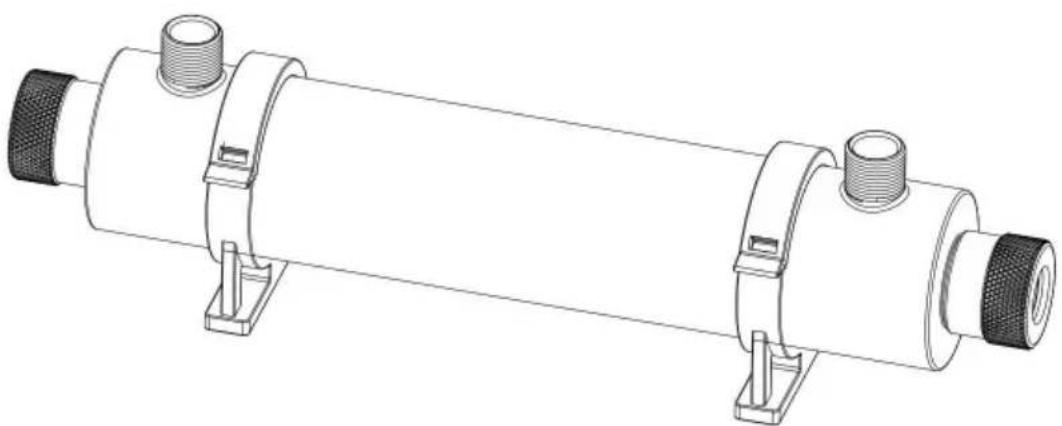

ULTRAVIOLETT VATTENRENARE

TOUGH TOOLS, HALF PRICE

MODELL: SDE-025

CE FC

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

ALLMÄN INFORMATION

1. UV-vattenrenaren är endast avsedd för inomhusbruk. UV-vattenrenaren bör skyddas från väder och vind och från temperaturer under fryspunkten. Omgivningstemperaturen, i området kring vattenrenaren, bör vara 2-40 y (36 -104 °F)
2. Elektrisk ström till UV-vattenrenaren MÅSTE matcha strömraven som anges på vattenrenaren. Användning av ett överspänningsskydd rekommenderas.
3. WARNING: UV-vattenrenare måste installeras i ett godkänt jordfelskretsavbrottsuttag (GFCI). Om ett 2-stifts eller oskyddat 3-stiftsuttag påträffas, måste det bytas ut mot ett korrekt jordat jordfelskretsavbrottsuttag (GFCI). Installationen måste ske i enlighet med National Electrical Code och eventuella lokala bestämmelser och förordningar av en kvalificerad elektriker.
4. UV-vattenrenaren bör placeras i ett torrt, väl upplyst utrymme, som ger tillräckligt med utrymme för att utföra rutinunderhåll. Detta inkluderar ett minsta avständ på en kammarlängd från kammarens ände, för att möjliggöra rengöring och/eller byte av lampan och kvartshylsan.
5. UV-vattenrenaren ska alltid placeras närmast användningsplatsen. Detta minskar risken för att det renade vattnet återförorenas av bakterier. UV-vattenrenaren bör placeras efter alla andra vattenenheter, såsom avjoniserare, vattenavhärdare, kolfilter, förfilter, omvänd osmos, trycktankar, och pumpar. Detta minskar risken för att det renade vattnet återförorenas av bakterier i någon av dessa enheter.

SÄKERHETSINFORMATION

POTENTIELLA RISKER: Läs alla etiketter och etiketter som är fästa på systemet. Personskada eller skada på systemet kan uppstå om det inte observeras.

WARNING: Lampan och kvartshylsan skadas lätt. Var försiktig vid hanteringen.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en överkorsad soptunna anger att produkten kräver separat sophämtning i EU. Denna symbol gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Denna enhet uppfyller del 15 av FCC-reglerna. Användningen är föremål för följande två villkor: (1) Denna enhet får inte orsaka skadliga störningar, och (2) denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

Denna symbol indikerar att operatören måste läsa all tillgänglig dokumentation för att utföra nödvändiga procedurer.

Denna symbol indikerar att skyddsglasögon med sidoskydd krävs för skydd mot UV-exponering.

Denna symbol indikerar att handskar måste båras

Denna symbol anger att skyddsstövlar måste bäras

Denna symbol indikerar att det finns kvicksilver.

Delta är säkerhetsvarningssymbolen. Följ alla säkerhetsmeddelanden som följer denna symbol för att undvika potentiell skada. När på utrustningen, se till drift- och underhållsmanualen för ytterligare säkerhetsinformation.

Denna symbol indikerar risk för elektrisk stöt och/eller elektrisk stöt.

Den här symbolen indikerar att den märkta utrustningen kan innehålla en komponent som kan matas ut med tvång och följa alla procedurer för att säkert minska trycket.

Denna symbol indikerar att systemet är under tryck.

Denna symbol indikerar att det finns en potentiell UV-risk. Rätt skydd måste bäras.

Denna symbol indikerar att det markerade föremålet kan vara varmt och inte bör vidröras utan försiktighet.

Denna symbol indikerar att det finns risk för MYCKET varmt vatten när flödet startas.

Denna symbol indikerar att inte förvara något brännbart eller brandfarligt material nära systemet.

Denna symbol indikerar att innehållet i transportförpackningen är ömtåligt och att förpackningen ska hanteras varsamt.

Denna symbol indikerar att rörmokaren måste använda kopparrör.

Den här symbolen indikerar att systemet endast ska anslutas till ett korrekt jordat, jordat kontrolluttag som är skyddat av en jordfelskretsbrytare (GFCI).

Risk för ultraviolett strålning. Undvik exponering för ögon och hud. Titta inte direkt på ljuset.

Läs och följ installationsriktlinjerna och användarmanualen före användning.

Varning: Denna produkt kan innehålla kemikalier som i delstaten Kalifornien är kända för att orsaka cancer och fosterskador eller andra reproduktionsskador.

ALLMÄN INFORMATION

DANGER

Underlåtenhet att följa dessa instruktioner kommer att resultera i allvarlig skada eller dödsfall.

• Elektrisk stöt: För att undvika eventuell elektrisk stöt bör särskild försiktighet iakttas eftersom vatten finns nära den elektriska utrustningen. Såvida inte en situation uppstår som uttryckligen åtgärdas av de tillhandahållna underhålls- och felsökningsavsnitten.
• Försök INTE reparera själv, vänd dig till en auktoriserad serviceverkstad.
• Använd INTE systemet om det har en skadad sladd eller kontakt, om det inte fungerar eller om det har tappats eller skadats på något sätt.
  • ANVÄND INTE detta system för annat än avsett bruk (dricksvattenapplikationer).
  Användning av tillbehör som inte rekommenderas eller säljs av tillverkaren/distributören kan orsaka ett osäkert tillständ.
• Installera INTE detta system där det kommer att utsättas för väder eller temperaturer under fryspunkten.
• Förvara INTE detta system där det kommer att utsättas för väder och vind.
• Förvara INTE detta system där det kommer att utsättas för temperaturer under

WARNING

• Detta system innehåller en UV-lampa. Använd inte UV-lampan när den är borttagen från kammaren. Oavsiktlig användning eller skada på systemet kan leda till exponering av farlig UV-strålning. UV-strålning kan, även i små doser, orsaka skador på ögon och hud.
• Ändringar eller modifieringar som görs på detta system utan tillverkarens medgivande kan göra systemet osäkert för drift och kan ogiltigförklara tillverkarens garanti.

CAUTION

Underlåtenhet att följa dessa instruktioner kan resultera i mindre eller måttlig skada.

- Undersök systemet noggrant efter installationen. Den bör inte kopplas in om det finns vatten på delar som inte är avsedda att vara våta, såsom kontrollenheten eller lampkontakten. På grund av termisk expansion och potentiell materialnedbrytning på grund av UV-exponering, rekommenderas det att använda metallkopplingar och minst 10" kopparrör på utloppet av din UV-kammare.

ALLMÄN INFORMATION

Hg-EXPONERING: UV-lampan innehåller kvicksilver. Om lampan går sönder, undvik inandning eller förtäring av skräp och undvik exponering för ögon och hud. Använd aldrig en dammsugare för att rensa upp en trasig lampa eftersom det kan sprida utspillt kvicksilver.

Följ lokala föreskrifter och riktlinjer för avlägsnande och kassering av kvicksilver avfall.

NOTICE

UV-lampan inuti systemet har en effektiv livslängd på cirka 8000 timmar. För att säkerställa kontinuerligt skydd, byt ut UV-lampan årligen.
UV-systemet får inte användas eller lekas med av barn. Personer med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, ska inte heller hantera UV-systemet om de inte har fått övervakning eller instruktion.
- Detta system är avsett att vara permanent anslutet till vattenledningarna.
- Detta system är inte avsett att användas i eller ovanför vatten eller utomhus eller användas i simbassänger när personer är i poolen.
- FÖRLÄNGNINGSKABLAR: Om en förlängningssladd behövs, använd endast 3-trådsförlängningssladdar som har 3-poliga jordade kontakter och 3-poliga sladdkontakter som accepterar kontakten från detta system. Använd endast förlängningssladdar som är avsedda för utomhusbruk. Använd endast förlängningssladdar med en elektrisk märkning som inte är lägre än systemets märkdata. En sladd som är klassad för mindre ampere eller watt än denna systemklassificering kan överhettas. Var försiktig när du ordnar sladden så att den inte snubblas eller dras. ANVÄND INTE skadade förlängningssladdar. Undersök förlängningssladden före användning och byt ut den om den är skadad. Missbruk INTE förlängningssladden. Håll förlängningssladden borta från värme och vassa kanter.
- Koppla alltid bort förlängningssladden från uttaget innan du kopplar bort detta system från förlängningssladden. Dra aldrig i sladden för att dra kontakten ur uttaget. Ta alltid tag i kontakten och dra för att koppla ur.
- Om nätsladden är skadad måste den bytas ut mot en speciell sladd eller enhet som finns tillgänglig från tillverkaren eller dess servicerepresentant.
- Läs och förstå bruksanvisningen innan du använder och utför något underhåll på denna utrustning.

FUNKTIONSPRINCIP

Strålningen har noggrant utformats för att ge tillräcklig UV-dosering i hela UV-kammaren. Doseringen, som den gäller för ultraviolett strålning, är en funktion av tiden och intensiteten av den ultravioletta strålningen som vattnet utsätts för. Exponeringstiden, i sekunder, är den totala tid det tar för vattnet att rinna genom reningskammaren och exponera det för UV-lampan. Exponeringstiden är relaterad till flödeshastigheten; ju högre flödeshastighet, desto lägre exponeringstid eller ju lägre flödeshastighet, desto högre exponeringstid. Funktionen för SSE&SDE-serien är som följer:

Vatten kommer in i renaren och strömmar in i det ringformiga utrymmet mellan kvartshylsan och kammarväggen.
LED-indikatorlampan, placerad på förkopplingsdonet, ger visuell indikation av UV-lampans funktion.
- Vattnet som lämnar renaren är omedelbart klart för användning, ingen ytterligare kontaktid krävs.

Användningsbegränsning:

Vattenrenaren är avsedd för användning med visuellt klart vatten, inte färgat, grumligt grumligt. Se avsnittet "Vattenkvalitet". UV-vattenrenaren är INTE avsedd för behandling av vatten som har en uppenbar förorening eller avsiktlig källa, såsom råavloppsvatten; noris enheten avsedd att omvandla avloppsvatten till rent dricksvatten.

Applikationer: Dricksvatten, rening av bostäder och kommersiellt vatten etc.

Vattenkvalitet:

Vattenkvaliteten spelar en stor roll i överföringen av ultravioletta strålar. Det rekommenderas att vattnet inte överskrider följande maximala koncentrationsnivåer:

FUNKTIONSPRINCIP

FÖRSIKTIGHET: Som med alla vattenhanteringsanordningar, bör UV-vattenrenaren placeras i ett område där eventuell kondens eller läckage från systemet, eventuellt tillbehör till renare och/eller rörsystem inte kommer att resultera i skador på området kring vattenrenaren. För extra skydd rekommenderas att ett lämpligt avloppskärl installeras under renaren. Dräneringskärlet måste föras till ett adekvat, fritt rinnande avlopp för att förhindra vattenskador i händelse av en läcka. Det finns många läckagedetekterings-/översvämningsstoppenheter tillgängliga på marknaden idag, utformade för att stoppa vattenflödet, vilket minskar risken för vattenskador på grund av läckage. Kontakta din lokala rörmokare för mer information om förebyggande av läckage och/eller begränsning av skador på grund av läckage.

MODELL OCH PARAMETRAR

Maximum Concentration Levels
Modell	SDE-025
Input	AC 230V 50Hz (EUR/AUS)AC 120V 60Hz (USA)
UV-lampa	UVT5-425, 25W
Flödeshastighet	6GPM
In/utloppsport	1/2" NPT hane (USA)ÿR1/2" hane (EUR/AUS)
Max. Driftstryck	8Bar (116psi)
Omgivande vattentemperatur	2-40°C (36-104F°)
Kammarmaterial	304SS

DELLISTA

x 1	x 2 (En till)	x 1
x 1	x4 (två till)	x 4 (två till)

INSTALLATION

Öppna paketet för att kontrollera alla komponenter inuti:

Reaktorkammare, UV-lampa, kvartsrör, O-ringar, elektronisk ballast

Se till att kvartsröret och UV-lampan är rena före installation (rengör med alkohol eller milt rengöringsmedel).

Bär mjuka, icke-nötande handskar för att hålla fingermärken borta från dem.

Ta bort den stängda änden mutter från reaktorkammaren sluten ände.

Ta bort den stängda änden mutter från reaktorkammaren sluten ände.

Montera o-ringen på den öppna änden av kvartsröret (-12 mm från kanten).

Sätt in kvartsröret i reaktorkammaren.

Montera o-ringen på den stängda änden av kvartsröret.

Skruva för hand med den stängda ändmuttern på reaktorkammaren (sluten ände av kvartsröret) för att skydda o- ringen, dra inte åt för hårt.

Anslut lampsockeln med uv-lampstiften ordentligt.

Sätt försiktigt in UV-lampan i kvartsröret genom den öppna muttern.

Montera locket och dra åt för hand på den öppna ändmuttern.

10

Välj en lättillgänglig och väl upplyst plats för att fixa systemet.

Systemet ska alltid placeras närmast användningsstället och kan antingen installeras horisontellt eller vertikalt.

11

När alla VVS-anslutningar är klara, slå långsamt på vattentillförseln och kontrollera efter läckor.

12

Låt vattnet rinna i några minuter för att rensa bort all luft eller damm som kan finnas i reaktorkammaren.

Anslut strömmen för start.

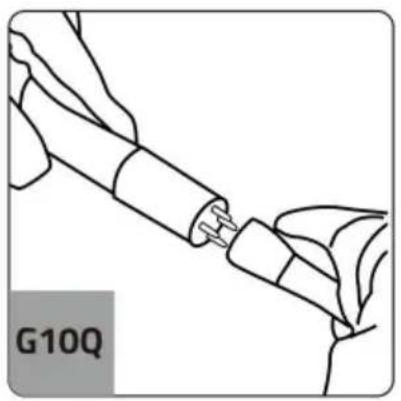

LAMPANSLUTNING

Anslut lampsockeln på ballastutgångsledningen till lampans fyrstift. Gränssnittet mellan G10Q-lampsockeln och lampan ansluter till ett idiotsäkert anslutningssätt. Var uppmärksam på hålavståndet och rikta in det så att det kan sättas in. Eller så roterar lamphållaren 90 grader. När du ansluter lampan till lampsockeln, håll i den keramiska lampkontakten på lampan med handen och rör inte vid lampans glas för att förhindra att den går sönder.

Symptom	Möjliga orsaker	Lösningar
Hög Bakterier Räknar	Kvartshylsan är fläckig eller smutsig.	Rengör kvartshylsan och eliminera källan till fläckproblem.
	Förändring av fodervattenkvalitet.	Låt källvattnet testas för att säkerställa att vattenkvaliteten fortfarand är inom tillåtna gränser för UV-system.
	Kontaminering i vatten efter UV-system.	Det är absolut nödvändigt att avloppsvattenströmmen chockas med klor (blekmedel) innan vattnet lämnar UV-systemets reningssystem måste ha ett bakteriefritt distributionssystem för att fungera effektivt.
Uppvärmd Produkt Vatten	Vanligt problem som orsakas av sällan användning av vatten.	Kör vatten tills det återgår till rumstemperatur.
Vatten dyker upp Mjölkig	Orsakas av luft i vattenledningarna.	Kör vatten tills luften är ren.
Enheten läcker Vatten	Problem med o-ringstätning.	Se till att o-ringen och brickan är på plats. Rengör dem och sätt sedan tillbaka dem, byt ut dem vid behov.
	Kondens i reaktorkammaren orsakad av överdriven luftfuktighet och kallt vatten.	Kontrollera placeringen av desinfektionssystemet och kontrollera luftfuktigheten.
	Otillräckliga anslutningar för in-/utloppsportar.	Kontrollera gånganslutningarna. Tåta igen med teflontejp och dra åt igen.
Systemavstängning Ner intermittent	Avbruten strömförsörjning	Se till att systemet har installerats på egen hand krets, eftersom annan utrustning kan dra ström från UV (dvs. pump eller kylskåp)
		UV-system bör inte installeras på en krets som är inbyggd i en ljusströmbrytare
Lampfel Larm på-Ny lampa	Lös anslutning mellan lampfot och sockel	Koppla bort lampan från uttaget och anslut igen, se till att en tät passform uppnås
	Fuktuppbyggnad i kontakten kan hålla lampan och sockeln i form av en solid anslutning	Eliminera risken för att fukt kommer in i sockeln och/eller lampstiften

Ytterligare riktlinjer

Kontrollera installationen igen innan du ansluter uv-vattenrenaren till strömmen.

Fortsätt inte med att installera utrustningen när UV-lampan eller hylsan är trasig, köp en igen och fortsätt.

UV-vattenreningssystem är designat för kontinuerlig drift och frekventa byten kommer att minska ultraviolett strålning och livslängd.

Om denna enhet faller i vattnet, stäng av huvudströmmen och hämta den sedan. Försök inte använda detta system om det har varit nedsänkt.

Använd inte denna enhet om den har en skadad sladd eller kontakt, om den inte fungerar eller om den har tappats eller skadats på något sätt.

UV-systemet ska installeras efter filtret på returledningen.

Koppla alltid bort vattentillförseln och töm vattenrenaren helt om den kommer att utsättas för temperaturer under fryspunkten under längre perioder.

Obs: För att spara energi, stäng av strömmen och vattenförsörjningen om du inte använder utrustningen under en längre tid.

UNDERHÅLL:

Vattenrenaren är utformad för att fungera med minimalt underhåll, förutsatt att vattenkvaliteten inte överstiger maximala koncentrationsnivåer, se "Vattenkvalitet" i avsnittet "Princip of Operation". Vanligt underhåll

består av:

• Lampbyte rekommenderas var 8 000:e drifttimme, ungefär 12 månaders kontinuerlig tjänst.
• Rengöring av kvartshylsan, när förhållandena så kräver. Det rekommenderas att inspektionen av kvartshylsan utförs efter en månads användning. Om kvartshylsan visar sig vara belagd (inte klar), måste rengöringsfrekvensen göras oftare.
  Avlagringar eller missfärgning på ytan av kvartshylsan orsakas av för höga halter av ämnet förorening i vattnet som är i kontakt med kvartshylsan. Oftast orsakas falska avlagringar på kvartshylsan av överskott av kalcium (hårdhet), järn eller mangan.

INSPEKTION:

• Inspektera regelbundet vattenrenaren för att säkerställa att UV-lampan fortfarande är i drift.
• En LED-indikatorlampa, placerad på förkopplingsdonet, ger visuell indikation av UV-lampans funktion. Detta ger en indikation på lampans funktion och indikerar inte nivån av ultraviolett intensitet eller överföring genom vattnet.
• Förkopplingsdon har ett inbyggt ljudlarm som indikerar lampfel.
• För att säkerställa korrekt funktion av vattenrenaren bör regelbundna biologiska tester utföras enligt ett schema som rekommenderas av lokala folkhälsomyndigheter, eller på minimum;vid installation, kvartalsvis under det första driftåret och årligen, vid lampbyte, under vattenrenarens livstid.
• Ytterligare tester bör utföras närhelst modifieringar, förändringar eller tillägg görs till rörsystem, pumpar, brunnskällasvatten etc. för att säkerställa adekvat prestanda under nytt tillstånd.
  Som med alla installationer av vattenrenare är rutinunderhåll nödvändigt för att säkerställa att din utrustning fungerar korrekt. Regelbunden inspektion måste också inkludera inspektion av marken för att säkerställa att jordledningarna är säkra till både vattenrenaren och jordpunkten som de ursprungligen installerades. Regelbunden inspektion måste också inkludera bekräftelse på att ett godkänt jordfelskretsavbrottsuttag (GFCI) fortfarande är i drift och att vattenrenaren är ansluten till denna GFCI.
  Alla komponenter som är skadade eller trasiga bör bytas ut.
