BRUKSANVISNING FHB II-P 12 x 100 Fischer
- Borrning av hal med hammarborr. Foreskriven borrhaldiameter och borrdjup enligt tabell 3.
- Borrhal skull rengoras ordentigt: Frn borrhalets botten minst 2 x utblasning, 2 x utborstning och ater 2 x utblasning. Borststorlek se tabell 3. Frn storlek M20 skall borrhalet blasas ut med tryckluft.
Förlutningslocket tas av och statikmixern skruvas upp.
Observera: Mixerspiralen i statikblandaren maste vara tydligen synlig; anvands aldrig utan statikmixer! Kartusch laggs i fischer-utpressningspistol och bruk pressas ut sa lange tills jamnt grafargat bruk trader ut (ca. 2 pistolslaglangder).
Observera: bruk som inte har grå färg binder inte ordentigt och skä inte användas!
Förmontage med injektionskartusch
Förankringsstänger FHB II - A S och FHB II - A L
Borning av hal och rengöring av borrhal enligt beskrivning under A.
- Injektion av bruk. (Förberedelse av kartusch enligt beskrivning under B). Injektionsbruk FIS HB fylls pa frän borrhalets botten slagländg after slagländg. Päfyllningsmöngd ca 2/3 av borrhalsdjupet, se tabell 3 (skal-delar). Vid borrdjup >170 mm används frolängning (z. B. FIS-förlängningsslang).
- Montage forankringsstang. Omedelbart därefter trycks FHB II-forankringsstangen in for hand med latta vridrörelser fram till insättningsdjupmarkeringen (insättningsdjupmarkeringen skall flukta med betongytan). Vid takmontering rekommenderas alltefter användningsfall frän storlek M16 användningen av montagekilar. Brukoverskott skall tradatvid betongytan! Om ej skall ankarstangen dras ut omedelbart och bruk skall injiceras pa nytt. Okular besiktning!
- Härdningstider. Injektionsbrukets härdningstider skall beaktas (se tabell 1). Paskruvning av montagedelen. För montagekontroll skall det i tabell 3 angivna vridmomentent T_inst appliceras.
Genomsticksmontage med injektionskartusch
Förankringsstänger FHB II - A S och FHB II - A L
Hos FHB II - A L forankringsstanger maste hålet i pabyggnadsdelen ocks fyllas med injektensbruk. Borrning av hål och rengöring av borrhål enigt beskrivning vid A.
- Bruksinjection sā som beskrivits under @l punct 3.
- Montage forankringsstang. Omedelbart darefter trycks FHB II- forankringsstangen in for hand med latta vridrorelser fram till insattningsdjupmarkeringen (insattningsdjupmarkeringen skall flukta med betongytan).
Tillbyggnadsdelens tjocklek skall beaktas. Brukoverskott skall trada ut vid betongytan. Om ej skall ankarstangen dras ut omedelbart och bruk skall injiceras pa nytt. Okular besiktning! Vid takmontage rekommenderas alltefter användningsfall användningen av montagekilar.
- Härdningstider. Injektionsbrukets härdningsstider skall beaktas (se tabell 1). Päskruvnig av montagedelen. För montagekontroll skall det i tabell 3 angivna vridmomentent T_inst appliceras.
Tabell 1 Härdningstider injektionsbruk.
| Kartuschtemperatur (bruk min. + 5 °C) | Oppentid / bearbetningsstid i minutes | Temperatur i Forankringsgrunden | Härdningsid i minutes | ||
| - | 5 °C | - + 0 °C | 360 | ||
| > + | 0 °C | - + 5 °C | 180 | ||
| > + 5 °C | - + 20 °C | 15 | 90 | ||
| > + 20 °C | - + 30 °C | 6 | > + 20 °C | - + 30 °C | 35 |
| > + 30 °C | - + 40 °C | 4 | > + 30 °C | - + 40 °C | 20 |
| > + 40 °C | 2 > + 40 °C | 12 | |||
OBSERVERA: I vát betong scaHard- ningstiderna dublas! Staende vatten skull avlagsnas fran borhålet!
Vid bearbetning med FHB II-patroner rekommenderar vi insattningsdonet RA-SDS (Art.-nr. 62420).
DI Formontage med patron, forankringsstanger FHB II - A S och FHB II - A L
- Borra häl. En borrhälsrengöring behövs inte.
- FHB II-patronen sats in. FHB II-forankringsstang och tillhorsande FHB II-patron se tabelle 3.
- Montage forankringsstang. Forankringsstangen infors vridande/slaende, med lamplig hammarborrmaskin (se tabell) under anvandning av bifogad insattningsskruv. Till detta ske vart insattningsverktyg RA-SDS anvandas. Nar insattningsdjupmarkeringen fluktar med betongytan: STOPP! När insattningsdjupmarkeringen nas maste bruk trada ut vid betongytan. Okular besiktning! Om sa ej ar fallet dras FHB Il-forakringsstangen omedelbart ut och monteras pa nytt after insattning av en andra FHB II-patron
- Härdningstider. Patronbrukets härdningsstider skall beaktas (se tabell 2). Paskruvning av monteringsdelen. För montagekontroll skall det i tabell 3 angivna vridmomentent Tinst appliceras.
DII Genomsticksmontage med patron endast med forankringsstang FHB II - A S
- Borra häl. En borrhalsrengöring behövs inte.
- FHB II-patronen sats in. FHB II-forankringsstang och tillhörande FHB II-patron se tabell 3.
- Montage forankringsstang. Forankringsstangen infors vridande/slaende, med lamplig hammarborrmaskin (se tabell) under anvandning av bifogad insattningsskruv. Till detta ske vart insattningsverktyg RA-SDS anvandas. När insattningsdjupmarkeringen fluktar med betongytan: STOPP! När insattningsdjupmarkeringen nas maste bruk trada ut vid betongytan. Okular besiktning! Om sa ej ar fallet dras FHB II-forakringsstangen omedelbart ut och monteras pa nytt after insattning av en andra FHB II-patron
- Härdningstider. Beakta patronbrukets härdningsstider (se tabell 2). Skruva fast montagedelen. Använd vridmomentet T_inst (tabell 3) till montagekontrollen.
Tabell 2 Hardningstider patron
| Temperatur °C | Härdningstid i minuter | |
| FHB II-P FHB | III-PF* | |
| - 5 | 240 | 8 |
| + 0 | 45 | 6 |
| + 10 | 20 | 4 |
| ≥ + 20 | 10 | 2 |
- Max. patrontemperatur +30 °C.
OBSERVERA:
I vát belong och vattenfyllt borrhal skahardningstiderna dublas!

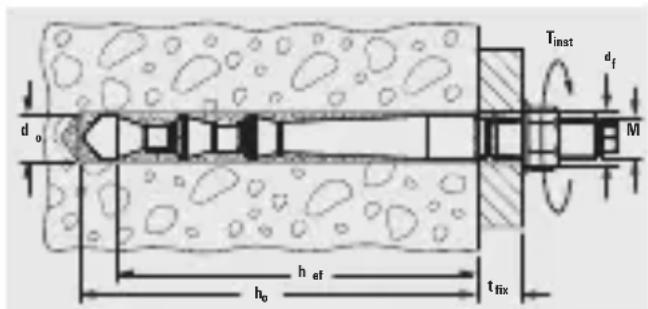

Tabell 3 Monteringsvarden injections- och patronsystem:
| Borr-ø\( d_o \) | Borr-djup\( h_o \) | Genom-sticks-hål\( Ø \) \( d_f \) | Förank-rings-djup\( h_{ef} \) | Vrid-moment\( T_{inst} \) | Nyckel-viddNV | Borste BS | Injek-tionskaldelabruk[-] [kg] | Rek.borrham-mare[-] [kg] | PatrontillorandabrukapatronFHB II-P/FHB II-PF | |
| Mätt [mm] [mm] [mm] [Nm] [-] 0 mm Art.-nr. | ||||||||||
| FHB II - AL M 8x 60 | 10 | 75 | 9 | 60 | 15 | 13 | 10 | 78178 | 3 | 2-3 |
| FHB II - AL M10x 95 | 12 | 110 | 12 | 95 | 20 | 17 | 12 | 78179 | 5 | 2-3 |
| FHB II - AL M12x100 | 14 | 115 | 14 | 100 | 40 | 19 | 14 | 78180 | 6 | 2-3 |
| FHB II - AL M12x120 | 14 | 135 | 14 | 120 | 40 | 19 | 14 | 78180 | 7 | 2-3 |
| FHB II - AL M16x125 | 18 | 145 | 18 | 125 | 60 | 24 | 16/18 | 78181 | 9 | 2-3 |
| FHB II - AL M16x145 | 18 | 165 | 18 | 145 | 60 | 24 | 16/18 | 78181 | 11 | 2-3 |
| FHB II - AL M16x160 | 18 | 175 | 18 | 160 | 60 | 24 | 16/18 | 78181 | 13 | 4-5 |
| FHB II - AL M20x210 | 25 | 235 | 22 | 210 | 100 | 30 | 25 | 97806 | 33 | 4-5 |
| FHB II - AL M24x210 | 25 | 235 | 26 | 210 | 100 | 36 | 25 | 97806 | 33 | 4-5 |
| FHB II - AS M10x 60 | 10 | 75 | 12 | 60 | 15 | 17 | 10 | 78178 | 3 | 2-3 |
| FHB II - AS M10x 75 | 10 | 90 | 12 | 75 | 15 | 17 | 10 | 78178 | 4 | 2-3 |
| FHB II - AS M12x 75 | 12 | 90 | 14 | 75 | 30 | 19 | 12 | 78179 | 4 | 2-3 |
| FHB II - AS M16x 95 | 16 | 110 | 18 | 95 | 50 | 24 | 16/18 | 78181 | 8 | 4-5 |
| FHB II - AS M20x170 | 25 | 190 | 22 | 170 | 100 | 30 | 25 | 97806 | 26 | 4-5 |
| FHB II - AS M24x170 | 25 | 190 | 26 | 170 | 100 | 36 | 25 | 97806 | 26 | 4-5 |
