BRUKSANVISNING CIE 4630 B3 CANDY

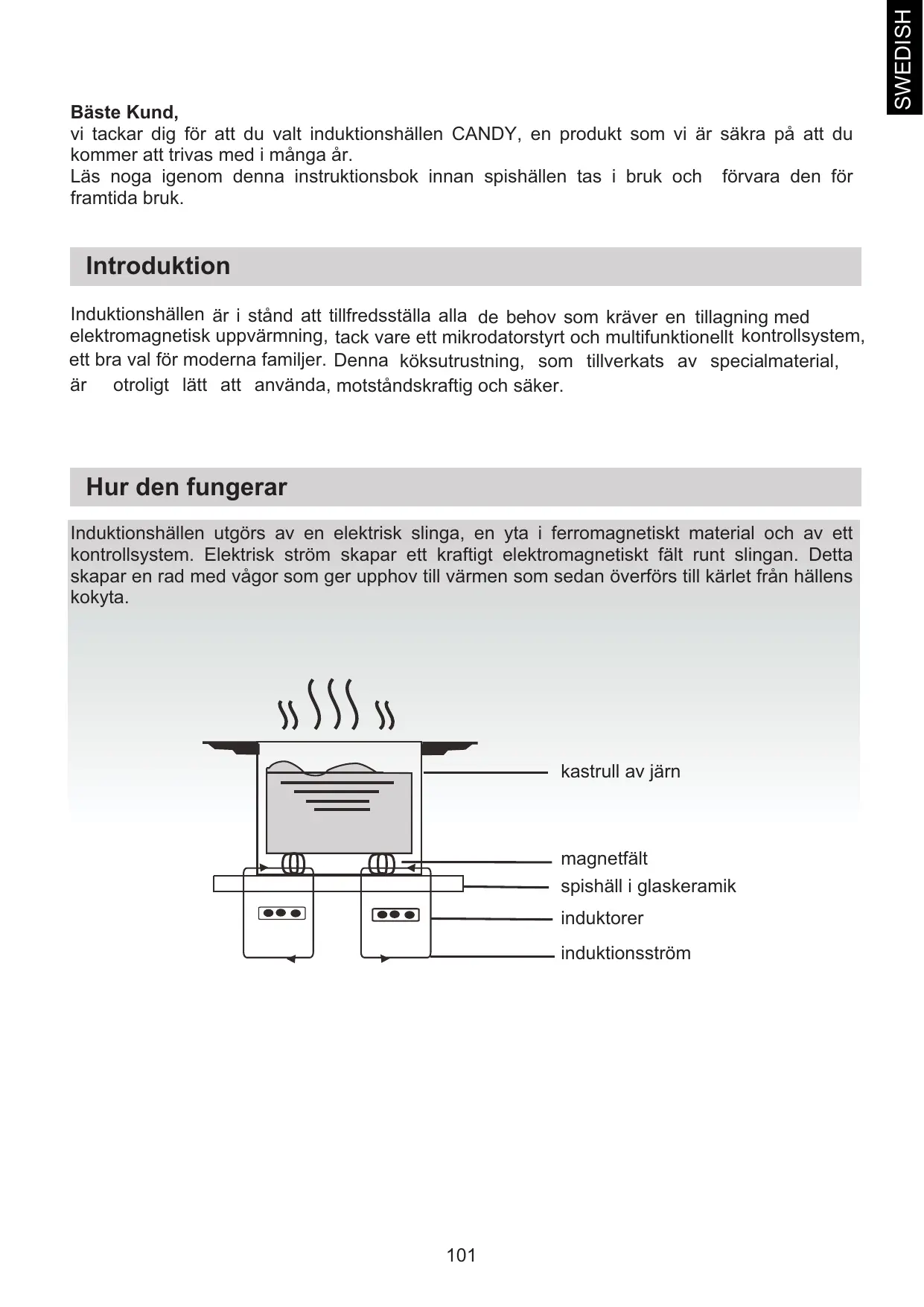

Introduktion Induktionshällen är i stånd att tillfredsställa alla de behov som kräver en tillagning med elektromagnetisk uppvärmning, tack vare ett mikrodatorstyrt och multifunktionellt kontrollsystem, ett bra val för moderna familjer. Denna köksutrustning, som tillverkats av specialmaterial, är otroligt lätt att använda, motståndskraftig och säker. Hur den fungerar Induktionshällen utgörs av en elektrisk slinga, en yta i ferromagnetiskt material och av ett kontrollsystem. Elektrisk ström skapar ett kraftigt elektromagnetiskt fält runt slingan. Detta skapar en rad med vågor som ger upphov till värmen som sedan överförs till kärlet från hällens kokyta. kastrull av järn magnetfält spishäll i glaskeramik induktorer induktionsström

SWEDISH Bäste Kund, vi tackar dig för att du valt induktionshällen CANDY, en produkt som vi är säkra på att du kommer att trivas med i många år. Läs noga igenom denna instruktionsbok innan spishällen tas i bruk och förvara den för framtida bruk. Säkerhet Installation Denna spishäll har skapats för hemmabruk. Eftersom vi hela tiden utvecklar våra produkter förbehåller vi oss rätten att utföra ändringar vid eventuella tekniska rön. Installation av spishällen

1. Gör ett hål i möbeln i enlighet med de

mått som visas på ritningen; för en korrekt installation skall det finnas ett utrymme på minst 5 cm. runt ytan. Kontrollera att tjockleken på stödet där hällen skall passas in är minst 30 mm. och att det material det är gjort av klarar höga temperaturer, detta för att undvika att de deformeras på grund av värmen som kommer från spishällen (figur 1). Skydd mot överhettning En sensor kontrollerar temperaturen inuti hällen. Om temperaturen överskrider säkerhetsgränsen stängs hällen automatiskt. Indikation om föremål på hällen Om man på hällen placerar en kastrull vars diameter är mindre än 80 mm, små föremål (som knivar, gafflar eller nycklar) eller en icke magnetisk kastrull (till exempel i aluminium), utlöses omedelbart ljudsignal som sedan hörs i cirka 1 minut. Om problemet kvarstår försätts hällen automatiskt i stand-by. Alarm om resterande värme När hällen används under en längre tid kan resterande värme kvarstå. Bokstaven “H” på displayen tänds till varning för att man inte skall vidröra hällen. (figur 1) Säkerhet genom självavstängning Självavstängningen är ytterligare en säkerhetsfunktion för induktionshällen som aktiveras automatiskt om man glömmer bort att stänga av hällen. Den automatiska avstängningen av spishällen beror på den värmenivå som används, i enlighet med nedanstående tabell: Värmenivå Kokzonen stängs av automatiskt efter 1-3 8 timmar 4-6 4 timmar 7-9 2 timmar

2. Kontrollera alltid att induktionshällen vilar

stadigt på stödytan och att den ventileras ordentligt (figur 2).

När kastrullen, efter avslutad kokning, tas bort värmer inte induktionshällen längre och stängs sedan av efter ljudsignalen som pågår under 1 minut. A_h _djWa[ (figur 2) OBS: personer som bär pacemaker får endast använda denna köksutrustning under kontroll av läkare. OBS: mellan spishällen och en eventuell ovanliggande möbel skall det finnas ett utrymme på minst 760 mm.

Hållare Säkerhetsåtgärder (1) Induktionshällen skall installeras av kvalificerad installatör. Utför inte installationen själv. (2) Induktionshällen får inte monteras på kylskåp, diskmaskiner eller torktumlare. (3) Induktionshällen skall installeras på ett sådant sätt att en optimal värmeavyttring kan garanteras. (4) Väggen och området under induktionshällen skall vara värmetåliga. (5) För att undvika skador skall den tunna filmen som häftar spishällen vid stödytan vara värmetålig. Kontrollera att den elektriska anläggningen är utrustad med ett effektivt jordsystem i enlighet med gällande normer och lagar. Anslutning till jordnätet är obligatorisk. Tillverkningsföretaget avsäger sig allt ansvar för eventuella personskador eller skador på föremål som uppstår på grund av att denna norm inte iakttas. Om apparaten inte är utrustad med elkontakt skall man sätta på en normaliserad elkontakt på kabeln som är i stånd att klara den belastning som anges på skylten. Om man önskar en fast anslutning till elnätet skall man placera en omnipolär strömbrytare med ett kontaktavstånd på minst 3 mm mellan apparaten och nätet. Om kabeln är trasig eller skadad får den endast bytas ut av auktoriserad personal. Kabeln får inte vara klämd. Beskrivning av induktionshällen Luftintag Yta i glaskeramik

4. Elektriska anslutningar

Anslutningen till elnätet skall göras av kvalificerad personal och i enlighet med gällande normer. Anslutningssätten för hällen visas i figur 3: Spänning och frekvens Kontrollpanel Schema över kontrollpanelen Elektrisk anslutning CIE4630B3 400V 2-N 50/60HZ Svart Luftutsläpp Brun Grå och blå Gul/grön Svart och brun Grå och blå Gul/grön 220-240V 50/60HZ CIE4630B

1. Effektinställning

4. Knapp för säkerhetslås

3. Efter att man har placerat hällen skall den

sättas fast med hjälp av fyra hållare i stödytan (på det sätt som visas på bilden). Reglera sedan varje hållare på basis av stödytans tjocklek. Instruktioner för användning

3. När Boost-funktionen är aktiverad, sänker

effektnivån i den andra kokzonen automatiskt till nivå 2. Förberedelser innan användning: Så fort man slår på spishällen hörs en ljudsignal och alla kontrollampor blinkar under 1 sekund för att indikera att spishällen är i stand-by. Att placera kastrullen ovanpå den önskade kokzonen Att annulera BOOST-funktionen Instruktioner Efter att man har tryckt på knappen “ON/OFF”, visar alla kontrollampor symbolen “-“. Välj den kokzon på vilken kastrullen står; kontrollampan för den valda kokzonens värmenivå börjar att blinka. Tryck sedan på knappen “+” eller “-“, på displayen visas 5 som standardvärde, och reglera den önskade styrkan med hjälp av knappen “+” eller “-“. Om man samtidigt trycker på knappen “+” och på knappen “-“ nollställs tidigare inställningar och kokzonen stängs av. Se tabellen på sidan 105 för styrkan på de olika kokzonerna på spishällen. OBS: efter att man tryckt på knappen “ON/OFF” förblir induktionshällen i standby-läge om inget annat görs inom 1 minuter. När BOOST -funktionen är vald, välj den tredje kokzonen (b akre högra) och tryck på BOOST – knappen eller på ”-” – knappen för att annulera BOOST-funktionen. Kokzonen återställs på den tidigare inställda styrkan. Timer function Tryck på + eller – för den aktuella kokzonen, motsvarande indikator börjar då blinka. För att aktivera timer funktionen tryck + eller – på klocksymbolen, tiden kan sättas mellan 1 och 99 minuter. Med att trycka på + en gång kommer tiden att öka med en minut. Håller man + nedtryckt ökas tiden med 10 minuter. Om inställningen överskrider 99 minuter, går den aut-Matiskt tillbaka till 0 minuter. Samma logik för ”-”. BOOST-funktion (snabbtillagning) För en snabbare tillagning skall man trycka på knappen “BOOST” efter att man valt kokzon på hällen, därefter visas “P” på displayen. Tid konfirmation

1. Tryck på + eller -,så tiden kan bestämmas.

2. När tidindikatorn har blinkat i 5 sekunder, så

blir den bestämda tiden automatiskt bekräftad. OBS:

1. BOOST-funktionen håller på i max 5

minuter och därefter återgår hällen till initialinställningen.

2. Boost-funktionen är disponibel för alla

kokzoner Tids annullering Om + och – knapparna trycks ner samtidigt, kommer indikatorn vis 0 och tiden annulleras.

Avaktivering: tryck på knappen “låsanordning” (Interlock) i 3 sekunder. Maximal styrka för varje kokzon CIE4630B3 CIE4630B Normal Boost Normal Boost

CIE3637B Normal Boost De indikerade styrkorna kan variera beroende på vilken typ av material kastrullen är gjord av samt dess storlek. Val av kastruller för matlagning stekpanna av järn för stekning kokkärl i rostfritt lackat stål kastrull av rostfritt stål eldfast form av järn lackad kastrull stekpanna av järn järntallrik

1. Det finns ett flertal redskap som lämpar sig för kokning på elektrisk spishäll. Denna

spishäll är i stånd att identifiera dem och testa dem med hjälp av en av följande metoder: placera kastrullen på en kokzon. Om det på indikatorn för denna kokzon visas en värmenivå betyder detta att kastrullen är lämplig; om i stället symbolen“ ”visas betyder detta att kastrullen inte är lämpad för bruk på induktionshäll.

2. Sätt en magnet på kastrullen: om magneten dras till kastrullen betyder detta att

kastrullen är lämplig för bruk på elektrisk häll. OBS: Kastrullens botten skall innehålla material som möjliggör magnetisk ledning. Kastrullen skall ha en platt botten med en diameter som överskrider 14 cm.

SWEDISH Säkerhetsfunktion: för att garantera barnens säkerhet har induktionshällen utrustats med en låsfunktion. För att låsa den skall man hålla knappen “låsanordning” (Interlock) nedtryckt: spishällen blockeras, displayen för timern visar symbolen “Lo” och alla andra funktioner är urkopplade. Säkerhet och underhåll Använd en säkerhetsbrytare. Endast för inre bruk. Rengör aldrig induktionshällen direkt med vatten. Använd aldrig en tom kastrull (utan mat i), eftersom denna kan skadas och det kan vara farligt. Värm aldrig mat på burk utan att först ha öppnat burken eftersom denna annars kan explodera på grund av värmen. När den använts länge blir kokzonen mycket varm. För att undvika att bränna sig bör man inte vidröra spishällen. Kontrollera med jämna mellanrum att luftcirkulationen under spishällen inte blockeras (av glas, papper, etc.). Lämna inte föremål som knivar, gafflar, skedar och lock på spishällen för att undvika att dessa också värms upp. Använd aldrig den elektriska spishällen i närheten av gas- eller fotogenkaminer. Placera inte rengöringsmedel eller brandfarligt material under induktionshällen. Om spishällens yta går sönder skall man stänga av allt som är på för att undvika att få en elektrisk stöt. Använd aldrig kastruller med skrovlig botten för att undvika att ytan i glaskeramik skadas. Rengör spishällen med jämna mellanrum för att undvika att eventuell smuts samlas och nedsätter köksutrustningens goda funktion. Låt inte barn använda denna köksutrustning eller endast under uppsyn av vuxna. Om kabeln är trasig eller skadad får den endast bytas ut av auktoriserad personal. VIKTIGT: avyttra inte denna produkt som hushållsavfall. Den skall avyttras separat. Denna köksutrustning är tillverkad i enlighet ned EU-direktiv 2002/96/EG beträffande avyttring av elektrisk och elektronisk utrustning. Vetskapen om att denna produkt har utformats i enlighet med gällande direktiv är behjälplig vad det gäller att förebygga eventuella hälso- och miljöskador som en annan typ av avyttring kan leda till. Denna symbol indikerar att produkten inte kan avyttras som vanligt hushållsavfall, men på stationer för återanvändning av elektriskt och elektroniskt material. För ytterligare information om hantering, avyttring och återanvändning av denna produkt, kontakta den lokala uppsamlingsplatsen eller den affär där produkten har köpts.

SWEDISH Rengöring och underhåll Ytan på spishällen kan rengöras på följande sätt: Typ av smuts lätt smuts mycket smuts beläggningar Socker, plast eller smält aluminium Rengör på följande sätt med varmt vatten; torka torrt med varmt vatten och torka av med en speciell svamp för glaskeramik häll vitvinsvinäger på beläggningen och rengör med en mjuk trasa eller använd ett speciellt rengöringsmedel För att avlägsna resterna använd en skrapa som lämpar sig för glaskeramik (för att skydda glaset är det bättre att använda en produkt med silikon) Material till rengöringen svamp speciell svamp för glaskeramik speciellt häftpapper för glaskeramik speciellt häftpapper för glaskeramik OBS: koppla ur köksutrustningen från strömtillförseln innan den rengörs. Felindikationer och kontroll Om ett fel uppstår aktiverar induktionshällen automatiskt en skyddsfunktion och följande koder visas på displayen: Problem F0/F1/F2 F3-F8 Möjlig orsak fel på fläkten fel på temperatursensorn E1/E2 felaktig spänning E3/E4 felaktig temperatur otillräcklig värmespridning E5/E6 Lösning kontakta leverantören kontakta leverantören kontrollera strömtillförseln Efter denna kontroll slå på apparaten igen kontrollera kastrullen slå på apparaten igen efter att den svalnat Detta är en lista över de vanligaste felen. Montera inte ned induktionshällen på egen hand, detta för att undvika risker eller att den skadas ytterligare.

Innan man kontaktar den tekniska kundtjänsten Om utrustningen inte fungerar som den ska rekommenderar vi att du kontrollerar följande: - att kontakten är ordentligt isatt i eluttaget. - läs felsökningtabellen på sidan 11. Om apparaten, efter dessa kontroller, fortfarande inte fungerar stäng av den utan att montera ned den och kontakta den tekniska kundtjänsten.

Speciell deklaration Allt innehåll i denna instruktionsbok har noga kontrollerats. Tillverkaren avsäger sig emellertid allt ansvar för eventuella fel eller utebliven text i den tryckta versionen. Eventuella ändringar i denna instruktionsmanual kan göras utan att meddelandeplikt föreligger. Bilden gäller för den aktuella produkten.
