BRUKSANVISNING SXPW25DTS STANLEY

Översättning av bruksanvisning i original

-- Startanordning (H)

● Vandafledning (OUTLET)

■ Vandindtag med filter (INLET)

- Oppstartsanordning (H)

Oppstartanordningen hindrer en utilsiktet bruk av maskinen.

Advarsel

-Oppstartsanordning(H).

Garantien dekker ikke feil forårsaket av eller som resultat av:

1.1 Maskinen som du har införskaffat är en högteknologisk produkt som är konstruerad av en av Europas ledande tillverkare av högtryckstvättar. För att få den bästa nyttan av din maskin, läs noggrant dessa rader som vi har sammanställt och följ dem alltid vid varje användningstillfälle. Vidta alla de försiktighetsåtgärder som erfordras för att värna om din egen och andras säkerhet i maskinens omedelbara närhet i samband med anslutning, användning och underhåll. Läs och iaktta säkerhetsanvisningarna noggrant eftersom försummelse av dessa kan äventyra människors hälsa och säkerhet eller orsaka ekonomiska skador.

2 INFORMATIONSSKYLTAR OCH SYMBOLER

2.1 laktta informationsskyltar och symboler på maskinen och i bruksanvisningen.

Endast de symboler som berör den införskaffade maskinen återfinns på maskinen och i bruksanvisningen. Kontrollera att maskinens symboler och informationsskyltar alltid är på plats och att de går att läsa. Byt ut dem om det behövs och se till att placera de nya skyltarna där de gamla satt.

Varning - fara!

Läs bruksanvisningen noggrant före användning.

Symbol E2 (om den finns i fig. 1) - anger att maskinen är avsedd för professionellt bruk. Den som använder denna typ av maskin måste vara erfaren och känna till hur maskinen fungerar, används och underhålls samt ha kännedom om gällande lagar och standarder. Maskinen är inte avsedd att användas av barn eller personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga, eller som saknar erfarenhet och kunskap.

Symbol E3 (fig. 1) - anger att maskinen är avsedd för icke professionellt bruk (hus-hållsbruk). Maskinen får användas av personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga, eller som saknar erfarenhet och kunskap, om de är under uppsikt eller har blivit informerade om säker användning av maskinen och förstår vilka risker denna användning medför.

Rörliga delar. Vidrör ej.

0 Frånslagen strömbrytare

II REGULAR / II HEAVS PUTY CLEANING Tillslagen strömbrytare

Garanterad ljudeffektnivå

Forbudssymbol som informerar användaren om att nationella bestämmelser kan förbjuda anslutning av maskinen till dricksvattennätet.

Varningssymbol som påminner användaren om att inte rikta vattenstrålen mot personer, djur, elutrustning eller den använda maskinen.

☐ Maskinen tillhör isolerklass II. Det betyder att den är försedd med en förstärkt eller dubbel isolering (endast om symbolen finns på maskinen).

CE Maskinen är i överensstämmelse med gällande EU-direktiv.

Symbol E1 - anger att maskinen inte får bortskaffas som hushållsavfall. Maskinen kan lämnas tillbaka till återförsäljaren vid inköp av en ny maskin. Maskinens elektriska och elektroniska komponenter får inte återanvändas för otillåtna ändamål eftersom de innehåller hälsovådliga ämnen.

Använd hörselskydd.

Använd skyddsmask.

Använd andningsskydd.

Använd skyddshandskar.

Använd skyddsskor.

Använd skyddskläder.

3 SÄKERHETSANVISNINGAR/KVARSTÄENDE RISKER

3.1 VARNINGSFÖRESKRIFTER: VAD DU INTE FÅR GÖRA

3.1.1 WARNING! Håll barn under uppsikt. De får INTE använda eller leka med maskinen.

3.1.2 VARNING! Tryckstrålar kan vara farliga om de används på fel sätt.

3.1.3 VARNING! ANVÄND INTE maskinen tillsammans med vätskor som är lättantändliga, giftiga eller vilkas egenskaper är oförenliga med en korrekt funktion av maskinen. Det är förbjudet att använda maskinen i potentiellt lättantändliga eller explosiva utrymmen.

3.1.4 VARNING! EXPLOSIONSRISK SPRUTA INTE lättantändliga vätskor.

3.1.5 VARNING! RIKTA INTE vattenstrålen mot personer eller djur.

3.1.6 VARNING! RIKTA INTE vattenstrålen mot maskinen, elkomponenter eller mot andra elutrustningar.

3.1.7 WARNING! ANVÄND INTE maskinen inom en aktionsradie där det befinner sig personer som inte har på sig skyddskläder.

3.1.8 VARNING! RIKTA INTE strålen mot dig själv eller andra för att rengöra kläder eller skor.

3.1.9 VARNING! ANVÄND INTE maskinen utomhus vid regn.

3.1.10 WARNING! Maskinen får INTE användas av barn, okunniga personer eller av någon som inte har läst och förstått bruksanvisningen.

3.1.11 VARNING! TA INTE i stickkontakten och/eller eluttaget med våta händer.

3.1.12 VARNING! ANVÄND INTE maskinen om elkabeln är skadad. En skadad elkabel ska bytas ut av tillverkaren, en auktoriserad serviceverkstad eller behörig personal för att undvika fara för säkerheten.

3.1.13 WARNING! Använd INTE maskinen om en elkabel eller viktiga delar som t.ex. säkerhetsanordningar, högtrycksslangar eller tvättpistol är skadade.

3.1.14 VARNING! SPÄRRA INTE tvättpistolens spak i funktionsläge.

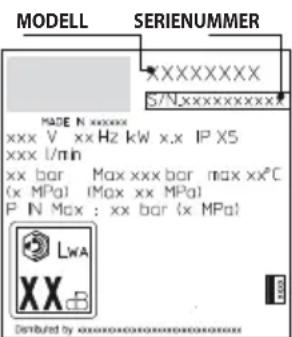

3.1.15 WARNING! Kontrollera att maskinen är utrustad med typskylt. I annat fall måste du kontakta återförsäljaren. Maskiner som saknar typskylt får INTE användas eftersom de inte är godkända och därav potentiellt farliga.

3.1.16 VARNING! Mixtra INTE med reglerventilen och säkerhetsanordningarna eller ändra deras kalibrering.

3.1.17 VARNING! Ändra INTE originaldiametern på munstyckets stråle.

3.1.18 VARNING! Flytta INTE maskinen genom att dra i ELKABELN.

3.1.19 WARNING! Se till att inga motorfordon kör över högtrycksslangen.

3.1.20 WARNING! Flytta INTE maskinen genom att dra i högtrycksslangen.
3.1.21 WARNING! Det är potentiellt farligt att rikta högtrycksstrålen mot däck, däckventiler och andra trycksatta delar. Undvik att använda det roterande munstycket och håll strålen på min. 30 cm avständ under rengöringen.
3.1.22 VARNING! Det är förbjudet att använda piratreservdelar eller reservdelar som inte är avsedda för modellen. Det är förbjudet att göra ändringar på maskinen. Vid ändringar bortfaller EG-försäkran om överensstämmelse och tillverkaren befrias från civil- och straffrättsligt ansvar.

3.2 VARNINGSFÖRESKRIFTER: VAD DU SKA GÖRA

3.2.1 VARNING! Samtliga strömförande delar SKA SKYDDAS mot vattenstrålen.
3.2.2 VARNING! Elanslutningen ska utföras av en behörig elektriker i överensstämmelse med standard IEC 60364-1. Det ska finnas en jordfelsbrytare som bryter eltilförseln till maskinen om läckströmmen mot jord överskrider 30 mA i 30 ms. Installera alternativt en anordning för kontroll av jordningskretsen.
3.2.3 WARNING! Maskinen kan orsaka nätstörningar I SAMBAND med start.
3.2.4 WARNING! Användning av en jordfelsbrytare (30 mA) ger ett extra personligt skydd.
3.2.5 WARNING! Vid modeller utan stickkontakt ska installationen utföras av en fackman.
3.2.6 WARNING! Använd endast godkända förlängningssladdar med lämplig tvärsnittsarea.
3.2.7 WARNING! Slå alltid från strömbrytaren när maskinen lämnas utan uppsikt.

3.2.8

VARNING! Högtrycksstrålen kan lossa delar som slungas iväg. Använd därför alltid skyddskläder och personlig skyddsutrustning.

3.2.9 WARNING! DRA UT stickkontakten ur eluttaget innan det utförs arbeten på maskinen.
3.2.10 VARNING! TA ETT STADIGT TAG om tvättpistolen innan du drar i spaken med tanke på rekylen.
3.2.11 VARNING! FÖLJ anvisningarna från det lokala vattenverket. Enligt standard IEC 60335-2-79 får maskinen endast anslutas direkt till det allmänna dricksvattennätet om vattenledningen omfattar en backventil med tömningsmöjlighet av typ BA i överensstämmelse med standard EN 12729. Backventilen kan beställas från tillverkaren.
3.2.12 VARNING! Vattnet som har runnit genom backventilen är inte drickbart.

3.2.13 WARNING! Underhåll och/eller reparation av elkomponenter får ENDAST göras av behörig personal.
3.2.14 VARNING! SLÄPP UT resttrycket innan slangen lossas från maskinen.
3.2.15 VARNING! KONTROLLERA före varje användning av maskinen och med jämna mellanrum att samtliga skruvar är ordentligt åtdragna och att det inte finns slitna eller skadade komponenter.
3.2.16 VARNING! ANVÄND endast rengöringsmedel som är kompatibla med det material som högtrycksslangens/elkabelns hölje är gjort av.
3.2.17 VARNING! FÖRSÄKRA dig om att personer och djur befinner sig på minst 15 meters avständ.
3.2.18 VARNING! Maskinen är konstruerad för att användas tillsammans med de rengöringsmedel som levereras eller rekommenderas av tillverkaren. Användning av andra rengöringsmedel eller kemiska produkter kan påverka maskinens säkra funktion negativt.
3.2.19 WARNING! Undvik att rengöringsmedlet kommer i kontakt med huden och i synnerhet med ögonen! Vid kontakt med ögonen, skölj med rent vatten och uppsök omedelbart läkare!
3.2.20 WARNING! Högtrycksslangar, kopplingar och skarvkopplingar är viktiga för maskinens säkra funktion. Använd endast högtrycksslangar, kopplingar och skarvkopplingar som rekommenderas av tillverkaren.
3.2.21 WARNING! Garantera maskinens säkra funktion genom att endast använda originalreservdelar som levereras av tillverkaren eller har godkänts av tillverkaren.
3.2.22 VARNING! Olämpliga förlängningssladdar kan vara farliga. Välj en förlängningssladd som lämpar sig för utomhusbruk. Försäkra dig om att anslutningen förblir torr och på avständ från marken. Det rekommenderas att använda en kabelvinda för detta ändamål som håller uttaget på minst 60 mm avständ från marken.
3.2.23 WARNING! Stäng av maskinen och frånkoppla den från elnätet före montering, rengöring, inställning, underhåll, förvaring och transport.
3.2.24 VARNING! För in rörrensaren till det röda märket innan maskinen slås på.

4 ALLMÄN INFORMATION (FIG. 1)/SID. 3

4.1 Användning av bruksanvisningen

Bruksanvisningen är en viktig del av maskinen och ska sparas för framtida bruk. Läs igenom bruksanvisningen före installation och användning av maskinen. Bruksanvisningen ska alltid medfölja vid ev. ägarbyte.

4.2 Leverans

Maskinen levereras delvis nedmonterad i en kartong. I fig. 1 visas vilka delar som medföljer vid leveransen.

4.2.1 Dokumentation som medföljer

A1 Bruks- och underhållsanvisning

A2 Säkerhetsbestämmelser

A3 Försäkran om överensstämmelse

A4 Garantivillkor

4.3 Bortskaffande av emballage

Emballaget är miljövänligt och återvinningsbart. Bortskaffa det enligt installationslandets gällande miljölagstiftning.

5 TEKNISK INFORMATION (FIG. 1)/SID. 3

5.1 Avsedd användning

Maskinen är avsedd för hushållsbruk för rengöring av fordon, maskiner, båtar, byggnader o.s.v. Den tar bort ingrodd smuts med hjälp av rent vatten och kemiska rengöringsmedel som är biologiskt nedbrytbara. Fordonsmotorer får endast rengöras om det använda vattnet bortskaffas enligt gällande miljölagstiftning.

• Vattentemperatur vid inloppet: Se maskinens typskylt.
• Vattentryck vid inloppet: min. 0,1 MPa - max. 1 MPa.
• Omgivningstemperatur vid funktion: över 0 °C.

Maskinen är i överensstämmelse med standard IEC 60335-1 och IEC 60335-2-79.

5.2 Användare

Symbolen i fig. 1 anger om maskinen är avsedd för professionellt bruk eller hushållsbruk.

5.3 Huvuddelar

B2 Tryckrör
B3 Tvättpistol med spärr
B4 Elkabel med stickkontakt (beroende på modell)
B5 Högtrycksslang
B6 Behållare för rengöringsmedel (beroende på modell)
B7 Oljeplugg (beroende på modell)
E Munstycke
F Reglage för rengöringsmedel (beroende på modell)
G Reglage för arbetstryck (beroende på modell)
L Vattenfilter

5.3.1 Tillbehör (om de medföljer vid leveransen - se fig. 1)

C1 Rengöringsverktyg för munstycke
C2 Roterande munstycke
C3 Handtag
C4 Borste
C5 Slangvinda
C6 Vattensug
C7 Rörrensare
C8 Borste för stora ytor
C9 Adapter

C10 Skruvar och muttrar
C11 Byglar
C12 Spak
C13 Behållare för rengöringsmedel
C14 Hjul
C16 Manometer
C17 Adapter för tillbehör
C18 Adapter för dubbelt
munstycke
C19 5in1 munstycke

5.4 Säkerhetsanordningar

- Startanordning (H)

Startanordningen förhindrar oavsiktlig användning av maskinen.

Varning

Mixtra inte med säkerhetsventilen eller ändra dess

kalibrering.

- Säkerhets- och/eller övertrycksventil.

Säkerhetsventilen är även en övertrycksventil.

När tvättpistolen stängs av öppnas säkerhetsventilen och vattnet cirkulerar från pumpens insug eller töms ut på marken.

• Termostatisk ventil (D1 beroende på modell)
  Om vattentemperaturen överskrider den temperatur som har fastställts av tillverkaren, tömmer den termostatiska ventilen ut det varma vattnet och suger in motsvarande mängd kallt vatten tills korrekt temperatur har återställts.
• Spärr (D): Skyddar mot oavsiktliga vattenstrålar.
• Överhettningsskydd: Stoppar maskinen i händelse av överbelastning.

6 INSTALLATION (FIG. 2)/SID. 4-279

6.1 Montering

Varning

Maskinen ska vara kopplad från elnätet vid all installe- ch montering.

Se fig. 2 för monteringssekvensen.

6.2 Montering av avluftningspluggar (beroende på modell)

För att undvika oljeläckage levereras maskinen med oljepåfyllningshålen igensatta med röda pluggar som ska ersättas med de avluftningspluggar som medföljer vid leveransen.

6.3 Montering av roterande munstycke

(beroende på modell).

Det roterande munstycket ökar rengöringseffekten.

Användning av det roterande munstycket kan medföra en tryck-sänkning på 25 % i förhållande till det tryck som erhålls med det reglerbara munstycket. Användning av det roterande munstycket ökar dock rengöringseffekten tack vare vattenstrålens roterande verkan.

6.4 Elanslutning

Varning

Kontrollera att nätspänningen i ditt hem överensstämmer pänningen och frekvensen (V/Hz) på typskylten (fig. 2).

6.4.1 Vid bruk av förlängningssladdar

Använd förlängningssladdar och stickkontakter med kapslingsklass IPX5.

Tvärsnittsarean på förlängningssladden ska vara proportionell mot längden, d.v.s. ju längre förlängningssladd desto större tvärsnittsarea. Se tabell I.

6.5 Vattenanslutning

Sug endast in filtrerat eller rent vatten. Vattenkranens kapacitet ska överensstämma med pumpens kapacitet.

Maskinen ska placeras så nära vattenledningen som möjligt.

6.5.1 Anslutningshål

● Vattenutlopp (OUTLET)
■ Vatteninlopp med filter (INLET)

6.5.2 Anslutning till det allmänna vattennätet

Maskinen får endast anslutas direkt till det allmänna dricksvattennätet om vattenledningen omfattar en backventil med tömningsmöjlighet enligt gällande standarder. Försäkra dig om att slangen har min. ∅ 13 mm, är förstärkt och är max. 25 m lång.

6.5.3 Insug av vatten från öppna behållare

1) Skruva fast sugslangen med filtret på vatteninloppet (INLET) och sänk ned den helt i behållaren.
2) Avlufta maskinen:
a) Skruva loss tryckröret.
b) Slå på maskinen och öppna tvättpistolen tills vattnet som kommer ut är utan luftbubblor.
3) Stäng av maskinen och skruva åter fast tryckröret.

Obs: Max. sughöjd är 0,5 m. Det rekommenderas att fylla sugslangen före användningen.

7 INSTÄLLNINGAR (FIG. 3)/SID. 5

7.1 Inställning av munstycke (beroende på modell)

Ställ in vattenstrålen med munstycket (E).

7.2 Reglage för fördelning av rengöringsmedel

Fördela rengöringsmedlet med korrekt tryck genom att sätta munstycket (E) (beroende på modell) i läge "■" eller montera behållaren för rengöringsmedel (C13) (beroende på modell) enligt anvisningarna i figuren.

Ställ in mängden rengöringsmedel som ska fördelas med reglaget (F) (beroende på modell).

7.3 Reglage för arbetstryck (beroende på modell)

Ställ in arbetstrycket med reglaget (G). Trycket anges på manometern (beroende på modell).

8 INFORMATION OM ANVÄNDNING (FIG. 4)/SID. 5

8.1 Reglage

-Startanordning(H).

Sätt startanordningen i läge (ON/I REGULAR CLEANING) för att förbereda motorn för start om du vill använda arbetsläget "REGULAR CLEANING ACTION".

Sätt startanordningen i läge (ON/II HEAVY-DUTY CLEANING) för att förbereda motorn för start om du vill använda arbetsläget "HEAVY-DUTY CLEANING ACTION" och öka tvätteffekten med 50 %.

Om du ska tvätta stora ytor kan du i detta arbetsläge använda tillbehörshållaren "Dubbelt munstycke" som gör det möjligt att använda två munstycken samtidigt och minska den nödvändiga arbetstiden med 70 %.

Sätt startanordningen i läge (OFF/0) för att avbryta maskinens funktion.

- Spak för vattenstråle (I).

Varning

Maskinen ska placeras på ett säkert och stadigt underlag anvisningarna i fig. 4.

8.2 Start (se fig. 4)

1) Öppna vattenkranen helt.
2) Frigör spärren (D).
3) Håll tvättpistolen öppen några sekunder och starta maskinen med startanordningen (ON/I) i önskat arbetsläge (ON/I REGULAR CLEANING) eller (ON/II HEAVY-DUTY CLEANING).

Varning

Kontrollera före start av maskinen att den förses korrekt med vatten. Användning av maskinen utan vatten kan skada den. Täck inte över ventilationsöppningarna under användning.

TSS-modeller: TSS-modeller med automatiskt avbrott av tillförseln:

• När tvättpistolen stängs, stängs elmotorn av automatiskt av det dynamiska trycket.
• När tvättpistolen öppnas gör tryckfallet att elmotorn startar automatiskt. Trycket skapas på nytt med en liten fördröjning.
• För att garantera en perfekt funktion av TSS-anordningen måste det gå minst 4 -5 sekunder mellan stängning och öppning av tvättpistolen.

För att undvika skador på maskinen får den inte torrköras.

Kontrollera att maskinen alltid förses korrekt med vatten.

För att undvika skador på maskinen p.g.a. ökad vattentemperatur får vattenstrålen inte avbrytas i mer än 5 minuter när maskinen används (på modeller utan TSS-anordning).

8.3 Stopp

1) Sätt startanordningen i läge (OFF/0).
2) Öppna tvättpistolen och släpp ut resttrycket från rörledningarna.
3) Inkoppla spärren (D).

8.4 Återstart

1) Frigör spärren (D).
2) Öppna tvättpistolen och släpp ut resttrycket från rörledningarna.
3) Sätt startanordningen i önskat arbetsläge (ON/I REGULAR CLEANING) eller (ON/II HEAVY-DUTY CLEANING).

8.5 Avställning

1) Stängvattenkranen.
2) Släpp ut resttrycket från tvättpistolen tills allt vatten har kommit ut från maskinen.
3) Stäng av maskinen (OFF/0).

4) Dra ut stickkontakten ur eluttaget.
5) Töm och rengör behållaren för rengöringsmedel efter användning. Rengör behållaren genom att använda rent vatten istället för rengöringsmedel.

6)Inkopplatvättpistolens spärr (D).

8.6 Påfyllning och användning av rengöringsmedel

Rengöringsmedlet ska fördelas med de tillbehör och tillvägagångssätt som beskrivs i punkt 7.3.

Användning av en högtrycksslang som är längre än den i maskinens originalutförande eller användning av en förlängningsslang, kan medföra att insuget av rengöringsmedel från behållaren (beroende på modell) minskar eller upphör helt.

Fyll på behållaren (B6) med rengöringsmedel med hög biologisk nedbrytbarhet.

8.7 Råd för korrekt rengöring

Lös upp smutsen genom att applicera rengöringsmedel på den torra ytan. Rengör vertikala ytor nedifrån och upp. Låt verka i 1 - 2 minuter. Ytan får inte torka. Använd vattenstrålen med högt tryck och på minst 30 cm avständ. Börja nedifrån. Undvik att sköljvattnet rinner på de ej rengjorda ytorna.

I vissa fall kan det behövas rengöringsborstar för att få bort smutsen. Högtrycksstrålen är inte alltid det bästa rengöringssättet eftersom den kan skada somliga ytor. Undvik att använda det reglerbara munstyckets riktade stråle och det roterande munstycket på ömtåliga och lackerade delar samt på trycksatta delar (däck, däckventiler o.s.v.).

En bra rengöringseffekt beror lika mycket på vattentrycket som vattenmängden.

9 UNDERHÅLL (FIG. 5)/SID. 6

De underhållsmoment som inte tas upp i detta kapitel ska göras av en auktoriserad serviceverkstad.

Varning

Dra ut stickkontakten ur eluttaget innan det utförs e på maskinen.

9.1 Rengöring av munstycke

1) Lossa tryckröret från tvättpistolen.
2) Avlägsna smutsen i munstyckets hål med verktyget (C1).

Kontrollera sugfiltret (L) och rengöringsmedlets filter (beroende på modell) före varje användning och rengör vid behov enligt anvisningarna.

9.3 Frigöra motorn (beroende på modell)

Om maskinen inte används på en längre tid, kan det bildas kalkavlagringar som får motorn att kärva. Vrid på motoraxeln med verktyget (M) för att frigöra motorn.

9.4 Påfyllning av olja (beroende på modell)

Fyll på olja genom oljepåfyllningshålet upp till korrekt nivå.

För oljeegenskaper, se tabellen Oljeegenskaper.

9.5 Förvaring

Kör igenom maskinen med icke korroderande och giftfri frostskyddsvätska före vinterförvaringen.

Förvara maskinen på en torr plats och skyddad från frost.

Transportera maskinen enligt anvisningarna i fig. 5.

11 FELSÖKNING

Fel Orsak Åtgård
Pumpen arbetar inte med inställt tryck.	Munstycket är utslitet. Byt ut munstycket.
	Vattenfiltret är smutsigt. Rengör filtret (L) (fig. 5).
	Vattentillförseln är otillräcklig. Öppna vattenkranen helt.
	Luft sugs in. Kontrollera kopplingarna.
	Luft i pumpen.	Stäng av maskinen och spruta ut vattnet ur tvättpistolen tills det strömmar ut jämnt. Återstarta därefter maskinen.
	Munstycket är felinställt. Ställ in munstycket (E) i läge (+) (fig. 3).
	Den termostatiska ventilen har utlösts. Invänta återställningen av korrekt vattentemperatur.
	Sughöjden från den öppna behållaren är över 0,5 m. Minskatsughöjden.
Pumpen har tryckvariationer.	Vatten sugs in från en yttre behållare. Anslut maskinen till vattennätet.
	Vattentemperaturen vid inloppet är för hög. Sänk temperaturen.
	Munstycket är tilltäppt. Rengör munstycket (fig. 5).
	Sugfiltret (L) är smutsigt. Rengör filtret (L) (fig. 5).
Motorn brummar men startar inte.	Otilräcklig nätspänning.	Kontrollera att nätspänningen överensstämmer med typskylten (fig. 2).
	Spänningsfall på grund av förlängningssladd.	Kontrollera förlängningssladdens egenskaper.
	Maskinen har inte använts på länge.	Kontakta en auktoriserad serviceverkstad.
	Problem med TSS-anordning.	Kontakta en auktoriserad serviceverkstad.
Elmotorn startar inte.	Spänning saknas.	Kontrollera att nätspänning finns och att stickkontakten är ordentligt isatt i eluttaget (*).
	Problem med TSS-anordning.	Kontakta en auktoriserad serviceverkstad.
	Maskinen har inte använts på länge.	Stick in verktyget (M) (beroende på modell) i det bakre hålet för att frigöra elmotorn (fig. 5).
Vattenläckage.	Utslitna packningar.	Kontakta en auktoriserad serviceverkstad för byte av packningarna.
	Säkerhetsventilen med fri tömning har utlösts.	Kontakta en auktoriserad serviceverkstad.
Oljud.	Vattentemperaturen är för hög.	Sänk temperaturen (se tekniska specifikationer).
Oljeläckage.	Utslitna packningar.	Kontakta en auktoriserad serviceverkstad.
Endast för TSS-modeller: Maskinen startar fast tvättpistolen är stängd.	Defekt täthet på högtryckssidan eller i pumpsystemet.	Kontakta en auktoriserad serviceverkstad.
Endast för TSS-modeller: När du drar i tvättpistolens spak kommer det inte ut vatten (med ansluten vattenslang).	Munstycket är tilltäppt. Rengör munstycket (fig. 5).
Det sugs inte in rengöringsmedel.	Det reglerbara munstycket är inställt på högt tryck.	Ställ in munstycket (E) i läge "■" (fig. 3).
	Rengöringsmedlet är för trögflytande.	Späd med vatten.
	Det används förlängningsslangar till högtrycksslangen.	Sätt tillbaka originalslangen.
	Kretsen med rengöringsmedel är full av beläggningar eller hopklämd.	Skölj med rent vatten och åtgärda ev. hopklämningar. Kontakta en auktoriserad serviceverkstad om problemet kvarstår.
Det kommer ut vatten från den termostatiska ventilen.	Vattentemperaturen inuti munstycket har överskridit det angivna max. värdet på typskylten.	Avbryt inte vattenstrålen i mer än 5 minuter när maskinen används.

(*) Om motorn stannar under funktionen och inte startar om igen ska du vänta 2 - 3 minuter innan du gör ett nytt startförsök (överhettningsskyddet har utlösts).
Kontakta en auktoriserad serviceverkstad om problemet upprepas.

MODELL SERIENUMMER XXXXXXXXX S/Nxxxxxxxxx MADE N xxxxxx xxx V xx Hz kW x.x IP X5 xxx I/min xx bar Max xxx bar max xx°C (x MPa) (Max xx MPa) P IN Max : xx bar (x MPa) LWA XX Dembured by xxxxxxxxxxxxxxxxxxxxx

SV

12 ANVISNINGAR FÖR ATT INTE SKADA YTORNA

WARNING!

12.1 Användning av maskinen för rengöring av däck kan skada däcken och vara farligt.
12.2 Rikta inte högtrycksstrålen direkt mot däcket.
12.3 Använd alltid maskinen med lägsta tryck vid rengöring i närheten av hjul och däck.
12.4 Använd aldrig turbotryckröret för att rengöra någon del av fordonet.
12.5 För ytterligare information, läs kapitel 8.7 Råd för korrekt rengöring.

EG-försäkran om överensstämmelse

Annovi Reverberi S.p.A., Modena, Italien, försäkrar att följande maskin/maskiner Stanley:

Maskinbenämning

Högtryckstvätt

Modell nr.

SXPW25DTS

SXPW27DTS

Effektförbrukning 2,5 kW 2,7 kW

överensstämmer med följande EU-direktiv:

2006/42/EG, 2014/35/EU, 2011/65/EU, 2015/863/EU, 2012/19/EU, 2014/30/EU, 2000/14/EG (lagdekret 262/2002)

och att den/de är tillverkad/tillverkade enligt följande standarder eller standardiserade dokument:

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581

Namn på och adress till den person som är behörig att ställa samman den tekniska dokumentationen: Stefano Reverberi / AR Verkställande direktör Via M.L. King 3 - 41122 Modena, Italien

Bedömningen av överensstämmelse enligt EU-direktivet 2000/14/EG har utförts enligt bilaga V.

Modell nr.

SXPW25DTS

SXPW27DTS

Uppmätt Ijudeffektnivå:

92,2 dB (A)

94,1 dB (A)

Garanterad ljudeffektnivå: 95 dB (A)

97 dB (A)

Verkställande direktör

Garanti

Garantins giltighet regleras av gällande bestämmelser i det land där produkten marknadsförs, om inte annat anges av tillverkaren.

Om produkten uppvisar material- eller tillverkningsfel samt fel som orsakas av bristande överensstämmelse med kraven under garantitiden, åtar sig tillverkaren att byta ut defekta delar och reparera eller byta ut rimligt slitna produkter.

Garantin omfattar inte förbrukningsmaterial (ventil, kolv, vattenpackning, oljepackning, fjädrar, O-ringar, tillbehör såsom slang, tvättpistol, borstar, hjul o.s.v.).

Garantin omfattar inte fel som orsakas av eller uppstår vid:

- felaktig, otillåten eller vårdslös användning,

• uthyrning eller professionellt bruk när maskinen har sålts för hushållsbruk,
• försummelse av underhållsanvisningarna i bruksanvisningen,
• reparationer utförda av icke auktoriserad personal eller serviceverkstäder,
• användning av reservdelar eller tillbehör som inte är original,
• transportskador, skador som orsakas av främmande föremål eller ämnen, olyckor,
• problem med magasinering eller förvaring.

För garantianspråk måste inköpskvittot uppvisas.

För assistans, Sid.: 276.

Tekniska specifikationer

Tekniska specifikationer	Mättenhet	SXPW25DTS	SXPW27DTS
Flöde	l/min	9,5 9,5
Max. flöde	l/min	13,5 14,16
Tryck	MPa	10 10,7
Max. tryck	MPa	15 16
Effekt	kW	2,5	2,7
Max. inloppstemperatur	°C	50 50
Max. inloppstryck	MPa	1	1
Tvättpistolens rekylkraft vid max. tryck	N	22,4 23,2
Typ av pumpolja	kg	-	-
Skyddsklass	-	II / [IMAGE]	[IMAGE]
Motorns isolation	Klass F F
Motorns kapslingsklass	-	IPX5 IPX5
Spänning	V~ / Hz	220-240/50-60	220-240/50-60
Max. tillåten nätimpedans	Ω	-	-
Ljudtrycksnivå L_RA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	80,7 82,6
Ljudeffektnivå L_WA (EN 60704-1) (K = 2,5 dB(A))	dB (A)	95 97
Maskinens vibrationer (K = 1 m/s2):	m/s ^2	<2,5 < 2,5
Vikt	kg	14,5 15,2

Med förbehåll för tekniska ändringar!

C9 Adaptör C19 5in1 meme
